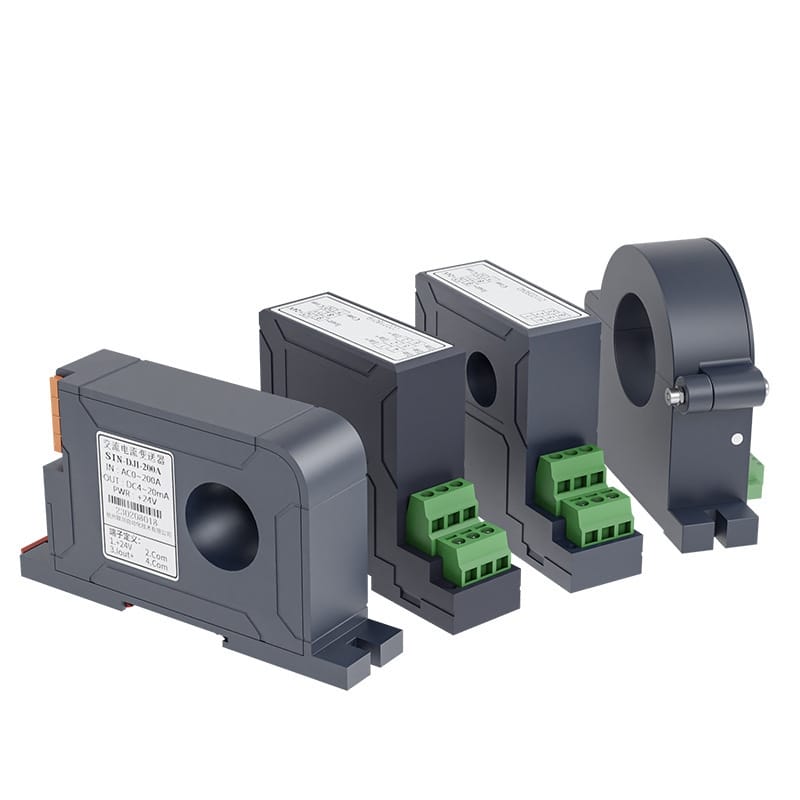

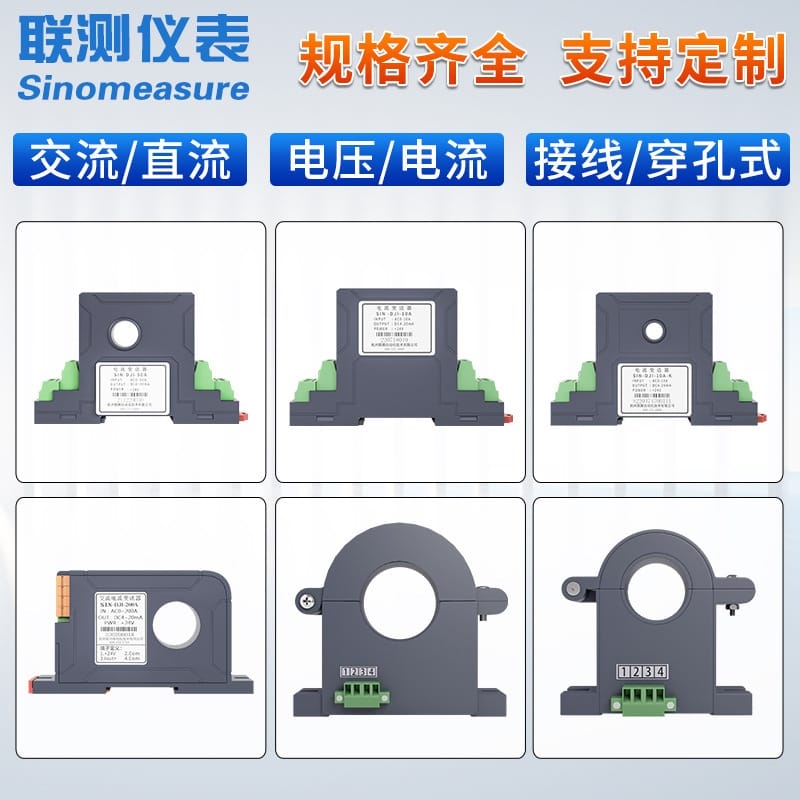

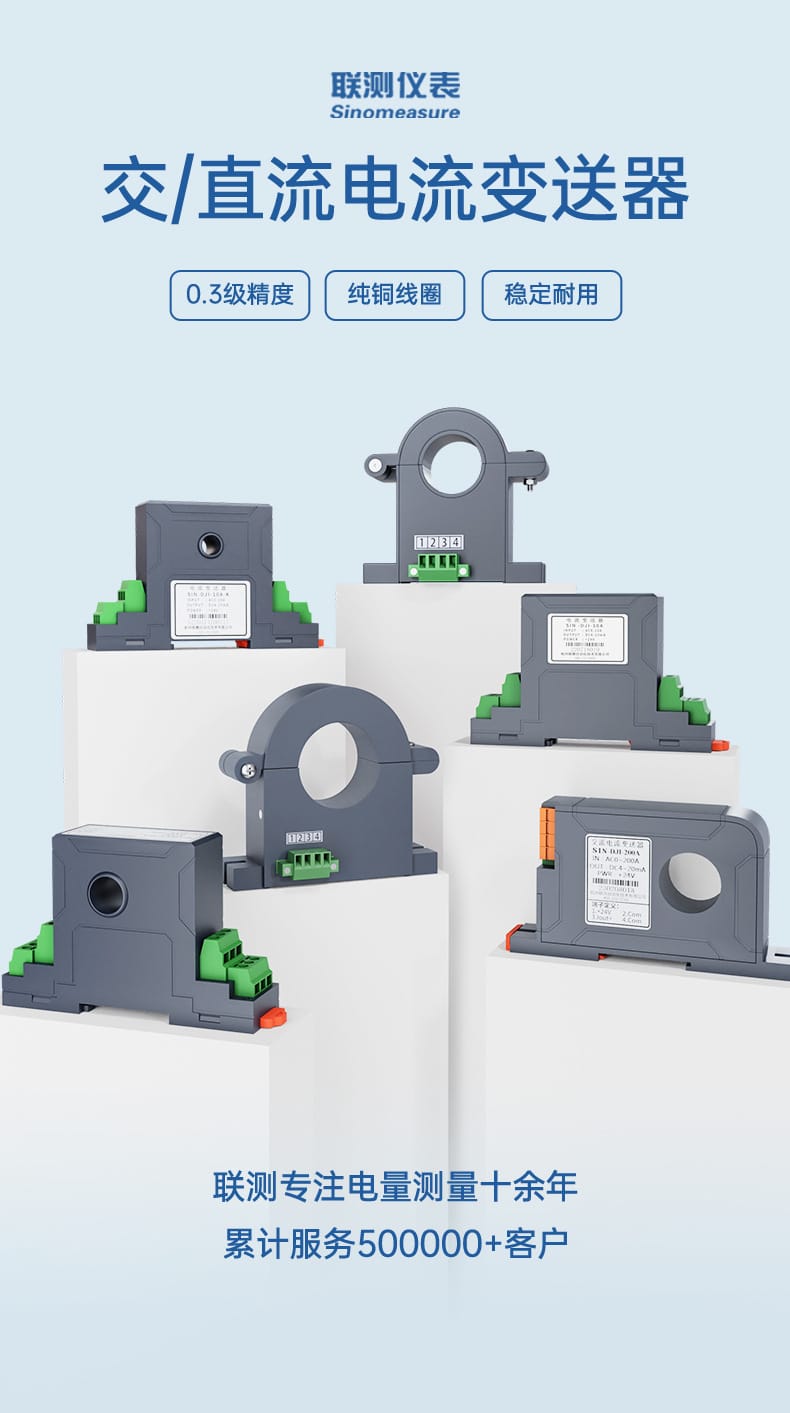

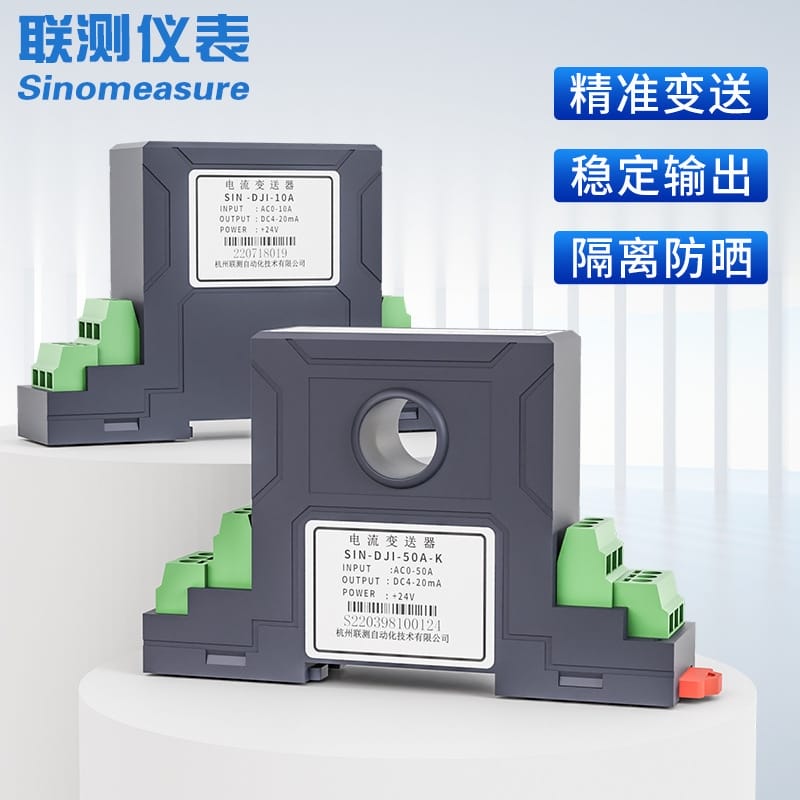

联测 SIN-SDJI 系列交流电流变送器的结构并不复杂：一只 22mm 孔径的穿心互感器，加一块变送电路，装在同一只导轨外壳里。被测导线从孔径穿过去，输出端直接给出 4-20mA 或 0-10V 这类标准信号。这个系列的量程从 5A 一直做到 1000A，外壳和孔径不变，档位差别藏在内部线圈匝数和调理电路里，所以外观几乎一样，真正决定能不能用的是型号代码。

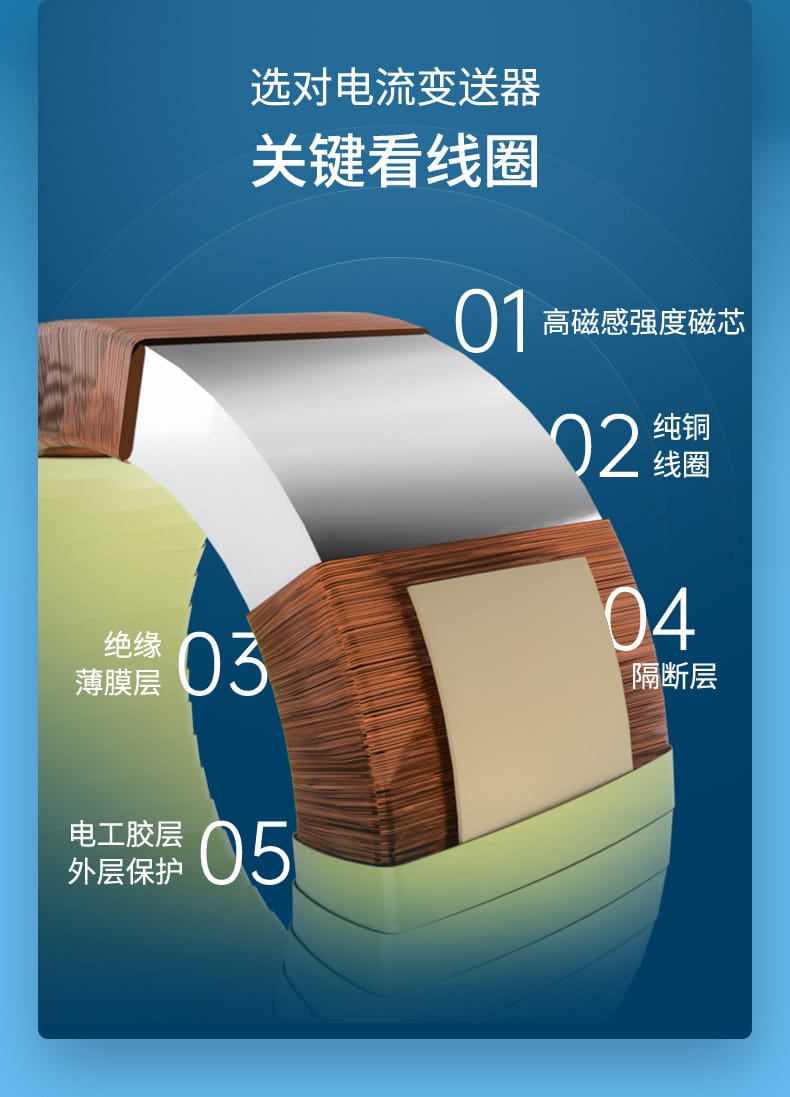

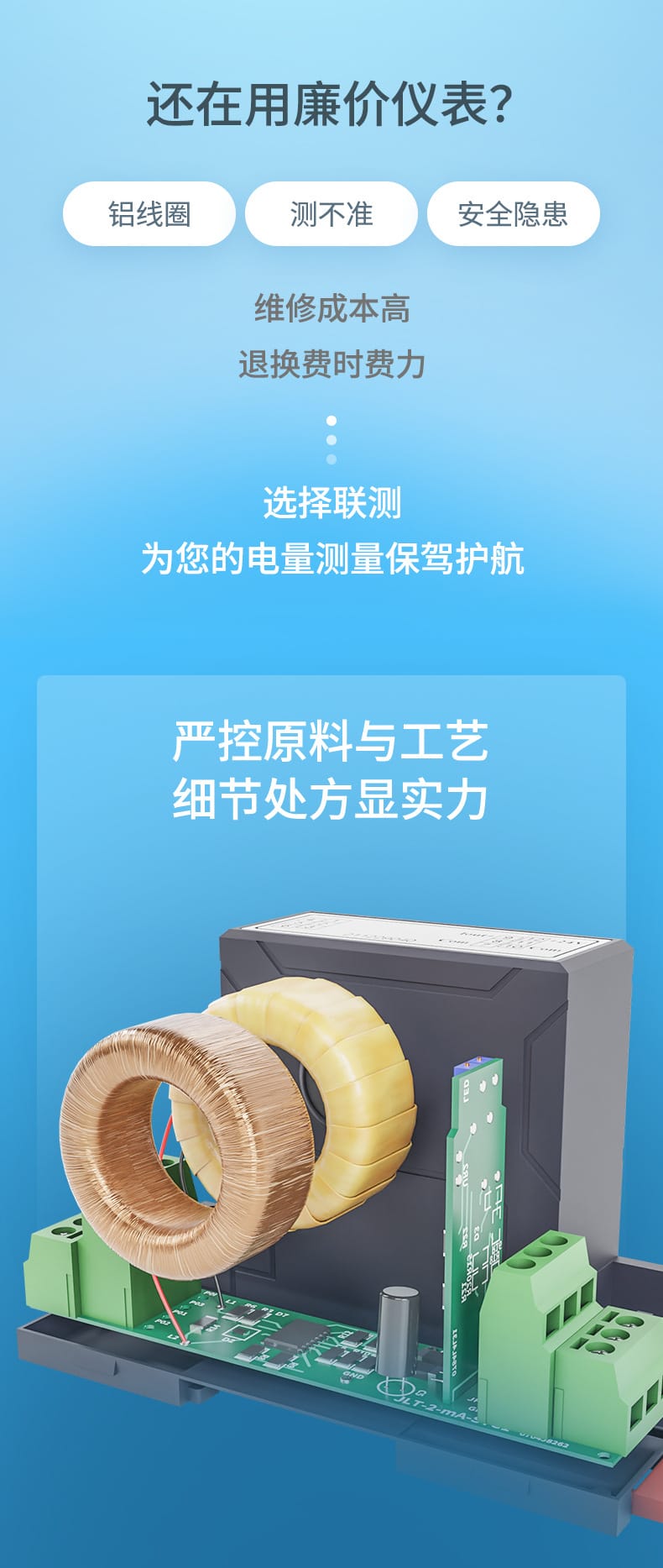

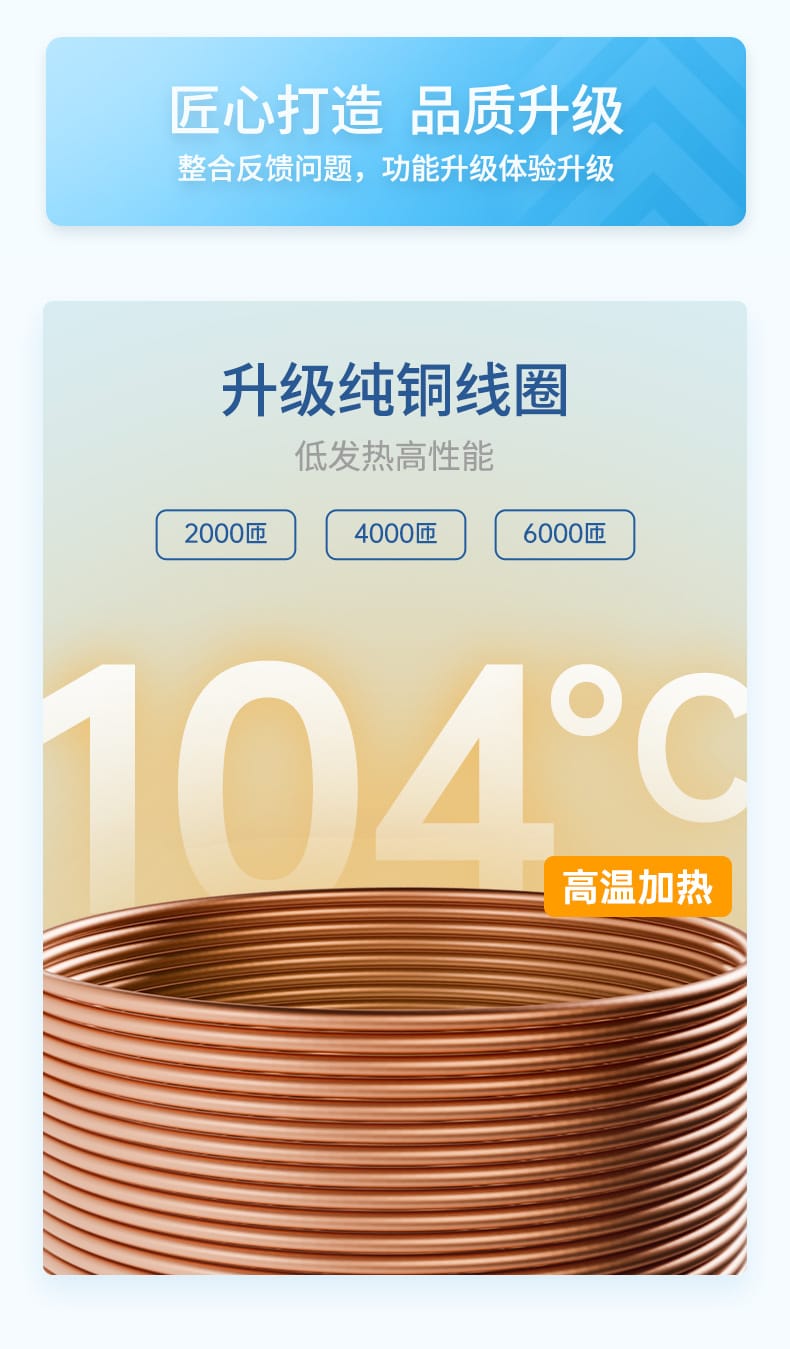

先说线圈。市面上不少同价位产品用铝线圈，联测这一系列用的是 2000 到 6000 匝的纯铜线圈。铜的电阻率比铝低，同样的副边电流下发热更少；匝数给足，副边信号更强，后级电路处理起来余量也更大。这一点在 50A 以上档位体会最明显，一次电流大，线圈上的损耗占比跟着往上走。

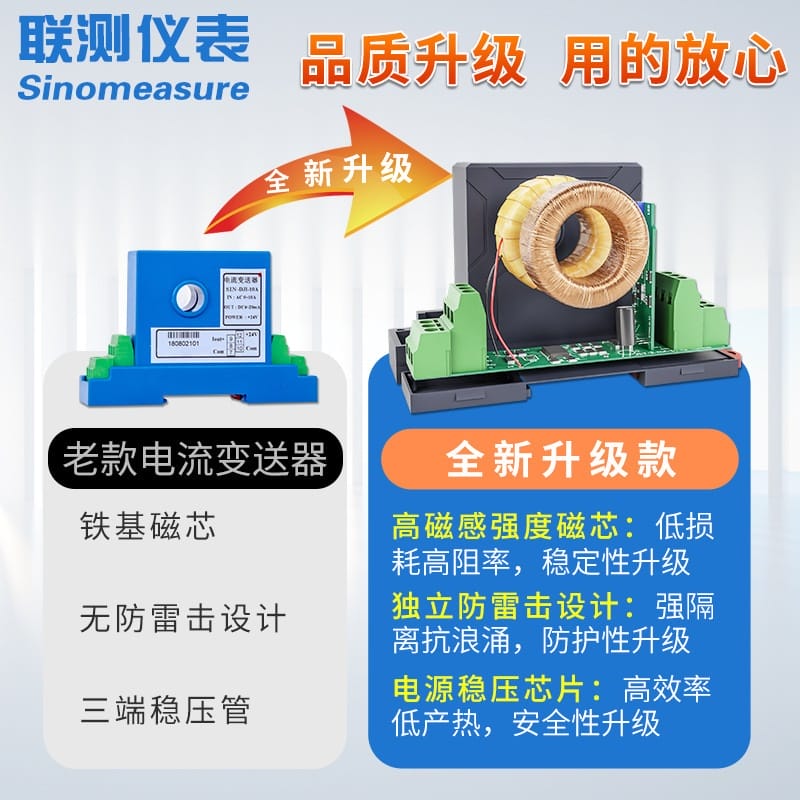

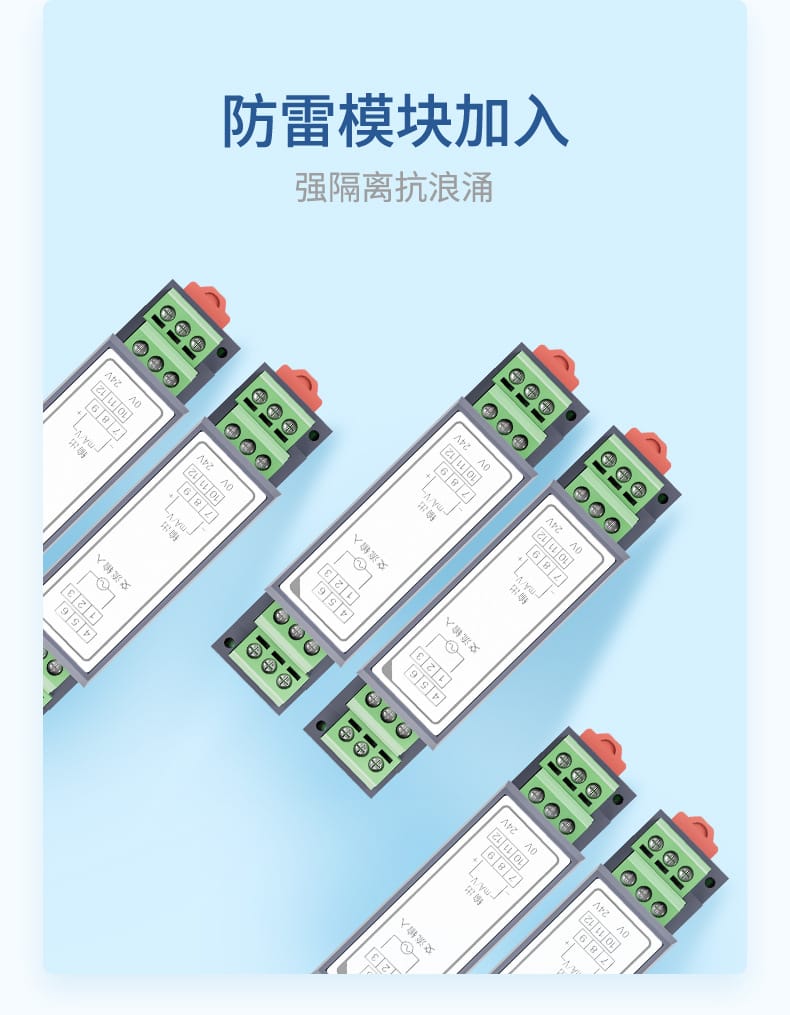

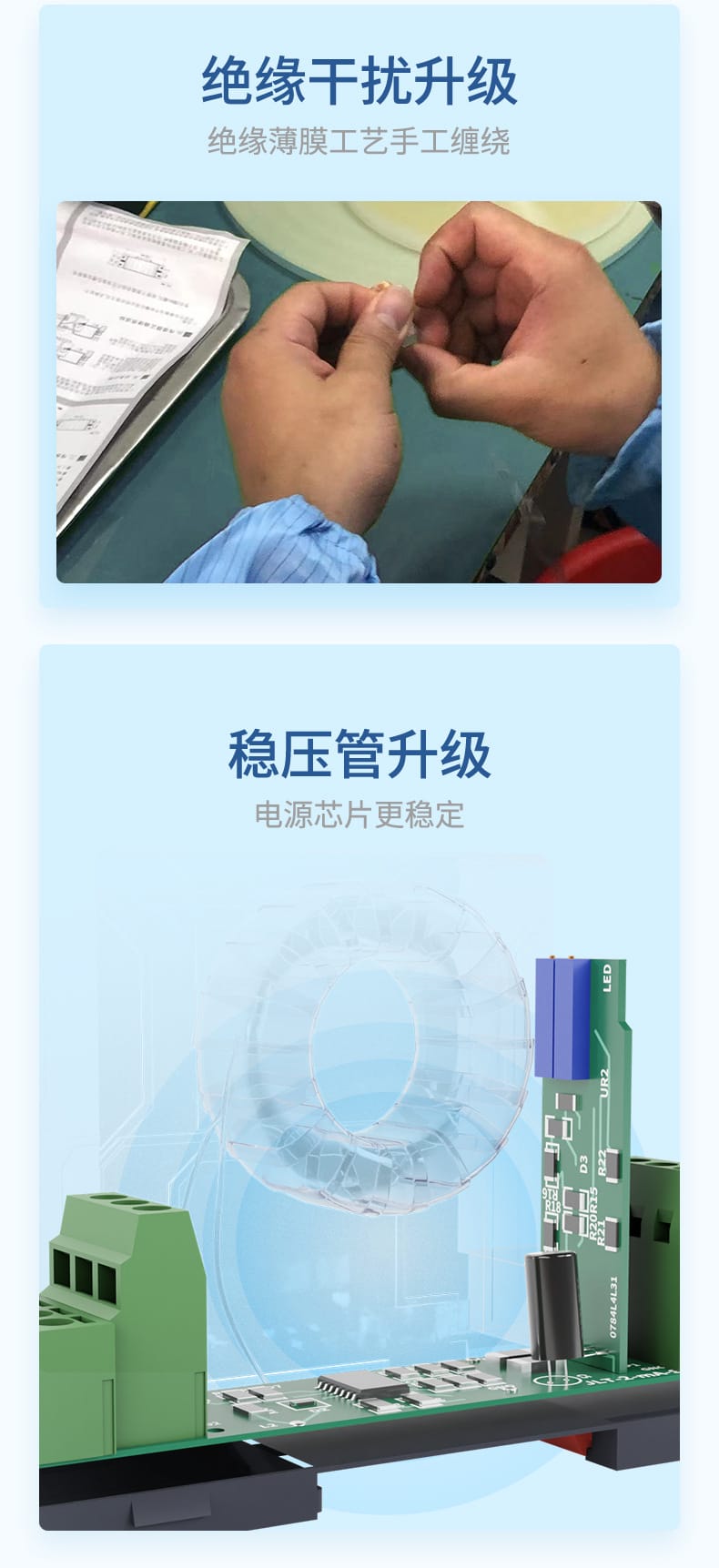

磁芯用高磁感强度的材料，配绝缘薄膜手工缠绕，层间用薄膜隔断，外层再包电工胶层保护。手工绕的张力比较均匀，不容易出现局部松散，磁路一致性也就更好。抗干扰还有两处硬件动作：内置防雷模块应对柜内浪涌，稳压管与电源芯片做了升级，供电波动时输出更稳。

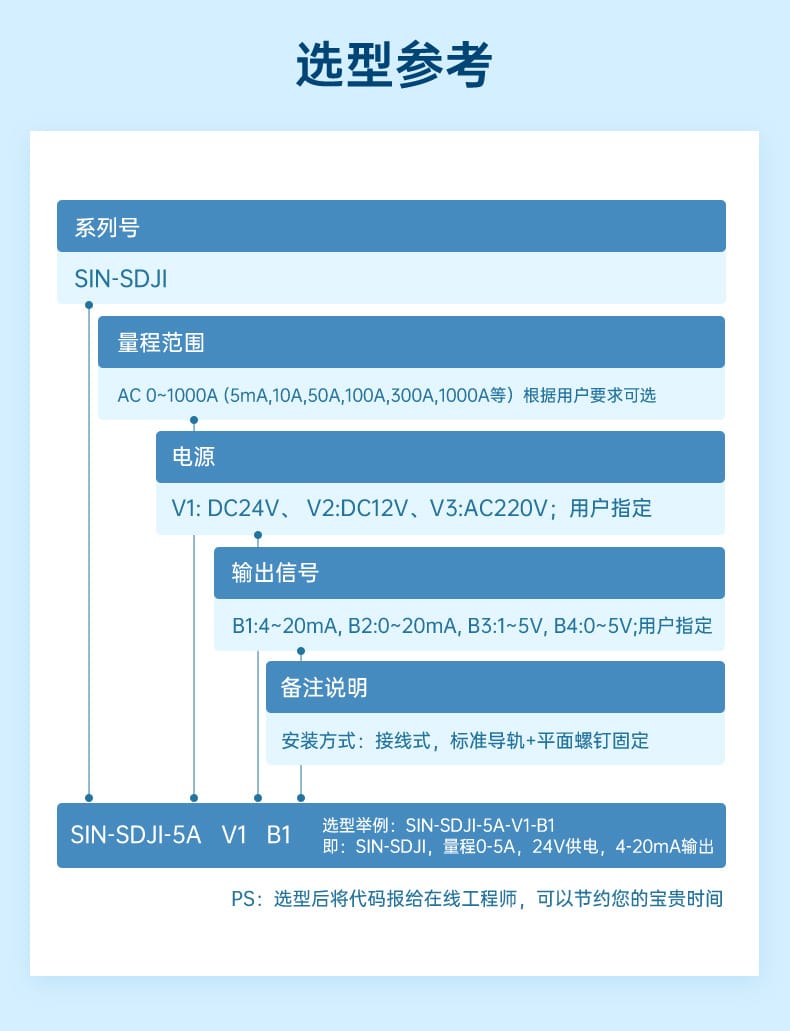

型号由三段代码拼成：量程、辅助电源、输出信号。订货时三段都要写全，少一段客服得回头确认，交期就往后拖。下面这张表是各段的对应关系，按代码逐项对，基本不会订错。
| 代码段 | 可选值 | 说明 |
|---|---|---|
| 量程 | 5A / 10A / 50A / 100A / 300A / 1000A | 交流输入，超出量程会饱和失真 |
| 辅助电源 | V1 = DC24V；V2 = DC12V；V3 = AC220V | 按柜内现成电源选，不看变送器本身 |
| 输出信号 | B1 = 4~20mA；B2 = 0~20mA；B3 = 1~5V；B4 = 0~5V | 另有 0~10V 与 RS-485 版本可选 |
| 选型示例 | SIN-SDJI-5A-V1-B1，即 0-5A 量程、DC24V 供电、4-20mA 输出 | |

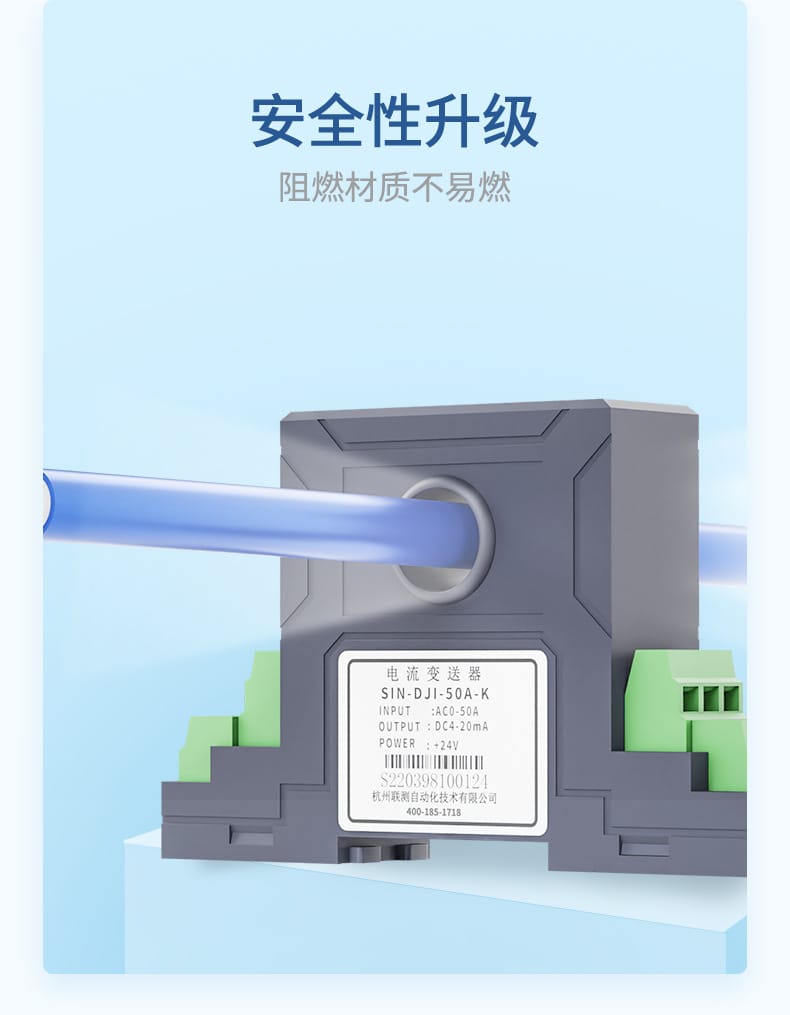

孔径固定 22mm，这是穿心式的机械边界。一次导线或铜排要能从孔里穿过去，还得留点余量让导线居中，偏心穿线会让磁路不对称，读数跟着偏。量程越大线径越粗，1000A 档现场常用铜排，穿之前拿卡尺量一下更稳。精度等级要和量程配套看：0.3 级指的是满量程的 0.3%，量程选得越贴近实际工作电流，折算成绝对误差的安培数就越小。

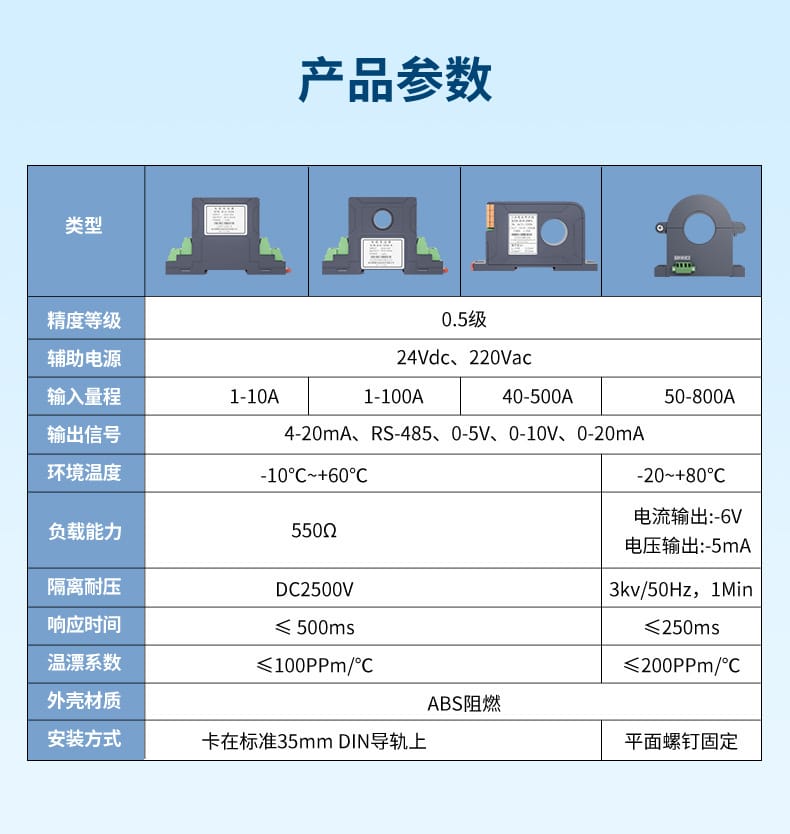

| 参数名称 | 参数值 |
|---|---|
| 品牌与系列 | 联测 SIN-SDJI 系列交流电流变送器 |
| 穿孔孔径 | 22mm |
| 精度等级 | 0.3 级 / 0.5 级 |
| 负载能力 | 电流输出 550Ω；电压输出 5mA |
| 隔离耐压 | DC2500V；3kV/50Hz 持续 1 分钟 |
| 响应时间 | ≤500ms，部分型号 ≤250ms |
| 温漂系数 | ≤100PPm/℃；部分型号 ≤200PPm/℃ |
| 环境温度 | -10℃~+60℃；部分型号 -20℃~+80℃ |
| 外壳材质 | ABS 阻燃 |
| 安装方式 | 标准 35mm DIN 导轨卡装或平面螺钉固定 |

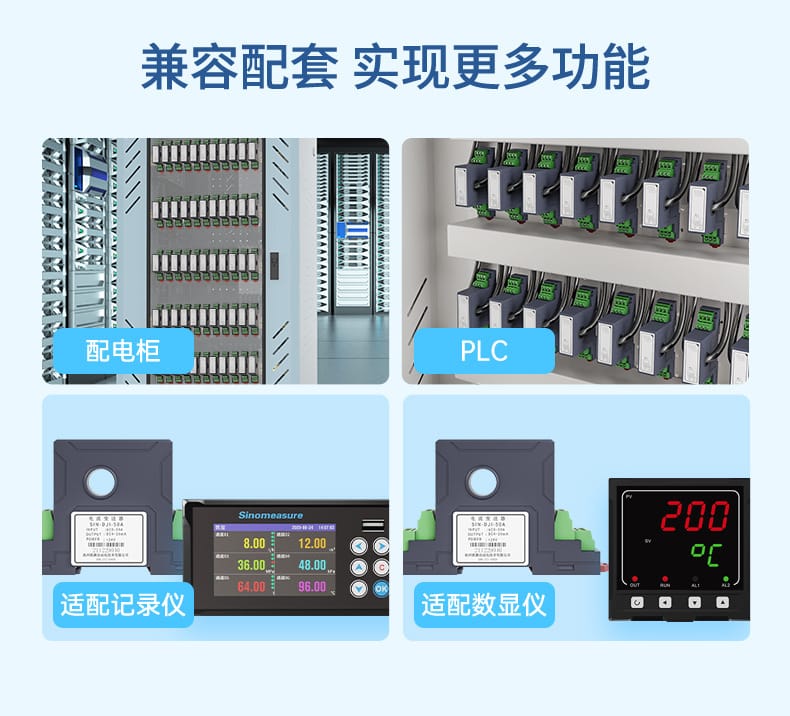

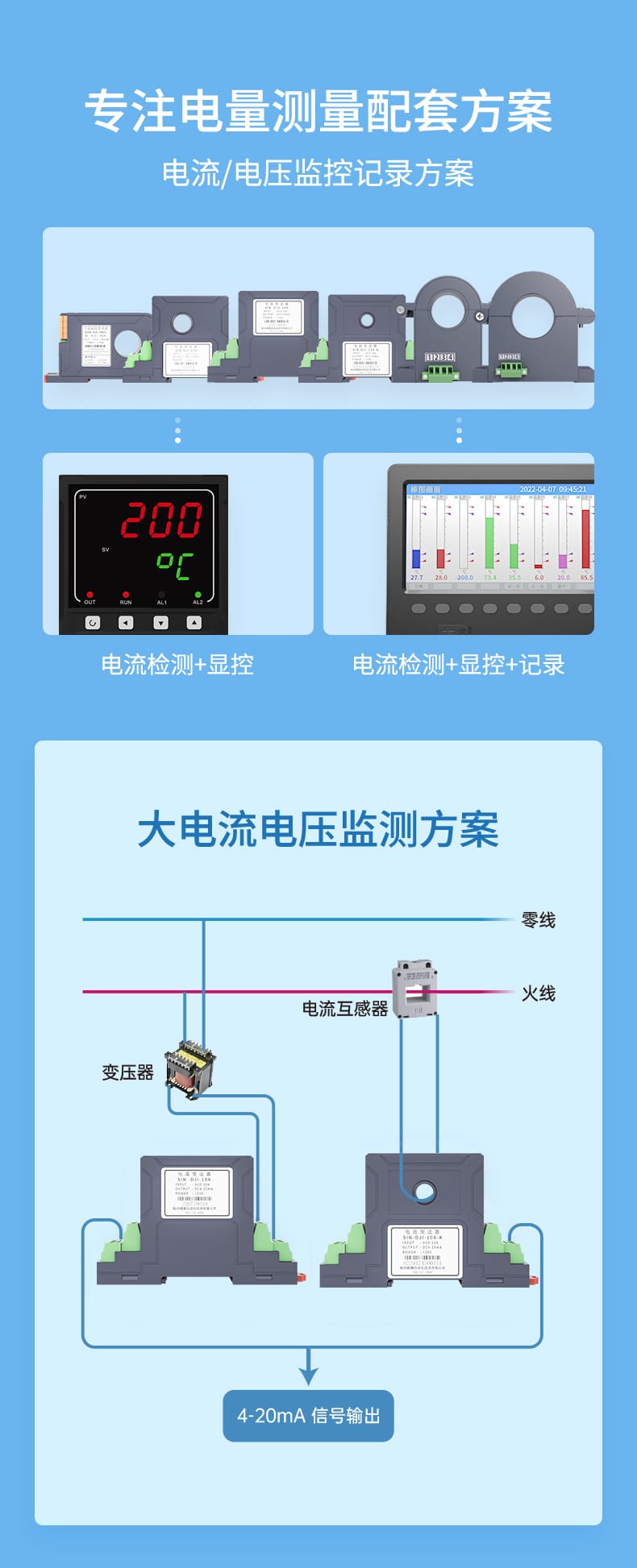

最常见的落点是配电柜。一次电流被转成 4-20mA 之后送去 PLC 模拟量模块、数显仪或者记录仪，值班人员看的是数值，不是电流本身。负载是电机、加热管、水泵还是风机，只要供电是交流、电流落在量程内，都能测。联测的产品在食品饮料行业的娃哈哈、蒙牛、伊利，通信领域的华为，以及中国石油、东江环保、中核控制、比亚迪等项目上都有应用。
工作温度按 -10℃~+60℃ 考虑，部分型号能到 -20℃~+80℃。柜内本身温度偏高、变频器又挤在一起时，选宽温型号更稳，或者把变送器挪到柜内温度低一些的位置。安装方式有两种：标准 35mm DIN 导轨卡装，或者平面螺钉固定，前者适合新柜成排布置，后者适合没有导轨的老柜改造。
输出端接 PLC、记录仪、数显仪都可以，前提是信号制式对得上，4-20mA 就按电流输入通道接，别误接到电压输入端子上。接线式设计省掉了另配互感器的环节，柜内走线也简单一些。
选型错误是这类产品最常见的售后原因，而且大多不是产品本身的问题。三个代码里输出最容易出错：柜内只有 DC24V 却订了 V3 的 AC220V 版本，现场就得改线；PLC 模块收的是 4-20mA，订成电压输出，还得再加转换。订货前把量程、供电、输出写在纸上核一遍，比事后返工省事得多。
华东地区的用户也可以直接找上海阔思电子有限公司确认型号代码与货期。选型阶段把代码对清楚，现场安装基本不需要再改动。
某饮料厂灌装线主电机额定电流约 30A，柜内已有 DC24V 开关电源，信号进 PLC 做趋势记录。按 SIN-SDJI-50A-V1-B1 选型，工作点落在量程的六成上下。电机启动瞬间电流远大于额定值，但变送器响应时间在 250~500ms 之间，输出不会长时间顶在满量程上，这也是量程不用选得太大的原因之一。调试时用钳形表比对读数，偏差落在 0.5 级范围内就算合格。
机房列头柜要采集的回路多，走线又密，全部用 4-20mA 一对一进采集器，柜内线束会很乱。这种场合可以选带 RS-485 输出的版本，几台变送器挂在同一条总线上，上位机按地址轮询。量程按支路最大电流选 100A 档，供电沿用柜内 DC24V，接线时注意 A、B 别接反，屏蔽层单端接地。
水处理现场的泵机功率大、启停频繁，值班人员靠电流趋势判断叶轮是否堵塞或空转。这类回路电流常在 200A 以上，按 SIN-SDJI-300A-V1-B1 选型，4-20mA 进记录仪，同时分一路给上位机。设备间湿度高、夏季柜温偏高，选 -20℃~+80℃ 的宽温型号比标准型号更稳妥。
22mm 是内径，电缆连绝缘层一起要能整体穿过去。10A、50A 档位的常见电缆都够用；100A 以上如果用铜排，先量截面和厚度，留一点余量让导线居中，硬塞会让磁路偏心，读数跟着偏。
按实际工作电流选，让正常工况落在量程的 60%~80%。5A 档适合照明和小功率回路，10A、50A 覆盖一般电机与加热设备，再往上走配电柜主回路用 100A 以上。量程选太大会浪费小电流段的分辨率。
可以。B1 输出的 4-20mA 是工业上最通用的信号制式，负载能力 550Ω，PLC 模拟量模块内置的 250Ω 采样电阻完全在范围内。接线时电源线和信号线分开走，干扰大的现场用屏蔽线并单端接地。
不能。这一系列是交流型，靠互感原理取信号，直流分量在副边不产生感应电流，接上去读数基本是零。要测直流得选霍尔原理的直流变送器。两者外观可能差不多，订货时看清输入类型这一栏。
看柜内现成的电源。V1 的 DC24V 用得最多，和 PLC、传感器共用一个开关电源就行；V3 的 AC220V 适合没有直流电源的老柜子。接 AC220V 时注意火线零线别接反，也别和一次回路的线塞进同一端子排。
