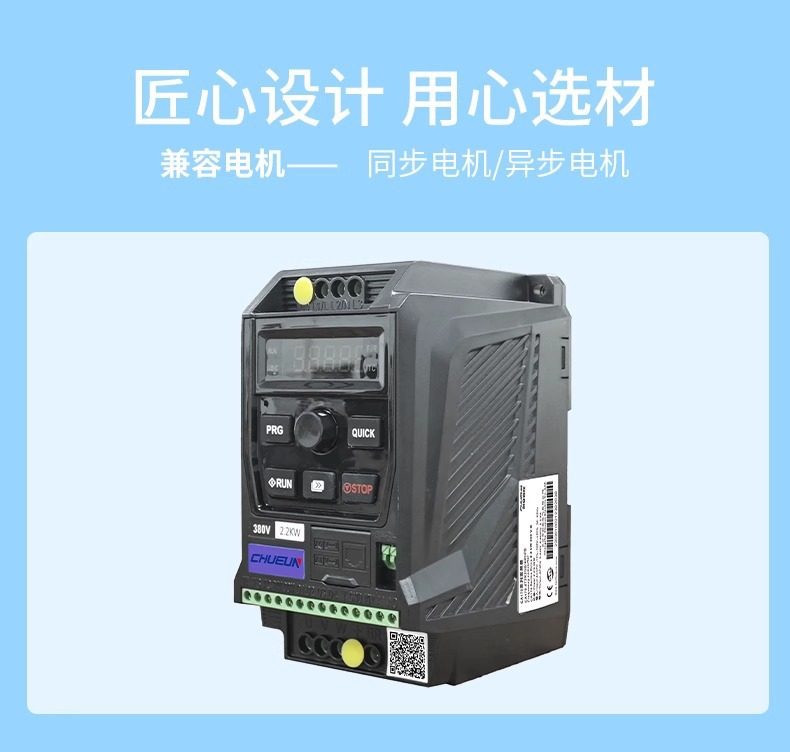

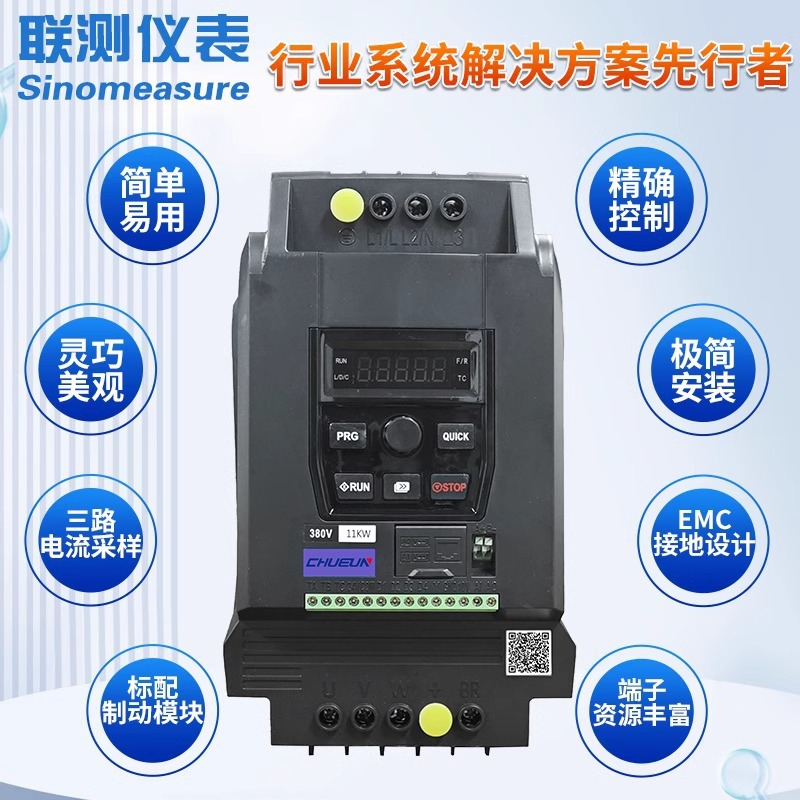

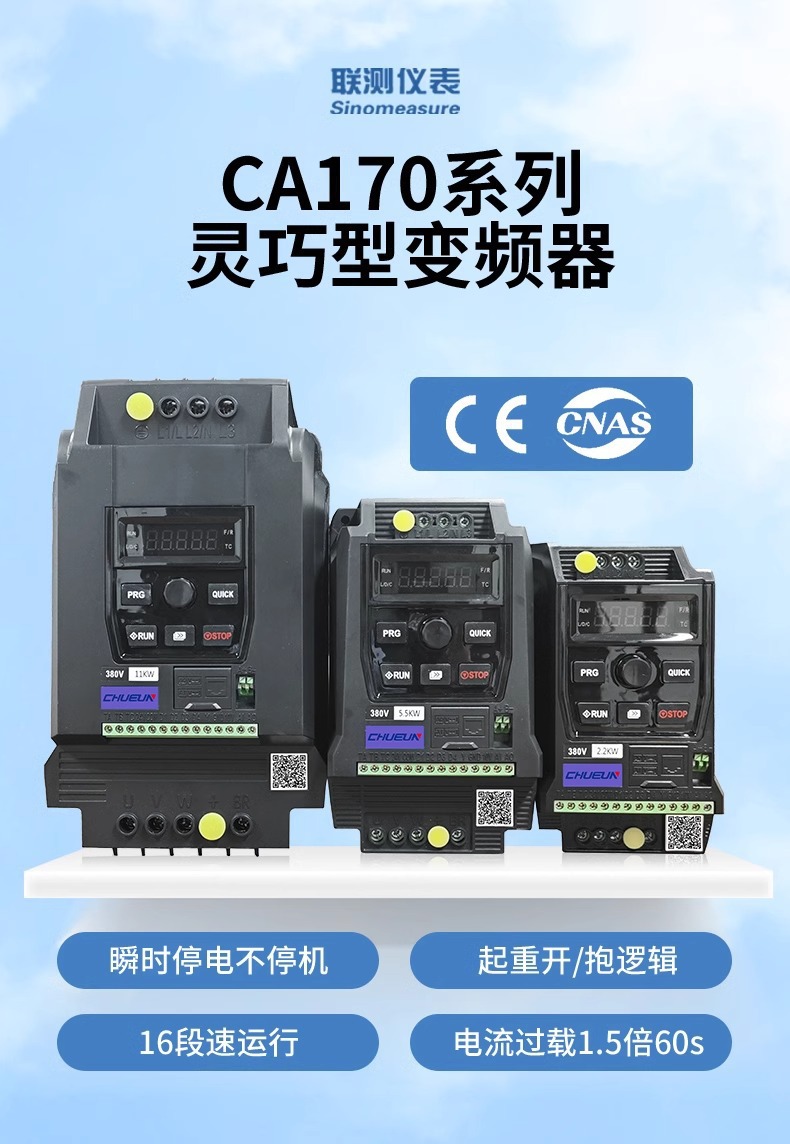

联测 CA170 系列矢量变频器是我们现场装得最多的一类调速器，单相220V、三相220V、三相380V 三种输入都归在这一个系列里。它标的是通用型，实际落到工地上，风机和水泵占了大头，所以也叫风机水泵变频器。CA170 本身不按功能拆子型号，区别只在输入电源和过载等级这两处，你把这两点对上了，选型基本不会翻车。
CA170 的主控是开环矢量，同时保留了 V/F 模式。矢量模式下低频转矩比老式 V/F 机型扎实得多，水泵那种长管路、启动要顶住静压的场合，一上手就能从电流表上看出来差别。

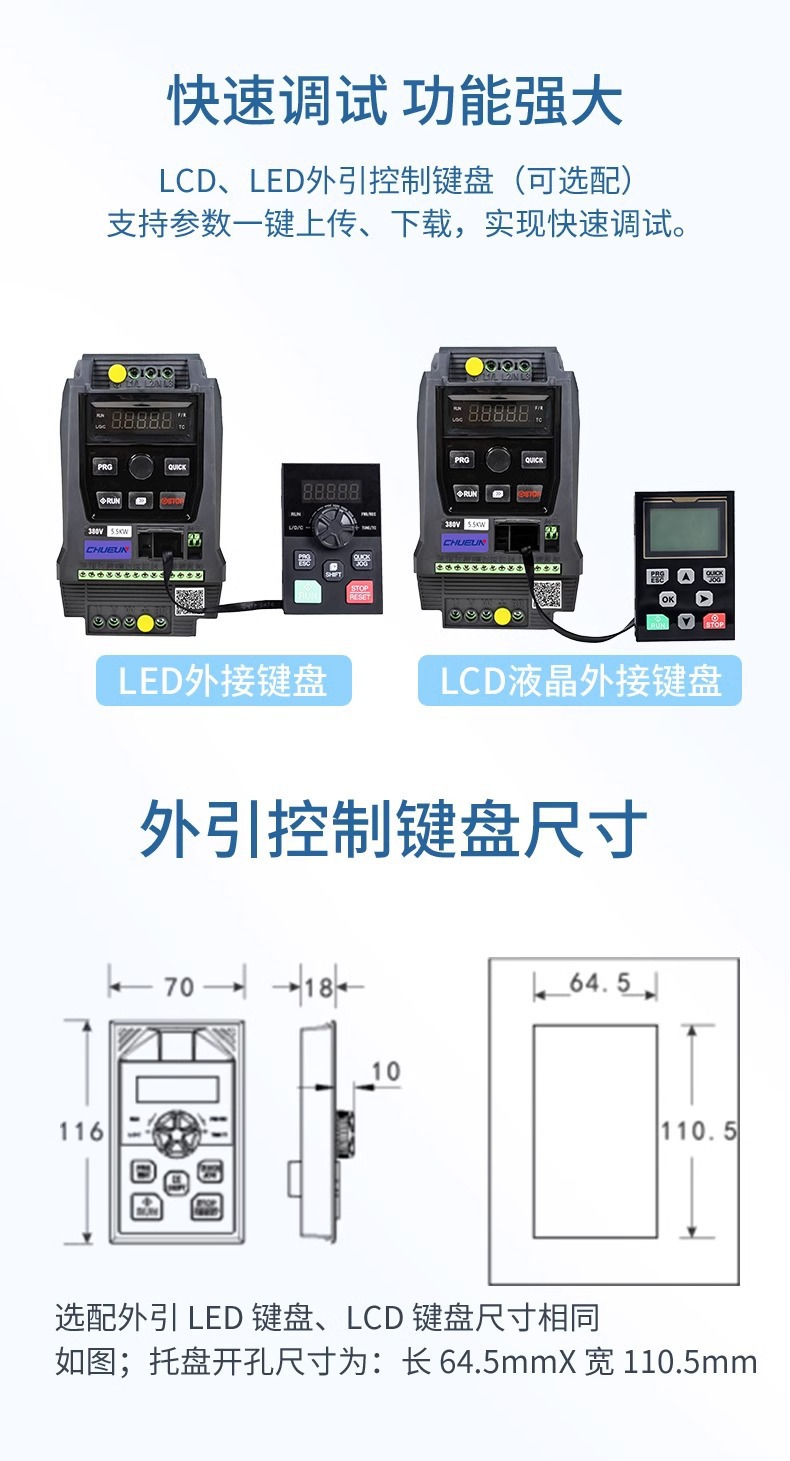

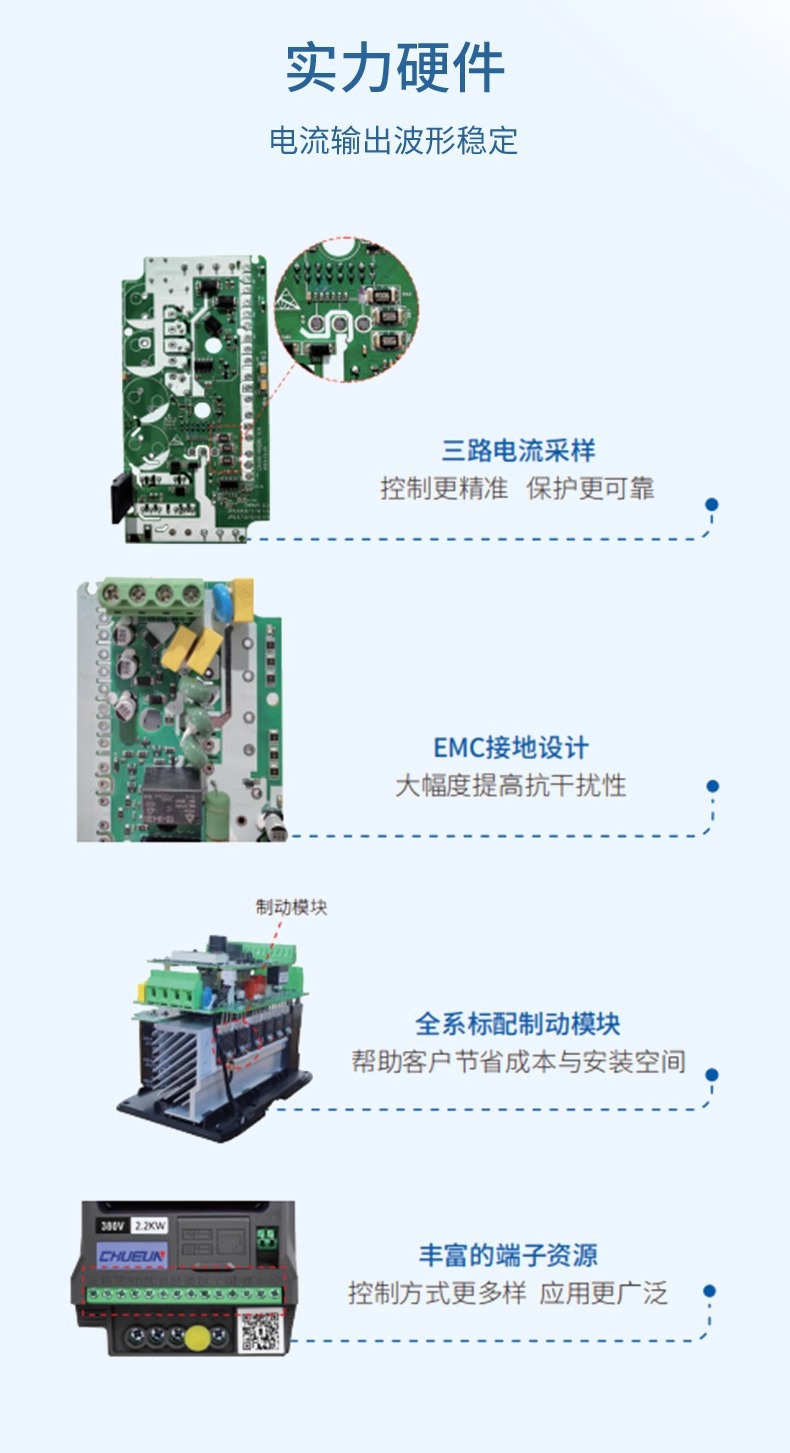

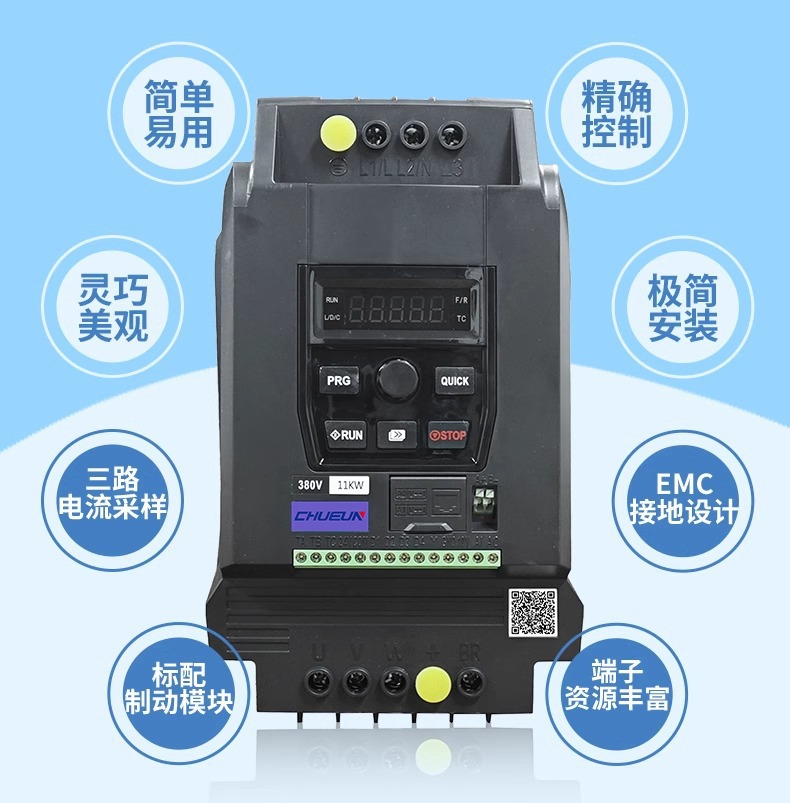

EMC 接地设计这块别图省事。同一个柜子里有伺服、有接触器，接地没做干净，通讯丢包和误报警就跟着来。我见过有人把键盘线跟动力线捆在一个线槽里走，机器一转就报通讯故障，线槽分开重走，问题当场消失。

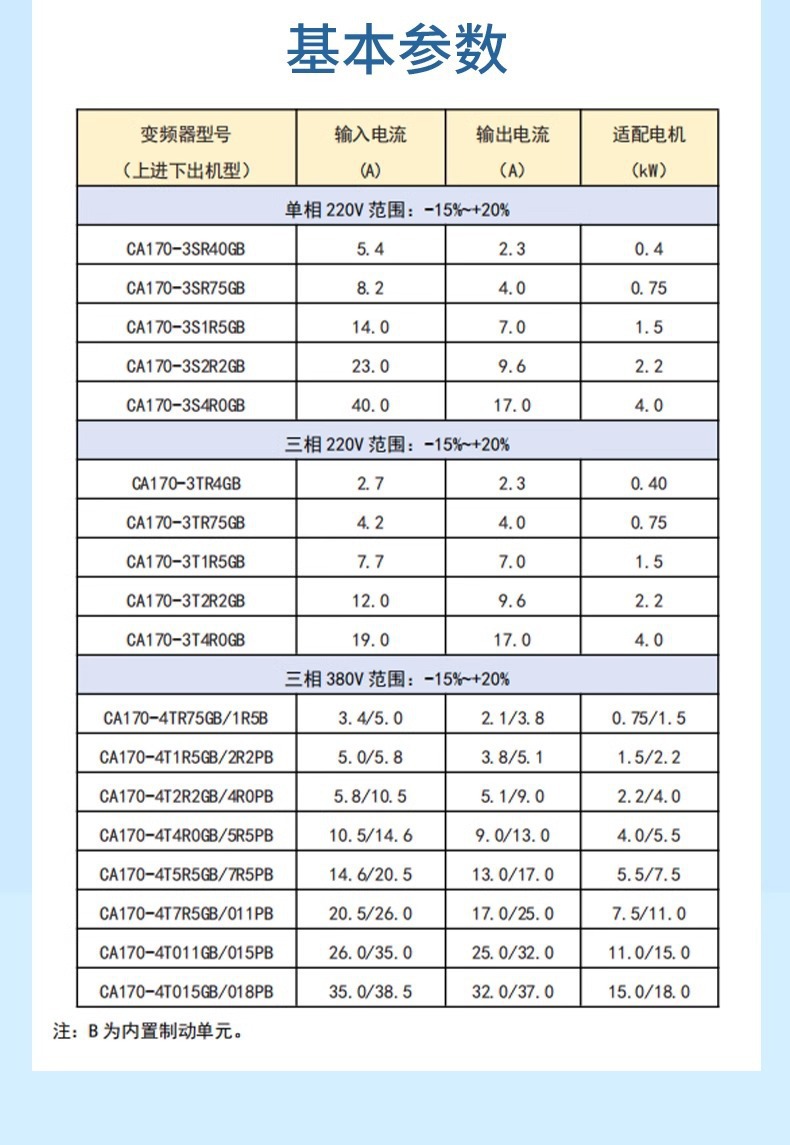

三种输入规格共用同一套控制平台，控制侧的参数完全一致，差别主要在电源侧和过载标定上。
| 参数名称 | 参数值 |
|---|---|
| 输入电源 | 单相 200~220V；三相 200~220V；三相 380~480V |
| 过载能力（G 型/重载） | 150% 额定电流 60 秒；180% 额定电流 3 秒 |
| 过载能力（P 型/轻载） | 120% 额定电流 60 秒；150% 额定电流 3 秒 |
| 控制方式 | 开环矢量控制（SVC）、V/F 控制 |
| V/F 曲线 | 直线型、多点型、平方型 |
| 简易 PLC | 最多 15 段速运行 |
| 自动电压调节 | 电网电压波动时自动保持输出电压恒定 |
| 适配电机 | 异步电机、永磁同步电机 |
| 对外电源 | 10V（最大 50mA）；24V（最大 100mA） |
| 模拟量输入 | 0~10V / 0~20mA |
| 数字量输入 | 4 路 DI，最高 1kHz |
| 继电器输出 | 3A/AC250V，1A/DC30V |
| 通讯接口 | 内置标配 MODBUS RS485 |
| 防护等级 | IP20 |
| 环境温度 | -10~50℃ |
| 电压波动范围 | -15%~+20% |
过载能力要按负载挑。G 型和 P 型不是两个型号，是同一台机器的两套标定：重载工况按 G 型用，风机水泵这类平方转矩负载按 P 型用。P 型标定电流余量小一些，但风机水泵够用，机壳还能选小一档。选型的人如果只报功率不报负载性质，现场很容易配小。

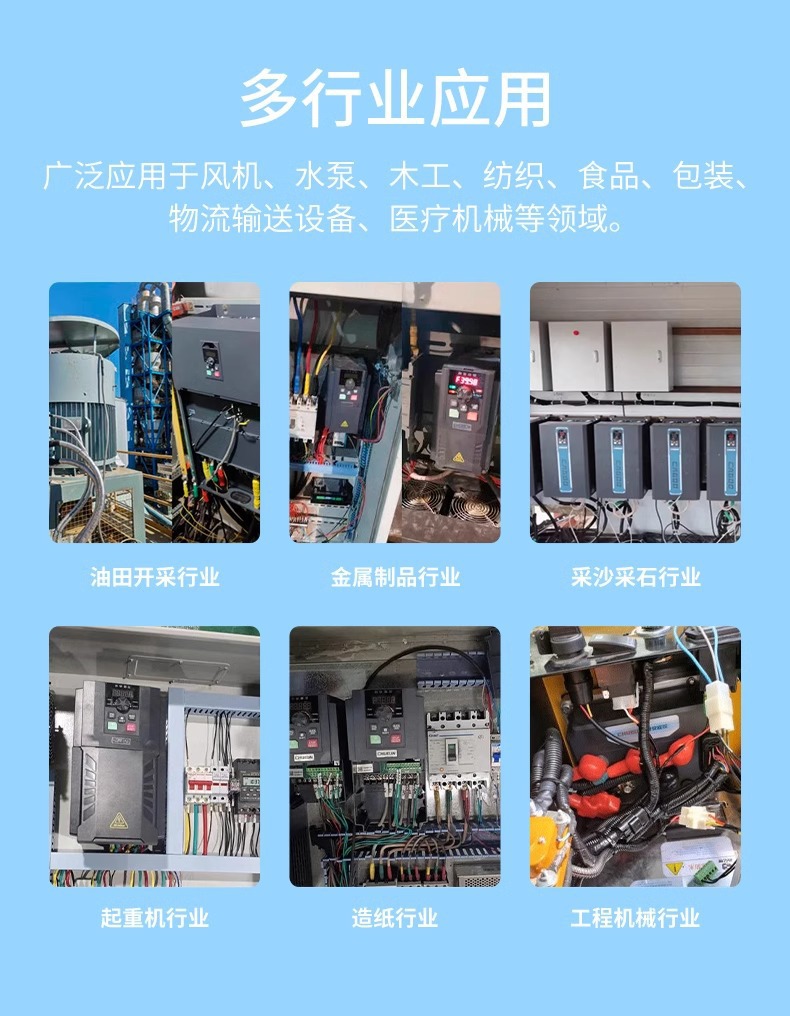

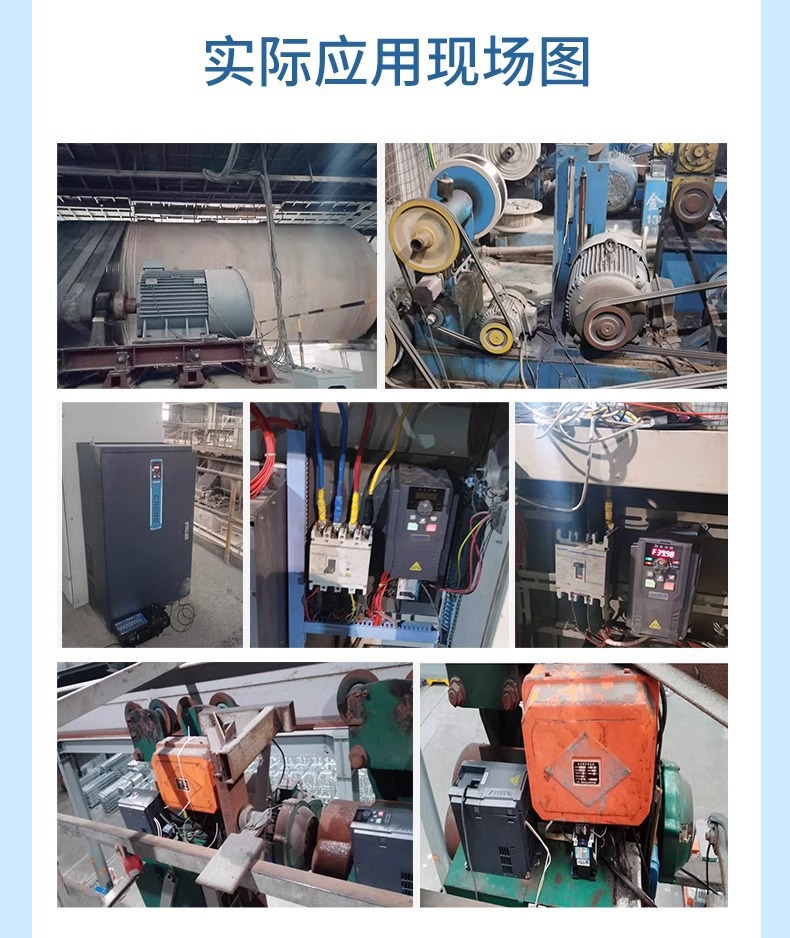

风机和水泵是 CA170 的主场。离心风机、循环水泵、深井泵这类平方转矩负载，按 P 型标定选就行，调速范围宽，节电效果最直观。木工除尘风机、纺织车间排风、中央空调机组，基本都是这个套路。
起重机和工程机械属于恒转矩、带冲击的负载，选型时必须走 G 型，不能拿风机水泵的标定去套。位置一换，那点过载余量就不够了，半年之内必出问题。

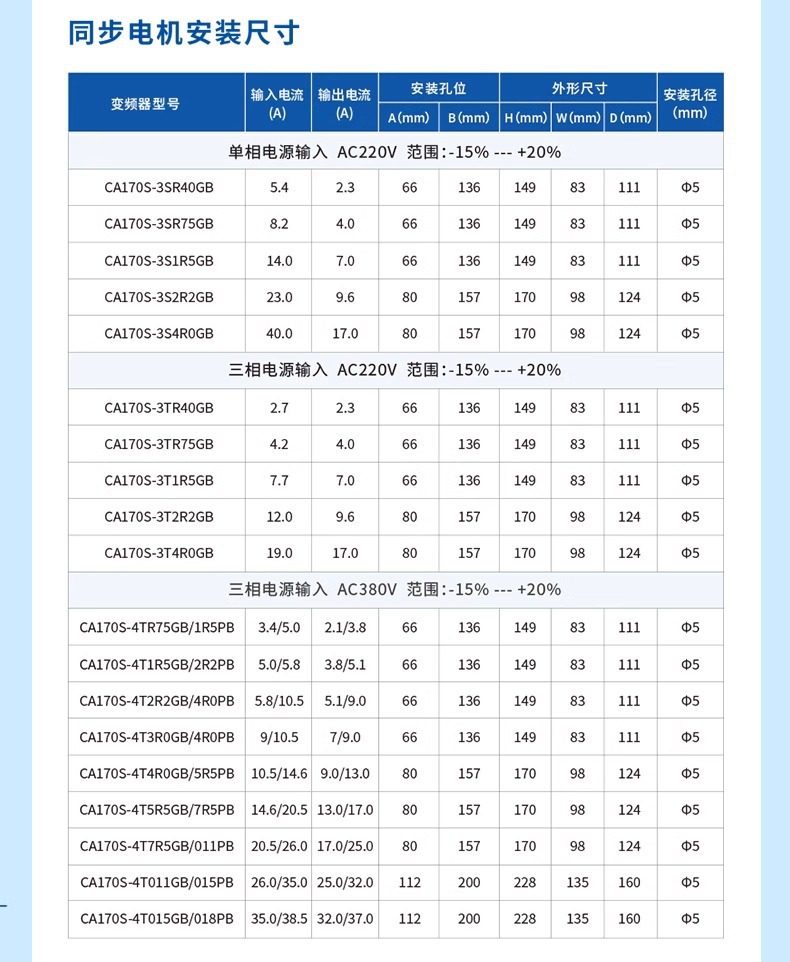

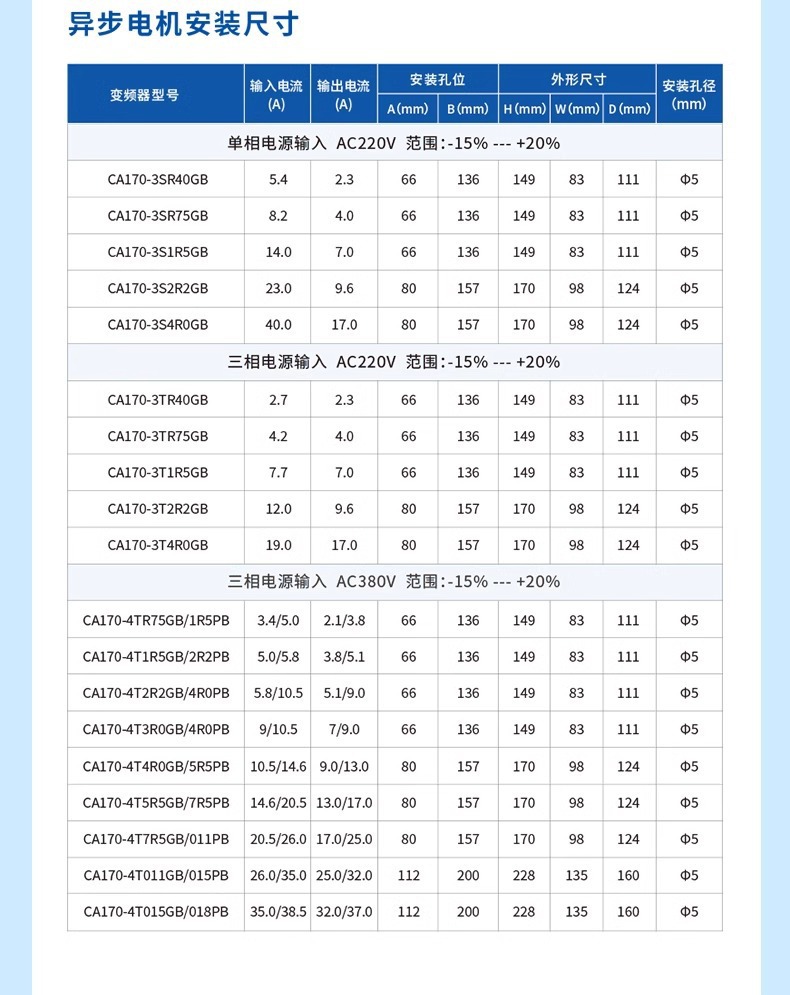

7.5kW 及以下机型支持导轨快速安装，柜内排布能省不少工时。再大一些的机型改螺钉固定，孔位按安装尺寸表来，不同功率的尺寸不一样，别照着同系列的一台机器去开孔。

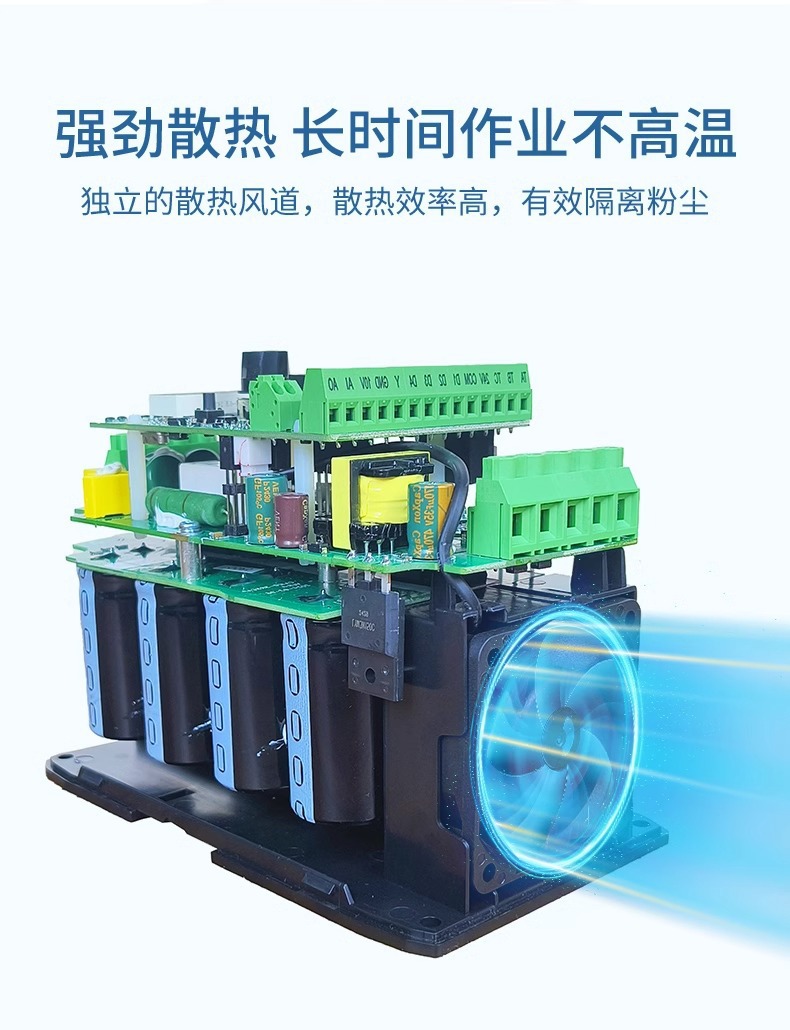

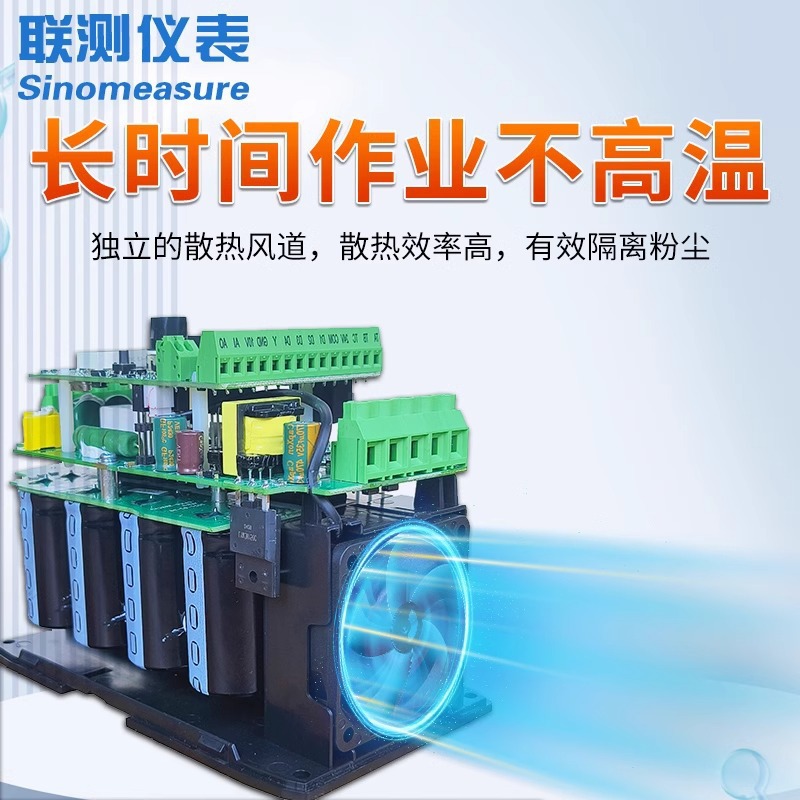

环境温度范围是 -10℃ 到 50℃，超过 40℃ 就要降额使用。粉尘大的场合，比如木工和采石现场，柜体最好加正压通风或者独立进风道，把变频器自己的散热风道留干净，这比事后清理省事得多。

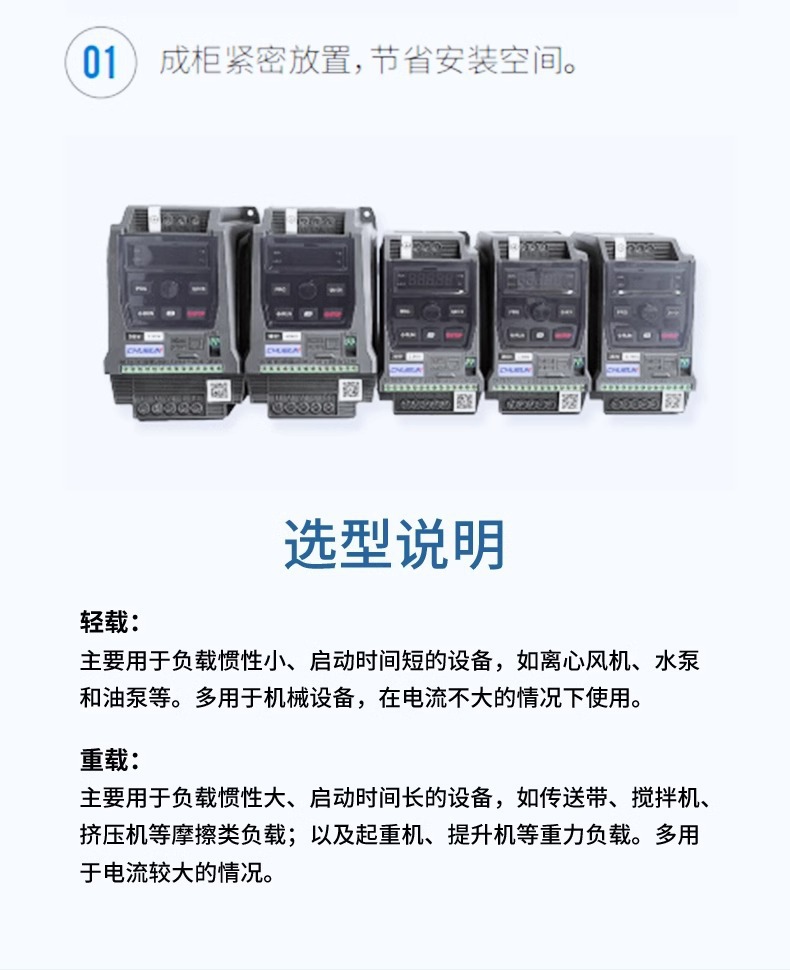

轻载还是重载，是选型第一步。离心风机、水泵惯性小、启动快，按轻载配；传送带、搅拌机、起重机惯量大、启动时间长，必须按重载配。配小了不会当场坏，它会在半年后某次重载启动时跳 OC，那时候再换机，停机损失比差价大得多。

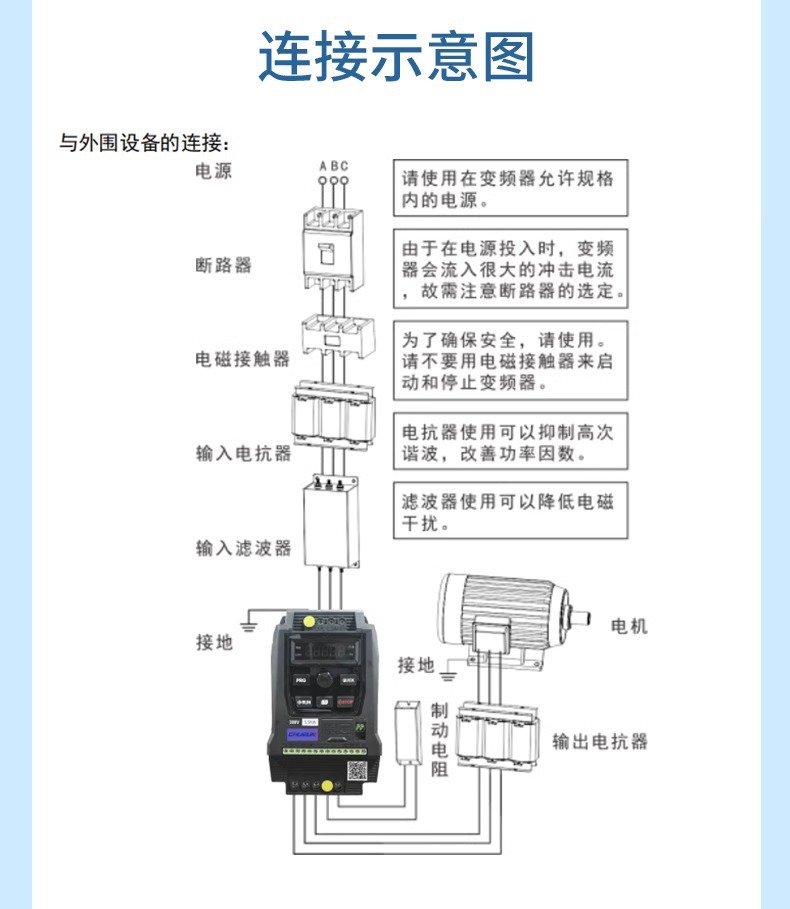

电压波动范围是 -15% 到 +20%。电网质量差的地方建议加输入电抗器，尤其是同一台变压器下面还挂着大功率焊机的场合，不加电抗器，跳欠压和过压报警会变成家常便饭。
先脱开负载空试电机，看还跳不跳。空载不跳、带载跳，多半是加速时间设得太短，或者负载本身卡涩。把加速时间从 10 秒拉到 20 秒试试。水泵要特别注意排气，管道没灌满水就启动，电流能顶到额定值两倍以上，这种跳闸跟变频器没关系。
先摸外壳温度，再看出风口风量。风量小、外壳烫手，基本是风道堵了或者环境温度太高。木工和纺织现场最常见的情况是滤网糊死，清一次能顶半年。装在密闭柜里又没通风的，加装柜内风扇，或者把变频器移到柜门外面安装。
先查 A/B 线有没有接反，再查屏蔽层接地是否可靠。线序对了还断，核对波特率和校验位，长距离通讯要在末端加 120Ω 终端电阻。通讯线跟动力线并排走的那种柜子，先把线分开再谈别的，参数怎么调都没用。
先看载波频率和 V/F 曲线设置。风机水泵负载曲线应设成平方型，还按直线型跑，低频段励磁电流偏大，电机自然发热。载波频率调高能降噪，但变频器自身发热会跟着涨，环境温度高的时候反而要往低调。
接线之前把铭牌上的输入规格再对一遍。单相 220V 机型接进三相 380V，上电就是一声响，这个不分品牌，也不给第二次机会。
