采购美控这款单双法兰液位变送器的人，十个里有八个开口先问同一句话：单法兰和双法兰差在哪，我这边的罐子该用哪个。说实话，这问题没有统一答案，得看你容器开了几个口、介质脏不脏、温度有多高。下面按我们平时给车间报方案的顺序讲一遍，你拿现场的工况对着比，基本能自己定下来。

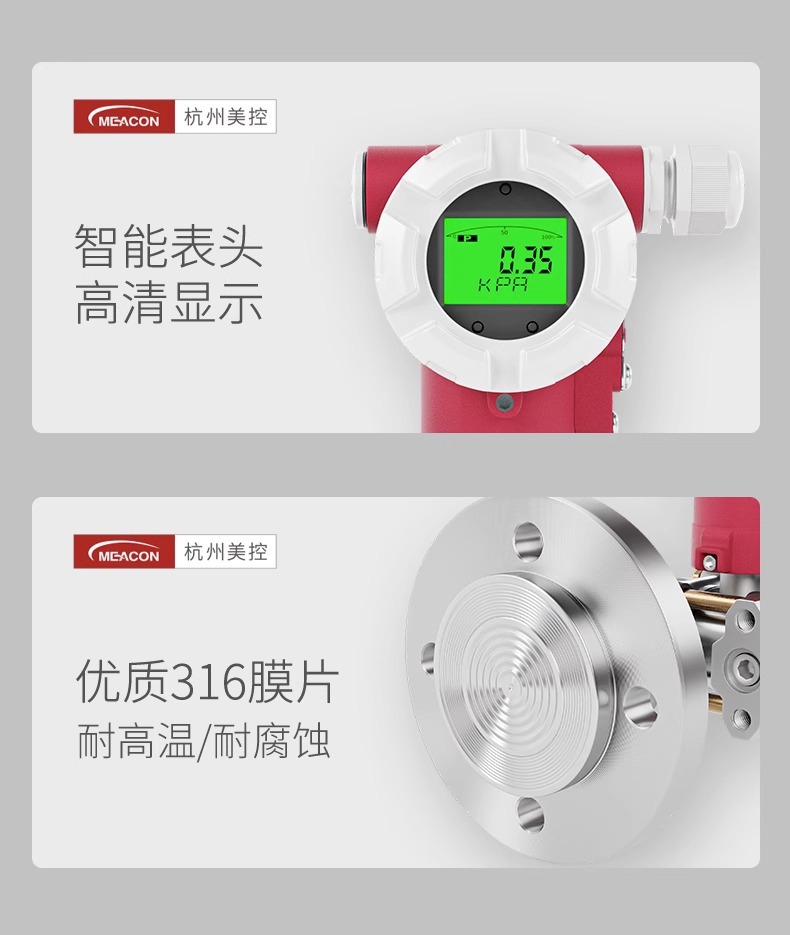

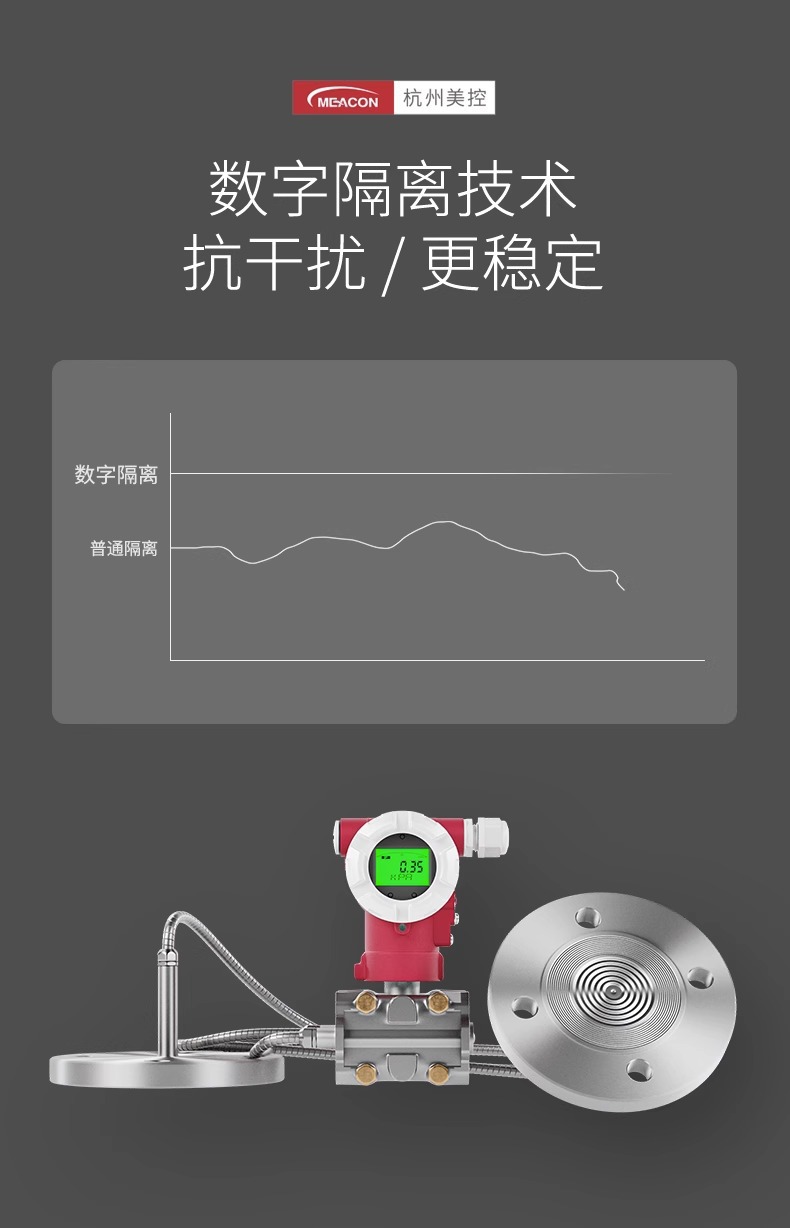

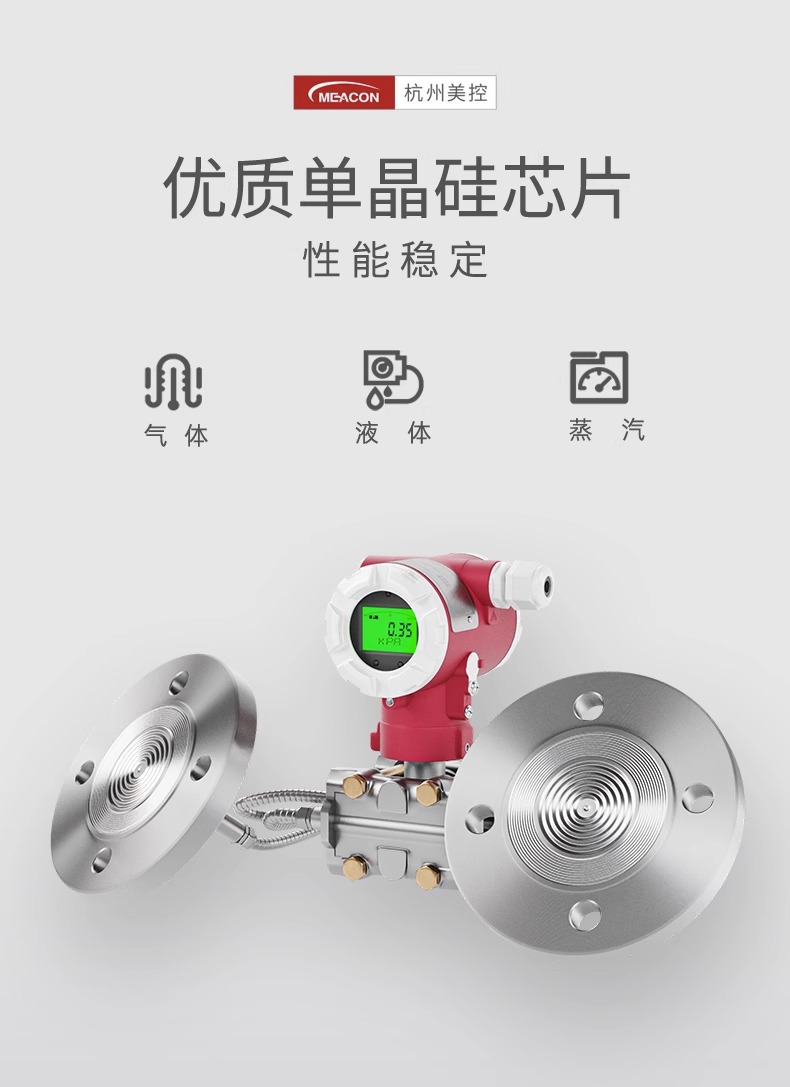

这台表的核心是单晶硅芯片，带内置温度补偿，默认精度 ±0.1%，需要更准可以往上选 ±0.075% 和 ±0.05% 两档。信号处理用的是数字隔离方案，现场变频柜多、大功率电机多的时候，输出不容易随干扰乱跳。表头配的是 P10 智能表头，LCD 现场直接读数，不用再爬上去接手操器。HART 协议也支持，组态和远程校验都方便。
同一系列里，单法兰和双法兰不是两台不同的产品，是同一台变送器配了不同的取压形式。芯片、电路、精度档、防护等级这些都是共用的，区别在法兰片数和有没有毛细管远传。

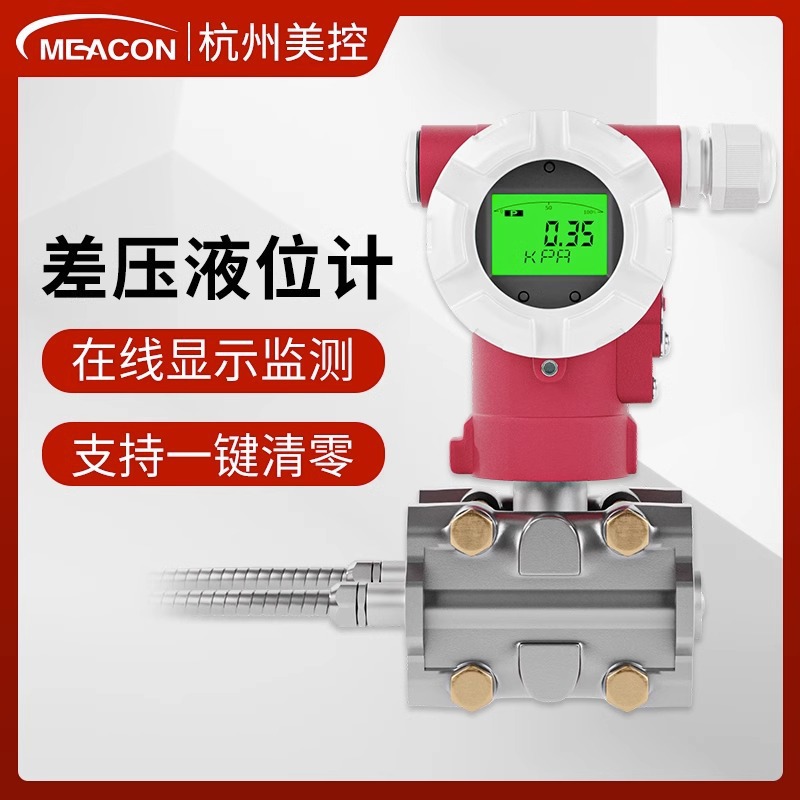

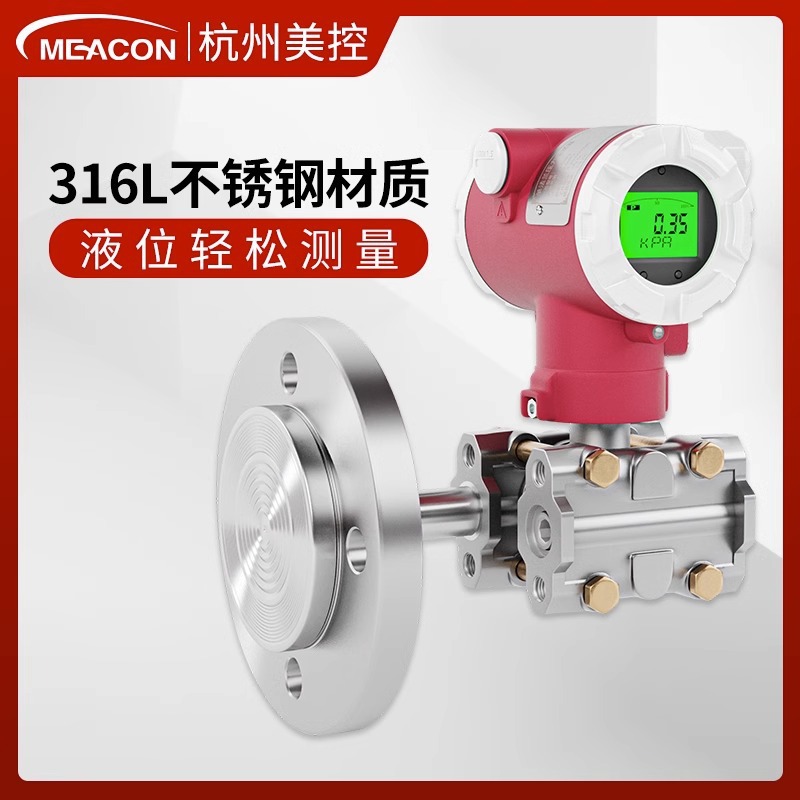

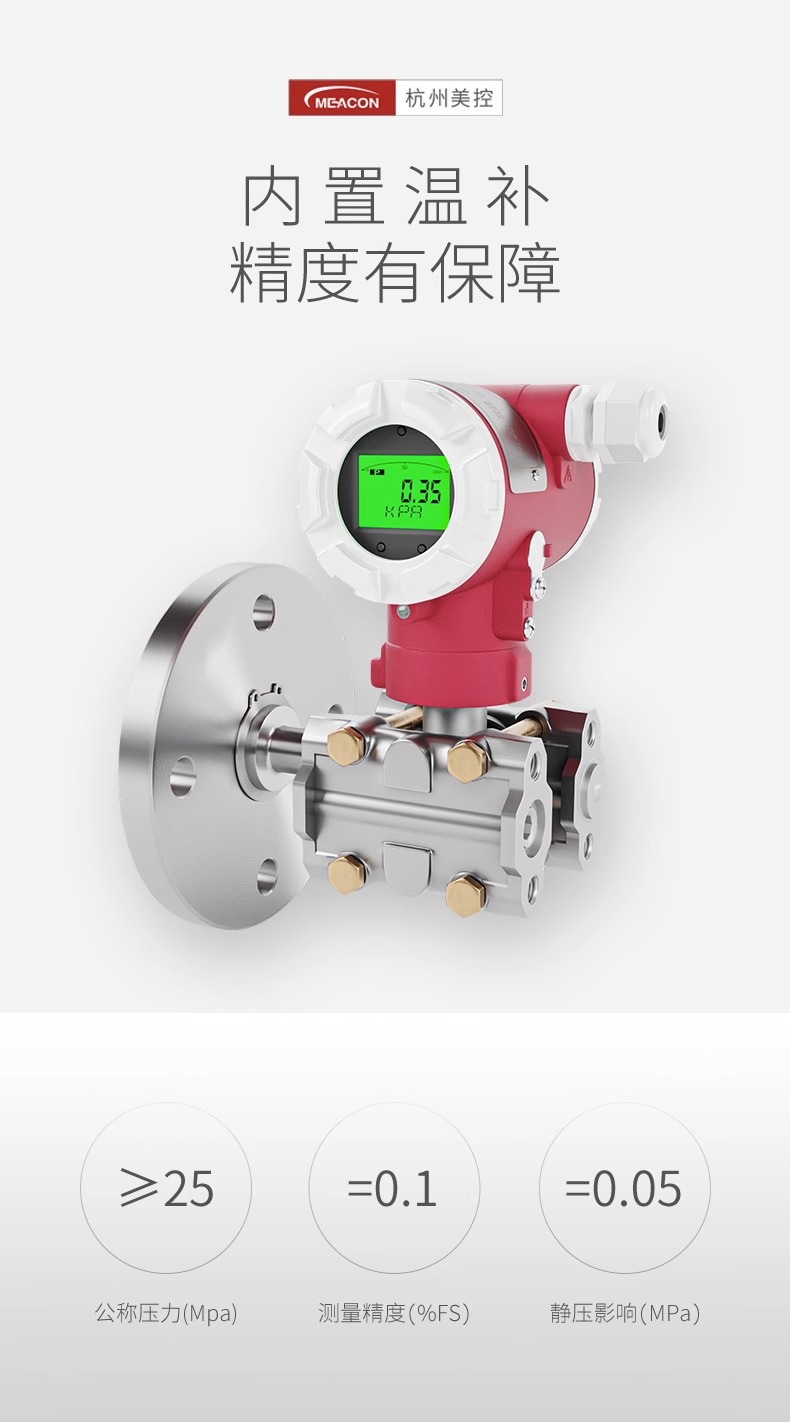

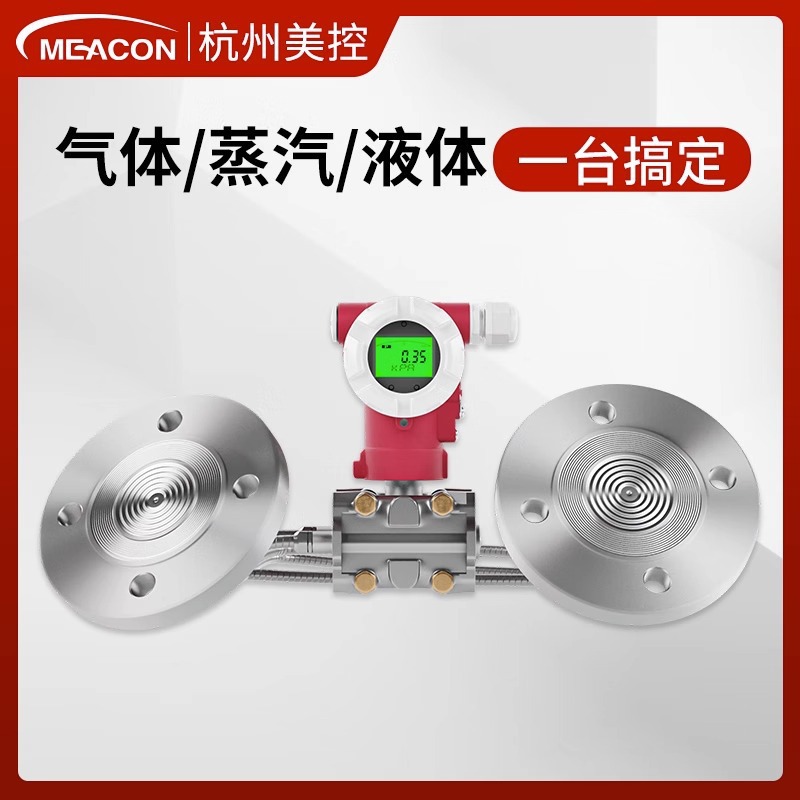

单法兰型的结构是本体带一片法兰，直接固定在罐体侧下方或底部的法兰口上，负压侧对空或者接一段引压管。敞口罐、常压罐、清水池这类场合用它最省事。双法兰型是两片法兰分别装在容器的上下取压口，中间靠毛细管把压力传到变送器，本体可以挂到旁边方便维护的位置。介质粘稠、容易结晶、强腐蚀，或者容器带压不方便直接引管的，双法兰就更合适。

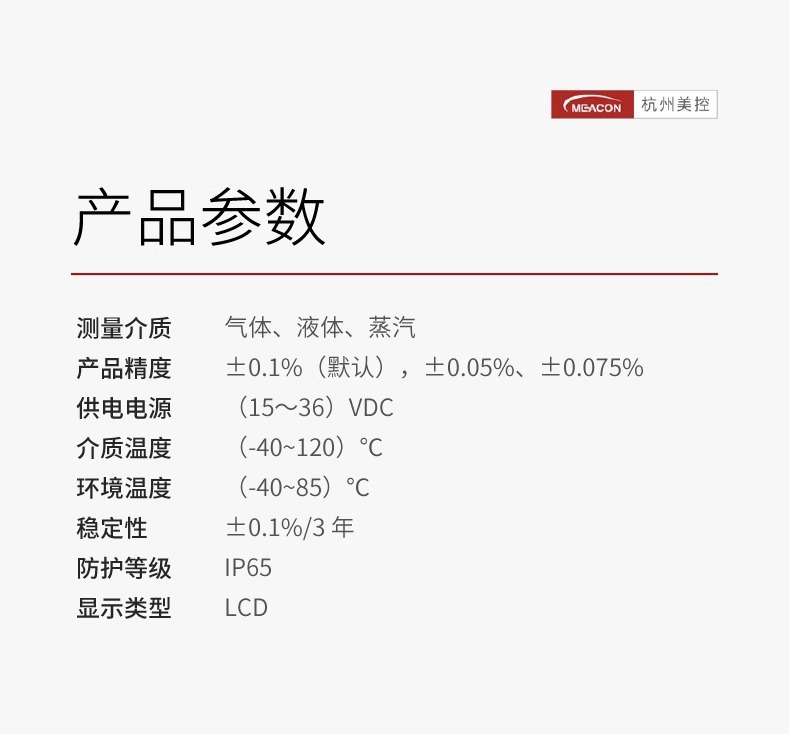

整机的通用参数先摆出来，选型时这份表对着填就行。供电、温度、防护这几项单双法兰都一样，不会因为你选了哪一个而变。
| 参数名称 | 参数值 |
|---|---|
| 测量介质 | 气体、液体、蒸汽 |
| 产品精度 | ±0.1%（默认）、±0.075%、±0.05% |
| 供电电源 | 15~36 VDC |
| 输出信号 | 4~20mA 两线制，支持 HART 协议 |
| 介质温度 | -40~120 ℃ |
| 环境温度 | -40~85 ℃ |
| 稳定性 | ±0.1%/3年 |
| 静压影响 | ±0.05% FS / 1MPa |
| 公称压力 | 0.35 MPa（其他量程可选） |
| 膜片材质 | 316 |
| 防护等级 | IP65 |
| 显示类型 | LCD（P10 智能表头） |
两个形式的差别集中在取压这一块，量程和精度要靠工艺条件来选，取压方式则决定你能不能把介质和本体隔开。工作压力偏高的密闭容器、介质放一会儿就结垢的场合，单法兰的引压管容易堵；反过来，敞口的清水池如果硬上双法兰，多出来的毛细管只是白白增加安装和维护的麻烦。
| 形式 | 取压结构 | 适合的场合 |
|---|---|---|
| 单法兰型 | 本体带一片法兰，负压侧对空或接引压管 | 敞口罐、常压罐、水池泵房，介质流动性好 |
| 双法兰型 | 两片法兰加毛细管远传，本体外挂安装 | 带压密闭容器、高粘度、易结晶、强腐蚀介质 |
这台变送器能测气体、液体和蒸汽，适用面比只测水的液位计宽不少。真正卡住能不能用的，还是法兰和膜片扛不扛得住现场介质。
行业只是参考，落到具体项目上还是看介质。同样是化工罐，装常温碱液和装带压热蒸汽，选的取压方式就不是一回事。

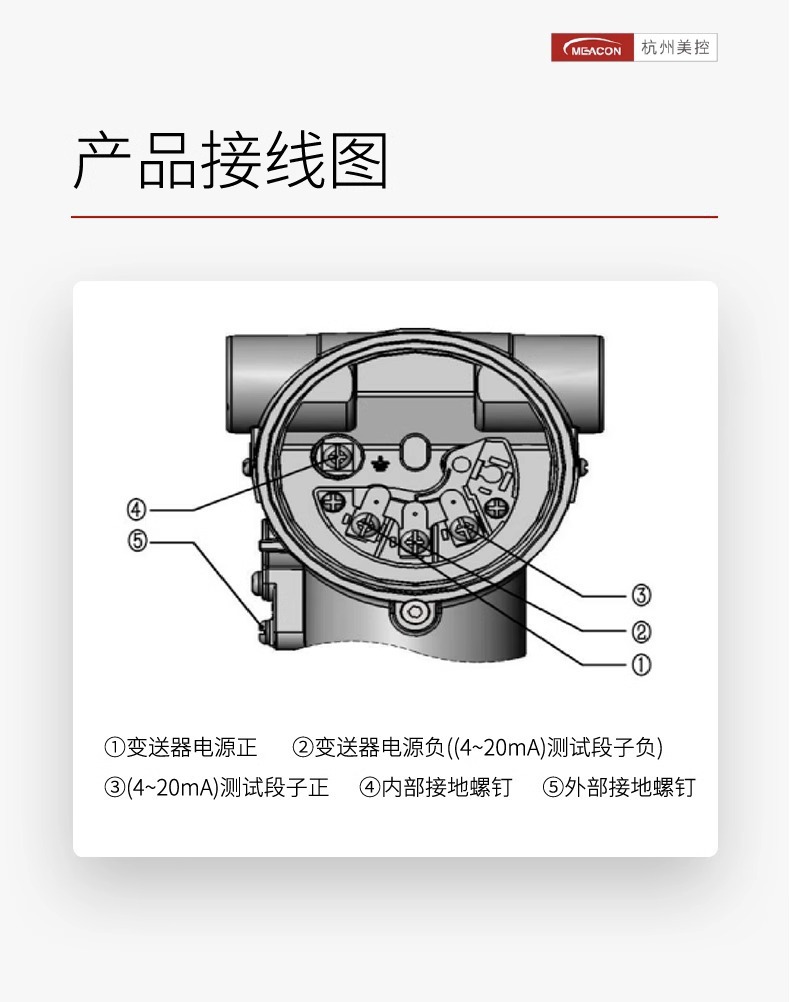

接线是现场最容易出错的一步。美控这台一共五个端子，按下面的顺序接，正负别弄反。
环境温度要落在 -40~85 ℃ 之间，被测介质温度控制在 -40~120 ℃ 之内。IP65 指的是防尘和防喷水，接线口的密封还得自己做扎实。
单法兰型的安装最直接，本体带着法兰直接固定在罐体侧下方或底部的法兰口上，负压侧对空或者接一段引压管，注意法兰面密封垫要选和介质兼容的材质。
双法兰型要多想一步：两片法兰装到上下两个取压口，毛细管顺着支架走到变送器本体，管子不能压扁、不能打死弯，也不要贴着蒸汽管或者高温管线走。本体一般挂在旁边的立柱上，高度以检修的人站着能看清表头为准。
接地这件事别省。内部和外部两个接地螺钉都要可靠接到现场接地网，不然干扰会顺着信号线钻进电路里，读数上蹿下跳，你还以为是芯片坏了，白折腾一圈。
还有一条容易被忽略：双法兰的毛细管里是有充填液的，安装位置和灌充方式不对，静压和温度带来的偏差会直接吃掉精度。静压影响标的是 ±0.05% FS / 1MPa，如果你的实际工作压力比校验时高出一截，这项得算进误差预算里。
一家电镀厂的含铬废水车间，原先装的是投入式液位计，探头长期泡在含铬废水里，两三个月就结一层垢，清理一次得停线，读数还老是漂。后来换成美控的双法兰远传型，两片法兰装在槽体上下侧，316 膜片直接对着介质，变送器本体挪到旁边的钢架上，离液面远远的。维护的时候人不用碰槽液，站在钢架边拆表就行，现场反馈是半年下来零点基本没动过。
自来水厂的二级泵房是另一种情形。清水池是敞口的，池壁下方预留了一个法兰口，用的是单法兰型，本体直接装上去，负压侧对空标定，4~20mA 信号进 PLC，靠液位高低控制水泵启停。泵房里变频柜多，之前那台液位计的信号偶尔跳一下，水泵跟着瞎起停。换成这台之后，数字隔离电路把干扰压了下去，值班的人不用一趟趟跑下去看水池。
制药厂这边是一个带保温夹套的配液罐，介质粘度高，还带点腐蚀性，罐体本身是带压的，直接拉引压管行不通。选的是双法兰型，两片远传法兰加毛细管，本体挂在罐体平台的栏杆上，手操器在下面就能校零。蒸汽消毒时介质温度顶到 120 ℃ 左右，正好卡在量程上限，用下来没出现过密封渗漏。这家厂的经验是：温度接近上限的场合，毛细管尽量走短、外面加保温，别让它贴着金属平台暴晒。
说到底，单法兰和双法兰怎么挑，就看三件事——容器开不开得了第二个孔，介质会不会堵管结垢，温度和腐蚀性有多强。前两件决定你要不要毛细管远传，第三件决定膜片和隔离方式。把这三条对着自家罐子过一遍，型号基本就定了；精度档位按工艺要求的控制精度往上靠一档就够，别一上来就拉满，±0.05% 用在本来就波动很大的液位上没有意义。
