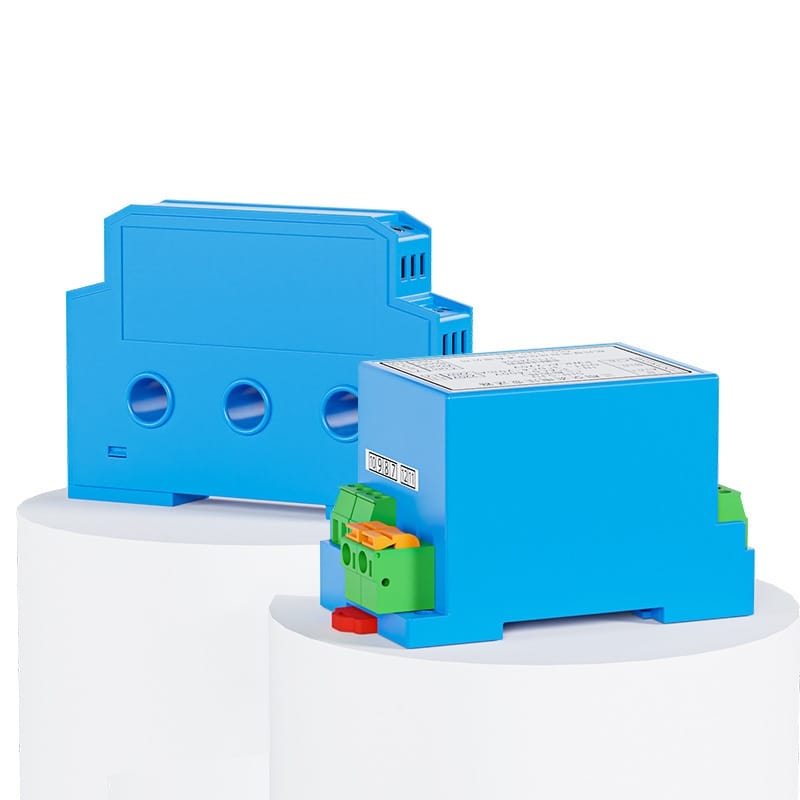

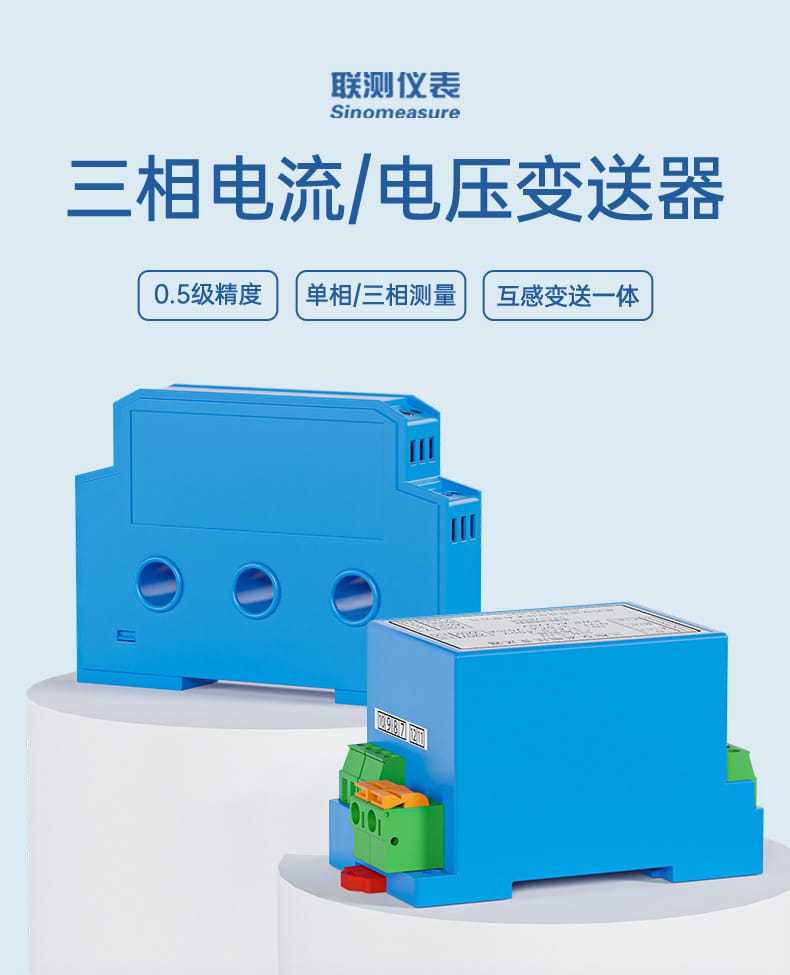

联测三相电压变送器（输入 380V/500V，输出 4-20mA 等）由杭州联测自动化技术有限公司生产，是一台导轨式的电量变送器。这一页合并的原文只有一篇产品说明，文内没有给出型号代码，只列出了一组按订单确定的技术规格，所以下面不按型号代码讲，而是按规格组合讲：输入侧可以做三相交流电压 380V 或 500V，也可以做 AC 1~30A 的电流输入版本；输出侧在 4-20mA、0-20mA、0-5V、0-10V 之间选；辅助电源与安装方式同样可选。订货时把这四项写清楚，比记型号更管用。
精度是这类型号最先要确认的一项。0.5 级指的是满量程 ±0.5%，放到 380V 量程上大约是 ±1.9V，500V 量程约 ±2.5V。配电柜里的电压监测用不到计量级精度，但要求长期漂移小，这款的温漂系数标到 ≤300PPm/℃，按环境温度从 25℃ 升到 60℃ 估算，附加误差大致在满量程 1% 上下，对多数监控回路够用。

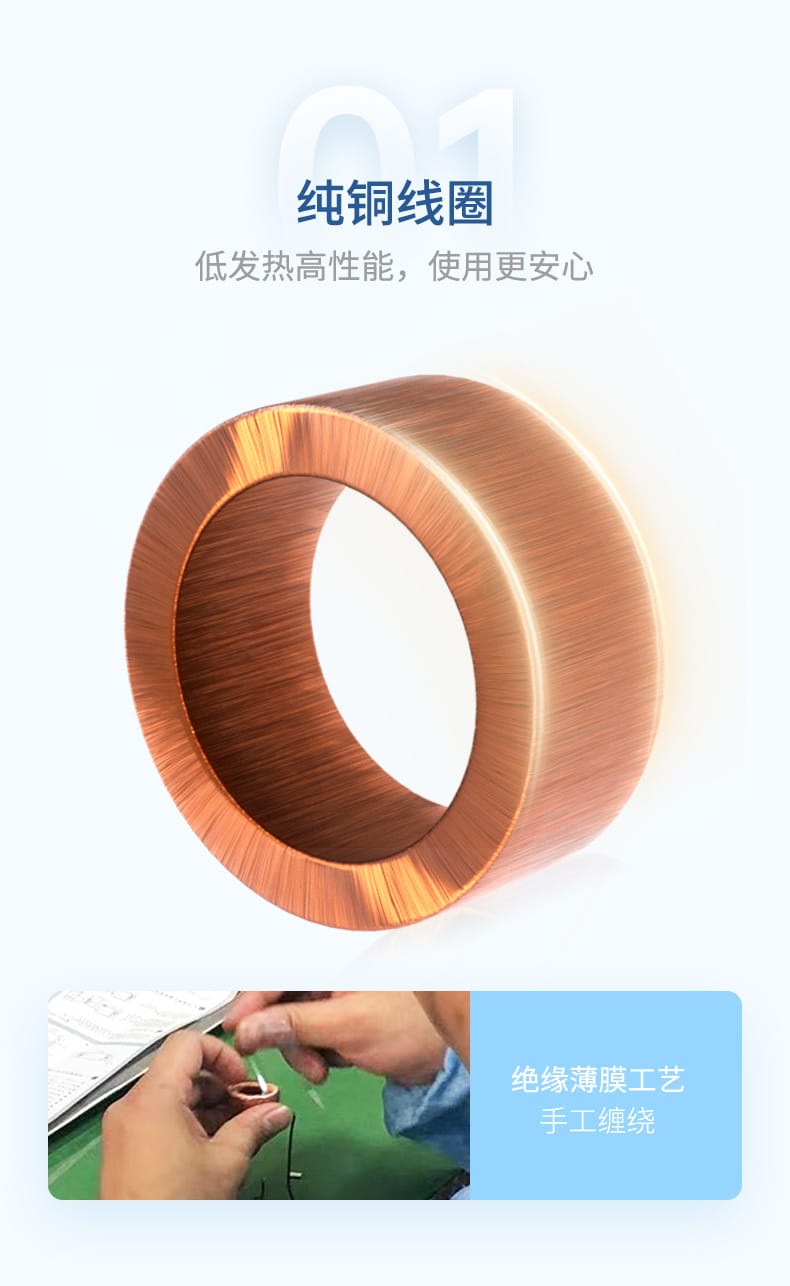

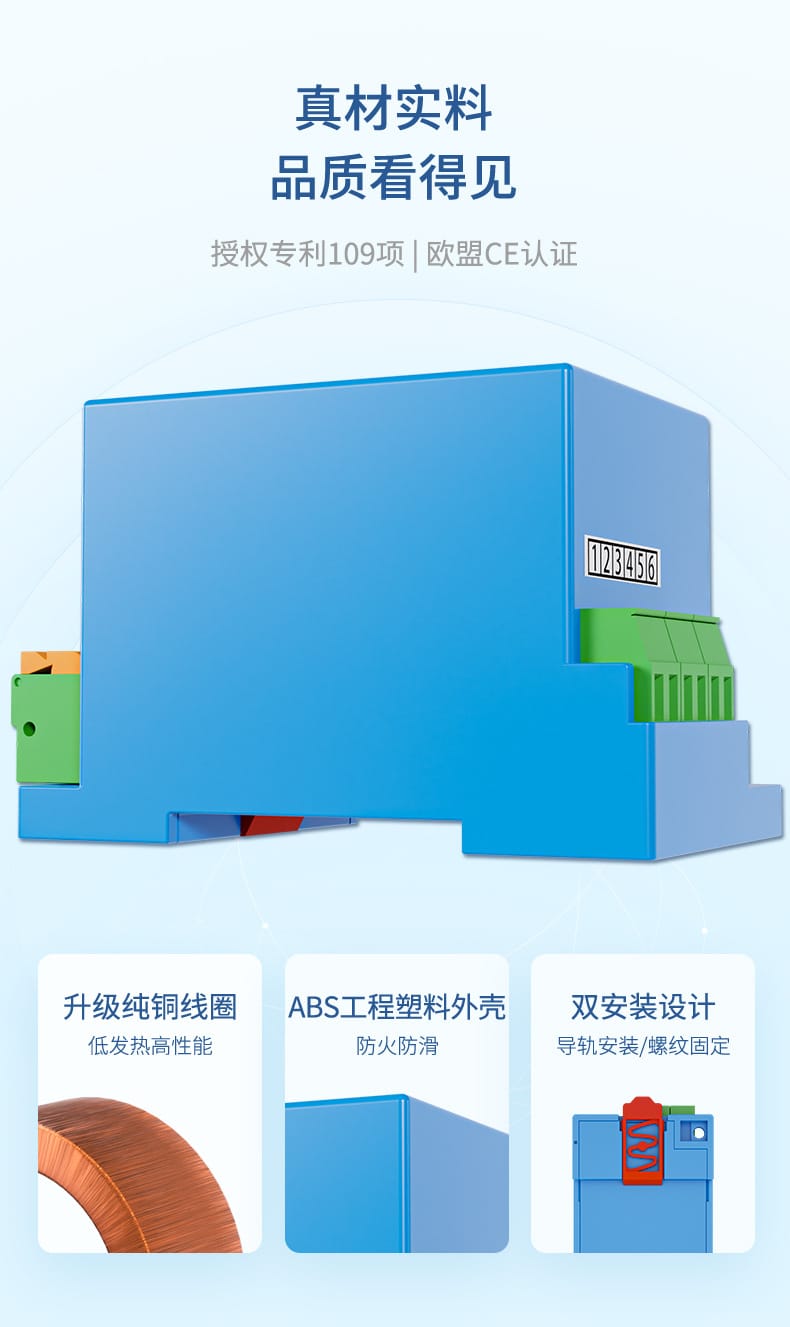

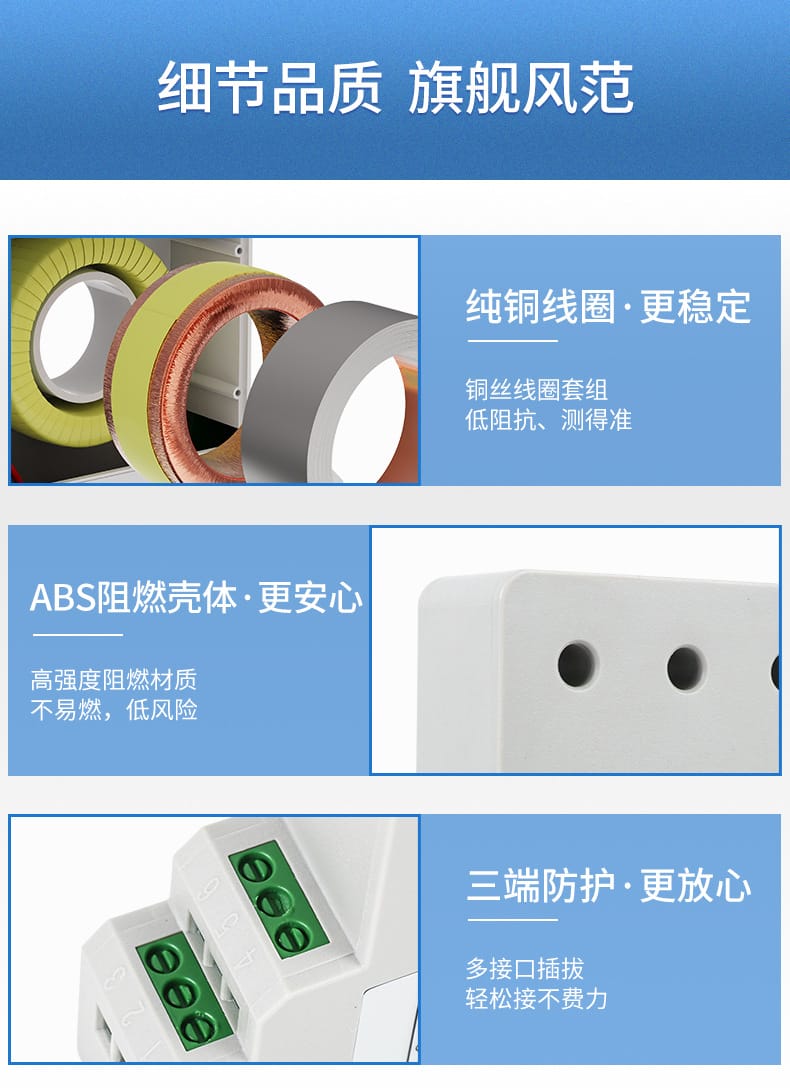

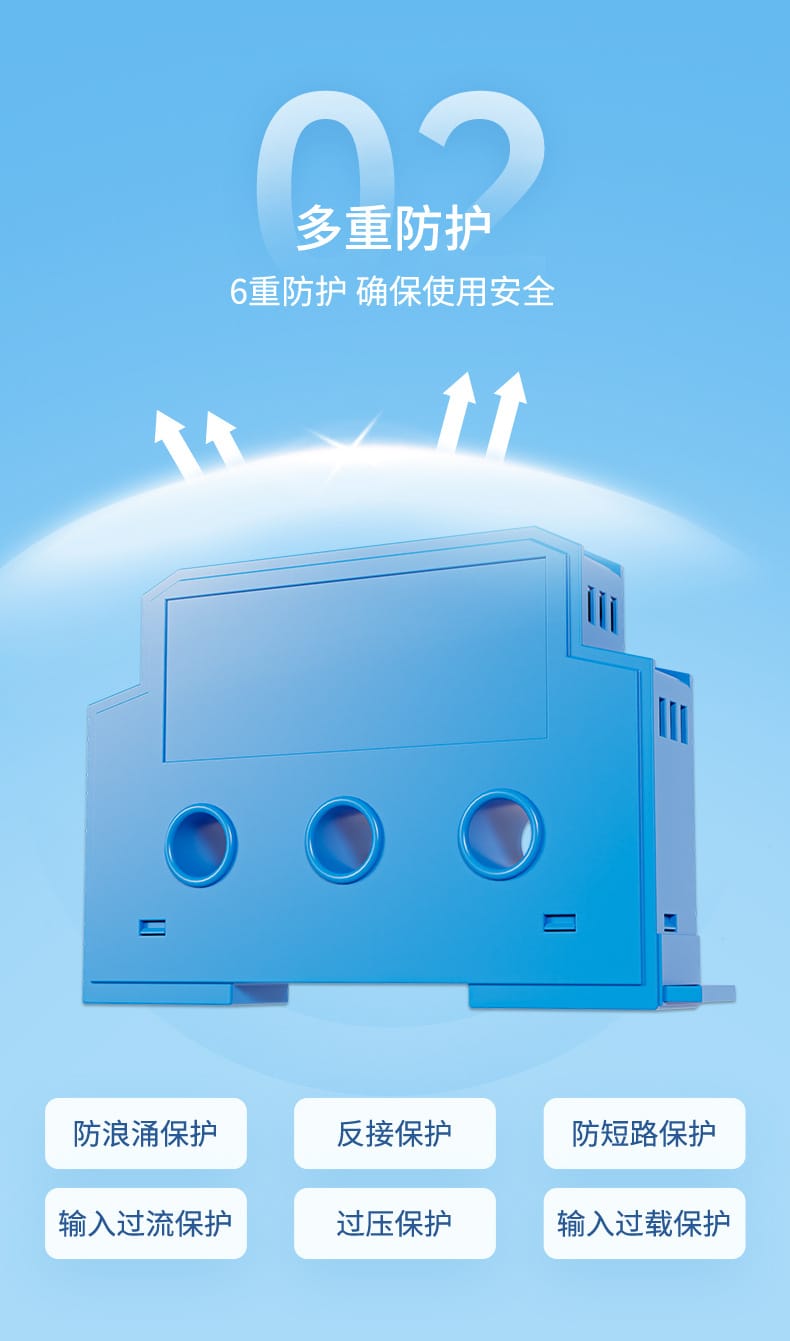

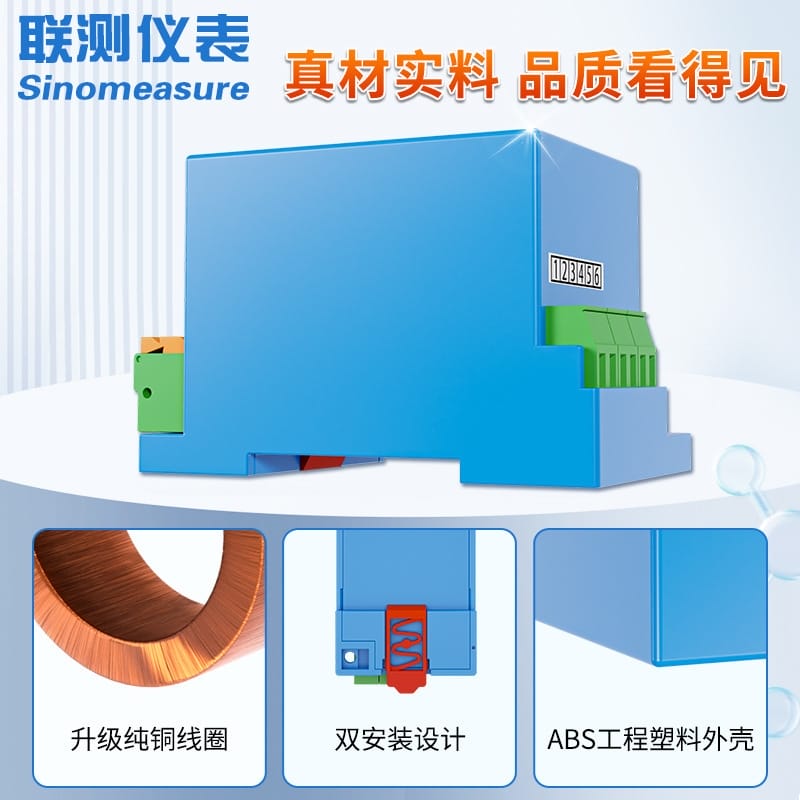

防护做得比较满：电源端、输入端、输出端三处都做了浪涌抑制，标称电源端 2000V、输入端 10000A、输出端 500V，另加反接保护和输出短路保护，原文归为六重防护。现场最容易出事的就是电源接反和输出被短接，这两项保护能省掉一次返修。内部采用纯铜线圈配合绝缘薄膜工艺，静态功耗 ≤0.5W、额定功耗 ≤1.5W，柜内不额外增加热负荷，密集安装时这个数字比参数表上看起来更重要。

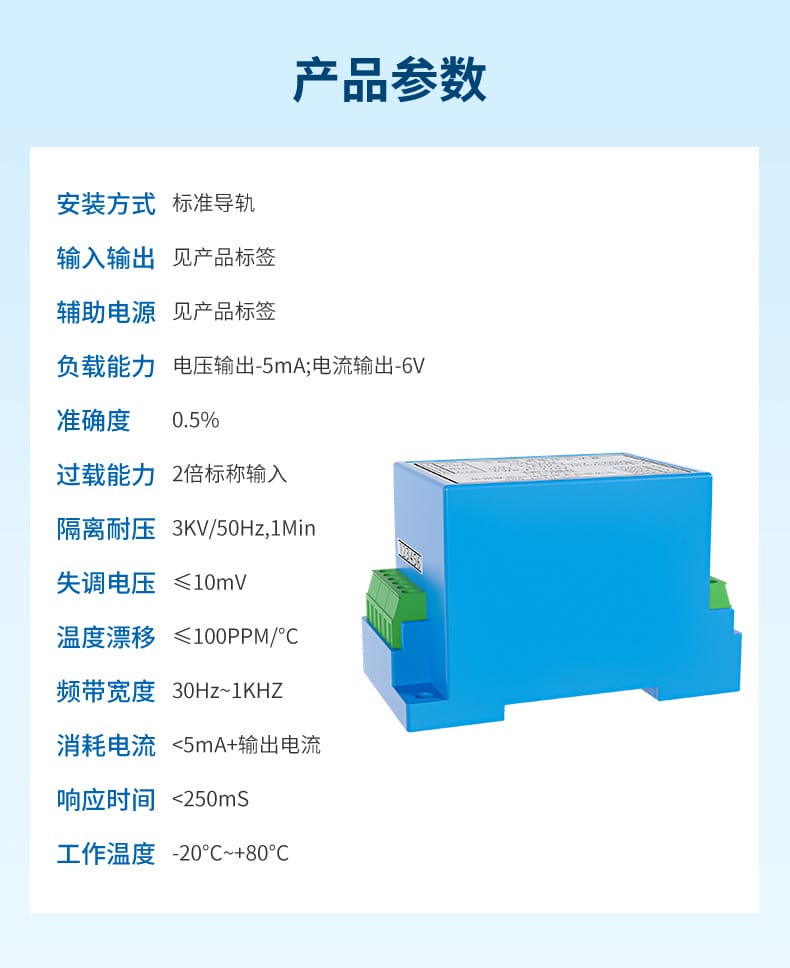

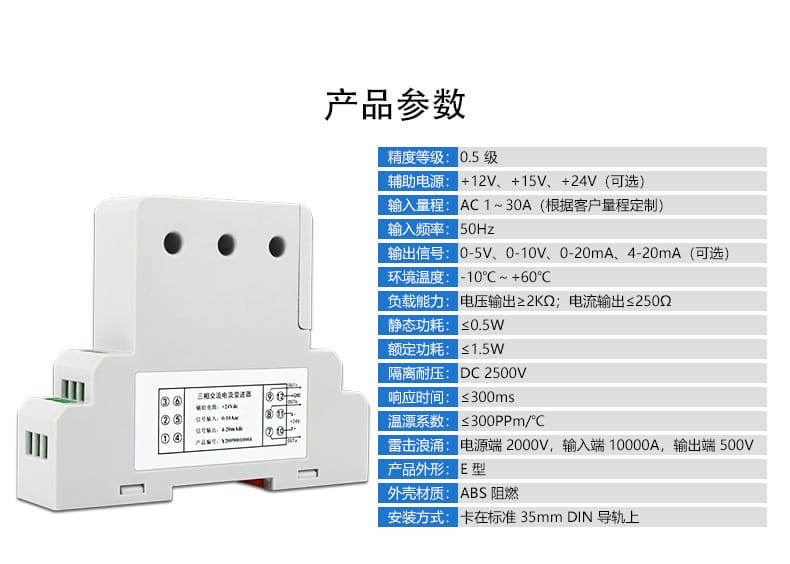

下表按原文给出的参数整理。输入量程分两类，电压输入对应标题里的 380V 与 500V，电流输入对应 AC 1~30A，两者都按客户需求定制，下单时要把量程写进订货说明。
| 参数名称 | 参数值 |
|---|---|
| 精度等级 | 0.5 级 |
| 输入量程 | 三相交流电压 380V、500V；交流电流 AC 1~30A（按客户定制） |
| 输入频率 | 50Hz |
| 输出信号 | 0-5V、0-10V、0-20mA、4-20mA（可选） |
| 辅助电源 | DC +12V、+15V、+24V（可选）；另可选 AC(DC)110V、AC(DC)220V |
| 负载能力 | 电压输出 ≥2kΩ；电流输出 ≤250Ω |
| 静态功耗 | ≤0.5W |
| 额定功耗 | ≤1.5W |
| 隔离耐压 | DC 2500V |
| 响应时间 | ≤300ms |
| 温漂系数 | ≤300PPm/℃ |
| 雷击浪涌 | 电源端 2000V，输入端 10000A，输出端 500V |
| 工作环境 | -10℃~+60℃，湿度 ≤85%RH |

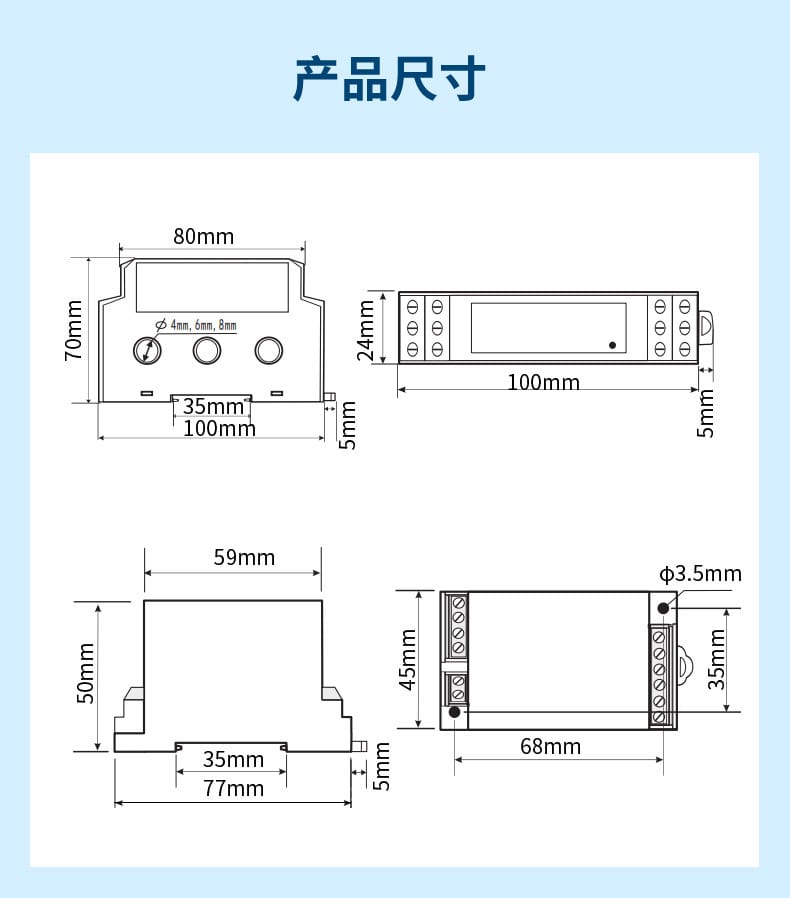

| 安装方式 | 标准 35mm DIN 导轨卡装，或平面螺钉固定 |
同一款产品，几种规格的差别集中在三处。输入侧决定它能接什么：380V 和 500V 是三相交流电压输入，多用于低压配电柜和光伏侧的电压采集；AC 1~30A 是电流输入版本，用在小电流回路或互感器二次侧的直接测量上。输出侧决定它接什么采集设备：4-20mA 是电流环，抗干扰好、线可以拉得长，适合进 PLC 模拟量模块或数显表；0-5V、0-10V 是电压输出，接线简单，但传输距离有限，接收端阻抗不能低。电源侧决定柜内怎么取电：DC +12V/+15V/+24V 适合本来就有开关电源的柜子，AC(DC)110V/220V 则省掉一个单独的直流电源。
负载能力要跟接收端对上号。选电流输出时，整条回路上所有设备的输入电阻加起来不超过 250Ω，否则信号会在大电流段被拉低；选电压输出时，接收端的输入阻抗不能低于 2kΩ，阻抗偏低会直接把读数拽下来。这两个数字在选型阶段比精度更容易被忽略，也更容易在现场出问题。

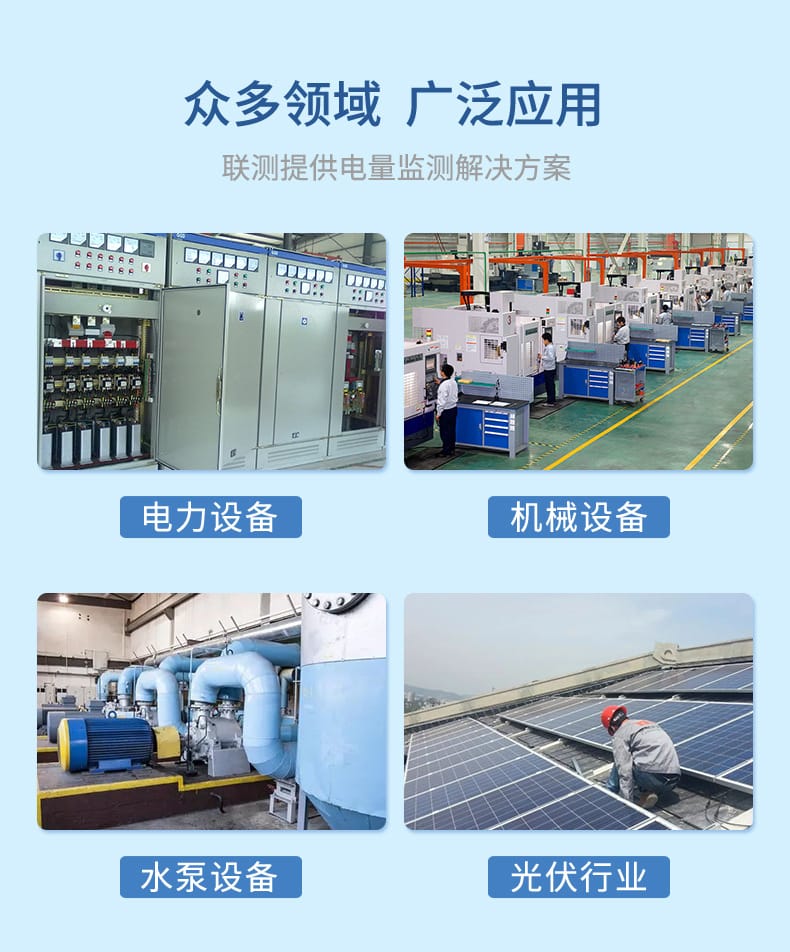

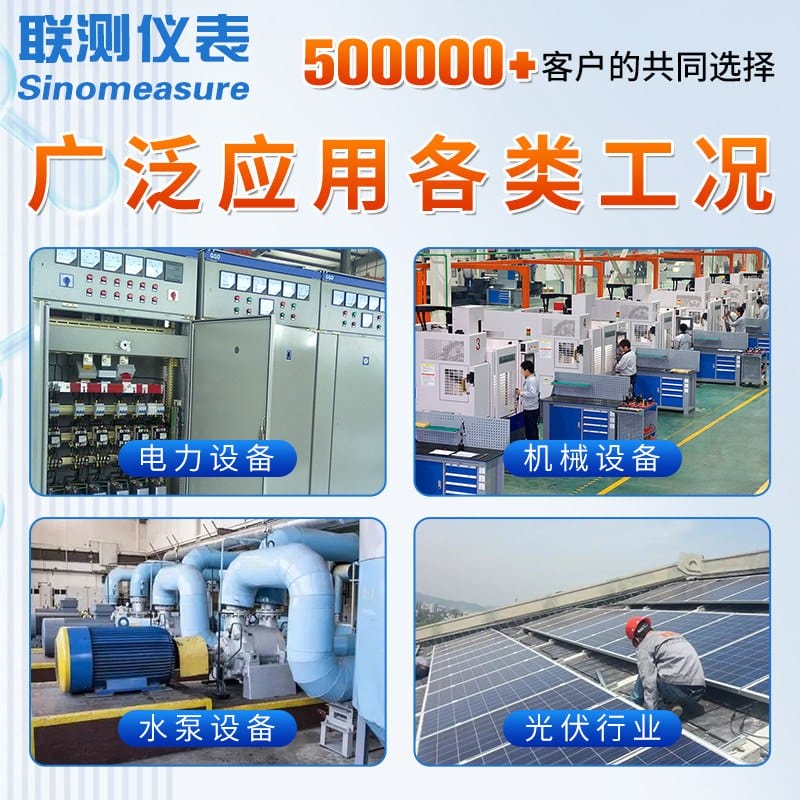

原文列了五个方向，这些场合的共同点是把现场的三相电压变成控制室能读的标准信号，而且要连续通电、长期不飘。
这几个行业的用电节奏不一样，关注点也不一样。电力设备和泵站基本是常年不停机，要看的是温漂和长期稳定性；机械设备的负载启停频繁，电压波动大，看的是响应速度和浪涌余量；光伏现场的柜内温差大，除了 -10℃~+60℃ 的工作温度范围，机柜本身的散热和防尘也要一起考虑。
安装位置、供电、接线这三件事定下来，这台变送器基本不会出问题。工作环境要求 -10℃~+60℃、相对湿度不超过 85%RH，超出范围要换位置或者给柜内加温控。供电按订货时的规格来，直流是 +12V、+15V、+24V，也可以选 AC(DC)110V 或 AC(DC)220V，接线前先确认端子极性。

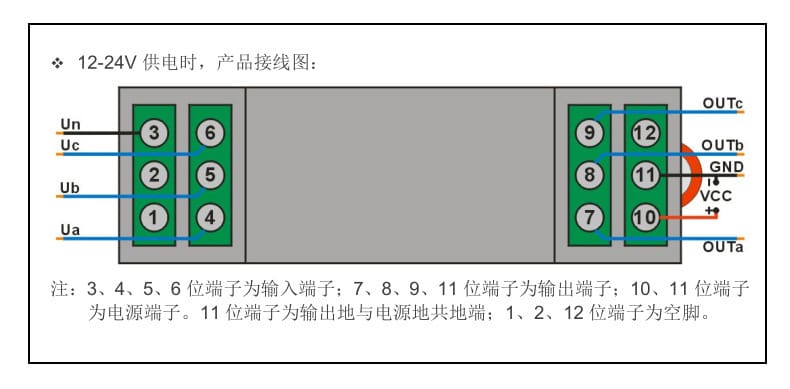

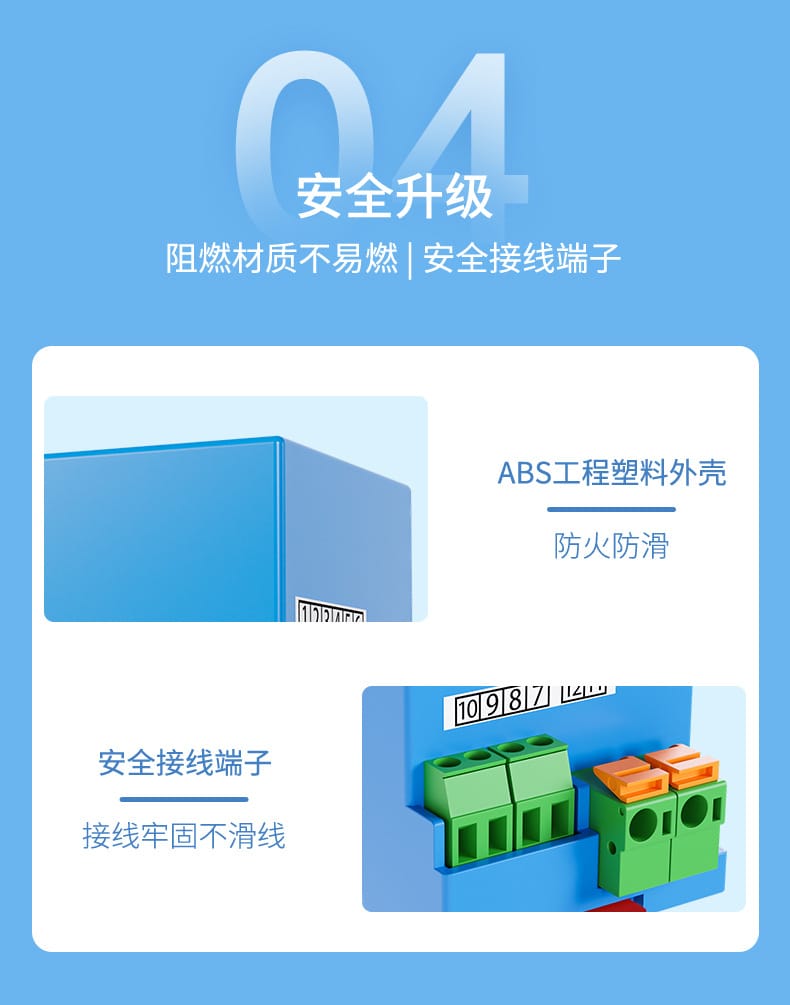

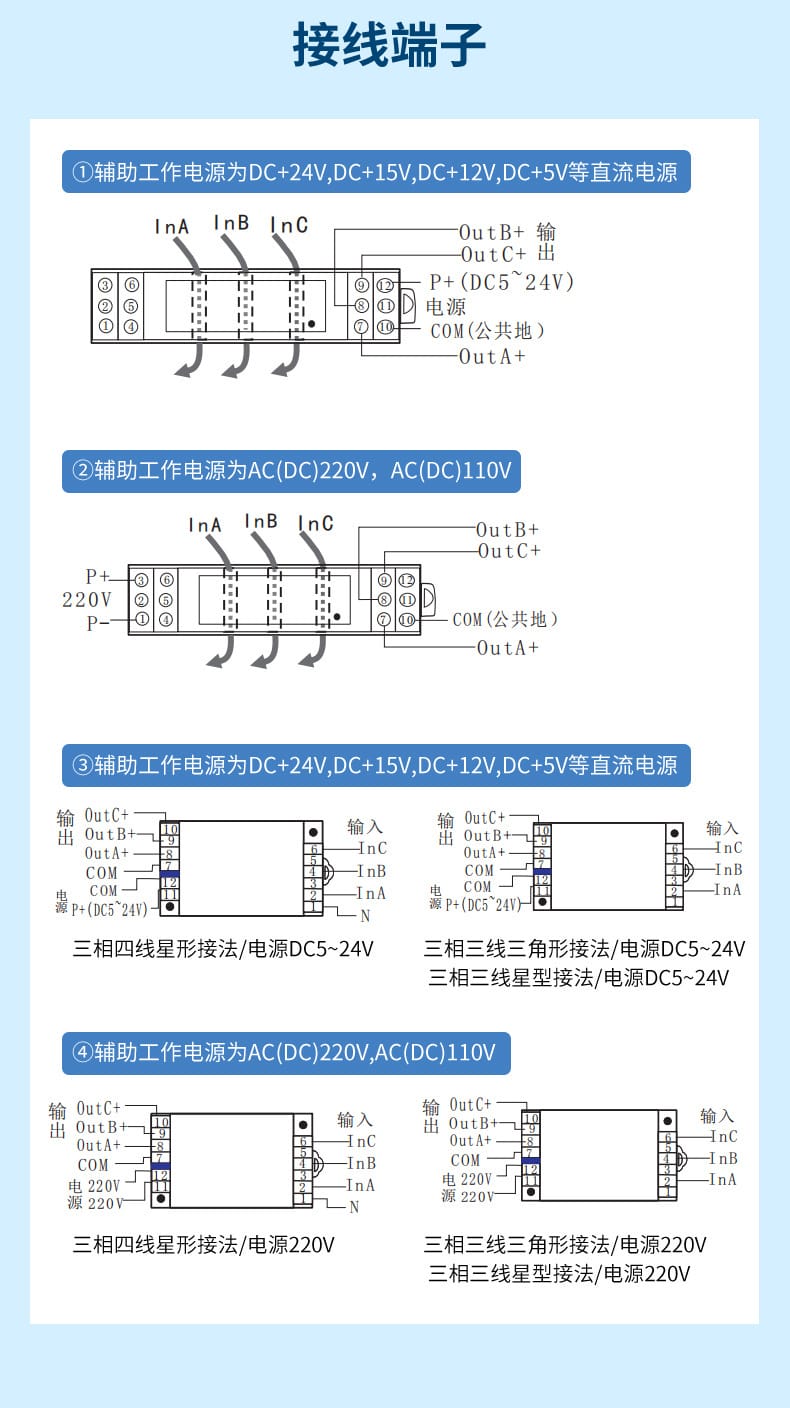

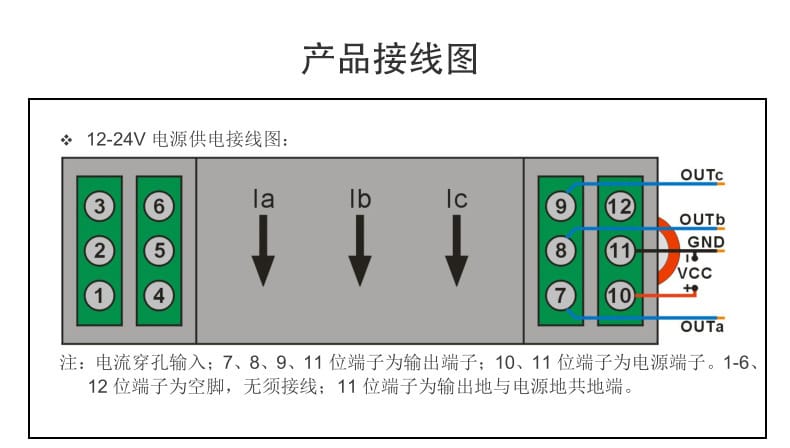

接线必须严格按产品接线图执行，输入、输出、电源三类端子分开走线，强电与信号线不要捆在同一扎带里。导轨安装适合成排的柜内布局，拆装快；平面螺钉固定更适合空间小、没有导轨的控制箱。两种方式都要求变送器周围留出散热间隙，不要被线槽贴死。
这款产品不能用在防爆场合，这是硬性限制。现场存在可燃气体或可燃粉尘时，要另选隔爆型测量设备，不要因为电压等级不高就放松这一条。
反接保护和短路保护是误操作时的兜底，不是长期工作的许可。电源长期反接、输出端长期短接，保护电路会一直顶着，虽然不至于立刻损坏，但测量值已经失去意义，等到发现数据不对时故障可能已经存在很久。拆装或改线之前记得先断电，尤其是三相电压输入端还带着一次侧电压的时候。

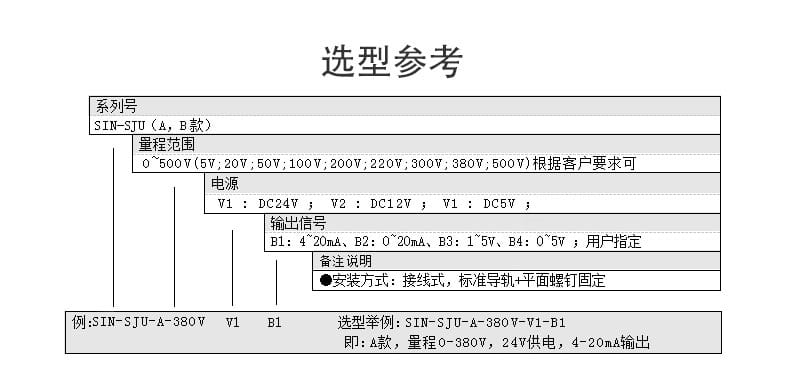

这一页没有型号代码，选型靠四项参数对齐：输入类型与量程、输出信号、辅助电源、安装方式。按现场场景可以这么分。
| 使用场景 | 优先选的规格 | 原因 |
|---|---|---|
| 低压配电柜三相电压监测，进 PLC 模拟量模块 | 380V 输入 + 4-20mA 输出 + DC24V 供电 | 电流环抗干扰，柜内通常已有 24V 开关电源 |
| 500V 电压等级或光伏侧电压采集 | 500V 输入 + 4-20mA 或 0-10V 输出 | 直接接入一次电压，不需要外加分压 |
| 小电流回路或互感器二次侧测量 | AC 1~30A 电流输入版本 | 省掉一级独立的电流变送环节 |
| 采集卡只接收电压信号 | 0-5V 或 0-10V 输出 | 与卡件量程直接匹配，省去 250Ω 取样电阻 |
| 柜内只有交流供电 | AC(DC)220V 辅助电源 | 不必再为一只变送器单独配直流电源 |
| 控制箱空间小、没有安装导轨 | 平面螺钉固定 | 双安装方式里的另一种，布局更自由 |
信号要走几十米以上、现场变频器和接触器多的场合，优先选 4-20mA 输出；传输距离短、接收端就在同一个柜内，电压输出更省事。订货时把输入量程、输出信号、辅助电源、安装方式四项一起写全，再确认一遍接收端是电流输入还是电压输入——现场装完发现读数不对的，相当一部分不是变送器的问题，而是采集端订成了与输出不匹配的类型。
