杭州美控这款0A-5A~1000A交流电流传感器变送器，你下单时拿到的不是一个单一规格，而是一整套按原边额定电流分档的穿孔式霍尔电流变送器。回路里跑的是5A还是1000A，对应的穿孔孔径、接线方式和输出负载都不一样。这一篇把几个规格档的差别、现场怎么装、哪些行业在用，一次讲清楚。它们共用同一套检测电路和隔离放大平台，差别集中在量程档位、穿孔孔径和输出形式三处。
先把型号关系交代清楚。这一系列按原边额定电流分成5A、10A、50A、100A、200A、300A、500A、600A、800A、1000A十个规格档，共用同一套霍尔检测和隔离放大电路，输出与供电也走同一套选项。真正的区别在量程和穿孔孔径：量程小的档位对应细线径、小孔径，量程大的档位对应粗电缆或母排、大孔径。现场按实际负载电流挑对应那一档，不用动一次线路。

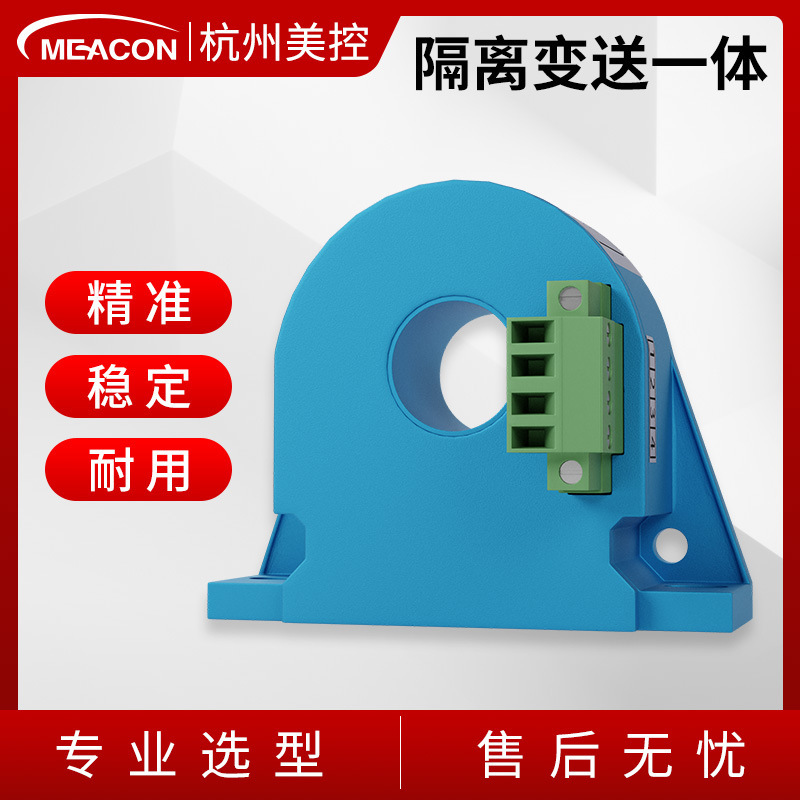

被测导线直接从穿孔里穿过去，不断线、不串分流器，这一点在做老柜改造时特别省事。输出侧与一次侧之间隔离耐压3kV/50Hz打1分钟，二次仪表和PLC这一头不用再单独加隔离模块。
小量程和大量程的用法差别挺明显。5A、10A这两档一般装在控制柜里看单台设备的支路电流；500A往上的档位多出现在整流柜、进线柜，选型前得把母排宽度或电缆外径量一下，孔径选小了穿不过去。
下表是这一系列的通用指标。量程档位、输出形式、辅助电源这三项属于用户指定项，下单前把这三项定死，其余指标按系列统一执行。
| 参数项 | 规格 |
|---|---|
| 原边额定电流 | 5A、10A、50A、100A、200A、300A、500A、600A、800A、1000A（用户指定） |
| 原边测量范围 | 10A、20A、80A、150A、300A、400A、600A、700A、900A、1200A |
| 额定输出 | 1V、2V、5V、10V；DC 0~20mA、DC 4~20mA（用户指定） |
| 辅助电源 | DC 5V、DC 12V、DC 24V、DC ±5V、DC ±12V、DC ±15V（用户指定） |
| 负载能力 | 电压输出：5mA；电流输出：6V |
| 线性度 | 0.1% |
| 准确度 | 1级 |
| 过载能力 | 30倍标称输入 |
| 隔离耐压 | 3kV/50Hz，1Min |
| 失调电压 | ≤10mV |
| 温度漂移 | ≤100PPM/℃ |
| 频带宽度 | 20Hz~5kHz |
| 消耗电流 | <5mA + 输出电流 |
| 响应时间 | ≤250ms |
| 工作温度 | -10℃~+70℃ |
| 储存温度 | -25℃~+85℃ |
额定电流和测量范围是两列数字，别混着看。额定电流说的是这只变送器按哪一档标定，测量范围是它在这一档下还能往上量到多少。选档时留出20%到30%的余量比较稳妥，长期贴着满量程跑，温漂带来的偏差会更明显。
输出形式是现场最容易选错的一项。走线长、要进PLC或DCS的，选DC 4~20mA，抗干扰和断线检测都方便；就近进采集模块、走线在柜内两三米以内的，选1V/2V/5V/10V电压输出更直接。负载能力要照着留：电压输出带载5mA，电流输出端允许的负载电压是6V，串在回路上的取样电阻按这个反推，别超。
辅助电源按现场已有的那一路直流来配，DC 5V、12V、24V和±5V、±12V、±15V都可以指定。柜内已经装了24V开关电源的，直接用24V最省事，少配一个电源模块就少一个故障点。整机消耗电流小于5mA加输出电流，对电源容量要求不高。
这一系列覆盖的行业比较杂，归纳起来是三类场合：需要把一次电流变成标准信号送进监控系统的，需要长期在线监视回路电流的，以及需要判断设备有没有过载、空转、缺相的。常见的落点有这些：
不同行业盯的点不一样。机房关心供电回路稳不稳，电流曲线有没有异常抬升；冶金和整流场合更看重过载能力，合闸和负载突变的时候不能掉链子；水务和市政泵房则靠电流判断水泵有没有空转或者叶轮卡涩。同一个档位换个行业用，接线方式基本不变，输出信号按上位系统的模拟量输入类型配就行。
这款是穿孔结构，安装这块分固定方式和接线方式两部分。柜内空间紧的，选导轨安装；面板开孔的老做法，用平面螺钉固定也还在用。

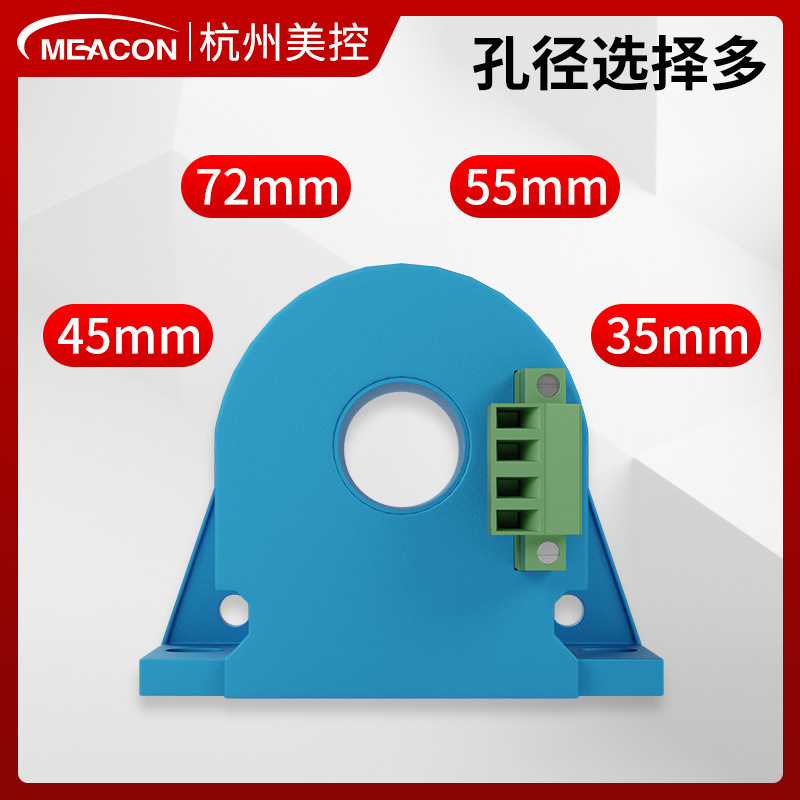

穿孔孔径有4mm、8mm、12mm、15mm几种，按型号配。现场怎么定？先看被测导线或母排的截面，能顺畅穿过、四周还留一点余量就合适。母排穿心的场合别硬挤，孔径小一号，装的时候容易刮伤绝缘层。
端子定义以产品标识为准，不同输出形式的端子排布不一样。接线前拍张铭牌照片存着，后面查线方便。
工作温度范围是-10℃~+70℃。装在配电柜内的，柜内温度通常比环境高十几度，夏天要留意通风，别把变送器贴着发热元件装。
有一条必须先说：这批产品均不可用于防爆场合。需要本安或者隔爆的工位，选型时就直接排除，别抱侥幸心理。
产品出厂是100%老化测试过的，这一条不算参数，但对采购来说是个参考点：小批量进柜以后，现场一般不用再做长时间烤机。杭州美控这边是CIS中国仪器仪表学会理事单位（2018年8月），资质文件在采购流程里能直接提供。下单前把量程、输出、供电、孔径四项写清楚，让供方按标识生产，能省掉后面换货的来回。
某电镀厂含铬废水车间的整流柜，原来整流器输出电流靠指针表加分流器看，读数要人工抄，极板接触不良的时候电流往下掉，值班的人不一定马上发现。这条线一次电流长期在250A到400A之间波动，改造时选了500A这一档，4~20mA输出，DC 24V供电，直接进原来的PLC模拟量模块。施工只用了半天，母线不用拆，导线穿心就行。投用后上位机能画出电流曲线，某一路掉到设定值以下就报警，车间反馈是查极板比以前快多了。
某自来水厂二级泵房，泵组电机原先只靠热继电器保护，能跳闸但不能预警。水泵叶轮卡涩、进水不足导致空转的时候，电流变化不算剧烈，等跳闸已经耽误供水了。现场电机电流在140A左右，选了200A档，导轨安装，4~20mA进原PLC。值班人员现在在触摸屏上能看到每台泵的实时电流，几台泵之间的偏差一大就安排检修。泵房的原话是，这次改动没动一次线路，调试当天就上线。
某通信基站机房的交流列头柜，单列电流在30A到80A之间，机房想监测每列的负载情况，但柜内空间小，装互感器加电流表接线太多。现场选的是100A档，电压输出进就近的采集模块，DC 24V电源从监控箱取。穿孔式的好处在这里体现得明显：一条线穿过去就完事，柜内不额外占位。机房维护人员反馈，后面扩容新增列头柜，照着同样的方式加就行，接线工作量很小。
| 产品描述 |
|
电量变送器是一种将被测电量参数（如、等信号）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。按照被测量的不同，主要可以分为交流电流变送器、交流电压变送器、直流电流变送器、直流电压变送器。广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。 为方便选型，产品的所需参数详列如下 1、电流大小（）2、连接方式（）3、信号类型（）4、安装方式（）5、供电电源（） |
| 产品参数 |
|
●安装方式 ：平面螺钉固定 ●原边额定电流 : 5A;10A;50A;100A;200A;300A；500A；600A；800A；1000A；用户指定 ●原边测量范围 : 10A;20A;80A；150A；300A；400A；600A；700A；900A；1200A ●额定输出 : 1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定 ●辅助电源 : DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,DC±15V;用户指定 ●负载能力 : 电压输出：5mA；电流输出：6V ●线性度 ：0.1% ●准确度 ：1级 ●过载能力 ：30倍标称输入 ●隔离耐压 ：3kV/50Hz,1Min ●失调电压 ：≤10mV ●温度漂移 ：≤100PPM/℃ ●频带宽度 : 20~5KHz ●消耗电流 : 〈5mA+输出电流 ●响应时间 : ●工作温度 : -10℃~+70℃ ●储存温度 : -25℃~+85℃ |

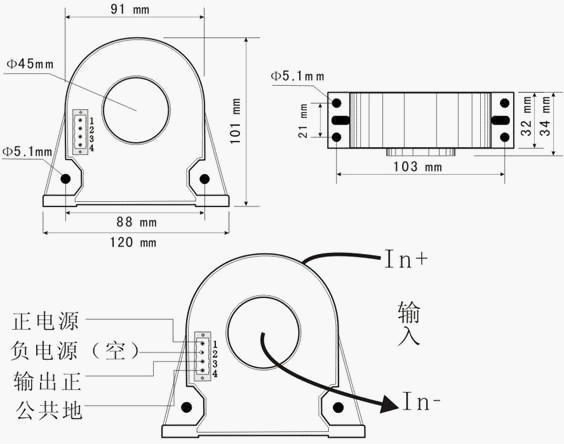

产品外形尺寸及接线定义图 |
|
使用说明：产品规格参数及端子定义以产品标识为准。 |

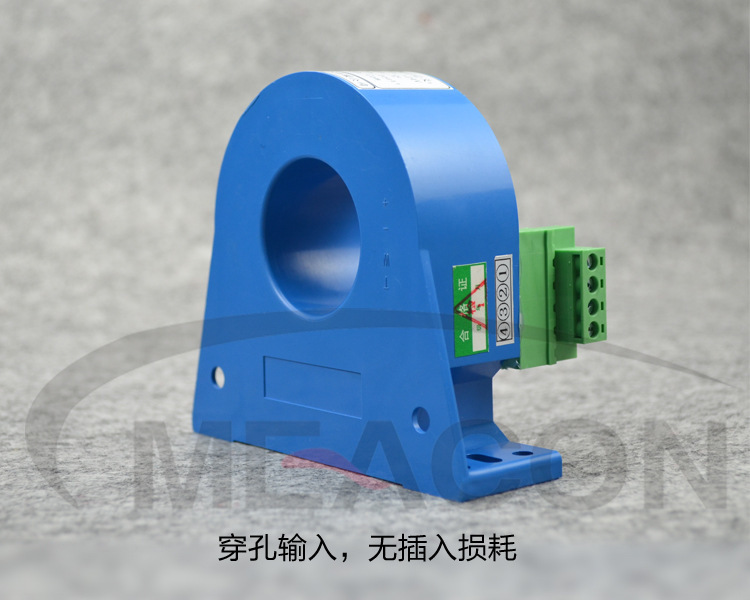

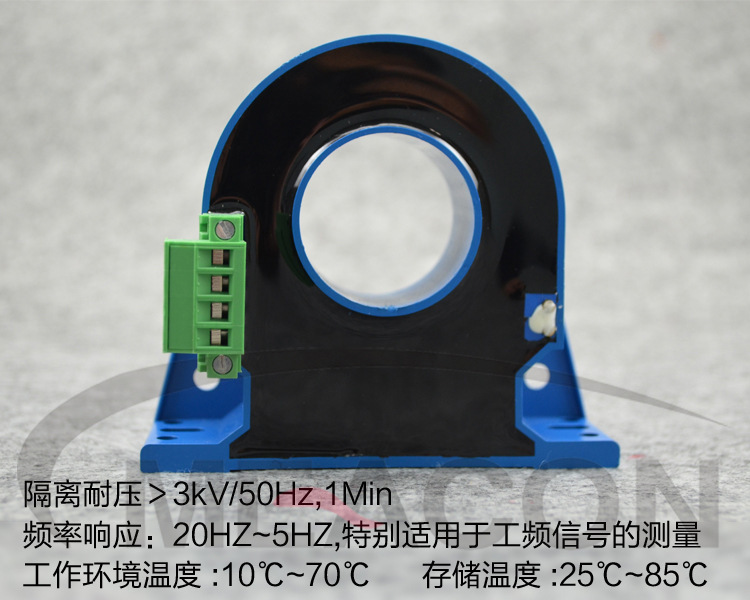

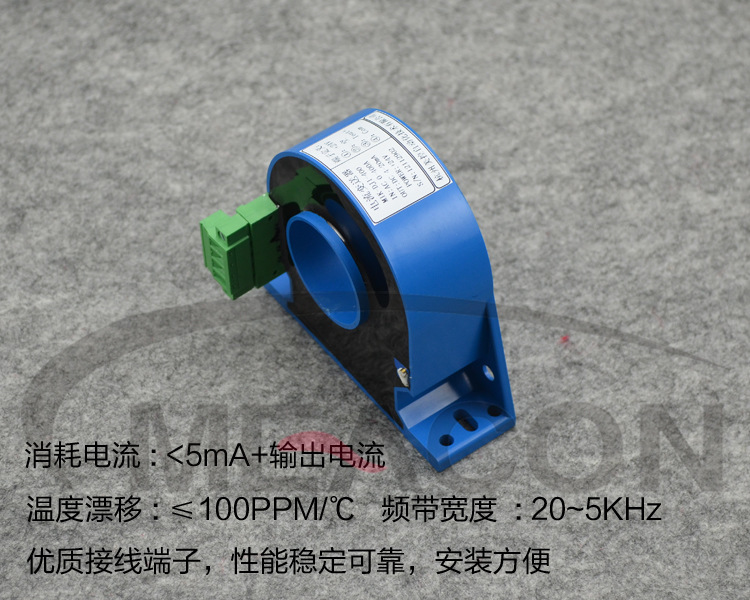

产品实拍图片 |
|
|

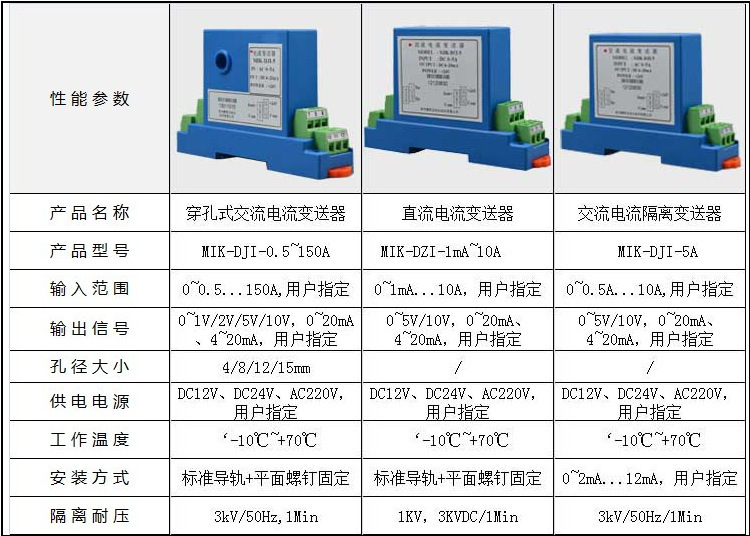

| 产品种类参数对比 |
|
|
：
