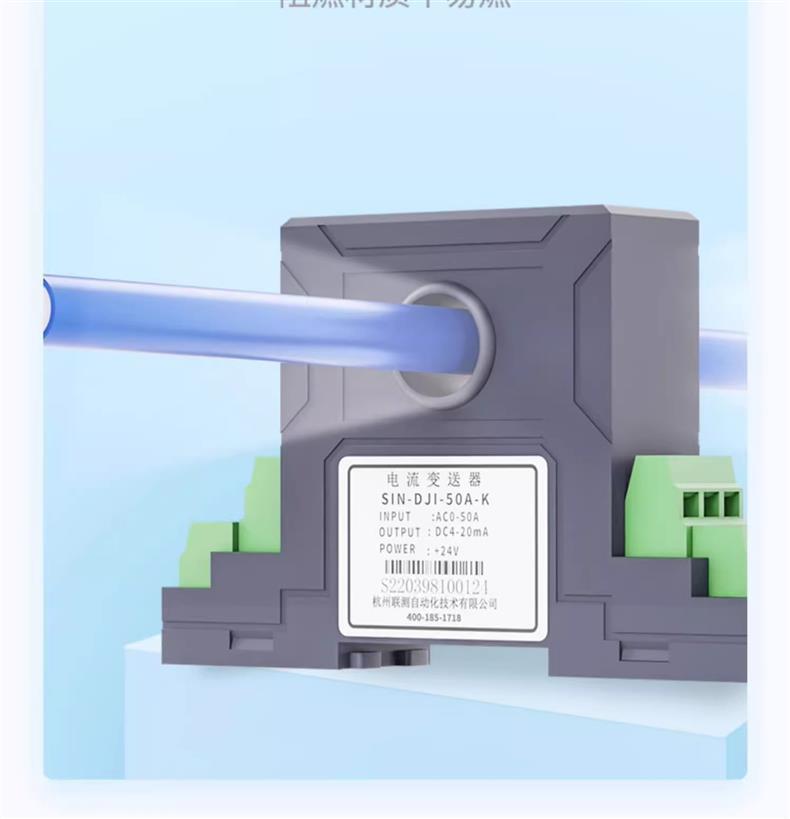

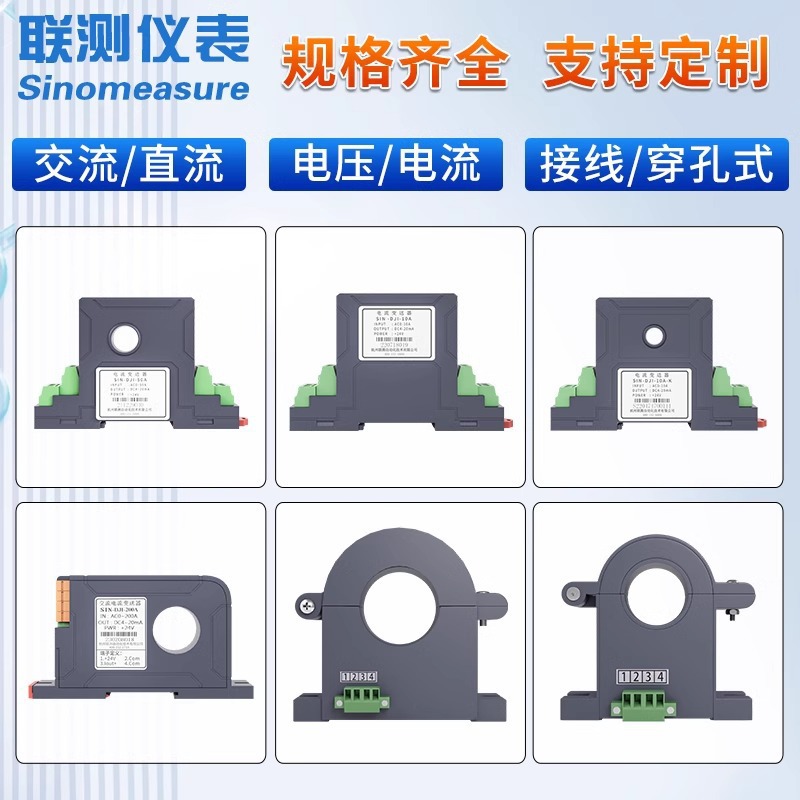

联测这台穿孔式电流变送器，你拆开包装先看两样：侧面那条 35mm 导轨卡槽，和正面贯通的穿线孔。这一款在选型表上没有单独刻一个型号代号，它本身就是一条产品线，靠量程、孔径、输出方式、供电四个维度组合出规格。下单前把现场的实际电流报全，比背一个型号更要紧。
我干了十六年现场调试，这类表装过多少自己都记不清。下面按特点、参数、行业、安装、注意、故障走一遍，中间把踩过的坑点出来，你照着避就行。

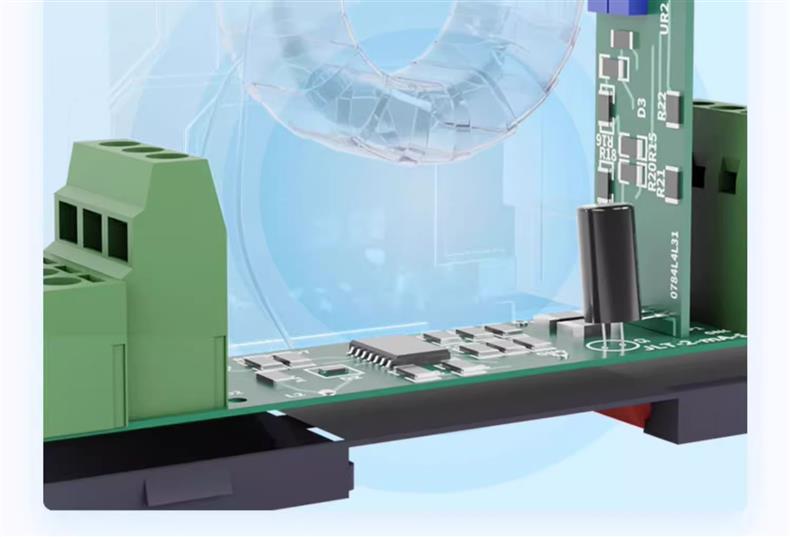

它的测量原理是霍尔效应配合磁芯聚磁，被测导线从孔里穿过，一次侧和二次侧不做电气直连。隔离耐压做到 DC2500V。这条在变频器、伺服驱动旁边的柜子里很有用，主回路的浪涌不容易串进采集通道，把 PLC 的模拟量板卡打坏。

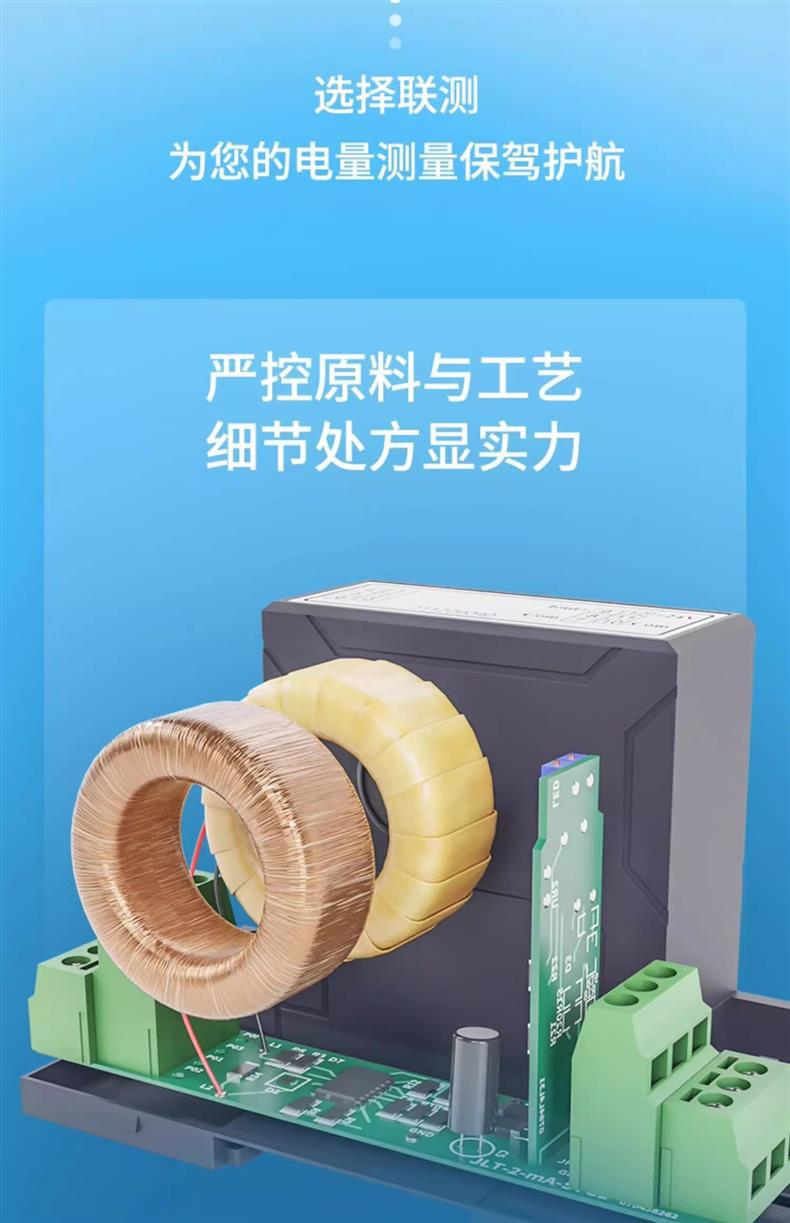

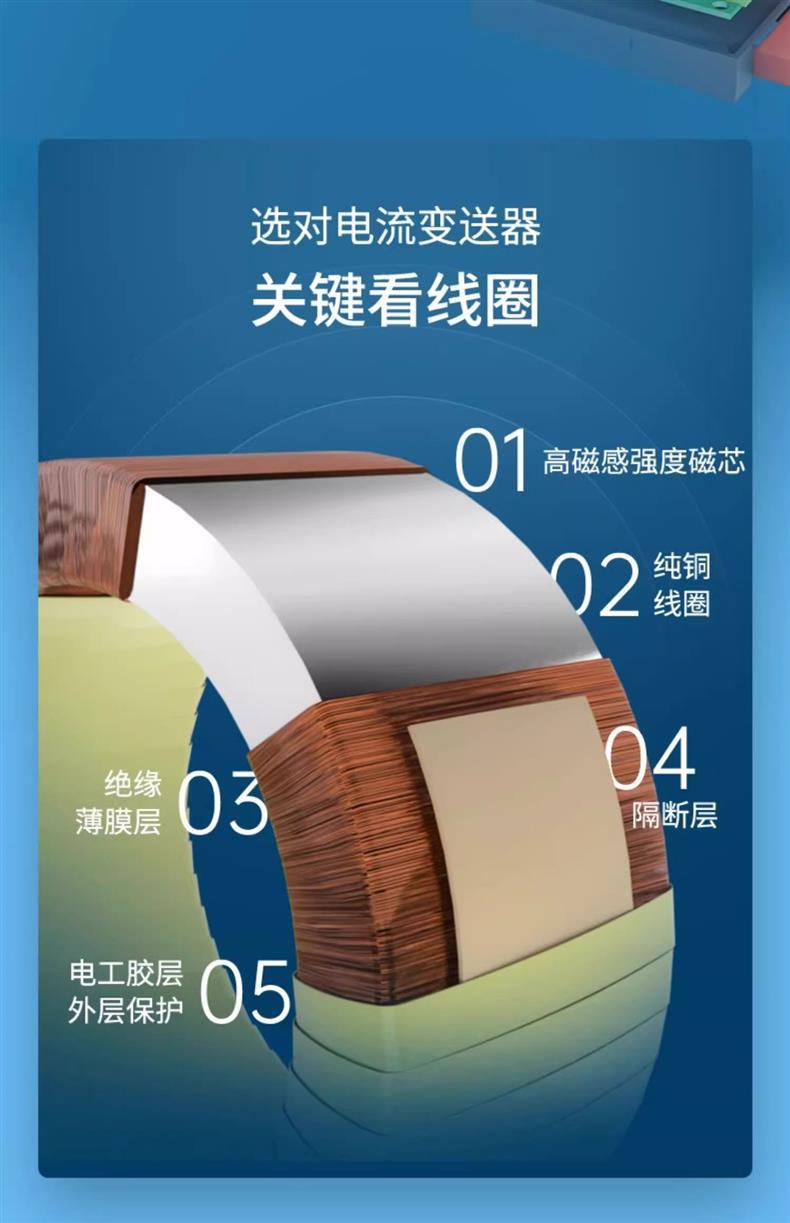

线圈是纯铜绕的，磁芯用高磁感强度材质，好处最后落在发热上。你摸过老式互感器就知道，大电流下铁芯烫手，温漂跟着往上涨。外壳用 ABS 阻燃材质，内部加了防雷模块，强隔离抗浪涌是它和普通开环互感器拉开差距的地方。

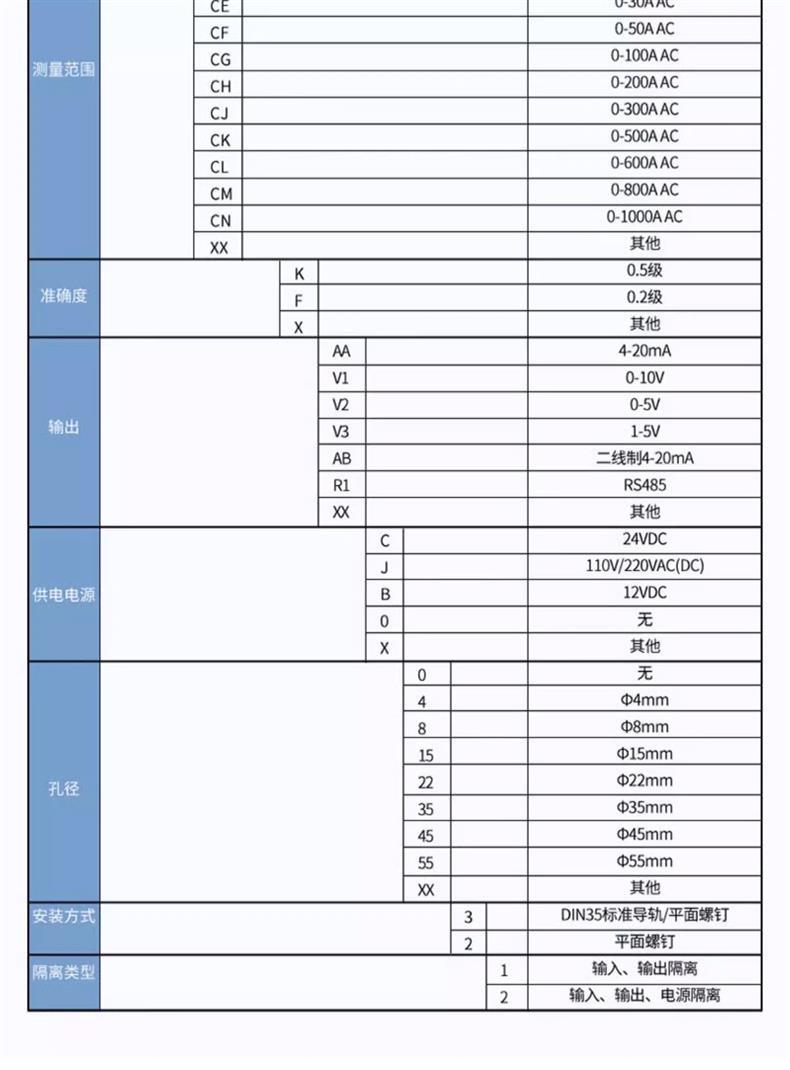

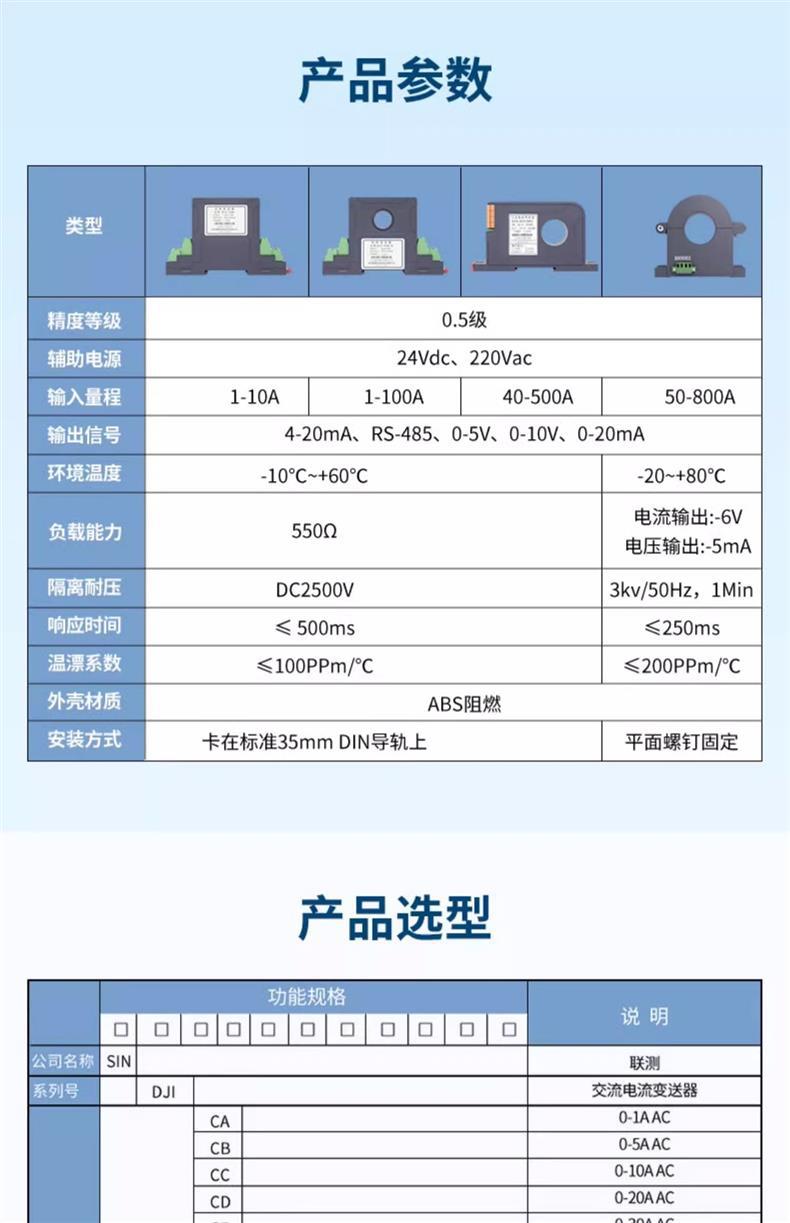

参数表按规格维度拆开看，别只盯一行。表里写“部分规格”的地方，都是选型时要单独点明的项，默认发货是基础档。
| 参数名称 | 参数值 |
|---|---|
| 精度等级 | 0.5 级，部分规格可达 0.2 级 |
| 输入电流量程 | 0-5A、1-10A、1-100A、40-500A、50-800A |
| 输出信号 | 4-20mA、RS-485、0-5V、0-10V |
| 辅助电源 | 24Vdc、110V/220Vac(DC) |
| 负载能力 | 550Ω |
| 隔离耐压 | DC2500V，部分规格 3kV/50Hz |
| 响应时间 | ≤500ms，部分规格 ≤250ms |
| 温漂系数 | ≤100PPm/℃，部分规格 ≤200PPm/℃ |
| 环境温度 | -10℃~+60℃，部分规格 -20℃~+80℃ |
| 穿孔孔径 | 无孔、4mm、8mm、15mm、22mm、35mm、45mm、55mm |
| 外壳材质 | ABS 阻燃 |
| 安装方式 | 35mm DIN 导轨或平面螺钉固定 |
量程和孔径是两套独立的选型维度，不绑死。同样一台 1-100A 的表，你可以要 22mm 孔，也可以要 35mm 孔，看现场走的是单根导线还是铜排、截面多大。孔径从无孔一直排到 55mm，孔选小了导线穿不过去，别指望扩孔，直接换规格。
输出和供电按柜内条件定。4-20mA 给 PLC 模拟量模块和数显仪，RS-485 走总线接记录仪，0-5V、0-10V 多用于测试台和数据采集卡。供电有 24Vdc，也有 110V/220V 的交直流通用款，柜里能取到哪种就选哪种。负载 550Ω 指模拟量输出能带的最大回路阻抗，回路里串进去的采集端电阻加线路电阻超过它，读数会往下掉。

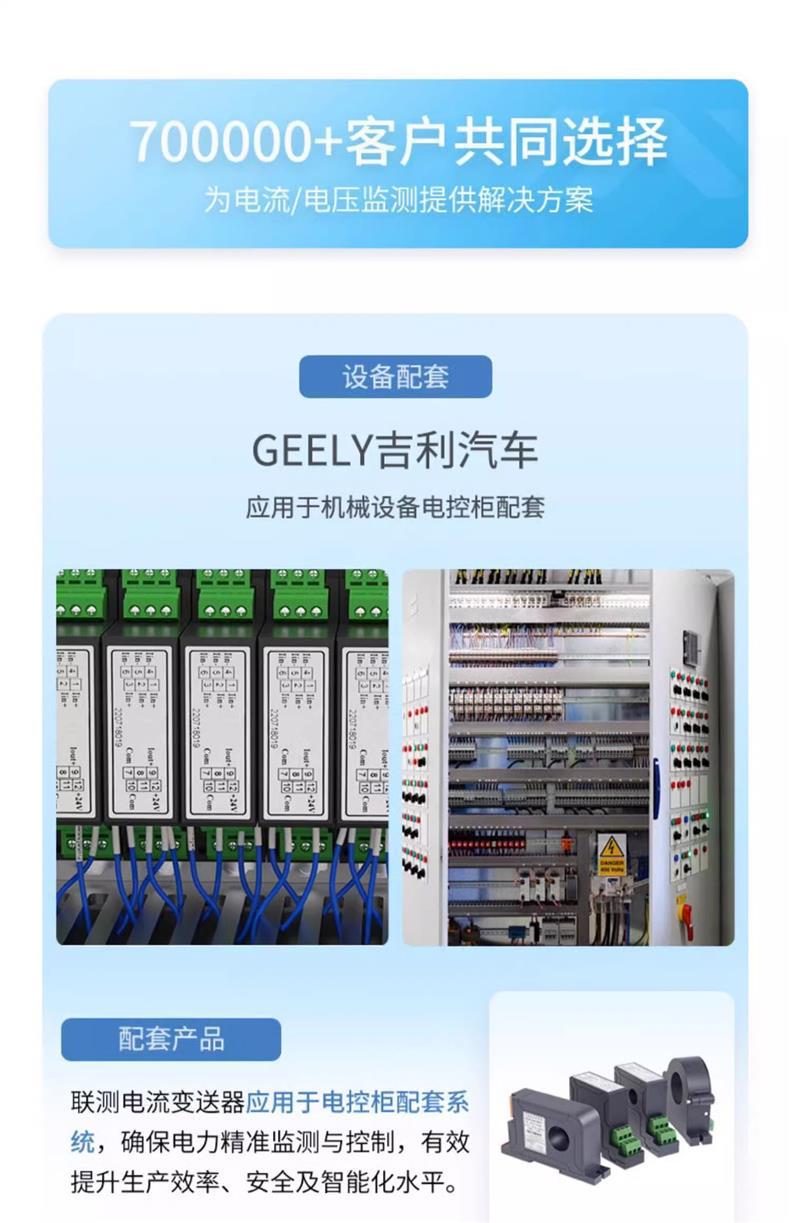

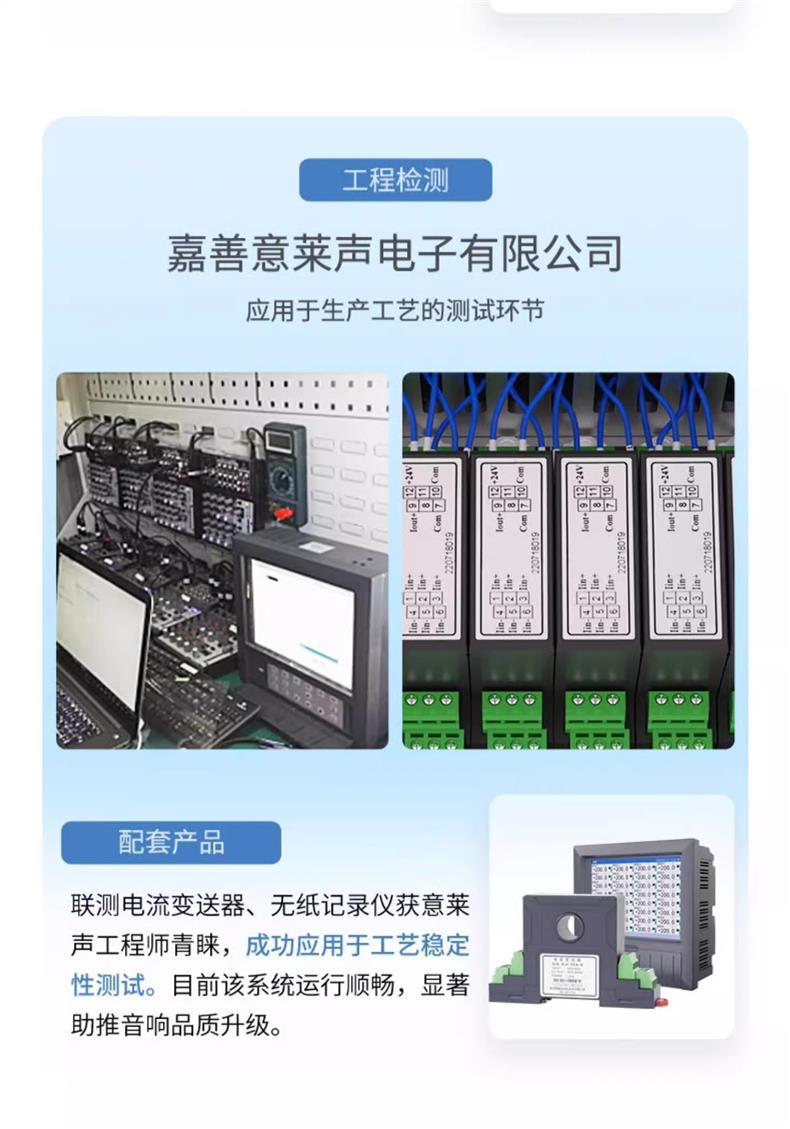

用得最多的是机械设备电控柜配套，柜内要给 PLC 提供电流和电压反馈，做监控和联锁。汽车制造线上也有批量应用，吉利汽车的配套系统就是这一类，主要集中在电控部分。音响测试那类工艺稳定性试验用得也不少，测试台要长时间盯着功放和电源的电流变化。

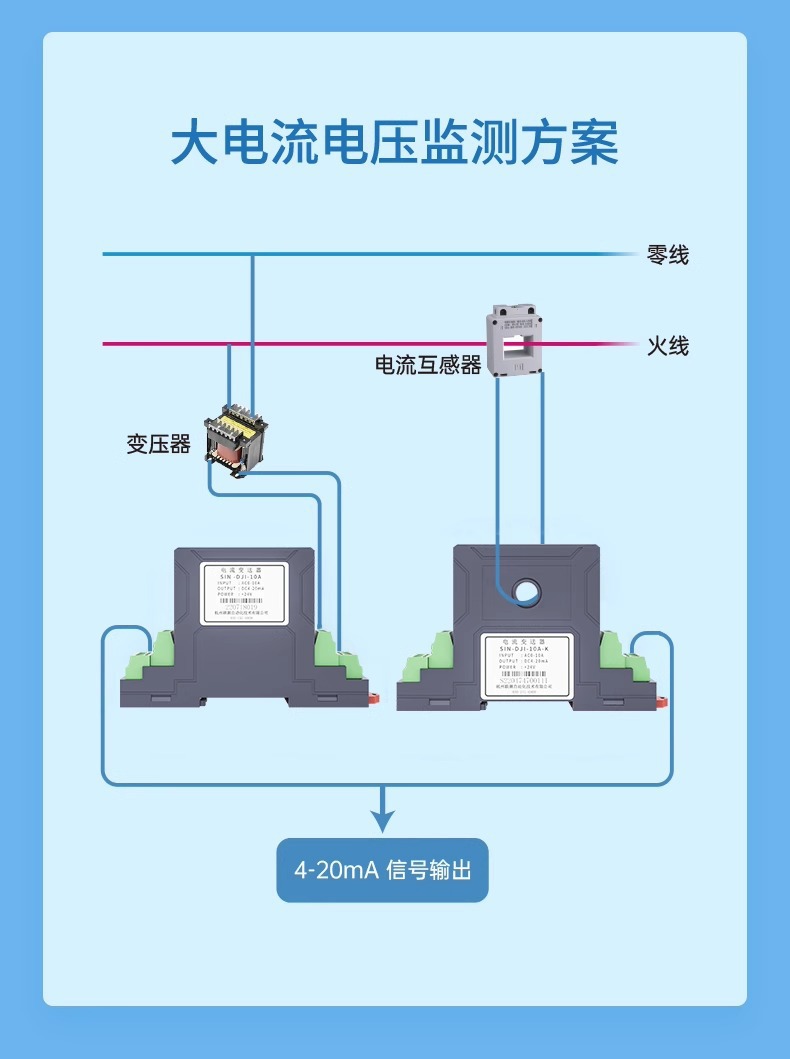

配电柜里的 PLC 系统配上记录仪或数显仪，能扩出更多功能，比如电流曲线留存和越限报警。工程检测和生产工艺测试环节也常见它的身影，尤其是需要把一次侧和二次侧彻底隔开的场合。
它支持标准 35mm DIN 导轨卡装，也支持平面螺钉固定。导轨装拆方便，后期换表不用动线；螺钉固定适合振动大的设备本体上。装的位置离变频器输出侧远一点，信号线和动力线分槽走。
穿线方向别搞反，表体上一般标了电流流向，穿反了读数会出现负值或者干脆不动。接线前确认供电电压和表上铭牌一致，24Vdc 的接到 220V 上，当场就报废。
使用环境在 -10℃~+60℃，部分规格可放宽到 -20℃~+80℃。柜内温度高、通风差的，选宽温那档。孔周边别堆线，留出散热空间，ABS 外壳长期贴着热源会变形。
选型是第一步，也是返工最多的一步。量程按额定电流往上留一档余量，压得太死，启动冲击电流一上来就顶到 20mA，曲线削平了你什么都看不出来。精度要求高、小信号测量的场合，直接点 0.2 级那档，别拿 0.5 级的表硬凑。
还有一条容易被忽略：穿孔式表不做电气直连，但二次侧仍然可能有感应电压，拆线前先把采集端断开，再动手。备件别混放，不同量程的表外形一样，标签掉了很难分辨。
先查供电和穿线方向。多半是供电没到位，或者导线穿反了，也有把一次侧导线穿到孔外的情况。处理：拿万用表量表体供电端子，正常了再看电流方向标记，穿反就把导线掉个头。
先查负载电阻和周围干扰源。多半是回路总阻抗超过 550Ω，或者信号线和动力线捆在一起走。温漂大也是一个原因，环境温度超出标定范围就会这样。处理：把回路电阻降下来，信号线单独走槽，宽温场合换成 -20℃~+80℃ 那档规格。
先查接线和终端电阻。多半是A、B 接反，或者总线两端没加匹配电阻，波特率设得太高、线又拉得太长。处理：先对调 A、B 试，再在两端各加一只 120Ω 电阻，波特率降一档。
先查实际工作点是不是落在量程的尾部。多半是量程选大了，几十安的表去测几安的电流，信噪比不够。处理：换成 1-10A 甚至 0-5A 的小量程规格，别指望大表测小电流能准。
最后提醒一句：换表之前先把旧表的量程、孔径、输出方式抄在纸上，再拆线。我见过太多人拆完拿着三根线站在柜门前猜，一猜一下午。
