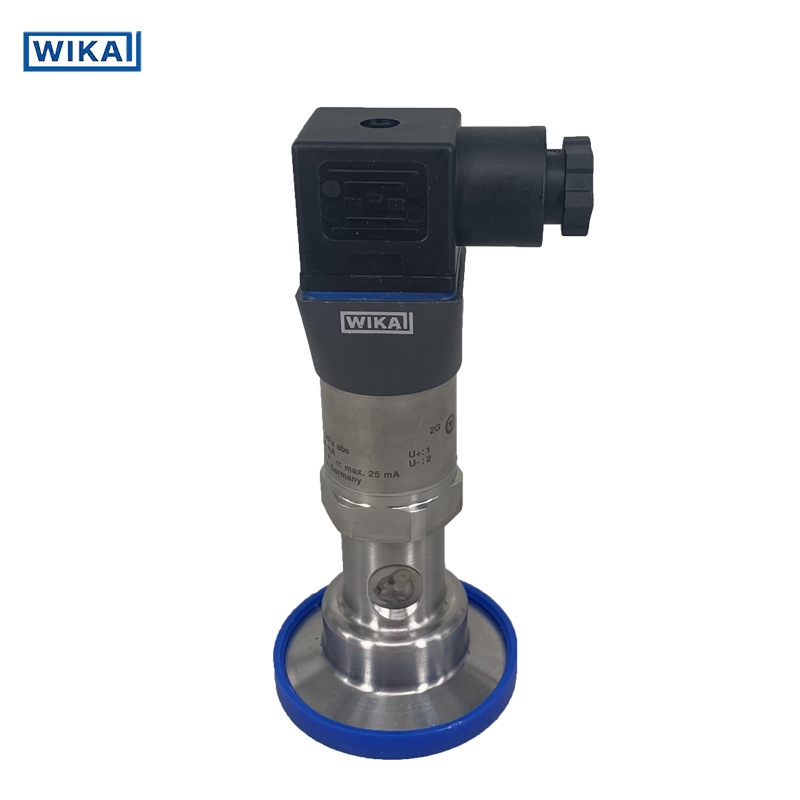

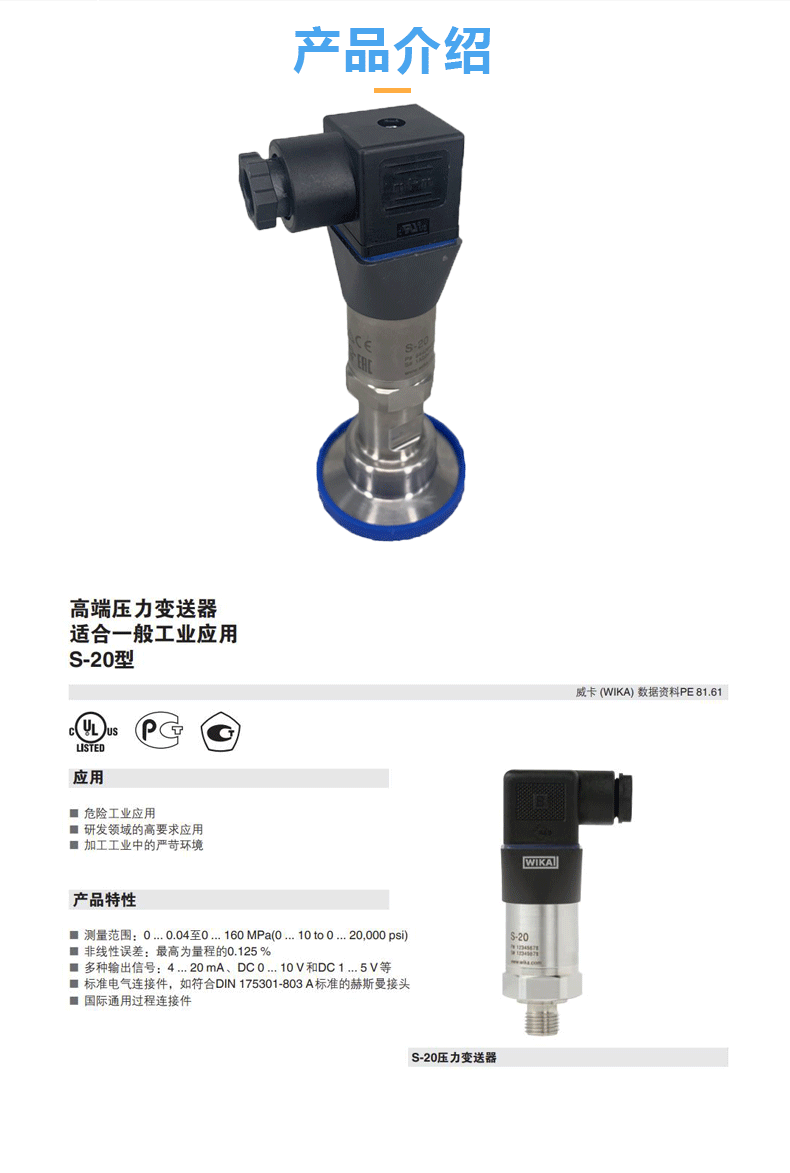

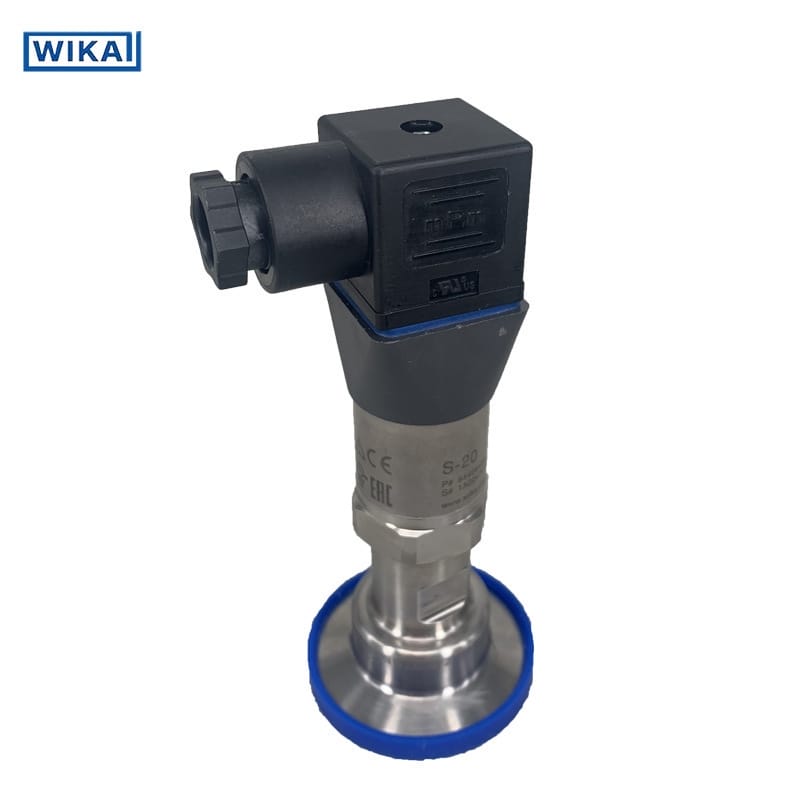

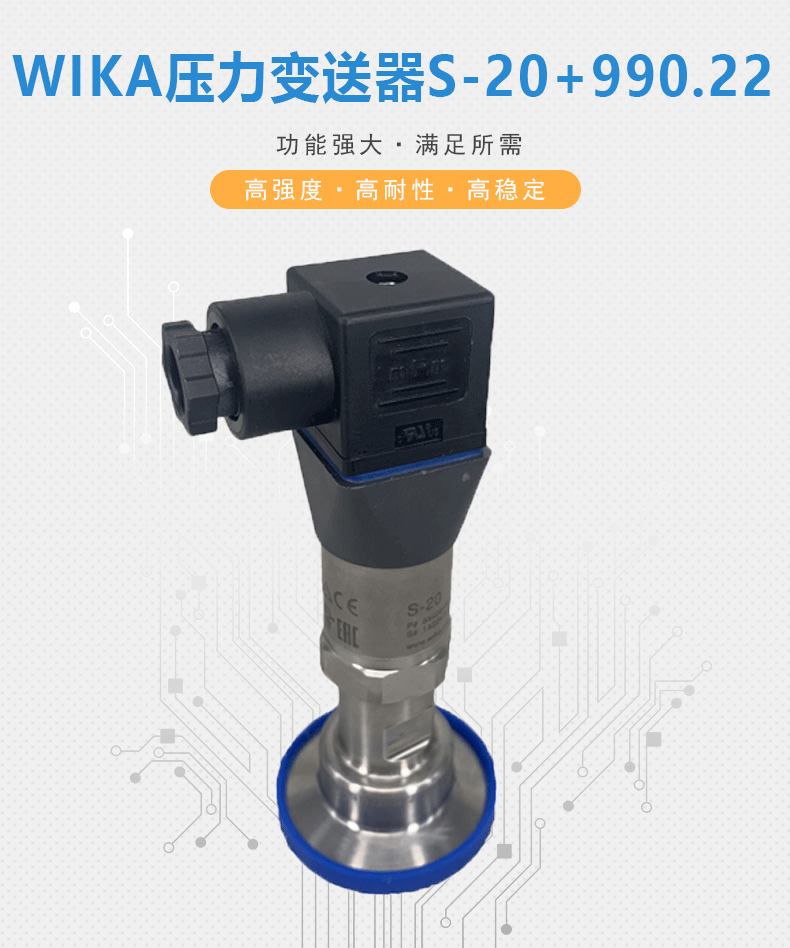

说实话，很多一线采购员拿到WIKA的报价单时，最头疼的就是型号对应关系。今天咱们把S-20和990.22这两个名字拆开揉碎讲清楚。S-20是这套变送器的电子模块代号，你可以把它理解为“大脑”，负责信号处理和供电；而990.22则是具体的传感器机械结构系列号，也就是直接接触介质的“身体”。两者组合在一起，才构成完整的工业用隔膜压力变送器。

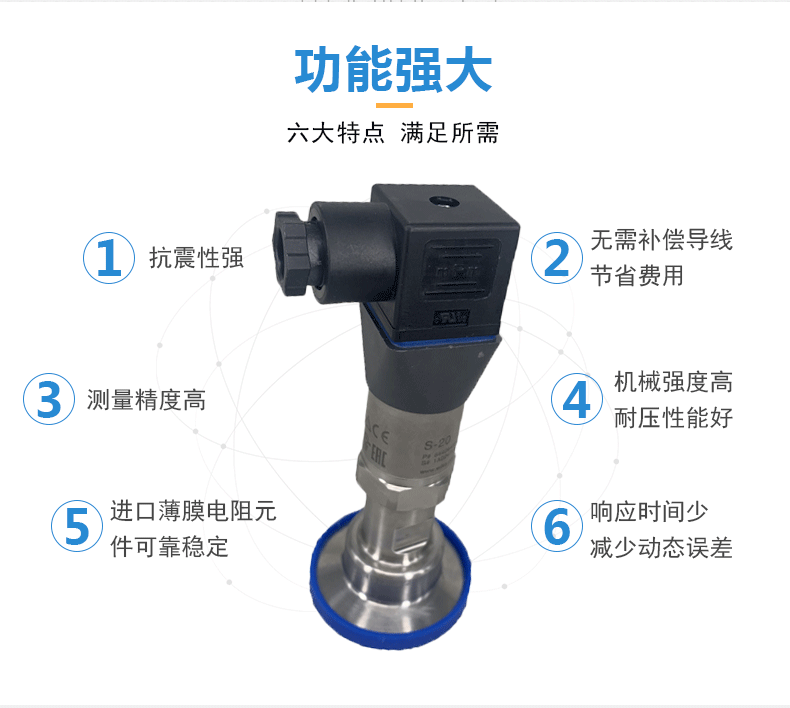

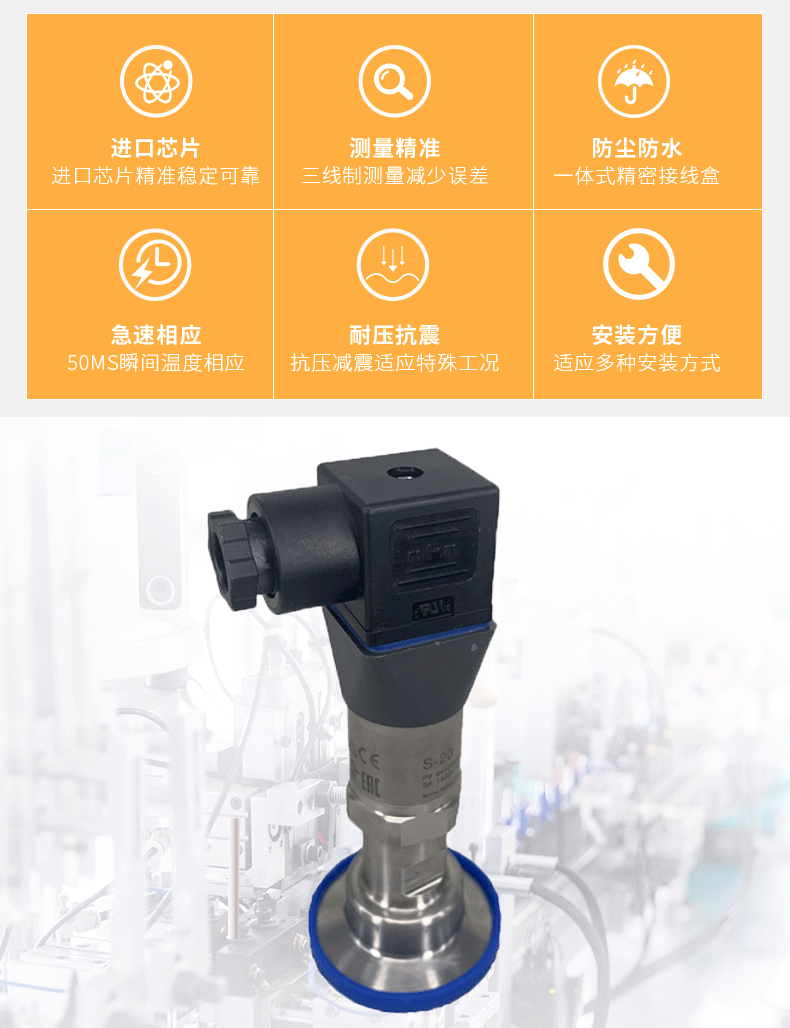

这套组合最大的优势在于稳定。我们这边常年处理工厂备件替换，发现只要工况不是极端恶劣，这对组合的故障率很低。它采用进口薄膜电阻元件，非线性误差能控制在量程的0.125%以内。这个精度对于大多数过程控制来说绰绰有余。另外，它的瞬间温度响应能力达到50ms，这意味着当管道压力快速波动时，读数不会滞后太多，PLC接收到的信号更真实。
耐用性也是车间主任关心的重点。高强度一体式构造加上防震防水设计，让它在振动强烈的泵房或户外环境里也能坚持工作。特别是它的过压保护能力，标准配置就能承受3倍满量程的压力冲击，这比很多杂牌货强得多。
为了让你对着图纸能直接勾选，我们把关键参数整理如下。请注意，S-20模块决定了输出方式，而990.22的结构决定了耐压和材质选项。
| 参数项目 | 具体规格/说明 |
|---|---|

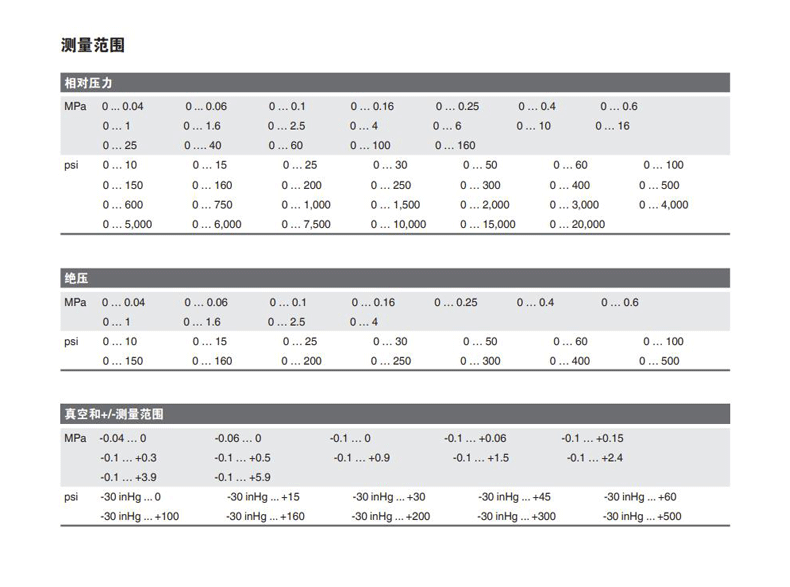

| 测量范围 | 相对压力：0...0.04 MPa 至 0...160 MPa 绝压：0...0.04 MPa 至 0...4 MPa 真空及双向：-0.1...+3.9 MPa 等（依具体量程而定） |
| 精度等级 | 非线性误差最高为量程的0.125% |

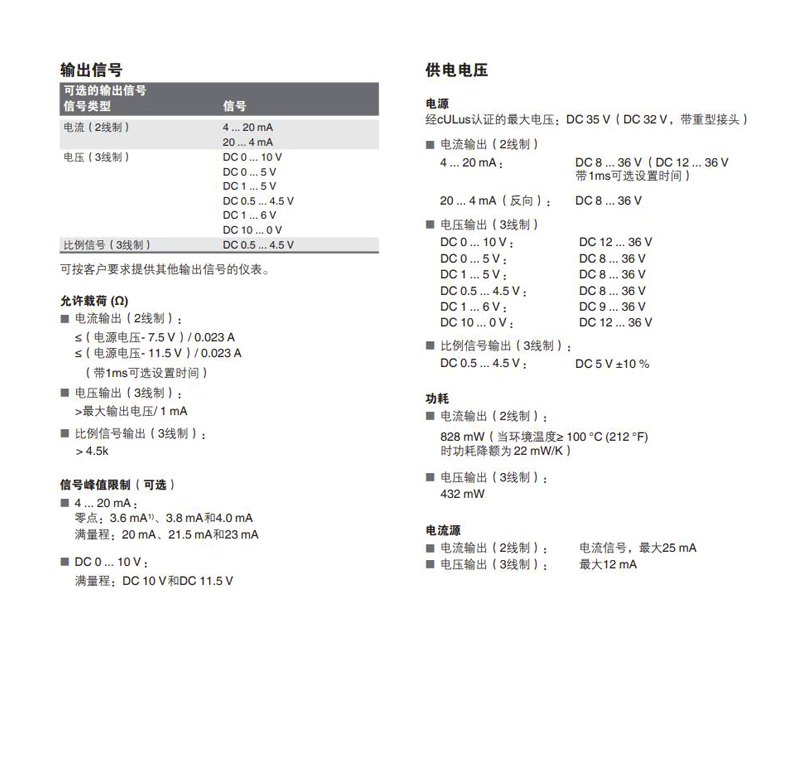

| 输出信号 | 2线制：4...20 mA（可选反向20...4 mA） 3线制：DC 0...10V、0...5V、1...5V、0.5...4.5V、1...6V等 比例信号：DC 0.5...4.5V |
| 供电电源 | DC 8 ... 36 V（经cULus认证最大电压DC 35V，具体依输出类型定） |

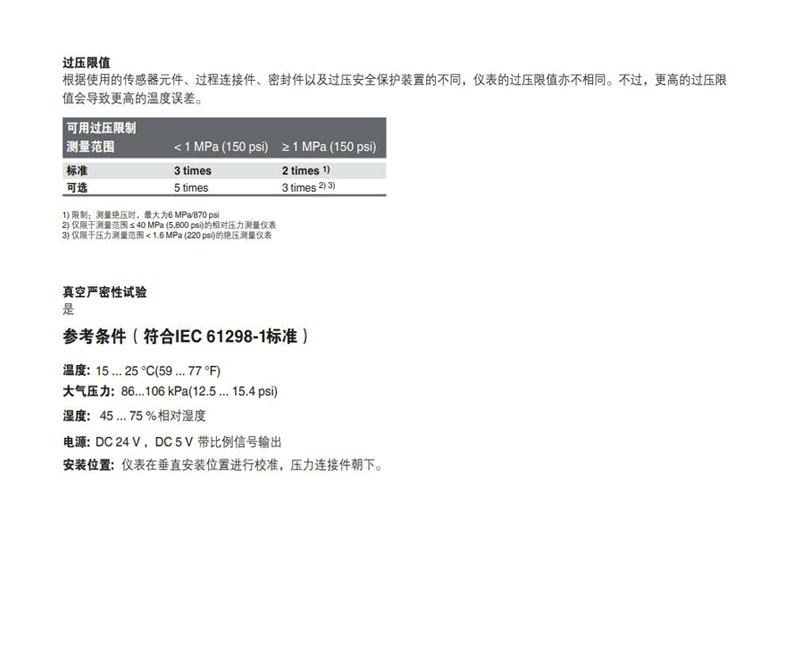

| 过压限值 | 量程 <1 MPa：标准3倍，可选5倍 量程 ≥1 MPa：标准2倍，可选3倍 |
| 功耗限制 | 电流输出最大828mW，电压输出最大432mW |
| 环境温度 | 参考温度15...25℃，湿度45...75% RH；适应户外极端低温及高温 |
这套设备主要用在三个场景。第一是一般工业流程的压力监测，比如水处理厂的加药管路或者食品厂的气控阀门。第二是危险工业场景，化工车间那些腐蚀性介质，只要选对了990.22系列的隔膜材质，S-20的电子部分就能隔离在安全区。第三是研发和高要求加工领域，因为它的三线制测量减少了引线误差，不需要额外的补偿导线，既省材料又省调试时间。
现场多半这么装：仪表在垂直位置进行校准效果最好，压力连接件朝下。这样如果有冷凝水积聚，会顺着隔膜片流走，而不是渗进电子腔体。如果你非要水平安装，记得定期排污。

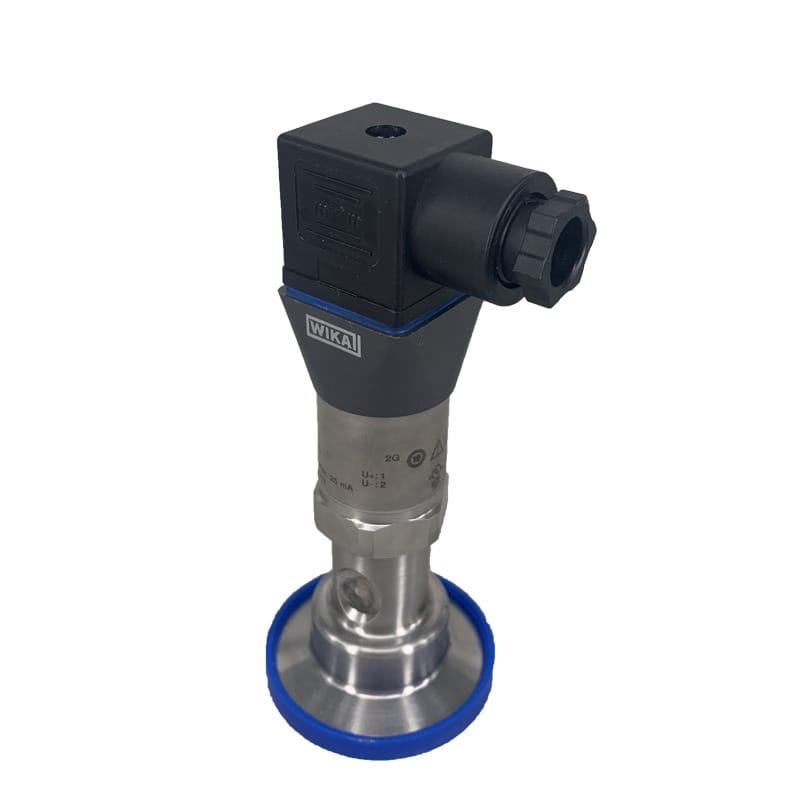

电气连接方面，它通常配备符合DIN 175301-803A标准的赫斯曼接头。这种接头插拔方便，维护时不用拆螺丝，直接拔插头就能换表。过程连接件支持国际通用标准，如G1/4、M20x1.5等螺纹，你可以根据现场管道接口定制转接头，不必担心买回来拧不上去。
有几个坑你必须避开。首先，过压限值虽然标称很高，但长期超压运行会导致零漂。如果工况经常有压力尖峰，建议在前面加缓冲管或限流阀，别指望变送器硬扛。
其次，高温降额是个容易忽略的点。当环境温度超过100℃时，功耗需要按22mW/K进行降额处理。简单说，就是太热的时候，你不能让它全功率跑，否则内部电路寿命会缩短。如果必须在高温区使用，尽量把S-20模块远离热源，或者选用耐高温线缆延伸接线。
最后，选型时要看清输出类型。4-20mA的两线制最省事，适合长距离传输到PLC；而0-10V等电压输出抗干扰稍弱，适合短距离接入本地显示仪表。选错了信号类型，后期改造成本很高。
去年我们在某电镀厂的含铬废水车间做过一次替换。原来的国产变送器在强腐蚀环境下，三个月就坏一个，主要是接头处渗漏导致电路板烧毁。车间主任急着找替代方案，我们推荐了WIKA S-20搭配990.22系列的哈氏合金膜片版本。安装后，由于采用了密封性更好的赫斯曼接头和耐腐蚀外壳，半年过去了没报过一次故障。现场反馈说，最明显的改善是读数不再乱跳，以前因为接地不良引起的干扰噪声，换成三线制高精度模块后基本消失了，自动加药泵的投料量因此变得非常精准。
另一个案例发生在某自来水厂的二级泵房。那里的水泵启动频繁，管道震动极大，普通变送器经常因为焊点开裂导致断线。他们之前用的品牌经常需要重新焊接，维护量很大。换上S-20+990.22后，看中了一体式高强度构造。运行一年下来，没有任何松动迹象。而且因为它支持反向输出（20-4mA），正好适配了他们老系统中一个特殊的控制器逻辑，省去了中间转换模块的费用。现在那批变送器已经服役两年多，除了定期校验外，完全免维护。
还有一家小型制药企业，他们在冻干机配套的气路系统上使用了这款变送器。由于需要极高的数据稳定性来保证药品质量，他们对精度要求严苛。S-20模块的非线性误差0.125%让他们通过了GMP审计中的数据完整性检查。现场工程师提到，50ms的温度响应速度解决了以前冬天开机预热阶段读数偏差大的问题，现在一开机就能进入正常控制模式，大大缩短了批次生产时间。
