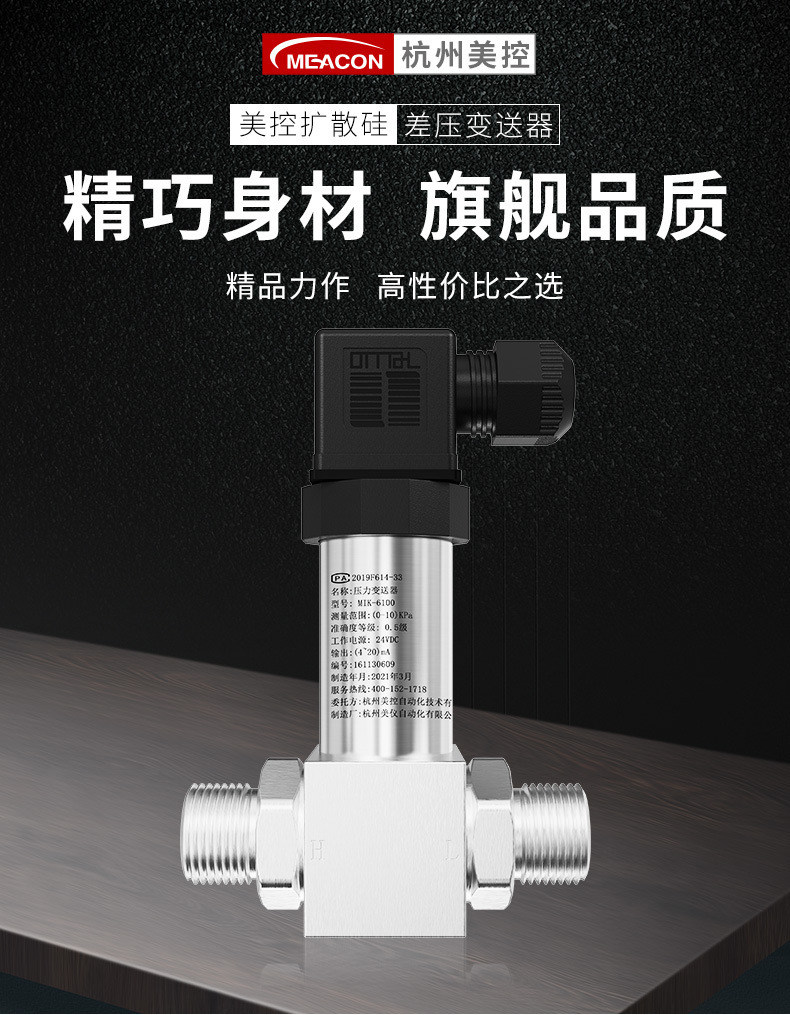

美控一体化差压变送器这款，我这些年装下来最大的感受是：它不难装，难的是你得先想清楚压差从哪儿取、怎么引。这次整理的原料只有一篇，是通用资料，原文没标细分型号，所以下面按整个系列讲——凡是资料里出现的量程、输出、过程接口选项，我都分开列清楚，你拿着自己的选型单逐条对。

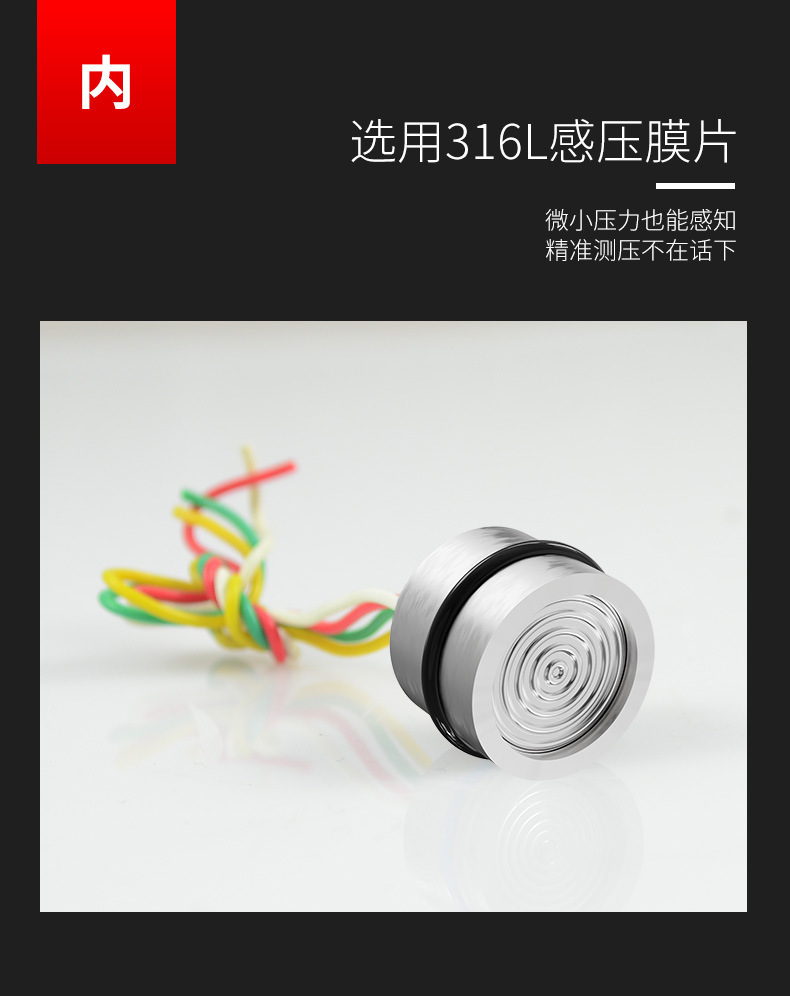

芯体用的是进口扩散硅，这是这类一体化差压变送器的主流做法。精度做到0.5级，响应时间≤10ms，按上升到90%FS计。别小看这10ms，风管静压、气密性检漏这类工况，慢半拍你就抓不住压力曲线里那个尖峰。

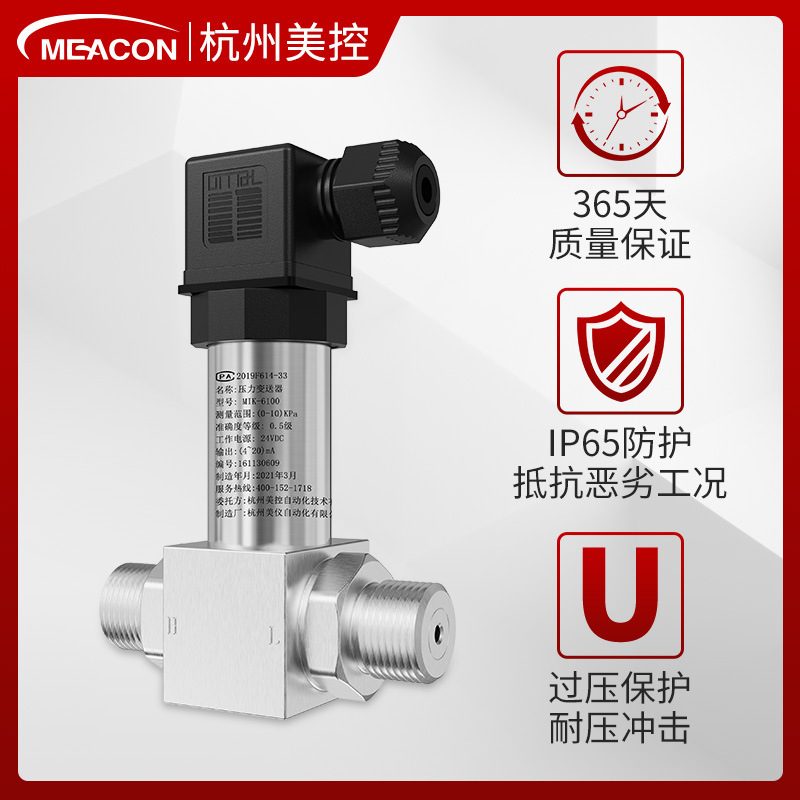

出厂前逐台过高温老化和电磁兼容性测试，过压保护也做在里面，过载压力按150%FS标。防护等级IP65，挡喷水不挡泡水，这一点装的时候要留神。

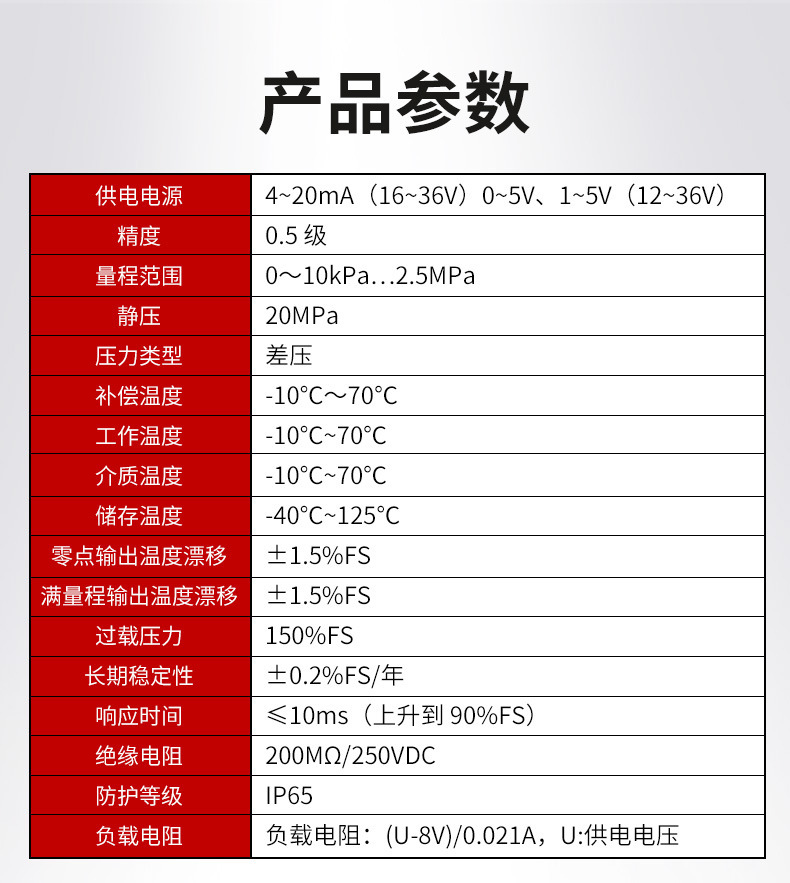

下面这张表是基础档的参数，也就是量程0~10kPa那一档，现场用得最多。系列里往上还有别的量程档，最大做到2.5MPa，量程一变，精度和温漂的表现也会跟着变，别拿这张表去套2.5MPa那台。选型样本上，这类一体化差压变送器一般按MIK-6100系列的口径去查。
| 参数名称 | 参数值 |
|---|---|
| 系列型号 | MIK-6100系列（选型样本口径） |
| 测量范围 | 0~10kPa（基础档），系列上限2.5MPa |
| 准确度等级 | 0.5级 |
| 工作电源 | 24VDC |
| 输出信号 | 4~20mA（两线制）；可选0~5V、1~5V |
| 补偿温度 | -10℃~70℃ |
| 工作温度 | -10℃~70℃ |
| 介质温度 | -10℃~70℃ |
| 储存温度 | -40℃~125℃ |
| 零点输出温度漂移 | ±1.5%FS |
| 满量程输出温度漂移 | ±1.5%FS |
| 过载压力 | 150%FS |
| 长期稳定性 | ±0.2%FS/年 |
| 响应时间 | ≤10ms（上升到90%FS） |
| 绝缘电阻 | 200MΩ/250VDC |
| 负载电阻 | (U-8V)/0.021A，U为供电电压 |
| 防护等级 | IP65 |

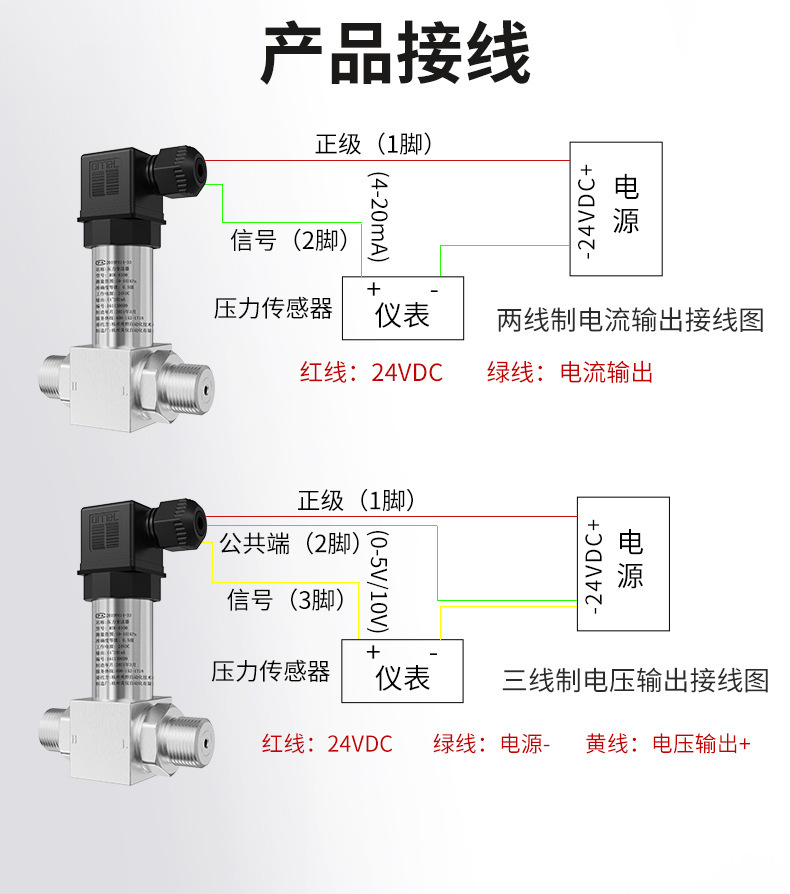

负载电阻这一条现场最容易忽略。(U-8V)/0.021A，24V供电算下来上限大约760Ω。你要是串了一级隔离器，再加一块无源显示表，很容易顶到界上，那时候表不是坏了，是带不动。三线制输出（0~5V、1~5V）走线方式跟两线制不一样，接线时照图对，别凭手熟。

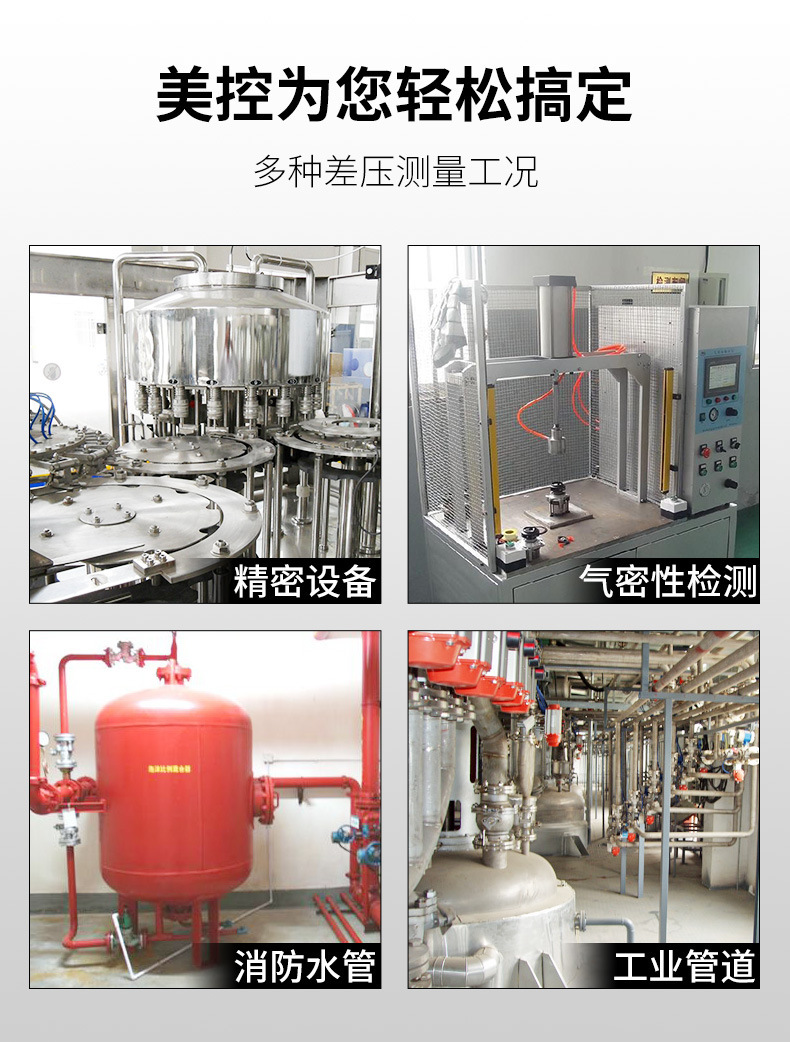

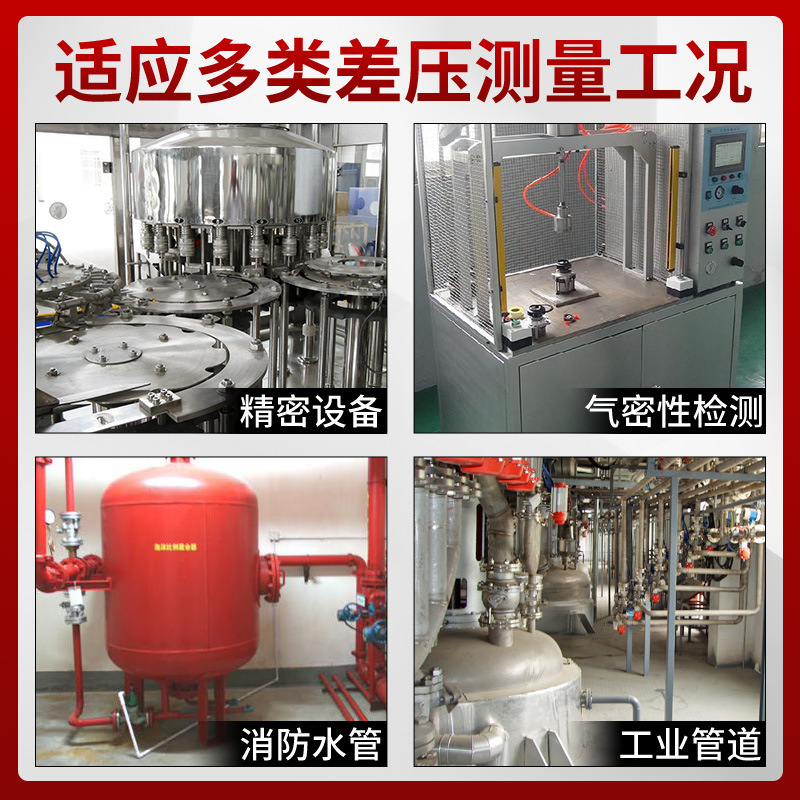

资料里点名的有三类：工业管道压力监测、消防水管水压监控、精密设备气密性检测。实际现场还有一类没写进去但特别常见——送风口和风管的静压，以及过滤器前后的差压，这款本来就是按高精度送风压力传感器的路子用的。
同一台表，量程档选偏了，用在风管上就是浪费精度，用在小量程气密性上又容易顶量程。选型的时候把正常工况压力和最大波动值都报给供货方，让他们帮你定档。

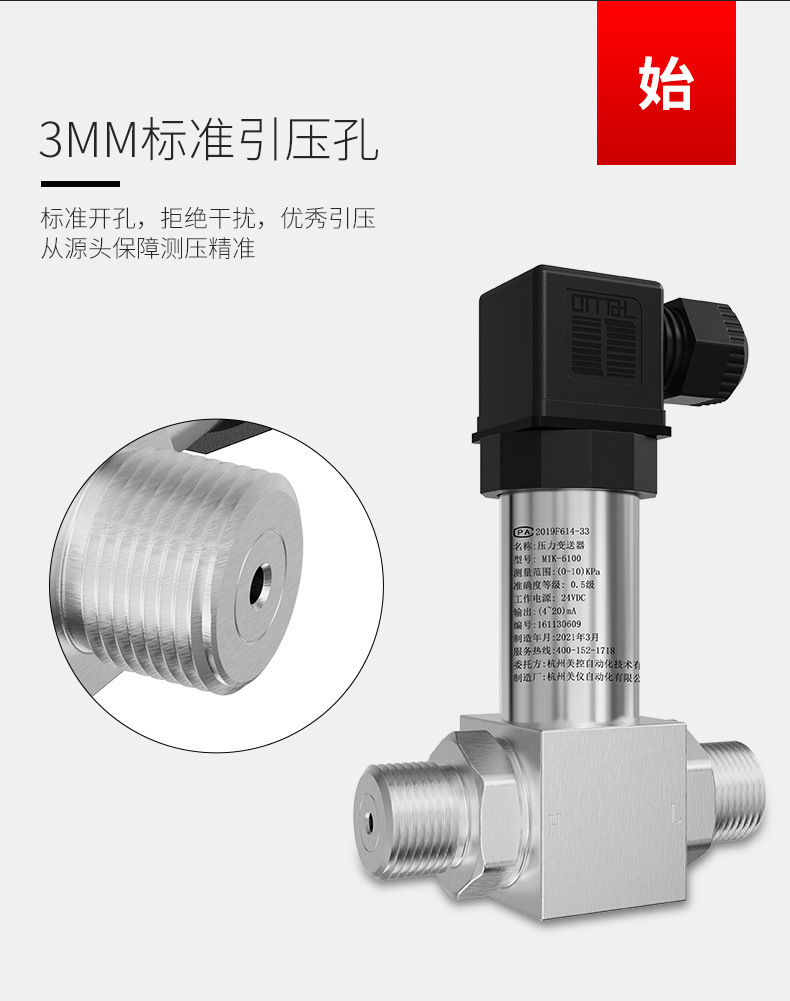

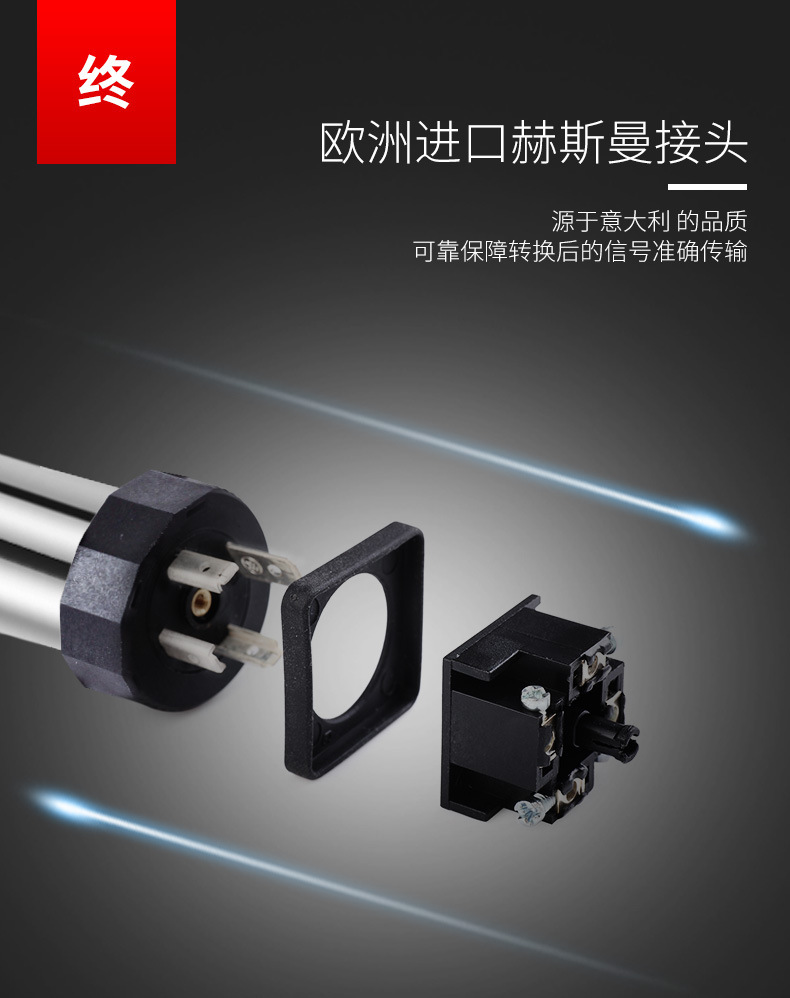

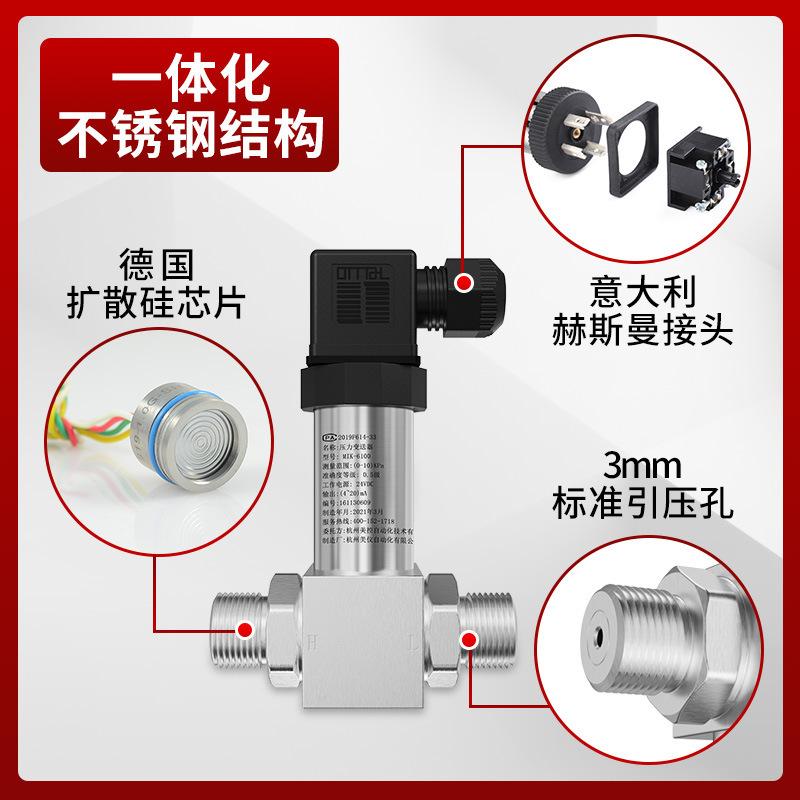

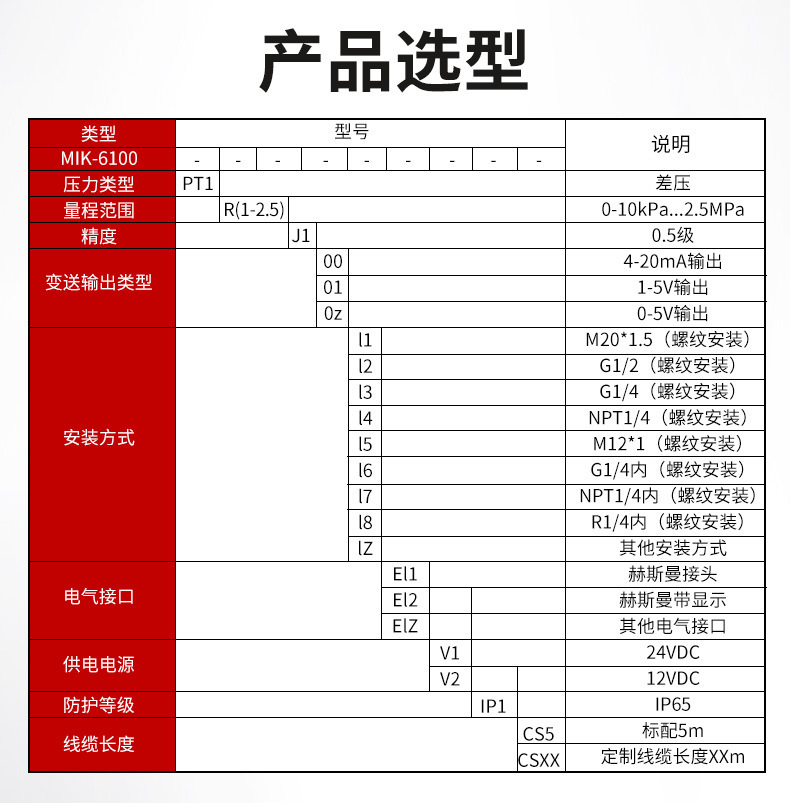

过程接口提供M20×1.5、G1/2、G1/4这几种常用螺纹，NPT1/4属于特殊安装方式，得单独提。电气接口有赫斯曼接头和带显示的赫斯曼接头，其他形式可以定制。线缆标配5m，要长的提前说。环境温度按-10℃~70℃考虑，储存能到-40℃~125℃。
我见过有人图省事，把变送器直接拧在振动大的泵出口管上，用了不到两个月接线端子就松了。差压变送器该装在支架上，引压管用软一点的方式过渡，壳体别吃管道的力。
第一件要说的是量程。过载余量只有150%FS，有人觉得差压表抗造，开阀的时候一把全开，水锤上去那一下就把芯体顶了，这种损坏不在保修范围里。开阀要慢，先开平衡阀再开高低压侧，这是老规矩。
还有一条跟清洗有关：壳体别拿高压水枪冲，接头那点密封挡不住水柱。需要开盖接线或者调零，先断电泄压再动手。
下面这四个现象，是我在风管、水管和检测台上都碰到过的，按顺序查，基本能定位。
现象：上电后输出直接顶满，或者控制柜报超量程。先查两件事——高低压侧是不是接反了，另一侧是不是敞着大气。多半就是H、L接反，或者只有单边受压。处理方式：关机泄压，把两根引压管对调，或者把低压侧正确引到对应取压点，再重新对一次零点。
现象：压力加上去了，电流恒在4mA附近，纹丝不动。先查取压阀开没开、导压管堵没堵、H侧有没有真进压。多半是引压阀没开到位，或者导压管里堵了、积了气。处理：关阀泄压，拆开取压口吹一遍，液体管路排气、气体管路排液，然后慢慢开阀看电流跟不跟。
现象：没人动它，读数一天比一天高一点，没什么规律。先查介质温度和环境温度，再看两边导压管有没有积液、液柱高度是否一致。多半是超了补偿温度，或者两侧液柱不等高、密封处有微渗。处理：把变送器挪到温度低的位置，重新排液、把两侧引压管高度调平，然后做一次零点校准。零点温漂和满量程温漂都标着±1.5%FS，温差大的地方会很难受。
现象：现场表头有数，控制柜那边收不到，或者数值乱跳。先查接头有没有进水、屏蔽层怎么接的、回路负载有没有超。多半是赫斯曼接头里进了潮气，屏蔽两端都接地形成环流，或者串接的负载超了(U-8V)/0.021A这个上限。处理：拆开接头吹干，装回去的时候涂一点防水胶，屏蔽改成柜内单端接地，负载超了就把无源表挪走或者提高供电电压。
最后提醒一句：差压变送器最怕的不是超压，是引压管里那股你看不见的气或液。装完别急着走人，开阀稳定十分钟，盯着电流看完一个完整波动再签字。
