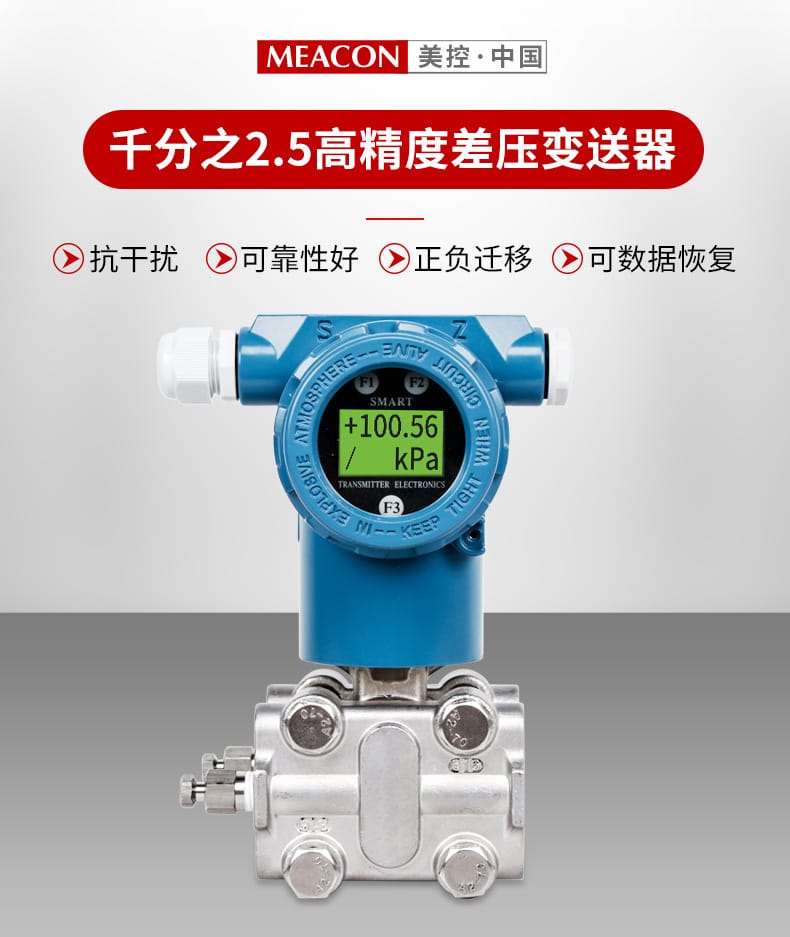

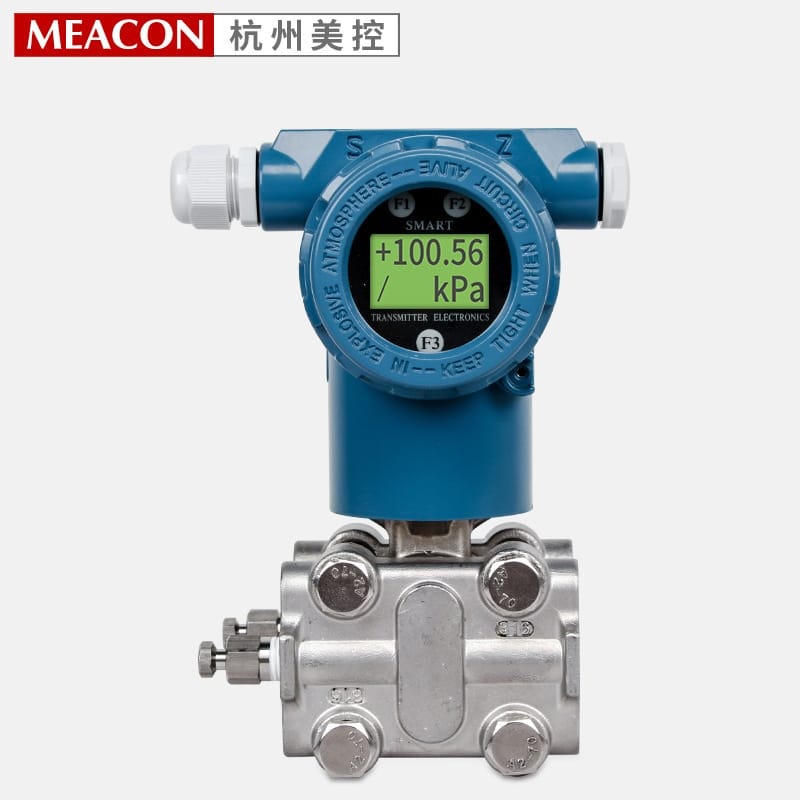

美控3051差压变送器的选型表不算长，真正让人卡住的是后面两栏代码：A打头的管量程，J打头的管接液材质。表体本身是电容式敏感元件配两线制电路，量程档和材质档定下来，精度、静压余量、能用多少年基本也就定了。这篇把这两组代码拆开说，顺带交代各档分别适合什么工况。

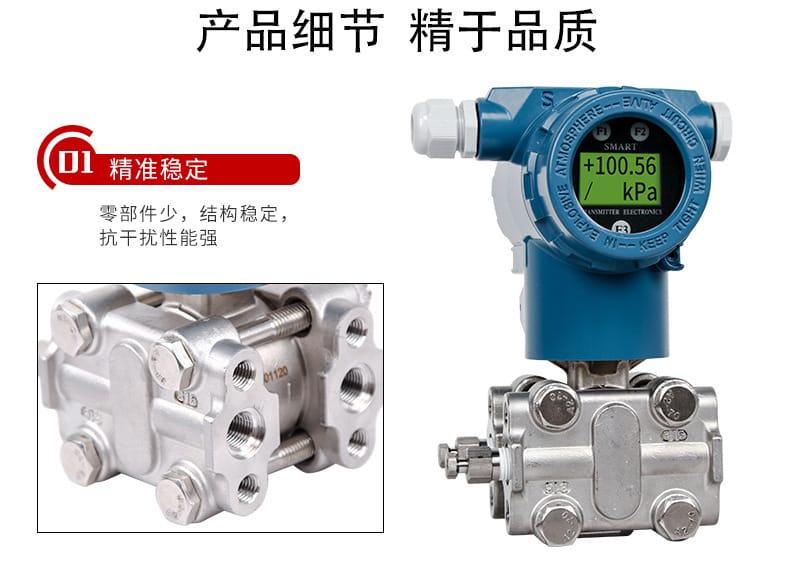

先说共同的部分。3051用的是电容式差压敏感元件，可动部件少，这是它抗干扰能力和长期稳定性做得住的主要原因——隔离膜片受差压变形，电容极板间距跟着变，电路把电容量转换成4~20mA。零件少意味着密封点少，泄漏风险和零点漂移都相对可控。
精度是这台表的主打项。基本误差0.25%，一致性误差、重复性误差、回差都落在±0.25%这一档，灵敏度对下限值及量程变化量的响应小于0.01%。这里有个前提必须讲清楚：量程压到40kPa以下时，基本误差按0.5%算。这不是厂家偷工，量程越接近敏感元件的下限，温度和静压带来的相对误差占比就越大，电容式的表都躲不开这条规律。
输出方式三种：默认两线制4~20mA DC，可选1~5V DC三线制，也可以选HART智能协议。需要在中控室远程改量程、读诊断信息的场合，HART这部分预算值得花。

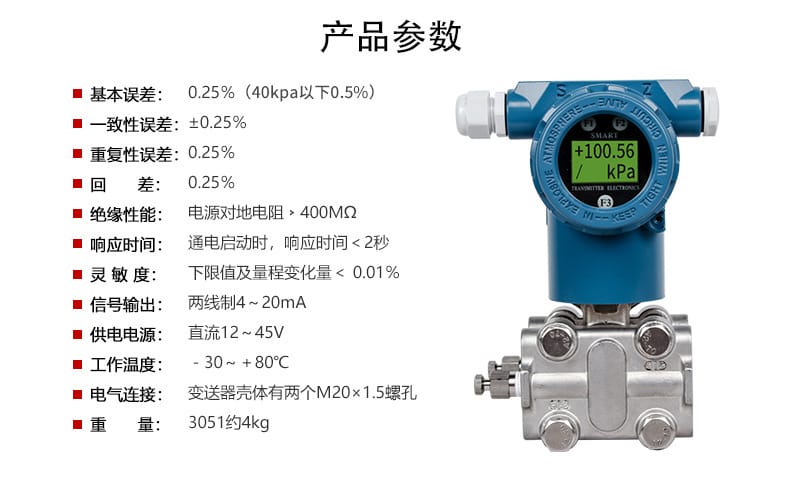

| 参数名称 | 参数值 |
|---|---|
| 精度等级 | 0.25级 |
| 基本误差 | 0.25%（量程40kPa以下为0.5%） |
| 一致性误差 | ±0.25% |
| 重复性误差 | 0.25% |
| 回差 | 0.25% |
| 灵敏度 | 下限值及量程变化量<0.01% |
| 响应时间 | 通电启动时<2秒 |
| 绝缘性能 | 电源对地电阻>400MΩ |
| 信号输出 | 两线制4~20mA DC；可选1~5V DC三线、HART智能协议 |
| 供电电源 | 直流12~45V |
| 工作温度 | -30~+80℃ |
| 电气连接 | 变送器壳体两个M20×1.5螺孔 |
| 产品重量 | 约4kg |

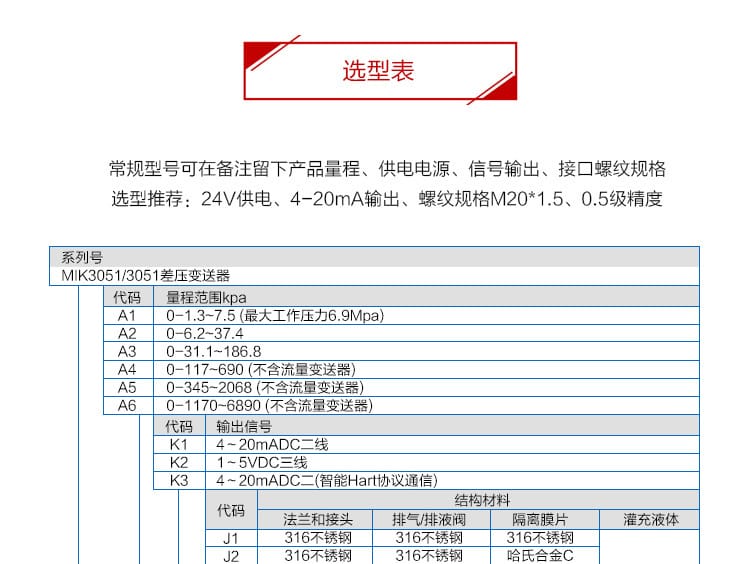

| 代码 | 量程范围（kPa） | 备注 |
|---|---|---|
| A1 | 0~1.3~7.5 | 最大工作压力6.9MPa |
| A2 | 0~6.2~37.4 | — |
| A3 | 0~31.1~186.8 | — |
| A4 | 0~117~690 | 不含流量变送器 |
| A5 | 0~345~2068 | 不含流量变送器 |
| A6 | 0~1170~6890 | 不含流量变送器 |
表格里的写法是0~最小量程~最大量程，中间那个数才是这一档能调到的下限，不是推荐值。算下来每档的量程比都在6:1左右，所以量程能调小，但小得有边界，不可能把A6档一路压到测几百帕。
A1档额外标了最大工作压力6.9MPa，这是该档允许的静压上限，不是被测差压的上限，两者别混。A4、A5、A6三档在选型表里注明不含流量变送器，如果这台表是拿来配孔板或均速管做流量测量的，量程档要按节流装置的计算结果重新确认，别直接照着压力量程套。
具体档位现货情况可以向上海阔思电子有限公司核对，量程档不同，交期差别往往比材质档大。

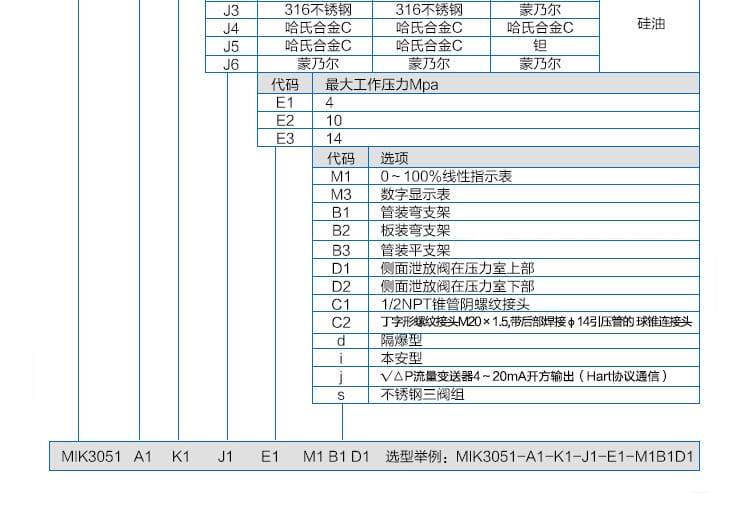

| 代码 | 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 |
|---|---|---|---|---|
| J1 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 |
| J2 | 316不锈钢 | 316不锈钢 | 哈氏合金C | 硅油 |
| J3 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | 硅油 |

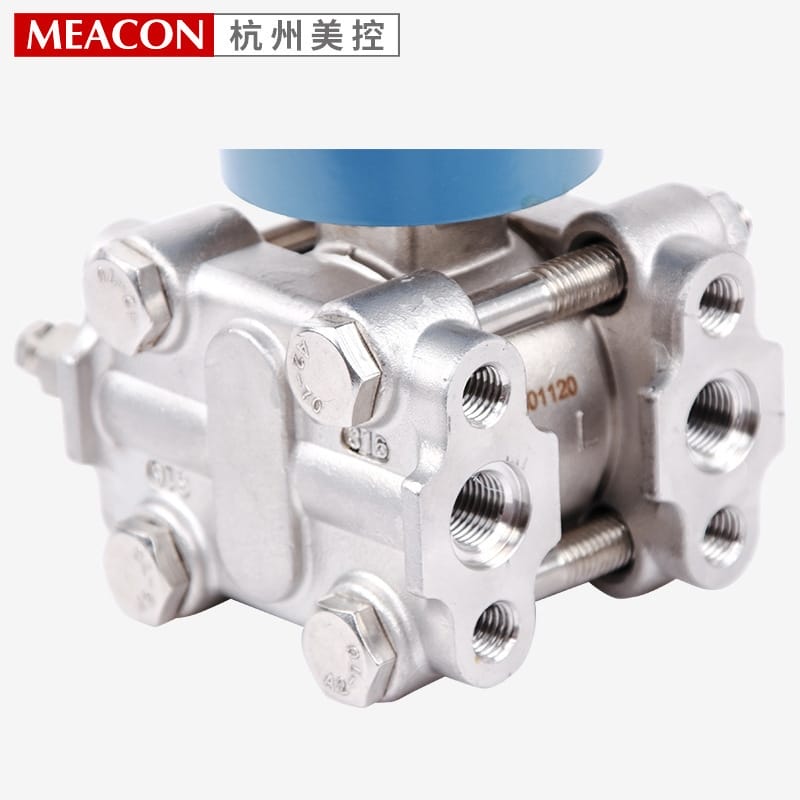

三档的差别只在隔离膜片。法兰、接头和排气排液阀都是316不锈钢，介质最先腐蚀、最容易出问题的偏偏就是那层薄薄的膜片，所以材质档选不选得住，看的其实是介质对膜片做什么。J1全316，配硅油填充，常规水、空气、油品用它就够，没有腐蚀性介质时选高档材质是浪费。J2换成哈氏合金C膜片，对付含氯离子的水、还原性酸更稳。J3用蒙乃尔膜片，氢氟酸、海水、浓碱这几类介质上比前两档合适。

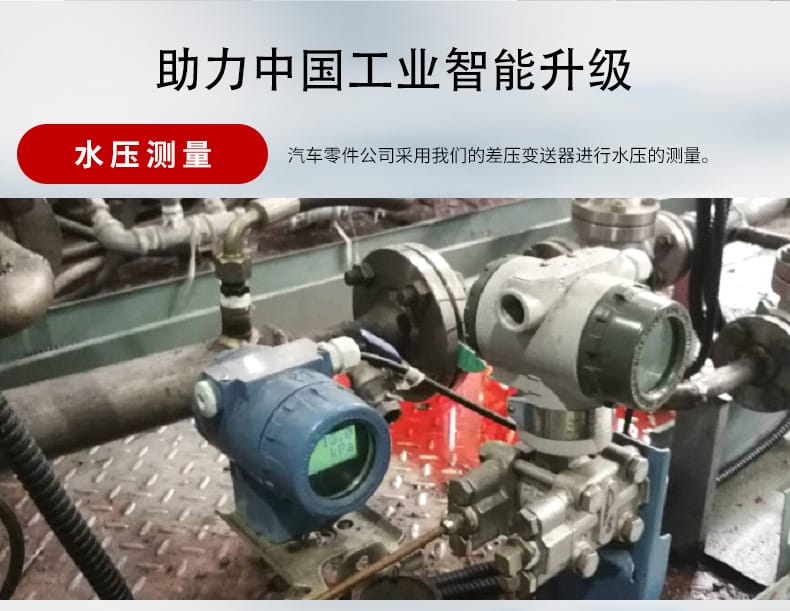

差压变送器能去的地方，本质上都是把两个压力相减：过滤器前后、节流件前后、罐体液位上下、风管内外。同一个型号换个量程档和材质档，就能从石化装置跑到药厂洁净间。
选行业的时候别只看介质名字，同一套装置里冷却水和工艺物料对膜片的要求可能完全不同，材质档要按最脏、腐蚀性最强的那一路定。

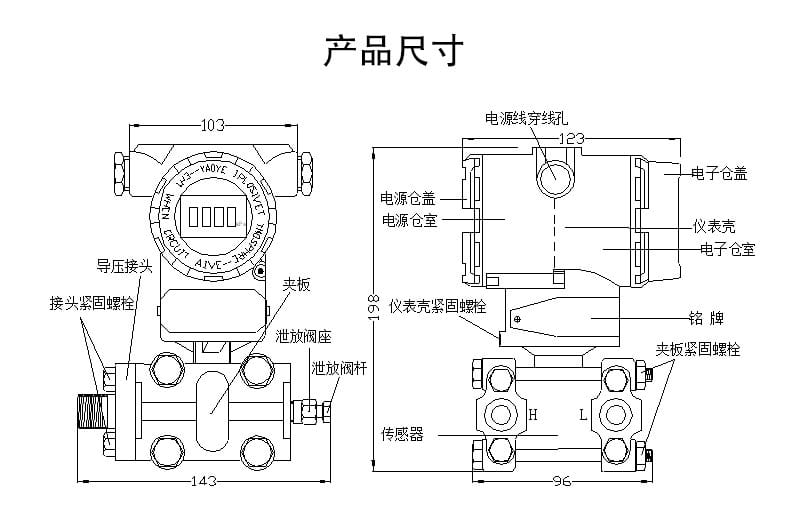

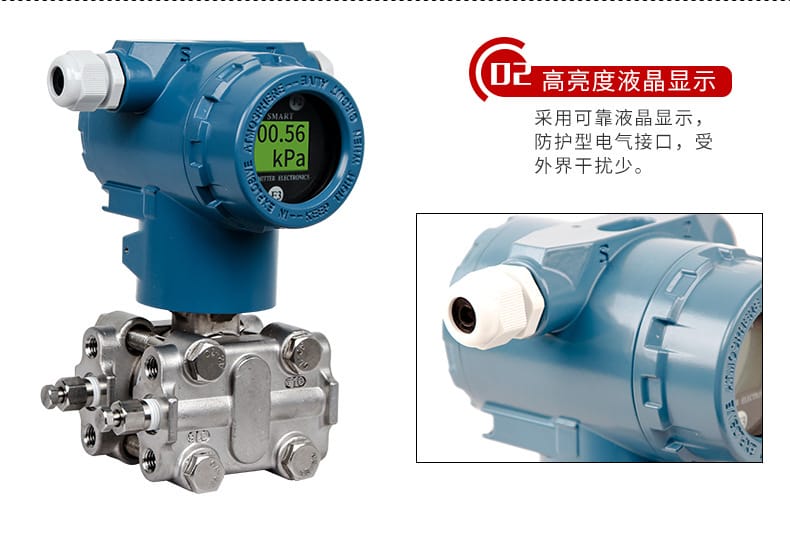

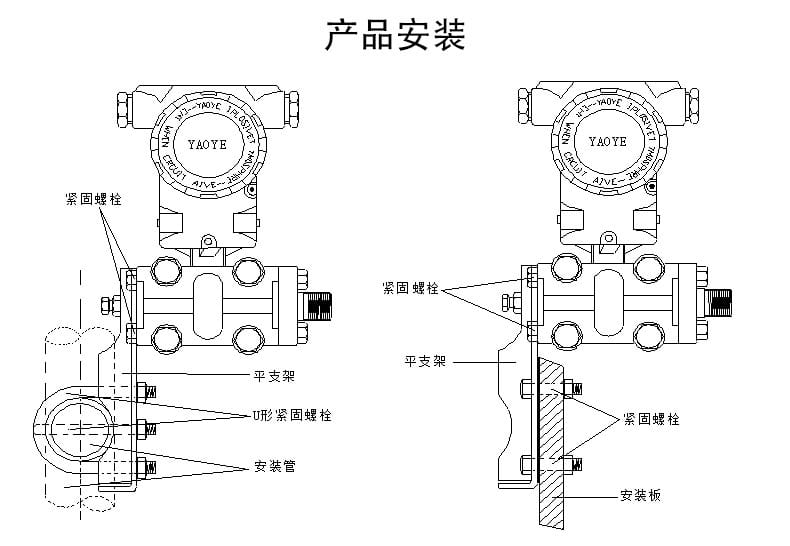

机械安装先解决承重。整台表约4kg，加上引压管、阀组的重量，最好用支架或安装板固定，别让引压管悬空吊着表体，管接头受力久了容易渗。表体周围要留出拆接线盒盖和读液晶屏的空间，M20×1.5的电气接口朝下或朝侧面，避免雨水顺着电缆进接线腔。
取压口和变送器的相对位置按介质定。测液体时取压口开在管道侧面，变送器装在取压口下方或同一水平，气泡能自己回到管道里；测气体时取压口开在管道顶部，变送器装在取压口上方，免得冷凝液灌进测量室。引压管朝取压点方向留坡度，中间不要出现两头低、中间高的情形，那是积液的标准姿势。
投用顺序比安装位置更影响第一周的使用体验，三阀组按下面这个次序操作：
电气侧，两个M20×1.5螺孔配电缆密封接头，暂时不用的那个必须用堵头封死。两线制供电与信号共用一对电缆，屏蔽层单端接地。走HART通讯时回路上要保留足够的负载电阻，供电电压也别贴着12V的下限用，否则通讯距离会明显缩短。
量程不要随手往小里调。为了凑一个好看的显示数值，把量程压到40kPa以下，基本误差就从0.25%变成0.5%，买的是高精度型号，用出来是普通精度。选档位的时候先按被测差压的最大值算，再往上一档取，留出的余量刚好用来承担静压和温度的影响。
静压和差压是两码事。膜片一边承压另一边也承压，真正让它变形的是差值，但两边共同的静压超过额定值照样会顶坏膜片。A1档的6.9MPa说的是这件事，加压前先确认系统静压落在允许范围内。
某化工装置的循环水过滤器需要在堵塞到一定程度时提醒反洗，被测差压正常在20~80kPa之间波动，反洗报警点设在100kPa。量程选了A3档（0~31.1~186.8kPa），把工作点放在量程中段，精度取到0.25%这一级。循环水里氯离子含量偏高，膜片选J2哈氏合金C，法兰和阀组仍是316不锈钢，这个组合比全316的J1寿命长得多。
洁净区空调箱的初效和中效过滤器，前后压差满量程也就2kPa左右，选了A1档（0~1.3~7.5kPa）。这档的能力正好覆盖，但要接受基本误差0.5%——对过滤器堵塞判断来说这个精度完全够用，反洗或换滤网看的是趋势不是绝对值。介质是常温洁净空气，J1全316膜片即可，装表时注意取压口开在风管侧面，别让凝水倒灌。
除盐水箱用差压法测液位，低位取压点接变送器高压侧，高位取压点接低压侧，量程对应满液位约5kPa，同样落在A1档。介质是除盐水，无腐蚀，J1足够。这一路要注意的是两根引压管里都必须充满水，任何一侧出现气柱，读数就整体偏掉，投用时要按前面说的顺序排气。
3051差压变送器能不能测蒸汽？能测，但蒸汽不能直接进测量室。要在取压点和表之间加冷凝圈或隔离罐，让蒸汽先冷凝成水再接触膜片，同时把进表温度控制在-30~+80℃以内。两侧冷凝圈的液位高度要一致，不一致等于人为造了一个固定差压，零点就偏了。
A1和A2量程差在哪，1.3kPa起和6.2kPa起怎么选？差的是最小可调量程。A1下限1.3kPa、上限7.5kPa，A2下限6.2kPa、上限37.4kPa，两档的上限都低于40kPa，基本误差都是0.5%。选的时候看被测差压的正常工作点落在哪一段，别为了留余量硬往上跳档，量程大过头，有效分辨率反而变差。
哈氏合金C和蒙乃尔膜片到底选哪个？含氯离子的水、次氯酸钠、还原性酸这类介质选J2哈氏合金C；氢氟酸、海水、浓碱选J3蒙乃尔。拿不准的时候把介质成分、浓度和温度一起报给厂家做腐蚀评估，只报一个介质名称往往给不出准确答案。
两线制4-20mA和HART智能协议选哪个？只要一路信号进DCS或数显表，两线制4~20mA就够，接线简单、故障点少。需要在控制室远程改量程、读故障码、做零点校准的，选HART。要注意HART是在4~20mA上叠信号，回路的负载电阻和供电电压都要留出余量，电源贴着12V下限用的时候通讯容易掉。
表上标着0.25%精度，为什么实测偏差接近0.5%？先去核对实际设定的量程。量程被压到40kPa以下时，基本误差按0.5%计，这是产品定死的规则，不是表坏了。把量程恢复到40kPa以上再复测一次，如果偏差仍然大，再查引压管是否有气柱或积液、两侧取压口是否在同一水平。
