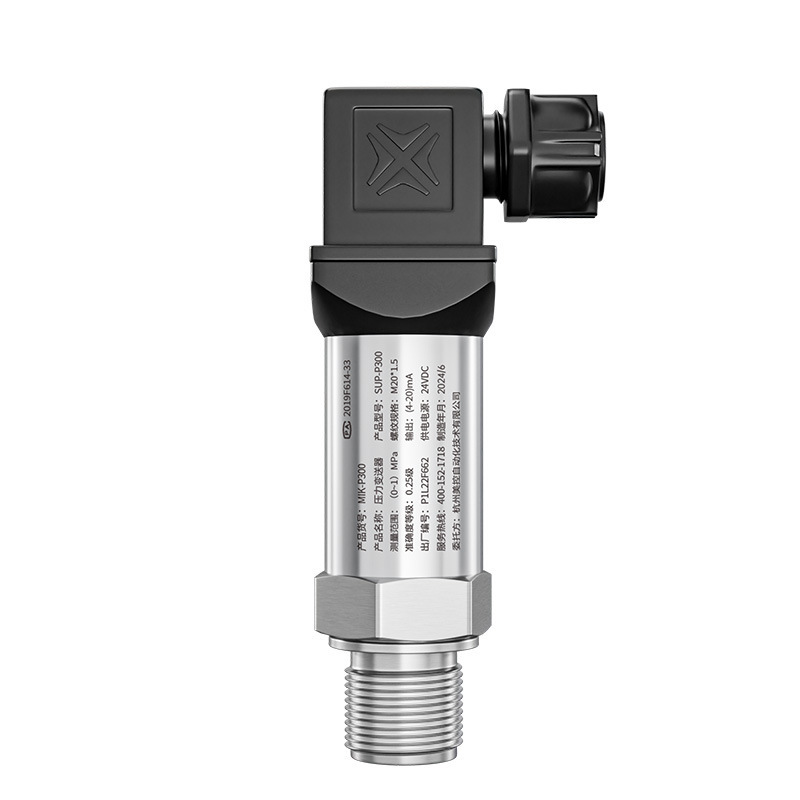

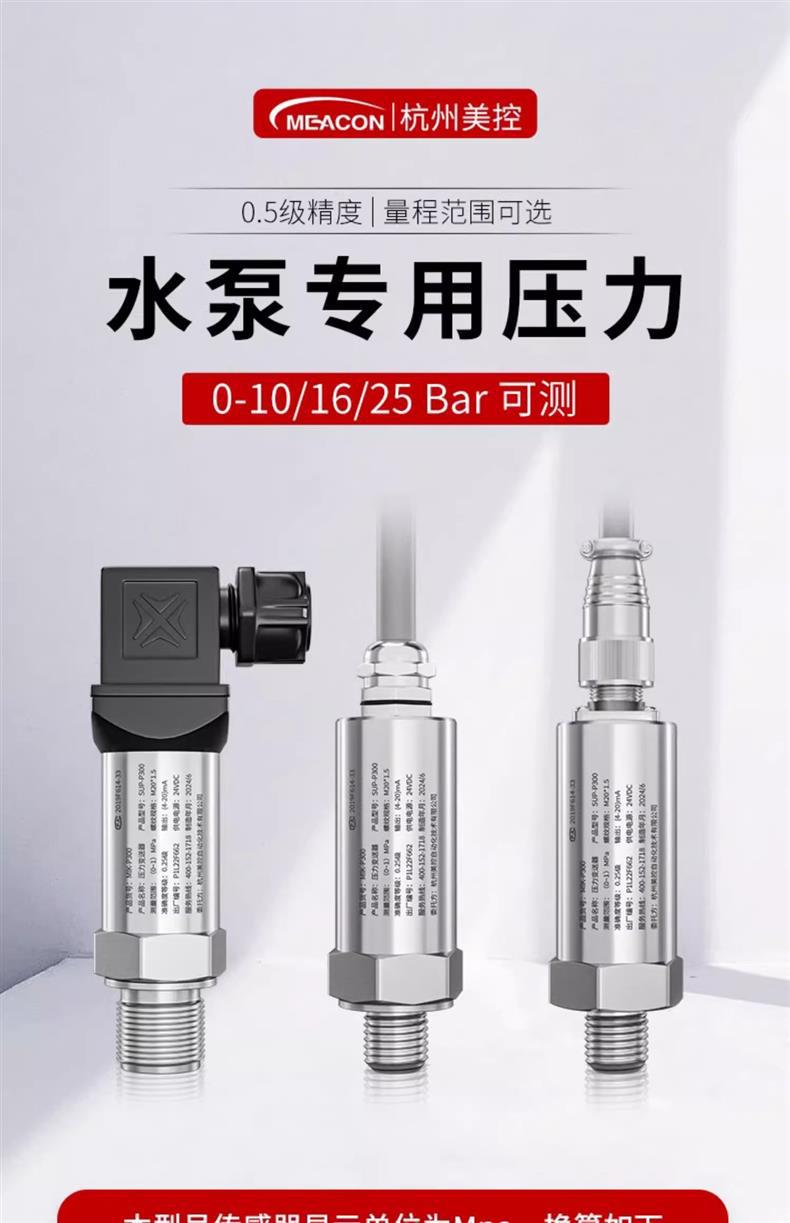

美控这款水泵压力传感器变频增压自吸压力变送器，量程覆盖 0-6bar、0-10bar、0-16bar、0-20bar 几个泵上常用的档位，默认精度 0.5 级，默认输出 4-20mA 或 0-10V。泵出口测压有几个绕不开的麻烦：变频泵启停频繁，管路里水锤和脉动压力叠在稳态值上；自吸泵吸程段还可能短时出现负压。膜片长期在这种工况下工作，量程选大了读数分辨率不够，选小了又容易被瞬时冲击打坏。同一系列里按安装方式和介质条件分出了常规款、精巧款、高温款、数显款、航插式、卫生型以及单/双法兰款，下面按这几条线分别说。
水泵现场对压力变送器的要求跟实验室稳态测压不一样。膜片要顶得住频繁启停带来的冲击，壳体要扛得住泵房潮湿，信号线还得跟变频器、接触器共柜共存不跳字。这款用的是 316L 不锈钢波纹膜片，波纹结构本身能吃掉一部分水锤能量，跟平膜片比，抗瞬时冲击的余量更大一些。硅凝胶灌胶工艺把电路部分包住，防护等级做到 IP65，泵房地面冲洗、冷凝水挂壁这类情况基本能应付。
精度分三档，默认 0.5 级，可以要求 0.25 级或 0.2 级。出厂用美国 GE 气标机做 6 次 3 点标定，到现场装好不用再做量程标定，但零点还是建议确认一次——泵停稳、管道泄压后看读数回不回零，这一步用万用表串在信号回路里就能做。每台机器在出厂前经过 148 小时高温老化，外壳激光打标，序列号可以追溯。
整体测量范围从 -100kPa 一直到 60MPa，水泵配套实际用到的就是 0-6bar、0-10bar、0-16bar、0-20bar 这几档，也支持 0-25bar 以及公斤压力的单位换算。测量变量可以做表压、绝压、密封压，泵出口一般用表压。下面这张表把主要参数按型号共性和差异分开列。

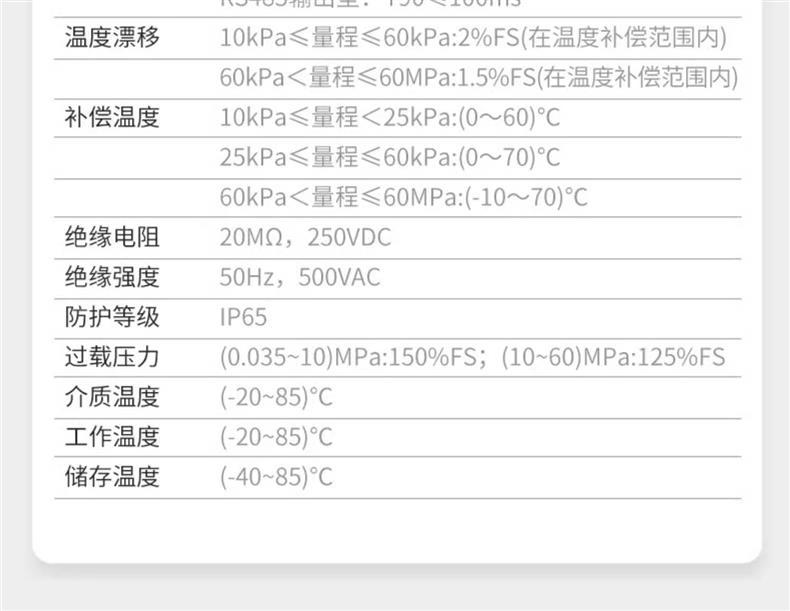

| 参数项 | 规格 |
|---|---|
| 测量范围 | -100kPa~60MPa；水泵常用 0-6/10/16/20bar |
| 测量变量 | 表压、绝压、密封压 |
| 准确度等级 | 0.5 级（默认）、0.25 级、0.2 级 |
| 输出信号 | 4-20mA、0-5V、1-5V、0-10V、RS485（Modbus） |
| 供电电源 | 按输出类型分 (8~32)V、(10~32)V、(12~32)V |
| 电气接口 | 赫斯曼接头、引线式、航插式 GX12、DIN43650-A |
| 螺纹尺寸 | M20×1.5 |
| 长期稳定性 | ±0.2%FS/年 |
| 响应时间 | T90 ≤ 10ms |
| 防护等级 | IP65 |
| 介质/工作温度 | -20~85℃ |
| 补偿温度 | 按量程为 0~60℃、0~70℃ 或 -10~70℃ |
| 储存温度 | -40~85℃ |
| 过载压力 | 10MPa 以内 150%FS；10~60MPa 为 125%FS |
| 膜片材质 | 316L 不锈钢波纹膜片 |
| 标定与老化 | GE 气标机 6 次 3 点标定，148 小时高温老化 |

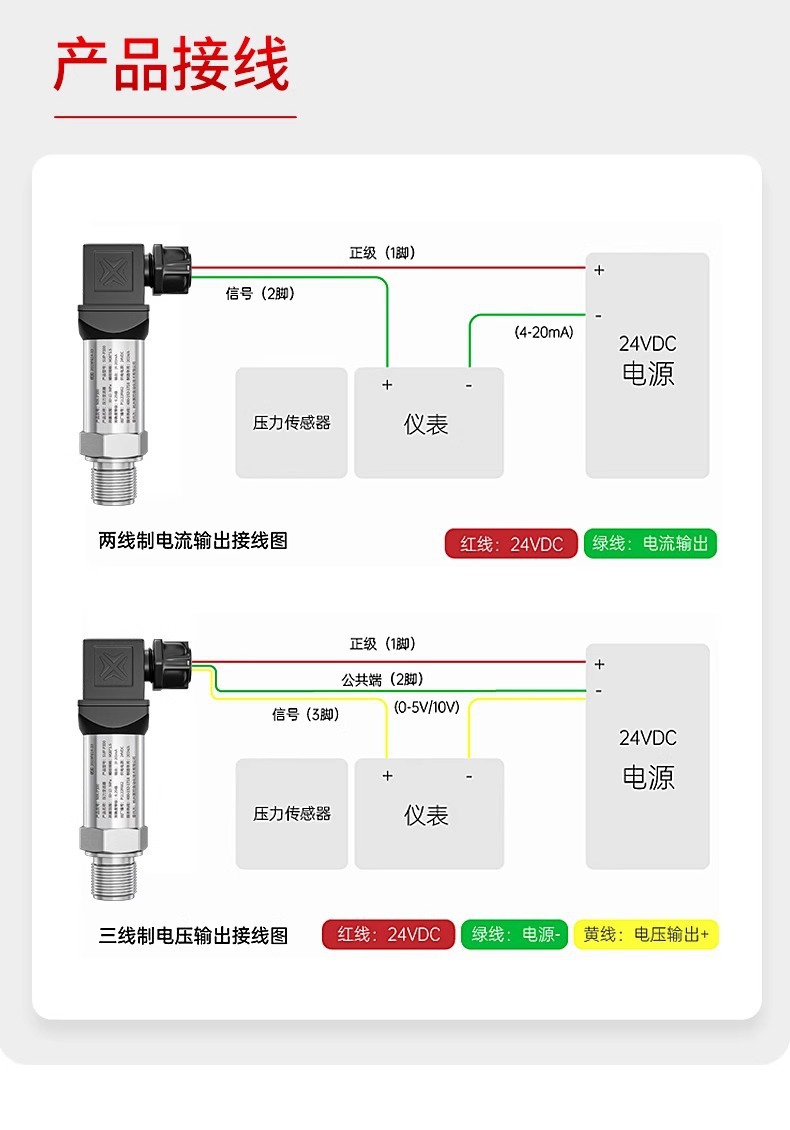

输出类型不同，供电范围和接线制式都不一样，订货时输出信号要跟 PLC 输入卡对上。电流输出是两线制，电压输出是三线制，RS485 走 Modbus 协议。现场接线按这个顺序来：

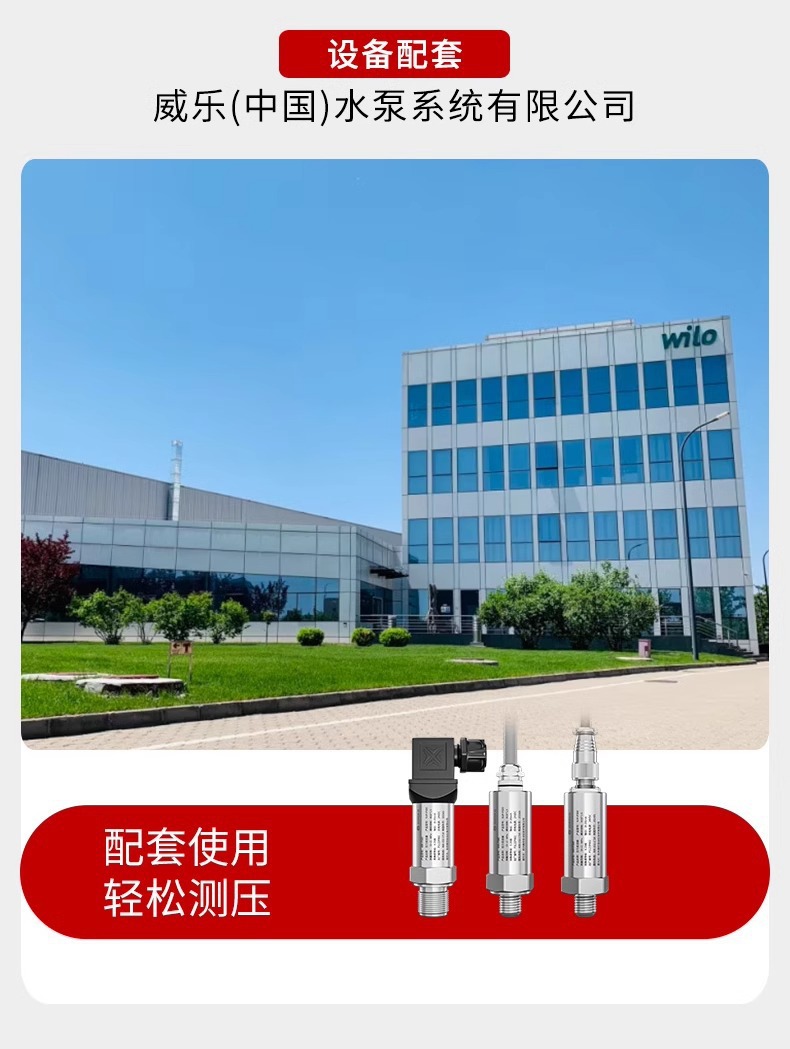

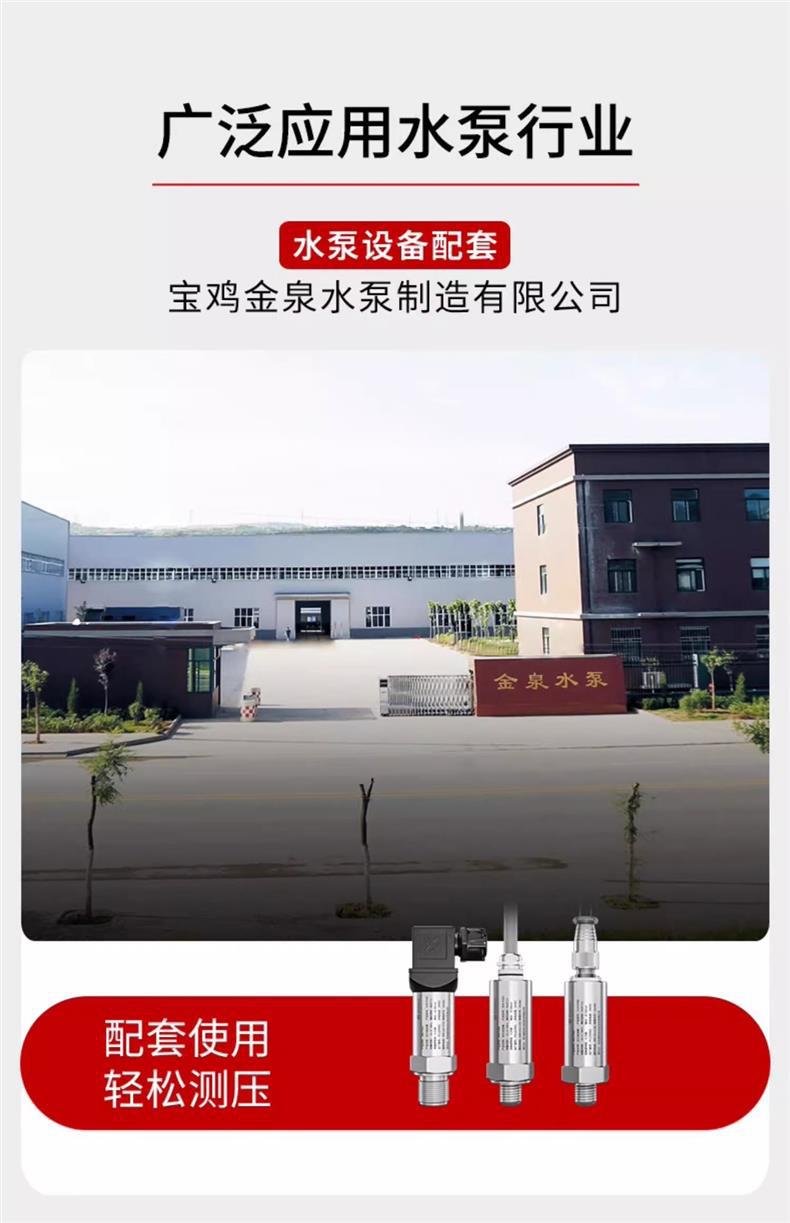

这款产品的主战场就是水泵配套。变频增压泵、自吸泵、恒压供水机组，把压力信号取出来送给变频器做闭环，或者送给 PLC 做启停联锁，都是它的常规用法。已经用在宝鸡金泉水泵、威乐等水泵制造系统里，说明跟泵体接口和控制器输入的匹配度是经过现场验证的。除了泵，工业自动化里需要连续检测流体压力、再把信号变送到控制室的场合也能用，比如水处理加药管路、普通液压站、气路监测。
有一点要分开说：介质是常温清水、普通工业水，常规款就够；介质有卫生要求，比如食品、医药、直饮水管线，要选卫生型或单/双法兰款；介质温度偏高、又必须靠近泵壳安装，就换高温款带散热片的形式。

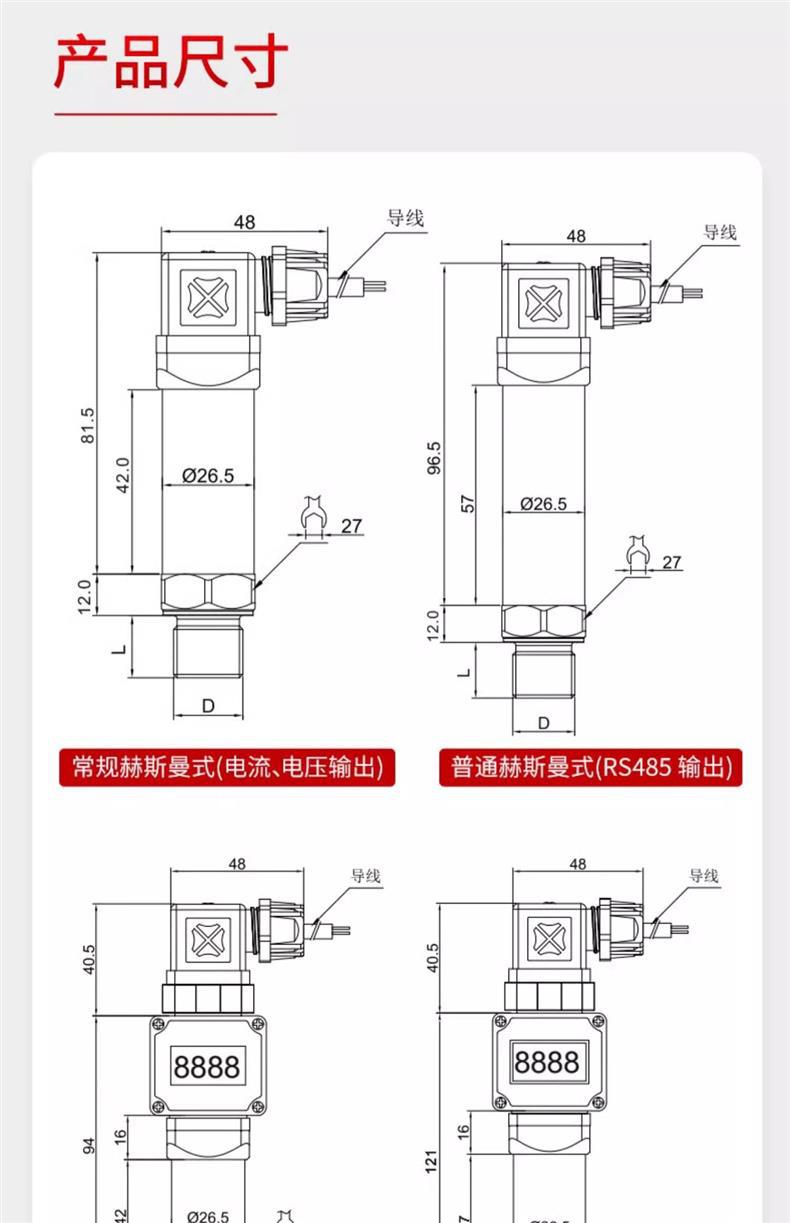

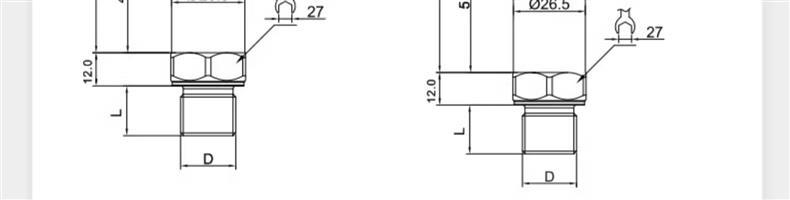

机械接口是 M20×1.5 标准螺纹，泵体、管道、稳压罐上预留这个螺纹孔就能直接装。产品结构做得比较小巧，紧凑型泵体和窄管道空间里也好布置。安装位置尽量选在泵出口的直管段上，避开弯头、阀门后方的湍流区，取压口朝下或朝侧面都可以，但要保证停机后能排空，别让介质积在螺纹根部。

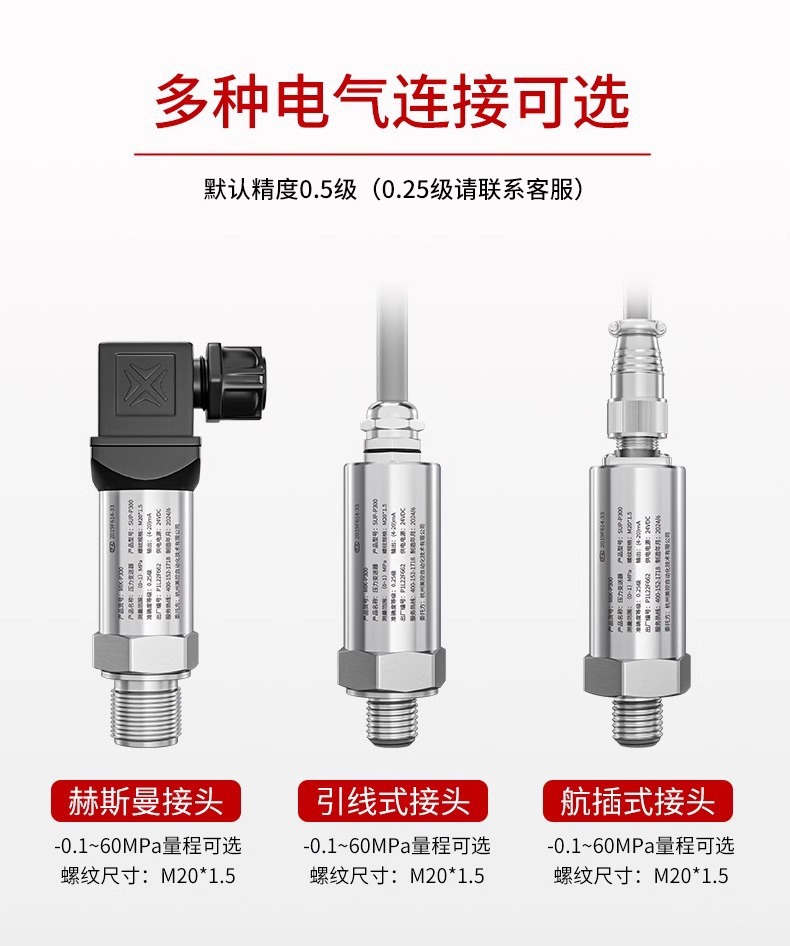

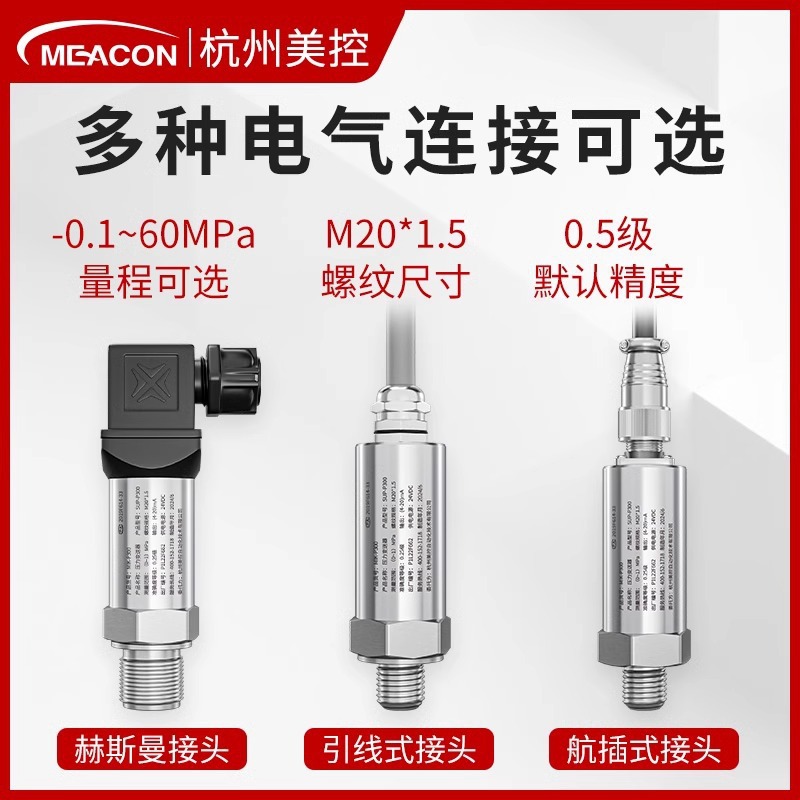

电气连接按现场布线方式选赫斯曼、航插还是直接引线。航插式适合振动大、需要经常拆装的泵组；赫斯曼接头在控制柜到现场走桥架的场合更常见。环境温度和介质温度都要落在 -20~85℃ 区间内，介质结冰或者超高温都会直接损坏膜片和内部电路。
精度选型是最容易在采购环节被忽略的一项。默认 0.5 级对泵出口闭环控制通常够用；如果只做就地显示或启停联锁，0.5 级也够；但要是拿压力信号参与计量、能耗核算，或者要做精确的恒压曲线，就得提前把 0.25 级或 0.2 级提出来，因为这个在出厂后没法改。
工况有特殊性的，比如介质有强腐蚀、温度超出常温区间、量程要非标定制、需要隔膜隔离，得在订货前把介质名称、浓度、温度和压力范围给清楚。过载虽然是 150%FS 或 125%FS，但那是短时冲击的余量，不是长期工作点，别把量程贴着泵的额定压力选。
选型的顺序是先定量程和精度，再定输出和电气接口，最后才是外形。量程按泵的额定出口压力往上留一档，比如额定 8bar 的泵，选 0-16bar 比选 0-10bar 更稳妥；如果是变频泵、水锤明显的管路，余量还要再考虑。精度看用途，闭环控制 0.5 级够，计量结算才上 0.2 级。输出跟变频器或 PLC 的输入卡对应，离控制柜远、干扰大，优先用 4-20mA 而不是电压输出。

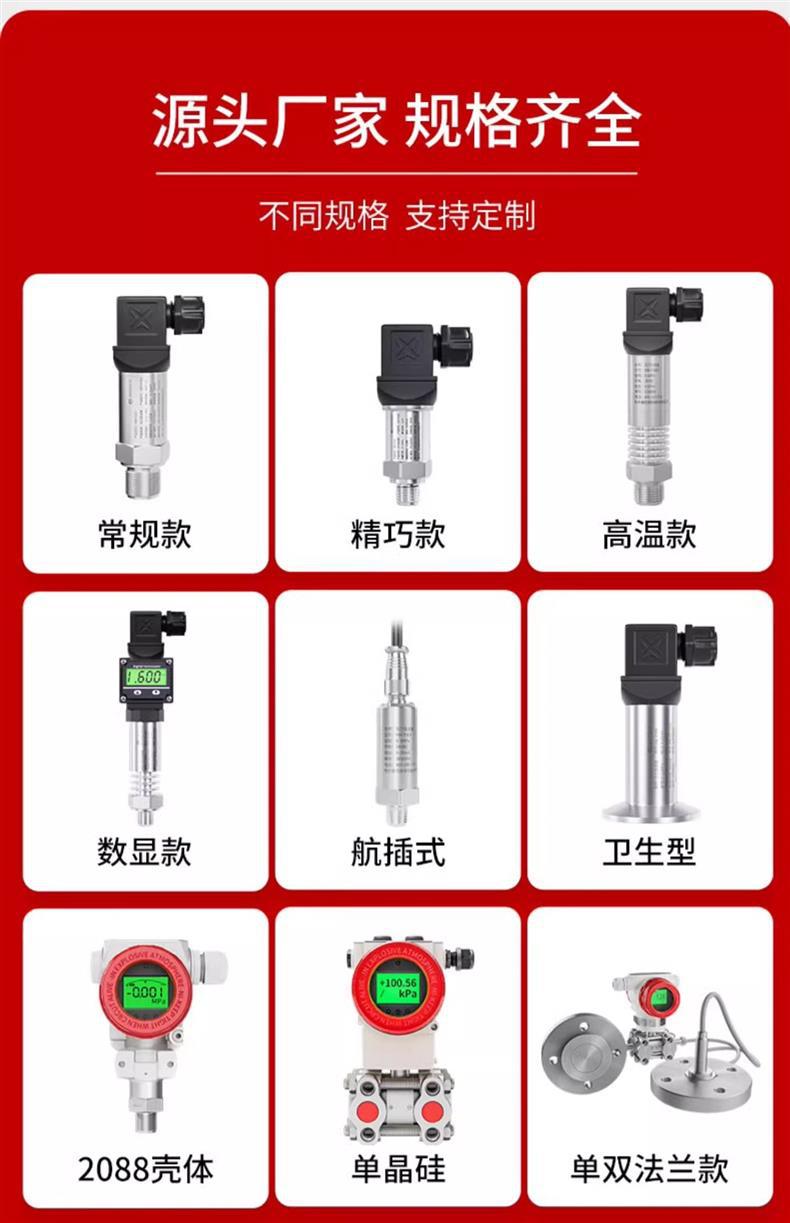

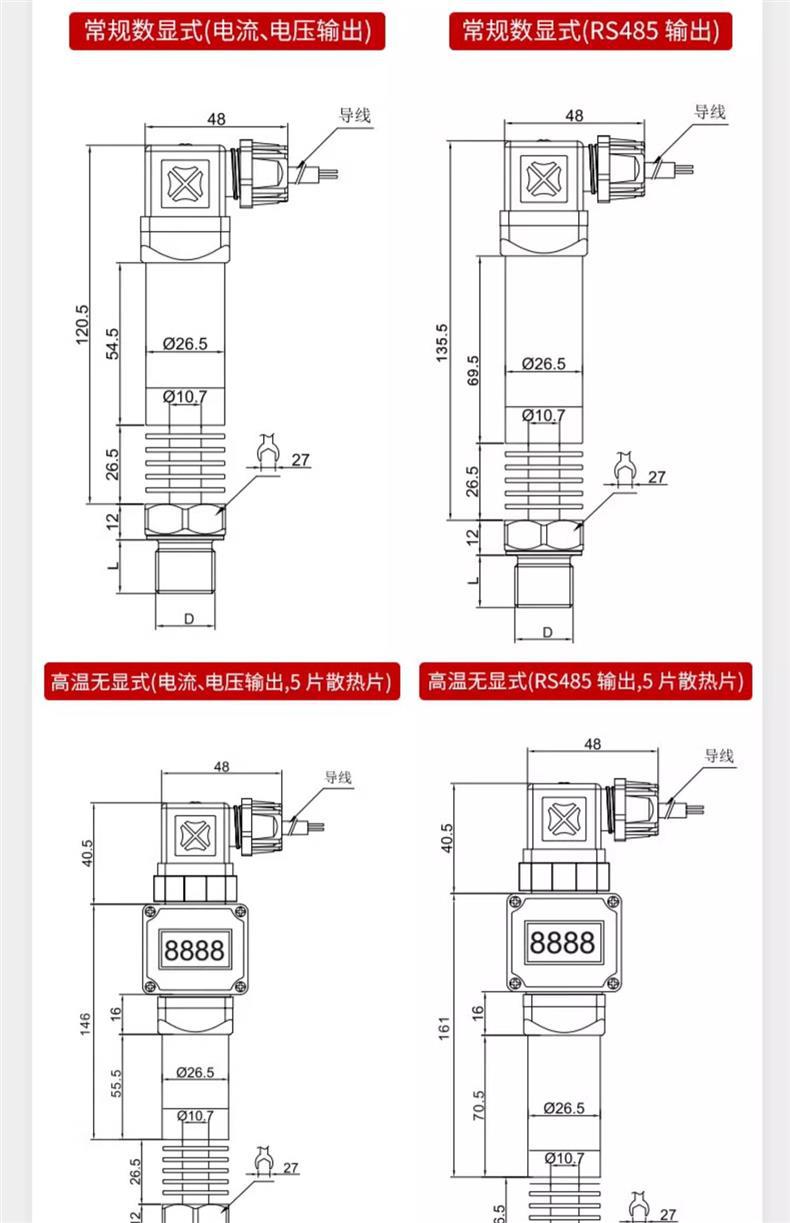

外形上的取舍可以按下面这张表对号入座。它们在测量原理和电气参数上是共通的，区别主要在壳体形式、过程连接和耐温能力。
| 现场情况 | 建议形式 |
|---|---|
| 泵体空间紧凑、螺纹接口短 | 精巧款 |
| 介质温度偏高、靠近泵壳安装 | 高温款（带散热片） |
| 需要在现场就地读取压力值 | 数显款 |
| 振动大、需频繁插拔信号线 | 航插式 |
| 食品、医药、直饮水等卫生管线 | 卫生型 |
| 大口径管道或需要隔膜隔离介质 | 单/双法兰款 |
| 普通泵出口、常温清水 | 常规款 |
剩下一个判断留给工艺确认：介质里如果有泥沙、纤维或易结晶成分，直接用螺纹安装的膜片容易结垢或堵塞取压口，这种情况要么在取压口前加隔离，要么换成法兰款把膜片抬离流道。量程别贴着泵的额定压力选这一条，反复强调都不为过，泵实际运行压力超铭牌的情况在现场太常见。
