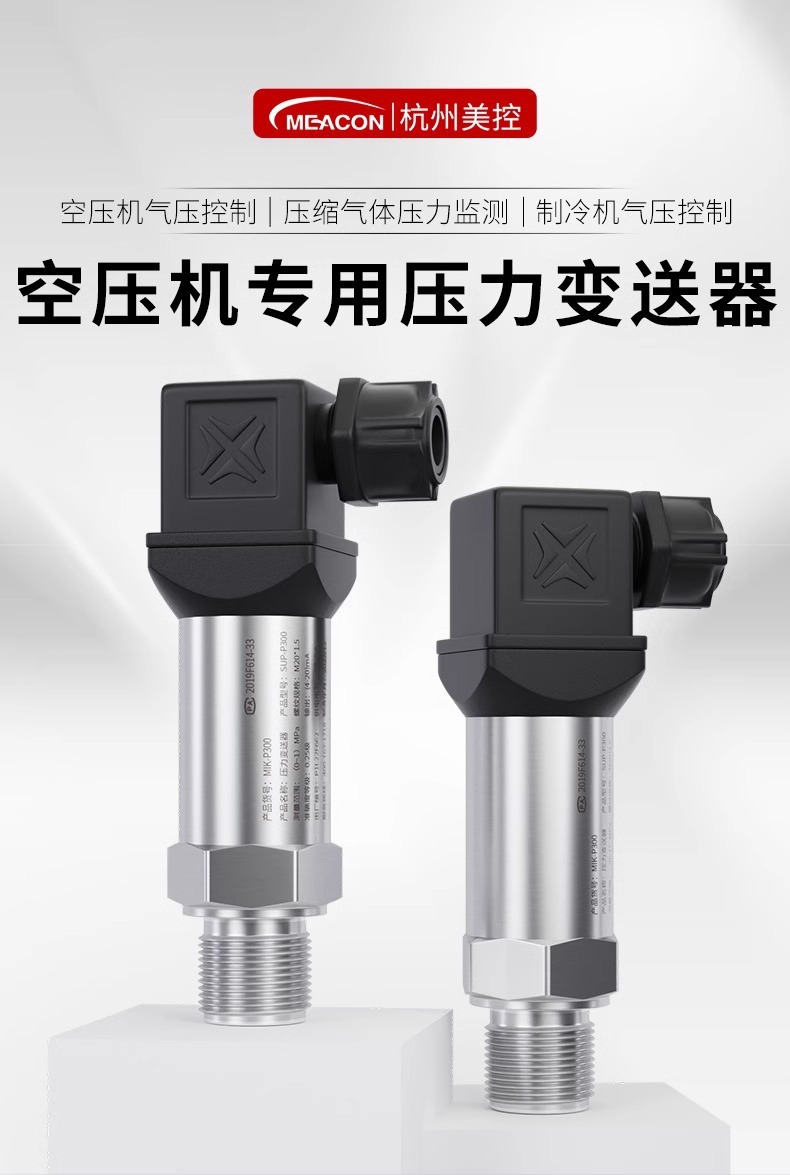

螺杆空压机上的压力变送器，过去多数时候被当成一只附件——把排气压力变成 4~20mA 送进控制柜，仅此而已。美控这款小巧型扩散硅压力变送器，行内更习惯直接叫它螺杆空压机压力传感器，现在承担的角色重了不少：信号要进变频器做闭环，参与加卸载判断和转速调节，测压的响应速度和重复性会直接反映到单位气量的电耗上。原料资料中这一款没有单独标注子型号编码，系列内部是按输出形式、压力类型和量程三条线分规格的，下面把这三条线的差别交代清楚。

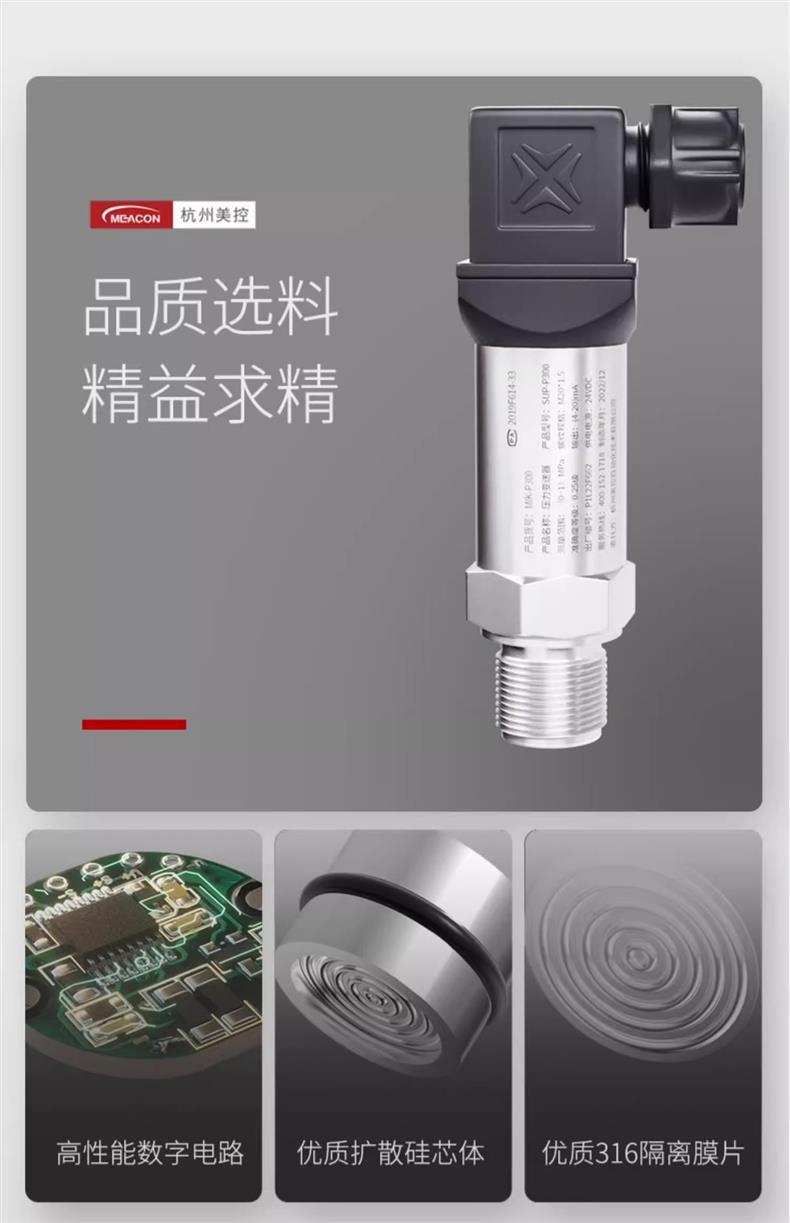

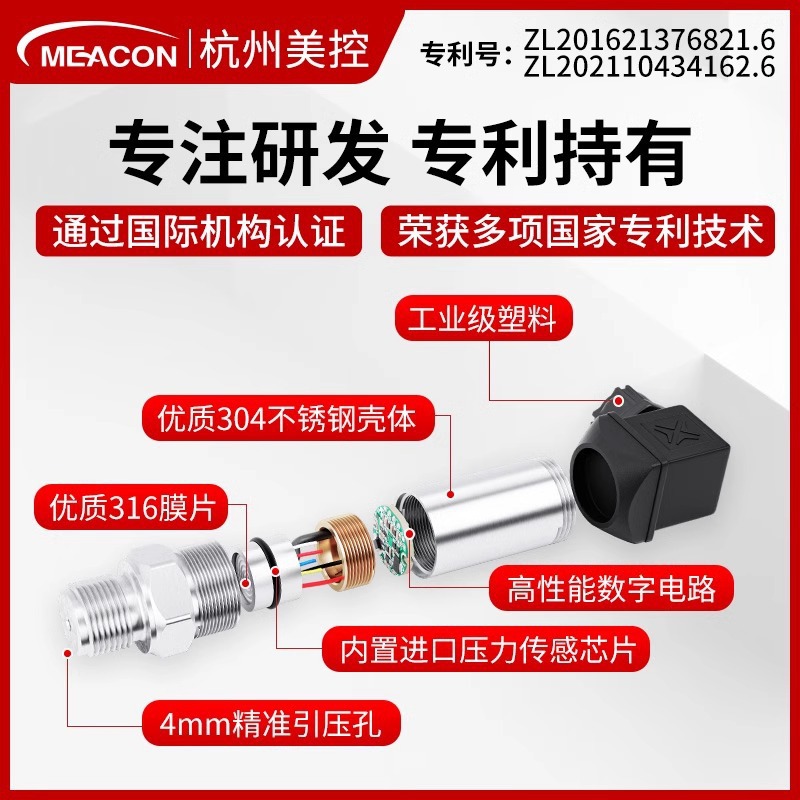

这类产品的技术底子这些年没怎么变——扩散硅芯体、316L 隔离膜片、不锈钢外壳、IP65 防护，这套组合在压缩空气和制冷剂工况里已经跑了很久。变的是对它的要求：响应要够快、温漂要够小、长期漂移要压得住。压力值如果一直缓慢爬升，变频器就会反复修转速，末端气压跟着抖。

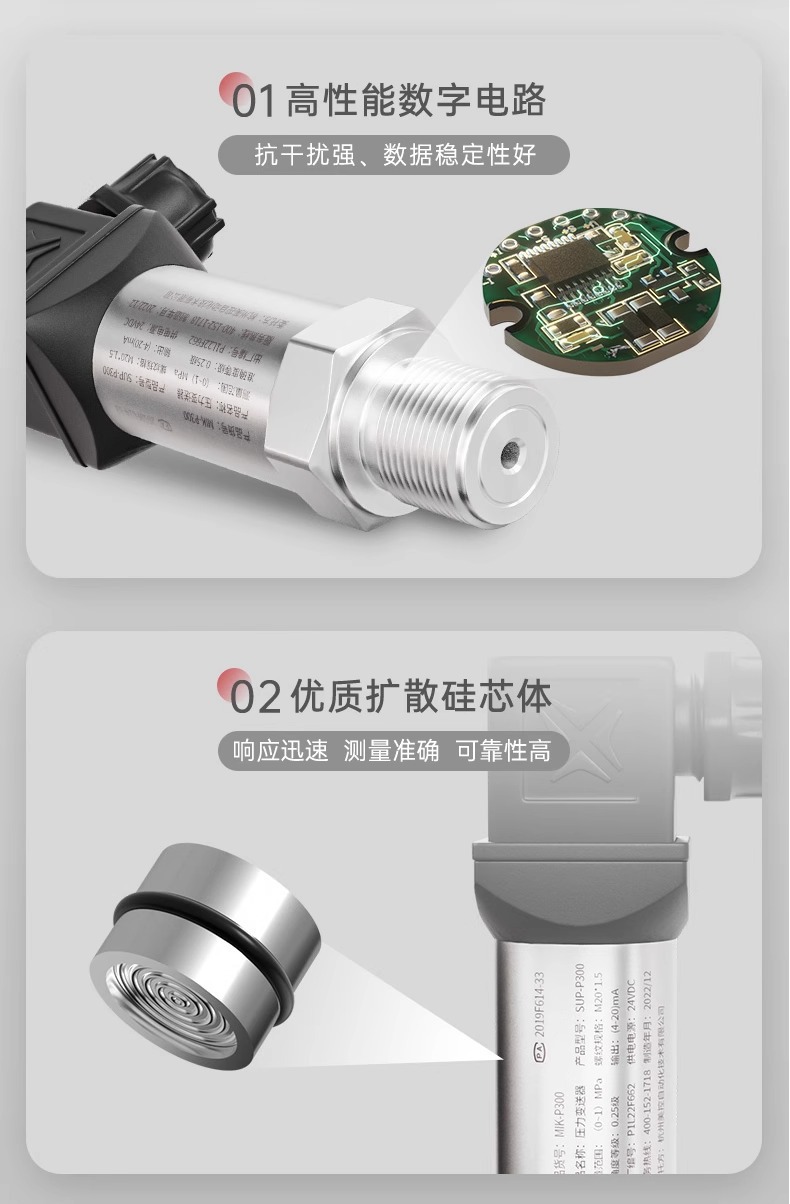

扩散硅芯体的优势在动态场合体现得最明显。硅压阻电桥的响应时间在毫秒级，原料给出的指标是 ≤1ms（上升到 90%FS），螺杆机加卸载切换时管内压力会有几十千帕的波动，采样慢了控制器就容易误判。配套的数字电路负责把电桥信号做线性化和温度修正，抗干扰能力比纯模拟电路强一些，机箱内变频器的电磁干扰是常见问题，选型时要把这一项问清楚。
“小巧型”不是宣传话术。螺杆机机头的安装位置通常很挤，箱内留给传感器的空间往往只有几十毫米，接口又是常规螺纹尺寸，外形大一点就装不进去，或者挡住了检修口。系列内做多种输出形式，本质上也是给不同控制方式留接口余地，而不是把一款产品拆成几个卖点。
输出信号与供电电源是成对确认的两项参数，不能分开看。原料给出的可选组合对照如下，某一台具体怎么配对以订货型号标识为准。
| 输出信号 | 供电电源 | 常见配套对象 | 适用传输距离 |
|---|---|---|---|
| 4~20mA | 24V | PLC 模拟量模块、变频器 | 长距离，控制柜侧接收 |
| 1~5V | 24V 或 12V | 控制器 AD 口、控制板卡 | 机内短距离 |
| 0~5V | 24V 或 12V | 通用采集卡、试验台架 | 机内或台架内部 |
| 0.5~4.5V 比例输出 | 5V | 单片机类控制板 | 小型一体机批量配套 |
其余参数为系列共性指标，选规格时基本不用改动。

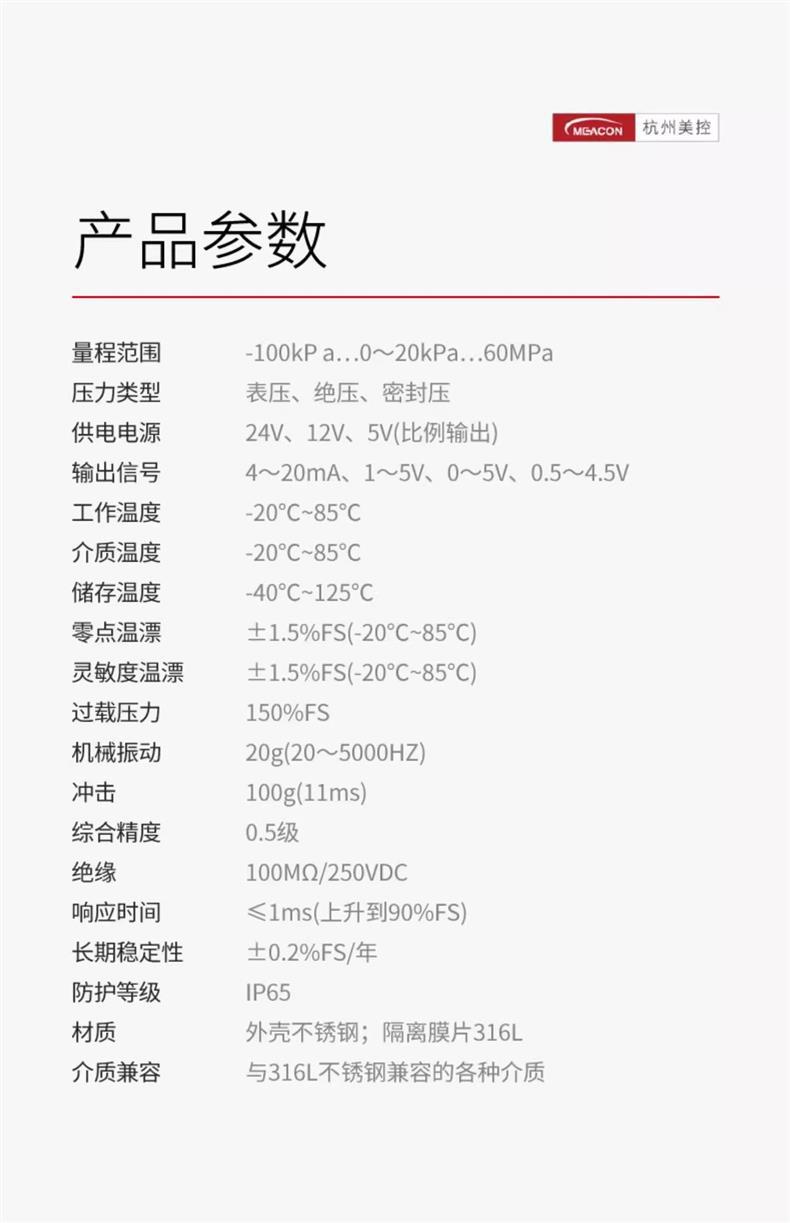

| 参数项 | 规格 |
|---|---|
| 量程范围 | -100kPa ~ 0 ~ 20kPa ~ 60MPa（分段可选） |
| 压力类型 | 表压、绝压、密封压 |
| 综合精度 | 0.5 级 |
| 响应时间 | ≤1ms（上升到 90%FS） |
| 工作温度 / 介质温度 | -20℃ ~ 85℃ |
| 储存温度 | -40℃ ~ 125℃ |
| 零点温漂 / 灵敏度温漂 | ±1.5%FS（-20℃~85℃） |
| 过载压力 | 150%FS |
| 长期稳定性 | ±0.2%FS/年 |
| 机械振动 / 冲击 | 20g（20~5000Hz）/ 100g（11ms） |
| 绝缘电阻 | 100MΩ/250VDC |
| 防护等级 | IP65 |
| 外壳材质 / 隔离膜片 | 不锈钢 / 316L 不锈钢 |
| 介质兼容性 | 与 316L 不锈钢兼容的各种介质 |
量程从 -100kPa 一直覆盖到 60MPa，说明同一套结构要应付从负压抽吸到高压气源的不同场合，选型重点因此落在分段上而不是量程上限。压力类型同样要按测点定：普通空压机排气压力测的是相对大气的差值，用表压；环境气压波动需要修正的场合用绝压；测点与大气之间不能连通时选密封压。

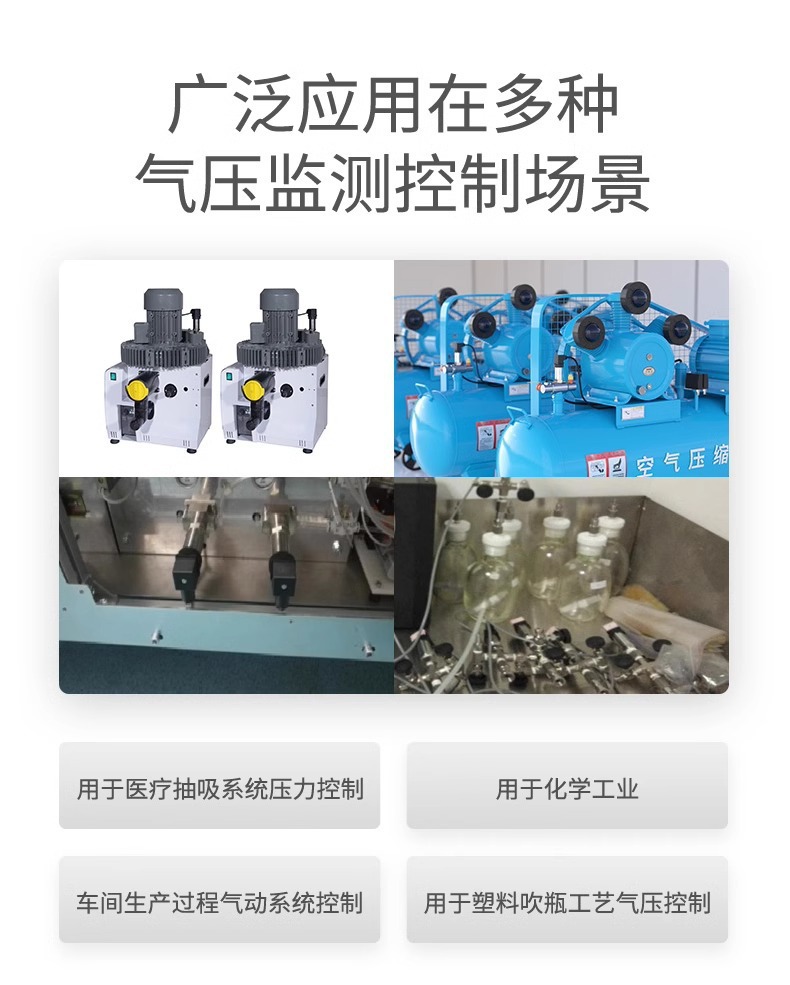

螺杆空压机是这个型号最直接的配套对象，测点一般开在排气口后端或油气分离之后，取压口多为内螺纹，变送器拧上去基本贴着机壳。活塞空压机也有采用，但脉动压力大，选型时更看响应速度和过载余量，量程不能贴着工作压力选。
制冷场景和压缩空气场景的差别不在量程，而在介质。制冷剂对膜片和密封件的作用方式与空气不同，机壳附近温度也偏高，选型时要按 316L 的兼容性逐项核对制冷剂类型，别直接沿用空压机的规格。牙科空压机抽吸系统涉及负压段，量程下限到 -100kPa 的规格能覆盖，它对零点稳定性的要求比正压段更严，因为负压测点的绝对偏差更容易被看见。
安装动作本身不复杂，麻烦的是几个容易被忽略的细节。取压点要选在气流相对平稳的管段，避开弯头和三通的正后方，否则测到的数值里混着动压成分，会比真实静压偏高，控制器按这个值调转速，末端气压就偏低。
IP65 的边界要说清楚：它防喷水不防浸泡，机箱冲洗时不要拿高压水枪对着传感器打。振动 20g、冲击 100g/11ms 是耐受指标，不是安装公差，如果管路共振频率正好落在这附近，得把传感器单独加支架固定，靠螺纹硬扛迟早出问题。
量程是最容易选错的一项。长期让传感器跑到满量程附近，眼前读数还准，但过载余量和长期稳定性都在打折。150%FS 是短时耐受值，不是可持续工况；常规做法是让正常工作压力落在量程的 60%~80%，空压机加卸载的峰值也留在这个区间内。

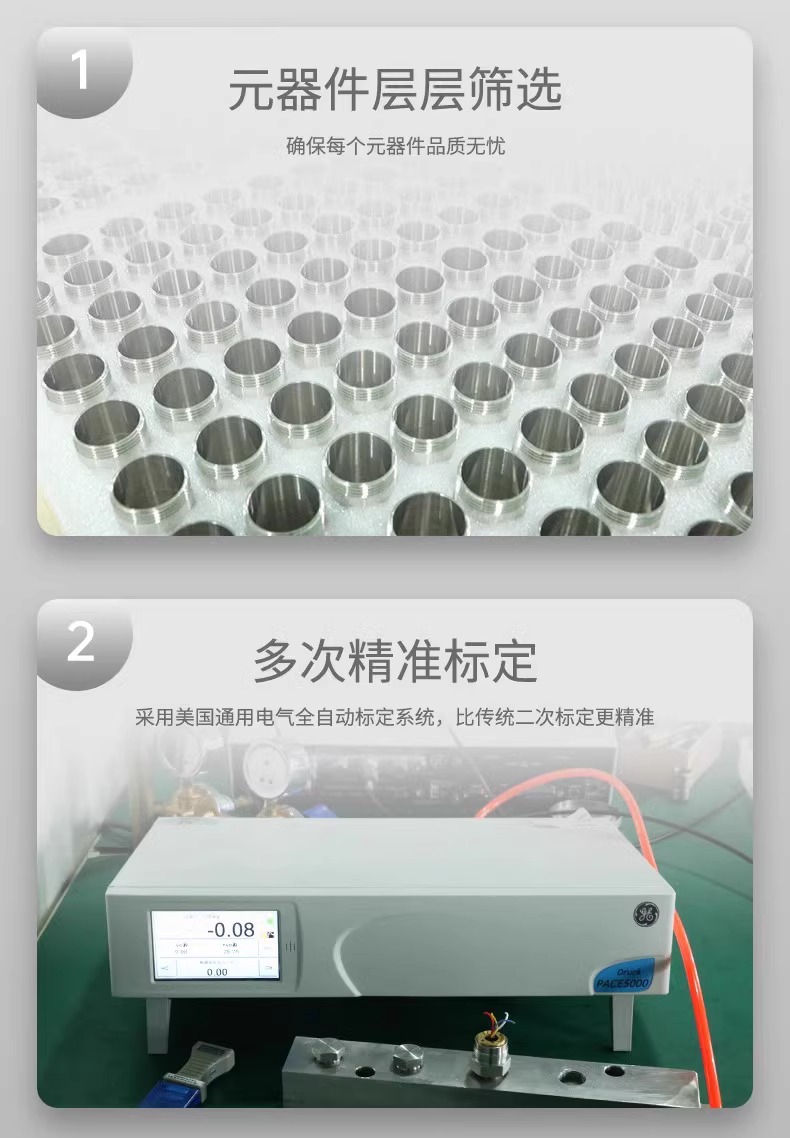

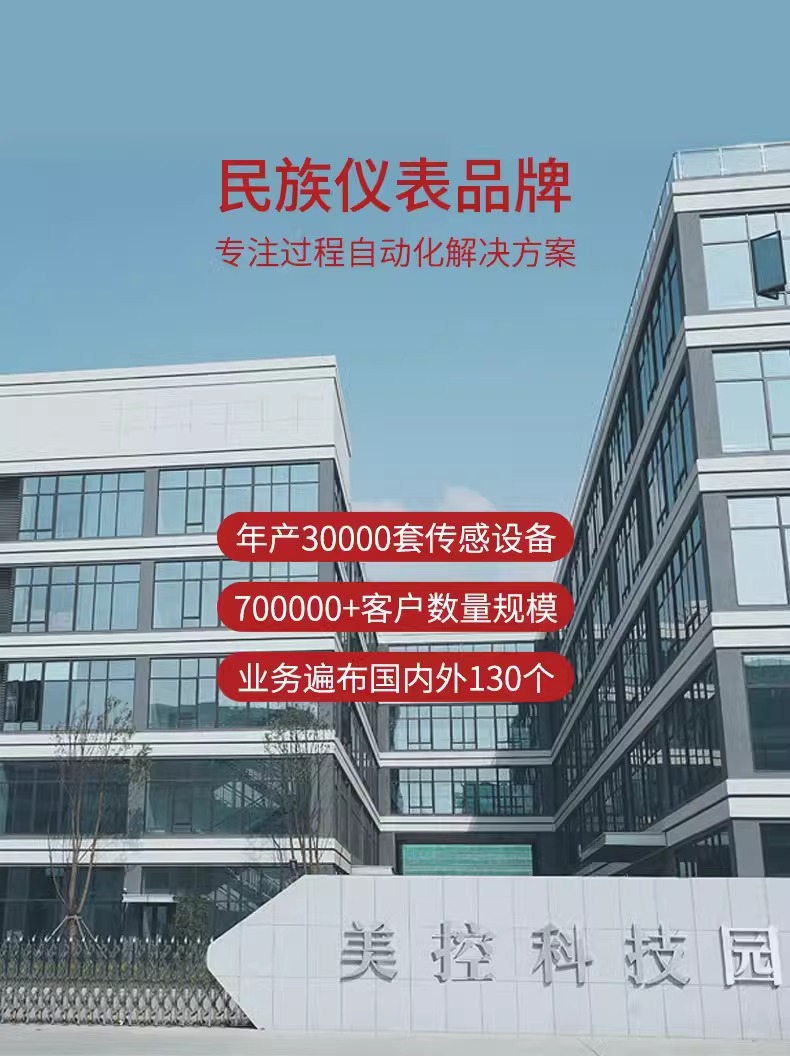

产品通过 CE、ISO 等认证，整机出口或配套出口设备时可以直接对应相关安全标准。原厂的生产侧也做了配套动作：两个制造中心、年产三万套传感设备，标定用全自动系统，元器件筛选后走高温、老化、芯体、成品、器件、出库六项检测，激光打码的身份编号就是在这一串流程里生成的。
空压机行业这几年最实际的变化，是能效考核落到了具体机型上。变频机型占比上升，控制逻辑从“加卸载”改成“转速连续调节”，压力带的宽度随之收窄——过去放到 0.1MPa 就算调得不错，现在不少整机厂按 0.02MPa 甚至更窄来设计。压力带一收窄，变送器的重复性和温漂就得成比例下降：±1.5%FS 的温漂在 1MPa 量程上是 15kPa，已经占掉 0.02MPa 压力带的四分之三，闭环基本没法稳定。所以选型端对 0.5 级精度和低漂移的要求变多，这是被控制策略逼出来的，跟参数内卷没关系。
另一个变化出现在压缩空气系统的能效审计环节。管网泄漏排查、单位气量能耗（kW·h/m³）统计这些做法普及之后，压力测点从主机排气口一路扩到储气罐、过滤器前后、末端用气点，测点多了，每一路的精度要求反而趋于平均。这类场合多选 4~20mA 输出，原因是走线长、信号要进既有 PLC 模块，电流信号在长线上的衰减比电压信号好处理。
制冷压缩机往变频和低 GWP 制冷剂方向走，介质兼容性和密封件寿命被摆到选型桌面上，压力变送器不再只看量程够不够。牙科空压机对无油和洁净的要求在提高，测点落在抽吸系统和负压段上，量程下限到 -100kPa 的规格对应得上，但零点稳定性被盯得更紧。氢能场景的量程跨度很大，从微压到高压都有，密封压和绝压型号在这个方向上比表压更常用，接口密封形式也随压力等级变化，目前测点数量不多，可靠性权重却很高。
不管落在哪个方向，选型时先确认三件事：介质与 316L 是否兼容、正常工作压力落在量程的哪一段、输出形式与控制器能不能直接对接。这三条对不上，后面再讨论精度和温漂都没有意义。
一家整机厂把 22kW 螺杆机从定频改成变频，要求排气压力波动压在 ±0.02MPa 以内。方案是在油气分离后的管段装这款小巧型变送器，4~20mA 输出直接进变频器模拟量输入，量程按 1.6MPa 选，工作点落在三分之一量程附近。≤1ms 的响应跟得上变频器的采样节奏，加卸载切换时的压力过冲被压了下来；机箱内部空间紧张，小巧外形省掉了一轮改管路的返工。

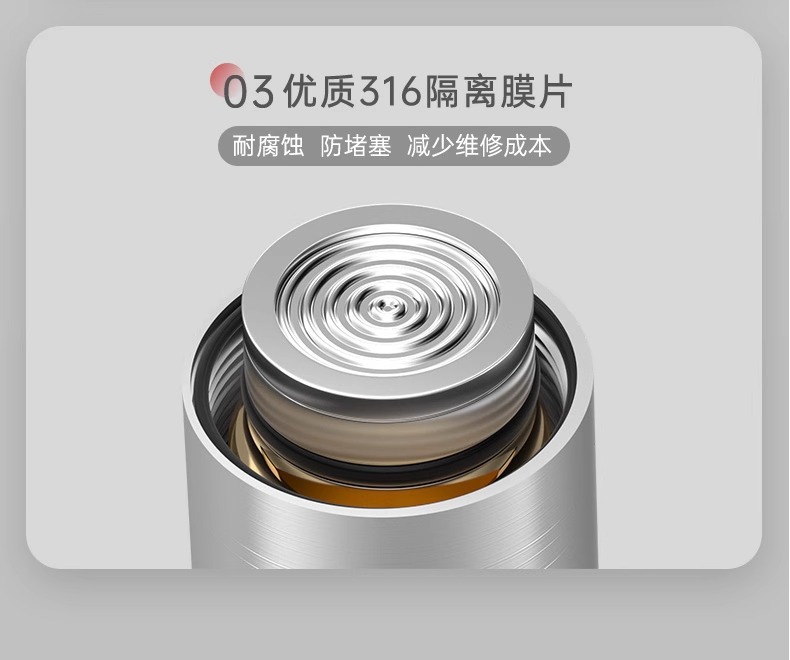

广东美芝制冷设备在制冷机压缩机配套中采用这一系列产品，测点在压缩机壳体附近，环境温度较高。选型时按制冷剂类型核对 316L 隔离膜片的兼容性，并确认 -20℃~85℃ 的工作温度区间能覆盖机旁工况。316L 膜片的防堵塞设计让杂质堆积引起的数据漂移少了，配套端的维修更换频次跟着降下来。
温岭博丰电器的牙科空压机与抽吸系统属于批量应用场景，设备内部空间小、走线短，对体积和集成度敏感。方案选 1~5V 或 0~5V 输出，直接进设备自带控制板，抽吸系统的负压段由量程下限到 -100kPa 的规格覆盖，IP65 外壳应对设备内部的水汽。批量装配时螺纹接口统一，产线不用为不同机型单独准备转接头，这只产品在这里的价值主要是稳定和好装。
