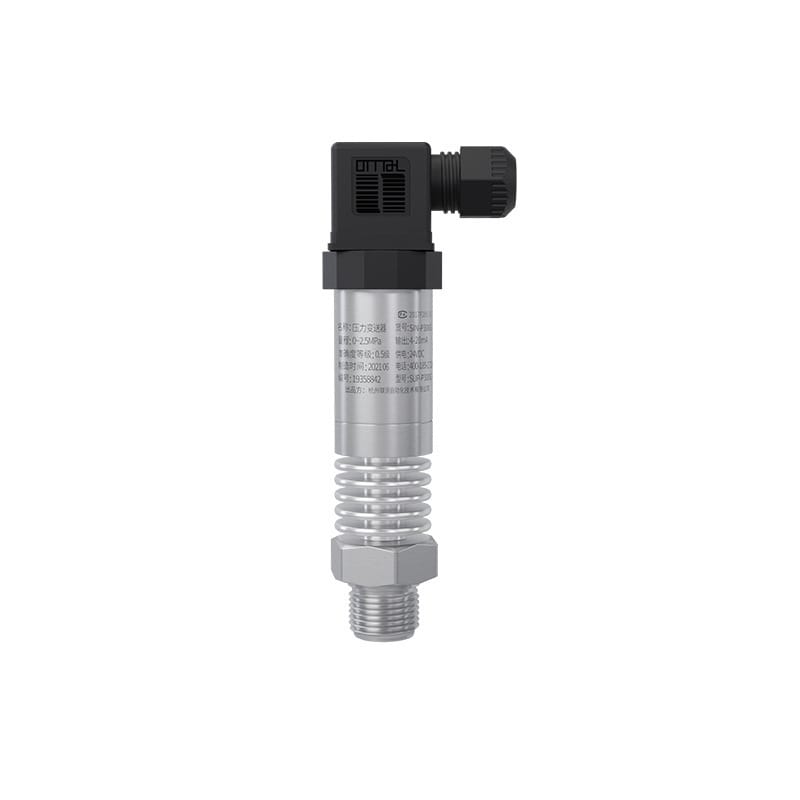

联测扩散硅压力变送器：从-0.1MPa负压到60MPa液压的压力测量说明

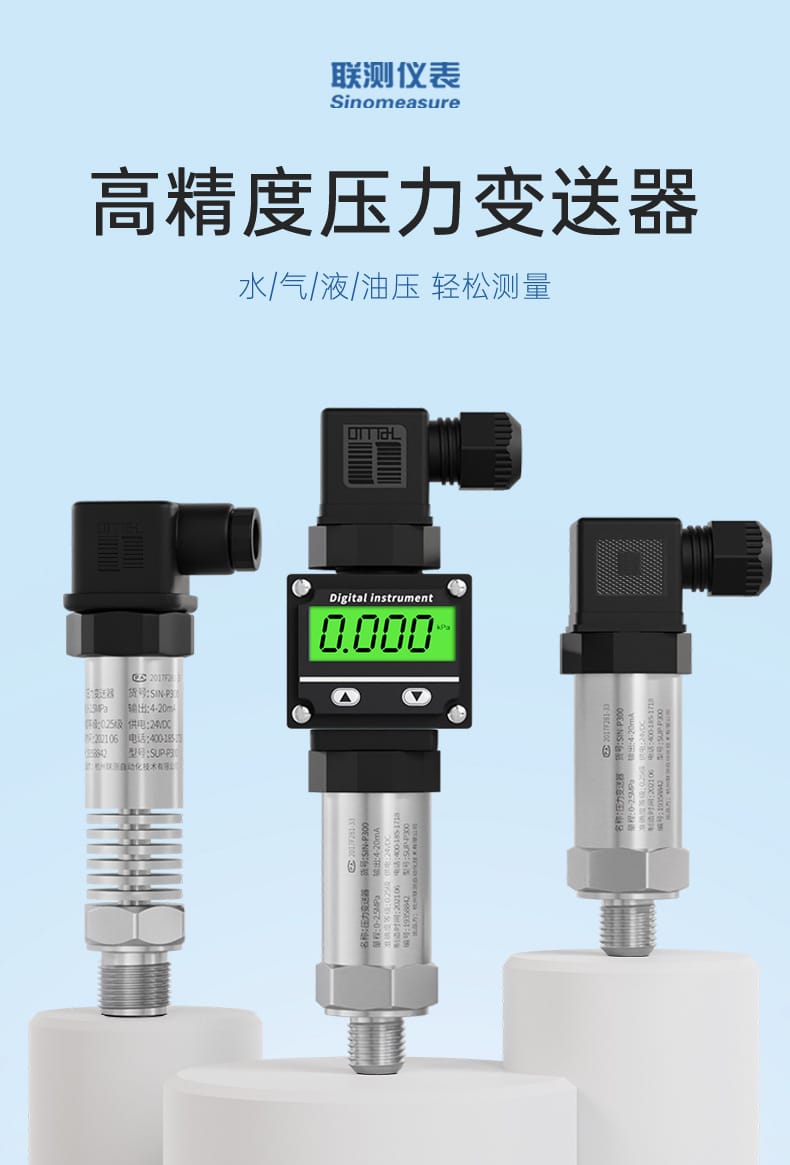

联测这款扩散硅压力变送器属于公司过程自动化产品线里的通用压力测量单元。原料资料里没有给出独立的后缀型号，实际交付的每一支表由量程、输出信号、过程螺纹、精度等级四项配置组合决定，所以本文按一个基础型号来讲，差别落在出厂标定的量程段和膜片承受的压力区间上。

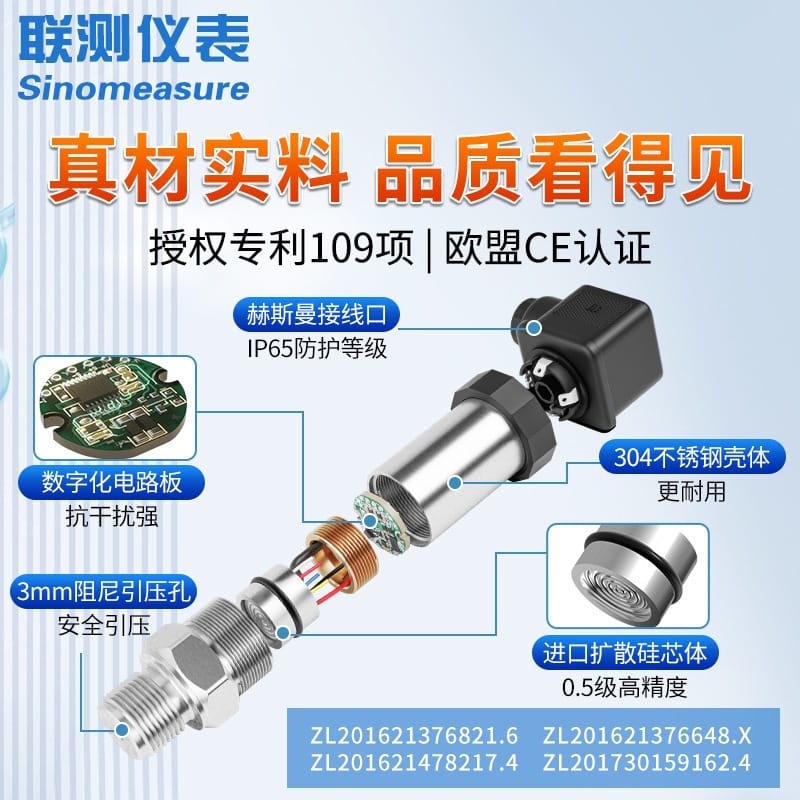

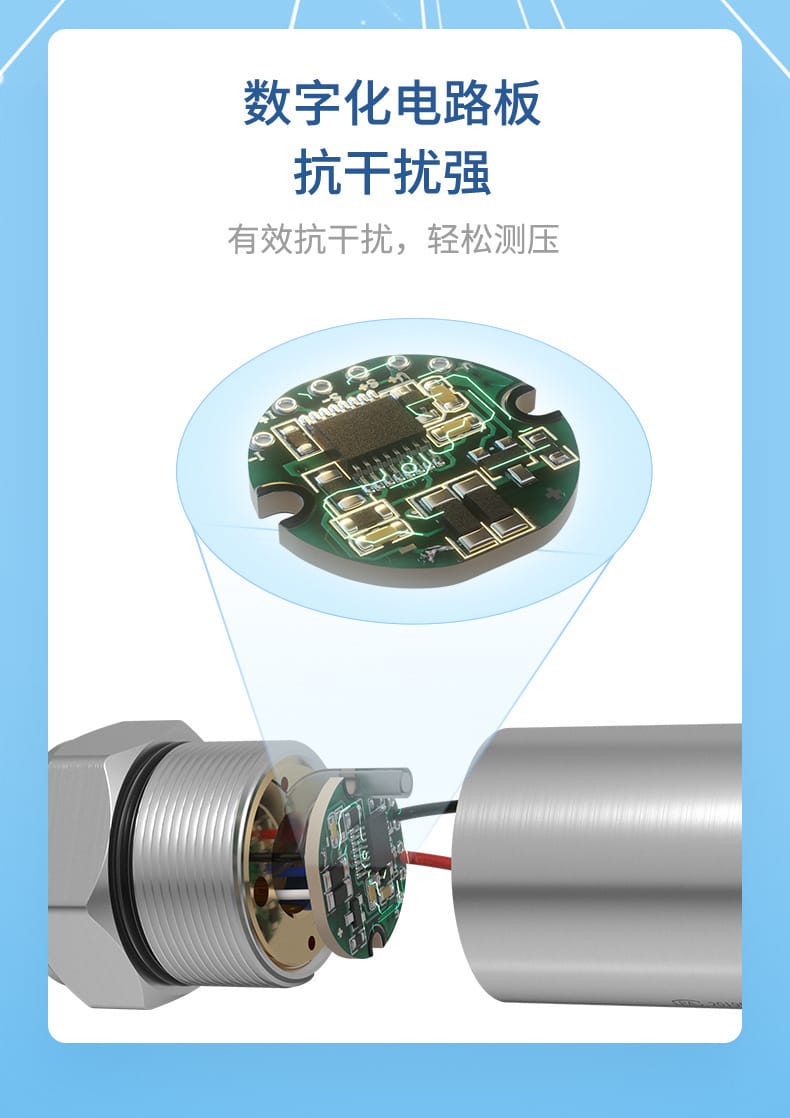

扩散硅的原理是把压力作用在硅膜片上引起的电阻变化转换成电信号，再经数字化电路处理输出。这套原理在-0.1MPa到60MPa的跨度里都能用，但低压段和高压段对壳体和膜片的要求并不一样，选型要先把介质和压力范围定下来，再谈精度和接口。

核心特点

默认精度是0.5级，要求更高时可以定制0.25级。这两个数字的差别在大量程下会变得具体：以60MPa满量程为例，0.5级对应的允许偏差约0.3MPa，0.25级收窄到约0.15MPa。做液压系统压力闭环控制时，这0.15MPa往往就是产品合格与否的分界。

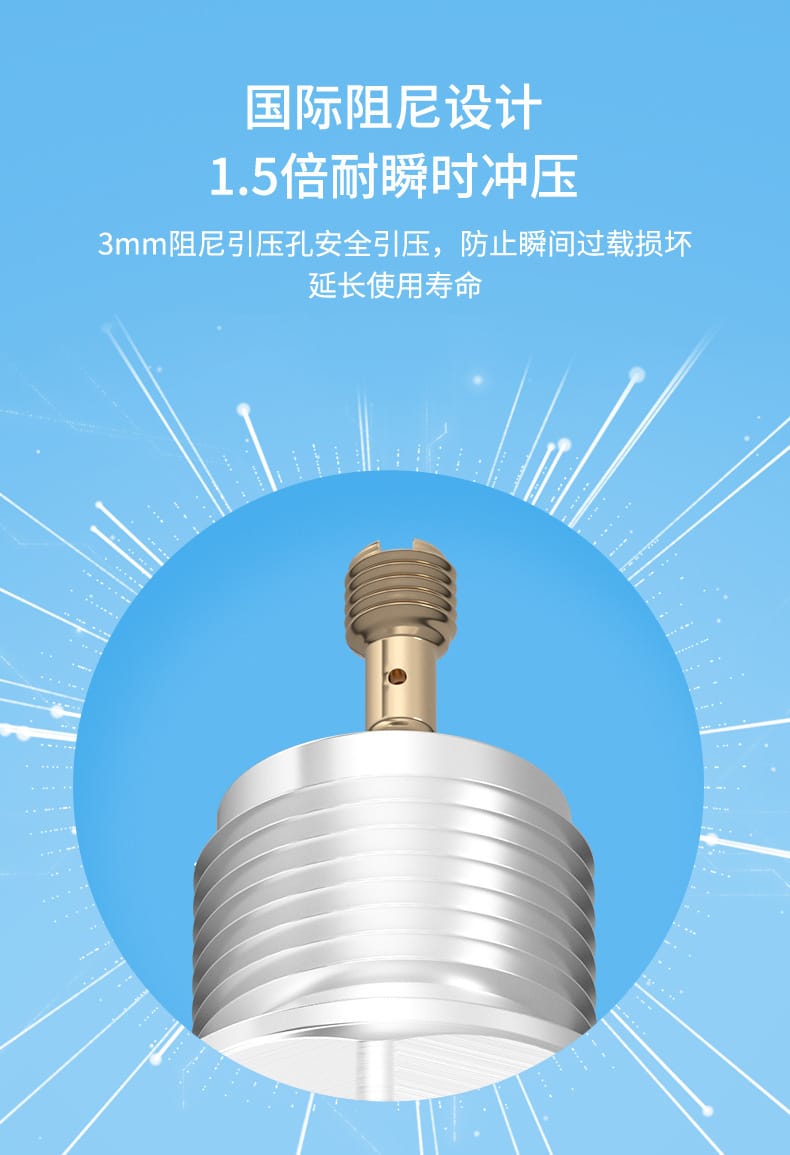

响应时间≤10ms，电压输出和电流输出都能达到这个水平。泵启停、阀门快开快关会引起压力尖峰，变送器内部带阻尼设计，可承受1.5倍瞬时冲压，短时的水锤或油锤不会直接打坏膜片。

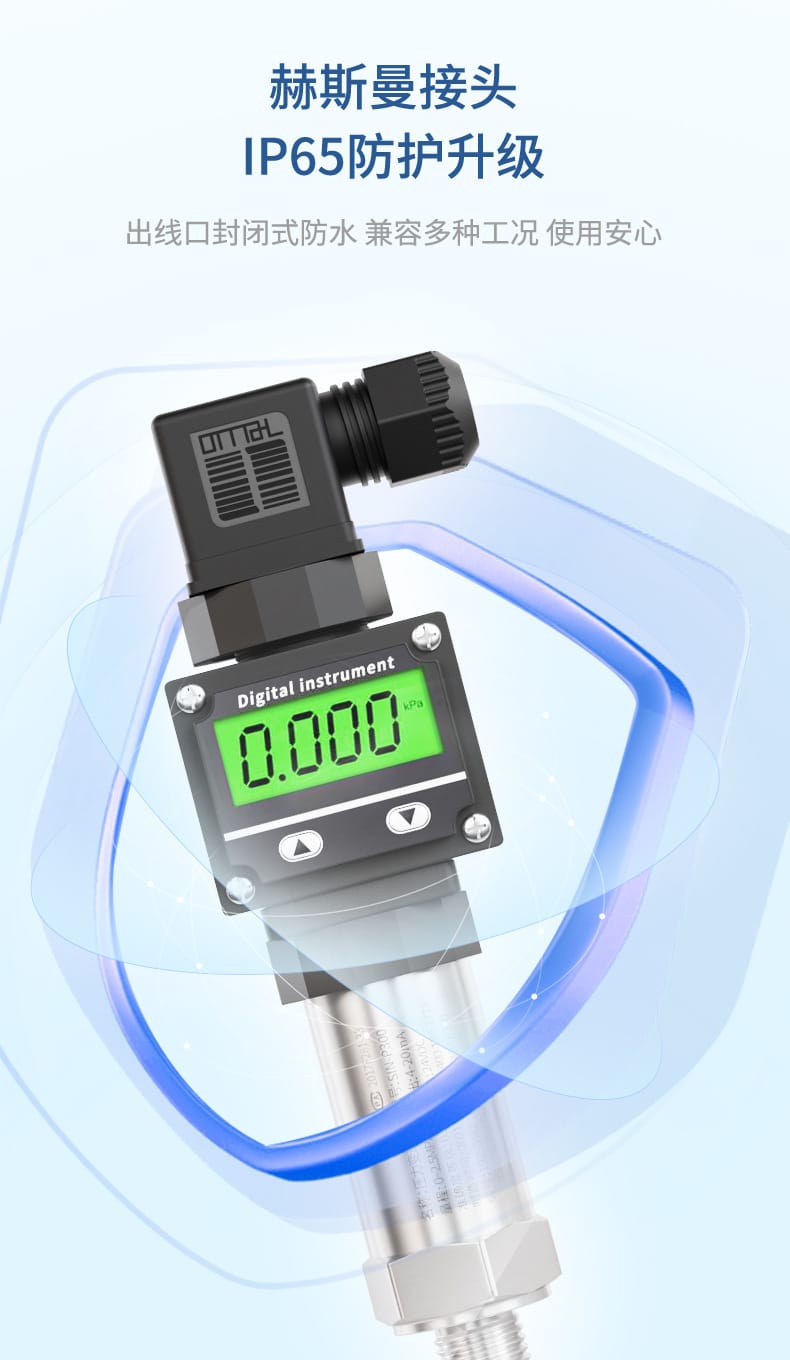

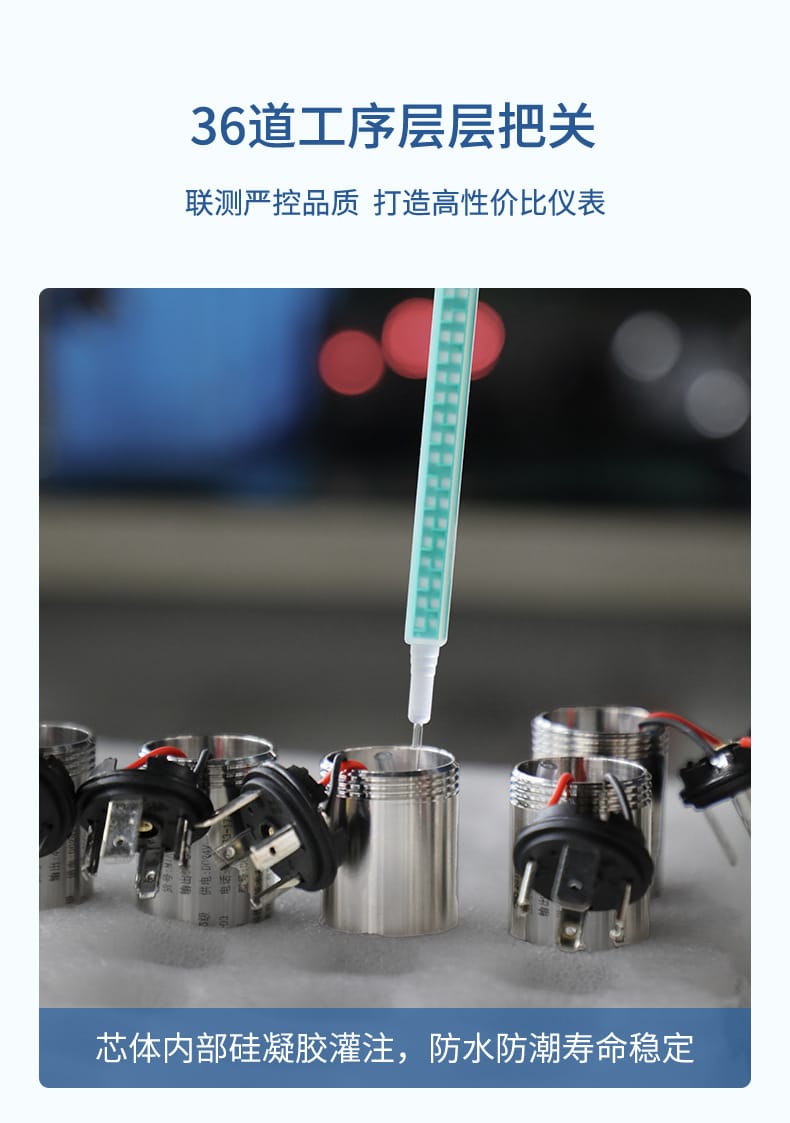

电气侧做了灌胶封装，防护等级IP65，出线口是封闭式防水结构。这套处理对付现场喷淋、冲洗和凝露够用，涉及长期浸水或强腐蚀气氛的场合，选型时仍要单独评估。

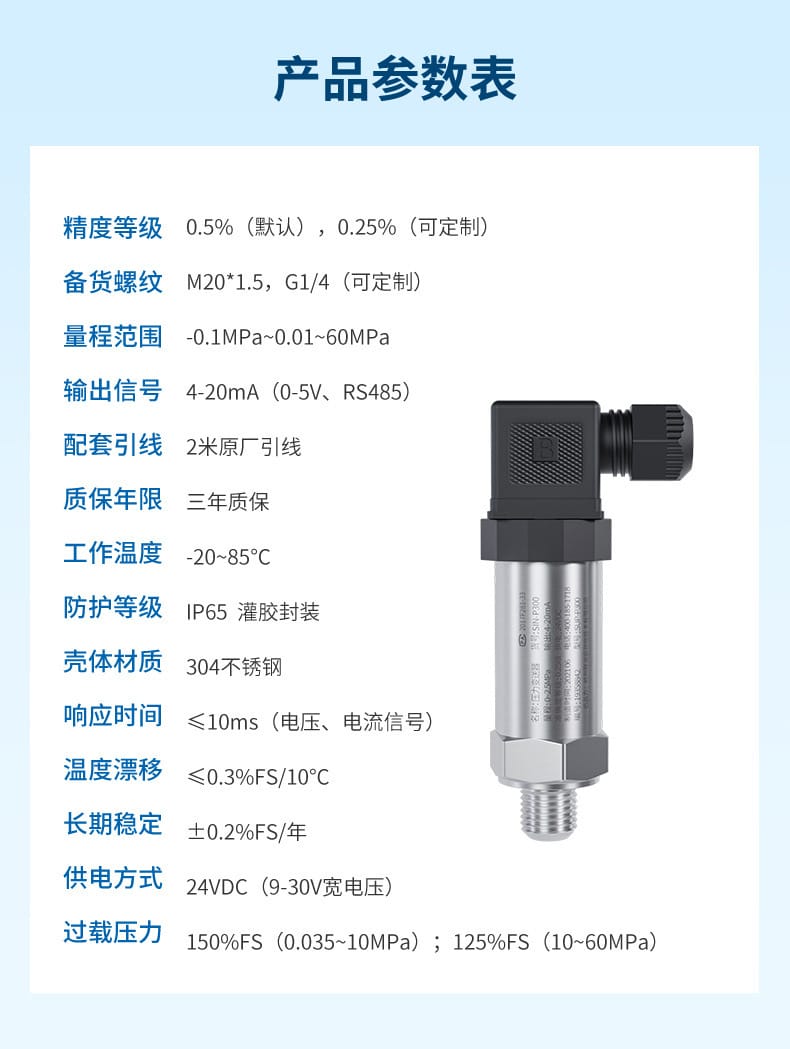

下表是这款变送器的出厂参数。订货时需要在量程、精度、输出、螺纹四项上给出明确选择，其余项按标准配置交付。

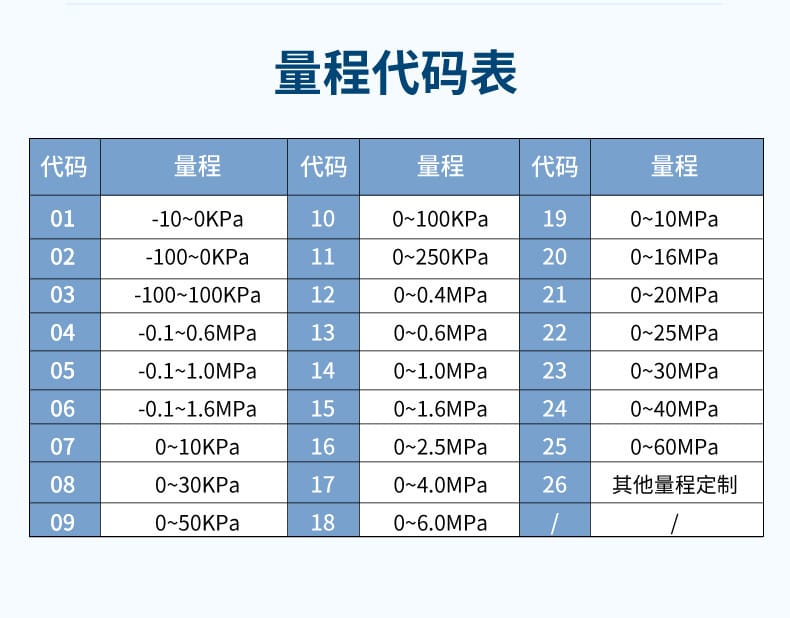

量程一栏从-0.1MPa起步，说明负压和真空测量不需要换另一支表，同一结构配负压标定量程即可。10~60MPa段的过载能力标为125%FS，这个数字别往低压段上套——量程越小，膜片越薄，同样的绝对压力增量占满量程的比例越大，选低压量程时留的余量要更宽。

温度漂移≤0.3%FS/10℃和长期稳定性±0.2%FS/年要放在一起看：现场温度波动大时，漂移是短期误差的主要来源；温度受控的场合，年稳定性才决定校准的频率。4-20mA是默认输出，需要接入采集系统直接读数字量时选RS485，要求电压信号时选0-5V。

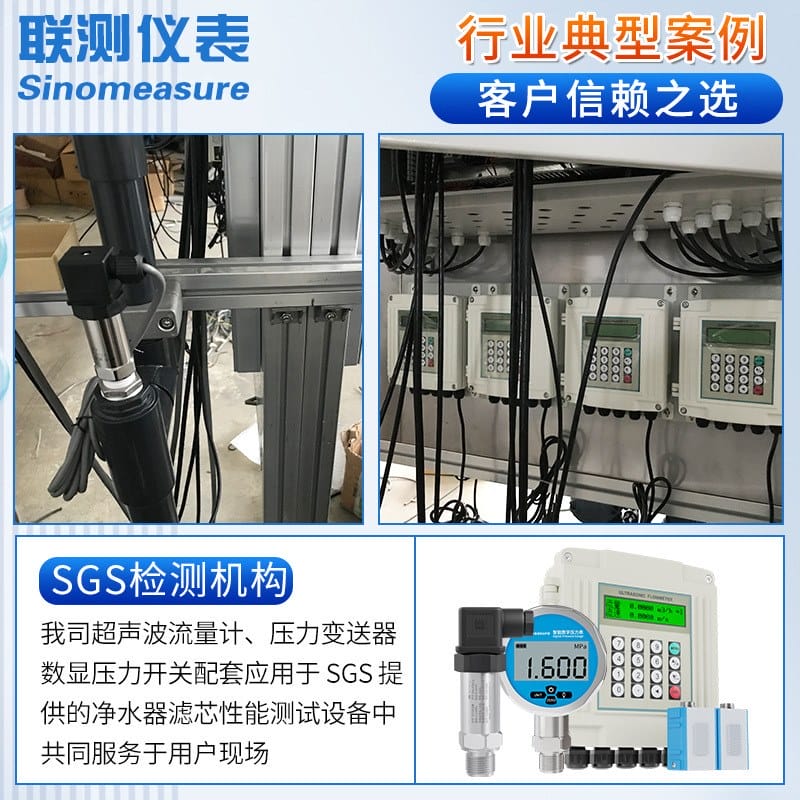

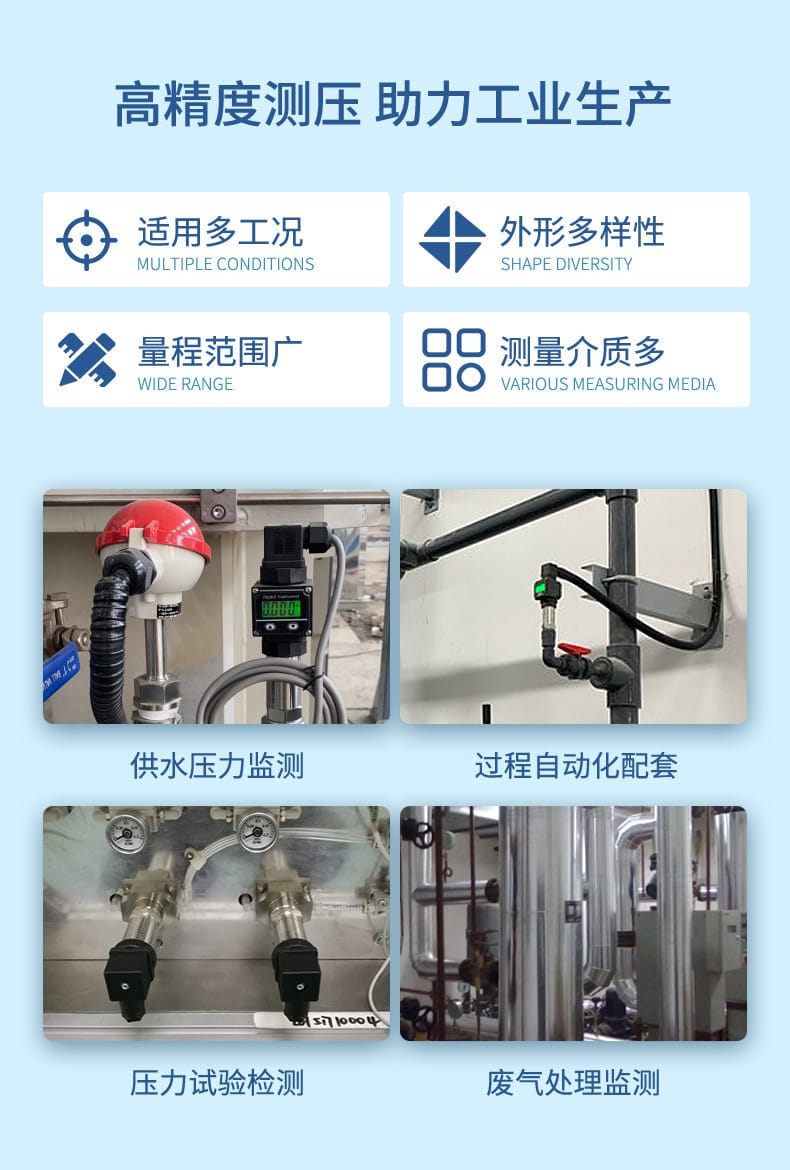

这款变送器的行业覆盖面偏通用，介质多数是水、气、液压油这三类，压力从负压一直延伸到几十兆帕。共性是现场对精度有要求但过程连接不需要特殊定制，标配螺纹就能接上。

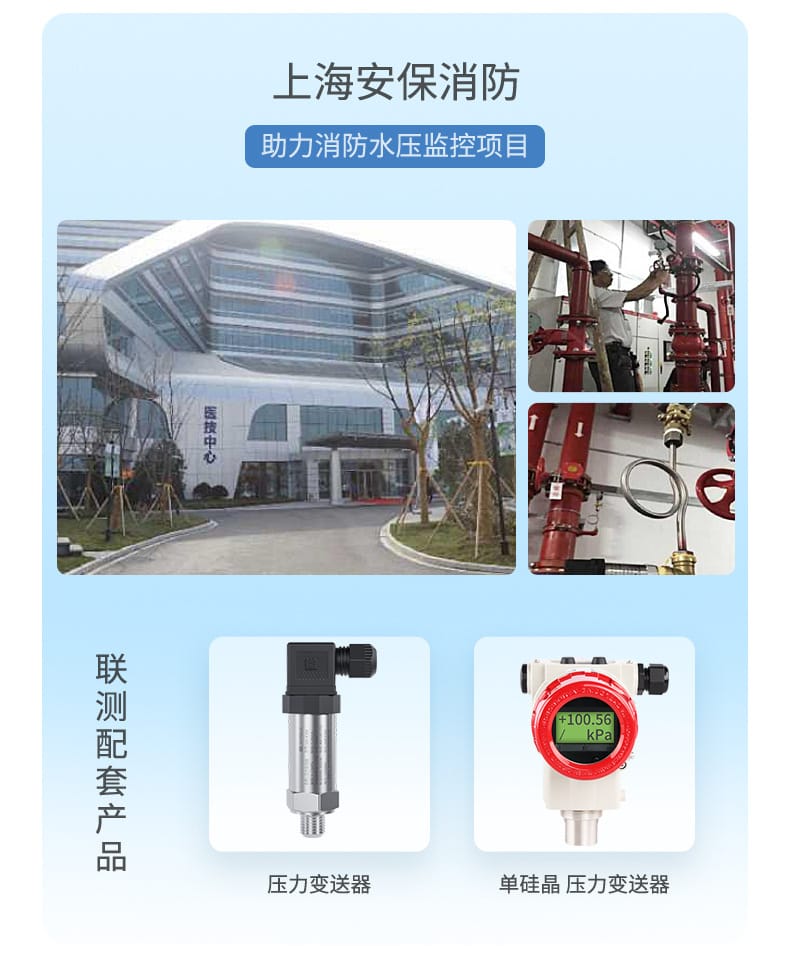

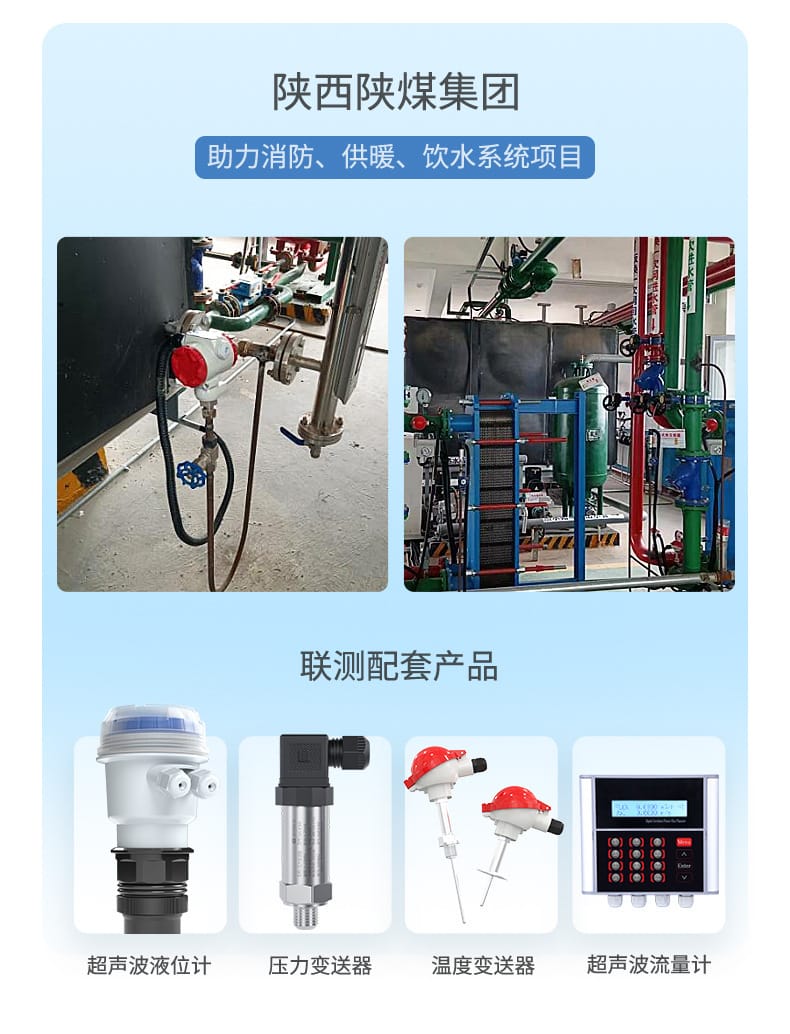

消防水压和供暖系统多落在中低压段，0.5级基本够用；液压站和试验台常常在10MPa以上，这时精度等级和过载余量要一起看。废气处理这类场合还要确认介质是否带腐蚀性成分，316L膜片能应付一般腐蚀，强酸强碱环境仍需另外确认。

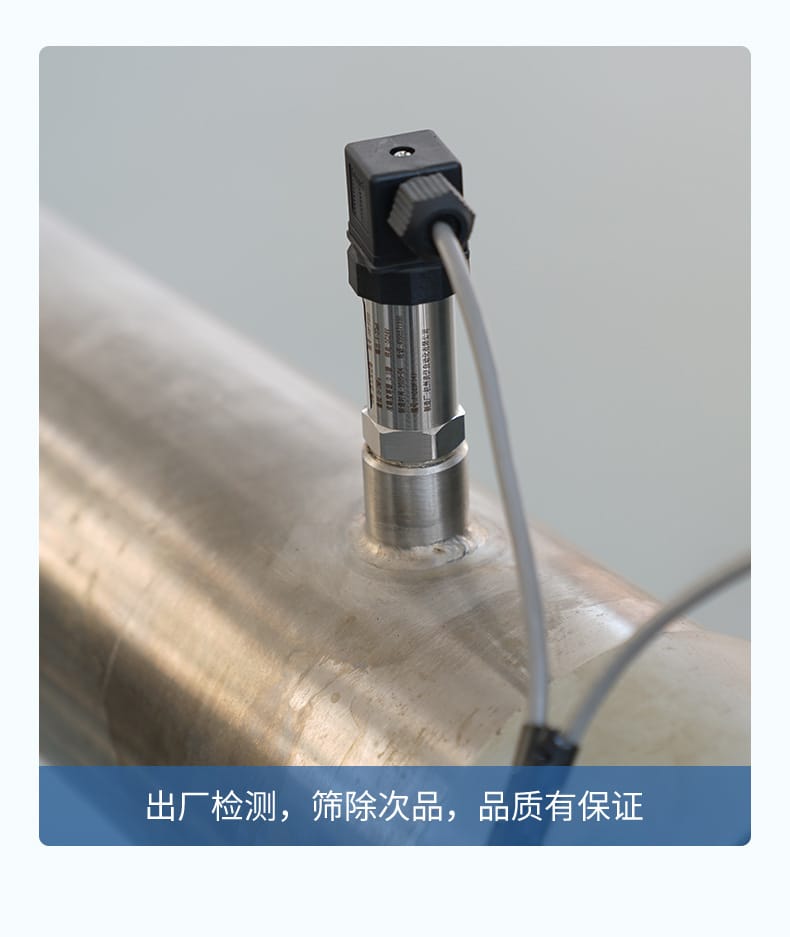

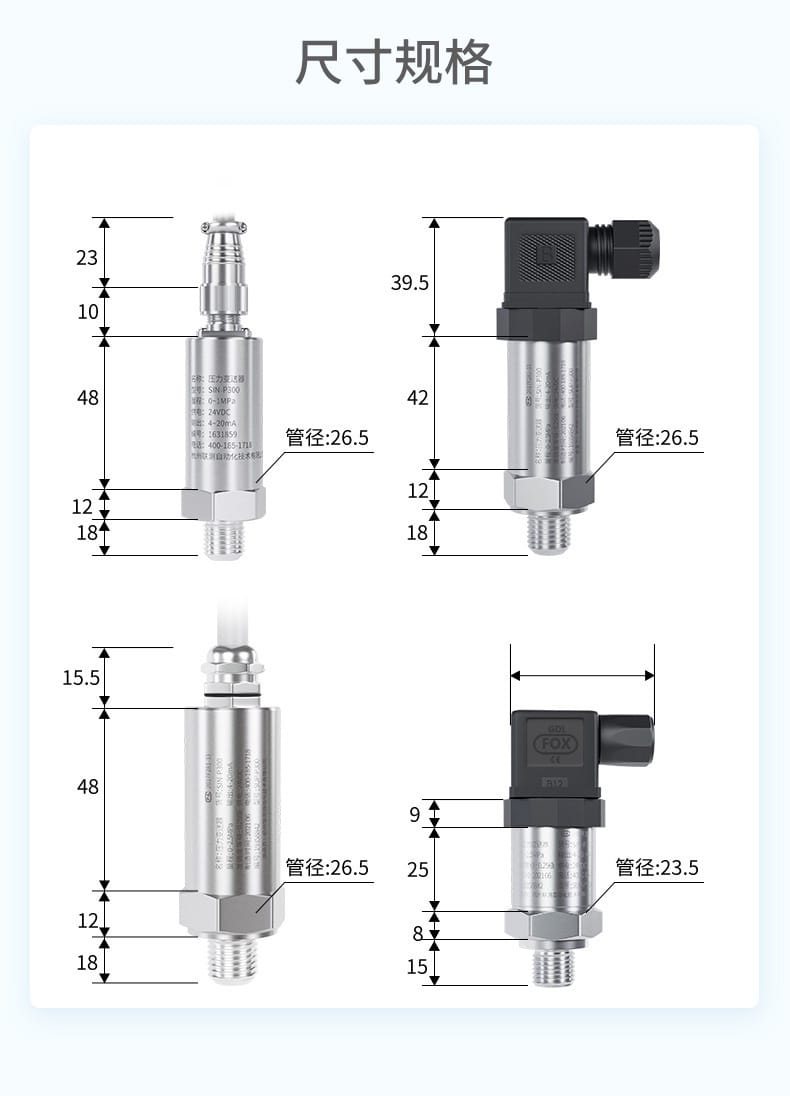

整机工作温度范围是-20~85℃，安装位置要避开强烈振动和冲击源，泵体正上方、压缩机旁这类位置都不合适。过程连接默认可选M20*1.5或G1/4螺纹，其他规格需在下单时提出。

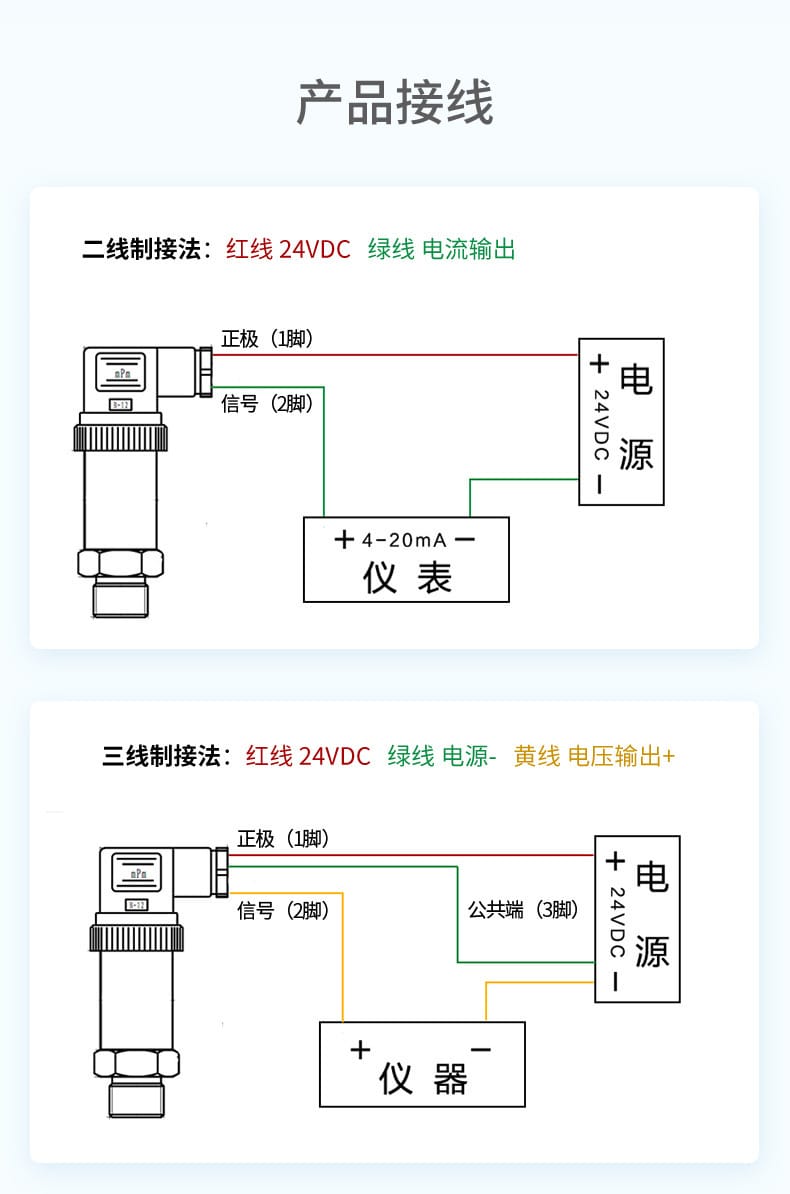

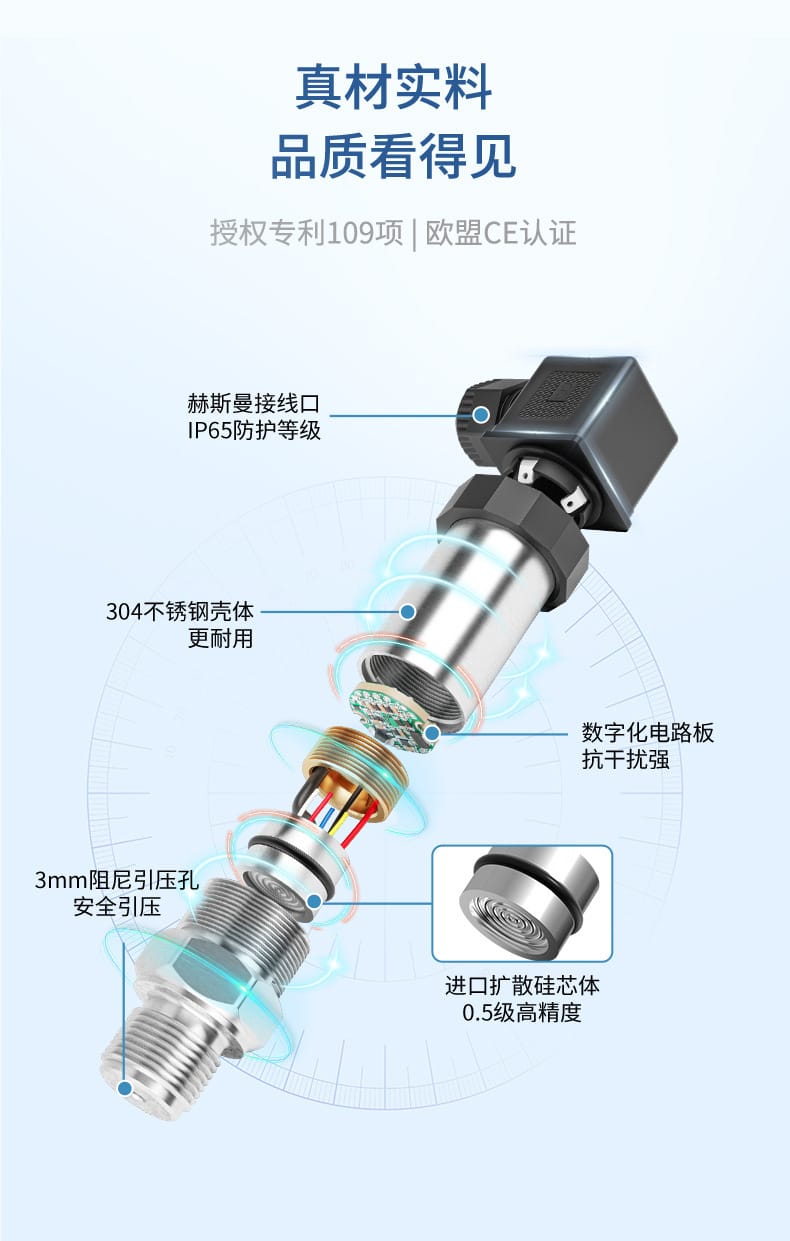

产品带2米原厂引线交付，布线时尽量远离变频器和动力电缆。壳体是304不锈钢，过程连接的密封靠螺纹和垫片实现，安装扭矩控制在不使壳体变形的范围即可。

现场出现的故障里，相当一部分发生在调试阶段：打压试验时压力给得比量程高、接线端子接反、垫片没装到位就通压。这些动作在几分钟内就能造成不可逆的损伤，正常运行阶段反而很少出问题。

IP65是防喷水等级，不代表可以泡在水里。灌胶封装解决的是电路板受潮问题，出线口如果长期处在积水位置，密封件会先失效。介质温度接近85℃上限时，把变送器装远一点或用引压管引出，比换一支更贵的表更实际。

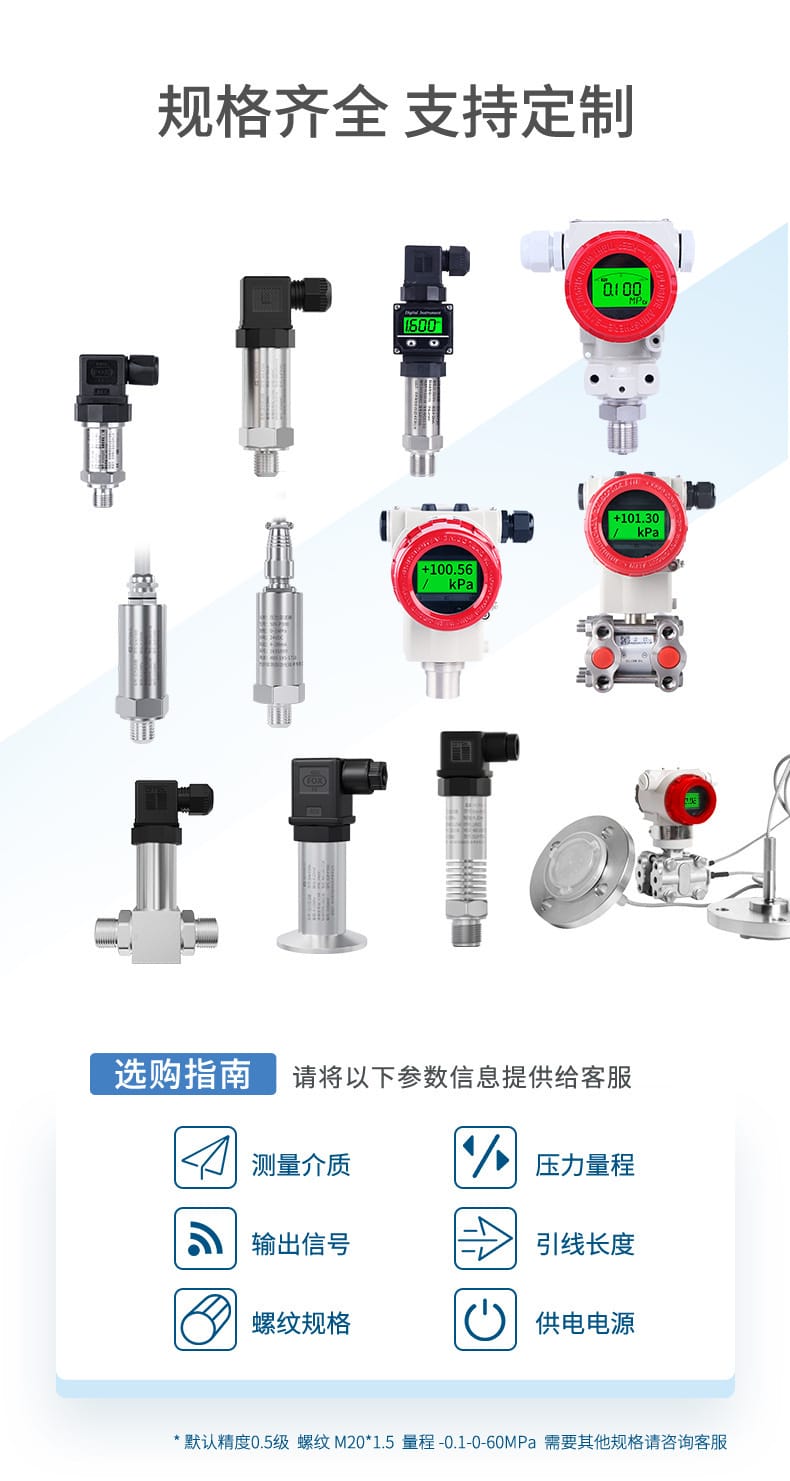

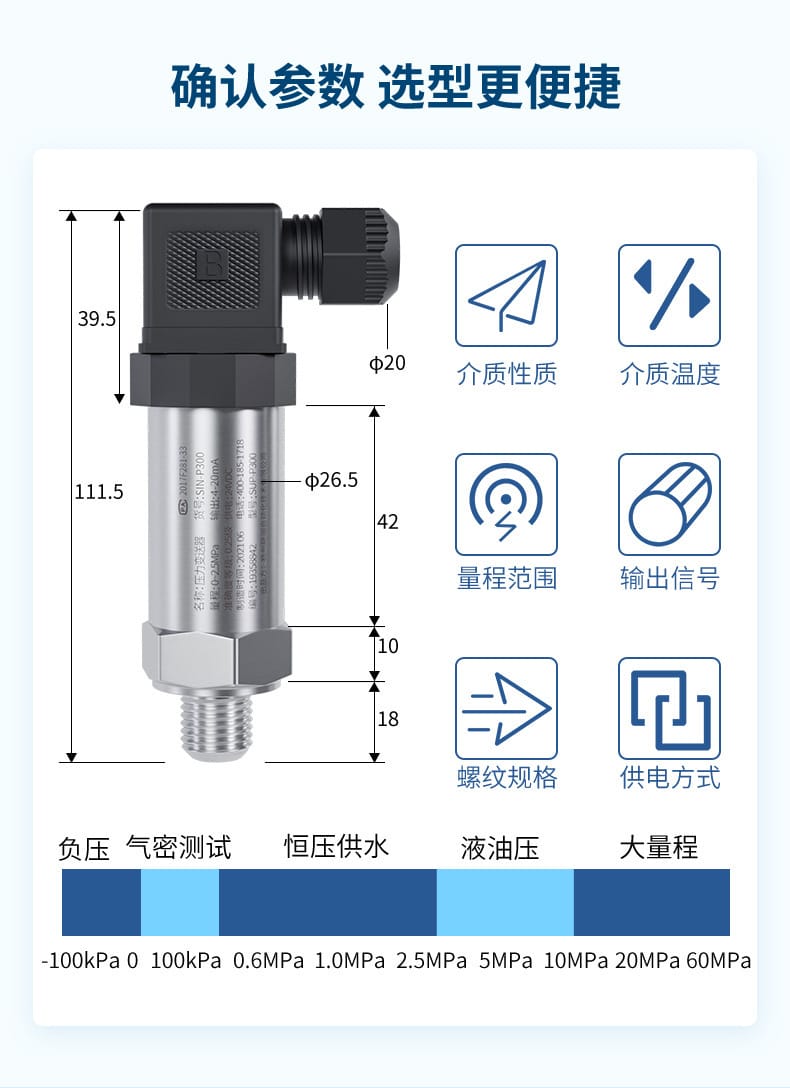

这款产品不做型号后缀的区分，所谓选型就是把四项配置填对。下面按常见场景给出对应关系，量程和精度必须先定，输出和螺纹可以放在后面确认。

应用场景	建议量程段	建议精度	建议输出与接口
液压站、试验台压力监测	10~60MPa	0.25级	4-20mA，M20*1.5
消防水压、供水管网	0~1.6MPa 或相近量程	0.5级	4-20mA，G1/4
供暖与饮水系统	0~1MPa 段	0.5级	4-20mA 或 0-5V
负压、真空监测	-0.1~0MPa	0.5级	4-20mA
接入采集系统读数字量	按实际压力定	按实际需求定	RS485
