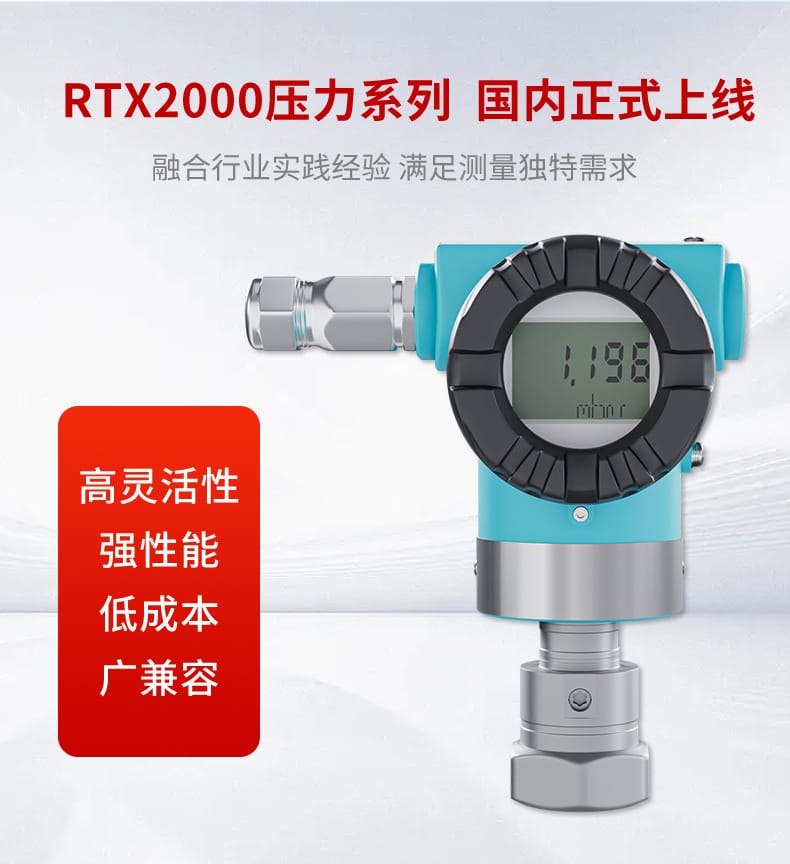

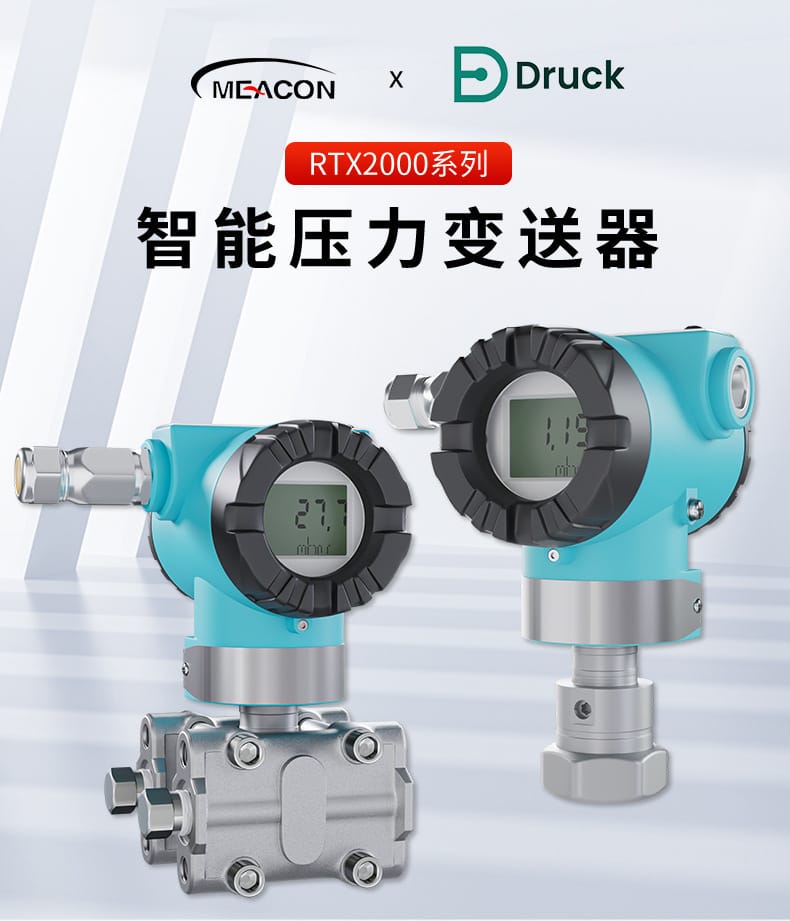

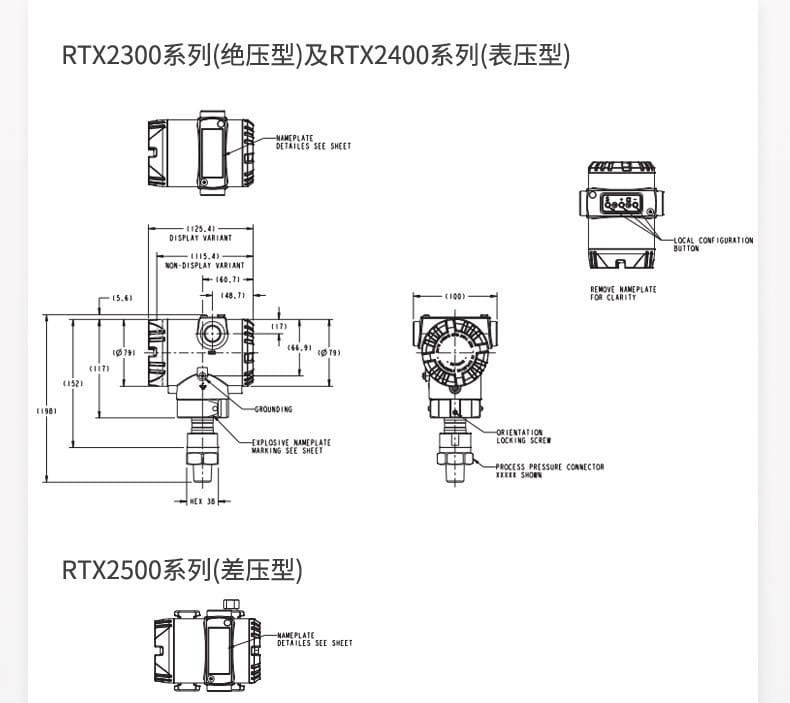

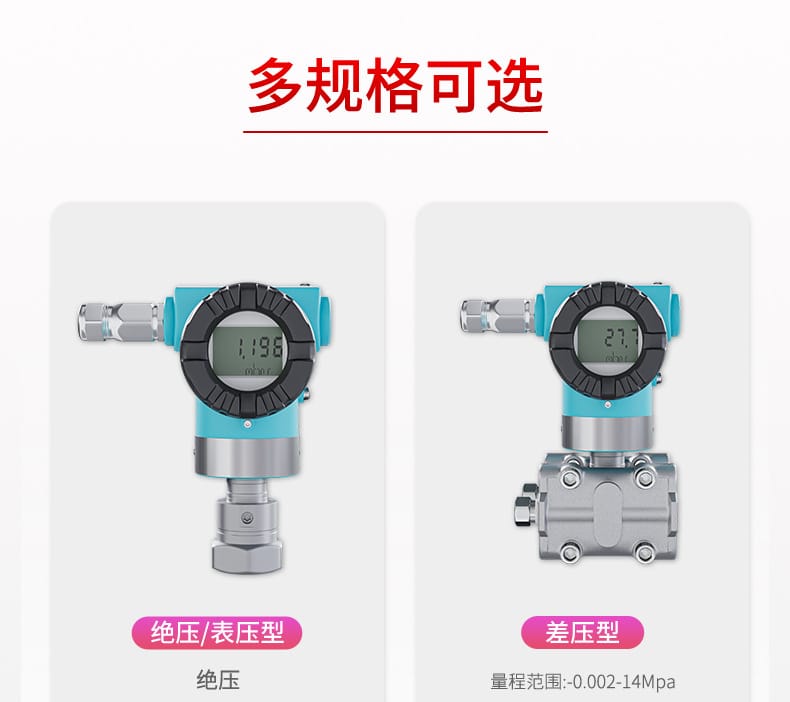

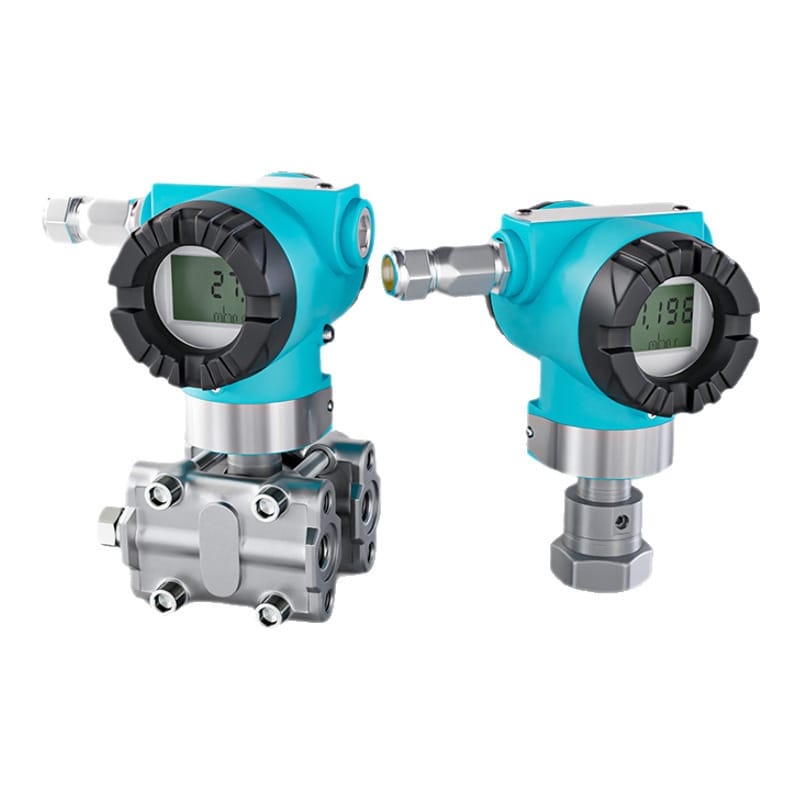

美控德鲁克这条线的主型号是 Druck RTX2000 系列，芯体技术来自英国 Druck，整机在国内做，单晶硅配充油隔离膜片的结构。我带过几批新手去现场装它，几乎每个人第一次都问同一个问题：这么多型号怎么分。答案不复杂，RTX2000 是系列名，往下按测量方式拆成 RTX2300 绝压型、RTX2400 表压型、RTX2500 差压型，三个规格共用一套电路平台和外壳，量程、过载和接口方向按工况挑。
你把它们当成同一只表的三副面孔就行。绝压型内部封了参考真空，表压型靠中央通气管对大气，差压型两个压力口对着膜片两边。测量方式选错，比量程选错麻烦得多，后面我单独讲。

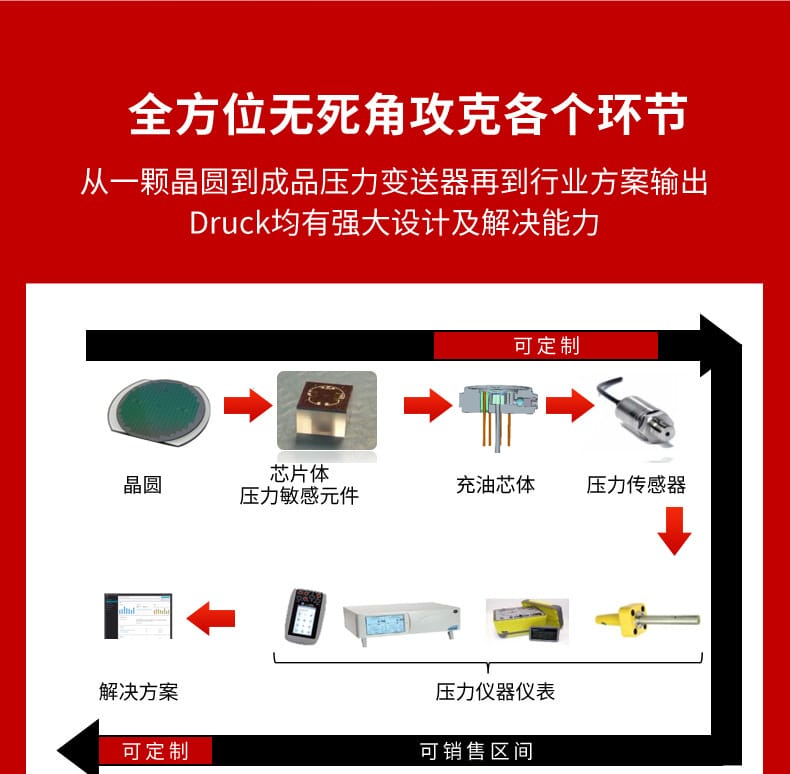

这个系列在国产化压力变送器里算跑在前面的一档，从晶圆设计、充油芯体封装到整机组装都能自己做，不是买芯体回来贴牌。这一点在现场的意义很实在：芯体批次一致，换表的时候零点漂移不会突然给你换个脾气。
标定这块有底气。Druck 本身是全球压力校准设备的主要供应商，市占率超 60%，自家表用自家校准链路出厂，基础标定做 5 点，证书随货免费给。
这套芯体已经在 C919 飞行控制、复兴号制动系统、深海采油树、国家气象站跑过。这些案例不代表你手上这台能随便装，但至少说明它在高振动、高低温交替的工况里被验证过。
选型第一眼先定测量方式，第二眼看量程，最后才看接口和材质。四个型号的分工是这样：

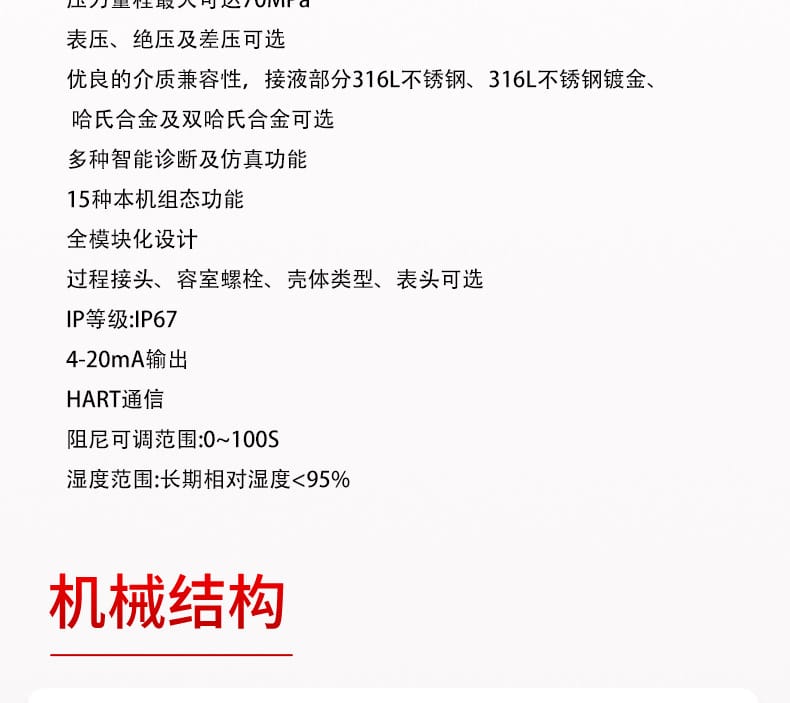

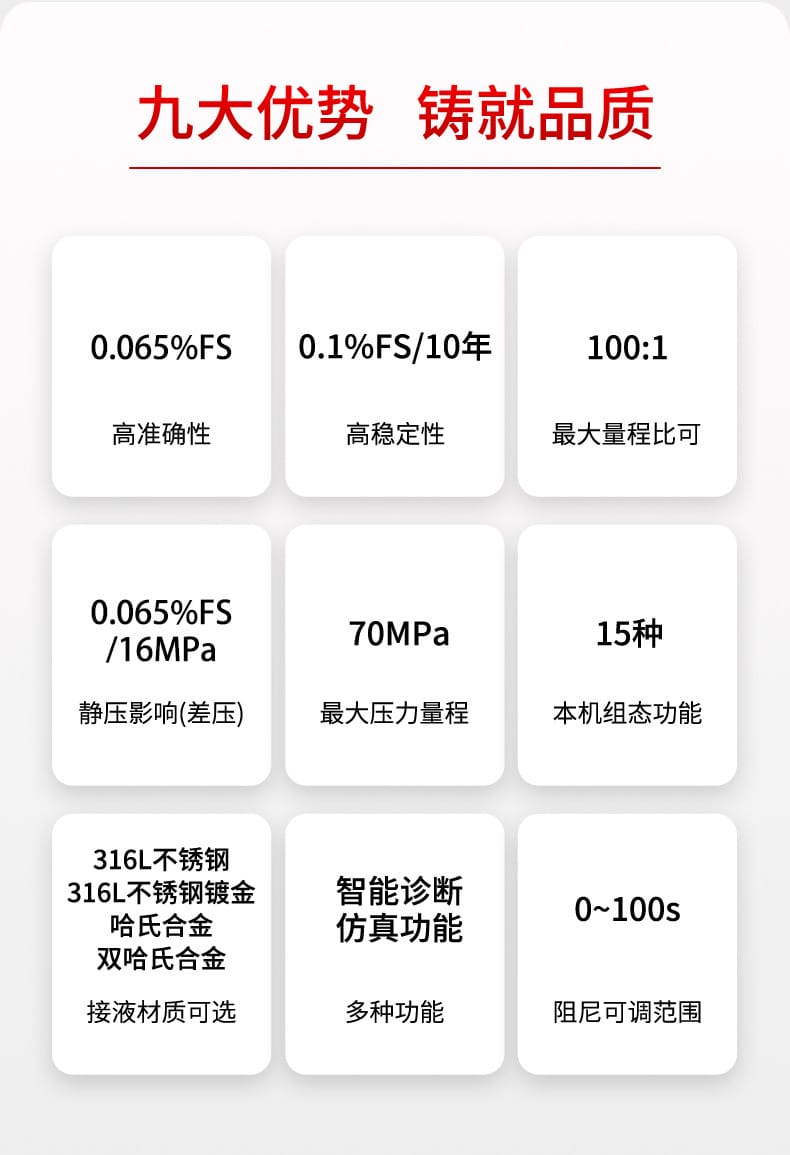

| 参数项 | 指标 |
|---|---|
| 测量类型 | 表压 / 绝压 / 差压 可选 |
| 最大压力量程 | 70 MPa |

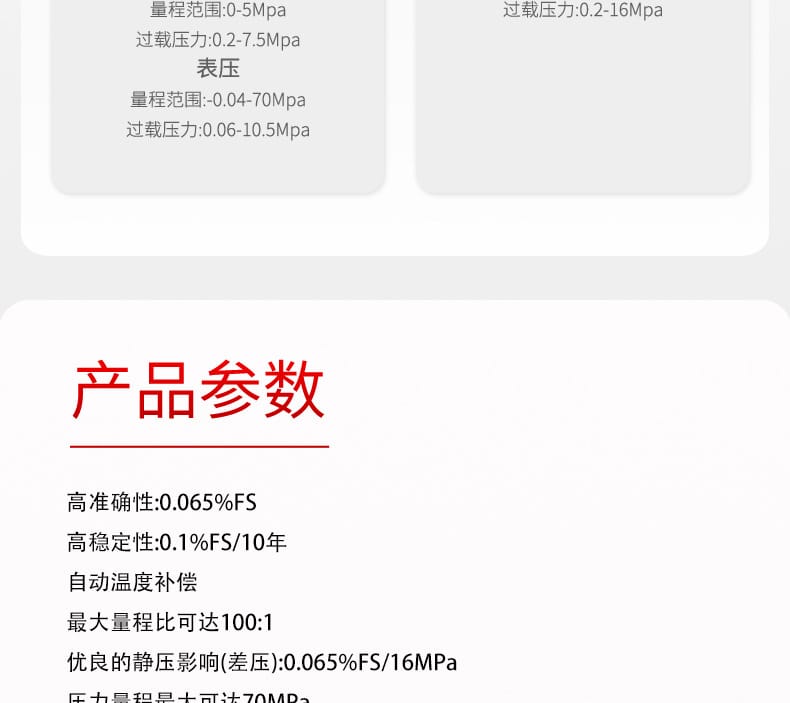

| 过载压力 | 差压型 0.2 ~ 7.5 MPa；表压型 0.06 ~ 10.5 MPa；部分型号 0.2 ~ 16 MPa |
| 准确度 | 0.065% FS |
| 长期稳定性 | ≤ ±0.1% FS / 10 年 |
| 静压影响（差压型） | ≤ 0.065% FS / 16 MPa |
| 温度补偿 | 自动温度补偿 |
| 输出信号 | 4-20mA + HART 通信协议 |
| 阻尼调节范围 | 0 ~ 100 秒可调 |
| 显示方式 | 高对比度 LCD，带本机配置按钮 |
| 电气接口 | 标准接线端子，支持多种连接方式 |
| IP 防护等级 | IP67 |
| 环境温度 | -40℃ ~ +85℃ |
| 过程温度 | -40℃ ~ +120℃ |
| 相对湿度 | 长期工作 < 95% RH（无冷凝） |
| 壳体材料 | 316L 不锈钢 |
| 接液部件材质 | 316L 不锈钢 / 316L 镀金 / 哈氏合金 / 双哈氏合金 |

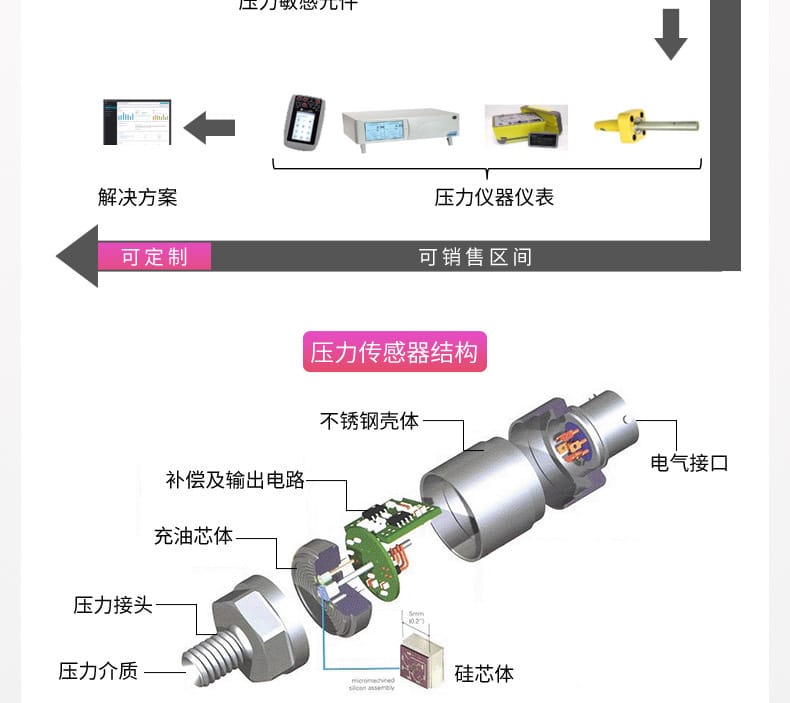

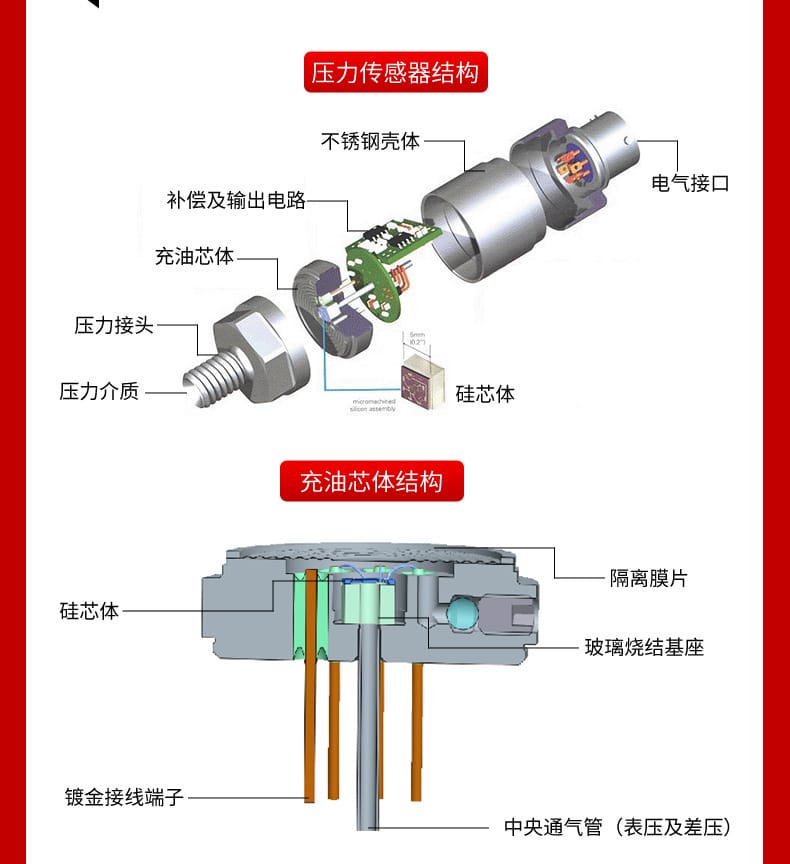

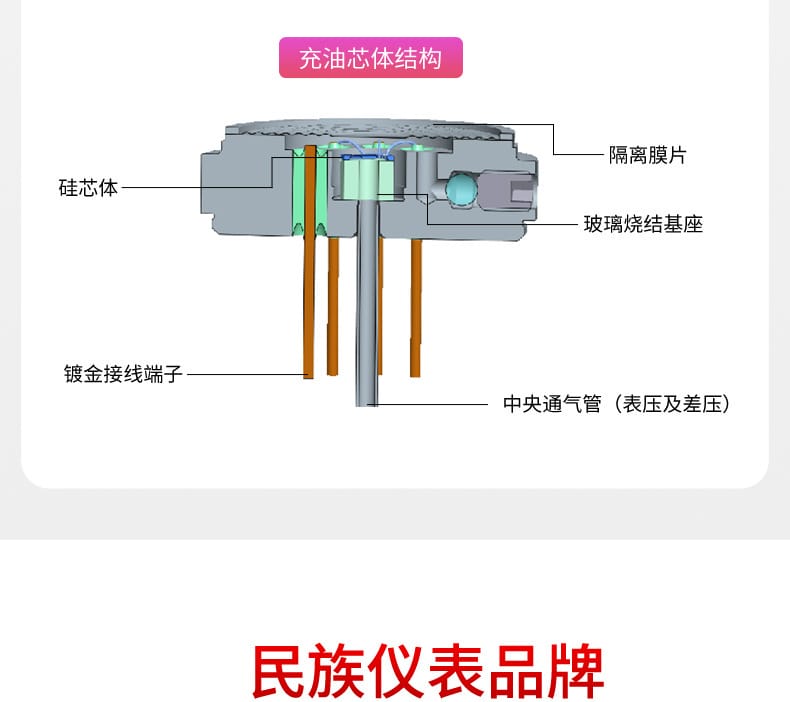

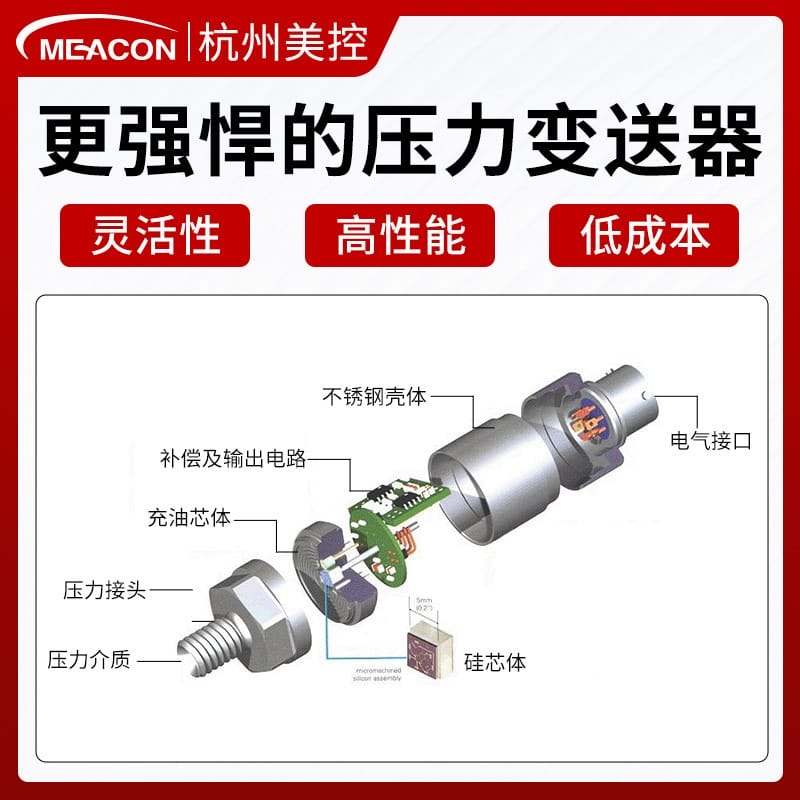

| 膜片与芯体 | 金属接液膜片 + 微机械加工硅芯体，玻璃烧结基座、镀金接线端子、中央通气管 |
| 安装方向 | 多方位可装，壳体标配接地标识 |
| 防爆认证 | NPSI（Exia、d、tD） |
| 标定标准 | 出厂基础标定 5 点，免费提供证书 |
差压型的静压影响这个参数别小看。16 MPa 静压下附加误差 ≤ 0.065% FS，如果你的系统静压本身就高，实际精度要按这一项重新算一遍，不能只看标称的 0.065%。阻尼 0 ~ 100 秒可调，泵出口、压缩机出口这种脉动大的位置，往十几秒上调，DCS 曲线会干净很多。
这系列不是单一行业专供，凡是水、气、油、液压四条管路里有测压点的活，它都能上。行业跨度大，选型逻辑反而简单，看介质和压力段就行。
腐蚀性介质别硬上 316L。介质里带氯离子、带酸，直接选哈氏合金接液，钱花在这一步比花在后期换表上划算。测过滤器堵塞、孔板前后差这类工况用 RTX2500；测真空度或者要绝对压力值用 RTX2300；普通管路压力，RTX2400 就够了。
现场装这只表，成败在细节不在大方向。位置选错，后面怎么调都别扭。环境先看三样：通风、电磁、温度。装在变频柜散热口边上，4-20mA 输出会带一串毛刺；装在阳光直射的露天管廊上，夏天壳体能到六七十度，虽然环境温度上限是 +85℃，电子件长期贴着上限跑，寿命会打折。
供电按 24V DC 准备，电压波动控制在 ±10% 以内，回路总电阻要满足 HART 通信要求。接线前把极性核一遍，反接烧的是电路板，那不是换个保险丝能救回来的。
这只表坏掉的原因，我统计下来七成是人为的。超量程、介质脏、接线反，这三样占大头。剩下的才是元件自然老化。
干燥环境里操作记得戴防静电手环。静电击穿这种故障没有前兆，表装上去是好的，第二天零点就飘了，回去查还查不出所以然。备件和标定走上海阔思电子有限公司这条渠道，别自己在外面凑接头和密封件，材质对不上，漏点早晚出。
下面这四种现象是现场碰得最多的，顺序按我平时排查的习惯排，你照着走一遍基本能定位。
现象：上电后回路电流不到 4mA，万用表量不出电流，DCS 上挂红灯。先查什么：先量供电电压和极性，再看接线端子有没有压紧、有没有氧化。多半是什么原因：24V 电源没到位，或者正负极接反；少数是回路总电阻太大，HART 起不来。怎么处理：断电后纠正极性重新上电，按通信要求核对负载电阻。
现象：4-20mA 输出无规律跳动，趋势曲线像锯齿。先查什么：先看屏蔽层接地方式和信号线与动力线的距离。多半是什么原因：屏蔽层没做单点接地，或者信号线和变频器动力线挤在同一个线槽里。怎么处理：屏蔽层单点可靠接地，信号线单独走槽，脉动工况把阻尼调到十几秒。
现象：静置状态下零点慢慢往上爬，越跑越偏。先查什么：查引压管有没有积液、结晶，表压和差压型还要查中央通气管是否堵塞。多半是什么原因：通气管堵了，参考压力不对，表就按错基准算。怎么处理：清通通气管和引压管，干燥后重新校准零点；介质易结晶的加装隔离罐或吹扫。
现象：差压型读数明显偏小，甚至反向。先查什么：查高低压侧接管是否接反，三阀组的开闭顺序对不对。多半是什么原因：投运时没先开平衡阀就单侧加压，膜片被顶变形了。怎么处理：按先开平衡阀、投运后关平衡阀的顺序操作；膜片已经变形的只能返厂换芯体，现场校不回来。
换表之前先确认测量方式这一件事：把表压型接到差压回路上，两个压力口同时加压，膜片受力翻倍，开机就可能报废。选型单上把 RTX2300、RTX2400、RTX2500 写清楚，比事后拆表省事得多。
