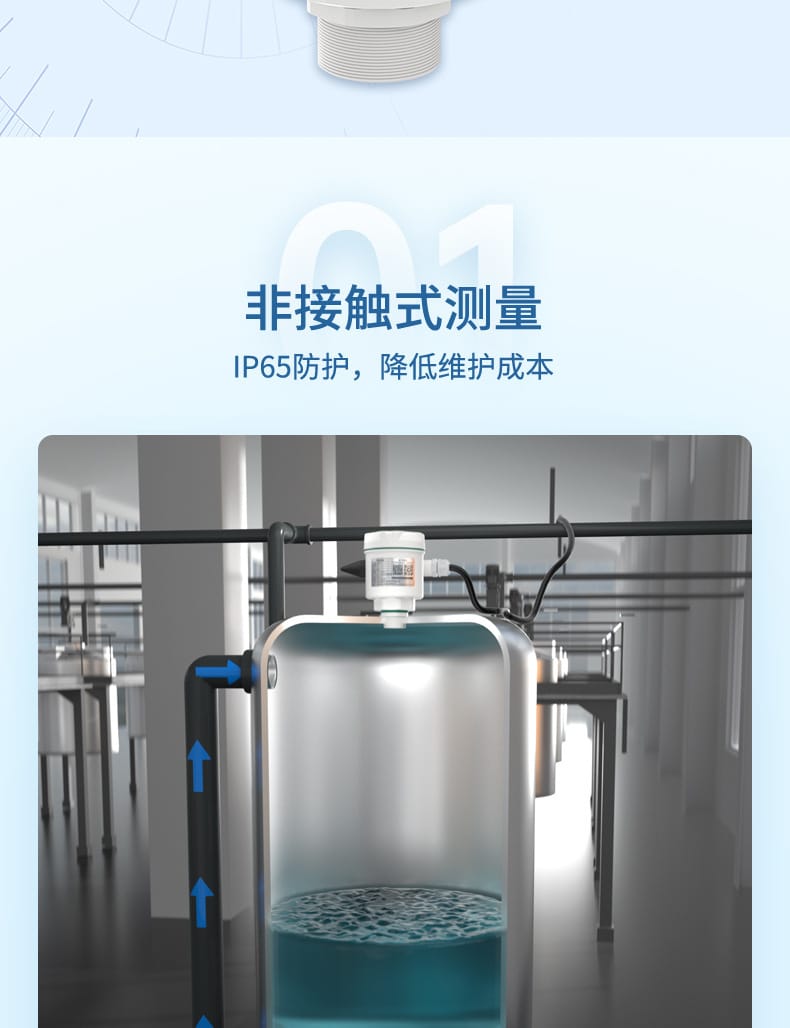

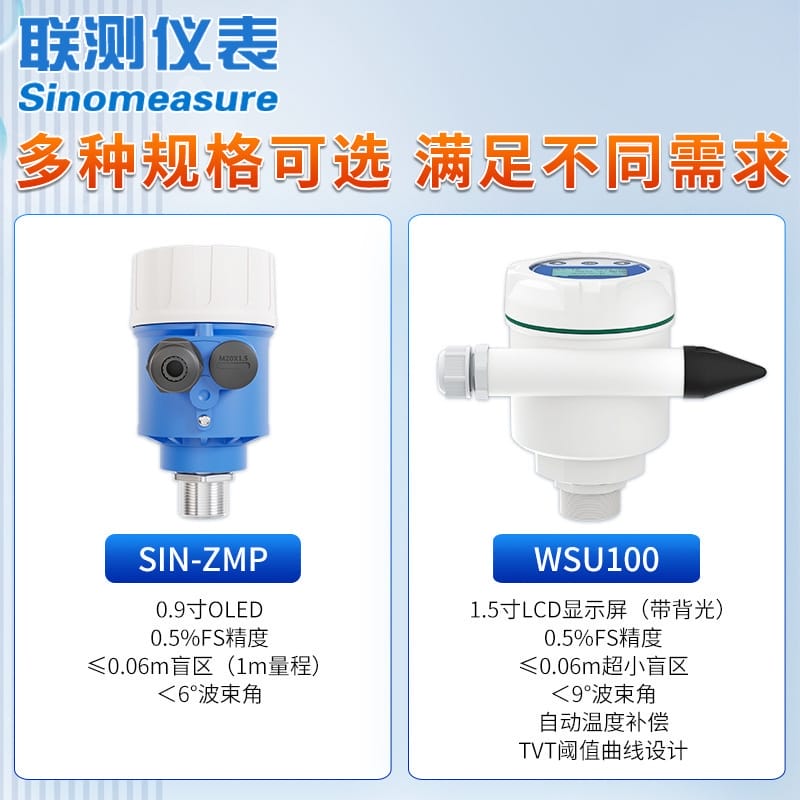

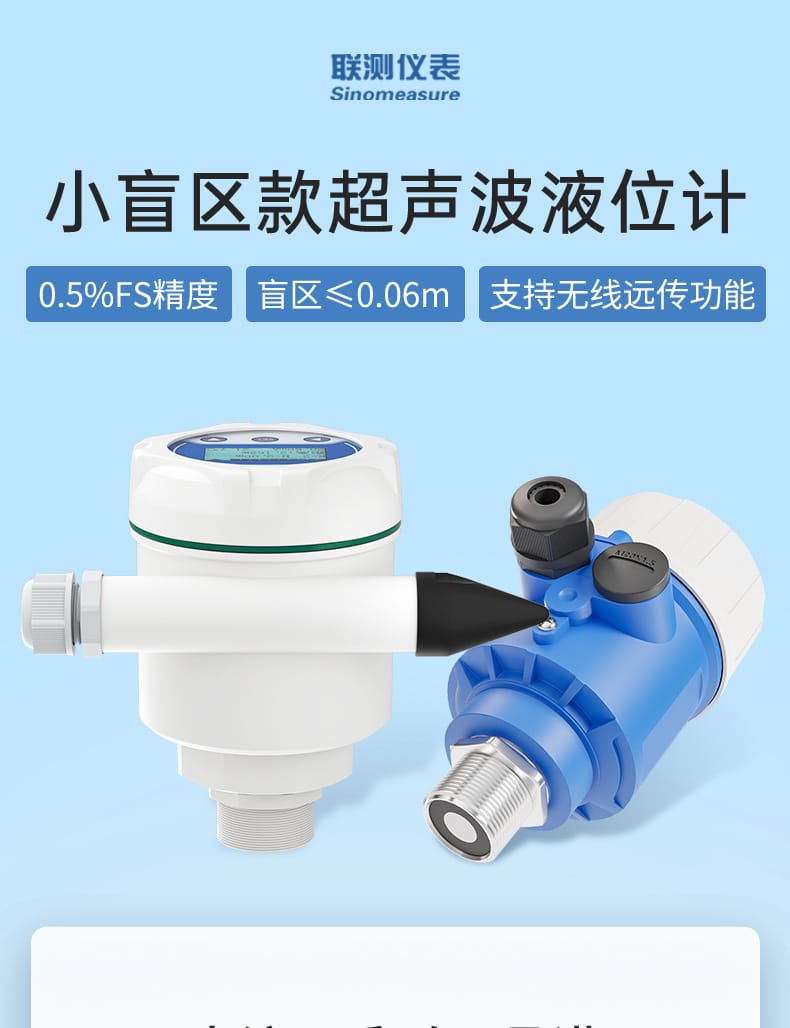

联测这款小盲区一体式超声波液位计，把换能器和变送电路装进同一个壳体，量程覆盖1m和2m两档，0-1m是其中用得最多的一档。它靠液面反射回来的超声波算距离，探头不碰介质，介质带腐蚀性、有悬浮物，或者装在卫生要求较高的罐体上，都能省掉不少维护麻烦。这个系列里有两个规格型号——WSU100和ZPM，量程、精度、材质、安装接口是一致的，差别集中在供电方式、显示形式、输出配置和发射角度上。共性和差异分开讲，选型时对着看就行。

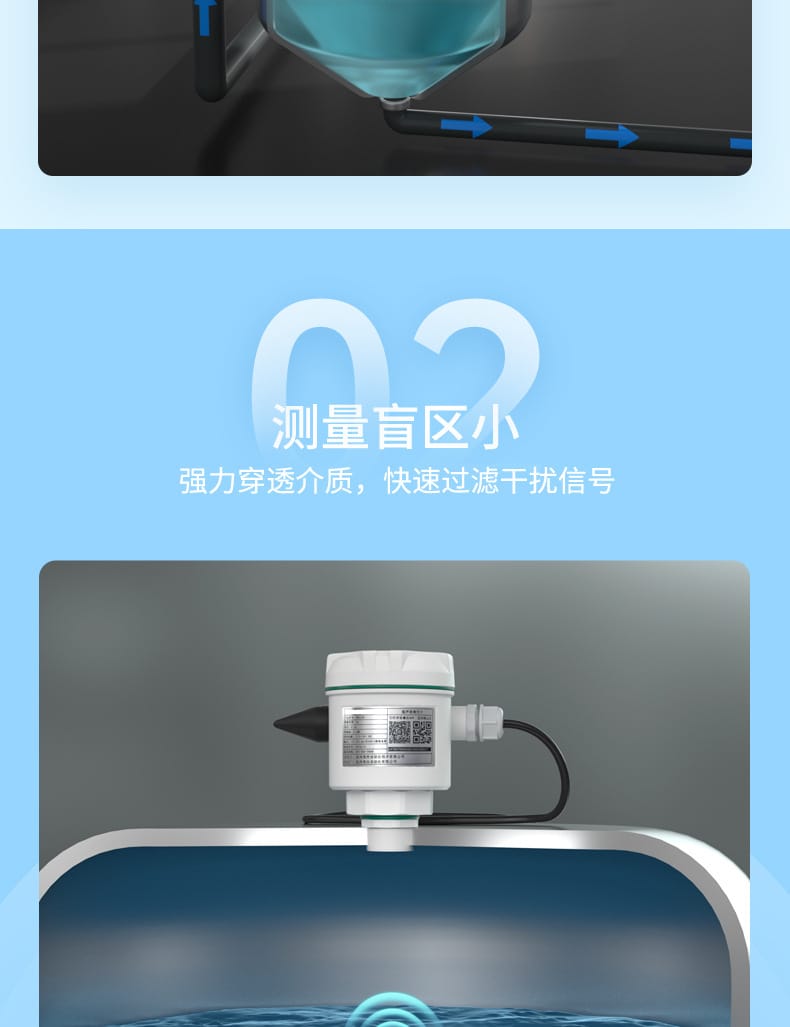

盲区是这类型号最该讲清楚的一项参数。盲区指探头端面到能稳定收回应波的那段距离，液面一旦进到这个区间，仪表分不清是真回波还是探头余振。盲区≤0.06m意味着1m量程下罐顶或井口只需预留6cm空高，小储罐、截流井、集水坑这类装不下长杆式仪表的场合才装得下。同为1m量程，WSU100和ZPM的盲区都是≤0.06m；ZPM做到2m量程时盲区放宽到≤0.15m，这是量程换来的代价，量程越大，近端回波和发射余振越难分开。

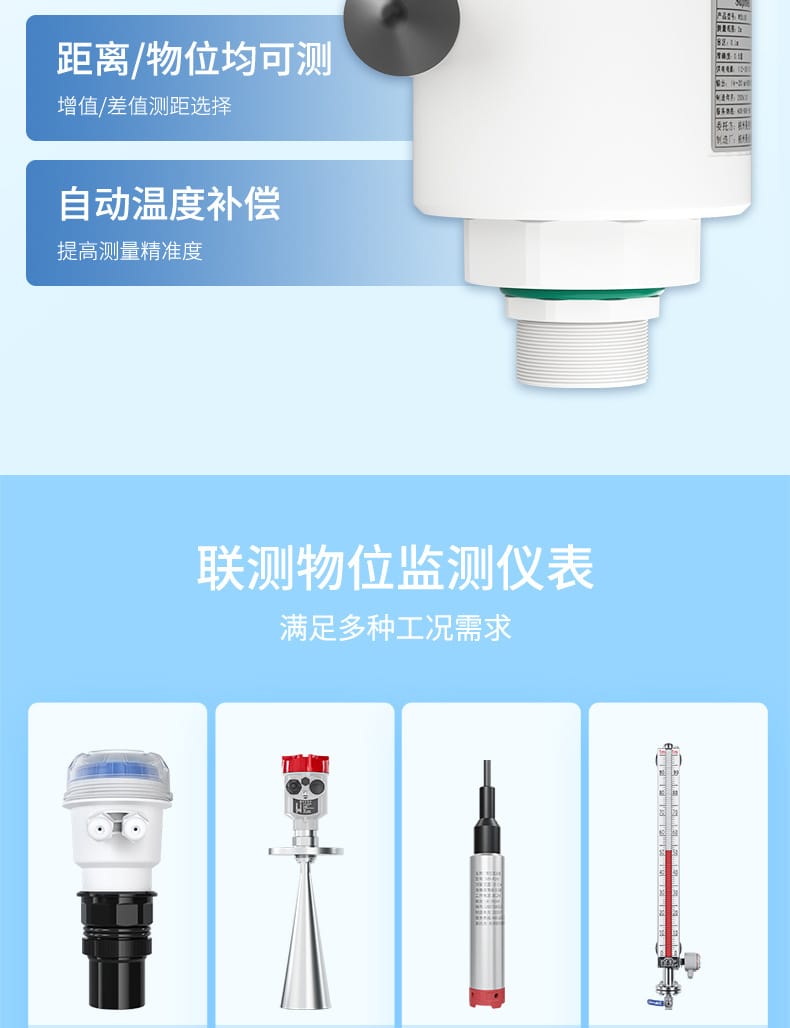

两个型号的准确度都是±0.5%FS，按满量程折算。1m量程对应绝对误差约5mm，2m量程约10mm，做水位监测、储罐存量、泵站联动控制够用。要拿去做贸易结算级别的计量就不合适——超声波测的是声程，温度变化会让声速漂移，这也是两款都带自动温度补偿的原因：按环境温度修正声速，把温度那部分误差压下去。

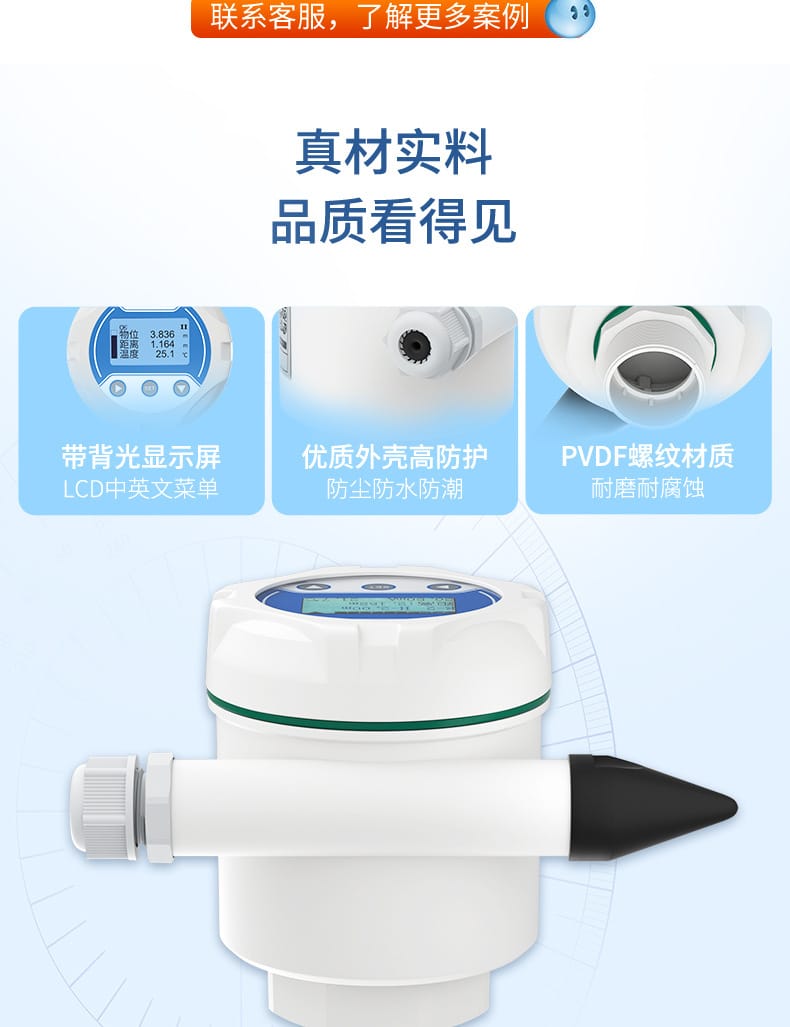

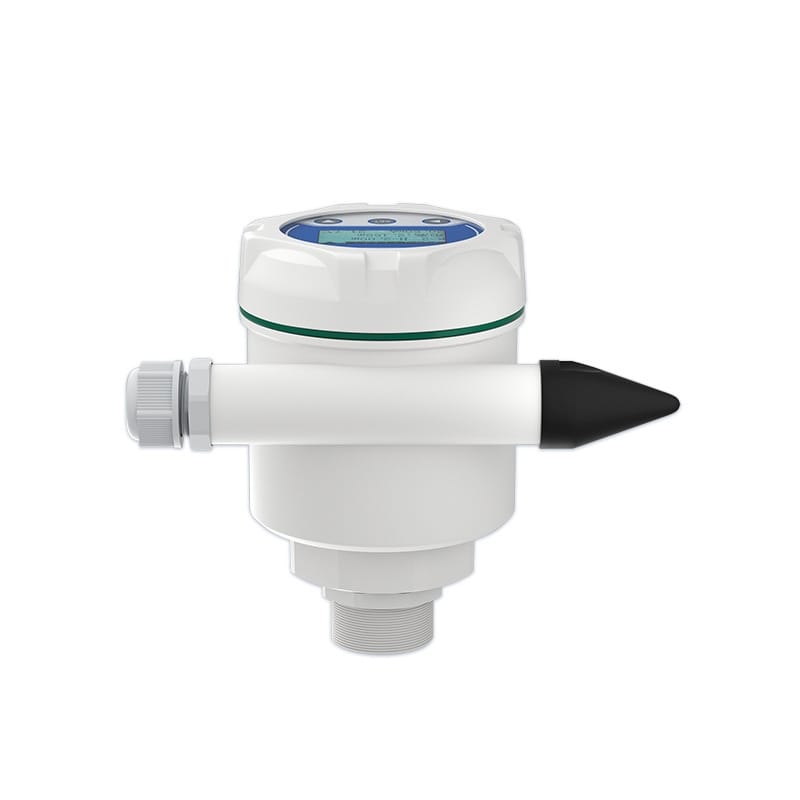

WSU100偏向现场能看、能接线的用法：1.5寸带背光LCD，最小显示分辨率1mm；供电可走二线制18~28VDC，也可走三线制12~28VDC；输出给到4~20mA、HART、RS485和继电器；功耗<1.1W，选配无线远传功能后大于4W。ZPM偏向装上去少管的用法：供电只有12~24VDC一种，功耗<1.5W且可定制更低，显示换成OLED自发光中英文菜单，输出在4~20mA、HART、RS485、继电器之外还多出3路NPN开关量，防护等级可选配到IP68。波束上ZPM更窄（<6°），井筒、立式罐这类侧壁离得近的空间，窄波束收到的侧壁杂波更少。

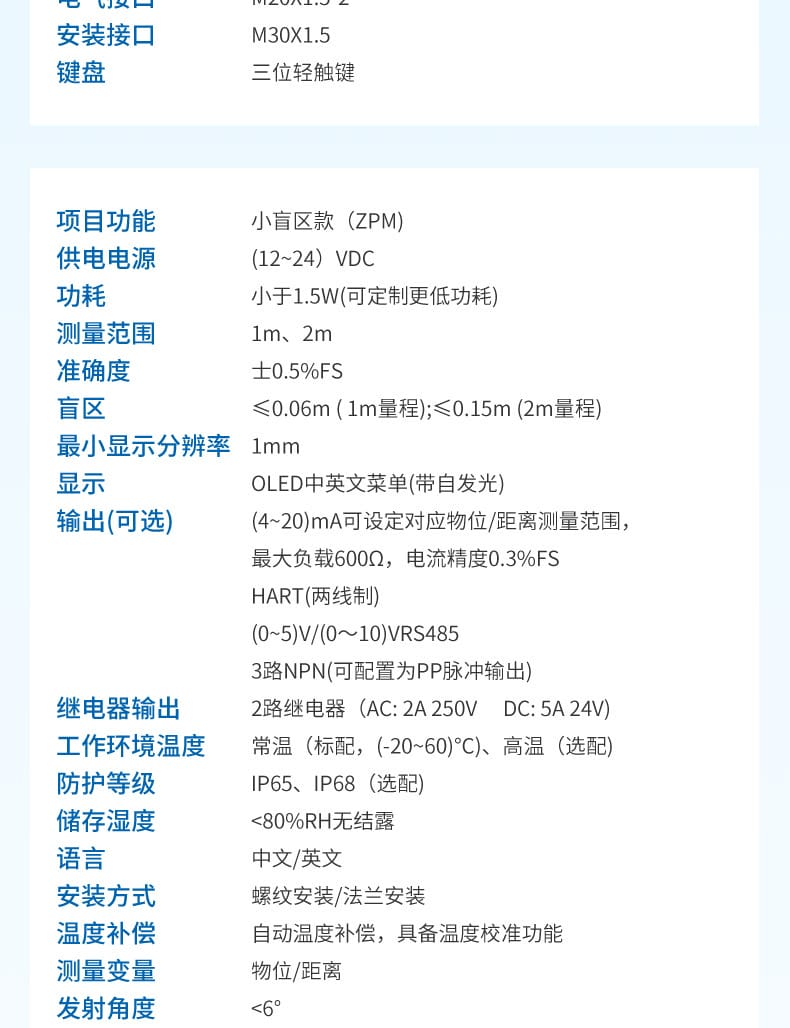

下表按型号分列，同一行是同一项参数在两款上的取值。空白处表示原文未标注该型号的对应数据，不代表没有这项功能。

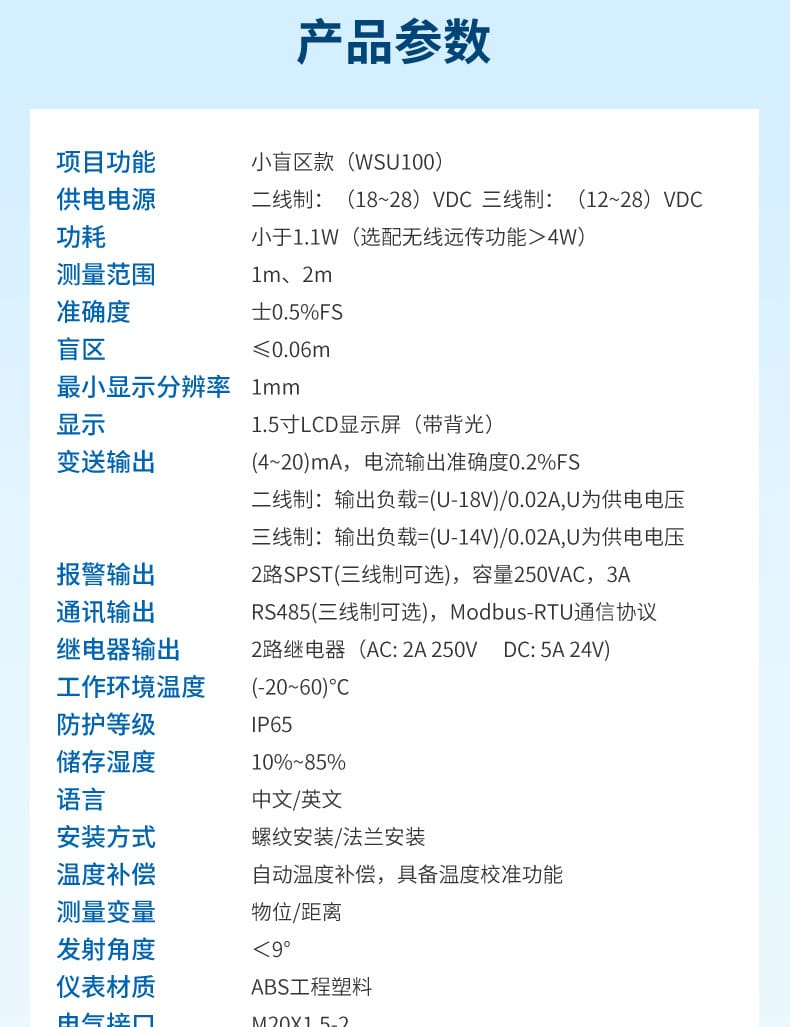

| 参数名称 | WSU100（小盲区款） | ZPM（小盲区款） |
|---|---|---|
| 供电电源 | 二线制 18~28VDC；三线制 12~28VDC | 12~24VDC |
| 功耗 | <1.1W（选配无线远传后 >4W） | <1.5W，可定制更低功耗 |
| 测量范围 | 1m、2m | 1m、2m |
| 准确度 | ±0.5%FS | ±0.5%FS |
| 盲区 | ≤0.06m | ≤0.06m（1m量程）；≤0.15m（2m量程） |
| 最小显示分辨率 | 1mm | — |
| 显示 | 1.5寸LCD，带背光 | OLED中英文菜单，自发光 |
| 输出 | 4~20mA、HART、RS485、继电器 | 4~20mA、HART、RS485、3路NPN、继电器 |
| 工作环境温度 | -20~60℃ | — |
| 防护等级 | IP65 | IP65；IP68（选配） |
| 储存湿度 | 10%~85% | <80%RH，无结露 |
| 温度补偿 | 自动温度补偿 | 自动温度补偿 |
| 发射角度 | <9° | <6° |

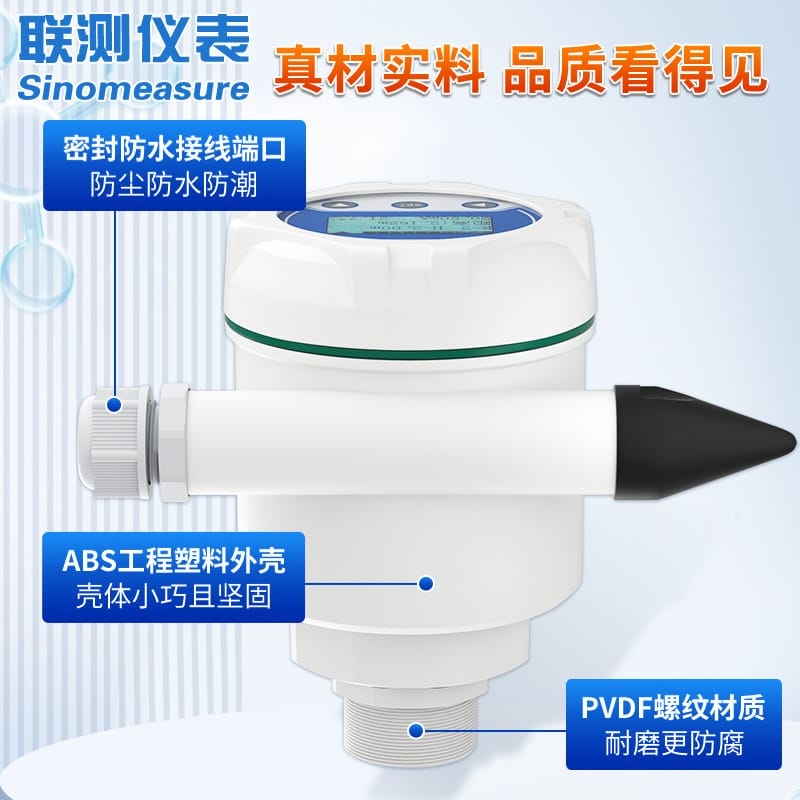

| 仪表材质 | ABS工程塑料 | ABS工程塑料 |
| 电气接口 | M20×1.5-2 | M20×1.5-2 |

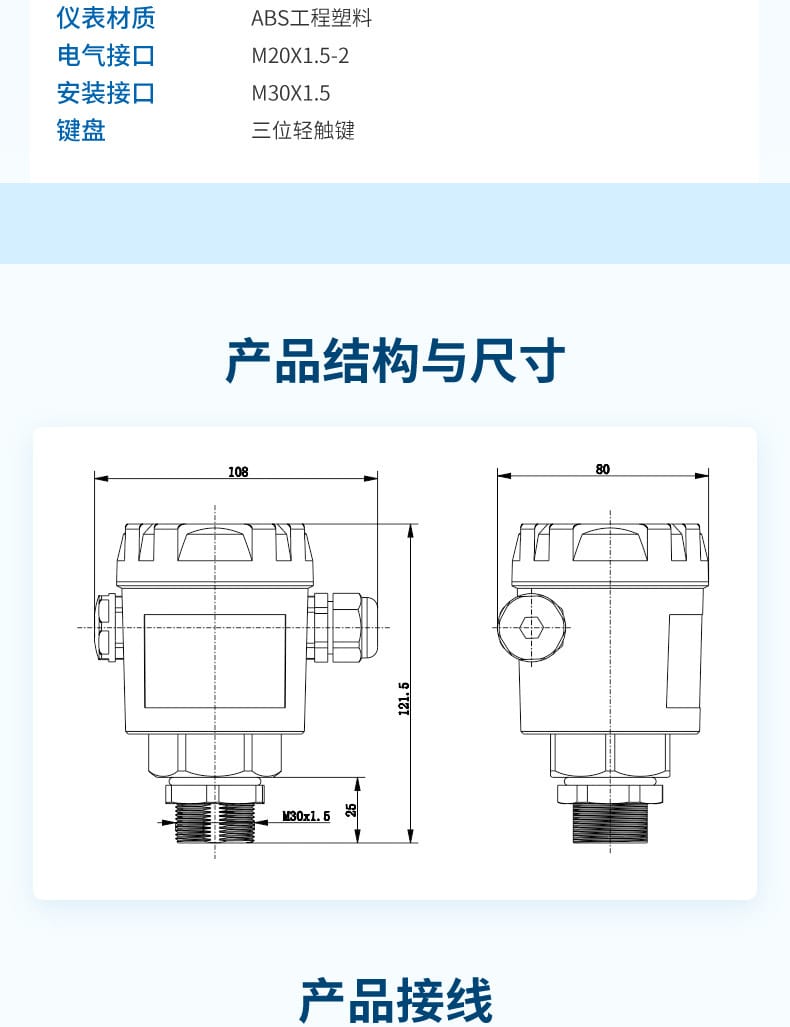

| 安装接口 | M30×1.5 | M30×1.5 |
| 键盘 | 三位轻触键 | 三位轻触键 |
| 语言 | 中文/英文 | 中文/英文 |

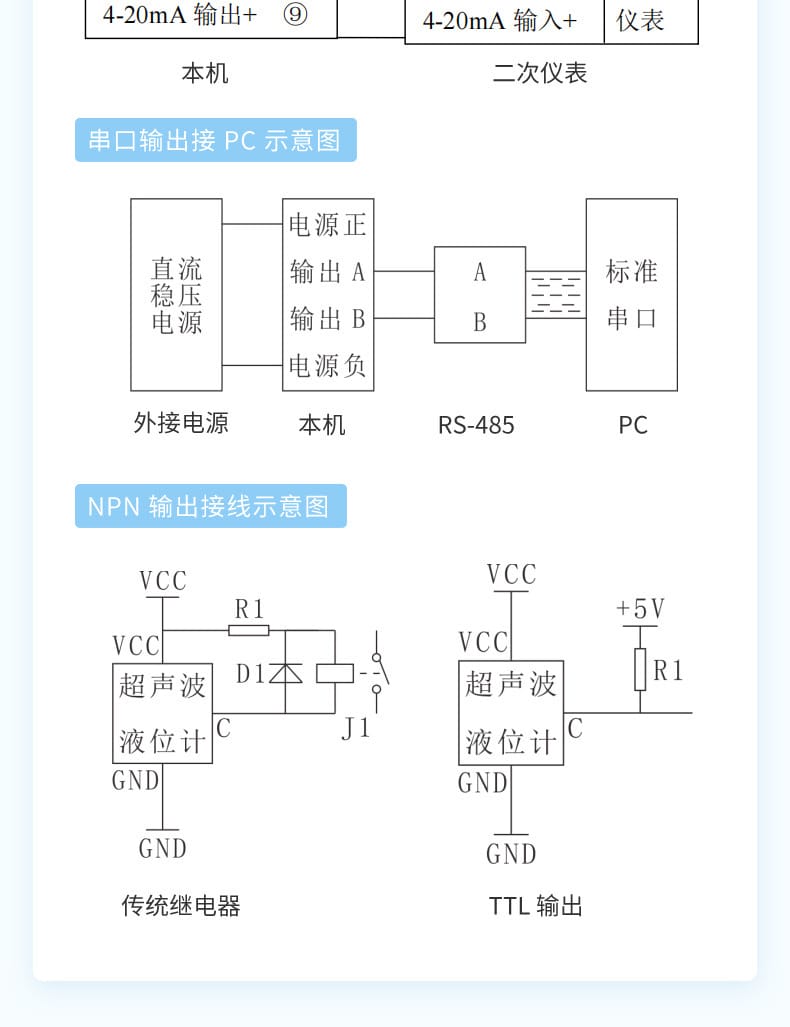

表里有两处容易看漏。一处是供电：WSU100的二线制接法只需两根线，回路里串24V电源和负载电阻就能出4~20mA，布线省一根线，但电源要保证在18V以上；ZPM固定12~24VDC供电，接线更简单，低功耗版本更适合靠电池或太阳能供电的站点。另一处是输出：需要直接驱动泵、报警灯或电磁阀的场合，ZPM自带的3路NPN能省掉一个中间继电器，WSU100则要靠继电器那一路来完成。

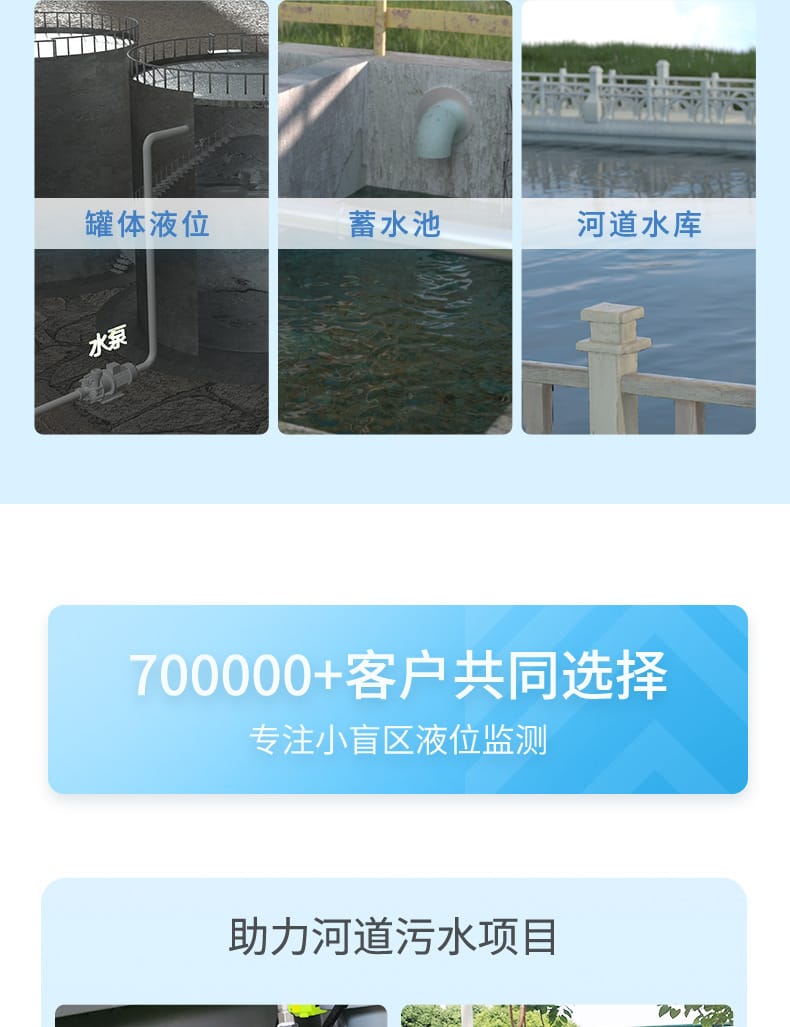

这款液位计的量程卡在1m和2m，注定服务浅液位场合，而不是十几米高的立式大罐。两个型号在行业上的落点也不完全一样。
落到选型上，截流井和河道监测一类户外无人值守的站点更常指定ZPM，窄波束在井筒里受管壁干扰小，IP68可选配，低功耗版本也方便配太阳能供电。厂内储罐、需要现场读数或改造老控制柜的项目，WSU100用得多一些，LCD带背光在夜间巡检时能直接看数，二线制接法对原有4~20mA回路改动最小。
定安装位置之前，先算一笔空高的账。1m量程的仪表，最高液位到探头端面之间必须留出不小于0.06m的距离，工程里建议留到0.1m以上，因为液面波动、泡沫堆积会把有效盲区顶高。2m量程的ZPM按0.15m的盲区计算。
安装位置要避开两类东西：变频器、大功率电机电缆这类强电磁干扰源，以及正对探头的进料口或搅拌桨，液面剧烈翻滚时回波会断续。工作环境温度按-20~60℃控制，一般工业环境用IP65够用，井内可能被淹或长期高湿的场合，选ZPM的IP68版本更稳妥。
超声波液位计的故障，多半不是仪表本身坏，而是回波条件被破坏了。
介质温度和蒸汽这两项也得盯一下。自动温度补偿修正的是声速随环境温度的变化，介质温度远高于环境温度、罐内又持续冒蒸汽时，声速实际值和补偿值会对不上，读数可能偏大或偏小。这种工况要么加装导波管把蒸汽隔开，要么换用接触式测量方式，别指望靠改参数解决。

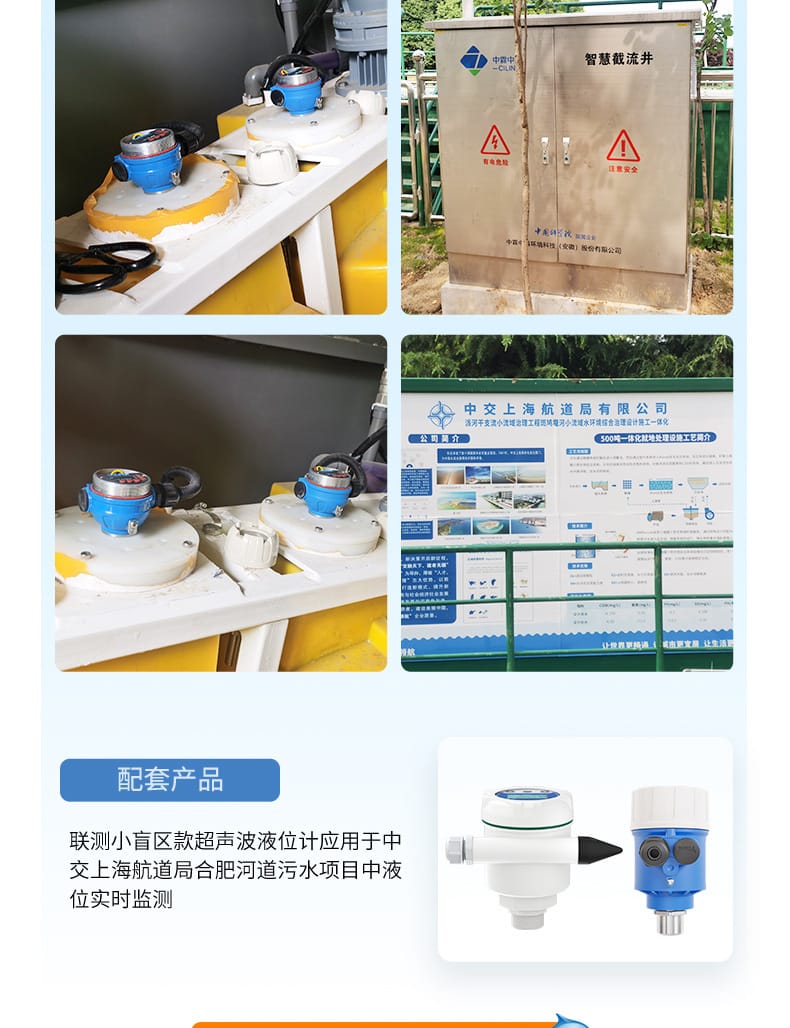

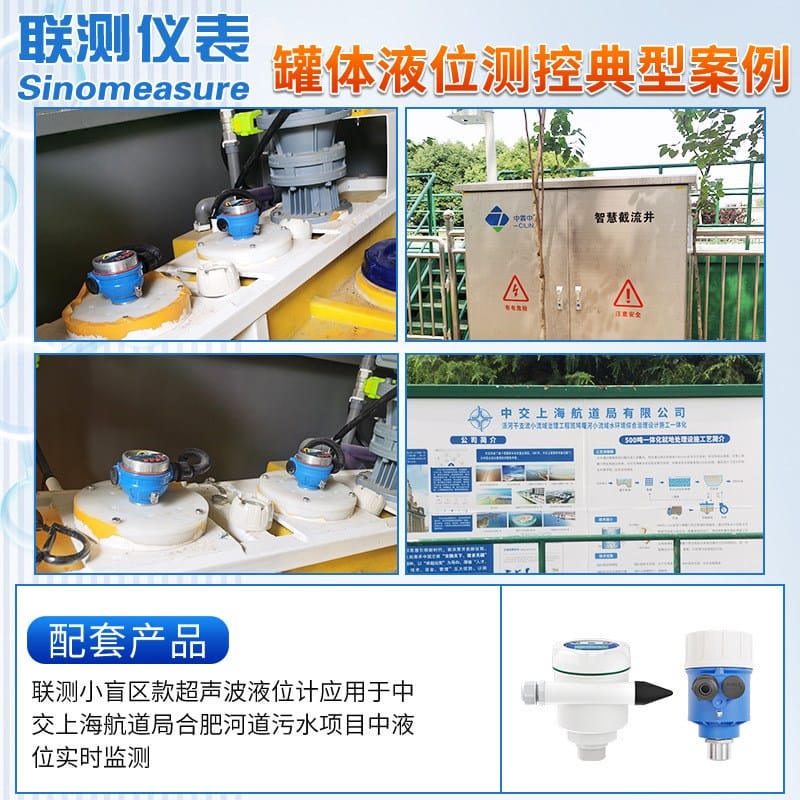

截流井井筒直径通常不到一米，井口到最高水位之间能腾出的空高有限，长量程仪表的盲区放不下。这里用1m量程、盲区≤0.06m的ZPM，探头装在井口法兰座上向下打液面，<6°的发射角减少井壁反射杂波。液位通过RS485或4~20mA上传控制柜，配合3路NPN输出直接触发提升泵；井内湿度大、雨季可能短时积水，选配IP68壳体更保险。
渠道和河道水面宽、波动大，测量点一般选在桥下或支架上，探头与水面保持垂直。这类场合按最高水位到探头的高度选量程，1m不够就上2m，但要记得2m量程的ZPM盲区是0.15m，探头得再抬高一点。水面漂浮物多时回波会跳，把输出做成RS485上传、在上位机里做限幅和滤波，比在仪表里硬调增益更有效。
这类罐体容积小、介质带腐蚀性，非接触测量省掉清洗和防腐的麻烦。WSU100装在罐顶的M30×1.5螺纹座上，1.5寸LCD现场就能读数，4~20mA进PLC，再用继电器输出控制加药泵启停。加药时液面会翻，探头要偏离加药口安装，否则进水口正下方那片泡沫会让回波丢失一段时间。
分情况。薄浮沫对回波影响不大，油性厚泡沫、曝气池表面那层不断破裂的泡沫会把声波吸掉，回波强度掉到阈值以下，读数就跳变或者直接丢失。这种场合优先把探头挪到泡沫较少的角落，或者改用投入式、雷达式方案，别硬靠调增益解决。
1m量程款盲区≤0.06m，井筒里最高水位到探头端面留出0.1m以上空高就够用。真正要确认的是安装座能不能让探头垂直朝下，以及井壁离探头是不是太近——井径特别小时，ZPM的<6°发射角比WSU100的<9°更抗管壁干扰。

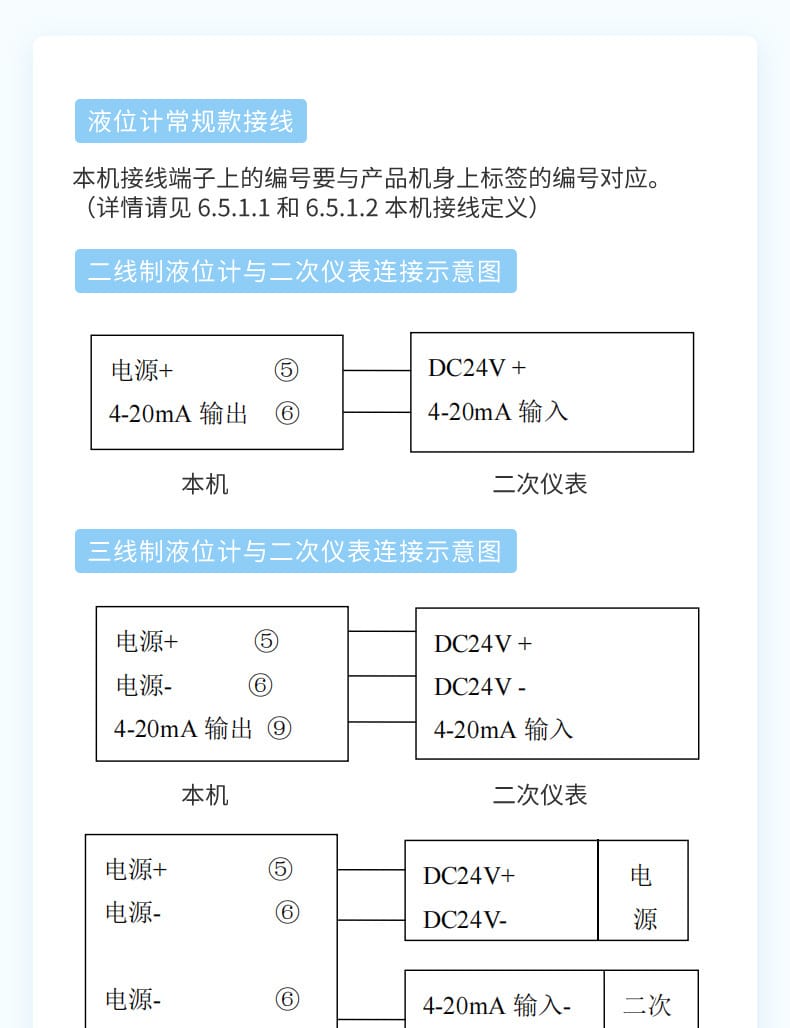

WSU100提供两种接法：二线制用18~28VDC，两根线同时走供电和4~20mA信号，适合改造老回路、想省线缆的现场；三线制用12~28VDC，供电和信号分开，端子多一根，对电源电压要求低一些，负载安排也更从容。ZPM只有12~24VDC一种供电方式，接线逻辑更简单。选哪种，先看现场电源柜能给什么电压。
环境温度在-20~60℃以内没问题，要测的是介质温度高、罐内持续冒蒸汽的情况就得谨慎。蒸汽让声速偏离补偿值，还会在探头表面凝露，回波时有时无。这类工况建议加装导波管把蒸汽隔在管外，或者直接改用接触式测量方式。
看两点，供电和防护。ZPM功耗<1.5W且可定制更低，配太阳能或电池供电更从容，防护等级还能选配到IP68，井内短时积水不至于进水。WSU100的优势在本地显示和无线远传选配，有巡检需求、需要现场调参的站点用它更顺手。户外雨污井、河道监测站，通常先定ZPM。
