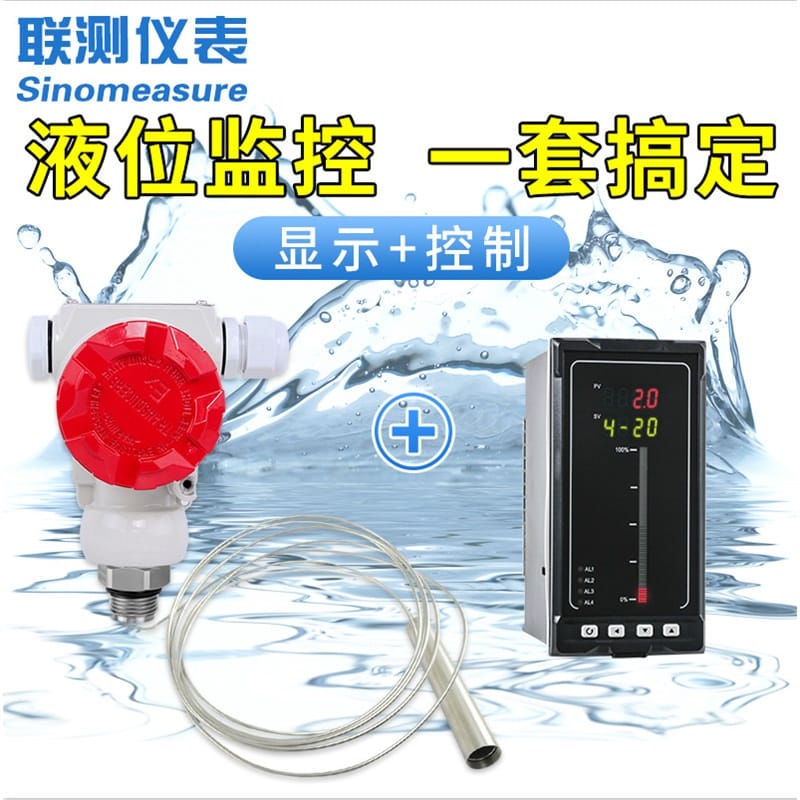

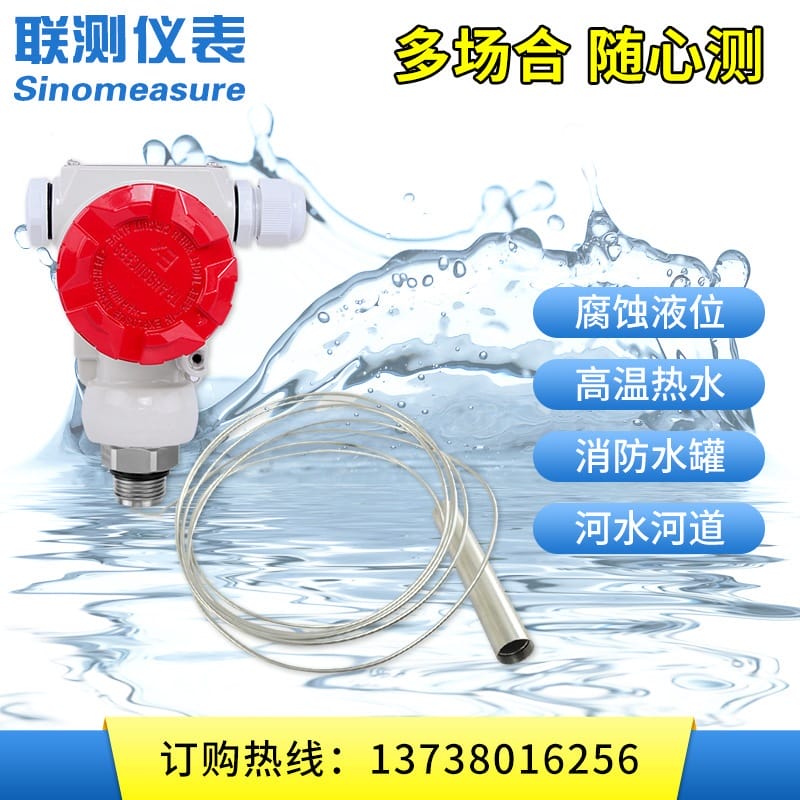

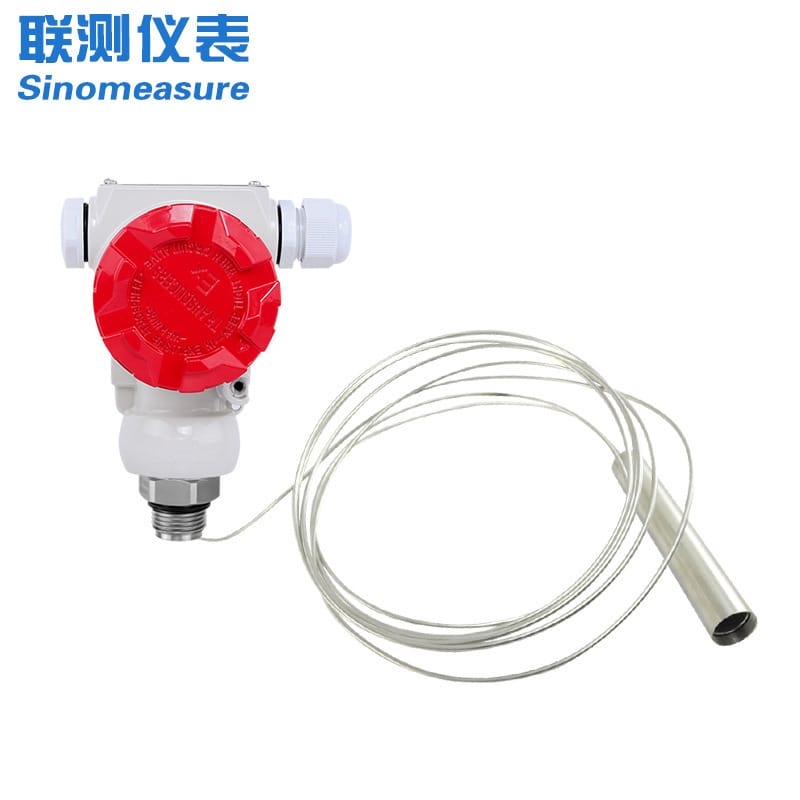

联测这款集气筒式液位计，完整叫法是4-20mA分体式投入式高温液位计，主要用来测高温热水、油类以及常规工业液体的水位和油位。这个条目对应的就是这一个型号，没有同系列的其他量程号需要区分。采购和车间这边问得最多的无非四件事：东西稳不稳、坏了找谁、多久能到货、有没有别人在用，下面按现场实际会碰到的顺序讲。

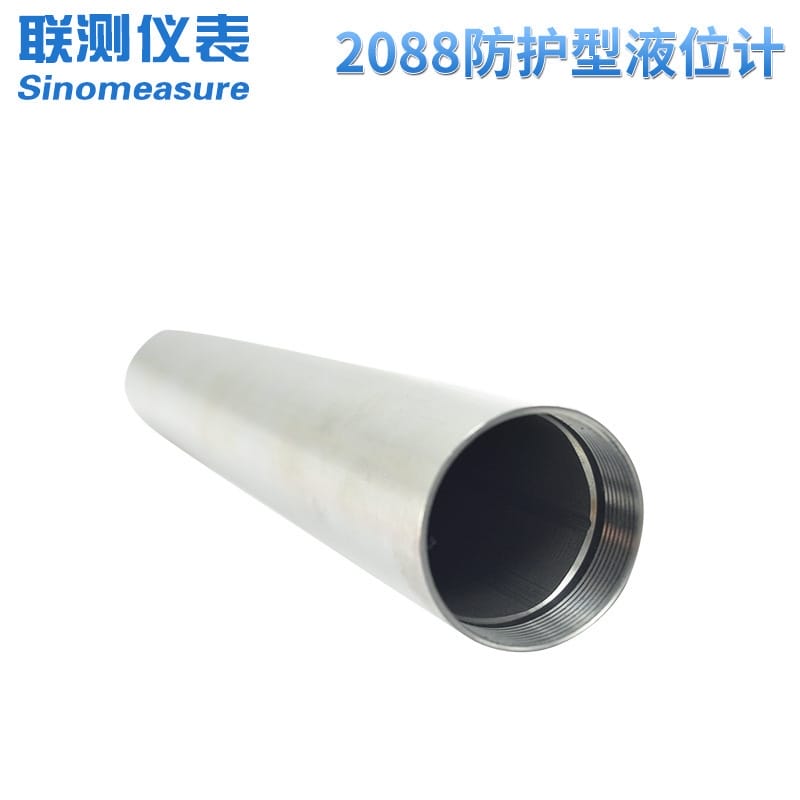

先说它跟普通投入式液位计到底差在哪。普通探头整个泡在液体里，碰上80℃以上的热水，蒸汽和冷凝水会顺着电缆往传感器腔体里钻，用不了多久信号就开始飘。这款在探头前端做了集气筒结构，把高温蒸汽和水汽挡在外面，传感器核心元器件受到的干扰小很多。
另一处差别是分体。探头照旧泡在热水池里，变送器可以挪到十几米甚至二十几米外的控制柜里待着，那块带电的电路板不用跟着被高温烘烤，寿命自然长一截。对老厂改造来说，这个结构省事的地方在于探头和原来的安装位置基本不用动。
这个型号的参数不算多，但有几项是报选型时绕不开的。输出信号是4-20mA模拟量，接法要按你现场PLC卡件来确认，下单前跟工程师对一句。结构形式是分体式投入式，探头和变送器之间用专用屏蔽电缆连接，电缆长度按罐体高度和柜子位置报，宁长勿短。
原料里没有标注具体量程和精度数值，这两项按实际工况定，报的时候把介质、温度范围、罐体高度、需要的电缆长度一起说清楚，工程师才能配得准。
| 项目 | 参数与说明 |
|---|---|
| 产品名称 | 联测 集气筒式液位计（4-20mA 分体式投入式高温型） |
| 输出信号 | 4-20mA |
| 结构类型 | 分体式投入式，探头与变送器分离 |
| 测量对象 | 高温热水、油类及常规工业液体的水位/油位 |

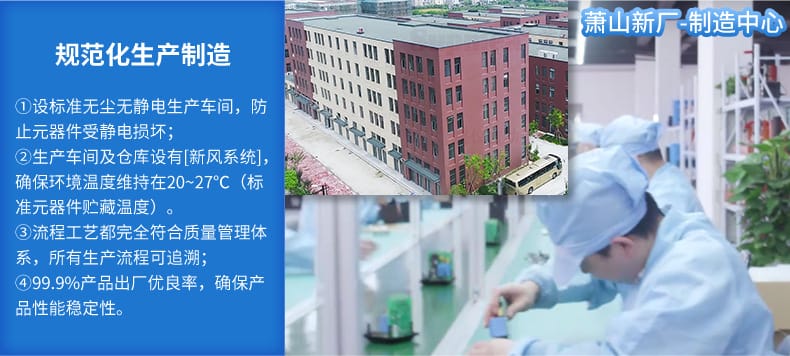

| 生产环境 | 无尘无静电标准车间制造 |
| 仓储与车间温度 | 新风系统恒温 20~27℃ |
| 质量体系 | GB/T19001-2016 / ISO9001:2015，全流程可追溯 |

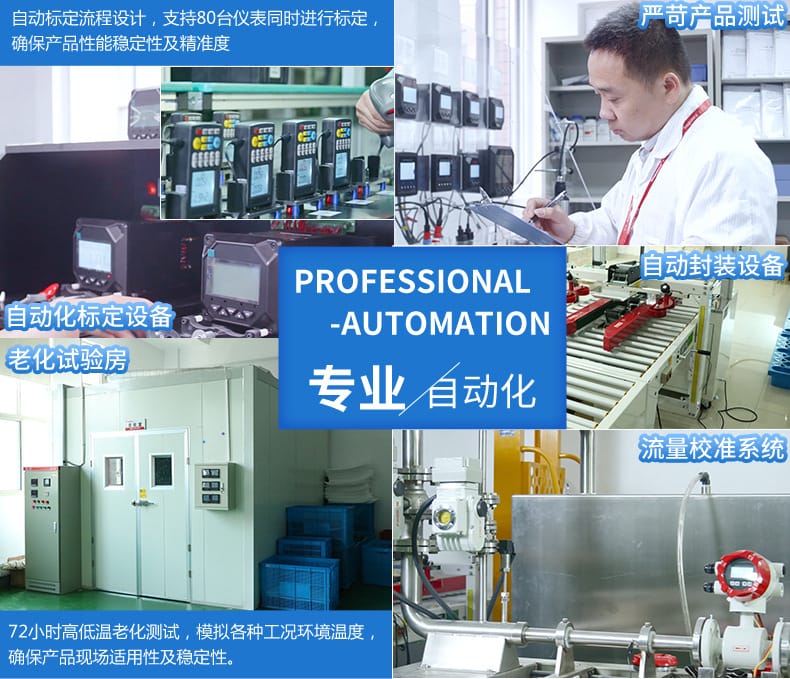

| 老化测试 | 72小时高低温老化 |
| 标定能力 | 自动化标定设备支持80台同时标定，38L流量校准系统 |
| 出厂优良率 | 99.9% |
再把两个部件的分工拆开看，装的时候别搞混：
| 部件 | 安装位置 | 环境要求 |
|---|---|---|
| 集气筒探头 | 直接投入被测液体 | 居中放置，不碰罐底和侧壁 |
| 变送器 | 控制箱或仪表盘内 | 远离高温源、通风，环境温度20~27℃ |
这款的行业面比较宽，判断标准就一条：介质温度高不高、液面上有没有蒸汽。温度常年60℃以下的清水池，用普通投入式更划算；只要长期超过80℃，或者液面上有明显水汽，就得走集气筒加分体这条路子。
油类介质的用户不少。油品黏度比水大，液面还容易起泡沫，集气筒把探头和液面扰动隔开之后，读数比敞口投入式平顺得多。柴油、煤油、润滑油这类常温到中温的油品都能测，具体介质报给工程师确认一下兼容性再定。
现场多半是这么装的，按顺序走一遍基本不会出错。
有几处细节得点一下。探头不碰底是硬要求，池底沉积的泥沙和杂物一旦堵住集气筒的进气口，测量会直接偏掉。变送器那头最好装在人能够到的地方，方便以后调零和查线；塞在泵房墙角、夏天晒得到太阳的位置，箱内温度很容易冲到27℃以上，对电路板不友好。屏蔽电缆现场一般是单端接地，两头都接反而容易把干扰引进来，这点电工师傅都懂。
下单之前有几件事提前问明白，免得货到了装不上。
还有两条现场经验。集气筒的进气口要定期看一眼，油品或者含杂质的水用久了会挂一层油泥，堵住之后信号反应会变慢，从报警到实际值对不上往往就是这儿的问题。变送器侧的电缆接头别只缠生料带，热缩管加防水接头更稳妥，泵房本来就潮，进一次水基本就得返修。
池子里常年是85℃到90℃的供暖回水，液面上蒸汽很重。原来装的是普通投入式液位计，撑过一个供暖季，探头表面就结了厚厚一层水垢，信号从稳定变成一天飘好几次，值班人员不敢把它接进补水自动控制，只能靠人工看液位。换成集气筒探头加分体变送器之后，探头还投在原位置，变送器挪到了二十多米外的配电间，那边环境温度不到30℃。两个供暖季下来，补水自动控制一直挂着用，值班记录上没再出现液位跳变。
罐里装的是调和后的润滑油，温度在50℃到70℃之间，液面上经常浮着一层泡沫。最早用浮球，油品黏度高的时候浮球有时卡住；后来改成敞口投入式，泡沫一上来读数就抖。换成集气筒式以后，筒体把泡沫层和液面扰动隔开，4-20mA信号直接进PLC，配上位机软件记录油位趋势。现场反馈是读数平顺了，高低液位报警基本不再误报，夜班不用再爬起来跑罐区看表。
常温清水，按理说用普通投入式就够，但这家厂为了备件统一，把分体式投入式统一归到了一个型号。装的时候主要抓两点：电缆从池边引到仪表柜走桥架，屏蔽层单端接地；变送器柜内温度控制在30℃以下。用满一年的情况是没出现过零点漂移，泵的启停联锁按4-20mA上下限来做，误差在允许范围内，电工巡检时顺手看一眼电流值就能判断表还准不准。
选型时把介质、最高温度、罐体高度、需要的电缆长度这四项报全，剩下的让工程师配就行。介质温度长期超过80℃或者液面上有明显蒸汽的场合，别图省事用一体式，分体多出来的那点接线工夫，比一个供暖季换两次探头划算。
