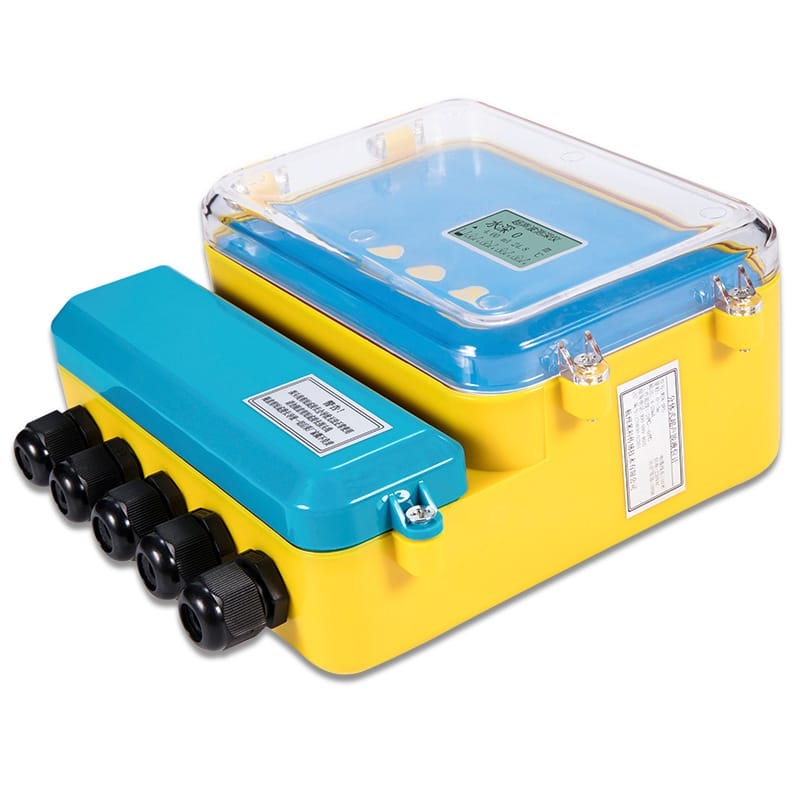

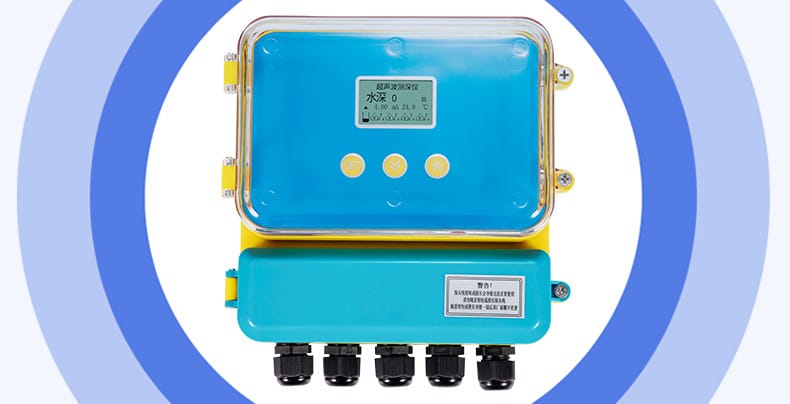

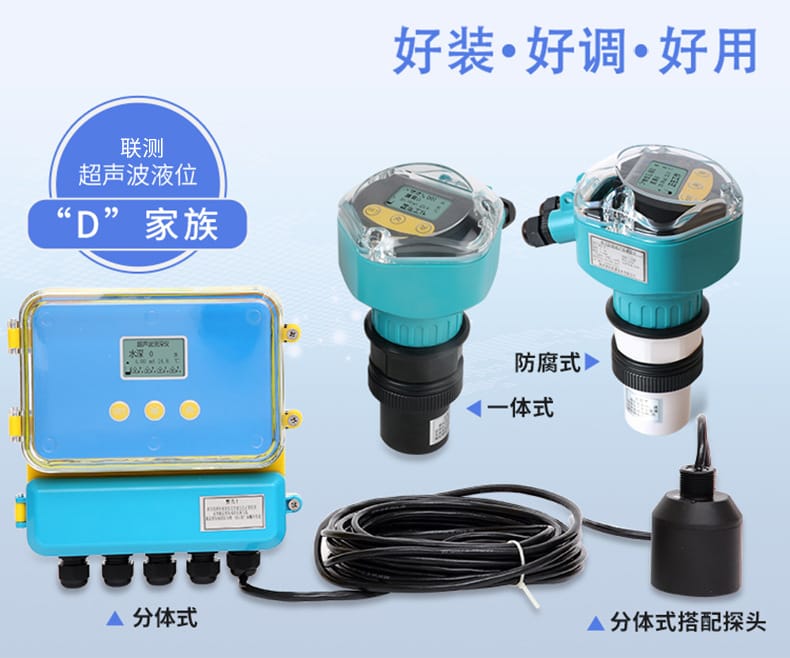

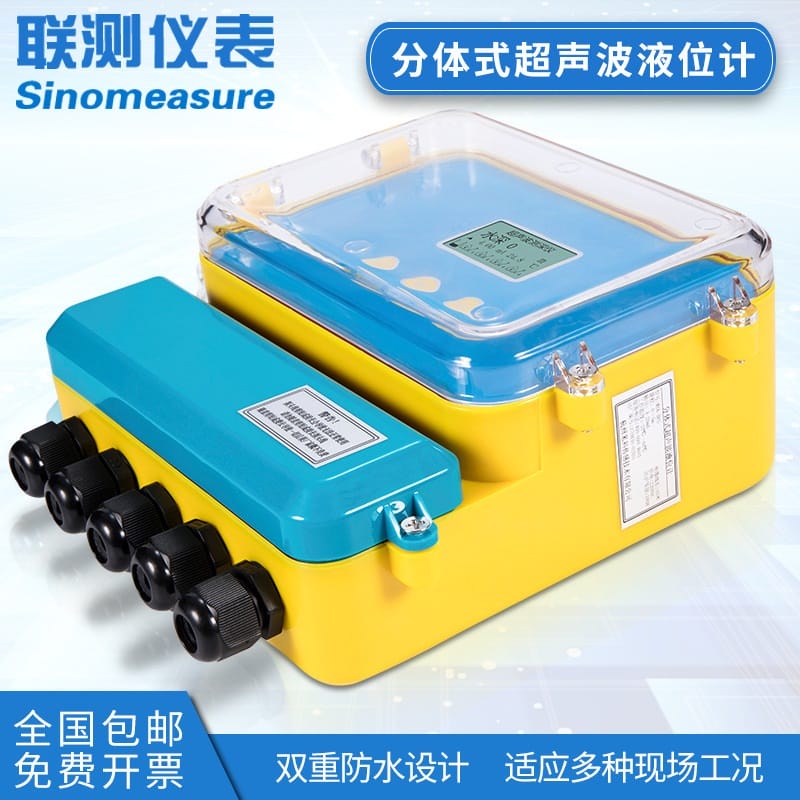

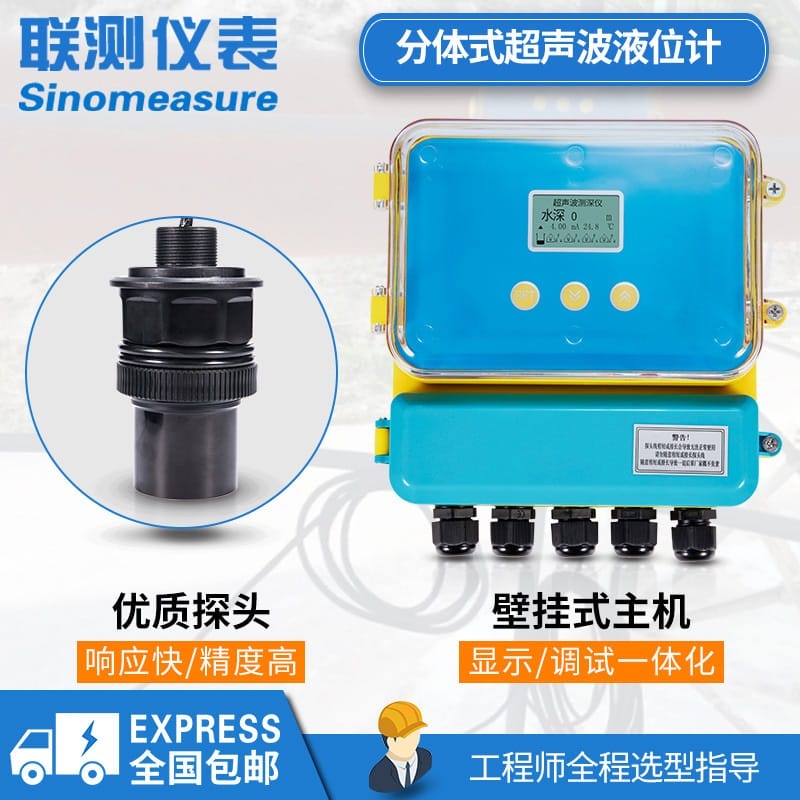

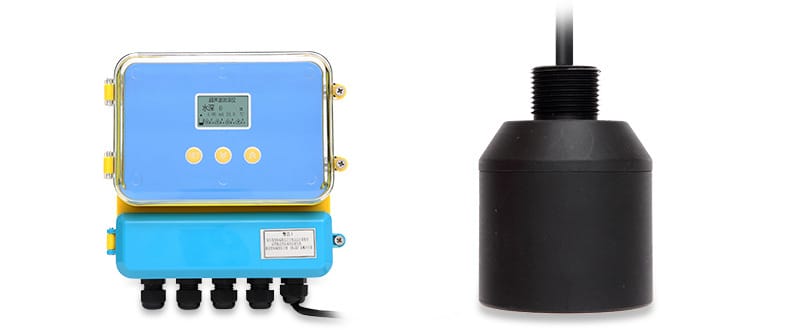

联测 SIN-DFG 分体式超声波液位计要解决的是一个很具体的现场问题：探头必须装在被测介质正上方，而电子部分最好离得远一点。超声波测液位的底层逻辑是发射声脉冲、接收回波、按声速折算距离，声速随温度漂移，所以这类仪表的精度表述通常是百分比区间而不是绝对毫米值，SIN-DFG 给的是 1%~3%，这个心理预期要先建立起来。分体式把主机和探头拆开，探头留在罐顶或池边，主机挂到值班室或控制柜旁的干燥墙面上，读数和调试都在人手边完成。

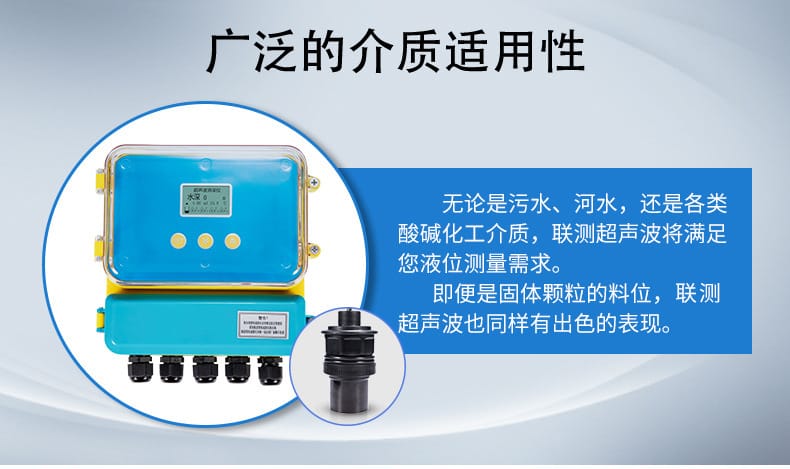

这套仪表的量程覆盖面比较宽，常规规格是 5m、10m、15m、20m 四档，30m 到 70m 属于定制段，再远的特殊量程也能谈。盲区小是它的另一个着力点，探头到最高液面的距离只要大于仪表标定的盲区值，高液位段就不容易丢波。介质适应性方面，污水、河水一类常规液体没问题，酸碱类化工介质和固体颗粒料位也在射程内，后者要看具体物料的安息角和粉尘情况。

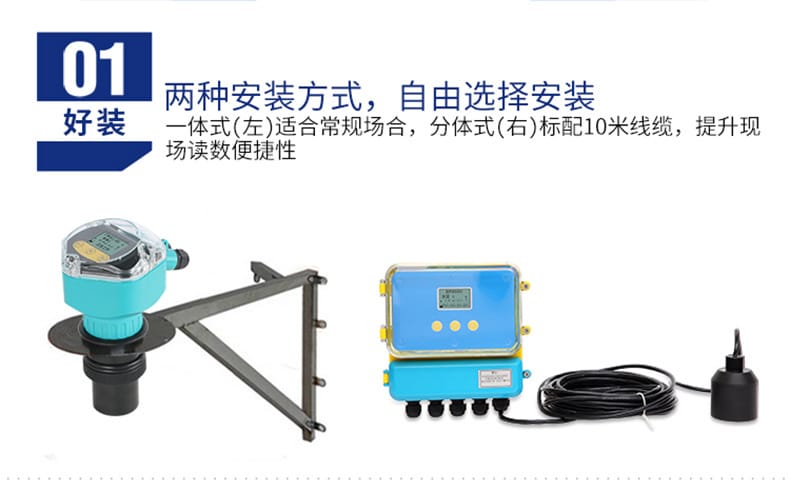

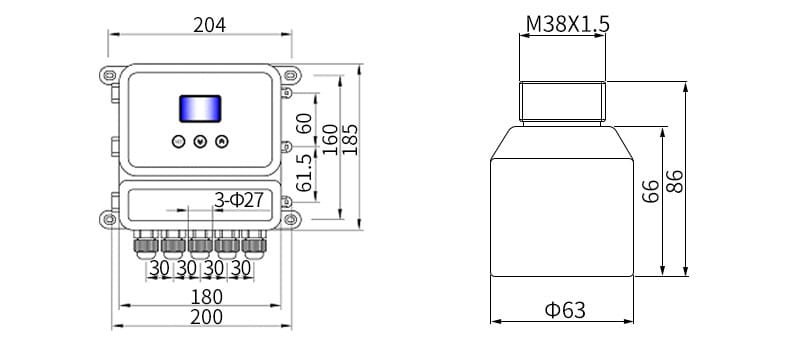

分体结构带来的好处不止是读数方便。现场潮湿、有腐蚀性气体或者夏季暴晒的场合，电子部分最怕环境，主机挂墙正好避开这一块；探头单独做成 IP68，长期泡在水下或埋在湿气里也能承受。标配 10 米专用线缆连接两者，需要更长可以定制，这个长度直接决定了主机能离探头多远。
供电标配是 220VAC（±15%，50Hz），现场只有直流的话可选 24VDC 或 12VDC，个别无市电的点位还能上电池供电。继电器容量的标称值是按阻性负载给的，直接带大功率泵或者接触器线圈时，中间最好加一级中继。

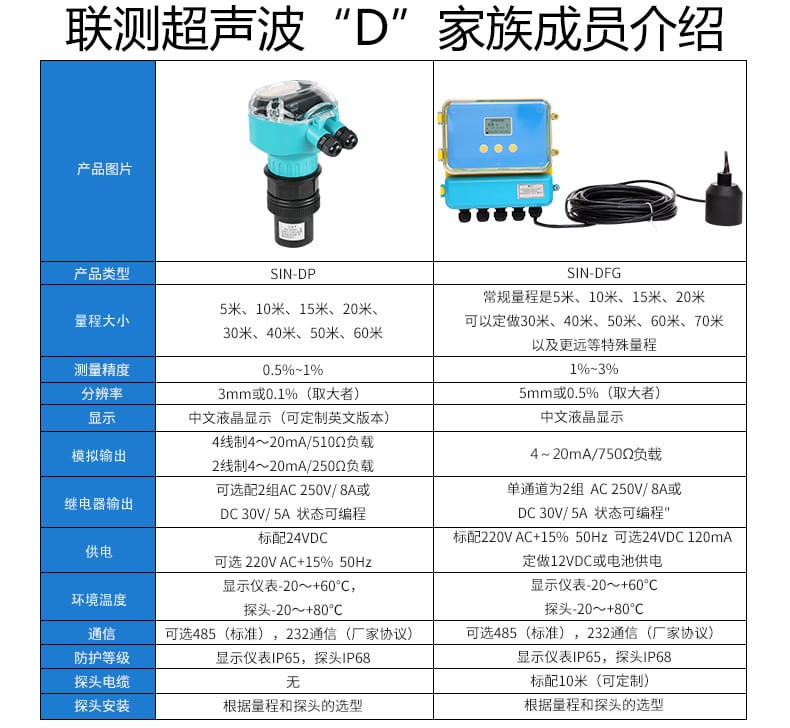

下表按 SIN-DFG 分体式标准型整理，量程一栏是同一系列的档位划分，其余参数在各量程段通用。防护等级和温度范围是选型时最容易被忽略、又最容易在现场出问题的两项，建议一并核对。
| 参数项目 | SIN-DFG 分体式标准型 |
|---|---|
| 测量量程 | 常规 5m / 10m / 15m / 20m；可定制 30m / 40m / 50m / 60m / 70m 及更远特殊量程 |
| 测量精度 | 1%~3% |
| 分辨率 | 5mm 或 0.5%，取大者 |

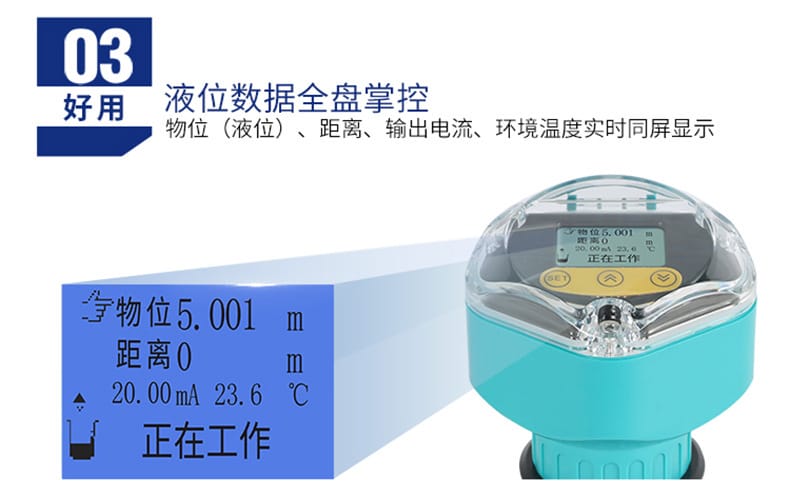

| 显示方式 | 中文液晶显示 |
| 模拟输出 | 4~20mA，负载 750Ω；可选 0~10V 电压输出 |
| 继电器输出 | 单通道 2 组，AC250V/8A 或 DC30V/5A，状态可编程 |
| 供电电源 | 标配 220VAC（±15%，50Hz），可选 24VDC / 12VDC 或电池供电 |
| 环境温度 | 显示仪表 -20~+60℃，探头 -20~+80℃ |
| 通信接口 | 可选 RS485（标准 Modbus）/ RS232（厂家协议） |
| 防护等级 | 显示仪表 IP65，探头 IP68 |
| 探头线缆 | 标配 10 米，可定制加长 |
模拟输出走二线制还是四线制，取决于现场供电方式和上位机接口。二线制省线，但受回路电阻限制；四线制多两根线，带载能力更宽裕。750Ω 这个负载上限是按 24V 供电算的，供电电压降到 12V 时回路总阻值要重新核一遍。

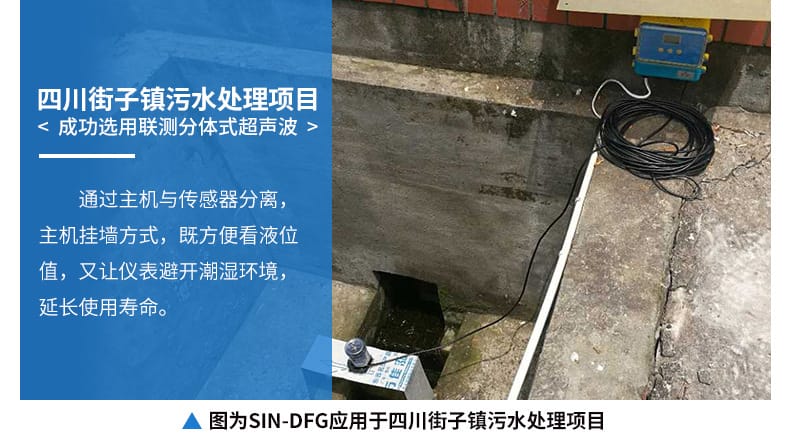

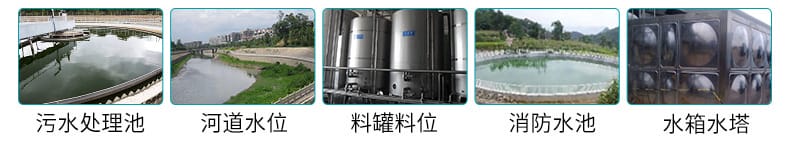

从已经落地的项目看，水处理是这块表用得最多的场合。污水处理池、河道水位监测这类点位量程通常不超过 10m，介质含泡沫和悬浮物，靠小盲区加上合适的安装位置来保证回波质量，四川街子镇污水处理项目就属于这一类。

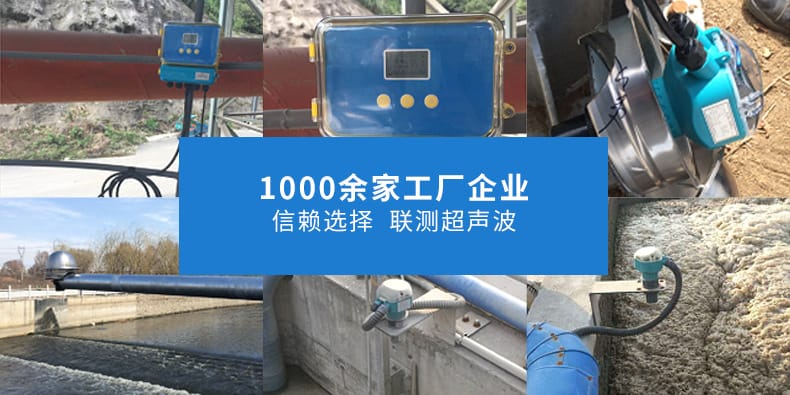

联测这套仪表在娃哈哈、清华大学、东江环保、五粮液、中核控制、华为、比亚迪、百事食品等一千多家单位有应用，行业跨度从食品饮料到核工业配套都有。这些案例只能说明产品线覆盖面够宽，具体到某个罐体能不能用，还是要回到介质的温度、蒸汽、泡沫和搅拌情况上判断。
分体式的安装可以拆成几步来做，顺序别乱：先定探头位置，再走线，最后接主机。探头位置一旦定错，后面改起来成本很高。

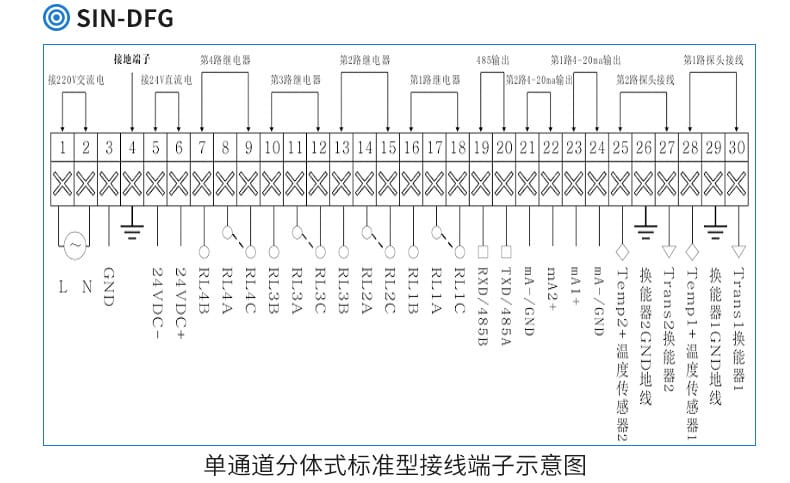

探头上方要留出足够空间，横梁、搅拌桨、进料口或者挂壁的泡沫挡住声路都会影响回波；敞口池要注意池壁反射干扰，必要时加导波管。线缆接头必须做防水密封，探头端的接头长期泡在水里是最常见的故障来源。接线端子标识得比较清楚，接地、继电器、485、4-20mA 以及探头接线各有位置，按示意图接入 220VAC 或 24VDC，别把电源线和信号线串到一起。
超声波测量最怕两件事：盲区和虚假回波。探头发射面到最高液面的距离必须大于仪表盲区值，这条是硬约束，液位冲到探头跟前时读数会乱跳甚至锁死。罐内有搅拌、加热盘管或者爬梯时，回波可能来自这些结构而不是液面，现场要靠调整安装位置和仪表的回波抑制参数把它们压掉。
还有一种情况要提前排除：介质温度超出探头标称的 -20~+80℃ 范围，或者罐内蒸汽大量凝结在探头发射面上，回波强度会明显掉下来。这类工况不是调参数能解决的，需要换量程段、改安装方式，严重的要换测量原理。
选型从量程开始，但不要只按罐高挑档位。实际液位波动范围、探头到最高液面的最小距离、以及盲区值三者要一起算，通常建议把常用液位段落在量程的中上部，下部留出余量给盲区。5m 到 20m 这四档是常规规格，交期和价格都更可控；30m 以上的定制段要先确认罐体结构和安装条件。
| 现场工况 | 建议配置 |
|---|---|
| 池体 5m 以内、介质为污水或河水 | 常规 5m 或 10m 量程，4~20mA 输出 |
| 罐高 15~20m、需接入 DCS | 15m 或 20m 量程，RS485 Modbus 加 4~20mA 双输出 |
| 介质为酸碱、现场有腐蚀性气体 | 确认探头防腐配置后再定量程，主机挂墙远离腐蚀区 |
| 现场无市电、点位分散 | 24VDC 或 12VDC 供电，电池供电需核对刷新间隔 |
| 需要高低位报警或联动泵 | 启用两组继电器，大功率负载外加中继 |
| 探头与值班室距离超过 10m | 订货时注明加长线缆，现场不要自行剪接 |

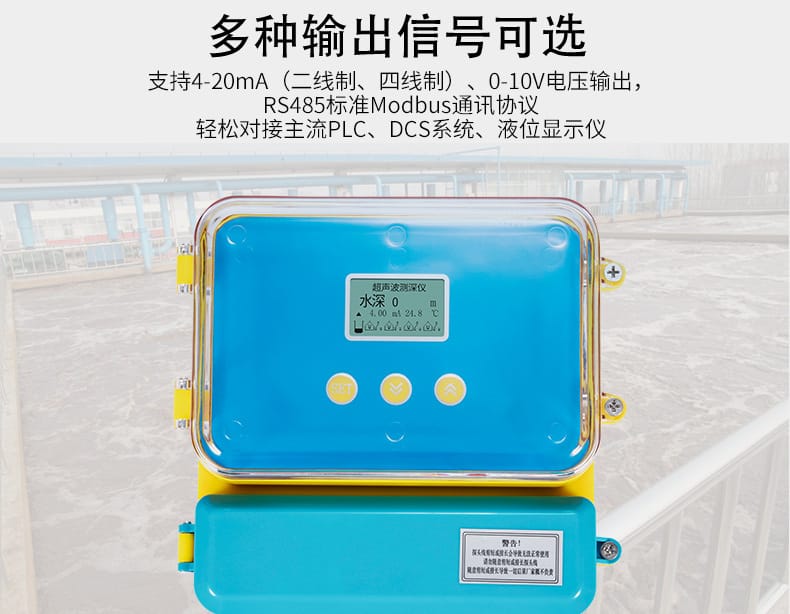

输出信号和供电方式这两项最好在订货前一次性定下来。二线制 4~20mA 适合老系统改造，四线制带载更宽裕；RS485 走 Modbus 接 PLC 最省事，RS232 是厂家协议，距离短，只适合就近连接。现场变频器多、电缆又长的时候，模拟量输出优先考虑屏蔽双绞并单端接地，这个问题在调试阶段暴露得最多。
关于防腐再多说一句：介质有腐蚀性时，量程和精度都不是首要问题，探头能不能扛住才是。选型时把介质名称、浓度、温度和是否有蒸汽一并给到技术支持，让他们确认探头配置，比事后换表划算得多。
