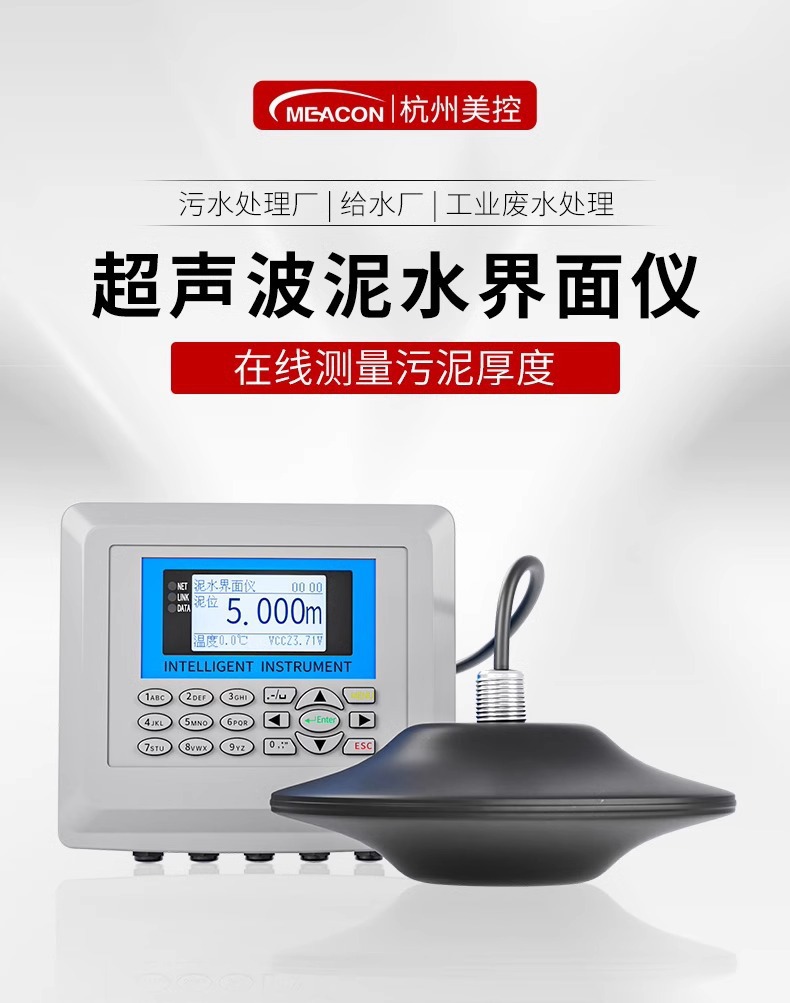

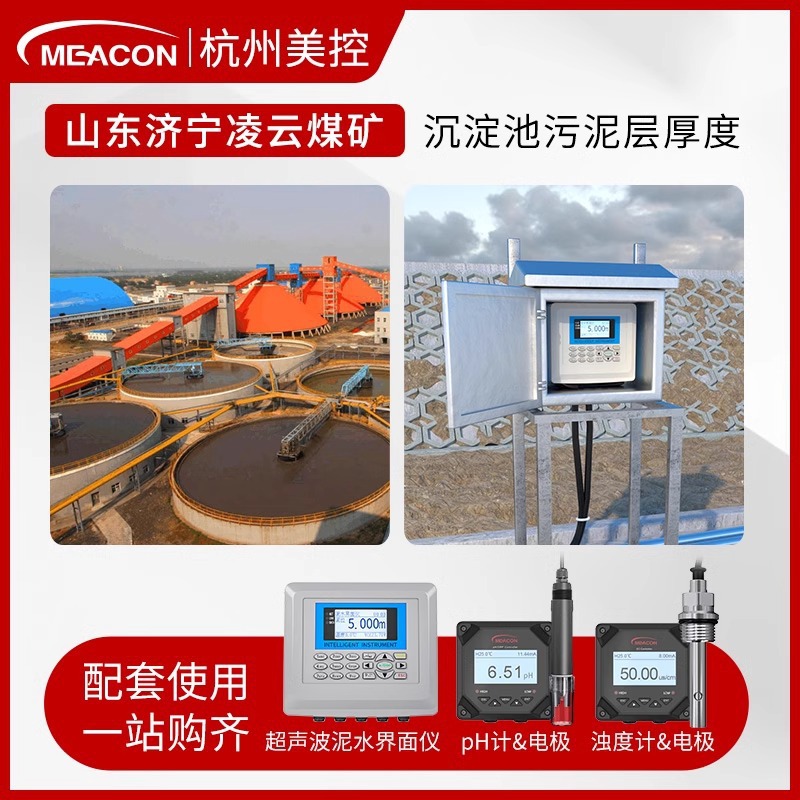

美控（MEACON）超声波泥水界面仪用于沉淀池污泥厚度的在线测量，主机和探头分开安装，探头向水下发射超声波，靠泥水界面与清水层的声阻抗差异返回回波，换算出泥位高度。原料中这一篇对应的型号栏没有标注独立子型号，归入美控超声波泥水界面仪系列，实际供货按 5m、10m、15m、30m 四种量程规格区分。杭州美控做这个过程仪表系列有些年头，华东渠道里上海阔思电子有限公司也常备这几档量程。选型时先确认池深和盲区，再决定量程款，比先看价格更省事。

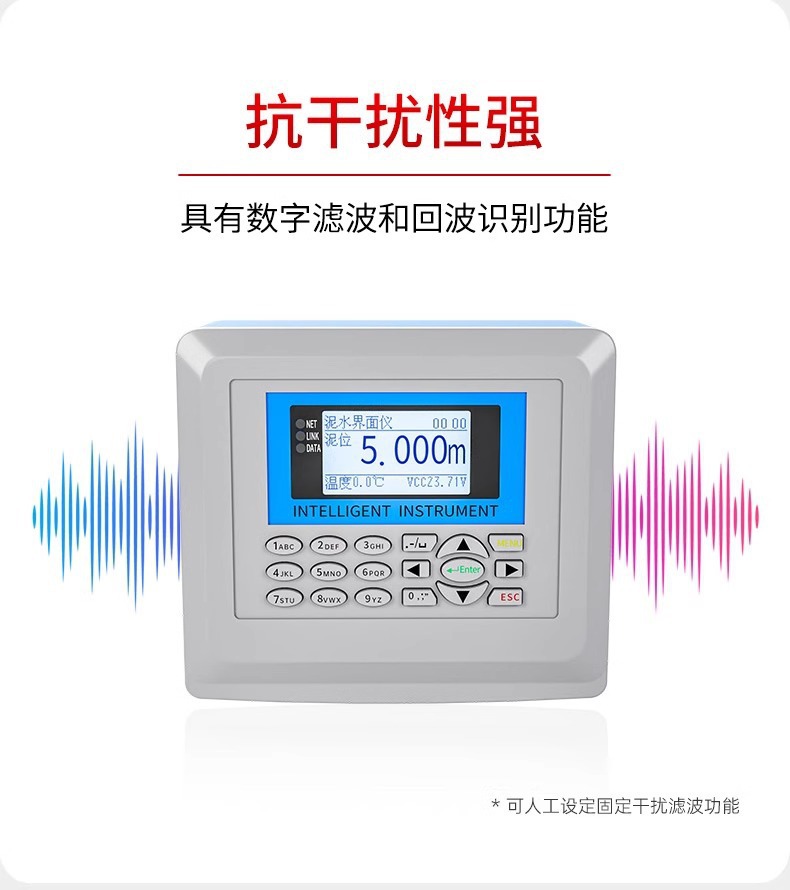

这个系列的核心不在单一参数，而在泥水界面这个测量对象本身。污泥层不是硬平面，絮体浓度从清水到污泥是渐变的，回波会比液位测量弱很多，所以电路里的数字滤波和回波识别决定了它能不能在泡沫、悬浮物和扰动水面下站住。探头盲区也直接限制安装，5m 量程款盲区 ≤0.5m，池壁矮、水面离池顶近的场合，选大量程反而装不下。

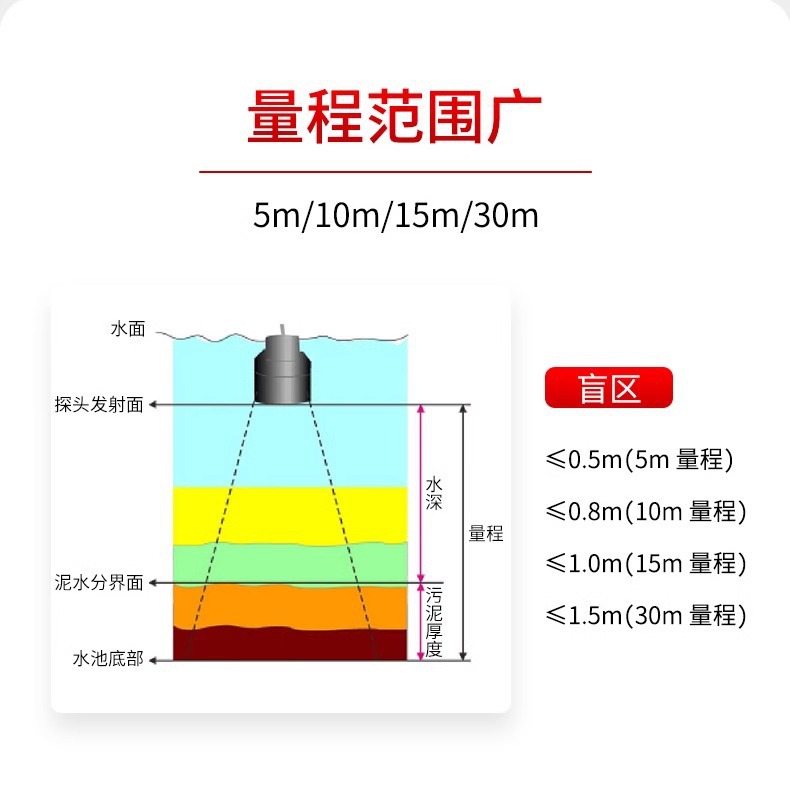

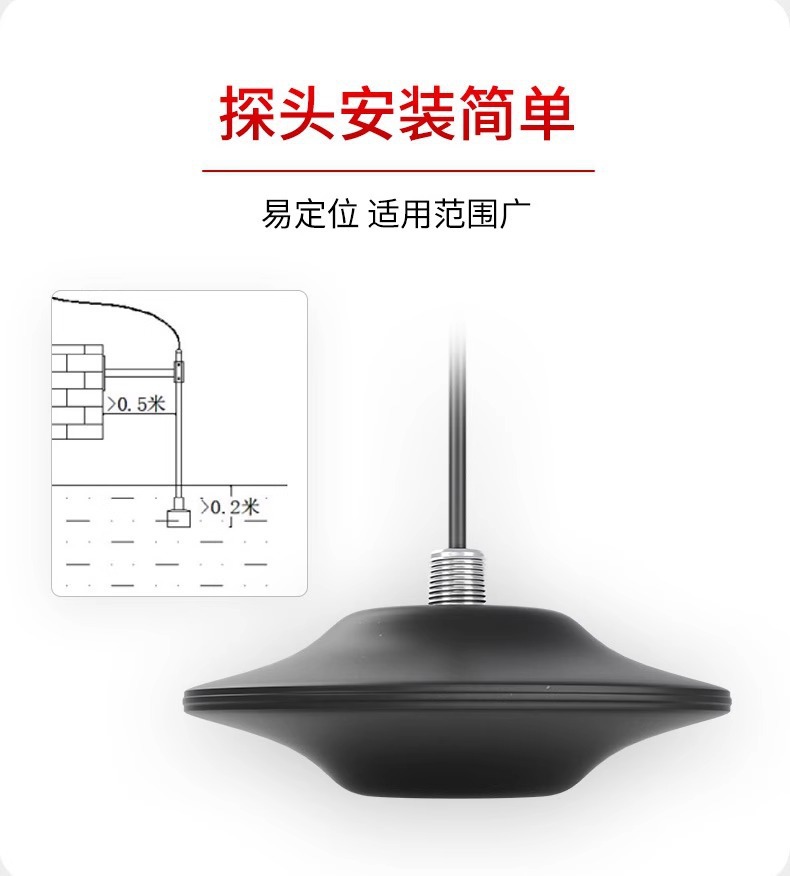

下面按量程规格分开列，因为盲区、安装高度和适用池深都跟着量程走。准确度和分辨率是系列共性，不随量程变化。原料里有一处写“盲区最小可达 0.2 米”，后文参数表写得更具体，以参数表的 5m 量程 ≤0.5m 为准，选型时按这张表留空间。
| 型号/规格 | 测量范围 | 盲区 |
|---|---|---|
| 美控超声波泥水界面仪 5m 量程款 | 5m | ≤0.5m |
| 美控超声波泥水界面仪 10m 量程款 | 10m | ≤0.8m |
| 美控超声波泥水界面仪 15m 量程款 | 15m | ≤1.0m |
| 美控超声波泥水界面仪 30m 量程款 | 30m | ≤1.5m |

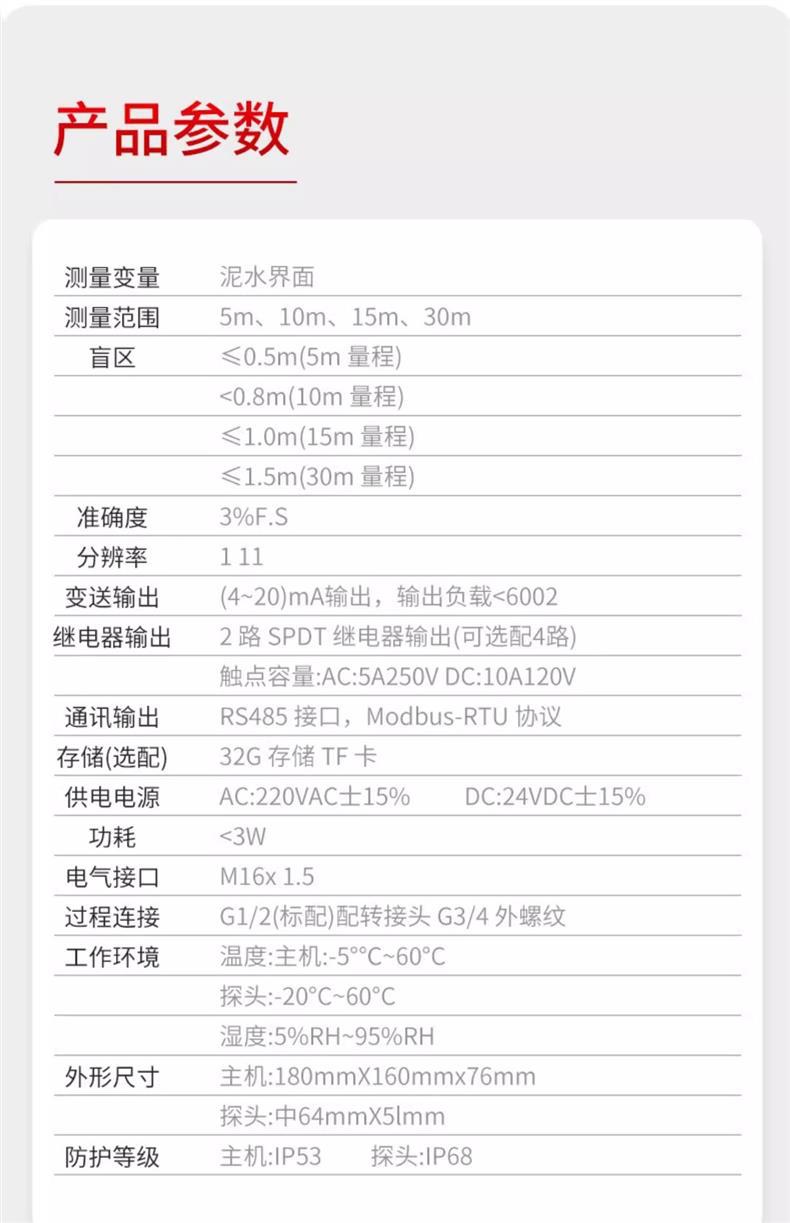

共性指标如下。测量变量是泥水界面，准确度 ±3%F.S，分辨率 1mm。这个分辨率不代表重复性，现场更该关注回波稳定度，污泥蓬松时界面本来就有过渡带。
| 参数项 | 技术指标 |
|---|---|
| 变送输出 | (4~20)mA，输出负载 <600Ω |
| 继电器输出 | 2 路 SPDT，可选配 4 路；触点容量 AC 5A/250V、DC 10A/120V |
| 通讯输出 | RS485 接口，Modbus-RTU 协议 |
| 存储（选配） | 32G 存储 TF 卡 |
| 供电电源 | AC 220V±15% 或 DC 24V±15% |
| 功耗 | <3W |
| 电气接口 | M16×1.5 |
| 过程连接 | G1/2 标配，配转接头 G3/4 外螺纹 |
| 工作环境温度 | 主机 -5℃~60℃；探头 -20℃~60℃ |
| 工作环境湿度 | 5%RH~95%RH |

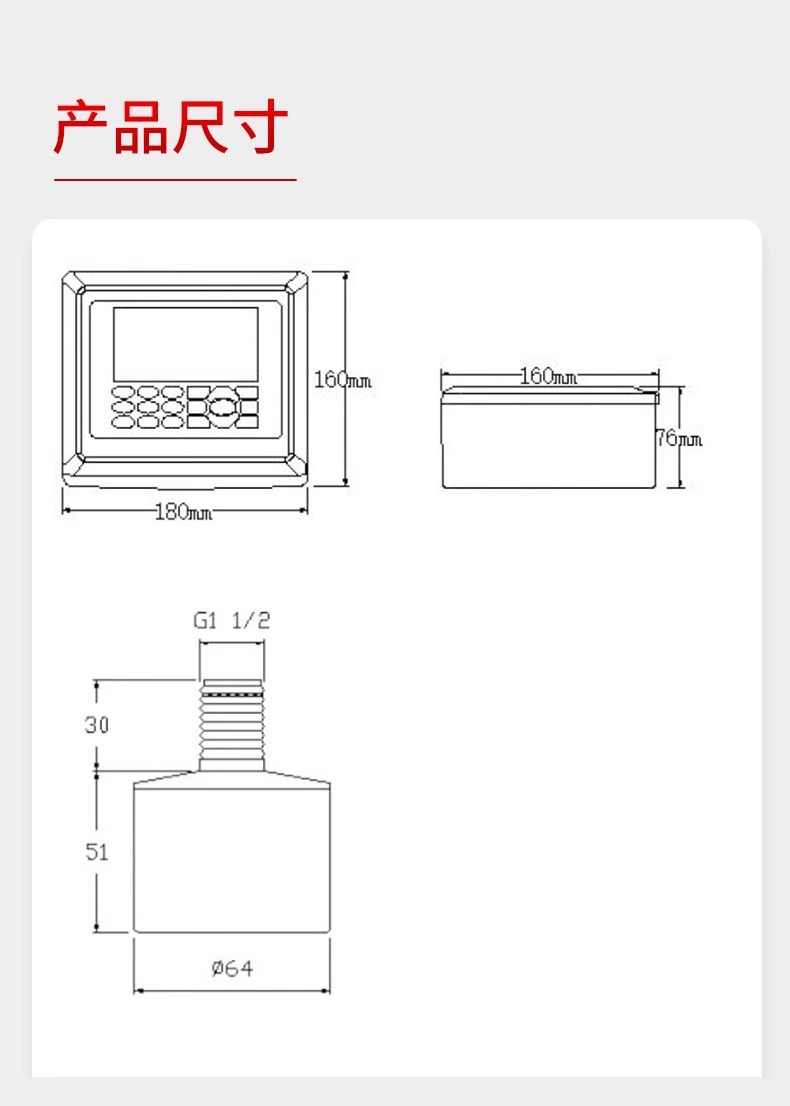

| 外形尺寸 | 主机 180mm×160mm×76mm；探头 Φ64mm×51mm |
| 防护等级 | 主机 IP53；探头 IP68 |

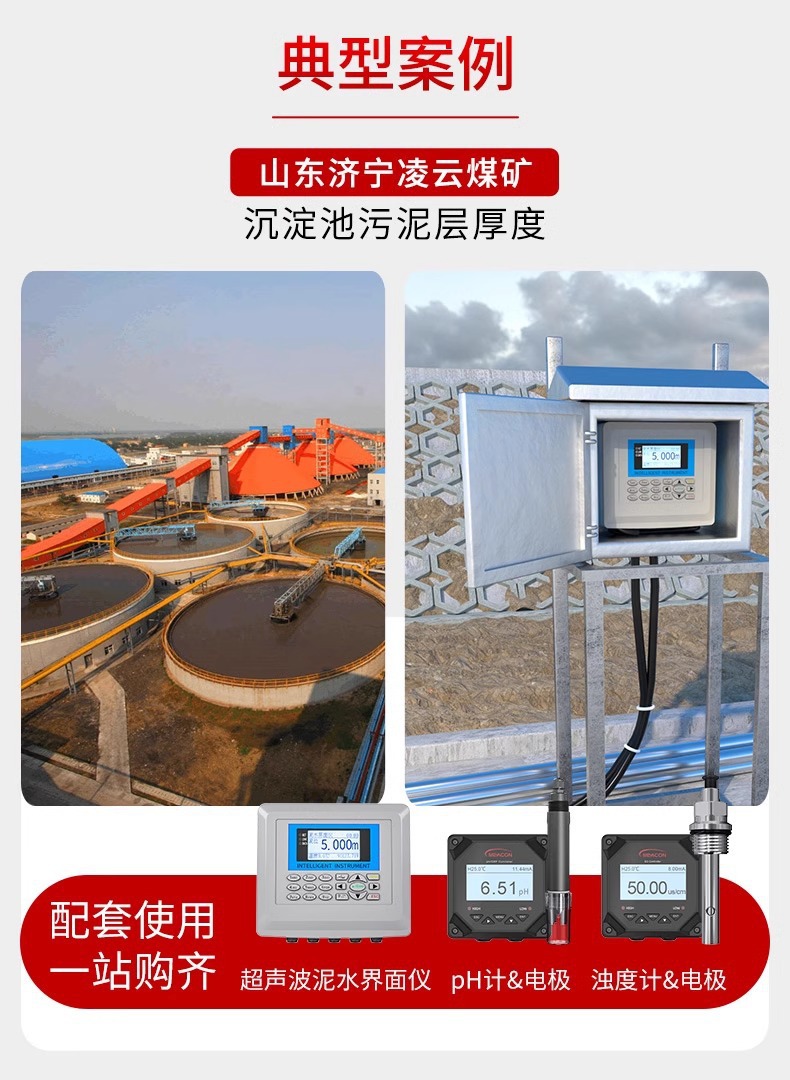

泥水界面仪不是通用液位计，它更偏向带污泥沉降过程的池体。污水处理厂的初沉池、二沉池和浓缩池是主战场，给水厂平流沉淀池也常用，工业废水里要看污泥是否容易形成稳定界面。选型前先问一句：这个池子里的泥是沉得下去、界面清不清楚；如果泥一直悬浮、界面模糊，仪表再好也只能给趋势。

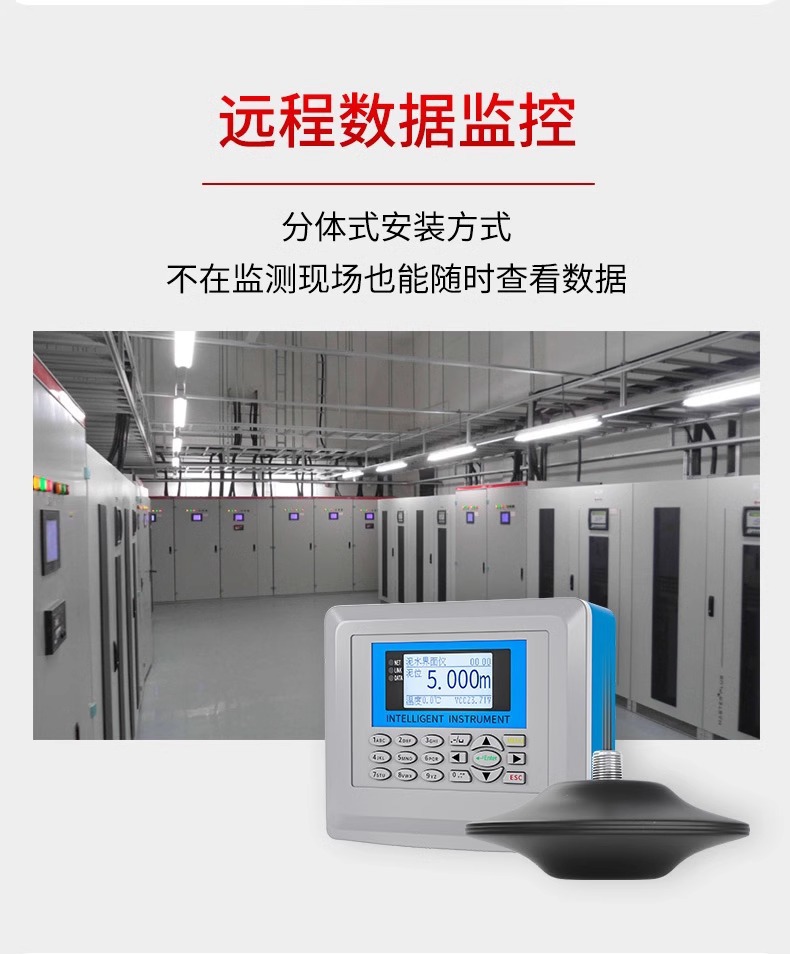

主机和探头分开看。主机决定开孔和取电，探头决定测量能不能成立。泥水界面测量失败，多数不是电路问题，而是探头位置没给够盲区，或者发射面被污泥糊住。

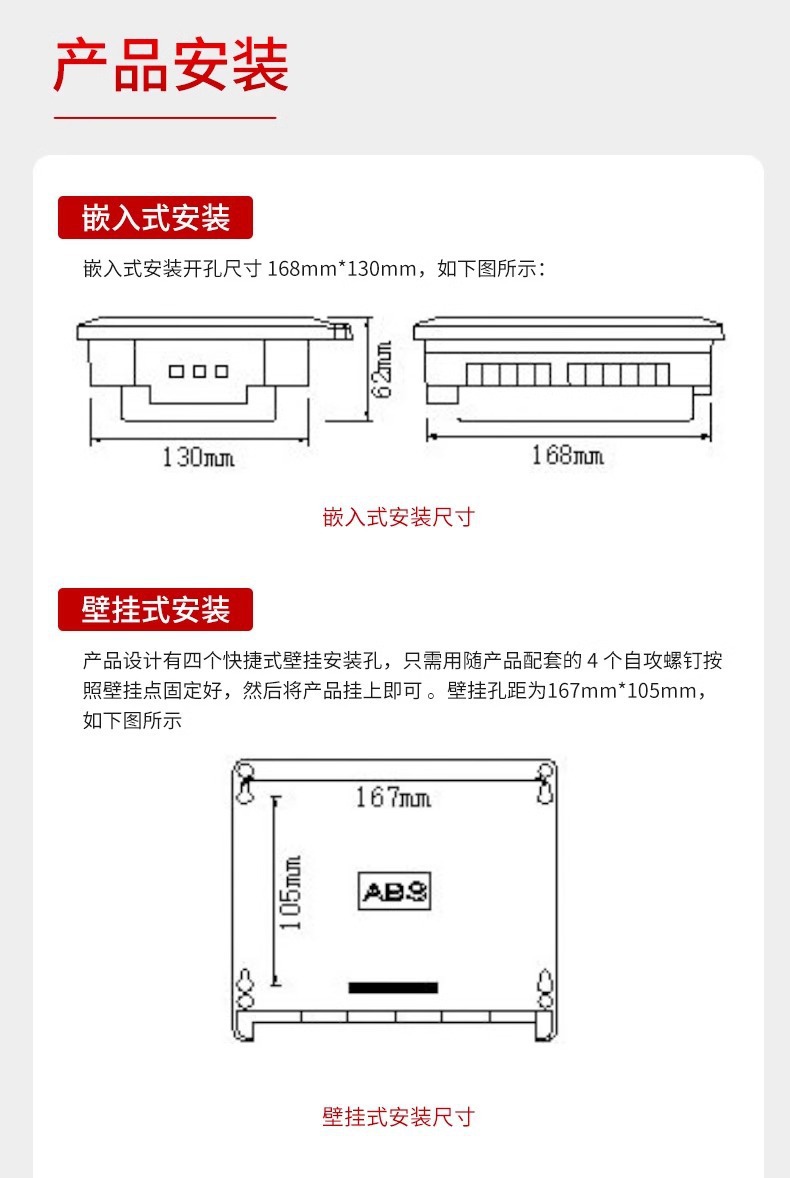

| 安装方式 | 技术要求 |
|---|---|
| 嵌入式安装 | 开孔尺寸 168mm×130mm |
| 壁挂式安装 | 壁挂孔距 167mm×105mm，使用 4 个自攻螺钉固定 |

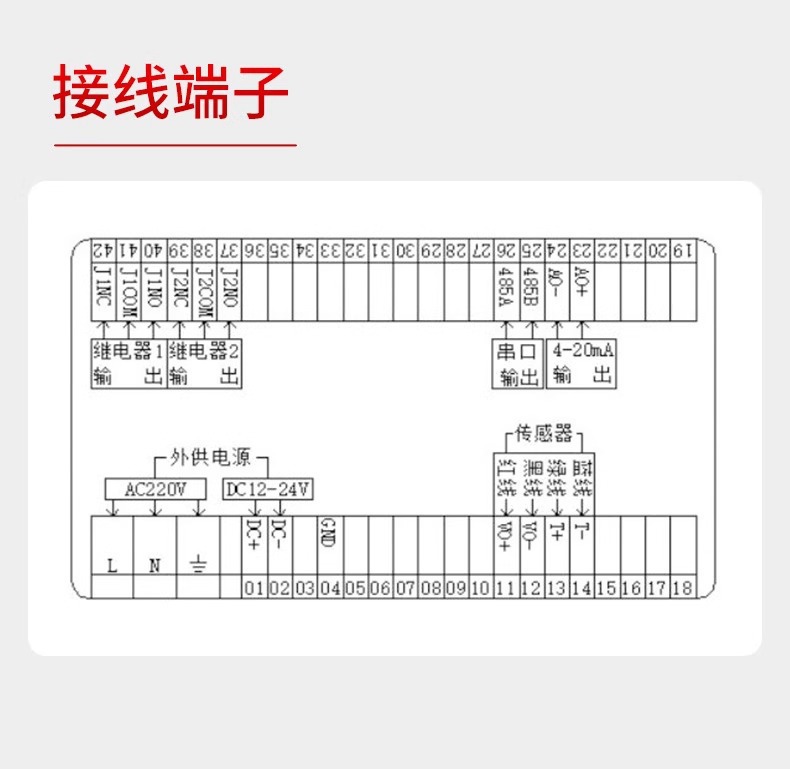

接线端子排布比较规整，电源、模拟量、通讯和继电器分开，现场按端子号接不容易错。RS485 的 A、B 不要和电源线捆在同一根桥架里长距离走，变频器附近的干扰会让通讯间歇性掉线。
| 端子编号 | 功能定义 |
|---|---|
| 01-02 | AC 220V 电源输入（L、N） |
| 03-04 | DC 24V 电源输入（+、-） |
| 05-06 | 4-20mA 输出 |
| 07-08 | RS485 通讯接口（A、B） |
| 09-10 | 继电器 1 输出 |
| 11-12 | 继电器 2 输出 |
| 13-14 | 传感器信号输入 |
| 15-16 | 外供电源输出 |
| 17-18 | 预留扩展接口 |
安装前把量程和盲区对一遍，别看池子只有 4 米深就随手拿 10m 款，10m 款盲区 ≤0.8m，水面到池顶的空间可能不够。供电类型也要和现场对清楚，AC 220V 和 DC 24V 接错会直接伤电源板。

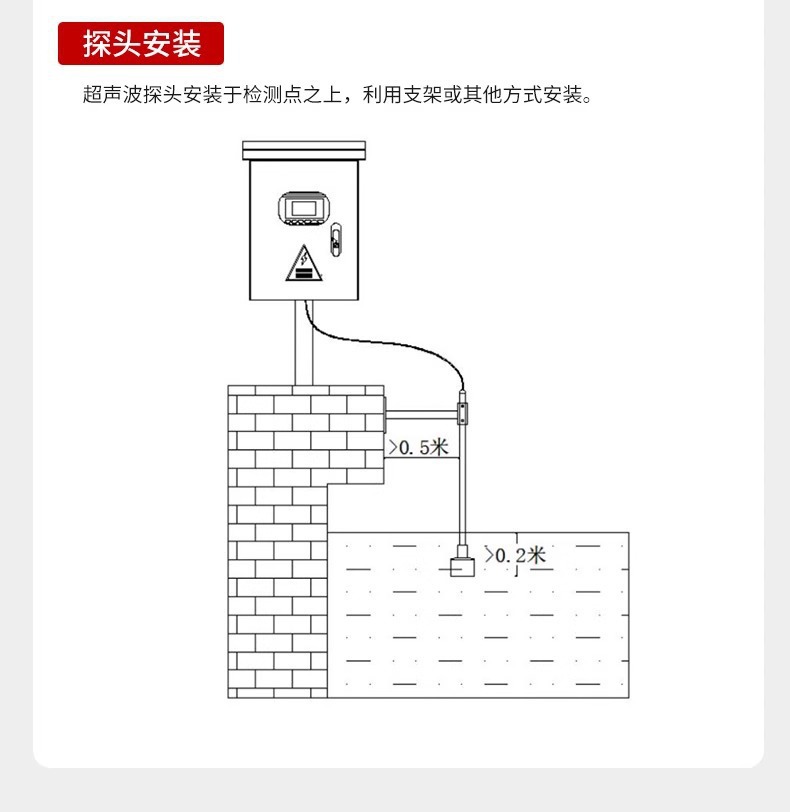

使用环境方面，主机工作温度 -5℃~60℃，避免阳光直射或靠近高温热源；探头工作温度 -20℃~60℃，IP68 防护允许浸没，但常规泥水界面测量还是把探头固定在水面之上向下发射。湿度 5%RH~95%RH，控制柜内如有凝露，主机防护只有 IP53，柜体要留通风或除湿。
维护上，探头表面附着污泥或藻类会直接影响超声波发射效率。建议每季度做一次零点和量程校准，选配 TF 卡的要定期导出数据，远程监控场景还要定期验证 RS485 链路是否稳定。

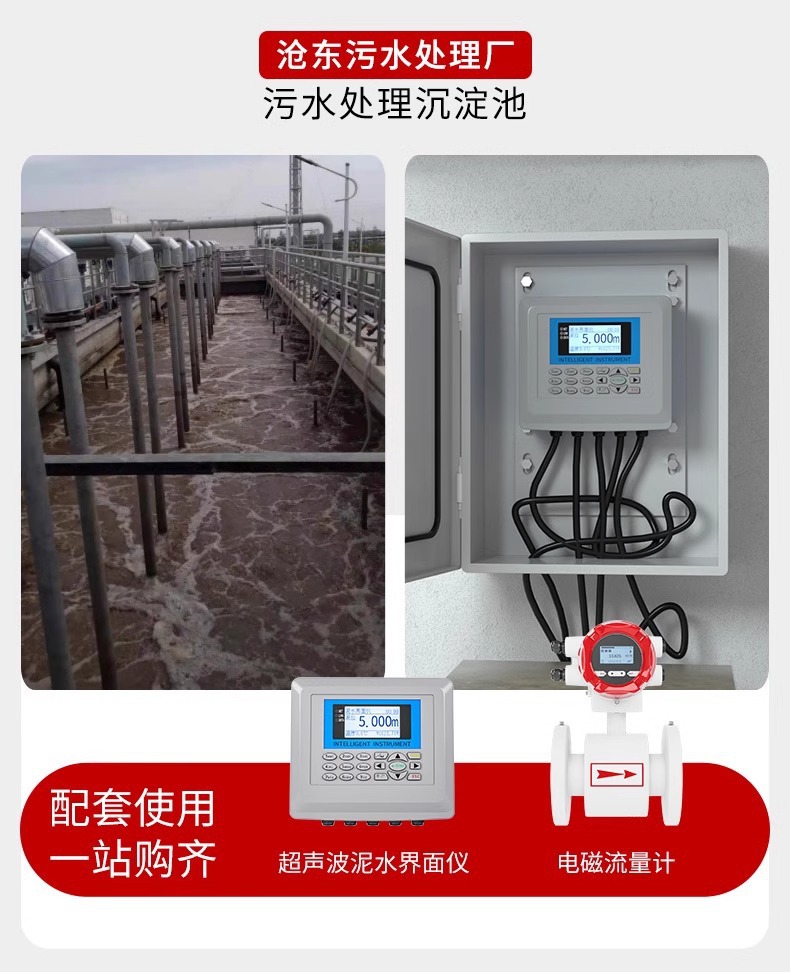

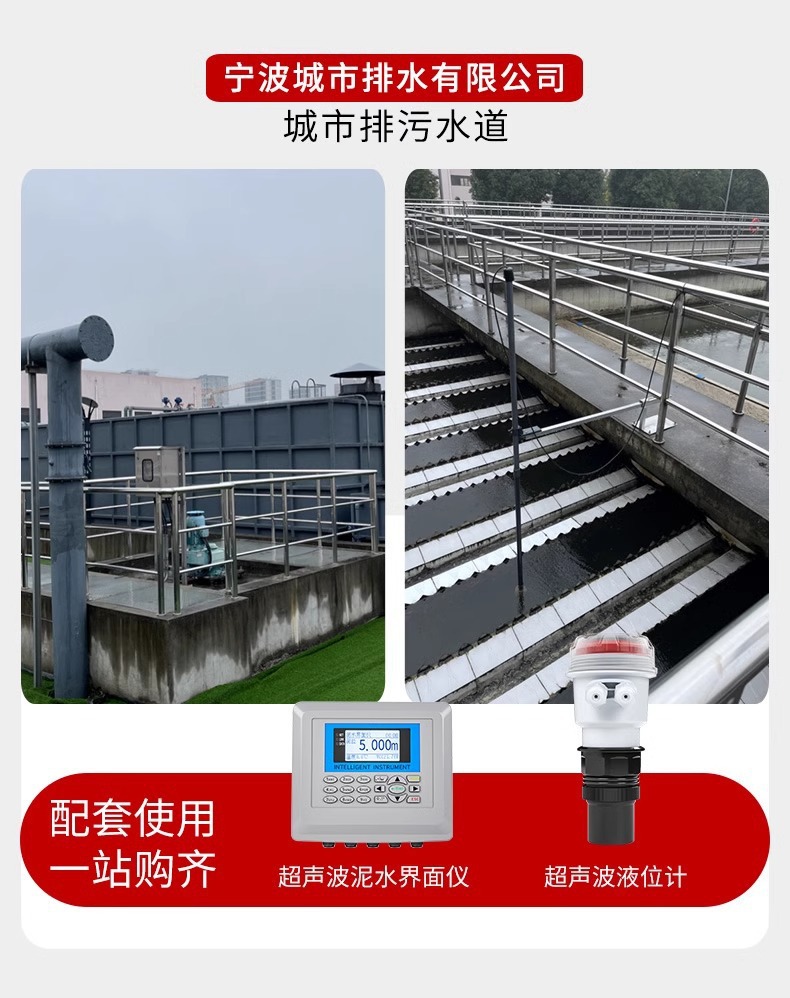

某市政污水处理厂二沉池池深约 6m，刮泥机持续运行，水面有轻微波动。现场选美控超声波泥水界面仪 10m 量程款，盲区 ≤0.8m，探头装在水面以上约 0.8m 的支架上，避开刮泥机梁。主机壁挂在值班室，4-20mA 进 PLC，RS485 接上位机记录泥位趋势。这个工况的选型关键是留够盲区，10m 量程款量程有余量，但探头到水面的距离必须大于盲区，否则近处回波会和发射余振混在一起。
给水厂原水浊度变化大，平流沉淀池泥层薄但界面要清。现场池深较浅，选 5m 量程款，盲区 ≤0.5m，探头尽量贴近水面安装，又不能进入盲区。泥位信号用来控制排泥阀，2 路继电器输出直接带阀，减少中间环节。这个场景里 5m 量程款比 10m 款更合适，不是量程越大越好，浅池大量程会让盲区吃掉有效测量段。
工业废水调节池常有泡沫和悬浮物，泥水界面不如市政污水清晰。现场选 15m 量程款，探头安装在泡沫堆积区之外，启用回波识别和数字滤波，RS485 接入厂区中控。调试时把响应时间放慢一些，让仪表跟踪趋势而不是追着泡沫回波跳。这种工况下，安装位置的选择比改参数更有效。
探头工作环境温度是 -20℃~60℃，介质温度不要超过 60℃。高温污水、蒸汽外溢的池子，超声波探头会受温度和水汽影响，需要先给探头做隔离或降温，不能直接按常温工况选。
不是。量程越大，盲区越大：5m 款盲区 ≤0.5m，10m 款 ≤0.8m，15m 款 ≤1.0m，30m 款 ≤1.5m。池子浅、水面离池顶近，选小量程款；池子深再往上选。先看盲区能不能装下，再看量程够不够。
数字滤波和回波识别能压掉一部分杂波，但厚泡沫会散射超声波，蓬松污泥的界面本身有过渡带。能做的是把探头装在泡沫堆积区之外，保持发射面清洁，必要时降低响应速度看趋势。要求它给出像清水液位那样的绝对精度，不现实。
探头防护等级 IP68，结构上允许浸没，但泥水界面测量的常规装法是把探头固定在水面之上向下发射，利用空气路径避开污泥附着。长期泡在污泥里，发射面容易糊住，清洗频率会高很多，不建议把 IP68 当成长期泡水的理由。
先查 A、B 有没有接反，再确认波特率和站号与 PLC 侧一致，然后看终端电阻和共地。通讯线远离变频器输出线，屏蔽层单端接地。仪表本身支持 Modbus-RTU，协议没错的情况下，多数问题出在布线和参数不匹配。
