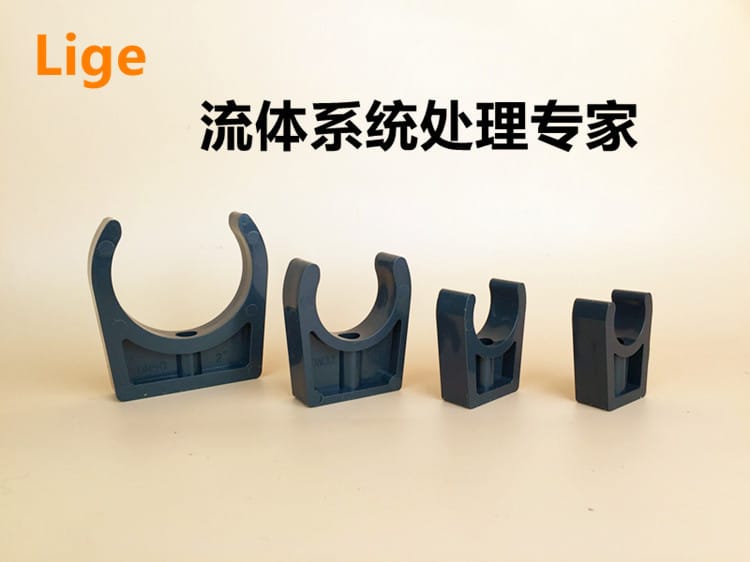

上海阔思电子有限公司的 Lige UPVC管托 25mm DN20 6分管夹，主要解决 DN20/25mm 水平塑料管的固定、承托和防腐隔离问题。原料文章对应规格为 UPVC管托 25mm DN20 6分 PVC管托 低脚平底管卡管夹，本文按该规格统一说明，并把同系列 DN15～DN315 的常用尺寸和支撑间距纳入选型。低脚平底结构让管托贴近墙面或槽钢，适合吊顶、管廊、设备平台等空间受限的位置。
这个规格的定位很明确：不是大口径承重支架，而是小口径水平管路的日常支撑件。它把管道外径、卡槽深度和底座尺寸做成匹配关系，DN20 管装入 25mm 外径对应的卡槽后，受力集中在管身两侧，底座再传到支架上。对于冷凝水、排水、纯水支管这类管路，支撑点布置清楚比单纯加大单个管托更重要。
UPVC 材质在弱酸、弱碱和污水环境中比金属支架更耐腐蚀，但塑料件对温度和震动敏感。低温下抗冲击能力下降，高温下刚度降低，所以间距表按 20℃ 和 50℃ 分开列。现场选型时，不能只看管径是否卡得住，还要看运行温度、介质密度和支架基础是否平整。

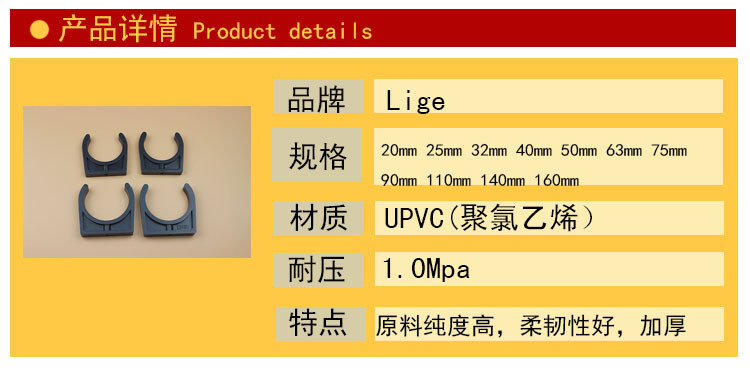

主规格 DN20/25mm 的参数先列清楚，后面两张表用于同系列选型。若项目里只有 DN20，可按第一张表核对；若同一项目混用 DN15、DN32、DN50、DN100，建议按尺寸表逐个核对卡槽深和底座长。
| 参数名称 | 参数值 |
|---|---|
| 品牌 | Lige |
| 材质 | UPVC 聚氯乙烯 |
| 主规格 | DN20 / 25mm / 6分 |
| 额定耐压 | 1.0 MPa |
| 规格范围 | DN15～DN315，对应外径Φ20～Φ315mm |

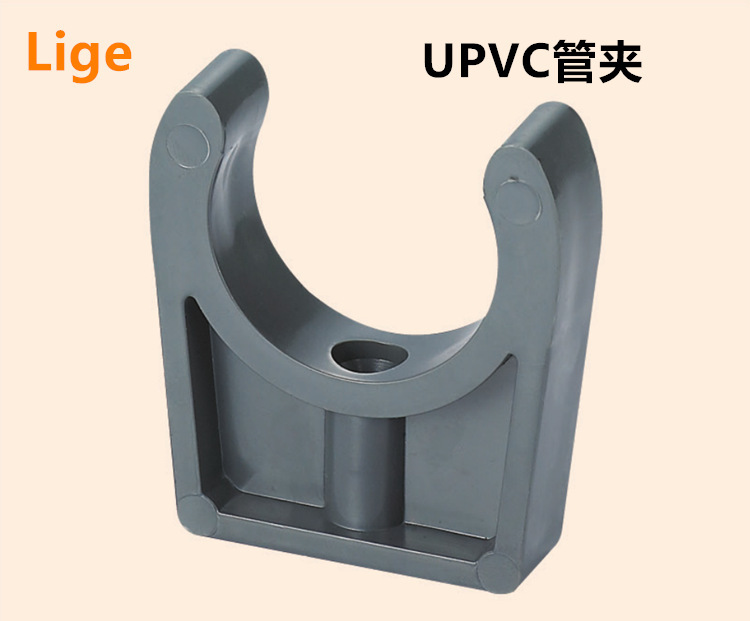

| 结构形式 | 低脚平底管托 |
| 适用铺设 | 水平管路支撑 |

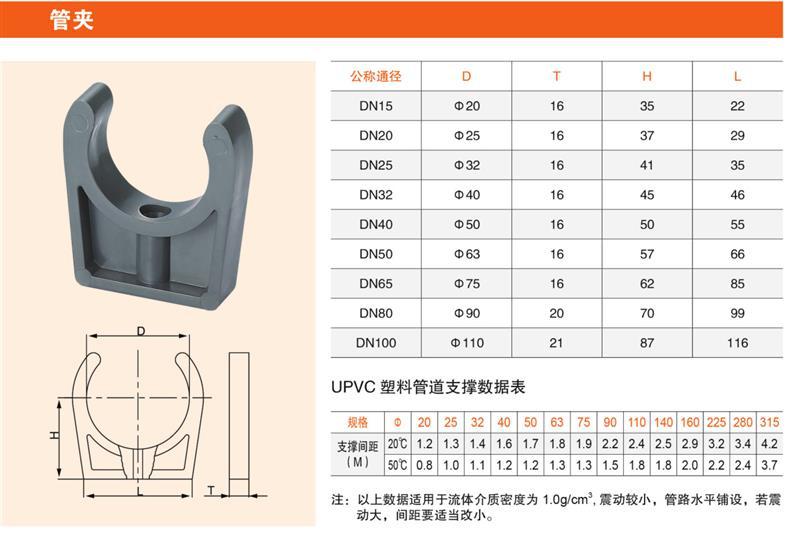

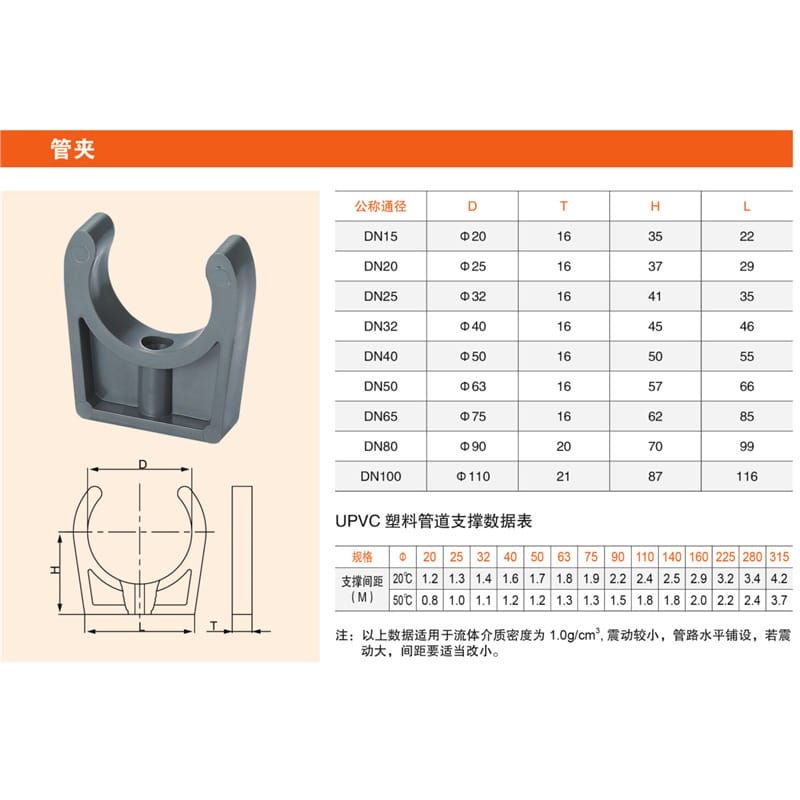

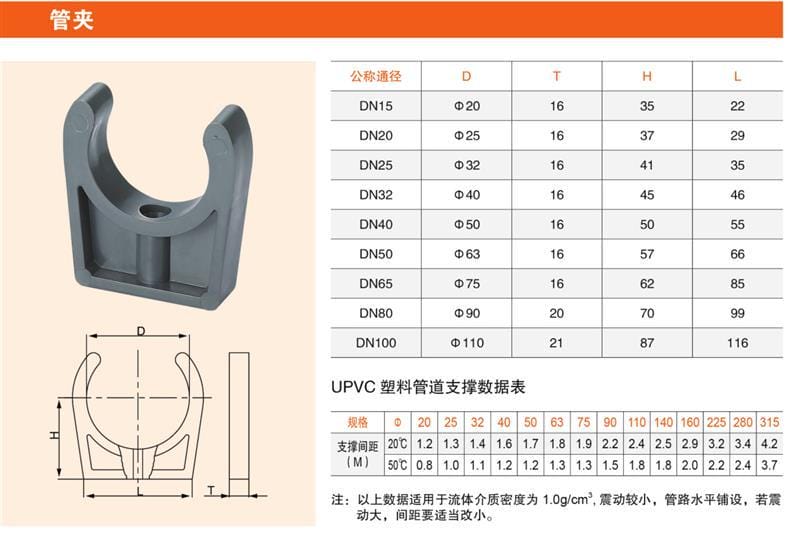

尺寸表里 DN20 一行为主规格，卡槽深 16mm、高度 37mm、底座长 29mm。DN100 起卡槽深增加到 21mm，说明大口径管托不是简单放大，而是加厚卡槽来提高抱管稳定性。
| 公称通径 | 外径D(mm) | 卡槽深T(mm) | 高度H(mm) | 底座长L(mm) |
|---|---|---|---|---|
| DN15 | 20 | 16 | 35 | 22 |
| DN20 | 25 | 16 | 37 | 29 |
| DN32 | 40 | 16 | 45 | 46 |
| DN50 | 63 | 16 | 57 | 66 |
| DN100 | 110 | 21 | 87 | 116 |
支撑间距表用于水平管布点。20℃ 和 50℃ 的数值差别不小，DN20 从 1.2～1.4m 降到 0.8～1.1m。若冷凝水管或热水支管长期接近 50℃，应按 50℃ 一列控制间距，不能直接沿用常温排水管的布点习惯。
| 管道外径(mm) | 20℃工况(m) | 50℃工况(m) |
|---|---|---|
| 20～32 | 1.2～1.4 | 0.8～1.1 |
| 40～63 | 1.6～1.8 | 1.2～1.3 |
| 75～110 | 1.9～2.4 | 1.3～1.8 |
| 140～315 | 2.5～4.2 | 1.8～3.7 |
这类管托的使用位置，通常不在主管道承重点，而在支管、吊顶管廊、设备平台边缘和清洁间墙侧。它承担的是小口径管线的连续支撑，避免局部下垂、磕碰和支架腐蚀。行业里对它的要求正在从“能卡住就行”转向按温度、密度和震动条件核算间距。
在工业防腐管路中，UPVC 管托和 UPVC 管、PPH 管搭配使用较多，减少金属件在弱腐蚀介质里的锈蚀问题。在建筑暖通中，DN20、DN25 冷凝水管常见，低脚结构能让管线贴墙或贴槽钢布置，给检修和吊顶留出空间。
安装前要先确认三件事：管道外径是否对应 DN20/25mm，运行温度落在 20℃ 还是 50℃ 区间，支架基础是否平整坚固。介质密度高于 1.0 g/cm³ 时，原始间距只能作为下限参考，应重新核算。水平铺设能保证管托受力均匀，垂直管段需要另选抱箍或吊架形式。
若安装区域存在机械震动、泵口脉动或频繁启停，支撑间距要在表值基础上适当缩小。螺丝不宜过紧，塑料件局部受力过大容易产生应力集中；也不宜过松，否则管道在自重和流体重力作用下会慢慢下沉。
安全方面最硬的边界是 1.0 MPa 额定耐压。管托本身不是压力密封件，但管道在压力下会对卡槽产生侧向力，超压使用会把塑料件从“受力支撑”变成“危险薄弱点”。高密度介质、高温、震动三项只要占一项，都不能直接照抄常温水工况间距。
验收时不要只看数量，还要看卡槽内是否有毛刺、底座是否开裂、螺丝孔是否对齐。小口径管托看起来简单，但一个底座开裂或卡槽变形，都会让整段管道的下垂位置变得不可预测。
管道支撑的变化，跟环保和运维要求直接相关。过去小口径支管常用临时卡箍或经验布点，渗漏点往往在检修时发现。现在冷凝水、纯水、弱腐蚀管路更强调防渗漏和可追溯，管托间距要能写进施工记录，出了问题能按温度、管径、介质密度回查。对 DN20 这类小口径管，变化主要体现在 50℃ 工况间距从常温的 1.2～1.4m 收紧到 0.8～1.1m。
第二个变化是防腐工艺管路的支撑材料替换。化工、制药、食品车间里，金属支架在弱酸弱碱环境中容易锈蚀，锈迹会污染管路和检修区域。UPVC 低脚平底管托与塑料管道同材质或同体系搭配，减少金属接触点，卡槽深和底座长按管径匹配，便于统一采购和更换。
第三个变化是水处理和纯水系统对坡度、冲洗和洁净度的要求更具体。DN100 这类管径的卡槽深从 16mm 提到 21mm，是为了大口径管在清洗和消毒时抱管更稳。支撑点间距按 20℃ 或 50℃ 控制，能让管段坡度更均匀，减少低点积水，也给在线冲洗留出稳定基础。
某商业综合体吊顶内使用 DN20 冷凝水管，原设计按常温排水习惯布点，局部间距超过 1.3m。冷凝水温度长期接近 50℃，运行一段时间后，吊顶检修口附近出现轻微下垂，管卡与管道之间有滑动痕迹。现场改为 Lige DN20 低脚平底管托，按 50℃ 工况控制在 0.8～1.1m 间距，底座贴槽钢固定，并避开检修口边缘的应力集中位置。
整改后，DN20 管段在吊顶内的下垂量明显减小，检修空间保持平整，冷凝水排放更顺畅。这个场景的关键不是更换更贵的支架，而是把 20℃ 间距和 50℃ 间距分开计算，避免小口径冷凝水管因温度升高而刚度下降。
某制药车间纯化水和清洗支管使用 DN50 UPVC 管，原金属支架在清洗药剂环境下出现锈蚀，锈水沿支架滴落到管壁。管路温度多在常温，但清洗频次较高，要求支架少腐蚀、少污染、便于清洁。方案选用 DN50 UPVC 低脚平底管托，外径 63mm 对应卡槽深 16mm，50℃ 参考间距 1.2～1.3m，实际按 20℃ 工况取 1.6～1.8m 并结合支架跨距复核。
更换后，支架表面不再出现金属锈蚀，管路在清洗排水时没有明显晃动。该案例说明，制药车间小口径支管的管托选型要同时看介质、温度和清洁要求，间距不能只按一个数值套到底，跨距和支架基础也要一起确认。
某水处理项目纯水制备间使用 DN100 塑料管，管路需要定期冲洗和消毒，洁净区对金属接触点控制较严。原方案用普通管卡，局部卡槽与管外径匹配度不足，冲洗时管段有轻微位移。项目改用 DN100 UPVC 低脚平底管托，外径 110mm 对应卡槽深 21mm，底座长 116mm，按 20℃ 工况 1.9～2.4m、50℃ 工况 1.3～1.8m 分别复核。
实施后，DN100 管段坡度更均匀，冲洗时位移减小，低点不再明显积水。选型时先确认管道外径和运行温度，DN20 在 50℃ 工况不要照抄 20℃ 的 1.2m 以上间距，应按 0.8～1.1m 复核，这是小口径 UPVC 管托使用中最容易出错的环节。
