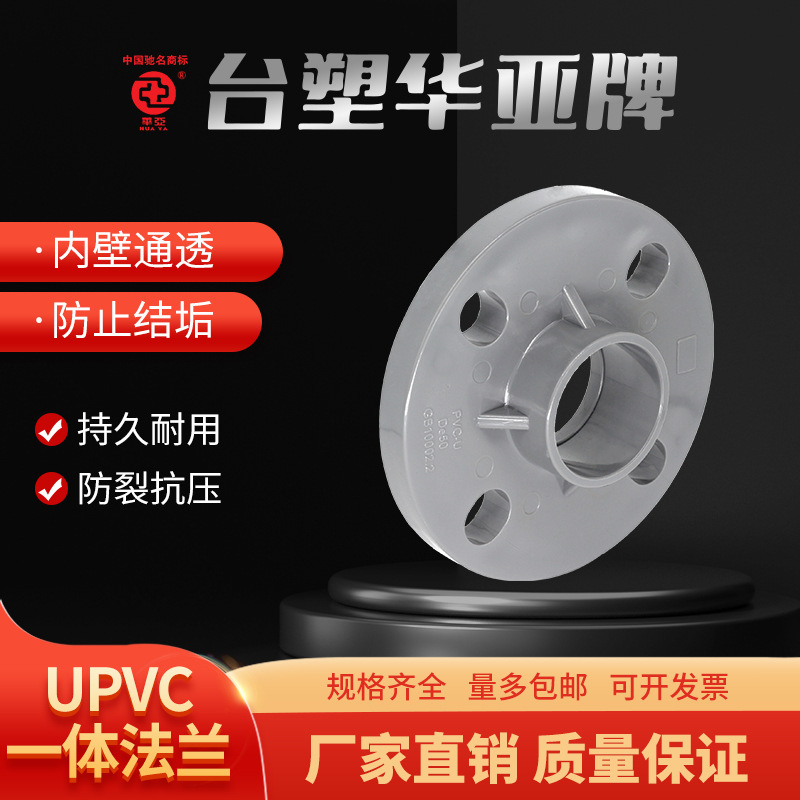

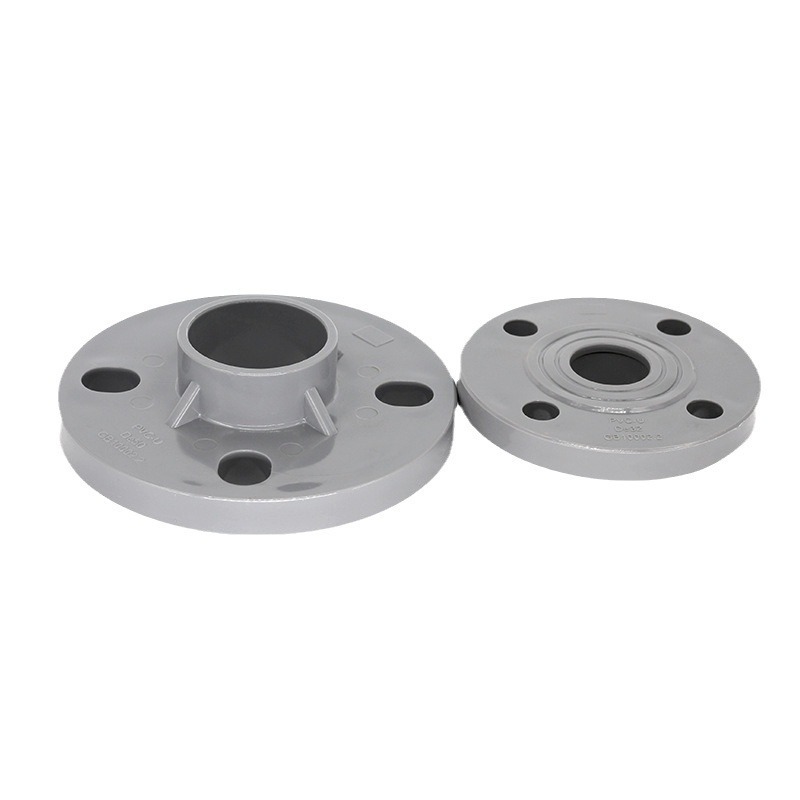

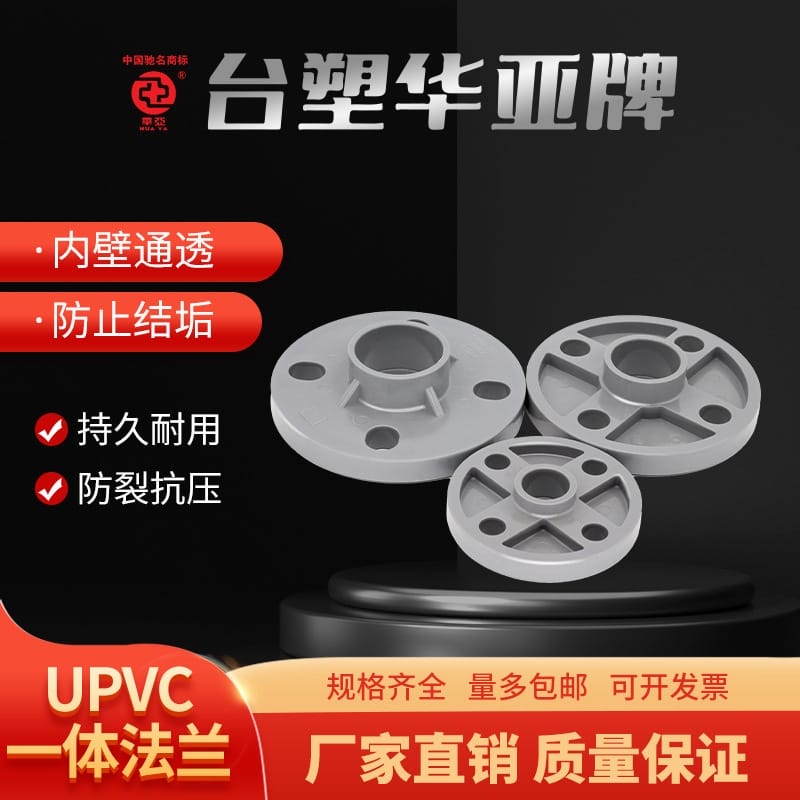

在工业管道与水处理系统的节点连接中，法兰的选型往往决定了一段管路的维护效率与泄漏概率。上海阔思电子推出的UPVC灰色胶粘承插一体法兰，将承插粘接与盲板法兰结构做成了单一部件，省去了传统焊接或螺纹转换的过渡管件。该系列明确覆盖DN80、DN100、DN125等常用口径，通过标准化的法兰面设计，直接对接阀门、泵体或仪表接口，在工艺包中承担隔离、检修与扩容功能。
这类管件的价值不在于参数堆砌，而在于它在管路拓扑中的位置功能。承插一体结构把密封点从两个收缩到管材与法兰本体之间，减少了潜在渗漏路径。PVC-U材质决定了它的化学稳定性，内壁光滑且抗寒防裂，适合长周期连续运行工况。

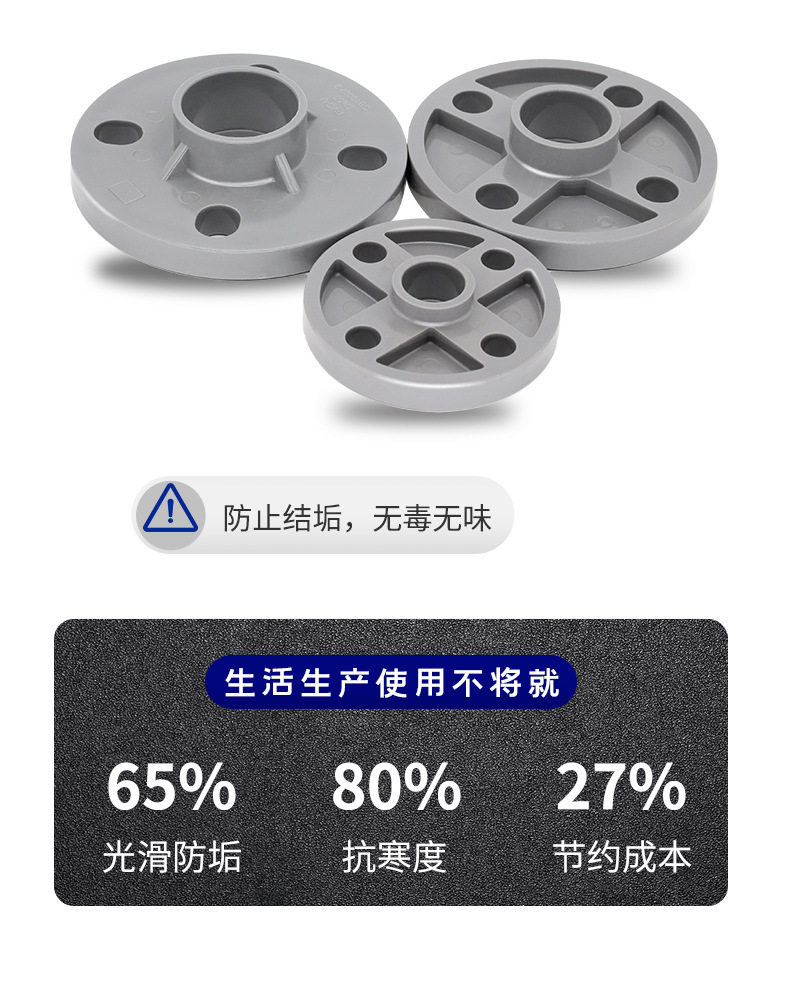

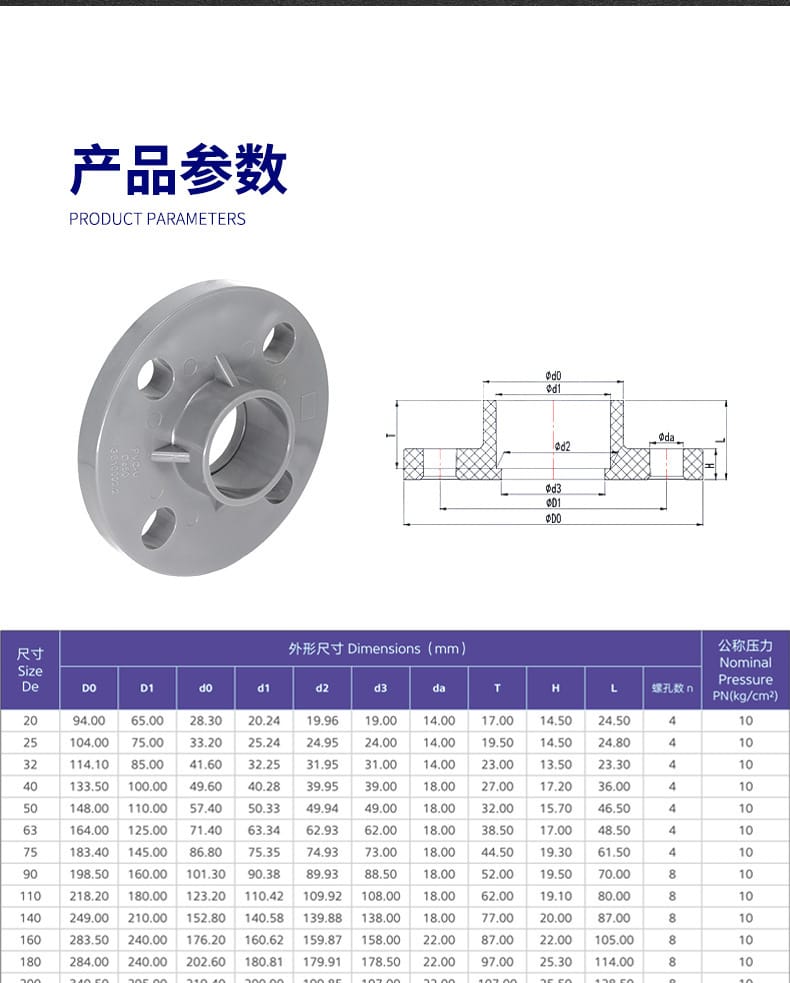

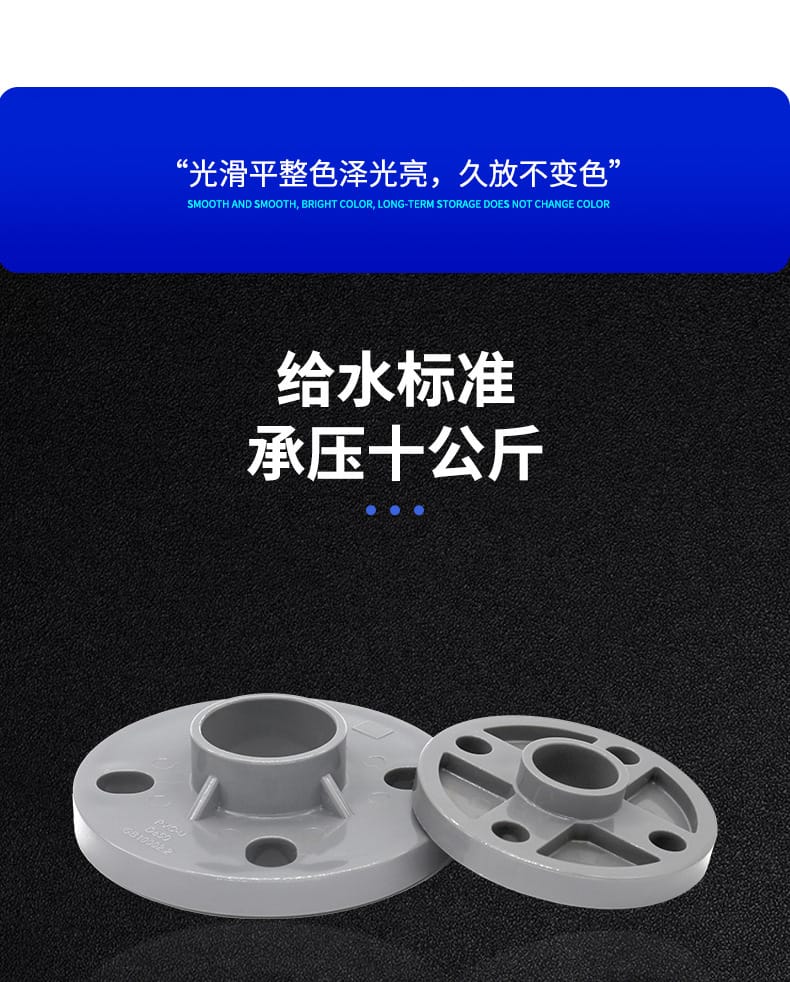

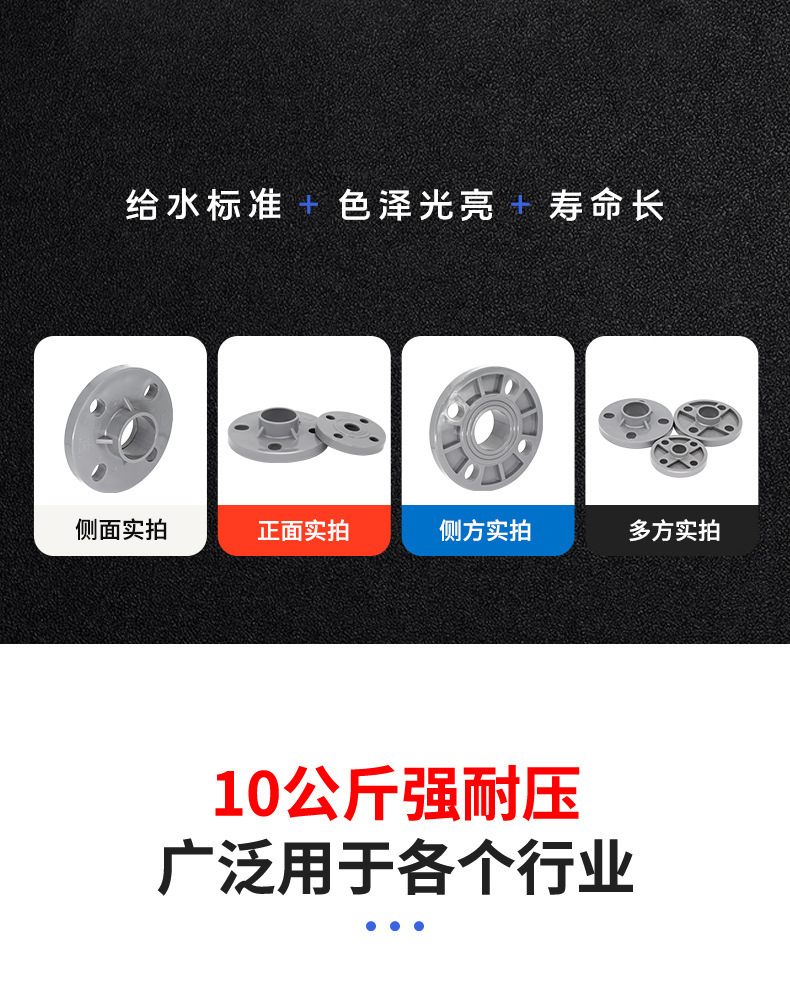

同一系列的不同规格并非简单放大尺寸，而是根据流体动力学与机械强度重新校核了壁厚与螺栓分布。DN80、DN100、DN125作为工程最常用的三个口径，其法兰外径、内径与螺孔数量随管径增加呈阶梯式调整。下表列出了该系列主要规格的几何参数与承压边界，实际采购需核对系统最大工作压力与介质温度曲线。
| 规格型号(De) | 法兰外径DO(mm) | 内径d1(mm) | 壁厚T(mm) | 螺孔数n | 公称压力PN |
|---|---|---|---|---|---|
| DN80 (De90/110) | 198.2 ~ 218.2 | 89.9 ~ 110.4 | 18.0 | 8 | PN10 (10kg/cm²) |
| DN100 (De110) | 218.2 | 110.4 | 18.0 | 8 | PN10 (10kg/cm²) |
| DN125 (De140) | 249.0 | 140.6 | 18.0 | 8 | PN10 (10kg/cm²) |
| 扩展规格(DN200及以上) | 340.5 ~ 403.0 | 199.9 ~ 281.5 | 22.0 | 8~12 | PN10 (10kg/cm²) |

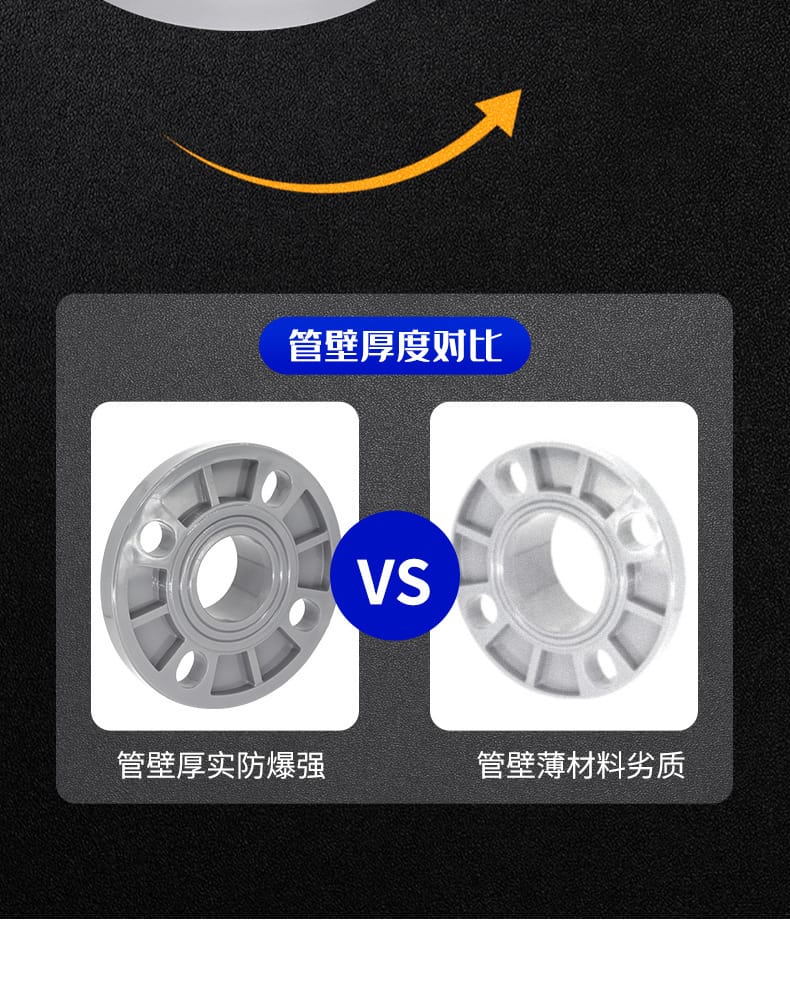

表格数据仅展示关键截面尺寸。最小壁厚不低于2.0mm是基础安全线，大口径产品因跨度增加，壁厚同步提升至22.0mm以抵抗侧向弯矩。所有规格的接口形式均为胶粘承插，法兰面厚度与螺栓孔距遵循国标对应关系，可直接替换同类铸铁或碳钢盲板位置。
法兰在工艺包里通常承担隔离、检修与扩容三大功能。UPVC材质的惰性特征使其天然避开电化学腐蚀场景，因此该类管件多见于对介质纯净度有硬性要求，或存在弱酸碱腐蚀的管线分支上。
塑料管件的可靠性高度依赖现场施工规范。承插粘接与法兰紧固是两个独立但必须协同的动作，任何一步偏差都会在试压阶段暴露出来。以下列出关键控制点与操作顺序。
材料物理特性决定了使用边界。UPVC在低温下韧性下降，高温下刚度衰减，超出设计阈值会直接引发结构性失效。现场管理必须盯紧几个硬指标。
过去五年环保督查常态化，在线监测点位从末端排放口前移至各车间预处理节点。管路系统随之向模块化、快速拆装方向演进。UPVC一体法兰在此过程中的角色发生变化，它不再仅仅是管道附件，而是成为预制管段的标准接口。
工艺参数的收紧推动了选型逻辑的调整。早期项目只关注公称通径与耐压等级，现在设计人员更看重热膨胀系数匹配与法兰面平整度公差。大口径管道的水锤频响测试表明，硬质塑料法兰能有效吸收部分高频振动能量，降低支撑架疲劳损坏率。同时，无氟发泡保温工艺普及后，法兰外表面需要预留足够的缠绕空间，这也促使厂家将法兰翼缘厚度优化得更薄更宽。这些细节调整看似微小，却能直接缩短停机检修窗口期。材料配方也在迭代，抗紫外线添加剂的加入让室外直埋或架空敷设的寿命预期从五年拉长至十年以上。选型时应当核对介质温度曲线，塑料管件的许用压力随温升呈非线性下降，这是很多非专业人士容易忽略的计算盲区。
某沿海化工园区的湿法脱硫废水处理项目，原工艺采用碳钢法兰连接加药管线。硫化物气体渗透导致法兰螺栓三年内全面锈死，每次更换需动火切割，停产损失高昂。方案实施时，工程团队将DN100与DN125节点全部替换为阔思电子UPVC灰色胶粘承插一体法兰。UPVC材质彻底切断电化学腐蚀链条，承插口一次成型避免了焊缝砂眼泄漏。经过十八个月连续运行，加药泵启停频繁未出现法兰面渗漏，螺栓拆卸恢复顺畅。检修工时从单次12小时压缩至40分钟，物料更换成本下降七成。
南方某大型污水处理厂提标改造工程中，反冲洗水泵出口需要频繁切换旁路进行滤池清洗。原有铸铁盲板重量大且锈蚀严重，人工操作极易发生滑脱伤人事故。新管线采用DN80 UPVC法兰替代，单件重量减轻近八成，安装仅需普通扳手即可交叉锁紧。配合流量调节阀形成闭环控制，反冲洗周期稳定在六小时一轮。系统投运后，厂区整体跑冒滴漏投诉率归零，水质达标率提升稳定。
现场安装务必核对法兰面平整度与螺栓拉伸余量，塑料材质无法像金属那样通过微量塑性变形补偿对中误差。若遇到管段位移较大的老旧改造工况，建议在法兰下游加装柔性软接头缓冲轴向应力，否则长期交变载荷仍可能诱发承插口微裂纹。选型前请提交介质温度、压力波动频次与现场支架间距，以便核算安全裕度。
