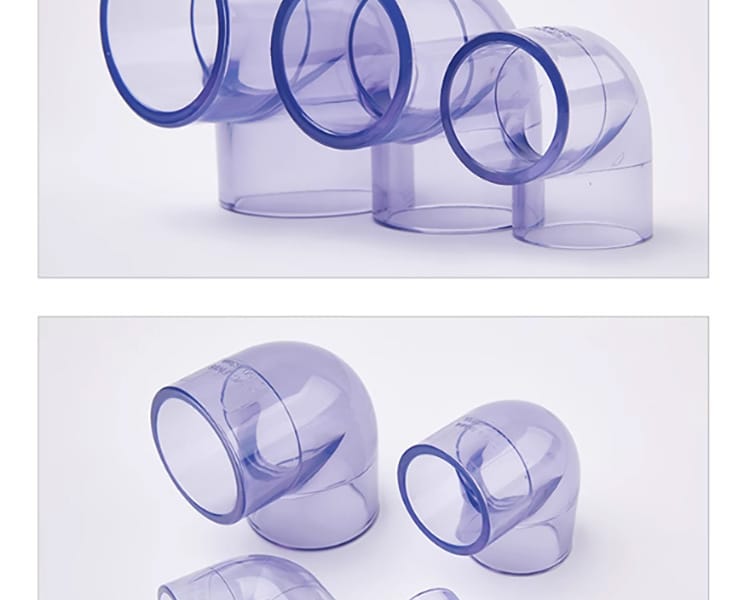

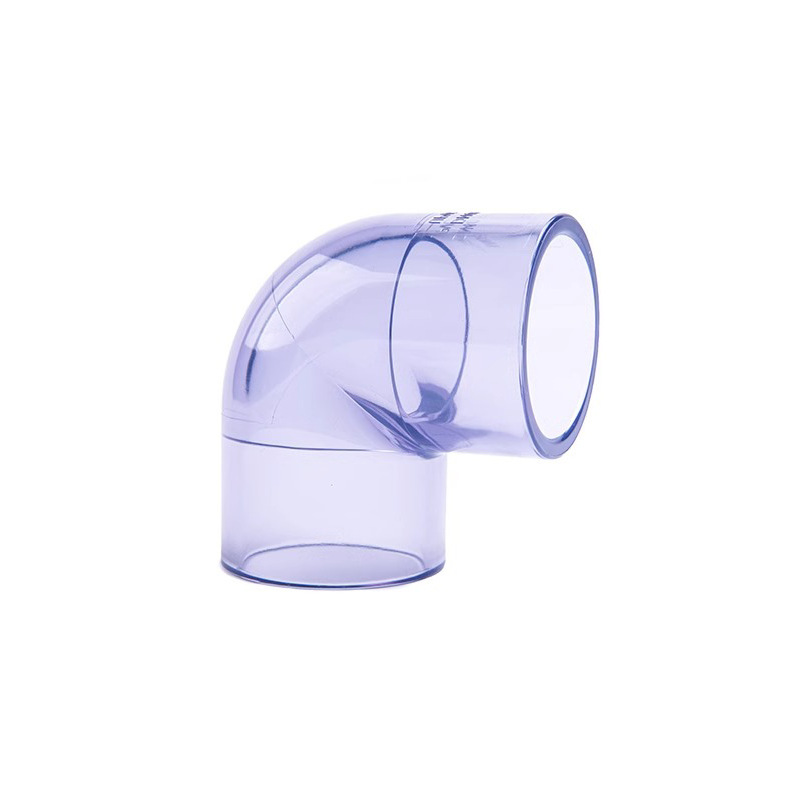

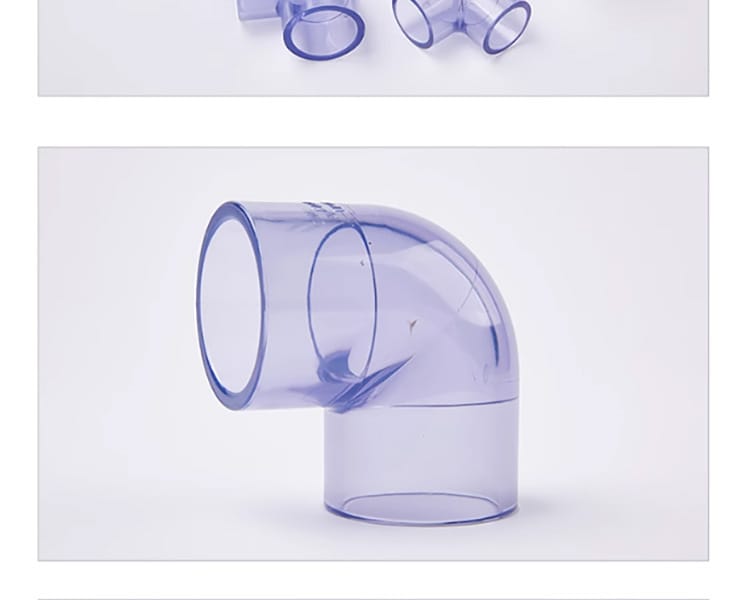

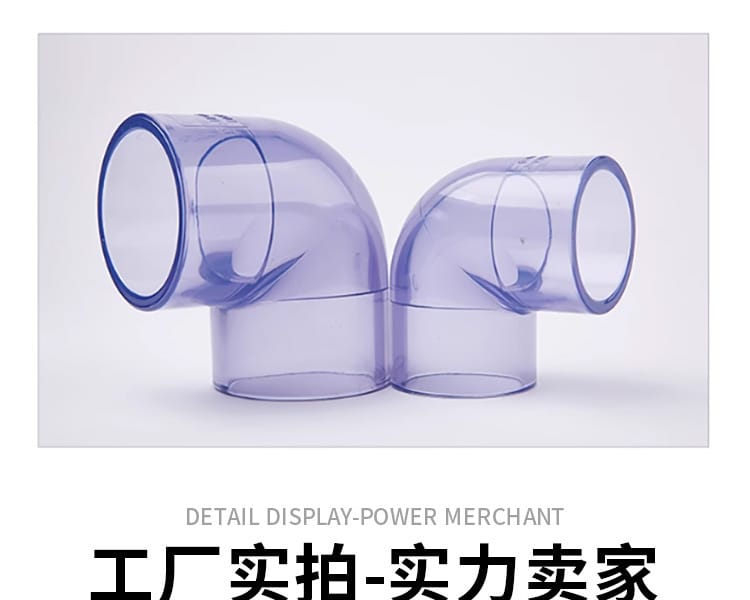

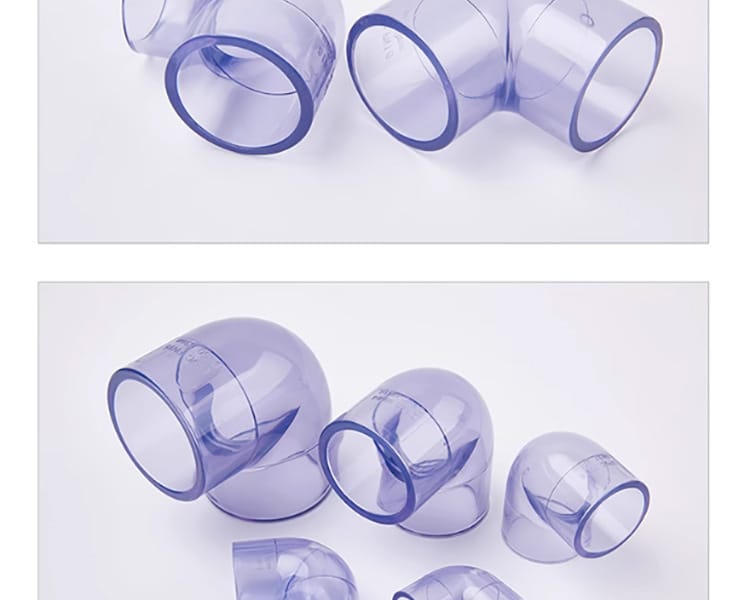

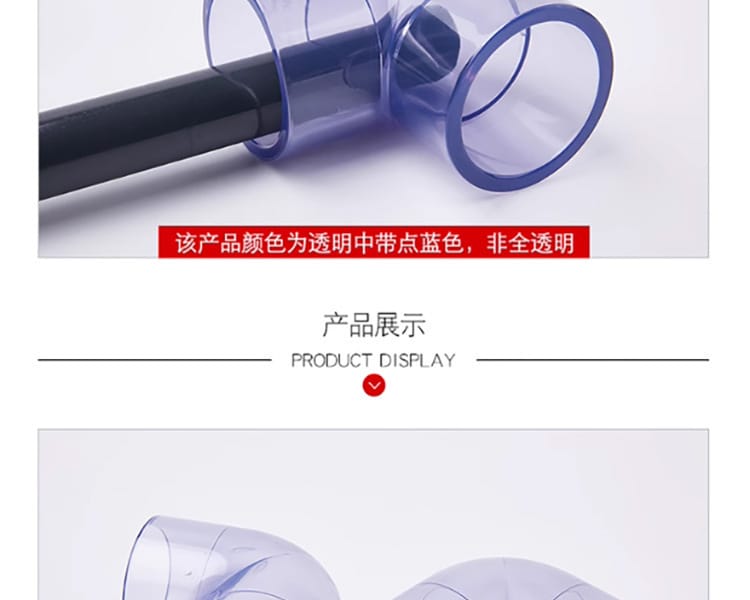

上海阔思电子推出的 UPVC-T90 透明弯头系列，实际是华亚UPVC代工厂线的标准化工件。该系列以 DN15 到 DN200 的全规格矩阵覆盖常规管路改造需求。我们做这排管件时，没有单纯追求绝对透亮，而是保留了微蓝色调。这种颜色来自原料中的抗紫外线稳定剂，虽然视觉上少了一分通透，但在户外或强光源环境下能避免材质快速粉化。选型时你需要关注的是承插配合公差与壁厚梯度，而不是外观纯度。

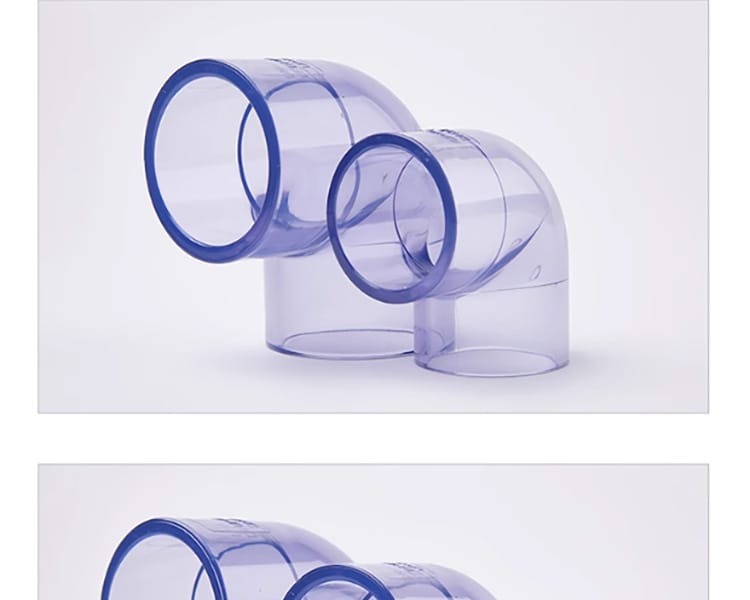

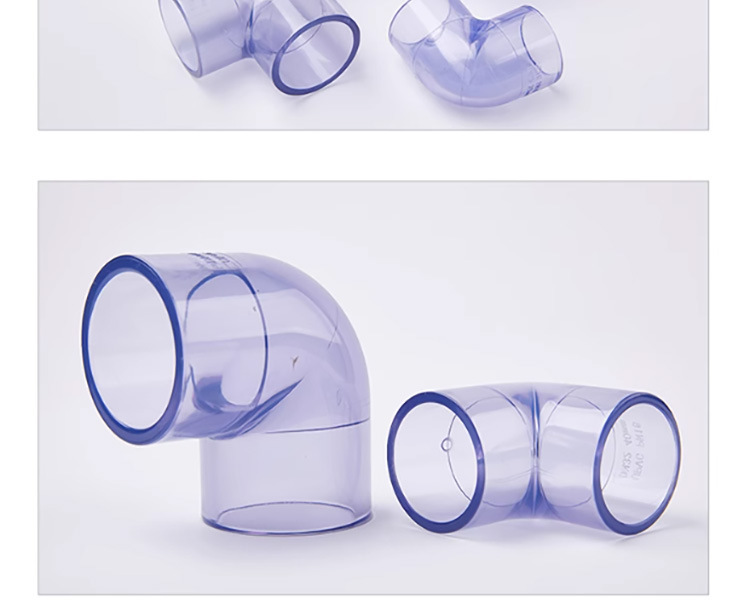

这一系列弯头的底层逻辑围绕流体介质的兼容性与现场可视性展开。工业级全新 UPVC 树脂决定了它的基础物性，耐酸碱腐蚀和一定范围内的承压能力是直接写入分子结构的。为了兼顾维护便利，管体特意做成半透明微蓝质感。普通 PVC 为求透亮会添加邻苯二甲酸酯类增塑剂，但这类助剂遇到酮类或酯类溶剂极易溶胀。我们放弃增塑剂路线，改用钛白粉与光稳定体系复配，透光率稳定在合理区间的同时锁住了化学惰性。
批量采购时可以按工程节点直接申报口径清单。跨境经销与定制代发通道均已开放，包装内附带基础尺寸对照表，能减少现场核对工时。

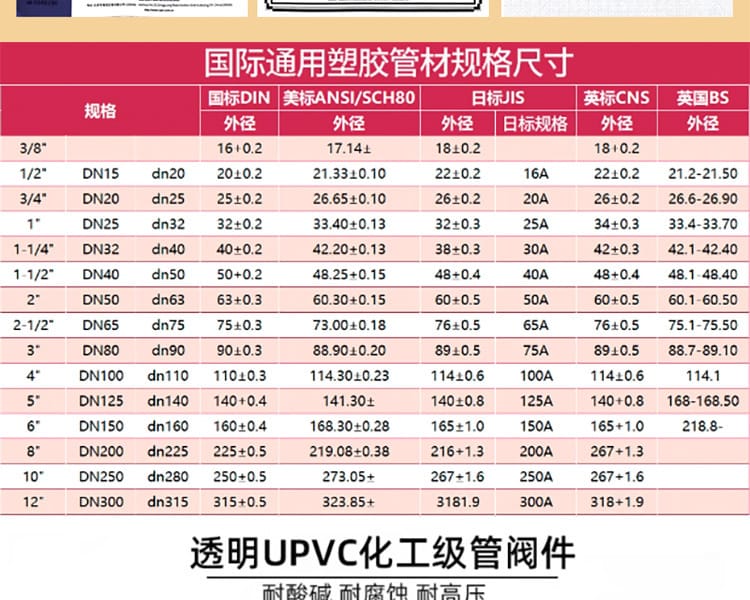

参数表的阅读顺序应该从外径倒推。UPVC 管件采用承插式胶粘连接，接口强度完全依赖胶水的化学熔融作用。口径越大，管道截面积呈平方级增长，内部静压对弯头内侧的冲击也会同步放大。因此壁厚与承插深度必须非线性加厚，否则接口在热胀冷缩循环中容易开裂。美标 ANSI/SCH80 与国标 GB/T 的等效换算主要落在外径公差上，同一 DN 数值在不同标准下可能差出 1 到 2 毫米，下单前务必锁定执行标准。

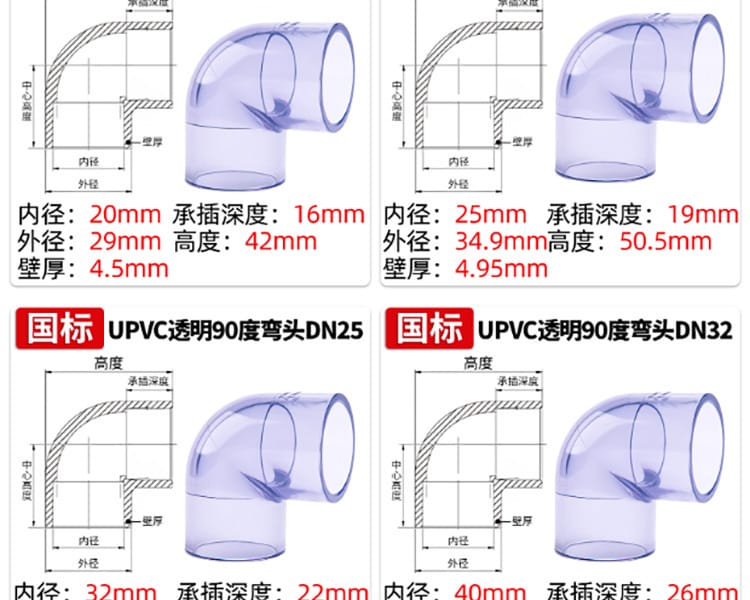

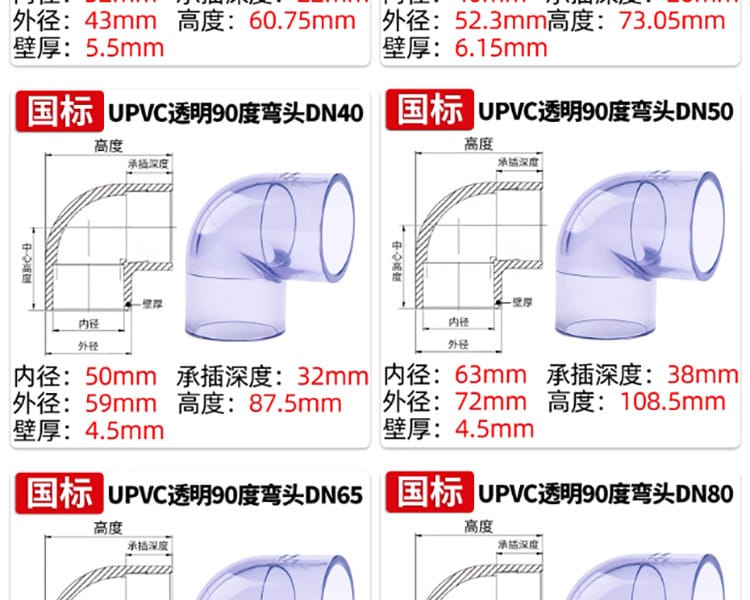

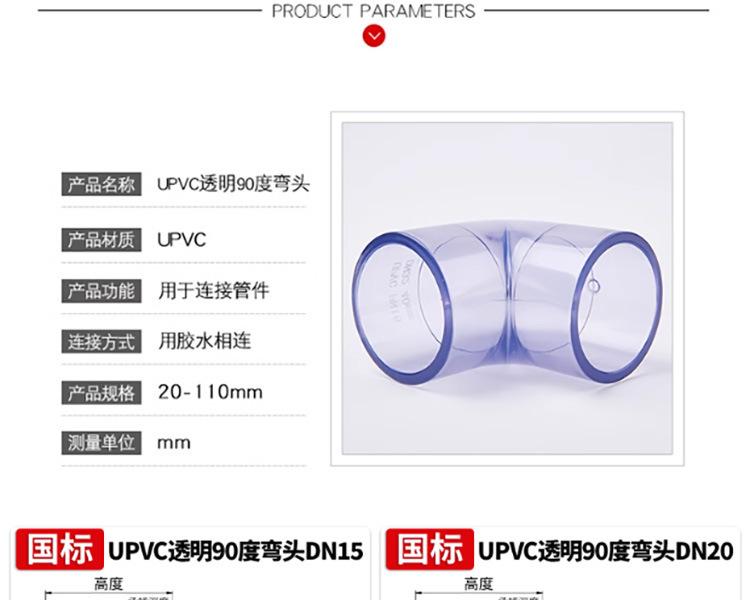

| 规格型号 | 内径(mm) | 外径(mm) | 壁厚(mm) | 承插深度(mm) | 弯头高度(mm) |
|---|---|---|---|---|---|
| DN20 | 20 | 29 | 4.5 | 16 | 42 |
| DN25 | 25 | 34.9 | 4.95 | 19 | 50.5 |
| DN50 | 50 | 59 | 4.5 | 32 | 87.5 |

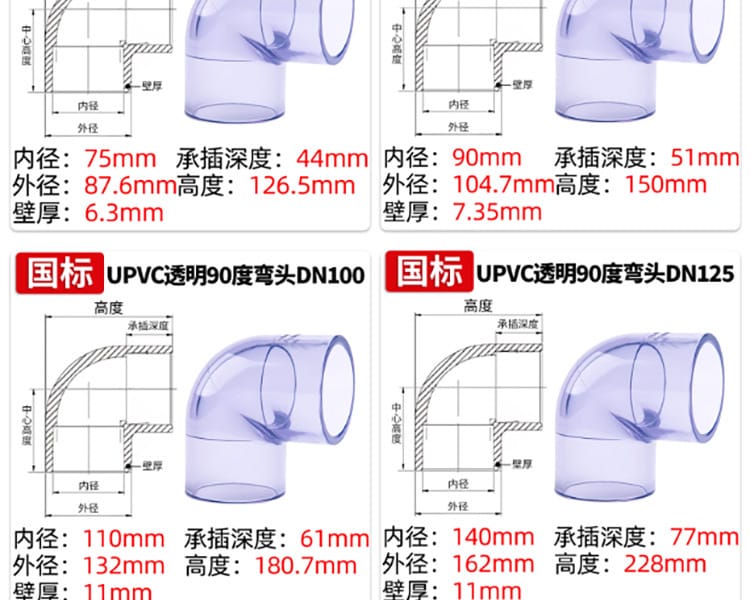

| DN100 | 90 | 104.7 | 7.35 | 51 | 150 |

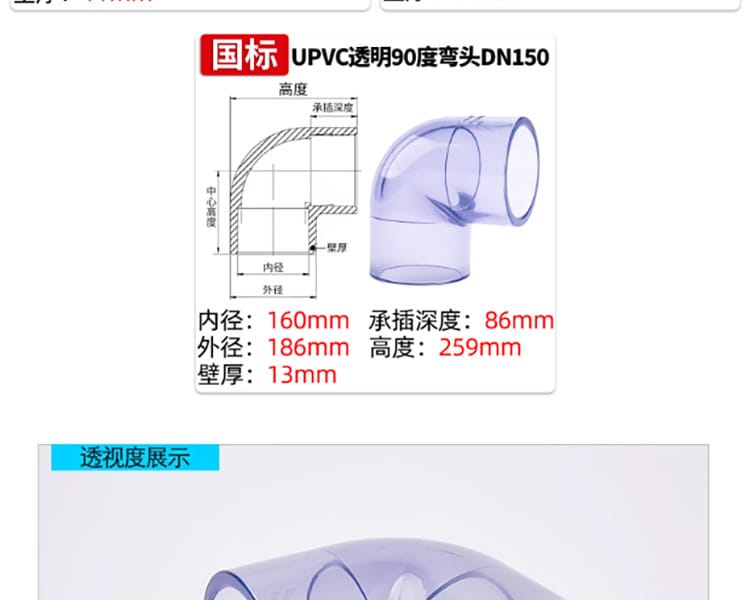

| DN150 | 160 | 186 | 13 | 86 | 259 |
补充口径如 DN15、DN32、DN40、DN65、DN80、DN125 等均按相同模数递减分布。不同压力等级下的许用工作压力需结合介质温度曲线重新校核，常温下水体输送可参照 DIN 8077 标准取值。接头处严禁强行顶入，插入到位后应当保持轴向受力状态静置固化。
透明弯头的存在价值在于降低非计划停机概率。常规 opaque 管件内部结垢或堵塞只能靠经验判断，而这套系列能把流态异常直接暴露出来。水处理厂利用它监控滤池反冲洗的流速衰减，水产养殖端用它追踪循环水泵的进气状态，半导体超纯水车间则将其作为在线水质监测的视觉采样点。
介质腐蚀性越强，越需要优先核算 UPVC 基体的耐应力开裂指数。高含固量浆液工况建议加装前置过滤器，避免硬质颗粒长期冲刷弯头内侧导致局部变薄。
承插粘接不是简单的物理拼接，它本质是一次可控的表面溶解与重结晶过程。施工环境温湿度直接影响溶剂挥发速率，进而决定界面交联密度。管道支撑布局必须与流体动力学走向匹配，防止弯头成为应力集中点。
环境温度低于五摄氏度时溶剂黏度会升高，渗透周期需延长百分之二十以上。相对湿度超过百分之八十不宜作业，水汽渗入熔接区会产生微孔缺陷。冬季仓储管材若出现脆化迹象，需在室内回温两小时后再行切割。
很多工程纠纷源于验收标准错位。出厂呈现的微蓝色属于配方体系的常态，不能作为拒收依据。材料本身的耐温上限和耐溶剂边界需要严格遵守，超范围使用会导致寿命断崖式下跌。
胶水开封后建议在一个月内消耗完毕，过期溶剂挥发组分流失会大幅削弱粘接力。不同厂商的 UPVC 树脂聚合度存在差异，跨品牌混装时必须先做小样相容性测试。
某电镀废水处理站的中段回流管线改造。原碳钢弯头每月因点蚀穿孔更换一次。换用 DN100 透明弯头后，维保人员每天巡检只需肉眼扫描管内壁，发现涂层剥落趋势后提前介入清洗，停机维护周期拉长至四个月。承插接口未加柔性接头，依靠管道自身的微位移吸收了泵启动时的水锤波动。
商业水族馆的主循环过滤系统。DN50 弯头串联于蛋白质分离器出水端，负责引导富含生物泡沫的水流进入砂缸。透明材质让工程师能实时捕捉气液混合比例，当观察到弯头内壁出现白色絮状附着物时，立即下调曝气量。系统连续运转两年未发生渗漏，背面支撑槽钢已做防腐包塑处理。
高校化学实验室的废液中和收集网络。实验室涉及多种弱酸弱碱混合排放，主管道采用 DN25 与 DN32 过渡弯头衔接。操作台下方空间狭窄，选用高度仅五十点五毫米的紧凑型弯头节省横向走管距离。所有接口统一涂刷紫色标识胶圈，便于后期切断维修时快速定位熔接点。
不能。UPVC 的玻璃化转变温度虽然在八十五摄氏度左右，但长期使用极限被严格限定在四十五摄氏度。超过该阈值材质会出现热塑性软化，承插接口在内部水压作用下容易发生蠕变泄漏。如果现场确实存在高温介质，需要将管线整体替换为 CPVC 或 PP-R 材质。
两者虽然外观相似，但原料纯净度与抗压设计完全不同。工业级弯头采用化工级全新料，内壁光滑度经过抛光处理以降低水流阻力，且壁厚针对管道压力等级做了阶梯式加厚。鱼缸常用件多回收改性料，侧重低成本与易加工，无法应对持续的水锤冲击或化学清洗剂浸泡。
这是专用溶剂胶水中的挥发性成分在接触空气时产生的暂时性乳化现象。只要施工前表面清洁干燥且插入到位，白雾会随着溶剂完全挥发而自行消退，不会影响界面的化学键合强度。若伴随明显缝隙或流水，说明涂胶量不足或未达到旋入角度，需切割重装。
不建议直接硬插。UPVC 弯头承口设计用于同材质的刚性管材熔接，内壁粗糙度与橡胶软管的弹性模量不匹配，强行套用容易导致受力不均而脱开。正确做法是在弯头外侧加装不锈钢喉箍抱紧，或者中间串接一个金属转换接头，确保密封面平整压实。
现场接管时永远优先遵循材质一致原则，任何异种材料的过渡都必须借助机械压紧结构而非化学粘合。选型阶段把介质成分表与温度曲线准备好，能避开百分之八十以上的安装事故。
