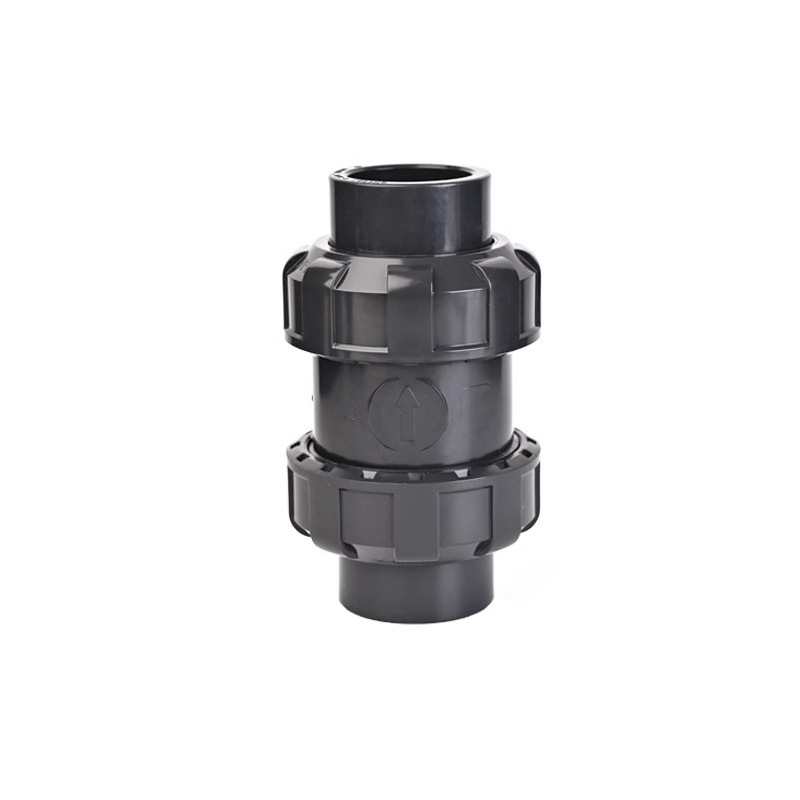

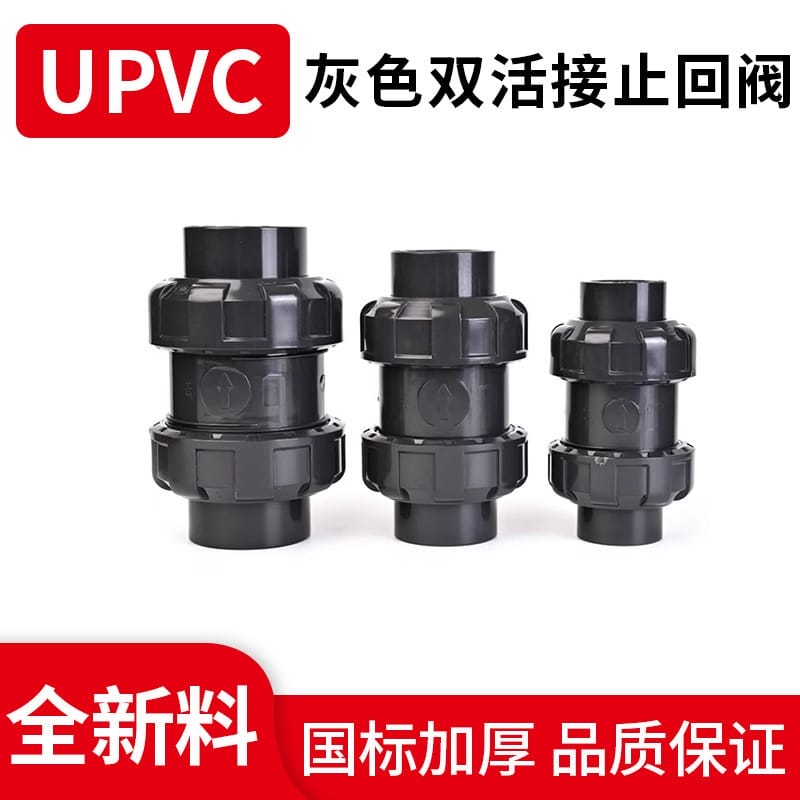

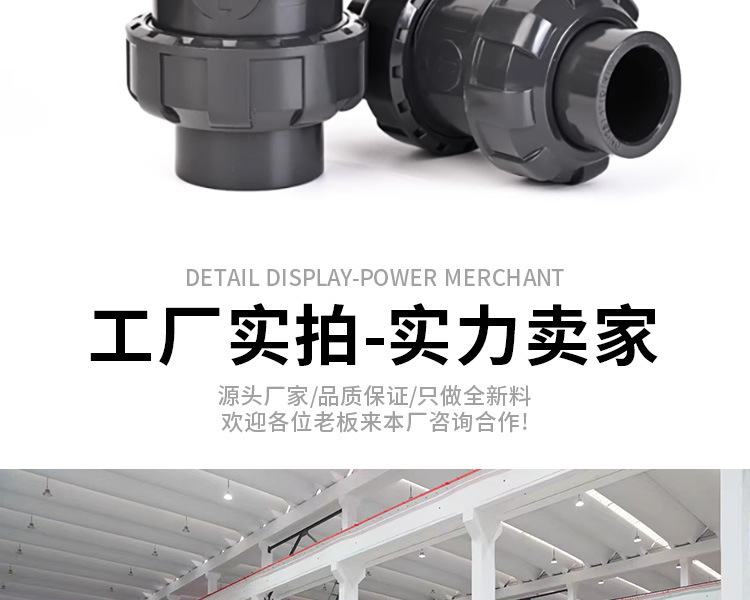

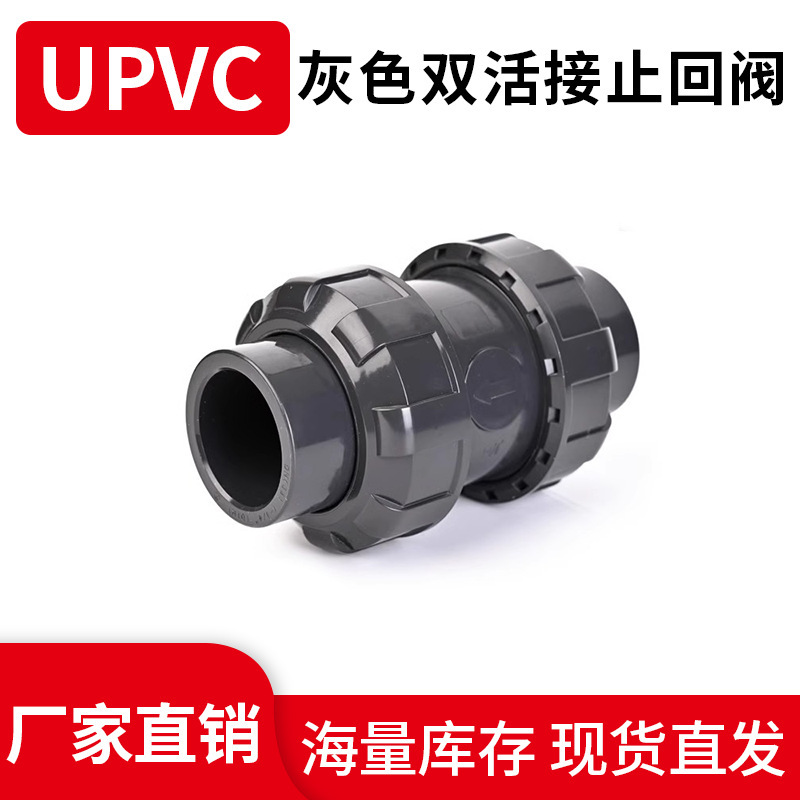

上海阔思电子有限公司推出的UPVC双活接止回阀，针对传统硬质塑料阀门在管道系统中常见的应力集中与拆卸困难问题做了结构调整。止回功能依赖介质压差开启阀芯，靠重力或弹簧复位，这类纯机械结构最怕介质含颗粒卡阻和热胀冷缩导致的密封面微隙泄漏。本产品在阀体接口处采用双由令活接设计，配合实心圆球阀芯与加厚管壁，把流体阻力降到可测算的范围内，同时让后期检修直接拧开螺母即可取出阀芯，不伤管路本体。密封件按温度与介质酸碱性提供三元乙丙或氟橡胶两种标配，承压与耐蚀指标直接对标化工管道配件规范。

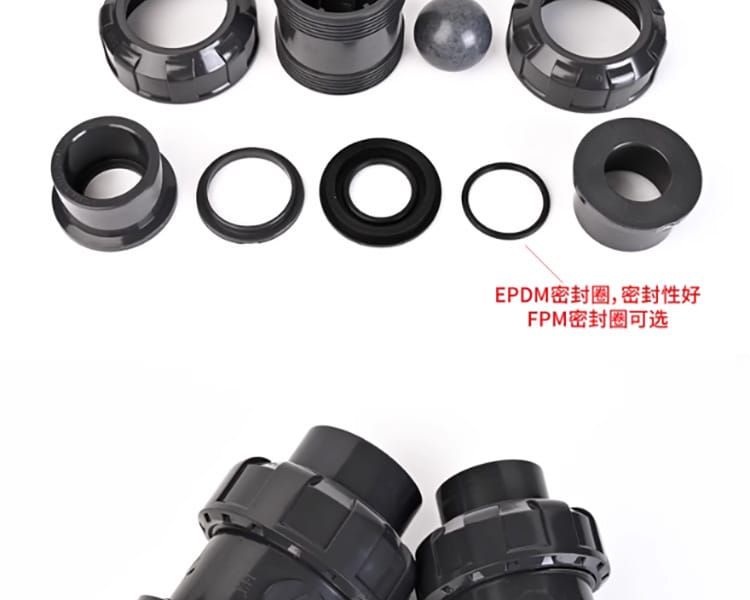

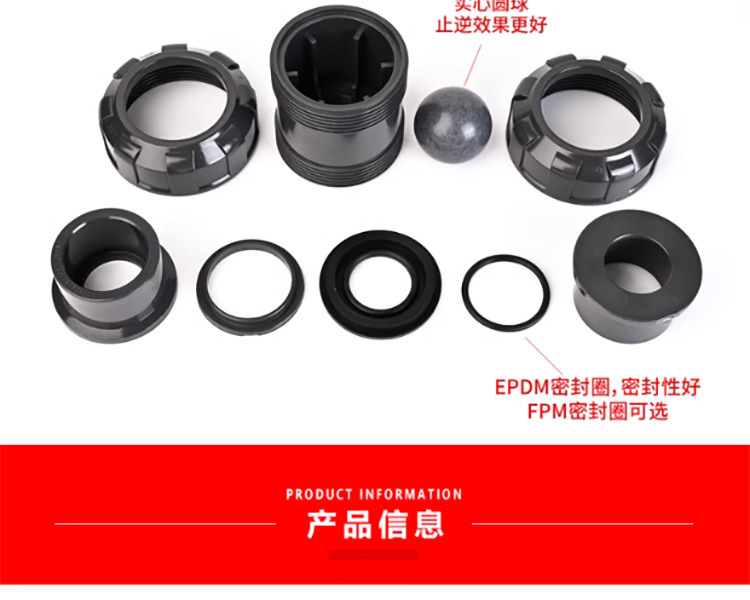

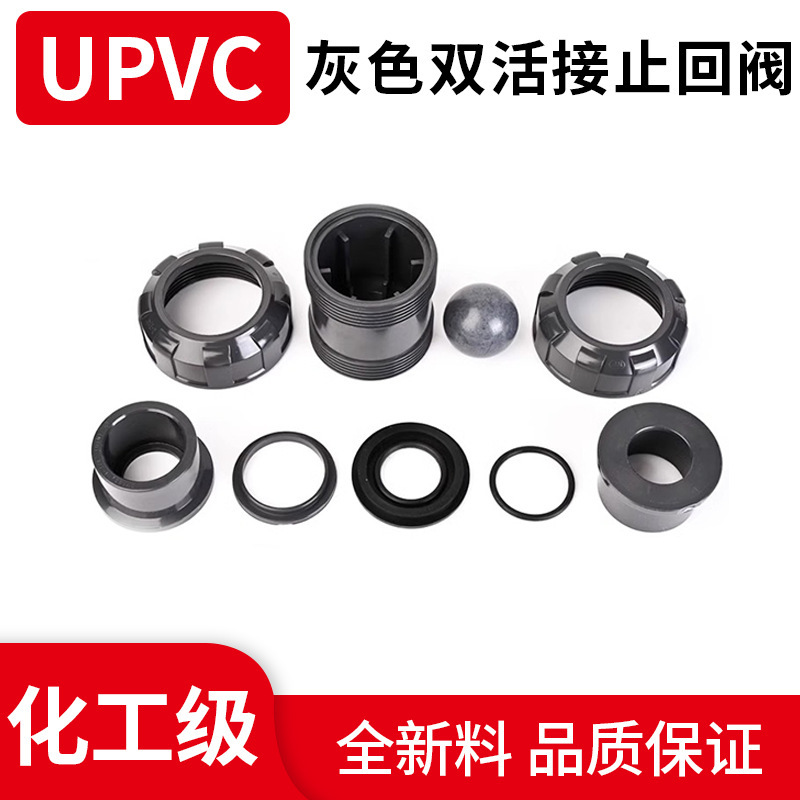

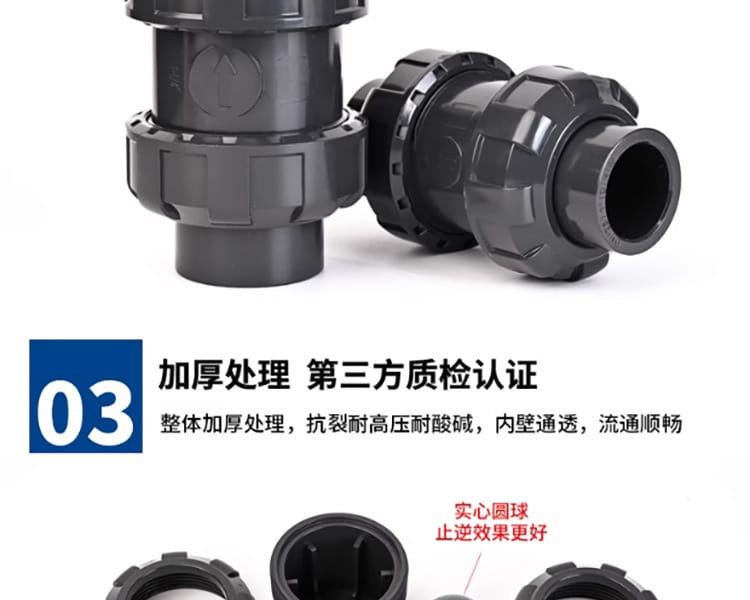

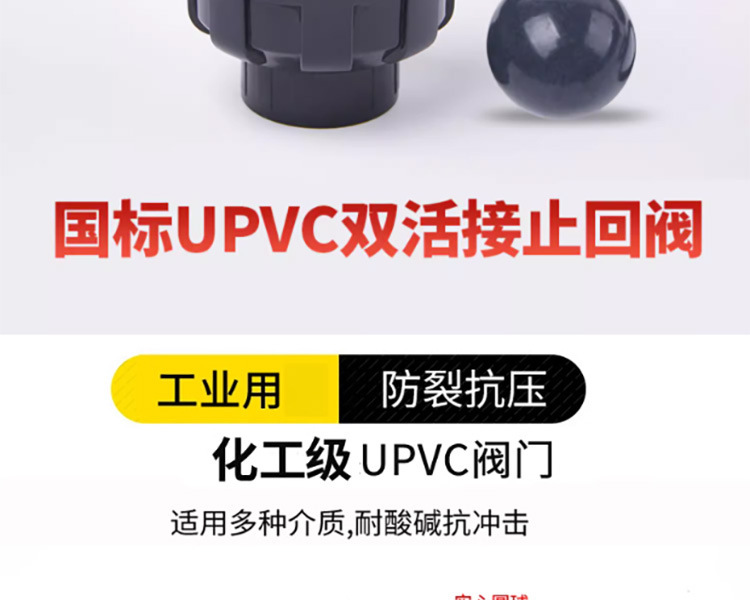

止回阀的核心任务是阻断倒流，但单纯靠阀瓣重量或弹簧预紧力，在低流速或脉动工况下容易出现颤振与内漏。该系列采用实心圆球阀芯配合导向座，流体正向通过时压差直接推起球体，倒流时球体靠自重及反向压力落座。这种设计避开了软密封易被划伤的风险，对含少量悬浮物的介质包容度更高。双活接接口将紧固力分散到两处法兰环上，螺栓扭矩波动不会直接传递到阀体熔接区，现场多次拆装后同心度依然能保持公差带内。密封圈材质根据运行温度区间做区分，常规水相或弱酸碱用EPDM，接触有机溶剂或温度突破六十摄氏度则更换为FPM，材料切换不影响外部尺寸匹配。

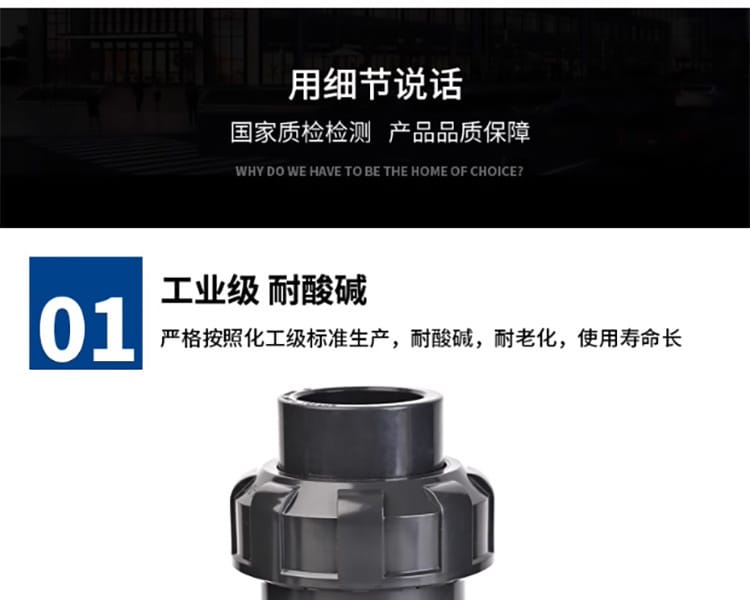

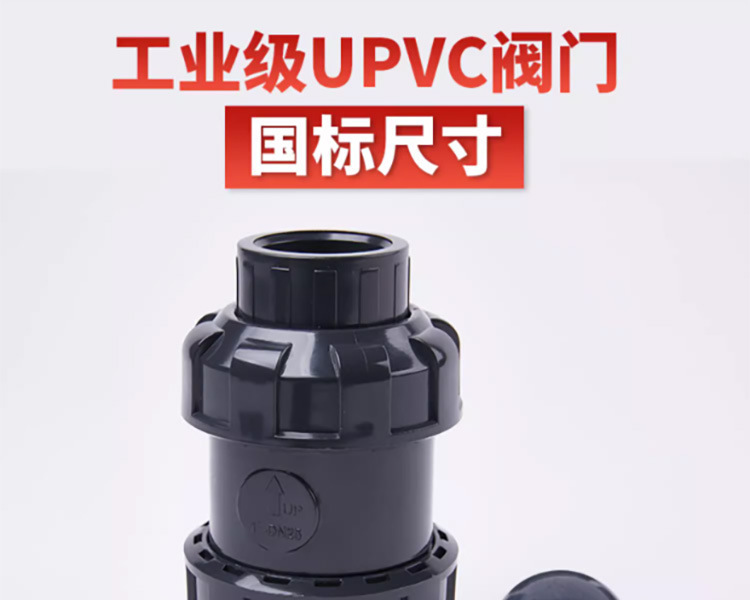

整体管壁采用深灰色全新UPVC挤出成型，厚度预留了机械冲击裕量。通过CNAS实验室检测与环境管理体系认证，饮用水涉批件同步覆盖，满足制药与电子级纯水系统的洁净度追溯要求。

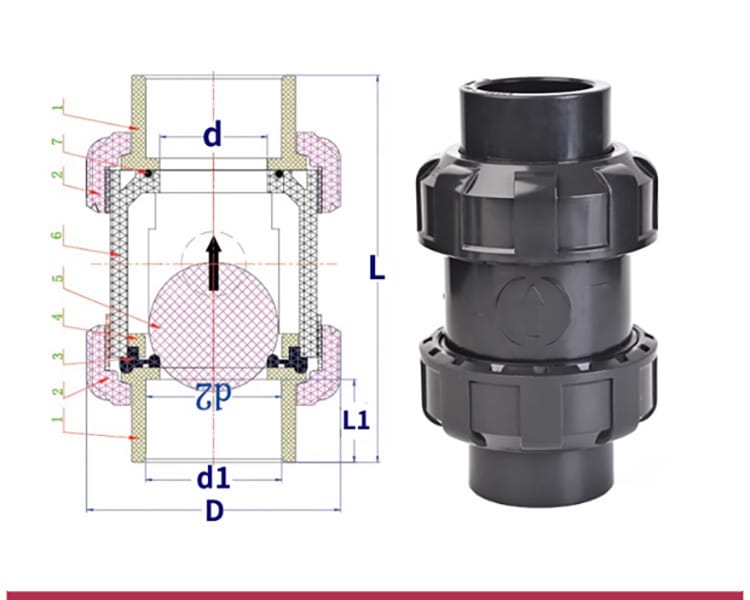

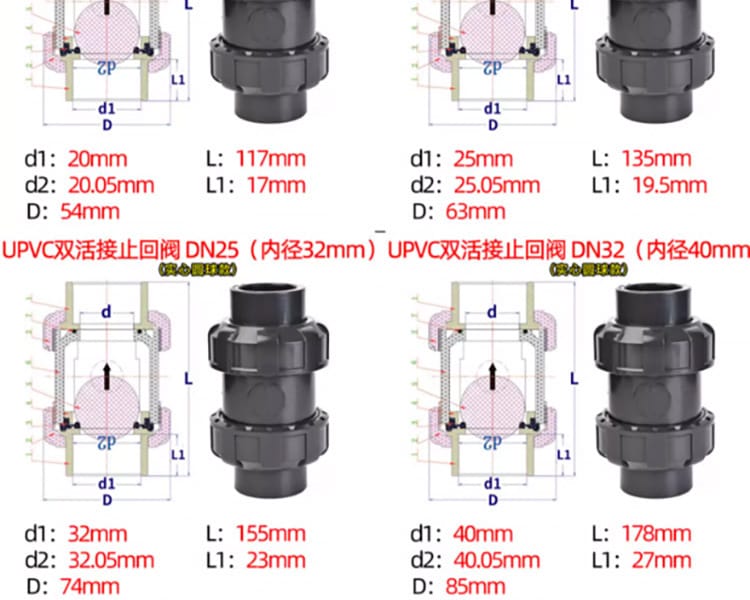

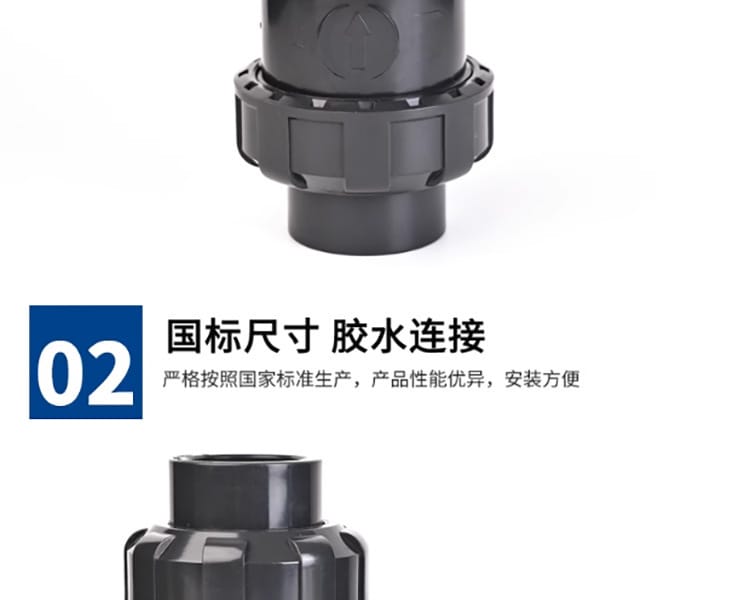

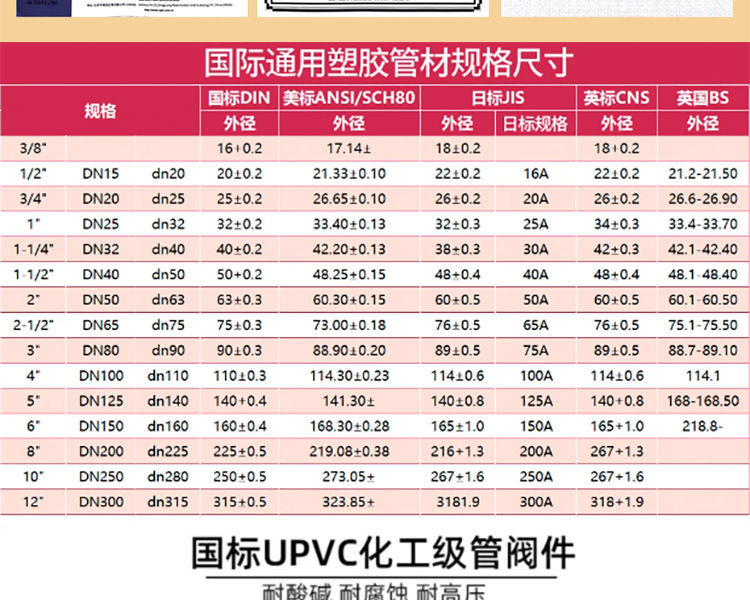

产品覆盖DN15至DN100完整公称通径序列，各规格按国标溶剂粘接外径匹配，承口间隙控制在毫升级别以保证胶溶强度。连接方式统一采用专用胶水粘接，工作温度基准设定为零度至六十度，上限受密封圈耐受度制约。以下为各型号关键几何参数，口径越大总长与活接段随之递增，安装前需核对管廊净距。

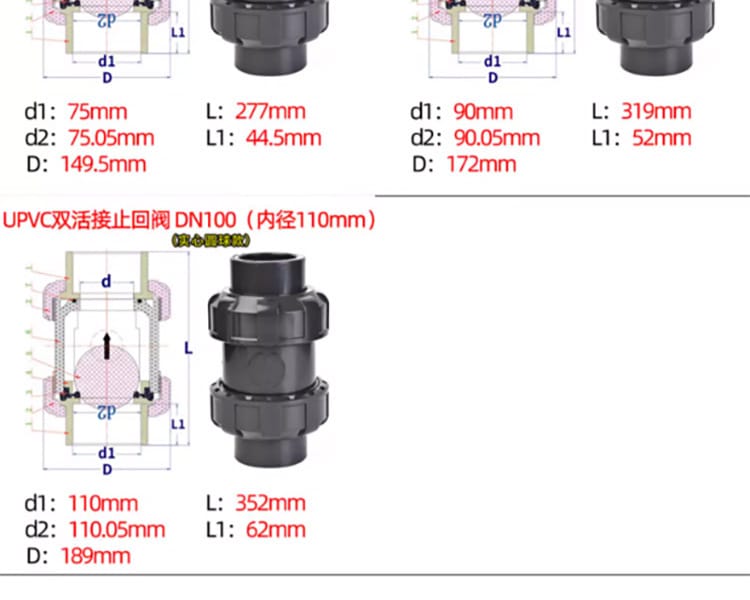

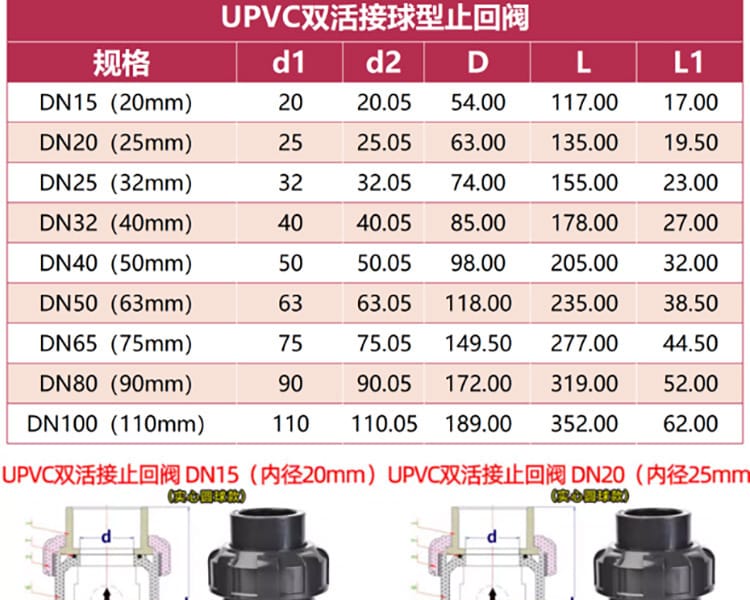

| 规格型号 | 公称通径 DN | 接口外径 d1 mm | 承口外径 d2 mm | 阀体最大外径 D mm | 总长度 L mm | 活接长度 L1 mm |
|---|---|---|---|---|---|---|
| DN15 | 15 | 20 | 20.05 | 54.0 | 117.0 | 17.0 |
| DN20 | 20 | 25 | 25.05 | 63.0 | 135.0 | 19.5 |
| DN25 | 25 | 32 | 32.05 | 74.0 | 155.0 | 23.0 |
| DN32 | 32 | 40 | 40.05 | 85.0 | 178.0 | 27.0 |

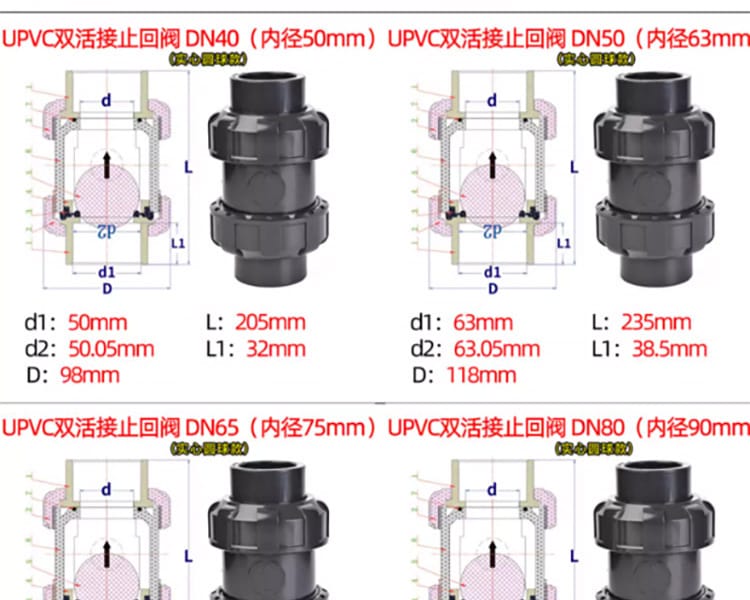

| DN40 | 40 | 50 | 50.05 | 98.0 | 205.0 | 32.0 |
| DN50 | 50 | 63 | 63.05 | 118.0 | 235.0 | 38.5 |
| DN65 | 65 | 75 | 75.05 | 149.5 | 277.0 | 44.5 |
| DN80 | 80 | 90 | 90.05 | 172.0 | 319.0 | 52.0 |
| DN100 | 100 | 110 | 110.05 | 189.0 | 352.0 | 62.0 |
介质流速超过二点五米每秒时，建议放大一级口径以降低冲刷磨损。承压等级以PN10为基准，若管网存在频繁启停的水锤冲击，需核算瞬时峰值压力是否超出管材屈服极限。
该系列产品主要部署在需要阻隔介质逆流且存在腐蚀性或高洁净要求的管路节点。化工厂的酸碱配制线与电镀液循环系统会优先选用，因为UPVC对多数无机盐溶液与稀释酸碱保持稳定。水处理厂的生活饮用水配水管网与二级反渗透回收支路也会配置，涉水批件确保塑化剂析出量达标。制药企业的纯化水制备、食品厂的CIP清洗回路以及半导体车间的高纯试剂分配，均看重其内壁光滑不易挂垢的特性。
遇到强氧化性酸类如浓硫酸或次氯酸钠浓度过高，塑料本体与密封圈会发生加速老化，此时必须更换衬氟或金属材质阀门。这个要看具体配方。常规稀释工况下UPVC表现稳定，选型时务必提供介质成分表供我们复核兼容矩阵。
现场装配需满足几个硬性条件才能保证初期密封与长期运行。阀体流向箭头必须与管道介质实际走向严格对齐，装反会导致倒流失效并可能损坏导向结构。溶剂粘接属于化学融合工艺，环境温度建议维持在十摄氏度以上，空气湿度不宜过大以免胶水面返潮起泡。粘接前需用无纺布清除管端油污与水渍，涂抹胶水后需在三十秒内完成插接并匀速旋转四分之一圈排出多余胶液，持压时间按胶水说明书执行。
若管线跨度较长且无固定支架支撑，阀体两端需加设管托承重，避免介质流动推力拉扯熔接缝。垂直布置虽可通行，但阀芯复位依赖重力，低流速下关断响应会变慢，水平安装优先。
止回阀属于被动动作部件，日常巡检重点放在异常声响与渗漏痕迹上。系统开机时需缓慢开启上游控制阀，防止高压流体瞬间撞击球芯导致阀体开裂或螺纹滑丝。冬季室外管线若有冻融风险，投运前必须确认排空措施到位，冰晶膨胀极易撑裂UPVC管壁。清洗剂或钝化液的循环阶段，严禁超温使用，温度每上升十度都会成倍压缩密封圈寿命。

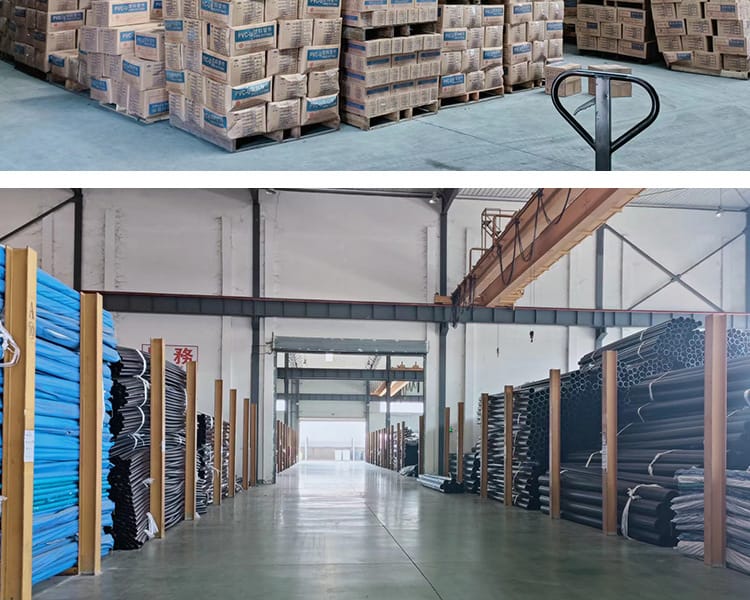

储存期间应平放于干燥库房，远离紫外线直射与有机挥发气体，堆叠高度不超过三层以防底部活接接头承受挤压形变。现场备件周转周期较长时，建议每季度通电测试驱动机构模拟环境。
确定口径需先核算设计流量与允许流速，DN15至DN20多用于仪表采样或小流量加药支管，DN50以上常见于主管道隔离。介质成分决定密封件材质，常规清水或pH值四点到九的环境选EPDM即可，接触酮类、酯类溶剂或温度逼近六十度上限时直接升级FPM。工作压力若长期接近一兆帕，阀体壁厚已足够，但活接密封面需每次维护后检查平整度。
管道材质与UPVC混用时，异种塑料热膨胀系数差异较大，法兰过渡段建议增设柔性接头缓冲应力。工况复杂时把介质清单、温度曲线与管网压力波动数据发来，工程师会复核流阻与耐压余量再定最终配置。
