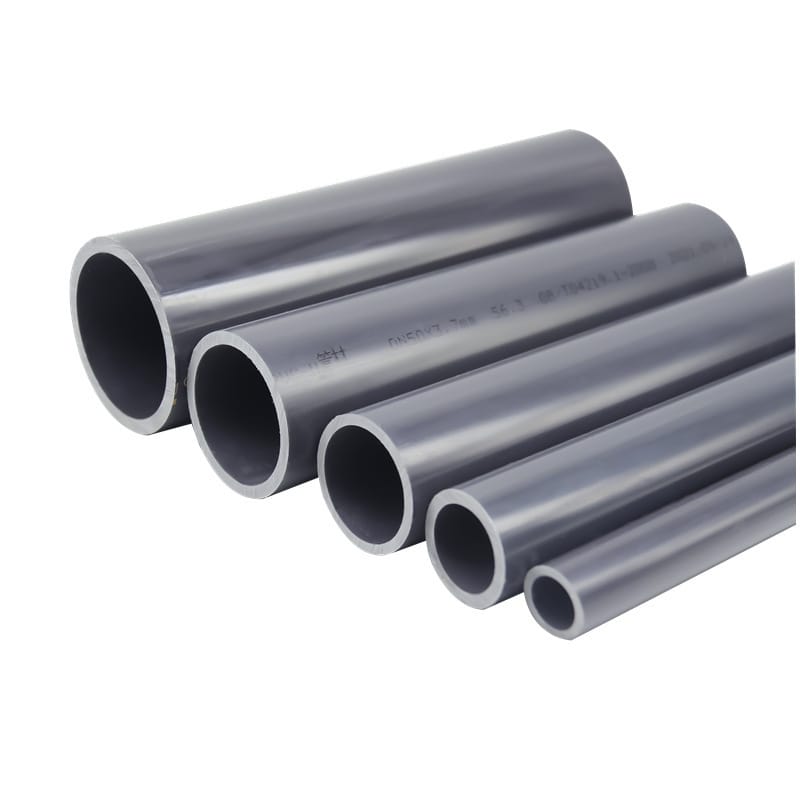

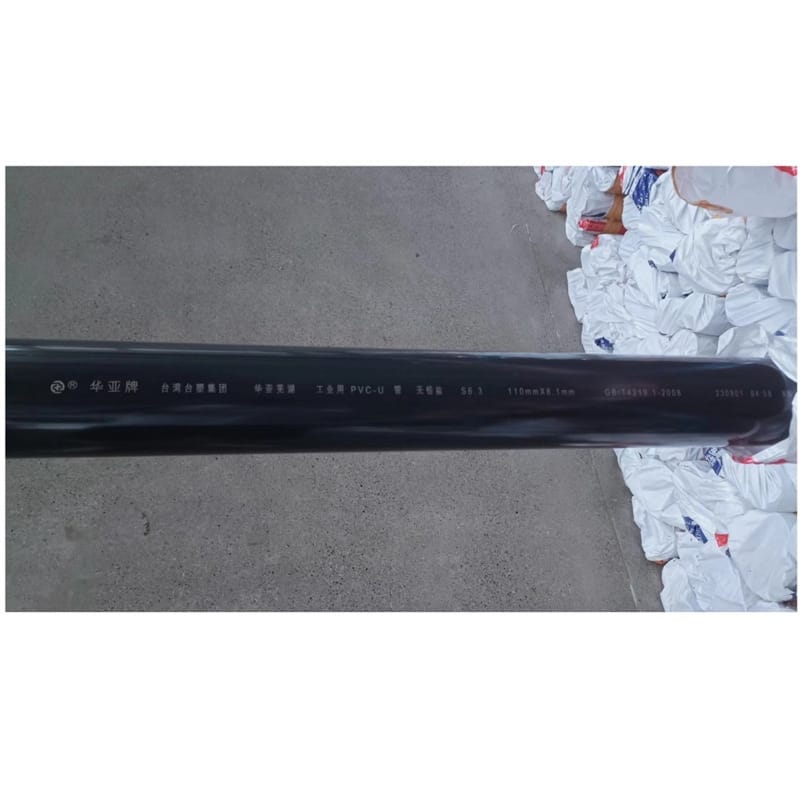

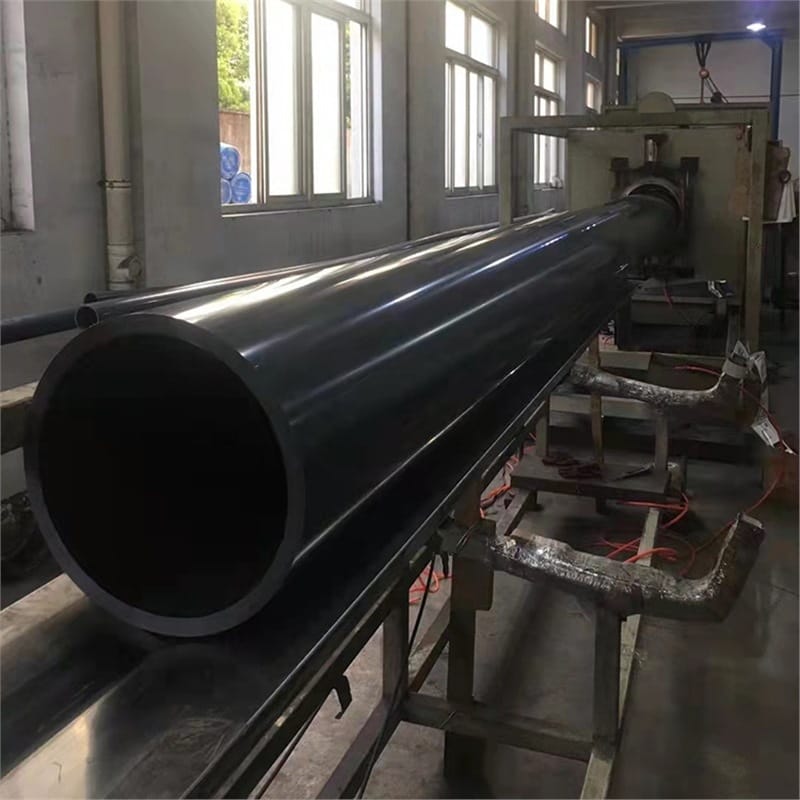

台塑华亚UPVC灰色PN16/PN10工业管采用全新硬质聚氯乙烯原料挤出成型，表面呈现统一的工业深灰色。该系列产品分为S6.3系列与S10系列，两者在基材配方上保持一致，差异仅体现在公称压力等级与对应壁厚。工程选型时，我们通常依据介质流速与系统静压来匹配规格。承压要求较高的主管线选用S6.3系列，此时管壁增厚会牺牲部分过流断面。流量优先或常压输送的支路则采用S10系列，内径相对扩大可降低沿程阻力。这种分层设计避免了材料浪费，也符合流体系统的经济核算逻辑。

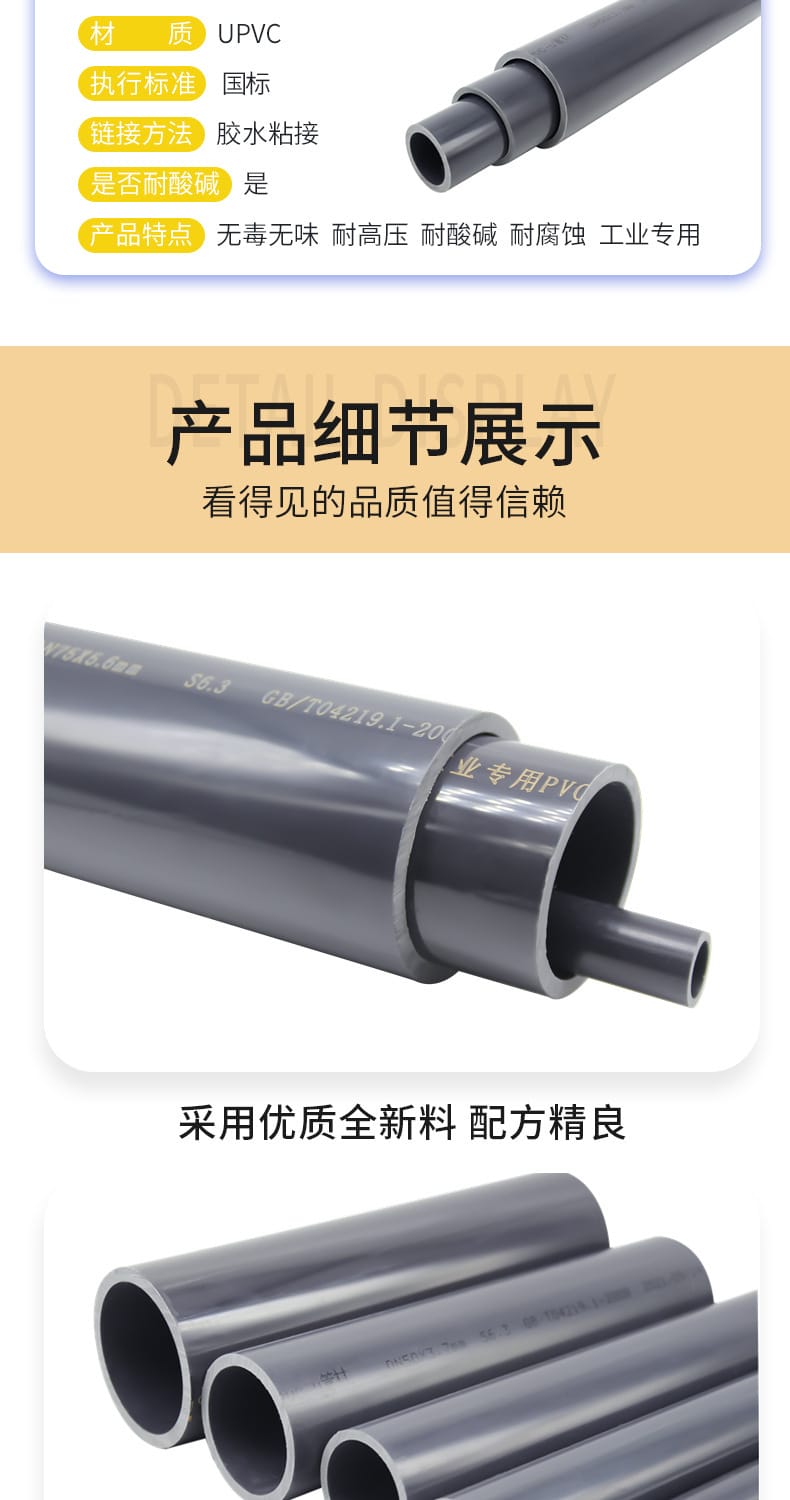

管材主体由纯UPVC树脂复合稳定剂制成，不添加回收料与重金属热稳定剂。这种成分结构决定了它在接触多数无机酸碱盐溶液时不会产生电化学腐蚀。金属管道在化工厂管网中通常需要每年喷涂防腐层，而UPVC管道的维护周期按设计寿命计算可覆盖整个工艺变更期。
连接方式放弃螺纹与法兰密封垫圈，全面采用溶剂型专用胶水进行承插粘接。物理咬合结合化学融合的双重机制，使接头强度达到甚至超过管体本体。施工窗口期被压缩在极短时间范围内，大幅降低高空或狭窄管廊内的作业风险。

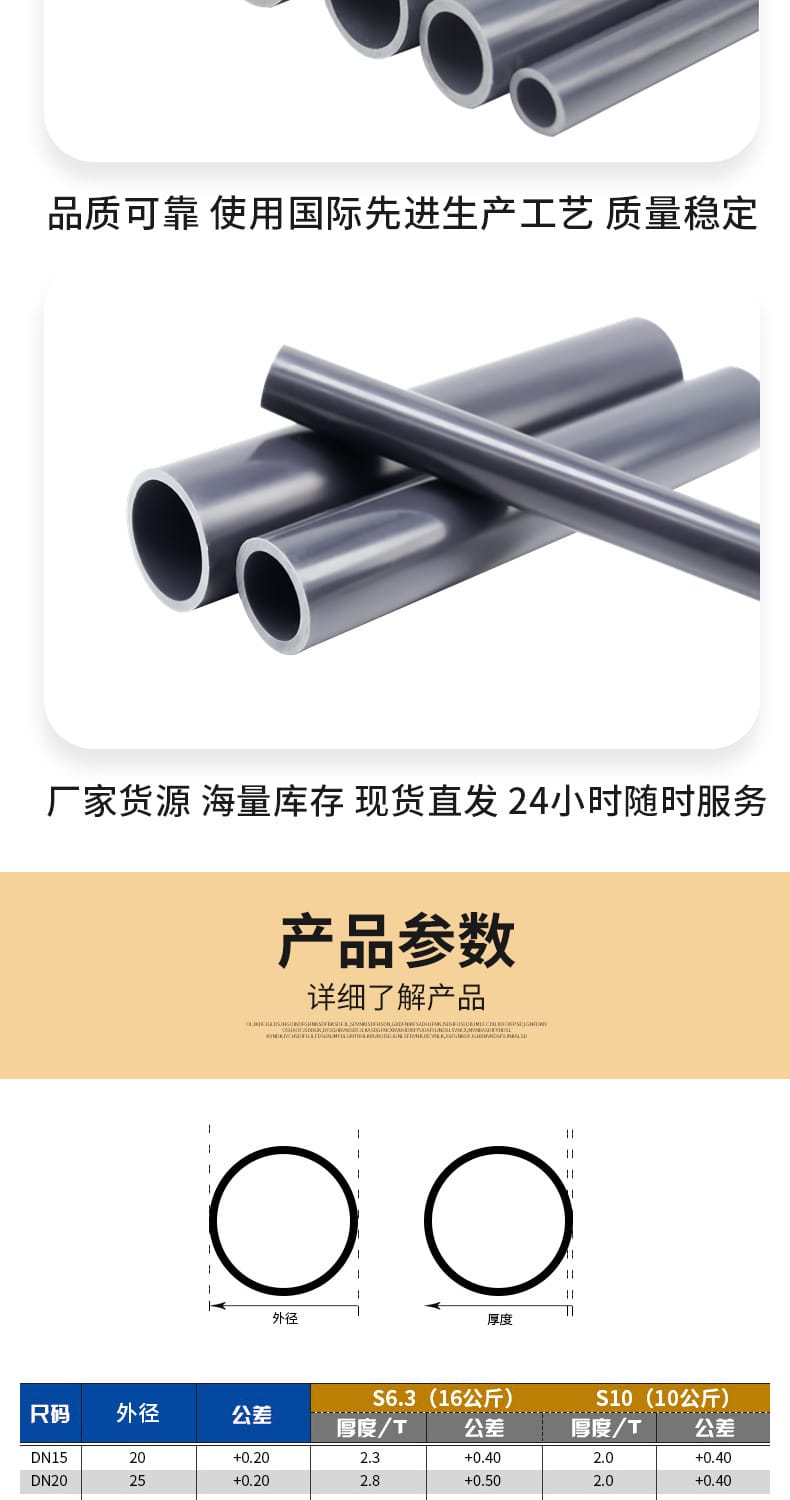

S6.3系列与S10系列的核心分歧在于承压余量的分配。工程实践中存在一个常见误区，认为提高耐压值只需要单纯加厚管壁。实际上壁厚增加会改变管材的环刚度，进而影响地下埋设时的抗外压塌陷能力。下表列出常用规格的标准尺寸对照，数据源自出厂检验报告基准值。
| 公称直径 DN | 外径 mm | S6.3系列壁厚 mm | S10系列壁厚 mm |
|---|---|---|---|
| DN15 | 20 | 2.3 | 2.0 |
| DN25 | 32 | 3.6 | 2.4 |
| DN50 | 63 | 4.7 | 3.0 |
| DN100 | 110 | 8.1 | 5.3 |
| DN200 | 225 | 16.6 | 10.8 |
| DN400 | 400 | 29.4 | 19.1 |
PN16与PN10的压力标识仅代表常温下的额定工作压力。PVC-U材料的力学性能对温度极为敏感，介质温度每上升十摄氏度，许用应力下降约百分之十五。高温工况下必须引入降额系数重新核算，不可直接套用常温压力表读数。
化工厂区给排水系统是该类管材最基础的落地场景。酸碱废液输送管线长期处于化学侵蚀环境，传统铸铁管容易在焊缝处发生点蚀穿孔。UPVC材质的非导电特性阻断了杂散电流引发的电偶腐蚀路径，适合搭配不锈钢阀门使用。
市政水务与建筑生活给水系统侧重卫生指标与长期稳定性。管材执行国标生产并经省级涉水产品卫生许可备案，内壁不会滋生生物膜。农村饮水改造工程常面临地质沉降，柔性接口配合适当的伸缩节可以吸收不均匀地基带来的剪切位移。
特种工程领域倾向于定制非标压力等级。海洋馆水族箱背板供水管需要规避紫外线老化，通常会在户外段加装镀锌钢管过渡或包裹隔热棉。选型时需提前确认当地气候区的日照辐射强度。
承插粘接工艺的质量直接取决于基层处理与操作节奏。PVC-U管材在环境温度低于五摄氏度时脆化倾向加剧，冬季施工需采取保温预热措施。胶粘剂属于挥发性溶剂体系，涂抹后溶剂会瞬间溶解管材表层形成熔融态。
固化过程遵循溶剂挥发与分子链缠结的物理规律。两小时内接头仅具备基础抗拉强度，禁止进行打压测试或吊装作业。二十四小时后溶剂完全逸出，粘接界面恢复材料本征强度，此时方可通入设计压力。长距离直线敷设必须预留伸缩补偿器，热胀冷缩产生的轴向力若无法释放极易导致承口开裂。
大宗建材物流涉及体积重量与装卸效率的平衡。系统默认运费仅为估算基数，实际结算需根据具体管径、壁厚与收货地址核对承运商报价单。
采购清单编制阶段需明确配件配比。直管标准长度为四米，现场裁切会产生固定比例的损耗率。建议按总用量上浮百分之八至十的比例追加管件库存，避免工序停工待料。特殊工况下的密封垫片应选用三元乙丙橡胶材质，普通氯丁橡胶在臭氧环境下易发生龟裂失效。
案例一：精细化工厂稀硫酸中和池引流系统
该厂原有碳钢管道投运十八个月后出现严重减薄，更换方案选定台塑华亚S6.3系列DN100管径。硫酸浓度控制在百分之二十以下，常温工况下PVC-U表现出优异的钝化膜自修复能力。管道采用法兰连接过渡段，中间全承插粘接布置，投运两年未发生渗漏。流量核算显示，壁厚从S10升级至S6.3后流速提升百分之十二，满足了产线扩能后的水力需求。
案例二：城市污水处理厂污泥脱水车间排水网络
污泥含水率高且伴随微量硫化氢气体，腐蚀性介于弱酸与氧化剂之间。项目采用S10系列DN200主干管加DN100支管架构，利用较大内径降低固体颗粒沉积速度。埋地敷设时回填沙砾厚度严格控制在三倍管径以上，避免尖石划伤管壁。系统运行期间每月仅需一次常规外观巡检，运维成本较玻璃钢缠绕管下降近一半。
案例三：高校科研楼实验室酸碱废液集中排放网
实验废液呈间歇性强波动特征，pH值在二到十二之间频繁跳变。吊顶空间狭小限制使用金属卡箍连接，全部采用承插溶剂焊接实现无缝过渡。管材深灰色涂层有效遮挡内部冷凝水滴，避免滴水污染精密仪器台面。竣工后经过四十八小时分段打压，各楼层集液斗下方零压降，证明承口应力分布均匀。
Q1：PVC管能不能直接埋地而不做混凝土包封？
A1：可以埋地但需满足土壤荷载条件。S6.3系列环刚度高，适用于一般路基回填。埋深超过一米时需进行侧向土压力复核，管底基础必须夯实至原土层，上部回填细砂或筛分土方，杜绝大块建筑垃圾直接接触管体。
Q2：PN16和PN10管道壁厚差多少会影响流量？
A2：同口径下S6.3系列壁厚比S10厚一倍至三倍不等，内径相应缩小。以DN100为例，S6.3内径约九十三毫米，S10内径约九十九毫米。面积差带来约百分之十的流速差异，高压主管选S6.3牺牲少量过流断面换取结构安全是合理权衡。
Q3：胶水粘完多久能通水试压？
A3：常温二十摄氏度环境下需等待二十四小时。前十五分钟为初凝防脱开阶段，两小时后可进行极轻负荷搬运。过早加压会导致胶层未形成高分子交联网络，水压作用下极易从承口根部剥离泄漏。
Q4：灰色UPVC管和白色卫生管怎么选？
A4：颜色差异仅源于母料色粉添加比例，基材均为硬聚氯乙烯。灰色款侧重紫外线遮蔽与工业视觉识别，常用于露天或厂房明装。白色款多用于室内隐蔽给水，便于观察结垢变色。两者机械性能与耐腐蚀指标一致，按安装位置与甲方视觉规范择一即可。
工程管网交付前必须进行逐级分段保压测试，切勿跳过静置固化期直接满负荷运行。UPVC管材的失效模式多为疲劳脆断而非塑性变形，承压余量必须严格匹配介质温度曲线。选型时保留百分之二十的环向应力裕度，可在未来工艺参数微调时提供可靠的冗余空间。
