你到现场第一件事是核对图纸上的管径序列。我们这批货覆盖WT15到WT400全量程，别看外壳颜色统一，内腔直径和弯曲半径差得不少。作为上海阔思电子的老管线配件，这组深灰色弯头专吃酸碱废水和化工循环水。你带上卷尺和切割锯跟我走一遍，现场不玩虚的。
材质决定下限。这组弯头全系采用全新料挤出，不含回用料杂质。深灰色母粒本身就带了抗紫外线涂层，露天堆放半年也不发脆。内壁抛光处理过，流体冲刷阻力比粗糙面低一个档次。
我见过有人拿再生料冒充新料进场，三个月接口全部泛白开裂。这种件壁厚看着够，内部全是气泡孔。验收时拿刀片划一下切口，断面致密均匀才是真国标加厚。别在采购环节省那几块钱，后期漏液停工的成本足够买十套新的。

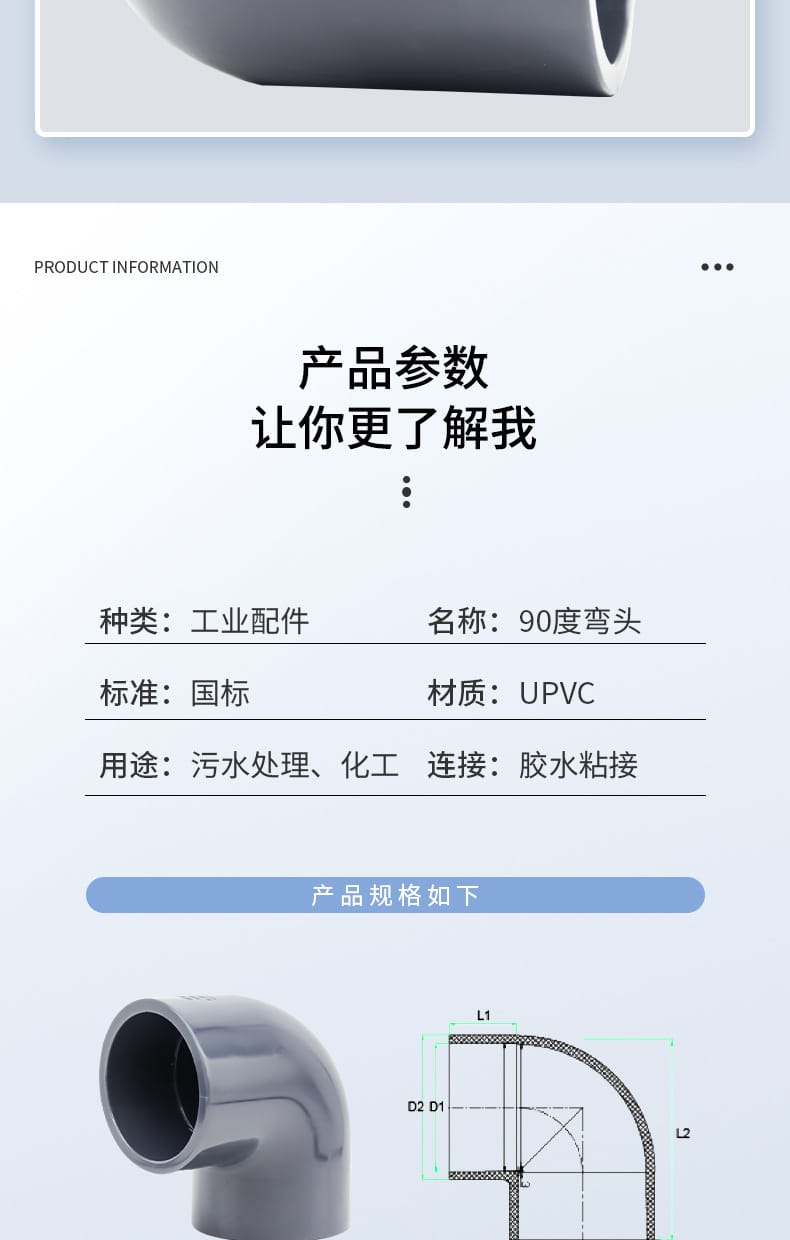

WT系列各型号共享同一套材料体系和耐压设计。差异仅在于公称通径、外径尺寸以及对应的中心高与弧长。选型时以DN标号为准，工程图纸写DN多少就对应WT后四位数字。

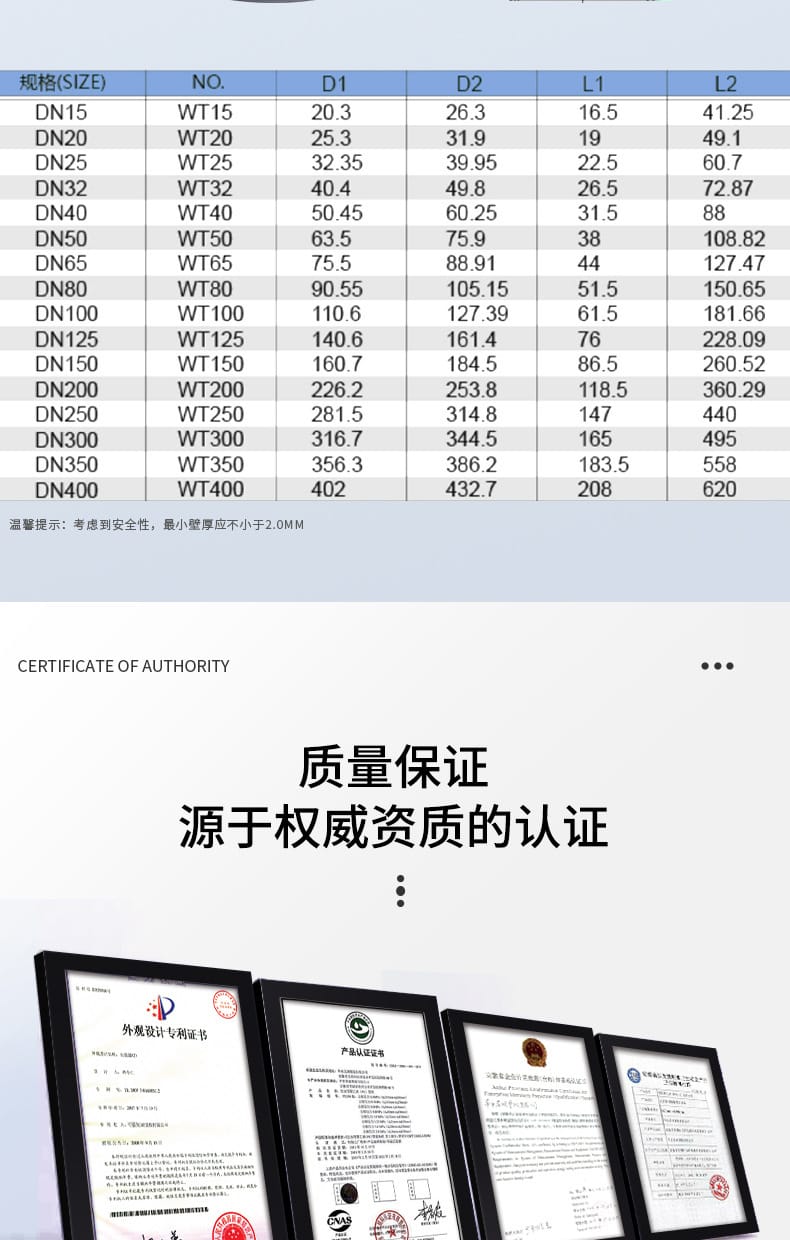

| 公称通径 | 型号代号 | 外径D1(mm) | 承口内径D2(mm) | 中心高L1(mm) | 弧长L2(mm) |
|---|---|---|---|---|---|
| DN15 | WT15 | 20.3 | 26.3 | 16.5 | 41.25 |
| DN25 | WT25 | 32.35 | 39.95 | 22.5 | 60.70 |
| DN50 | WT50 | 63.5 | 75.9 | 38.0 | 108.82 |
| DN100 | WT100 | 110.6 | 127.39 | 61.5 | 181.66 |
| DN150 | WT150 | 160.7 | 184.5 | 86.5 | 260.52 |
| DN200 | WT200 | 226.2 | 253.8 | 118.5 | 360.29 |
| DN300 | WT300 | 316.7 | 344.5 | 165.0 | 495.00 |
| DN400 | WT400 | 402.0 | 432.7 | 208.0 | 620.00 |
安全壁厚全线不低于两点零毫米。执行国标GB/T标准体系，连接方式固定为专用溶剂型胶水粘接。大口径件如WT200往上，弧长跨度明显变大，下料计算时必须把弯曲半径预留足，否则直管段接不上。
工况决定选型边界。这组弯头不碰高温蒸汽和强氧化剂，主要扛住中低温腐蚀性流体的连续输送。现场常用来替换易锈蚀的金属管件，延长管网寿命。
不同介质对管材的渗透性有细微影响。氯化物浓度高的环境建议加做防静电接地跨接。实验室通风柜排气支管也常用此件，风压波动大时务必加支架固定，防止气流脉动引起接头松动。
粘接质量全靠前期预处理。温度低于五摄氏度胶水流动性变差，高于三十五摄氏度挥发过快，这两个极端都会导致界面结合不良。施工区域必须保持干燥通风，雨雪天直接停线。
每一步都踩在时间节点上。别图省事跳过打磨环节，光滑面涂胶等于挂羊头卖狗肉。胶水涂抹完必须趁湿插接，表干后再塞进去必定渗漏。大口径件灌注胶水容易堆积，多余胶体要及时擦净，固化后极难清理。
红线参数写在前面。使用温度严格限制在零到六十摄氏度区间，超温会软化变形。承压上限锁死十六公斤，脉冲冲击不能超过设计值。输送介质严禁包含易燃易爆气体或浓硝酸类强氧化剂。
胶水混用是最常见的翻车点。有些老工人喜欢拿万能胶应急，UPVC遇到不相容溶剂会发生脆化反应，水压一开直接炸裂。存放环境潮湿也会让胶瓶吸潮失效，开封超过半年的胶水坚决淘汰。定期用手电照检查口，发现发白渗液立刻泄压更换，不要试图缠生料带掩盖。
接口外侧渗液。先查固化时间是否达标。多半是因为未等充分溶解即通水运行。关掉阀门重新剥离，打磨残胶后按规程补涂胶水加压保压。
弯头本体出现放射状裂纹。先查管路是否缺乏固定支架。介质流量突变产生水锤冲击拉扯接头。加装双法兰吊架分担应力，更换受损弯头。
粘接处整体泛白硬化。先查胶水品牌与管材匹配度。溶剂挥发过快导致高分子链断裂。立即停机拆除故障件，更换正规配套胶粘剂重做。
插拔阻力极大无法推进。先查管材外径与承口内径是否错档。选型时DN标号看错导致尺寸不匹配。退回仓库核对批次，截取正确长度管材重新对接。
现场调试最怕赶工期。十二小时内完成固化和试压属于违章操作。树脂分子链缠绕需要时间，硬推只会留下暗伤。按规范留出养护窗口，管网才能平稳运转到底。
