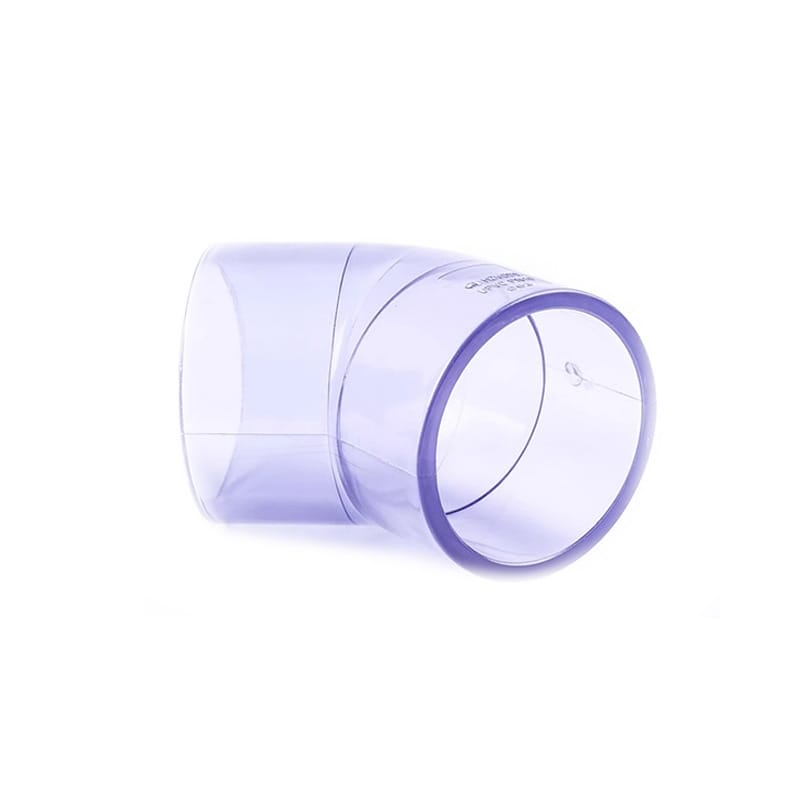

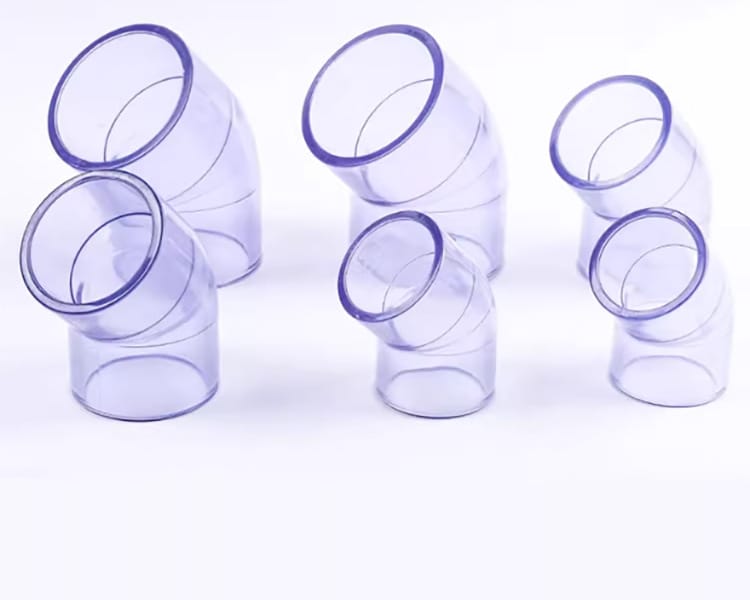

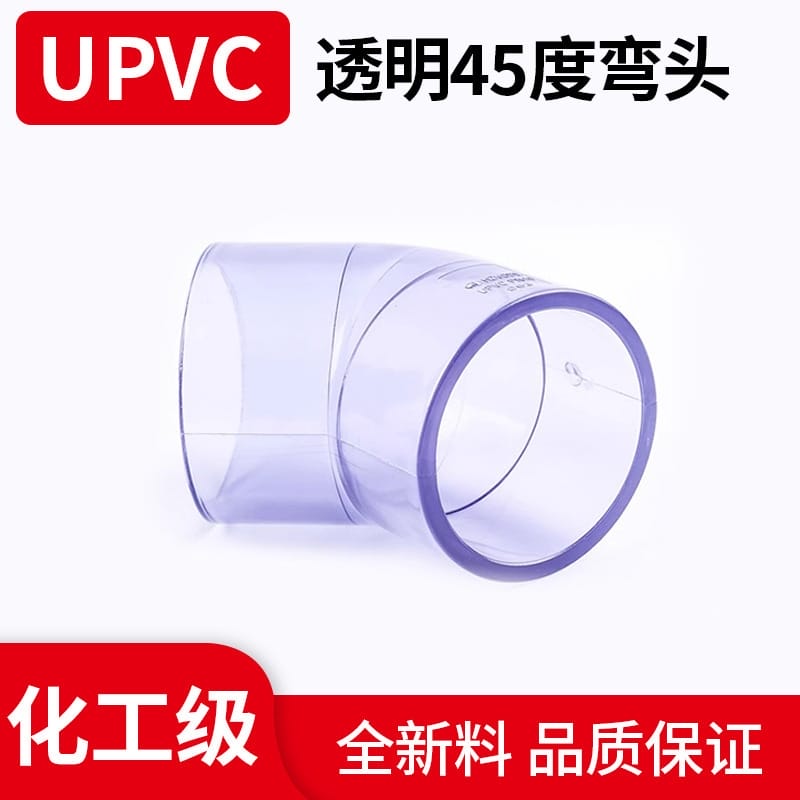

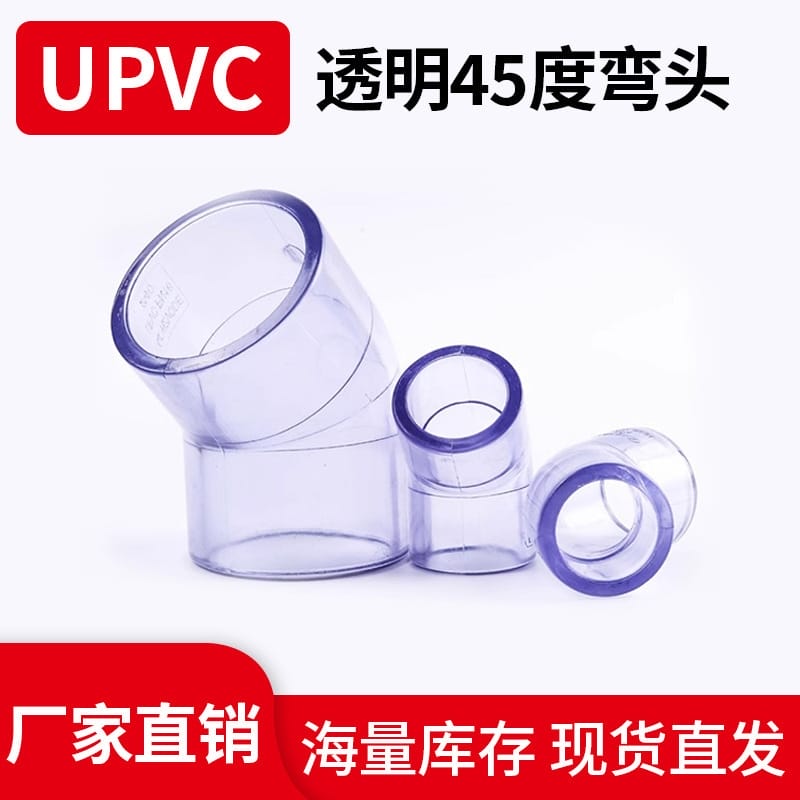

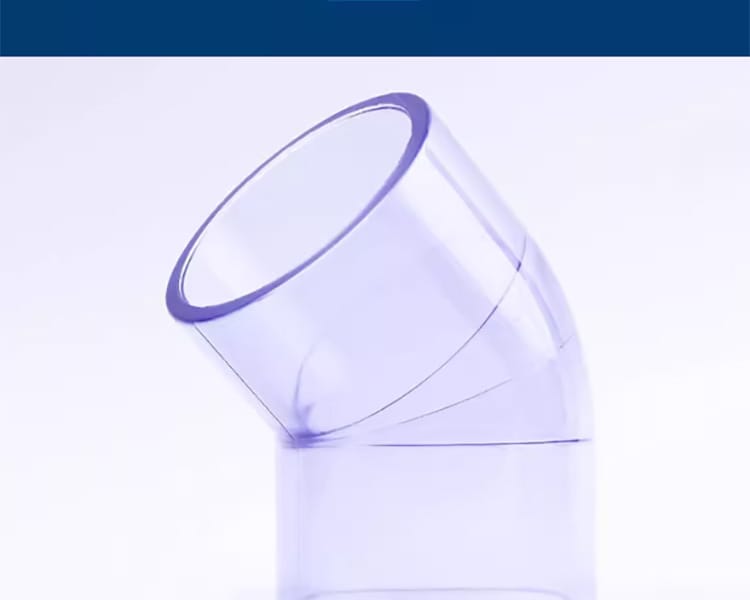

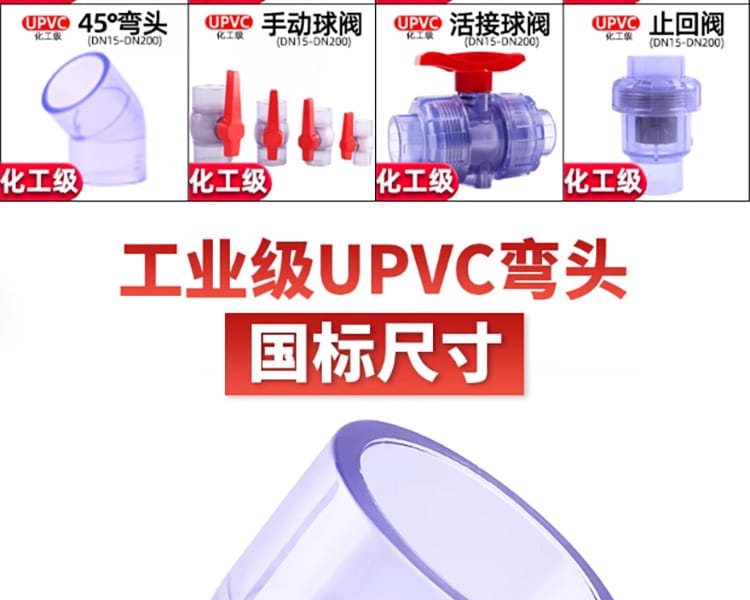

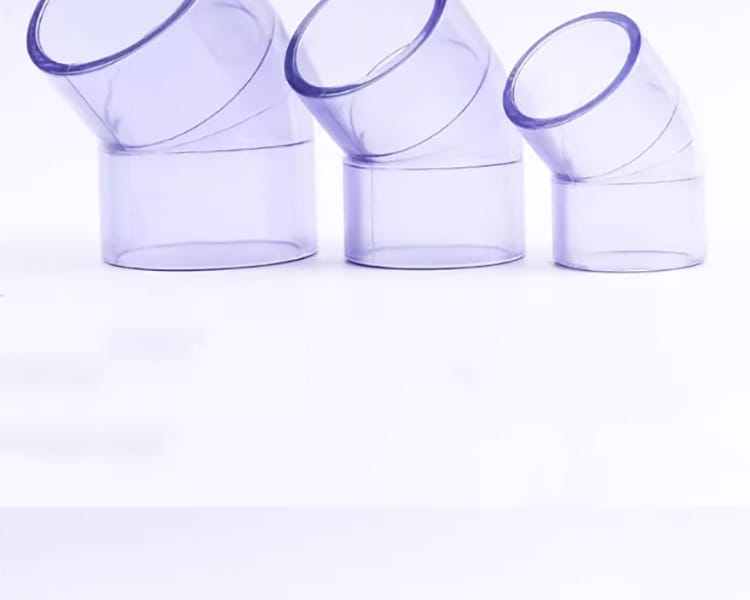

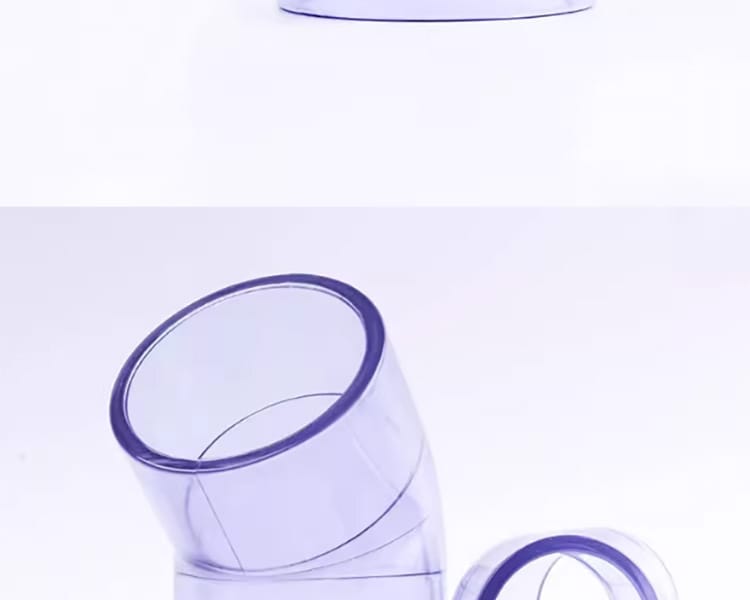

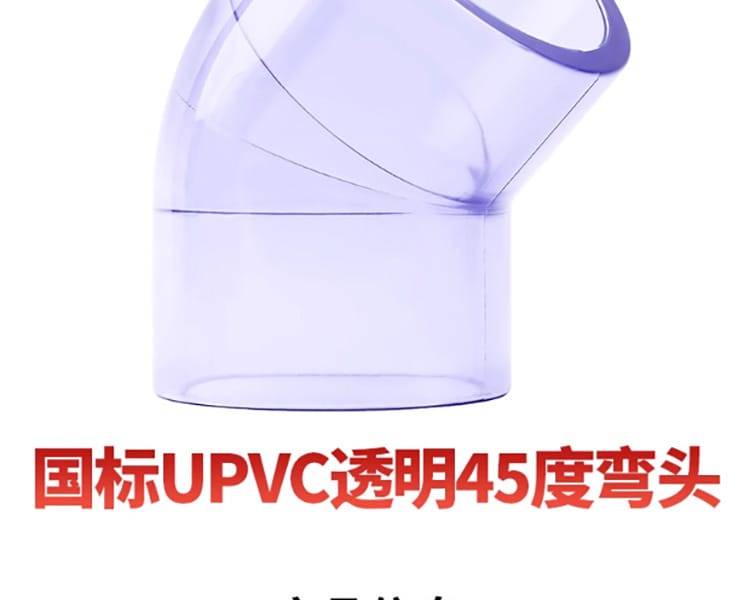

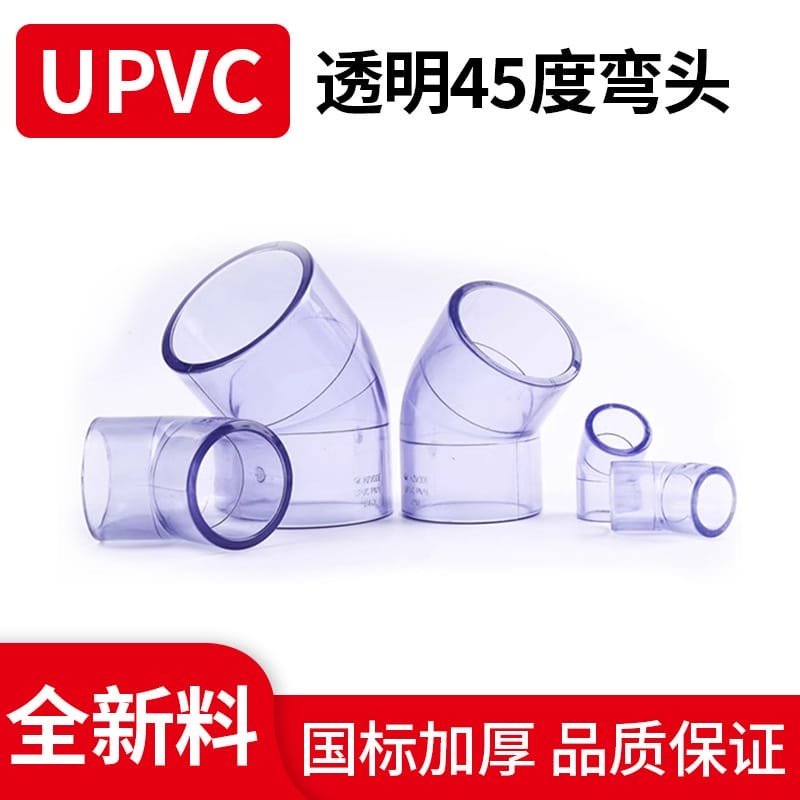

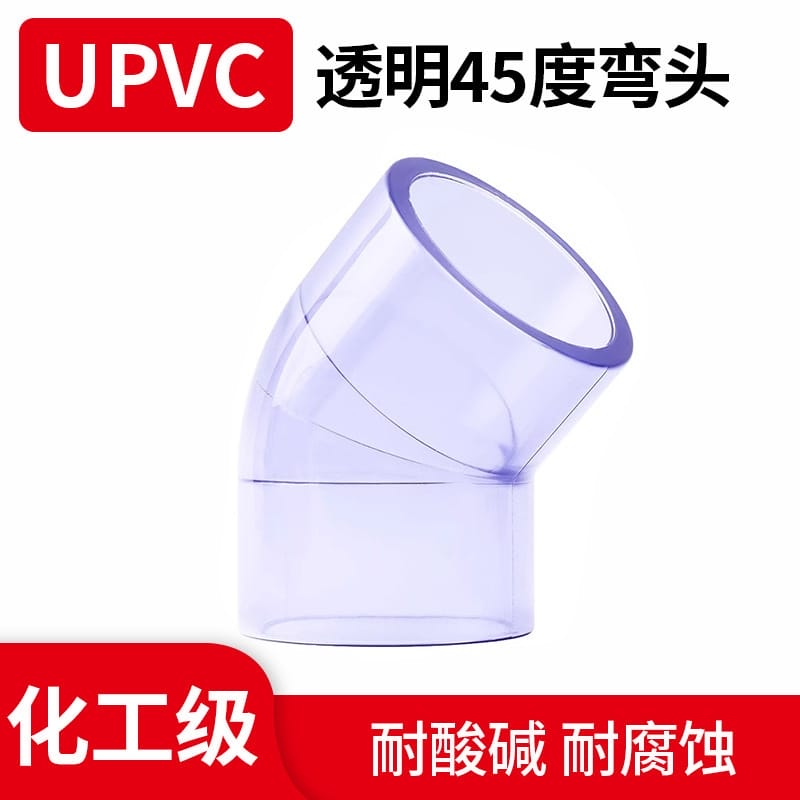

上海阔思电子有限公司提供的这一款国标新料UPVC透明45度弯头，表面透光率接近普通玻璃管，但材质内核是刚性十足的氯化聚氯乙烯改性配方。工业流体管路里经常需要肉眼确认流速或液位，传统碳钢或 opaque 塑料只能靠盲装加开孔表，增加泄漏点的同时抬高了维护成本。这款产品覆盖 DN15 到 DN200 全规格型号，通过调整壁厚与承压等级，把透明可视与结构强度做了平衡。不同口径的承插深度与最小弯曲半径都有明确标定，现场配管时可以直接按标准图纸下料。

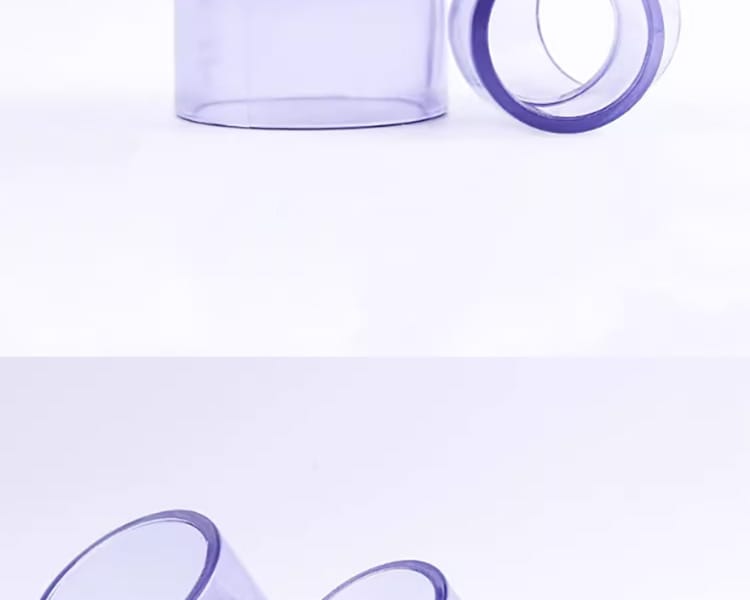

高透明度并非单纯为了好看。管壁厚度控制在允许范围内，光线穿透路径短，内部结垢、气泡或杂质会立刻显形。这意味着巡检人员不需要频繁拆解管路进行清淤，停机检查的频率直接下降。

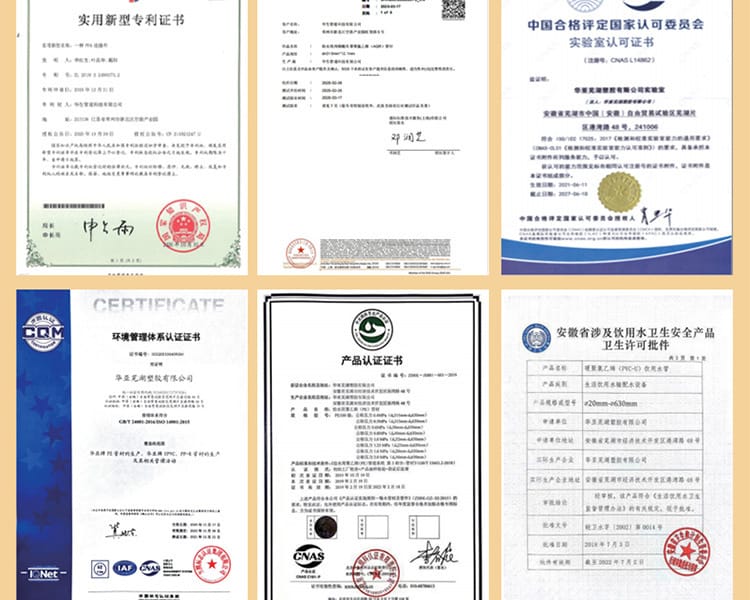

透明材质在耐压方面存在天然取舍。壁厚越薄透光越好，但爆破安全系数会向下浮动。厂家提供SCH40与SCH80两个厚度档位，常规工况选前者即可满足日常泵送需求。遇到高压冲洗或气液两相流场合，才需要升级至厚壁型号。认证体系涵盖饮用水卫生许可与ISO双标，材料无毒析出特性让它跨过食品级筛选门槛。

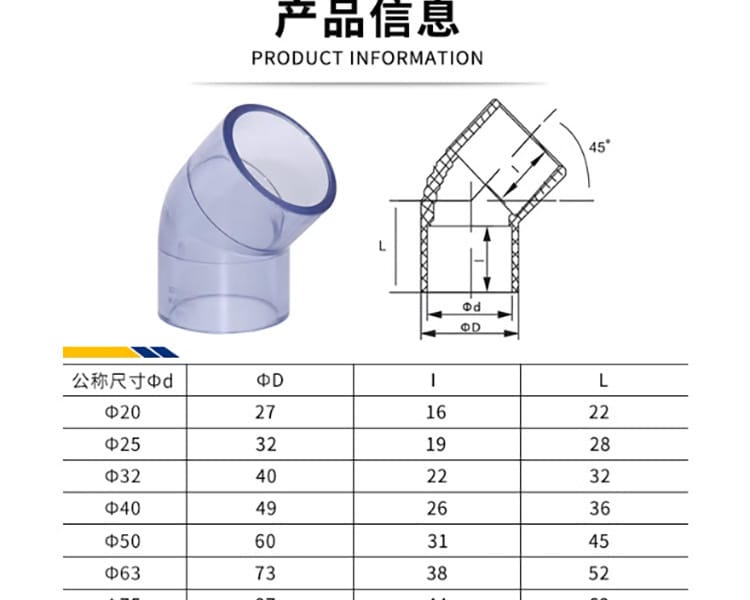

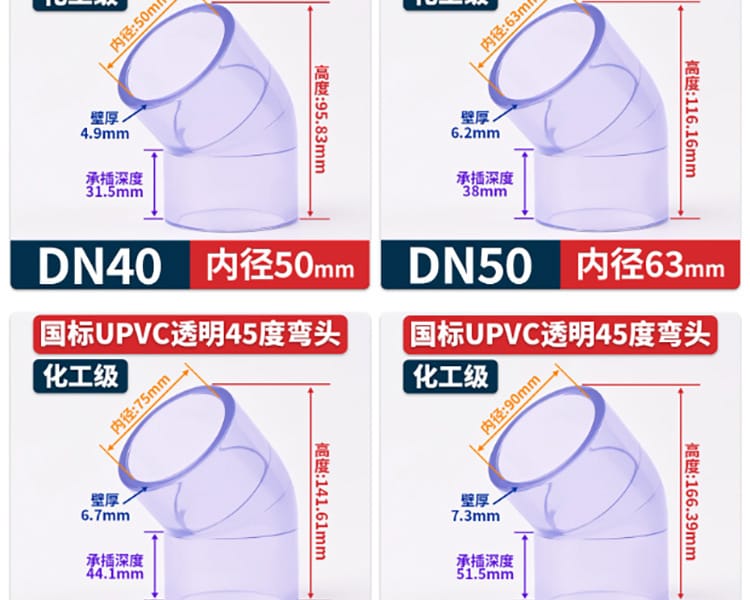

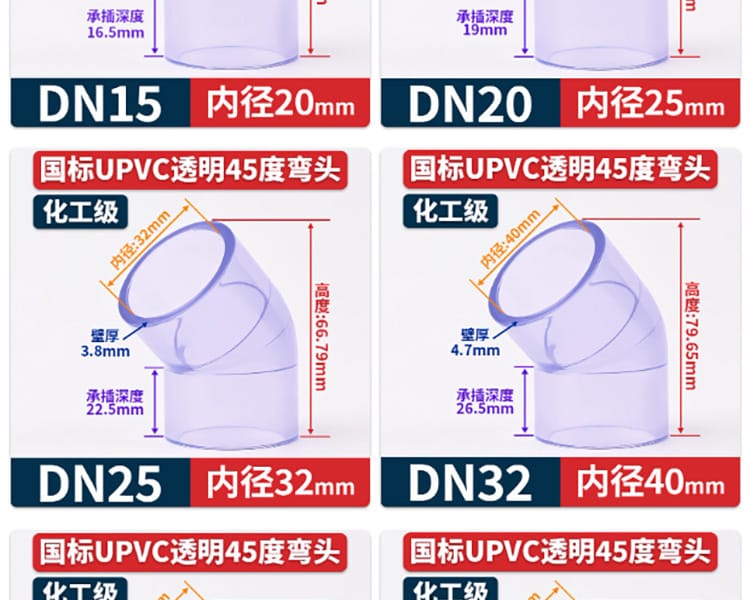

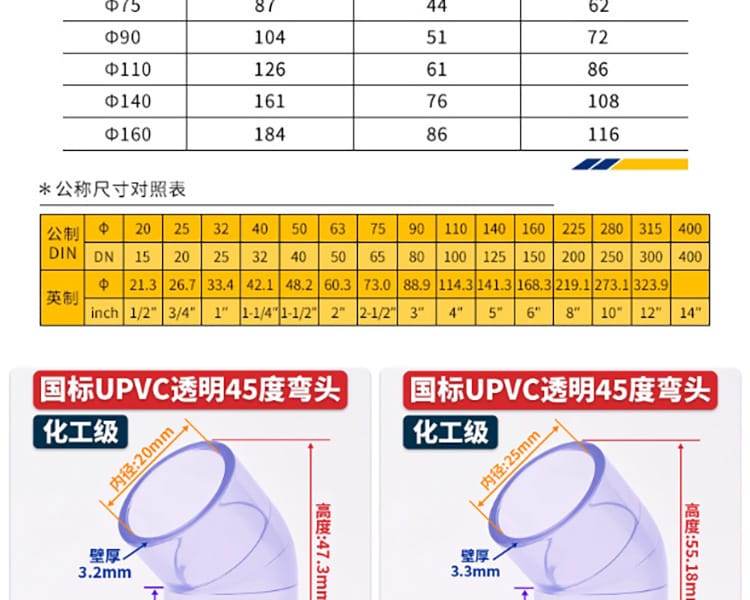

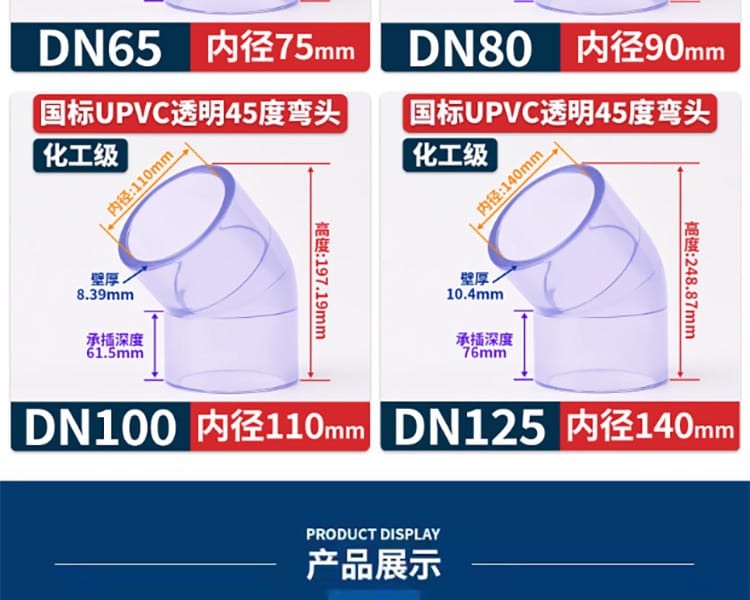

不同型号的DN15至DN200规格在几何尺寸上呈阶梯递进。外径决定流通截面积，壁厚决定承压阈值，承插长度决定粘接接触面大小。下面表格列出常用规格的实测数据，实际选型时需核对现场管材的SCH等级。
| 规格型号 | 外径(mm) | 壁厚(mm) | 承插深度(mm) | 推荐承压(MPa) |
|---|---|---|---|---|
| DN15 | 20 | 3.2 | 16.5 | ≥1.6 |
| DN25 | 32 | 3.8 | 22.5 | ≥1.6 |
| DN50 | 63 | 4.9 | 38.0 | ≥1.0 |
| DN100 | 110 | 7.3 | 61.5 | ≥0.6 |
| DN200 | 160 | 9.7 | 75.0 | ≥0.4 |
温度上限固定在六十摄氏度。超过这个数值，UPVC分子链开始软化，管体受力容易发生蠕变。工作压力曲线随温度升高而衰减，百分之六十温度区间内可保持额定压力，剩余区间需乘以衰减系数折算。连接方式统一采用承插溶剂粘接，不依赖螺纹密封件，避免橡胶圈老化导致的隐性渗漏。
这类透明弯头主要解决介质可见性与管路耐腐蚀的双重诉求。不同行业对流通截面和化学兼容性的要求差异明显，选型时需对照介质清单排除禁忌物。
自来水厂清水池配管与纯水制备系统大量使用此型号。透明管壁方便观察活性炭滤料流失情况，防止细粉进入下游膜组件。管道运行环境潮湿，UPVC本身防潮，无需额外做防腐涂装处理。
酸性蚀刻液循环管线与碱性废水处理支管常选用DN50以上的厚壁型号。有机溶剂类介质会被快速侵蚀，选择前必须核对化学品安全数据表。配合不锈钢支架固定，可以抵消热胀冷缩产生的轴向推力。
半导体清洗废水收集路与制药纯化水旁通取样管路要求零金属离子析出。该规格型号内壁光滑度达标，流速稳定不会产生湍流带出微粒。实验室台面空间紧凑，四十五度转角设计能避开垂直立柱，节省安装纵深。
溶剂型粘接工艺对施工环境有硬性约束。胶水依靠溶解管材表层形成互穿网络，环境湿度过高会延缓挥发过程，低温则会使胶液黏度飙升导致流平不良。现场必须配备专用割管器与倒角工具，切口倾斜角不得超过一点五度。
固化期受温湿度影响较大。常温二十摄氏度环境下建议保留二十四小时再进行通水测试。冬季施工需在恒温室内调配胶液，严禁用火烤加热管材强行赶工期。接头冷却收缩会产生微缩隙，适当延长保压时间能有效填补界面空隙。
透明UPVC的物理边界比较清晰。紫外线照射会打断高分子链，长期露天存放必然出现泛黄脆化现象。产品出厂自带包装膜，拆封后应尽快完成装配，未用完的备件放回阴凉库房。

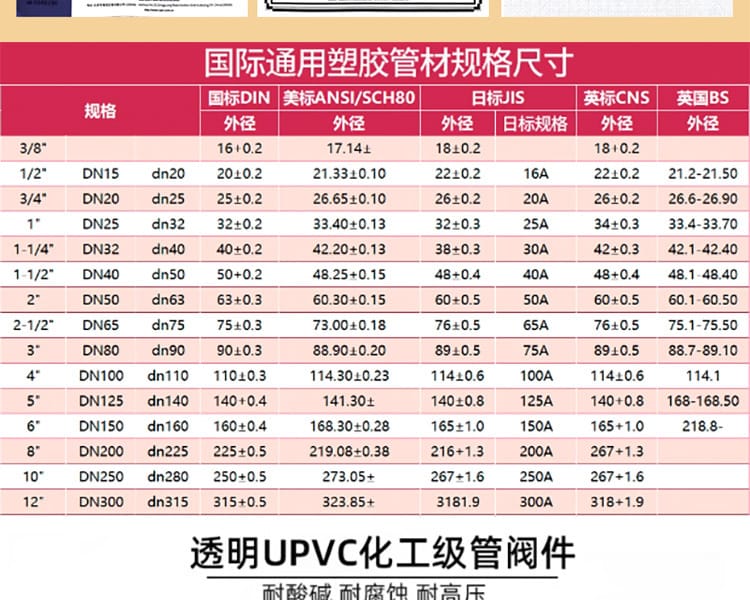

标准匹配是现场最容易忽略的环节。德标DIN与美标ANSI的外径基准不同，强行混装会造成偏心受力。采购前务必用卡尺复核旧管外径，确认与新产品承口公差带吻合后再下单。不同国家标准的壁厚等级对应不同的爆破安全余量，选型以保守原则为准。
某深海网箱基地的淡水孵化车间改造了中央供水回路。原先使用不锈钢三通搭配视镜，焊缝处频繁挂污堵塞。更换为DN50透明弯头后，水流旋涡与投饵轨迹一目了然。操作人员根据透明度变化判断反冲洗时机，水泵启停频率降低，电费支出每月缩减近三千度。承插节点采用无溶剂快干胶，施工周期缩短至原方案的一半。
五金加工厂的新建镀镍生产线需要精确控制添加剂配比。主管路输送主盐溶液，支路通过透明弯头接入微量计量泵。DN15规格配合流量计串联，管壁反光干扰视觉读数的问题被彻底消除。定期目视检查发现管内侧有极薄结晶层，提前介入柠檬酸浸泡清洗，避免了局部缩径导致的流量波动。整个系统连续运行十八个月未出现任何渗漏点。
用户在采购与部署阶段通常会关注介质兼容性、安装周期与寿命预期。以下回答基于现场实测数据与材料力学模型整理。
第一问涉及材料热变形极限。UPVC的玻璃化转变温度落在八十几度，六十二度已是长期使用红线。高温流体会导致管体发白失去刚性，蒸汽冷凝水同样会加速界面脱粘。第二问的答案取决于管系振动幅度。静态低压线路优先用承插粘接，零泄漏且造价低。高频震动或需频繁拆卸的检修口，再考虑法兰转接或卡箍件。第三问关乎降解机理。阳光紫外线是首要破坏源，加设遮光护套管可将理论寿命从两年拉长至五年以上。第四问遵循溶剂挥发动力学。二十度室温下完整固化需两天，若环境潮湿或气温低于十度，建议顺延至三到四天再行试压。第五问回归流体力学原理。口径扩大一倍，沿程摩擦损失按平方反比下降，DN100以上弯头的局部阻力系数已趋近于恒定值，提升扬程边际效益递减，此时应将重心放在泵体叶轮匹配上而非盲目扩径。
