我是干现场安装调试的，这十六年换过的仪表数不清，但装过的PPH工业管接头更没数过。你拿到DN32、DN40、DN50这三款直通配件，别急着往上怼。同一批料挤出来的东西，规格不同，脾气也不一样。DN32走小流量精细化工，DN40扛中压冷却循环，DN50直接进污水或酸碱回收主线。底子都是高性能聚丙烯，共性是耐蚀和热熔连接。差异全在口径壁厚和承压裕量上。你按我的路子走一遍，少踩几个坑。

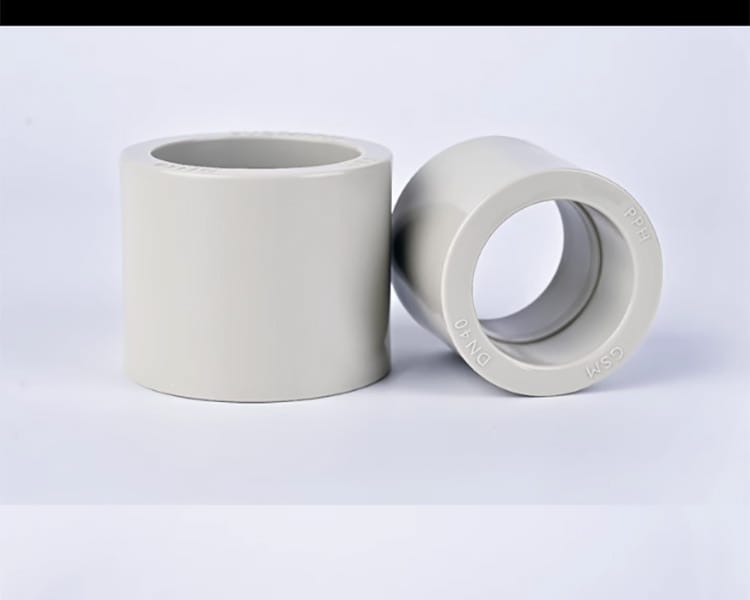

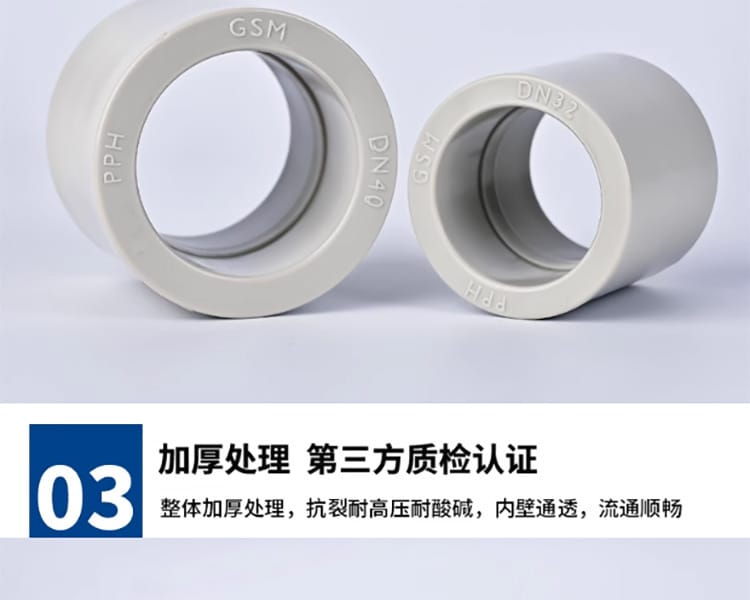

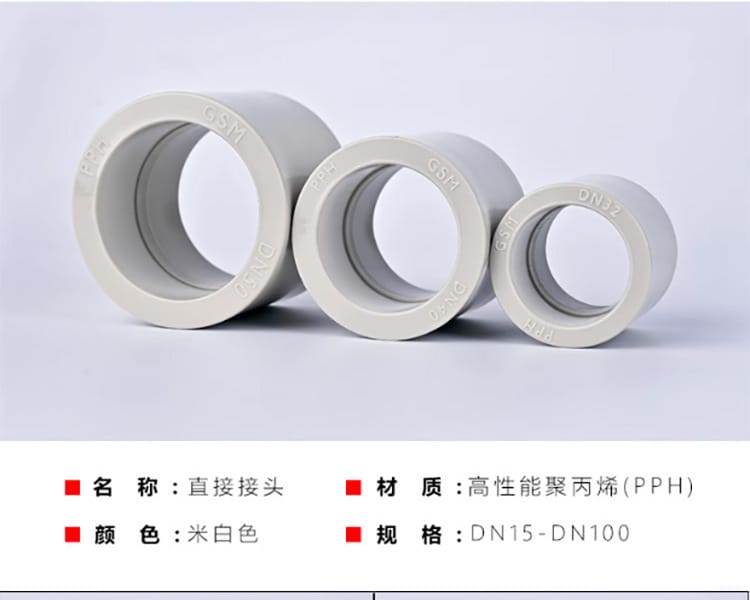

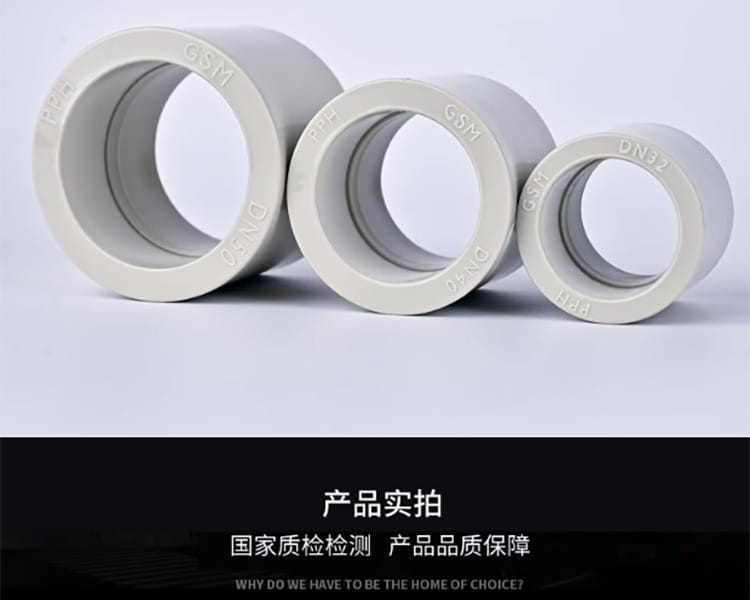

这玩意儿看着就是个米白色的塑料圆圈，进场第一件事是核对材质标号。全部采用均聚聚丙烯原料，化工级标准压出来，抗强酸强碱不手软。内壁抛光到位，介质跑起来没有顿挫感。结构上做了加厚处理，抗冲击和耐高压的底子扎实。通过CNAS实验室检测，涉水产品卫生许可也齐全，出厂前层层压过质量。
别被这些证书晃了眼。真正让你省心的，是它内壁光滑不挂污。化工废液里带着颗粒杂质，普通管子两三个月就结垢，这个能顺下去。结构强化不是吹的，工地现场叉车蹭到或者重物砸下，不容易直接裂口。但材料再好，焊不好照样漏。记住这一点就够了。
| 参数项目 | DN32 | DN40 | DN50 |
|---|---|---|---|
| 主体材质 | 高性能均聚聚丙烯 | 高性能均聚聚丙烯 | 高性能均聚聚丙烯 |
| 常规承压等级 | PN1.0 / PN1.6 | PN1.0 / PN1.6 | PN1.0 / PN1.6 |
| 长期耐温上限 | ≤90℃ | ≤90℃ | ≤90℃ |
| 连接方式 | 承插热熔对接 | 承插热熔对接 | 承插热熔对接 |
| 适用介质范围 | 低流速酸碱稀液 | 中等流量冷却水 | 高流量化工主线的浓液 |

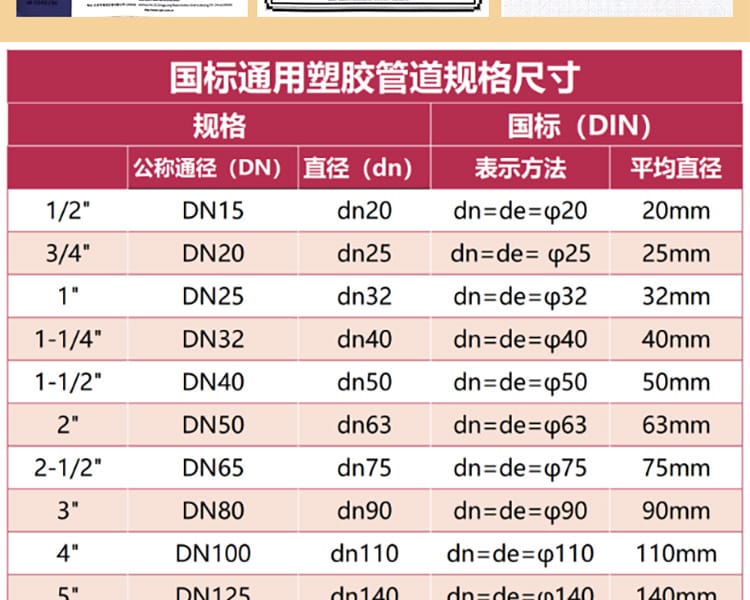

三套规格执行国标和DIN双重标准。DN32口径细，适合仪表管线或加药支管。DN40是主力过渡型，厂房排水和循环水管网用得最多。DN50内径够宽，走浆液或带悬浮物的废水不憋堵。压力等级统一看PN标识，选错等级上机必爆。温度上限死死卡在90度，超了材料分子链开始松劲。这些数字你别拍脑袋定，去对图纸标高和管径表。
现场工况复杂，但这批接头有明确的对口单位。化工环保线是基本盘，酸碱废液收集槽到中和池的过渡，全靠它们撑住耐腐蚀底线。电镀厂的前处理酸洗线和表面处理产线，介质浓度波动大，用这个稳得住。纯水超纯水系统要求内壁零析出，卫生批件齐全的批次直接放行没问题。
建筑配套和普通给水也能用，但别拿民用PPR的标准去套工业工况。化工厂的废气洗涤塔喷淋头后端，DN50直接头常年泡在酸性雾气里，三年不脆裂算合格。现场换管的时候，把旧法兰切干净再上，别留毛刺。这一步别图省事，否则新焊上去第二天就开始渗。高洁净领域的水质要求严，进货前抽查CNAS报告编号是否对应本批次。我见过有人这么干，结果清洗完系统发黄，扯皮半年找不到源头。
热熔焊机必须专机专用。环境温度卡在5到40度之间作业最稳妥。低于5度材料变脆，刀口一碰就掉渣。高于40度熔融时间失控，极易烧穿。雨雪大风天直接停工，灰尘落在熔接面上就是致命伤。场地清理干净，铺上防潮垫。工具清单列清楚：割管器倒角机水平仪固定支架一个不能少。
操作流程别乱跳。先切管垂直度偏差不能超过一度。倒角去掉锐边防止划伤密封圈。插入深度用记号笔划好线，超了挤不出熔瘤，浅了挂不住力。加热时间严格按公称直径对照表走，多一秒少一秒都不行。拔管动作要果断垂直对齐，对准后保持静置冷却。这个阶段最考验耐心。我见过有人这么干，结果为了赶进度拿风扇猛吹，焊缝内部产生微裂纹，试压当天全线漏水返工重来。这一步别图省事，自然冷却的时间一分都不能省。
焊接参数死守温度时间压力三要素。虚焊和过熔是两大杀手。冷却期间严禁外力扭曲或强行加压通水。水压试验压力顶到工作压力的1.5倍保压半小时不掉压才算过关。系统运行压力绝对不能超过额定值。输送介质温度严禁突破90度红线。热应力累积会让管壁变形报废。
防腐和防老化的账得算清楚。聚丙烯怕光，晒久了表面粉化失去强度。化学药剂输送前必须确认浓度百分比和实际温度在耐受区间内。强氧化剂和高浓度醇类接触会加速材质降解。安全阀和压力表要定期校验，别等管线鼓包才想起来停机。这一步别图省事，平时多看一眼压力表读数，能省下后期停产检修的冤枉钱。合规使用底线守住，厂家只管供货，系统稳定靠的是日常巡检记录。我见过有人这么干，结果拿有机溶剂擦拭接口清洁，溶解了表层导致密封失效，整个区域被迫封锁清理。
现场出问题别慌，按顺序抽丝剥茧。下面四个现象最频繁，照着我给的逻辑查，十有八九能定位。
现象：热熔对接处持续滴水或渗出白色结晶物。先查焊缝根部是否有可见间隙或未融合痕迹。多半是因为加热时间不足或插入力度不够导致熔深不够。怎么处理：切割掉不合格焊口重新划线热熔，补焊后重点检查冷却期的固定支架是否位移。
现象：熔接翻边区域出现放射状白痕或断裂。先查操作环境温湿度及冷却风速。多半是强制水冷或强风直吹造成内部应力集中脆化。怎么处理：立即停系统降压排空，切除受损段换新件，后续施工改用保温棉包裹自然缓冷。
现象：前后压差明显变大泵体电流上升。先查接头内壁是否有异物卡滞或熔化溢料阻塞流道。多半是割管毛刺未清或热熔推杆过度挤压导致内壁翻边侵入。怎么处理：拆开检查并用刮刀清理内壁，若管腔已缩径则直接更换新配件杜绝带病运行。
现象：直管段在接头附近呈现非正常弯曲或椭圆塌陷。先查介质实际温度与系统工作压力是否同步超标。多半是高温强压叠加导致材料屈服强度下降失稳。怎么处理：降低运行温度至80度以下，加装波纹管补偿器吸收热膨胀，必要时升级厚壁系列替换现有规格。
现场调试完记得拍一张带标尺的焊缝特写存档。下次维保拿出来比对，就知道当初到底焊没焊到位。参数设对点，冷却等够钟，这管子就能陪你熬过好几个大修周期。干活前先把割管器的刀片磨锋利，钝刀切出来的斜面根本贴不严。
