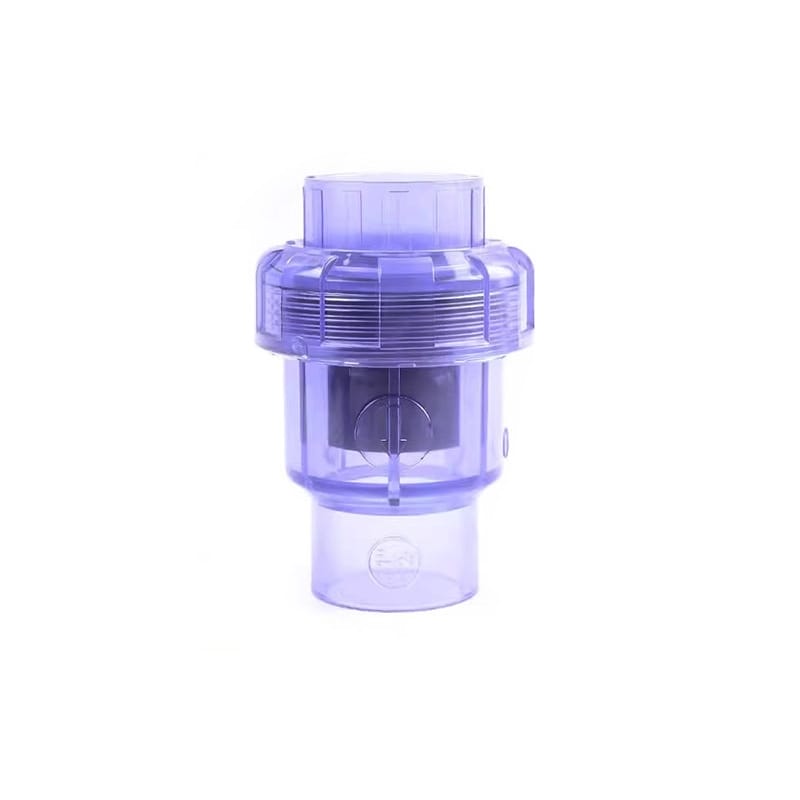

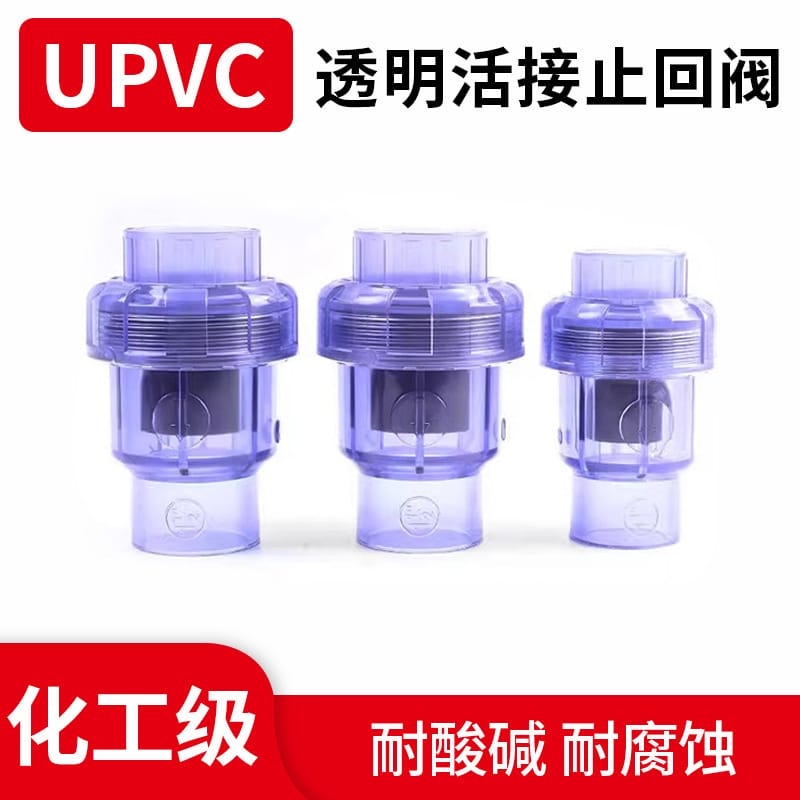

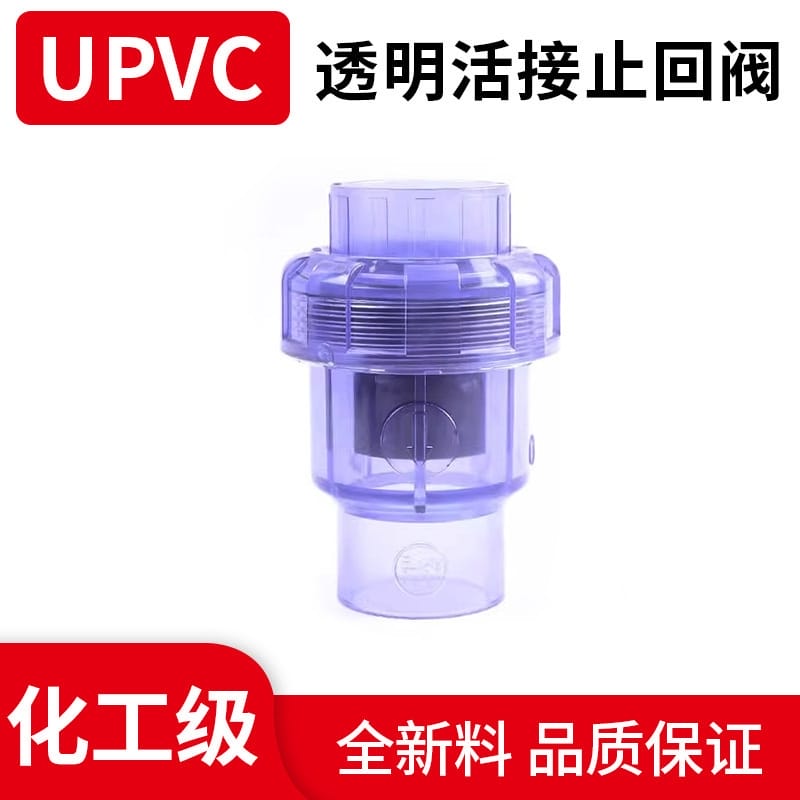

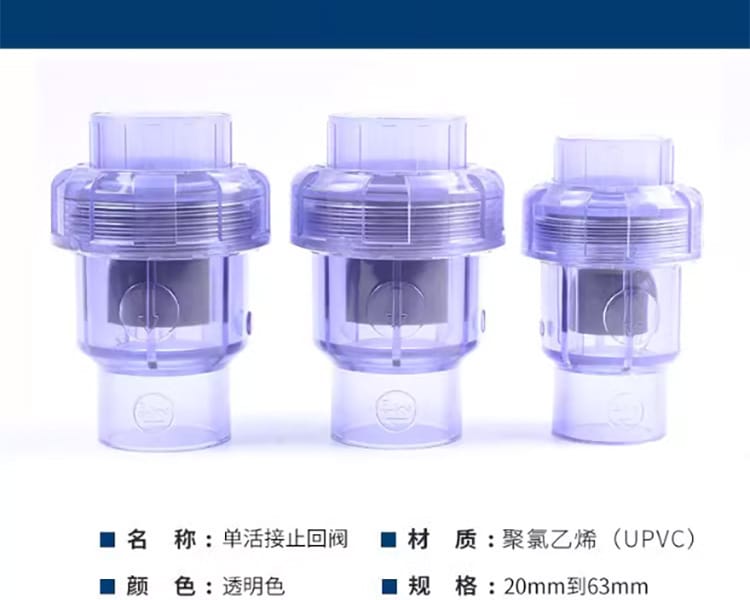

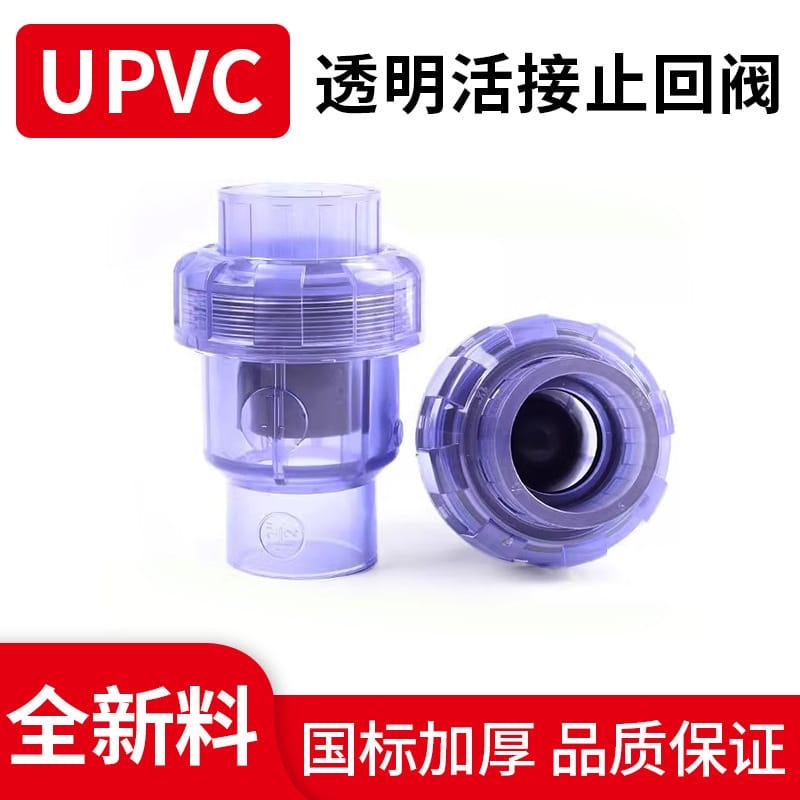

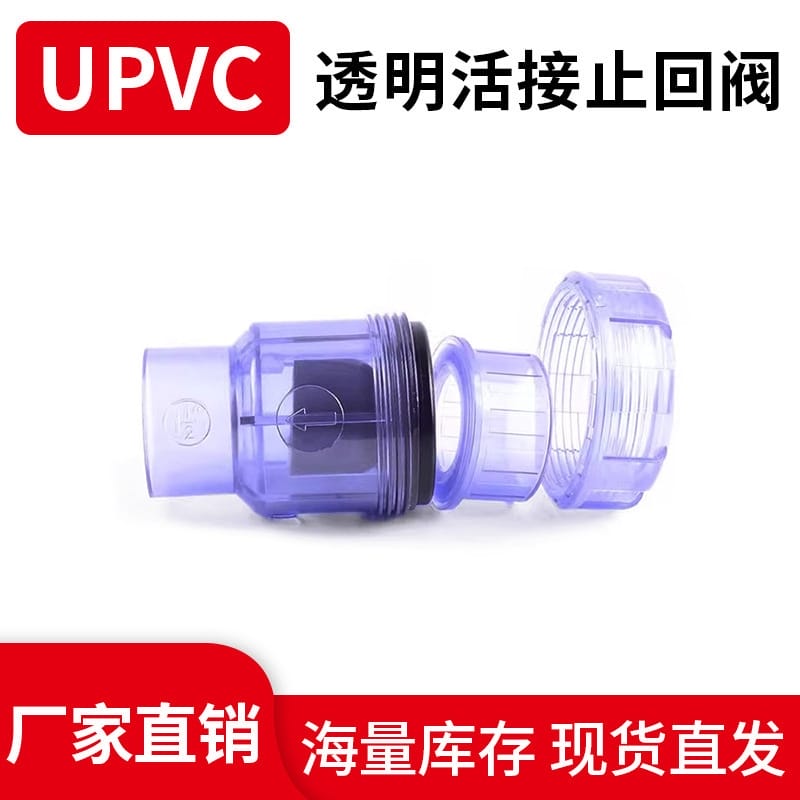

上海阔思电子有限公司提供的这套管件系统，核心部件是UPVC透明止回阀（原资料编号3864所载化工管单向阀与逆止阀规格）。止回阀的运行逻辑依赖介质动压推开启闭件，管线启停或泵频波动时必然伴随背压冲击。不透明外壳会把内部结晶、密封老化或异物卡死完全遮挡，现场处理只能停机拆卸。本系列用全透明壳体把流道状态直接暴露，配合单活接结构把密封组件事前分离。耐压筋位按美标ANSI/SCH80校核，抗寒配方压低材料玻璃化转变温度。化工级与生活饮用水级两条产线并行，涉水产品卫生许可与CNAS L14862检测报告作为底线支撑。
透明可视不是装饰项，而是巡检的硬性要求。普通碳钢或衬氟阀门在输送含盐废水时，阀腔内壁容易附着致密垢层，运行阻力随时间递增。透明UPVC壳体可以直接观察到介质流速变化，发现杂质堆积或密封圈发白硬化，现场人员可以在不停机的情况下判定是否需介入清理。这个特征把故障窗口从突发泄漏提前到可预警阶段。

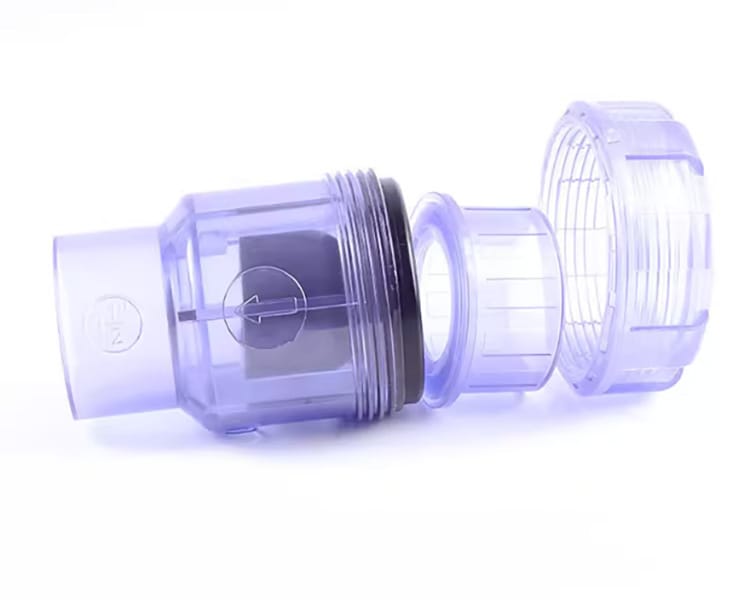

防腐性能的分界线在于介质的氧化还原电位。该阀体主体采用聚氯乙烯化工级树脂挤出成型，对常规酸碱盐溶液有明确耐受区间。生活饮用水级版本经过无毒无味认证，重金属析出量控制在国标限值内。两种材质在物理指标上差异不大，选择依据只看管路卫生等级。单活接设计把螺母与阀体脱开，拆卸工具只作用于连接件本体，避免应力传导导致阀壳微裂纹。安装时不需要热熔或切割管道，后期更换密封圈的操作时间可以压缩到两小时内。
源头直供体系附带多项实用新型专利与质量环境管理体系认证，批次一致性由CNAS实验室数据兜底。这批管件的外径公差控制在毫米级，匹配不同国际标准的管件接口时，强行扩缩口带来的应力集中会被有效规避。

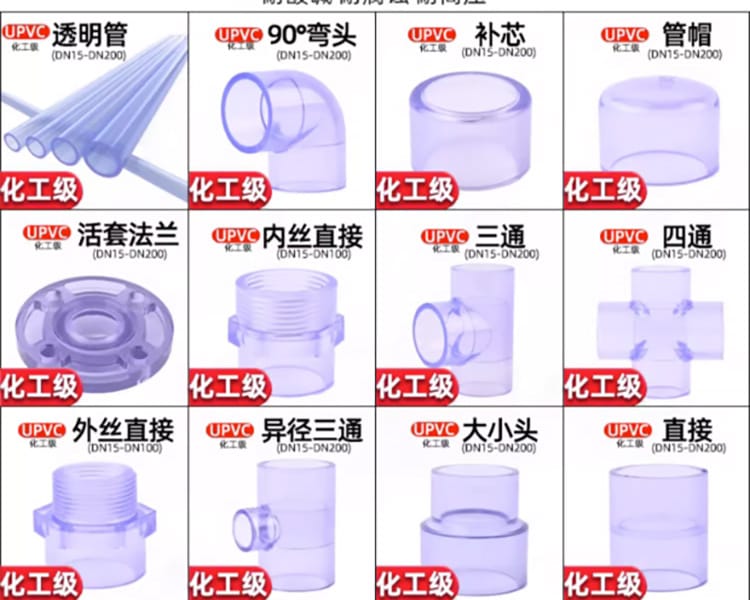

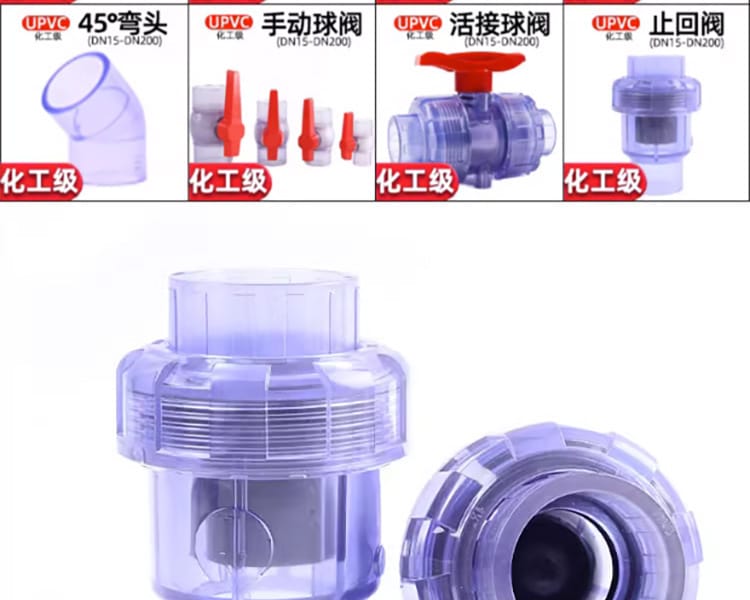

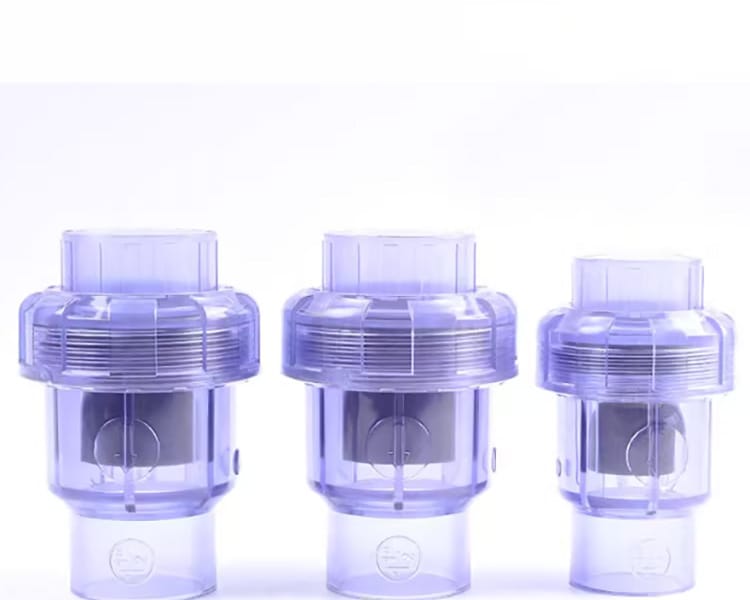

同一系列产品按连接形式与通径跨度做横向划分，具体参数对照如下表。常温下的额定压力受管壁厚度与标准体系影响，实际选型需叠加安全系数。配套管件覆盖范围向外延伸至DN200，但本体止回阀的流通口径锁定在DN15至DN63区间。
| 规格型号 | 公称通径(DN) | 连接方式 | 适用介质范围 | 常温承压等级 |
|---|---|---|---|---|
| UPVC-TU-15~63-A | DN15～DN63 | 单活接/法兰/螺纹 | 水/酸/碱/盐溶液/非强氧化腐蚀性液体 | PN1.0～1.6MPa |
| UPVC-TU-15~63-B | DN15～DN63 | 单活接/法兰/螺纹 | 符合饮用净水标准的中性流体 | PN1.0～1.6MPa |

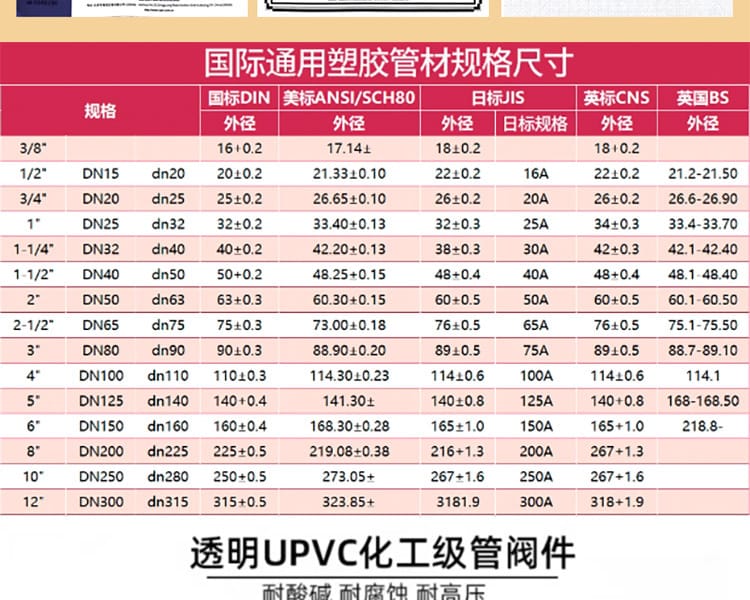

口径换算遵循外径标准，20mm至63mm对应国标与美标SCH80的主流管径。螺纹接口兼容英标CNS与日标JIS的锥管螺纹规格，法兰面按ANSI与DIN尺寸加工。工作温度上限设定在60℃以下，超过该阈值材料弹性模量衰减明显。认证资质包含CNAS L14862实验室认可、质量管理体系与环境管理体系证书，以及涉水产品卫生许可批件。
化工与电镀车间的废液循环管路是主力应用场景。酸碱药液输送反应管道、电镀槽循环系统以及废气洗涤塔支管，介质pH值通常在2到12之间波动。透明止回阀在这里承担单向隔离任务，防止槽体液位下降时的倒吸污染。如果工艺介质含有高浓度氯离子，UPVC的耐应力开裂性能优于普通PVC，可以延长服役周期。
水处理与环保工程的纯水管网同样适配此规格。工业废水预处理段、超纯水制备回路及农业灌溉防腐管道，流量调节频繁且含水锤风险。半导体与电子厂房的高纯水分配系统对析出物敏感，饮用级UPVC版本满足低溶出要求。医药领域的CIP清洗回路与配料管道，需要定期高温蒸汽消毒，该阀体在短时耐热范围内可维持结构完整性。这个要看具体清洗剂的残留成分，强氧化消毒剂不建议长时间浸泡。
流向箭头是安装的硬性基准。阀体表面铸字标识的介质推进方向必须与主管道实际流速方向严格一致，反向装配会导致启闭件无法复位甚至结构损坏。规格对接环节需要核对公称直径与管材外径标准，国标DIN、美标ANSI、日标JIS、英标CNS与英国BS的尺寸链不能混接。强行过渡接头会引入局部节流，破坏止回阀的压力平衡点。
环境布置避开阳光直射与高温热源，室外点位加装防晒罩抑制紫外线老化。振动源距离建议在三米以外，连续高频共振会加速密封副疲劳。连接处的密封工艺决定初期泄漏率，胶水固化期间严禁位移试压。
介质化学相容性排在首位。浓硫酸、强氧化剂、芳香烃类有机溶剂绝对禁止进入管路，这类物质会引发UPVC树脂溶胀或分子链断裂。温度超出额定范围同样触发失效模式，长期工作在60℃以上会导致承压能力断崖式下跌。系统启停与阀门切换操作必须缓开缓关，泵送惯性产生的瞬时高压峰值可能击穿阀瓣铰链。工作压力曲线需严格落在UPVC额定承压包络线内。
拧紧活接螺母时使用专用塑料扳手或包覆软质垫层的金属扳手，管钳直接夹持阀体会造成不可逆的应力开裂。定期观察利用透明特性检查内部杂质附着情况，密封圈老化发硬或启闭阻力异常时，立即停机拆解更换。储存运输存放于阴凉干燥通风处，禁止重压堆叠与尖锐物剐蹭。包装防震等级需满足常规物流跌落测试标准。
选型先定介质性质再定连接形式。如果管路输送的是中性自来水或轻度腐蚀性酸碱，直接选用饮用级UPVC透明止回阀即可。介质含有悬浮颗粒或易结晶盐类时，优先选单活接结构，方便后期取出阀芯刮除沉积物。间歇式泵送工况水锤概率高，建议在阀前增设缓冲罐或改用法兰连接，利用法兰面的柔性垫片吸收冲击能量。长距离架空敷设需考虑风载与热胀冷缩，支架间距按1.5米至2.0米布置，阀体两侧预留伸缩节补偿位移。
现场多数误判源于忽略温度对压力的折减。选型计算时务必将环境温度对应的降额系数乘入额定压力，不要拿常温PN值去套高温工况。如果介质流速超过2m/s，启闭件撞击声会明显放大，此时应校验阀腔流道截面是否匹配管网流量，必要时调整泵频或增加旁通管路分流。止回阀不是万能的节流装置，参数核对清楚后再下单，能省去后期大量的工况整改成本。
