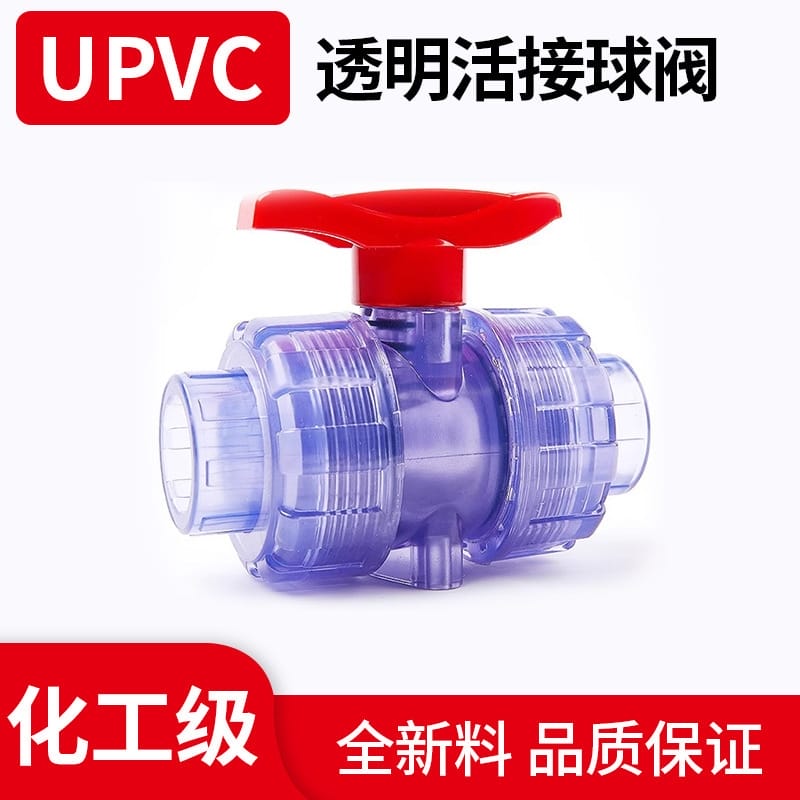

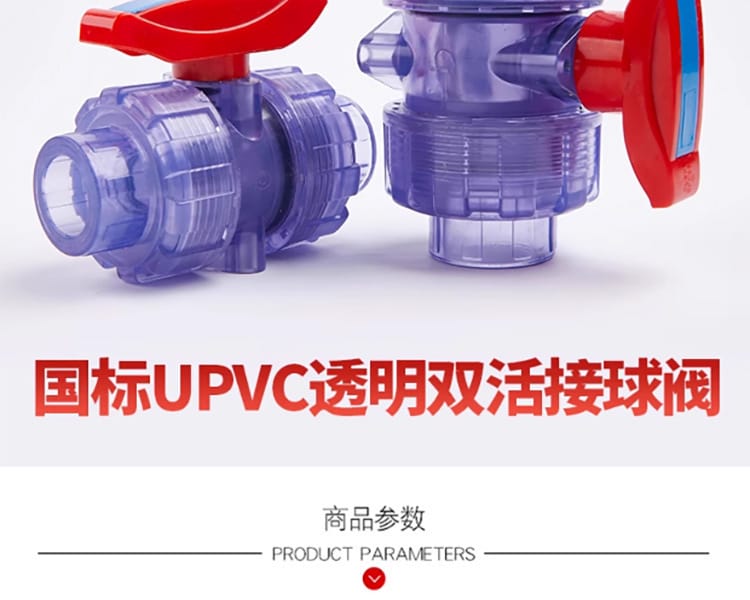

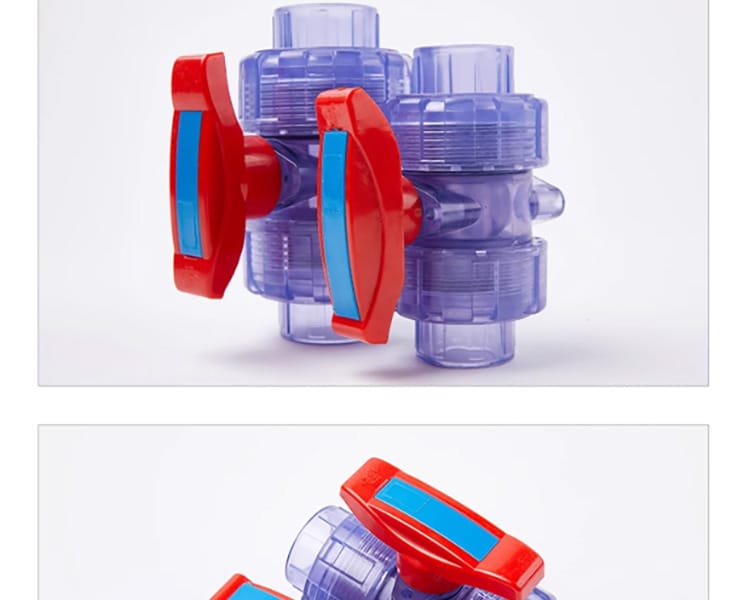

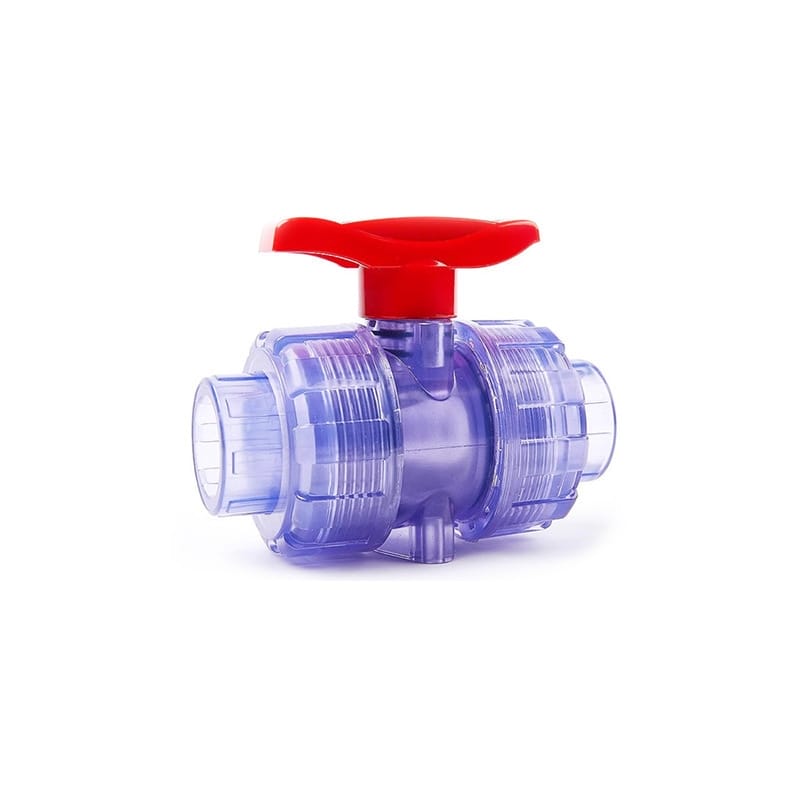

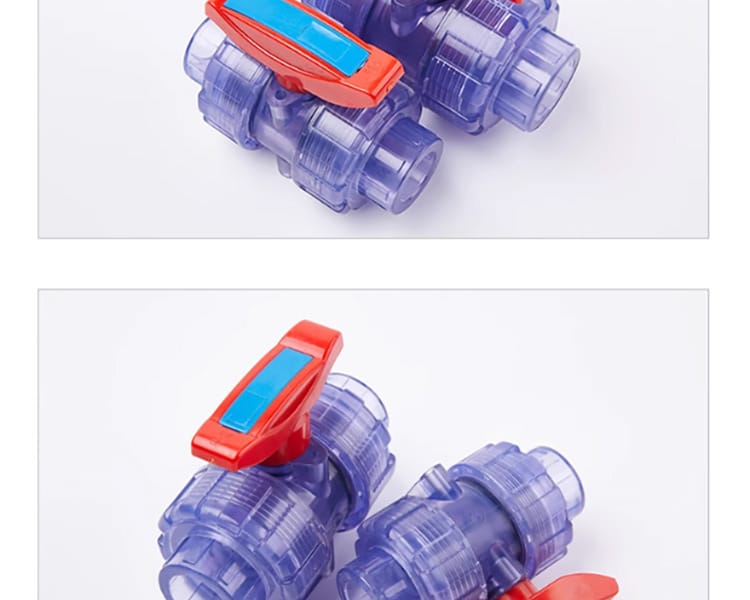

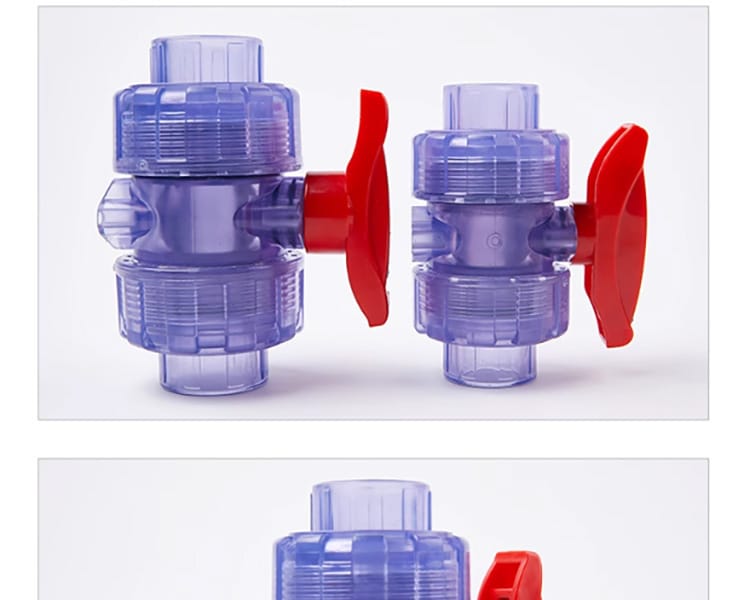

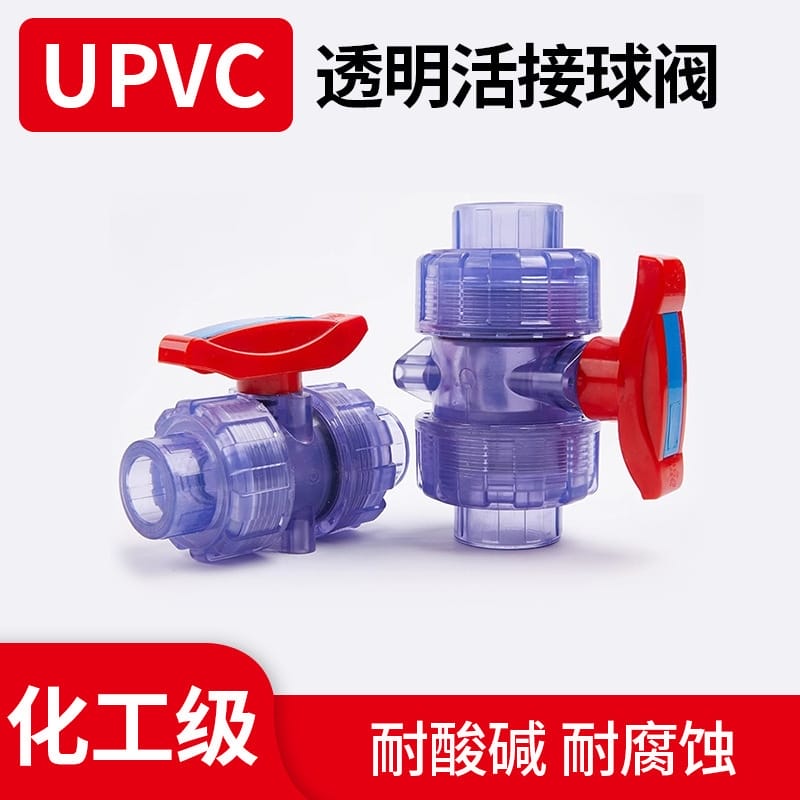

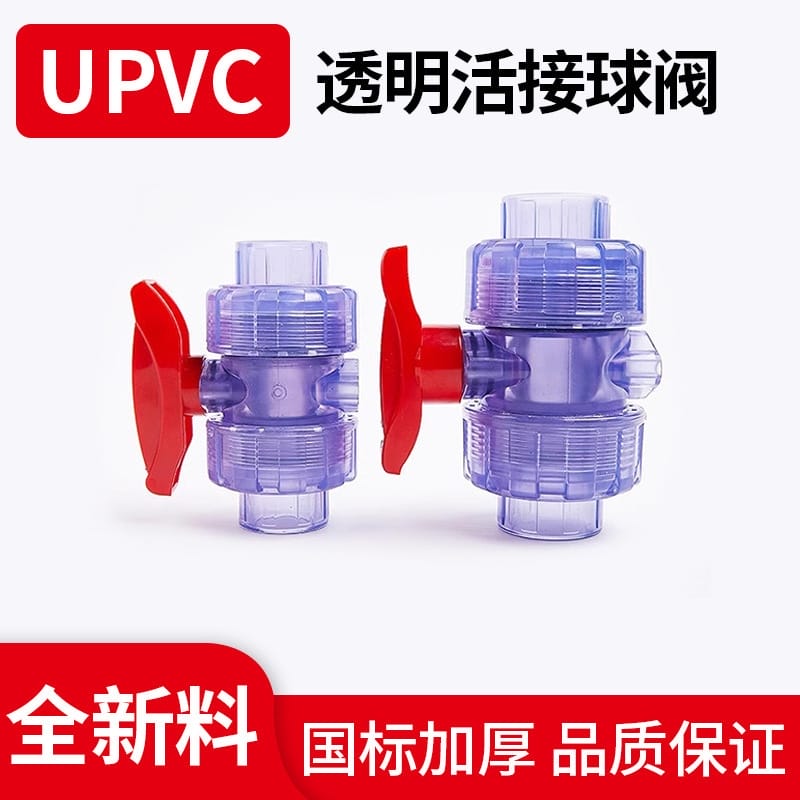

阔思电子QD系列透明双活接球阀在实际管路系统里，传统Opaque阀体最大的问题是流体状态不可见。一旦管道出现相变、结晶或微量泄漏，巡检只能靠停机和拆表。这套阀把阀体做成高透光全新料注塑件，配合双由令活接结构，直接把观察窗口和免切割拆卸做进了本体。金属紧固件选用SUS304转接头，主体承压走的是化工级工业标准路线。认证方面已经走完CNAS实验室认可、ISO体系审核和涉水卫生许可批件，规格上吃透了国标GB，同时向下兼容DIN、ANSI/SCH80、JIS和BS的管材接口。这个设计不是为了好看，是为了把维护停机成本压到最低。

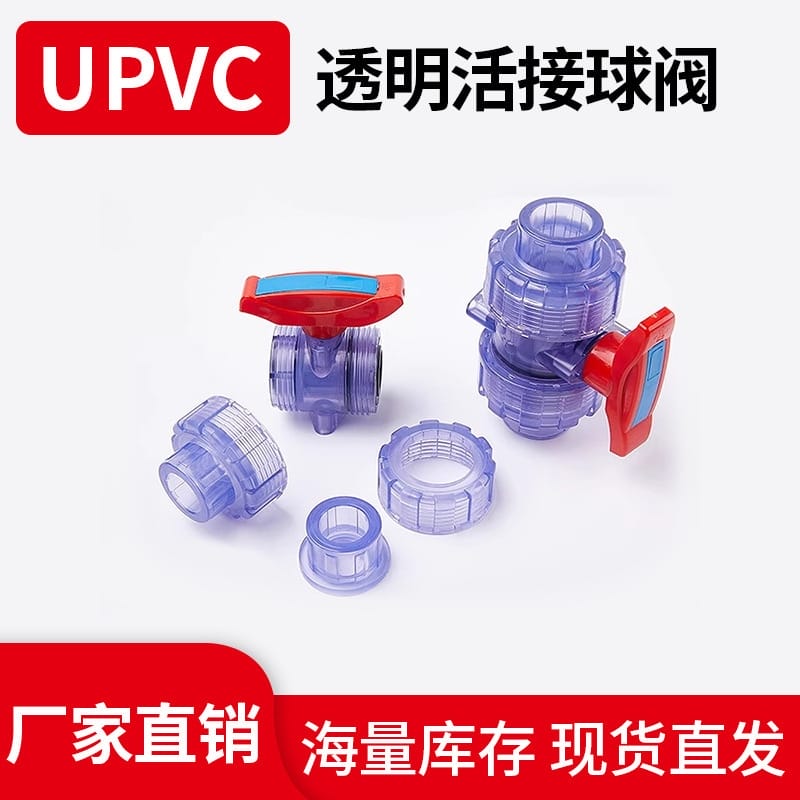

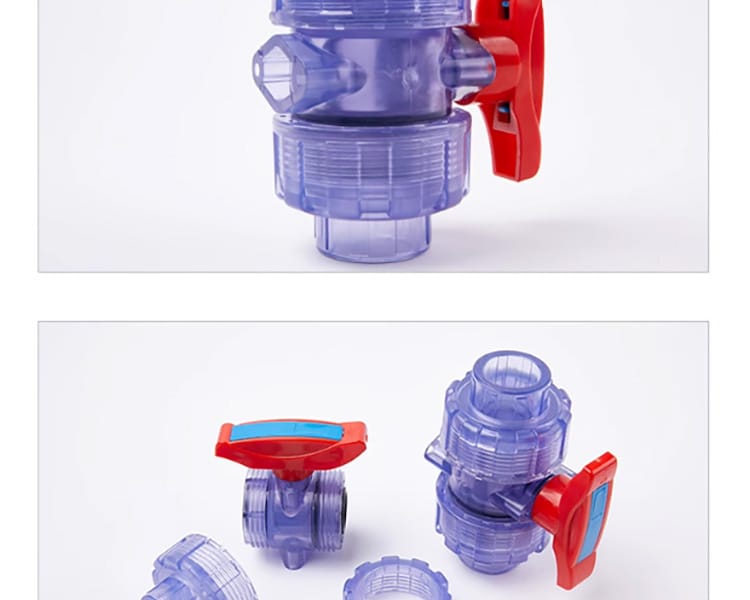

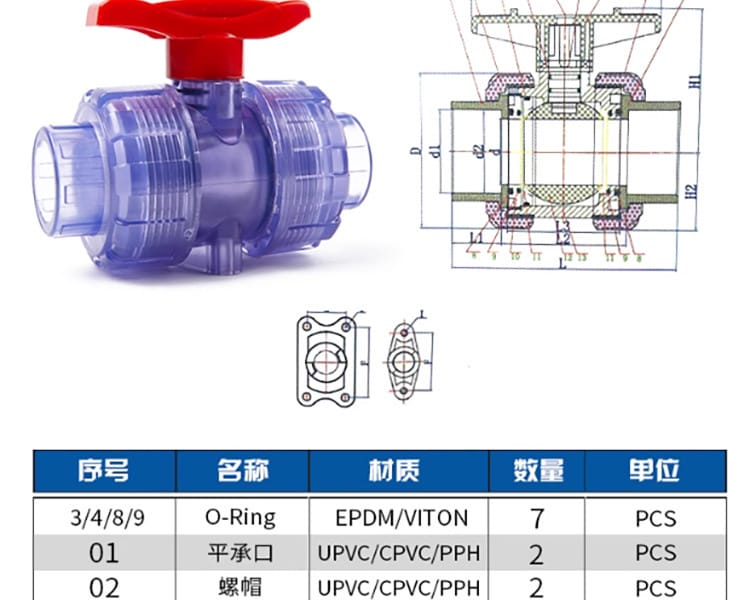

现场装这套阀，主要图三个东西。第一是透明窗口的直读性。流体走向、气泡分布或者悬浮物沉降，不用开盖就能确认。第二是轴向拆卸逻辑。两端平承口套着活接螺母，扳手卡进去直接旋松，不需要动管工切割焊割。第三是材质的分级供给。阀体支架杆统一用UPVC，但根据温度要求可以切CPVC或PPH分支。O型圈预留了EPDM和VITON两条路线。金属配件全系标配不锈钢。
技术数据是按材质分支和口径阶梯拆开标的。QD-UPVC标准型负责常温酸碱管线，工作温度卡在60℃以内。QD-CPVC耐温型针对有机溶剂和高温水相，耐受上限明显高于UPVC本体。QD-PPH强耐腐型主要针对浓酸浓碱和高纯化学品，整体刚性会略增。密封件不是死规格，介质的氧化性或极性决定选哪种橡胶。如果介质里有强氧化成分，EPDM会快速失效，得换成VITON氟橡胶。尺寸数据按承插胶粘工艺倒推，壁厚和总长随公称通径线性递增。

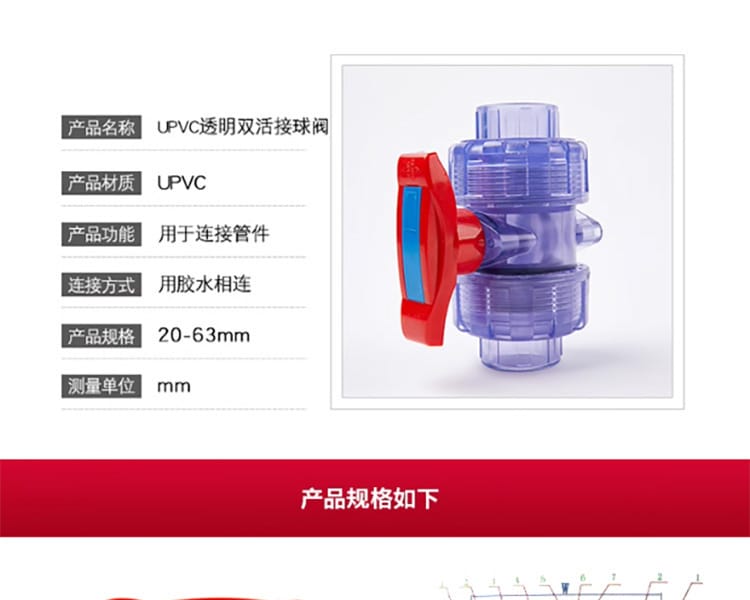

下面把各型号的核心边界数据列清楚，方便核对图纸。
| 参数名称 | QD-UPVC标准型 | QD-CPVC耐温型 | QD-PPH强耐腐型 |
|---|---|---|---|
| 适用温度范围 | -10℃～60℃ | 高于60℃需查曲线 | 耐强腐蚀需查曲线 |
| 密封材质选项 | EPDM/VITON可选 | 优先VITON | 优先VITON或衬里 |
| 连接与接口 | 承插胶粘/DN15~DN200 | 承插胶粘/DN15~DN200 | 承插胶粘/DN15~DN200 |

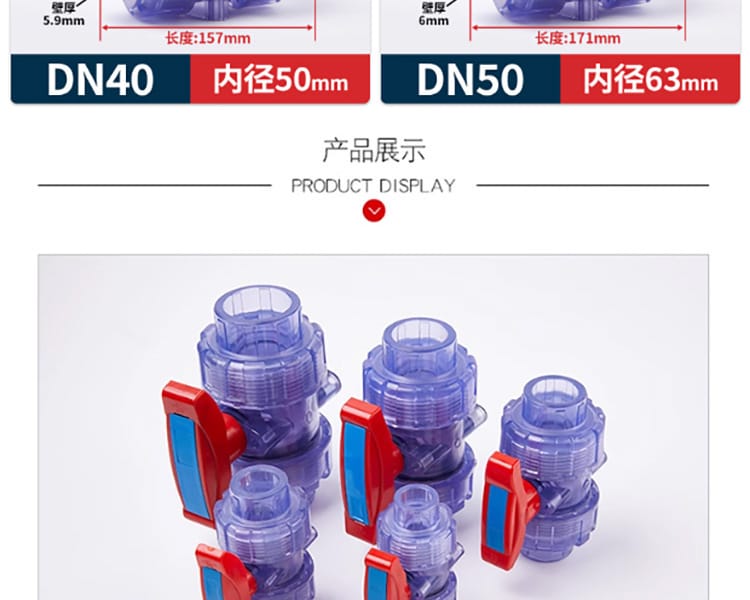

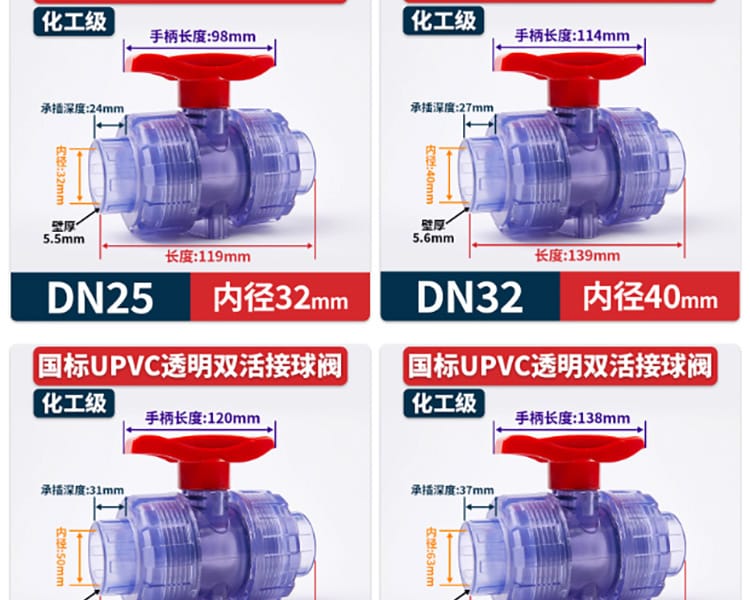

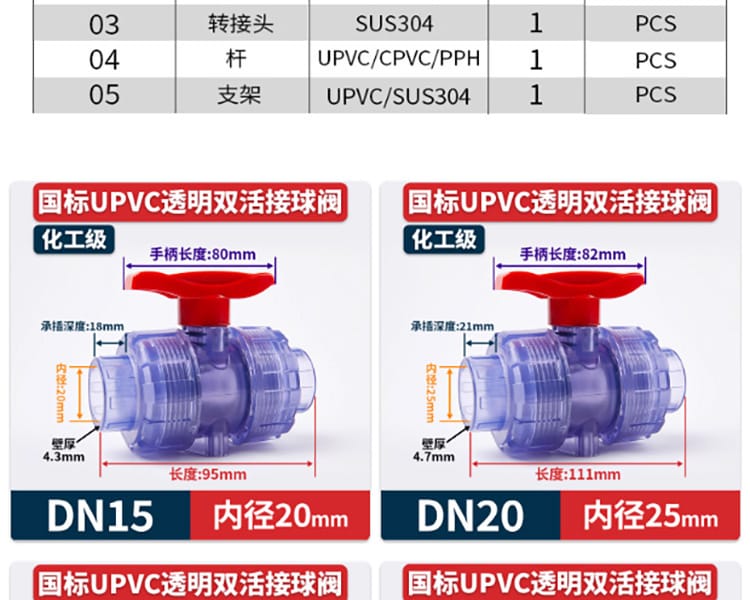

| 关键尺寸参考 | DN15手柄80mm/内径20mm DN32手柄114mm/内径40mm | 同UPVC外形轮廓 | 壁厚略增5%~8% |
| 执行标准 | GB/T、DIN、ANSI/SCH80、JIS、BS | 同上 | 同上 |

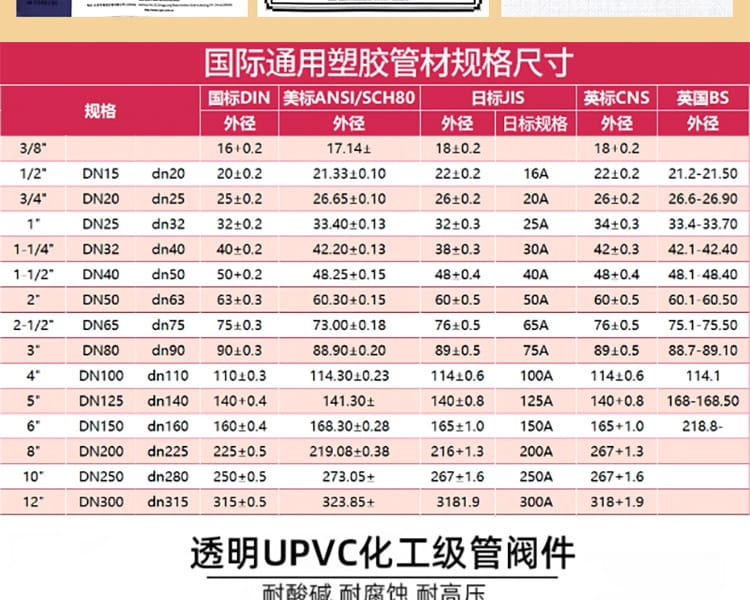

表格里的口径跨度覆盖了从3/8英寸到8英寸的常用管网。DN15到DN50属于轻载快装区，手柄力矩在徒手范围内。DN80以上的阀门因为承压壁厚增加，必须加独立支架。承插深度数据在厂家样本里有详细映射表，施工时按管外径对号入座即可。
这系列产品下到现场，主要出现在四类管网里。化工与石化装置里的酸碱配制罐出口、有机溶剂输送支线、反应釜进料切断点。水处理与环保工程里的超纯水分配环网、RO反渗透预处理段、电镀废水排放主管道。制药与食品车间里的CIP清洗回路、无菌工艺用水支路、符合涉水批件的饮水管网。实验室与半导体设施里的微量腐蚀性试剂分配岛、分析仪器配套流路、洁净厂房气体纯化管路。
行业划分本质上是介质属性的划分。如果介质是常温自来水或一般循环冷却水，UPVC标准型配EPDM密封就能跑通。如果工况涉及含氯消毒剂或次氯酸钠，O型圈必须切VITON。电镀废水里如果有重金属离子析出，管道内壁会有结垢倾向，透明阀体反而成了优点，可以直接看到堵塞节点。半导体厂的高纯氮气管路不需要动胶，但工艺水系统必须严格控尘，施工前承插口得用无水乙醇脱脂干燥。这些介质特性决定了型号的落位。
安装步骤不能跳步。胶粘连接的强度完全取决于界面处理和质量控制。先把管子切口修平，保证垂直度误差小于1毫米。承插口内外壁用无纺布擦干净，不能有油污、粉尘或者残留水分。环境温湿度得卡在5℃到40℃之间，相对湿度超过80%或者遇到雨雪结露，胶水固化反应会受影响。
大口径阀门和长距离直管段必须做独立支撑。DN≥50的口径本身重量加上介质静压，热胀冷缩应力会直接传导到阀体上。支架间距按管道规范布置，避免让塑料本体承受弯矩。操作空间也得提前算准。双由令结构虽然免切割，但拆下来还是需要活接扳手的轴向行程。预埋时两边至少留出两倍阀体长度的直线段，不然后期想换密封圈根本拧不开。
塑料阀门的物理边界比较硬。常规安全使用温度上限锁死在60℃，长期运行超温会导致蠕变加速和承压曲线跌落。具体的耐压等级必须对照当前温度下的曲线查，不能拿室温压力当标准。介质兼容性要提前做书面核对。UPVC本体怕紫外线长期直射，户外明装的必须加遮阳罩或者刷防UV涂层。透明件光氧老化后会发白变脆，到时候流量衰减肉眼看不见。
这个阀门是纯粹的全开全闭截断部件。严禁把它当节流阀或者调节阀用。半开状态下高速流体冲刷密封面，PVC球体容易微变形，关不严。操作手柄请徒手施力，别上加长杠杆，也别用锤子敲。现场多半有人为了省力气搞暴力操作，最后拧滑牙或者把阀体撑裂，责任算不到厂家头上。定期巡检按半年到一年一个周期走。重点看活接O型圈有没有压溃，阀杆处有没有渗漏，手柄紧固螺钉是否松动。发现卡涩或者滴漏，直接停机备齐备件更换。
选型别只看通径。先看介质化学成分和最高运行温度。常温中性水或者弱酸碱，直接定QD-UPVC标准型，密封配EPDM，成本最优。如果介质温度常年维持在60℃以上，或者含有酮类、酯类有机溶剂，得换QD-CPVC耐温型，密封强制上VITON。面对浓硫酸、氢氟酸或者高浓度碱液，走QD-PPH强耐腐型路线，必要时跟厂家要材质相容性白皮书。
口径确定后，顺着胶粘工艺的承插深度核对图纸。DN15到DN50的轻载区可以优先安排在手阀位置，方便日常启停。DN80往上必须核算支架受力，并在BOM里单独列出活接扳手规格。密封件选型是避坑的关键。如果管线里偶尔会有气蚀或者含微小颗粒，EPDM的耐磨性足够。如果介质氧化电位高，或者接触臭氧、双氧水，VITON的化学稳定性才扛得住。把温度、介质、口径、密封四条线交叉比对，就能避开大部分售后问题。现场安装前把胶水批次和固化时间记进巡检表，后续维护才有据可查。
