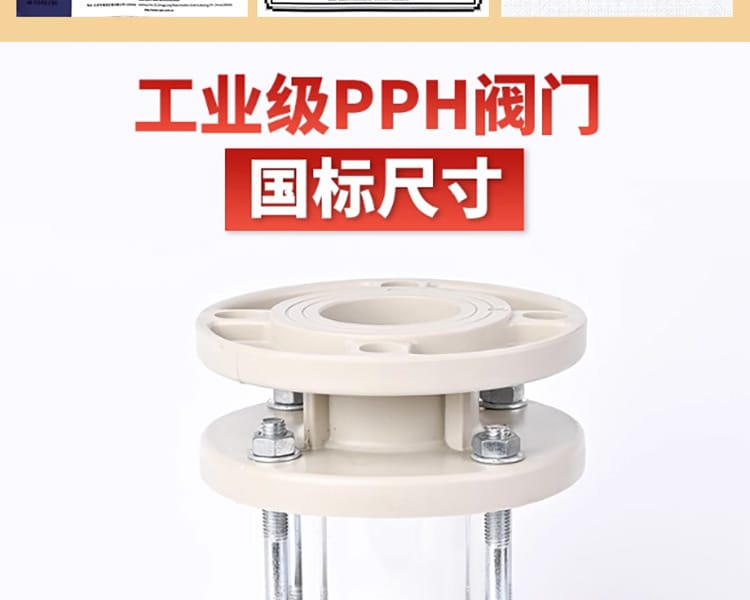

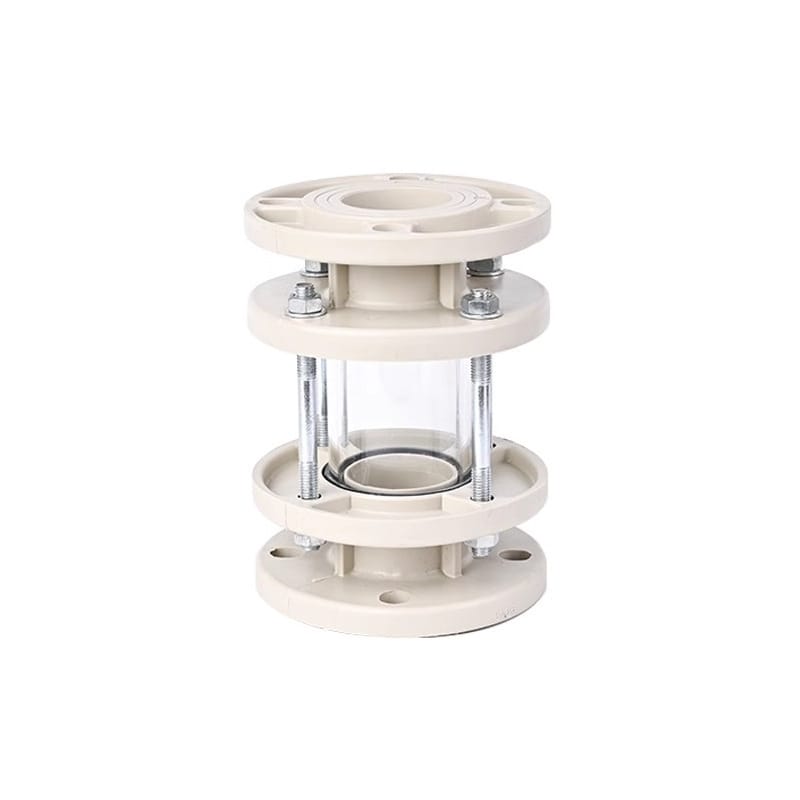

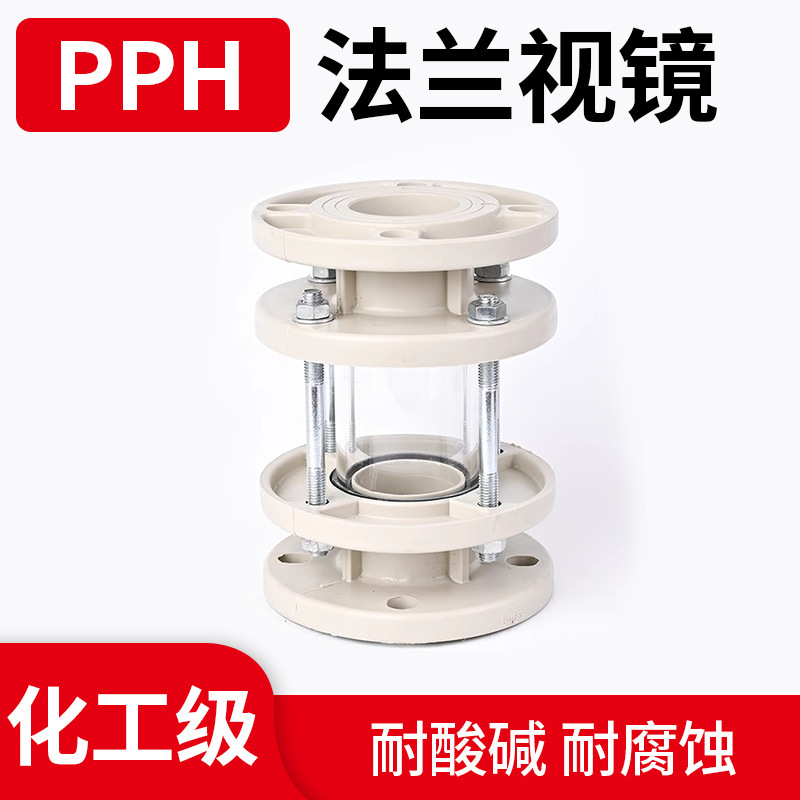

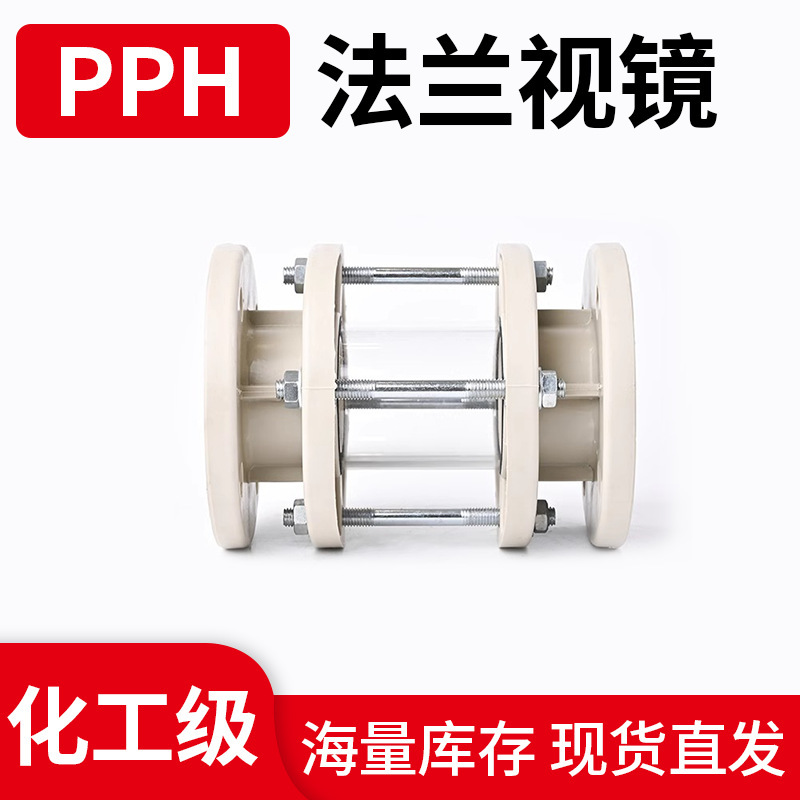

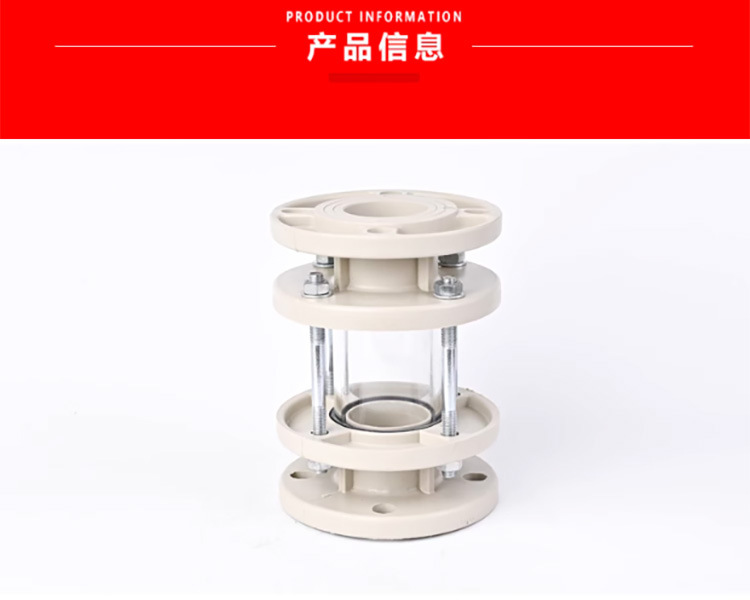

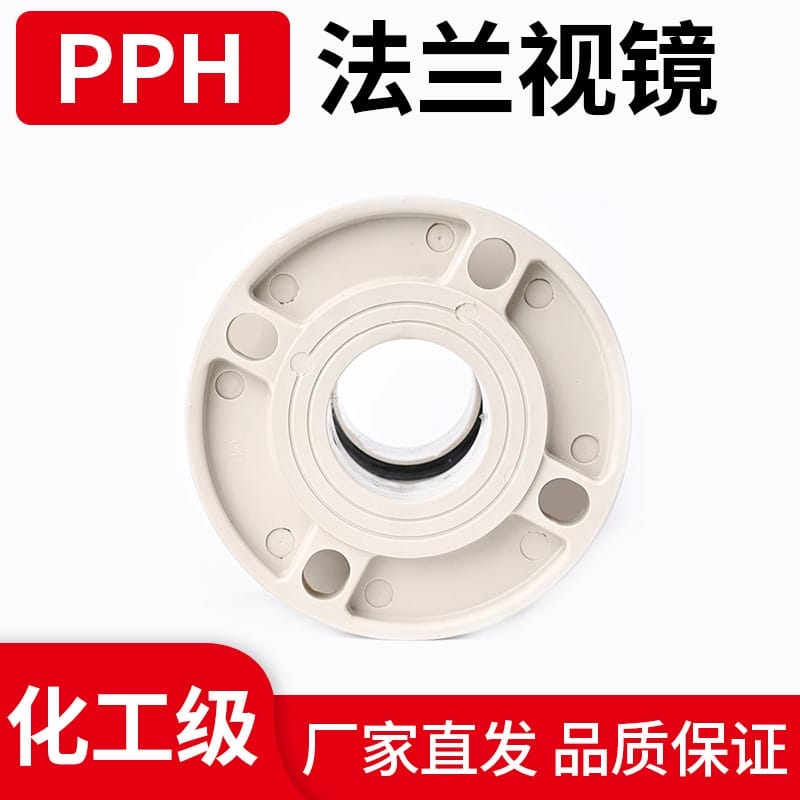

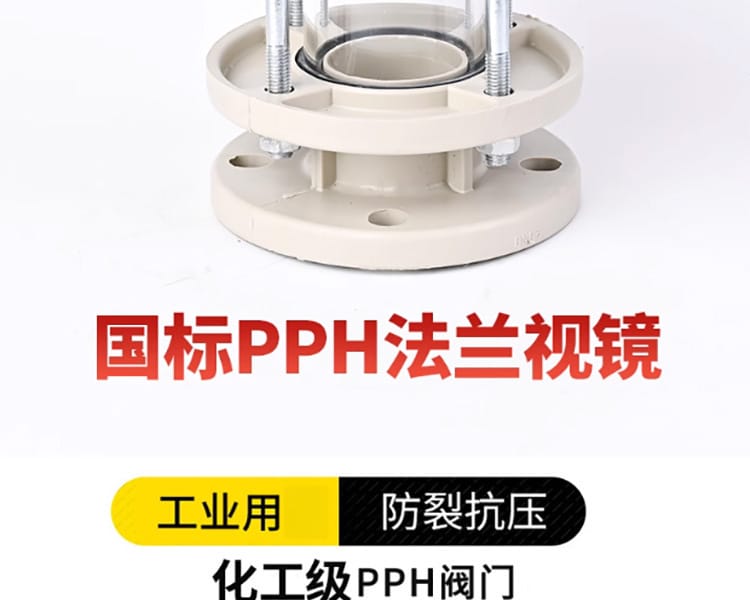

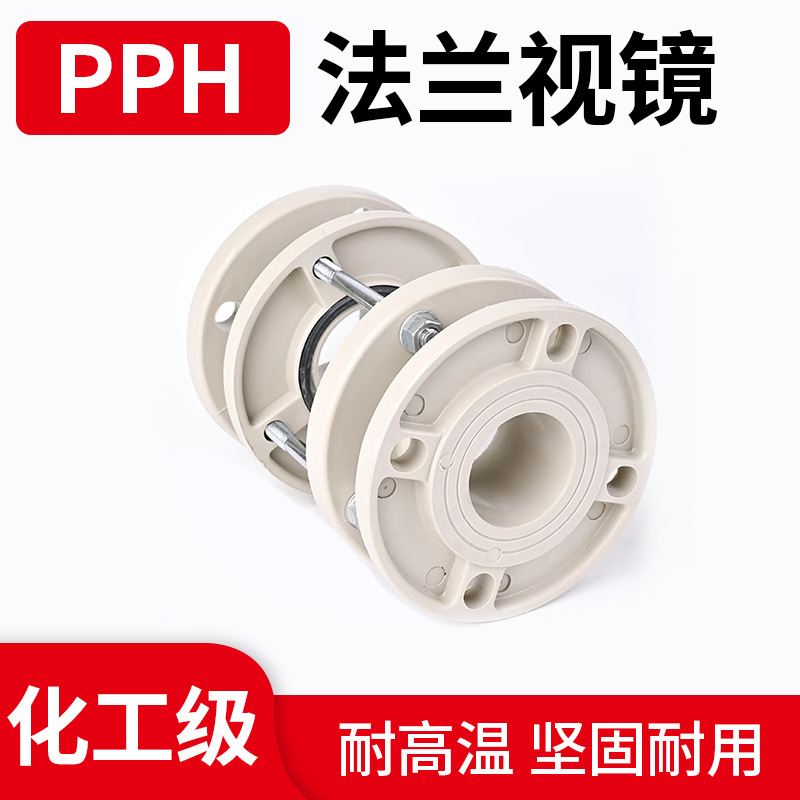

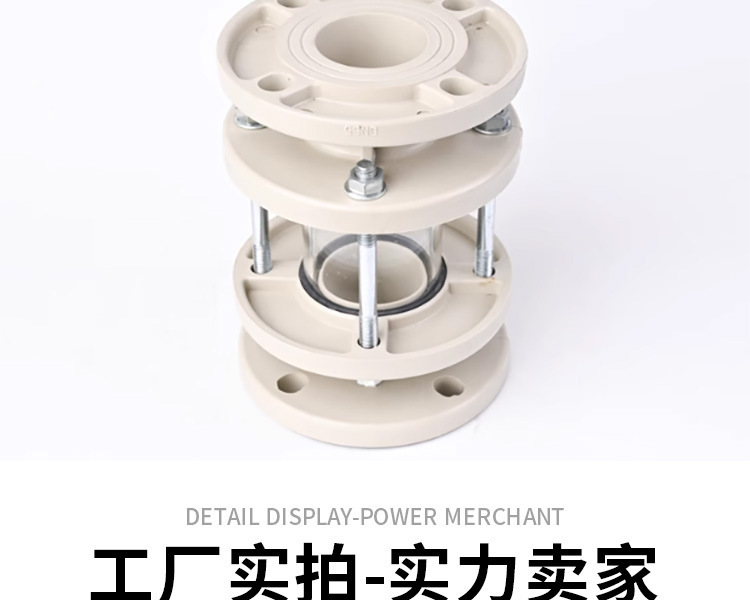

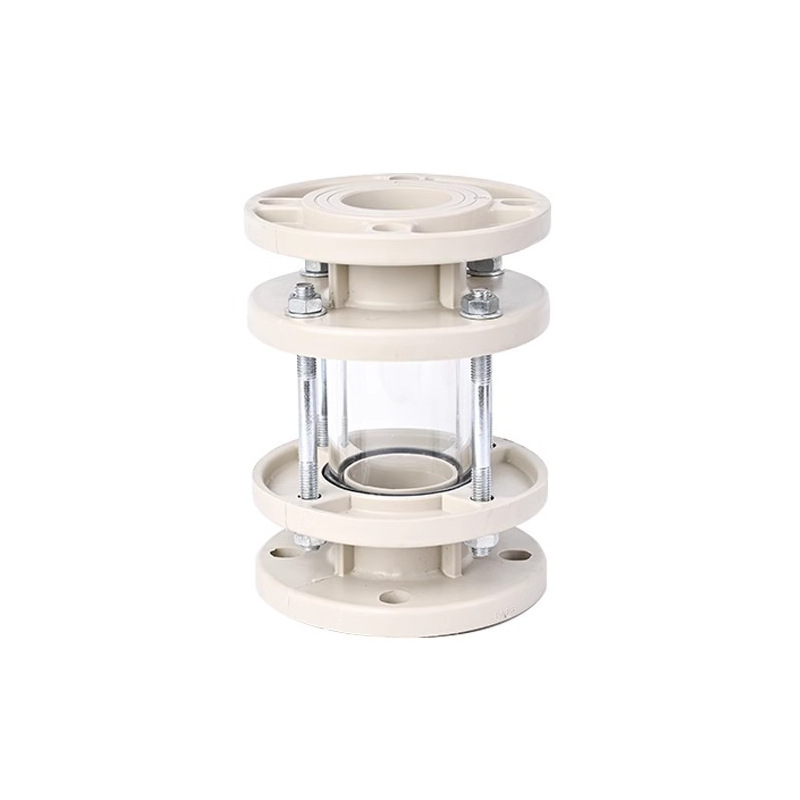

本文档针对上海阔思电子PPH系列管道玻璃透视镜（涵盖DN15、DN25、DN50、DN100、DN200及DN400等完整型号）进行统一说明。该类产品采用均聚聚丙烯作为主体壳体，内部嵌装工业级耐压玻璃，主要用于化工、水处理及部分食品制药管路的介质流向与液位观察。设计逻辑以材料耐受性为核心，各型号在接口尺寸与壁厚上按国标分级，实际选型需结合管线管径与介质属性匹配。

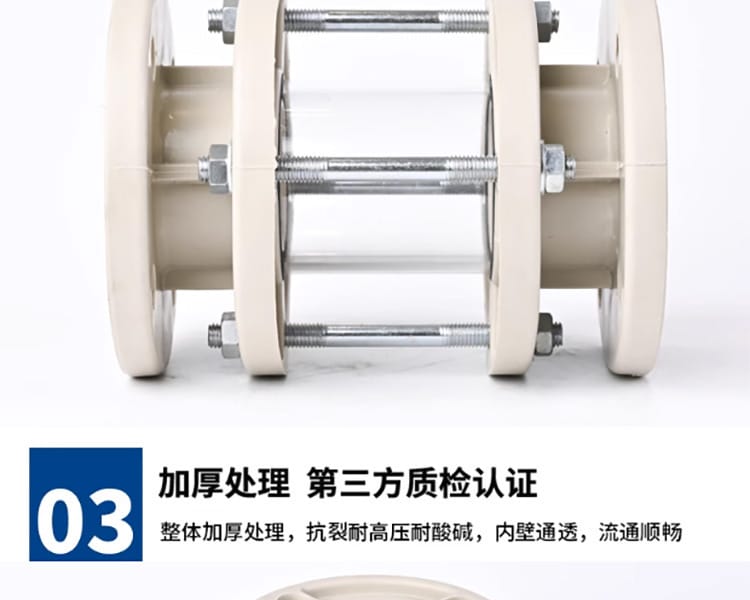

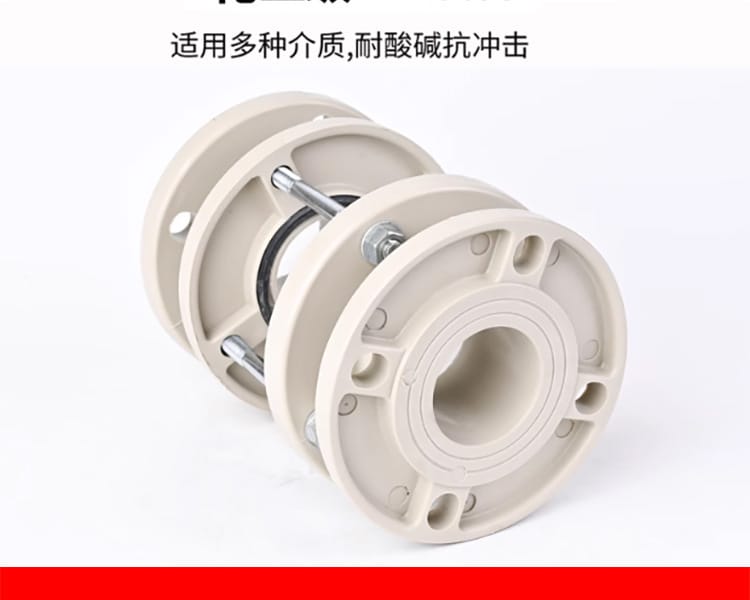

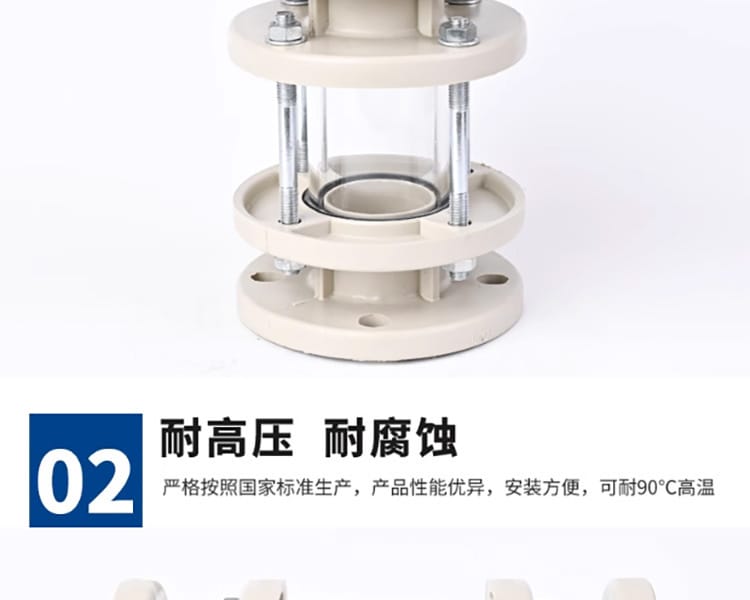

主体材质选用全新PPH料，分子结构经定向改性后提升了抗冲击强度与耐温上限。该材料在常温至九十摄氏度区间内对多数无机酸碱盐溶液保持稳定，老化速率显著低于普通PVC或FRPP产品。壳体采用加厚一体成型工艺，内壁粗糙度低，流体通过时不会产生明显的涡流或滞留区，适合连续性输送工况。生产端依托标准化车间与认可实验室检测流程，关键尺寸公差控制严格，批量供货时一致性较高。
参数设定围绕连续运行安全边界展开，实际使用需将系统峰值工况保留百分之二十以上的余量。以下数据覆盖全型号基础规格，特殊非标尺寸需另行确认加工周期。各项数值直接对应现场装配与工况核算，阅读时需关注材料与尺寸的交叉限制。
| 参数项目 | 技术指标与说明 |
|---|---|
| 适用口径范围 | DN15至DN400，覆盖常规工艺管路与大流量排放主管道。 |
| 最高工作温度 | ≤90℃，长时间接触高温液体会导致PPH刚性下降，需避免骤冷骤热。 |
| 视窗玻璃材质 | 高强度工业耐压玻璃，透光率满足目视观察需求，不用于光学测量。 |

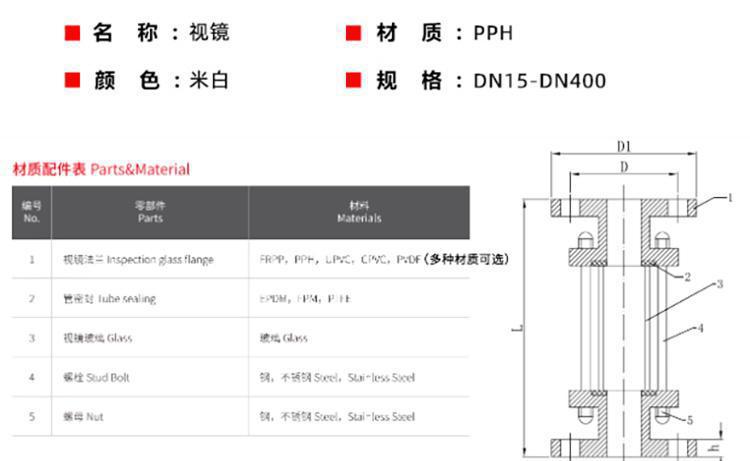

| 法兰配套材质 | 可选FRPP、PPF、LPVC、CPVC或PVDF，随主管道材质一致选配。 |
| 密封垫片选项 | EPDM适配水相体系，FPM与PTFE适配部分有机溶剂及强腐蚀介质。 |
| 紧固件配置 | 碳钢镀锌或不锈钢螺栓螺母，外露金属件需做好防酸碱涂层处理。 |

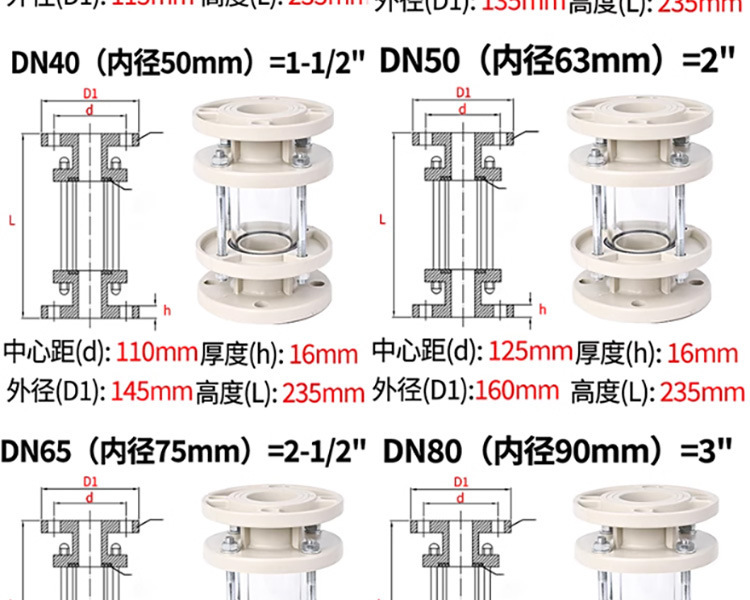

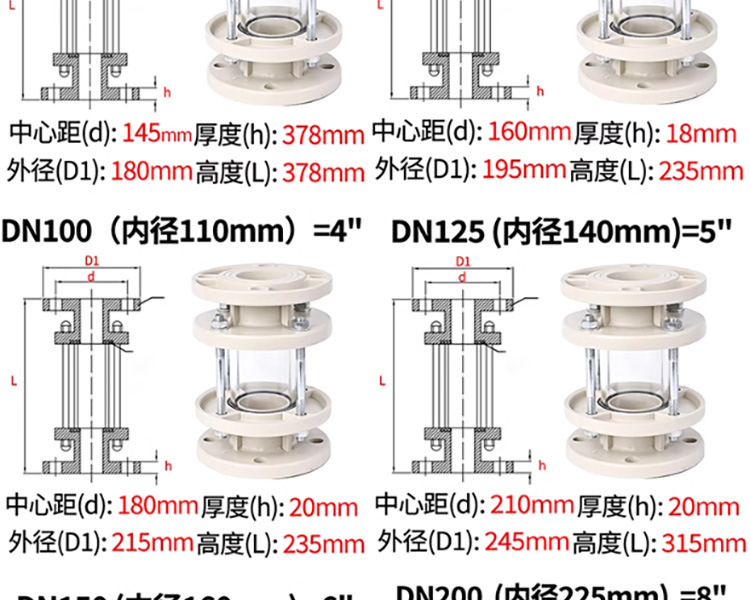

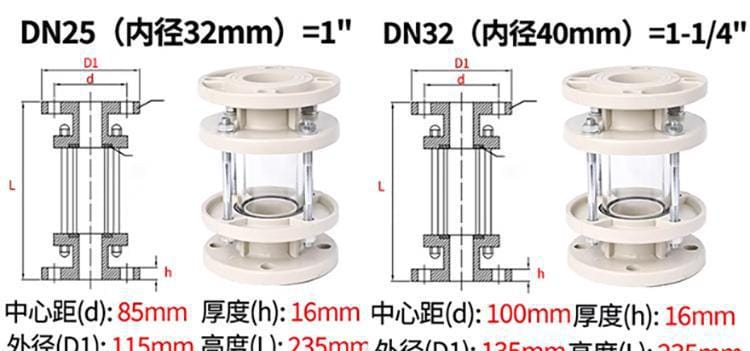

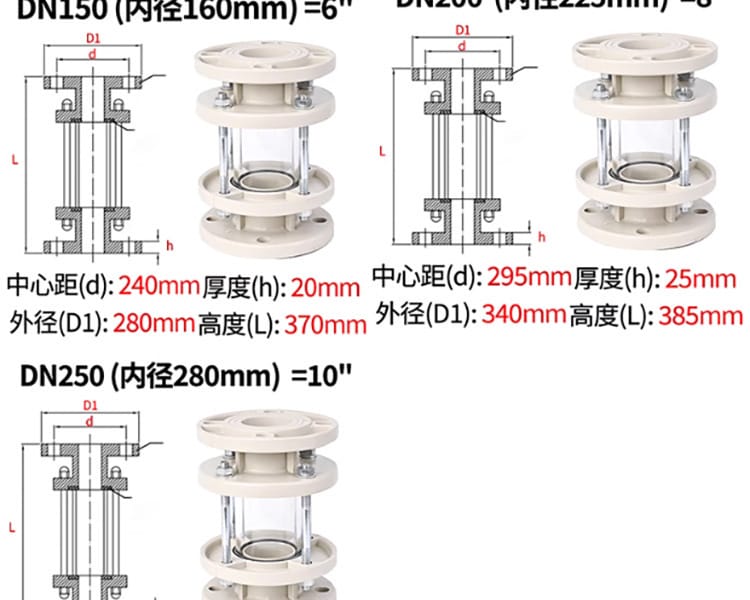

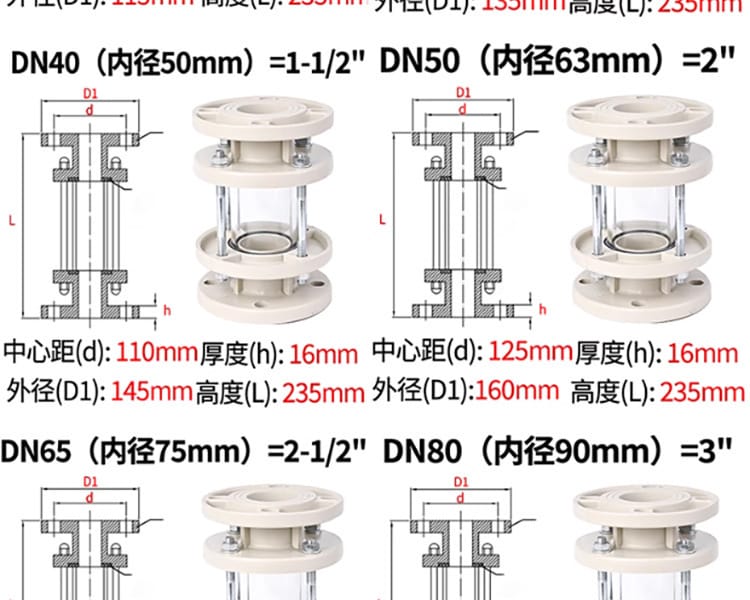

| 规格DN | 中心距d/mm | 厚度h/mm | 外径D1/mm | 高度L/mm |
|---|---|---|---|---|
| DN25 | 85 | 16 | 115 | 235 |
| DN50 | 125 | 16 | 160 | 235 |
| DN100 | 180 | 20 | 215 | 235 |
| DN200 | 295 | 25 | 340 | 385 |
中心距决定了视镜在水平管段中的轴向占用长度，直接影响预留空间与配管长度计算。厚度数值反映壳体抵抗外压失稳的能力，口径越大所需壁厚呈几何级增长。外径与高度数据用于核对法兰孔位布局与检修通道净空，现场吊装或人工搬运时需参照总重估算受力点。
该产品定位明确，主要解决腐蚀性介质管道中无法直观判断流动状态的痛点。在化工与石化厂区，常用于配制罐出料线、酸碱中和池进出口管道的在线观察。环保水处理系统内的废水排放渠、反渗透清洗回路也大量采用此类视镜监控流速与杂质状态。制药与食品车间利用其卫生许可资质，配合纯水洗管线进行洁净度目视校验。电镀、冶金与造纸行业的废液收集总管则依靠大口径型号跟踪沉淀物走向。
该型号并不适用于所有液体环境。输送强氧化剂、浓硫酸、苯类有机溶剂或含有高浓度悬浮固体颗粒的工况会加速PPH降解或划伤玻璃表面。高温蒸汽管线与压力波动频繁的脉动系统同样不适合安装，此时应改用不锈钢视镜或磁翻板液位计。选型前必须核对介质的化学兼容性表与温度曲线，确认无排斥反应后再投入试用。
安装质量直接决定使用寿命。管道预制阶段需保证视镜接口两侧的法兰面平行度，错位超过两毫米会导致玻璃受剪切力而破裂。密封垫片的选择必须与介质属性完全匹配，错误搭配会在通液初期发生溶胀或脆化。紧固过程需按对角线顺序分三次拧紧，初次预紧达到标准扭矩的百分之五十，二次补紧至百分之八十，最终定扭矩完成锁固。安装点位需预留至少三百毫米的操作空间，便于后续扳手作业与镜片擦拭。现场应避免阳光直射部位或存在剧烈机械振动的设备底座旁。
日常运维需建立明确的检查节点。连续运行期间严禁突破九十摄氏度的设计上限，压力值不得超过材质允许的安全承压范围。运输与拆卸环节必须轻拿轻放，玻璃视窗属于精密观测元件，侧向撞击极易产生微裂纹。建议每季度执行一次密封性巡检，重点核查垫片边缘是否发白粉化以及螺栓螺纹是否滑丝。遇到强氧化性或含固量较高的介质投放前，务必加装前置过滤网拦截大颗粒杂物。本产品仅承担流体可视化功能，绝对不可替代安全阀、压力表或任何承压容器的结构强度。长期停机重启前，需先进行低压注水保压测试，确认无渗漏现象后方可恢复额定负荷运行。
不同工况优先选择的型号规格遵循以下逻辑。小流量实验台与仪表伴热线路优先采用DN15至DN50型号，该规格流通截面积适中，压损可控且更换成本较低。主工艺管线与反应釜进料管通常选择DN80至DN200规格，兼顾观察视野与管道强度，是工厂最通用的配置。大型污水处理站与冷却塔循环水主管道直接选用DN250至DN400大口径型号，可清晰观测水面波动与气泡分布。密封件选配方面，纯水与中性废水系统直接使用EPDM垫片即可满足十年以上寿命。涉及醋酸、次氯酸钠或部分有机溶剂的管路，需升级至FPM或PTFE材质以防溶胀。若介质温度长期处于七十摄氏度以上，建议将碳钢紧固件替换为304或316L不锈钢，并重新核算法兰螺栓拉伸强度。选型完成后按介质清单复核一遍兼容性，确认无误再下单采购。
