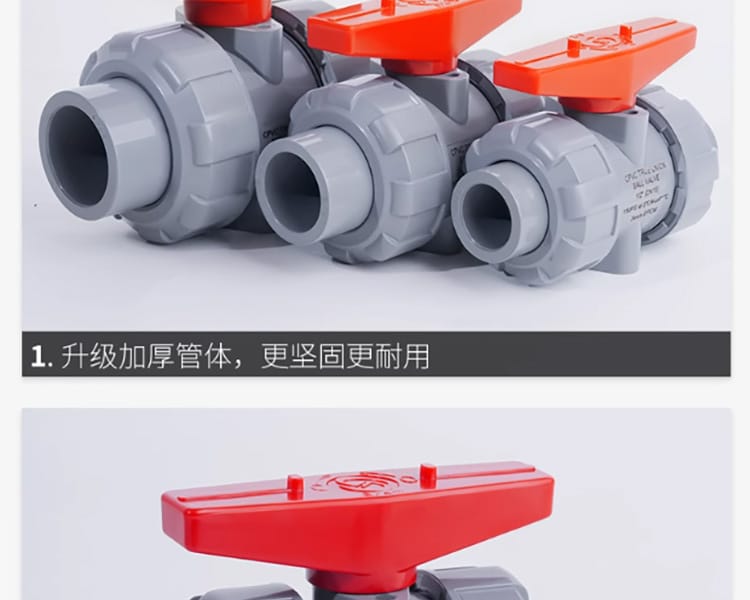

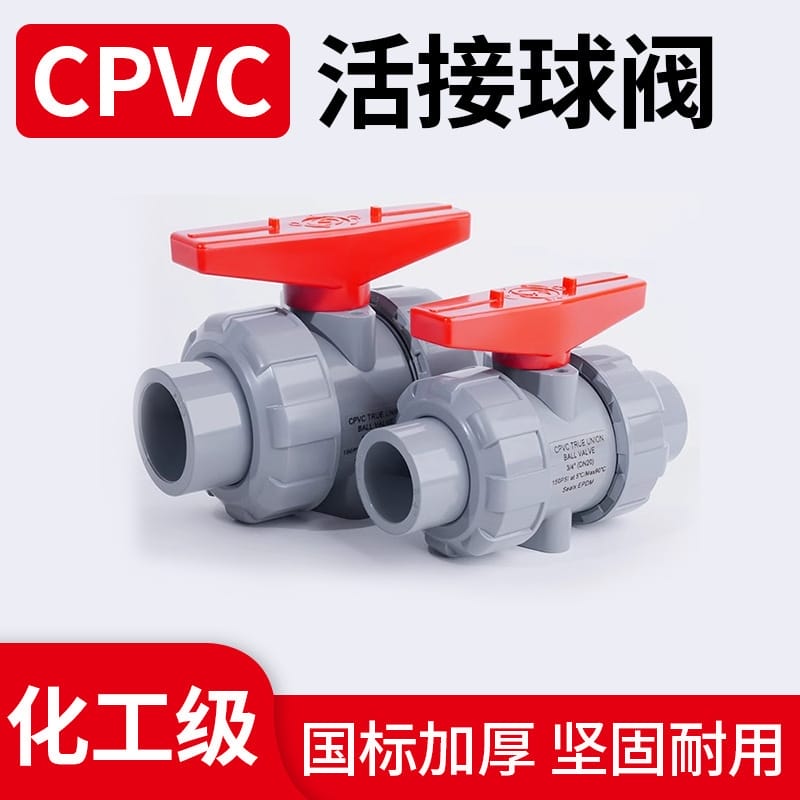

本文档对应原料[id=3845]所指的“CPVC灰色工业耐高温胶粘耐酸碱活接球阀PN16由令阀”系列，完整覆盖DN15至DN100共九个规格型号。该系列产品基于同一套注塑模具与材料配方开发，差异仅体现在通流截面积、承口匹配尺寸与配套手柄力臂长度上。现场管线布局时，工程师通常会根据介质流速阈值与管道承重节点进行逐级放大选型。本说明将材料物性、承压逻辑与安装边界拆解如下，便于采购与技术负责人建立准确的工况匹配预期。

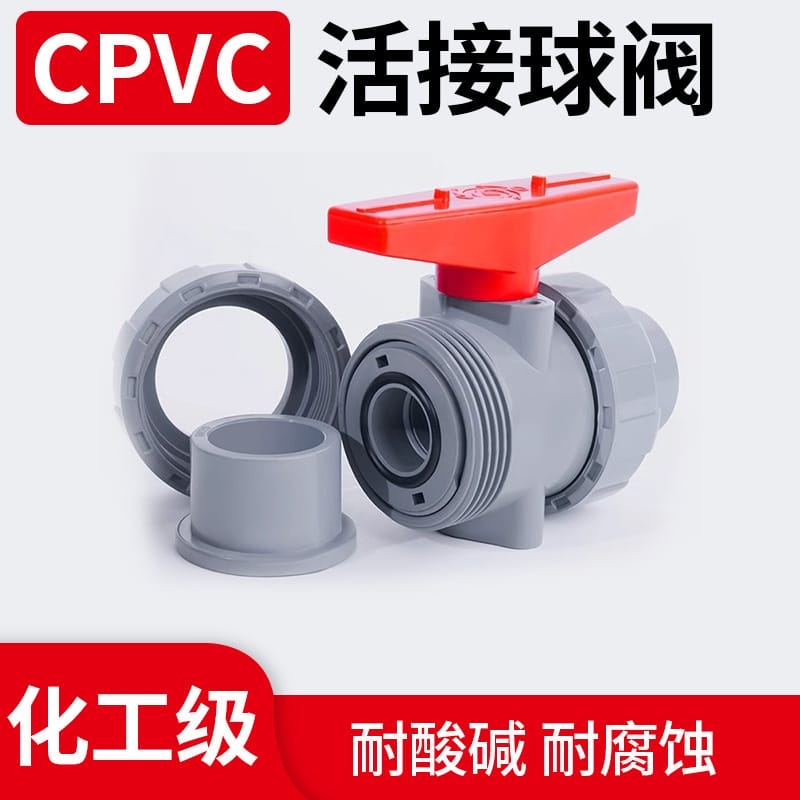

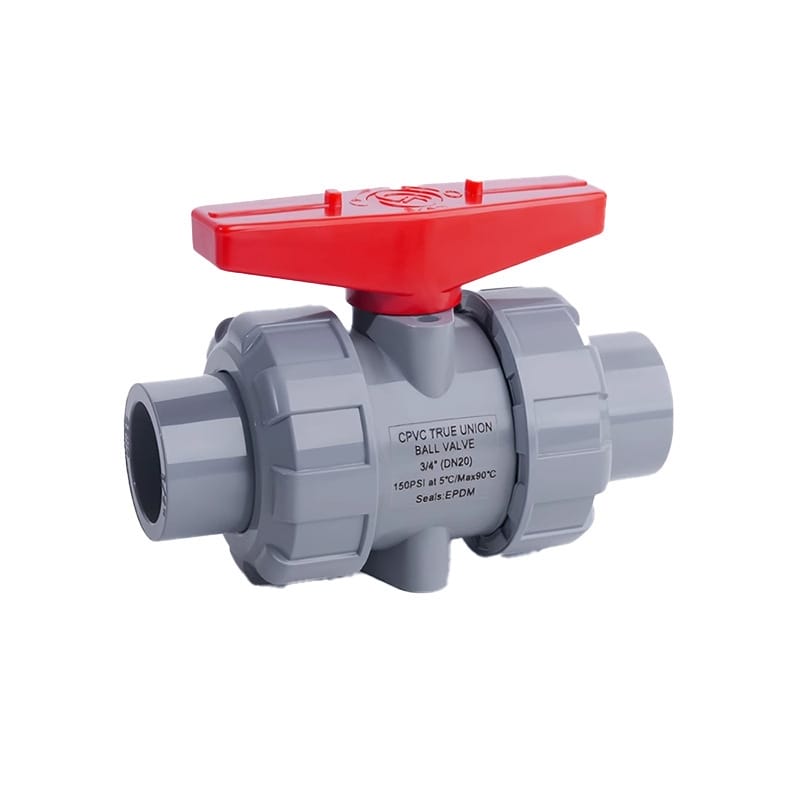

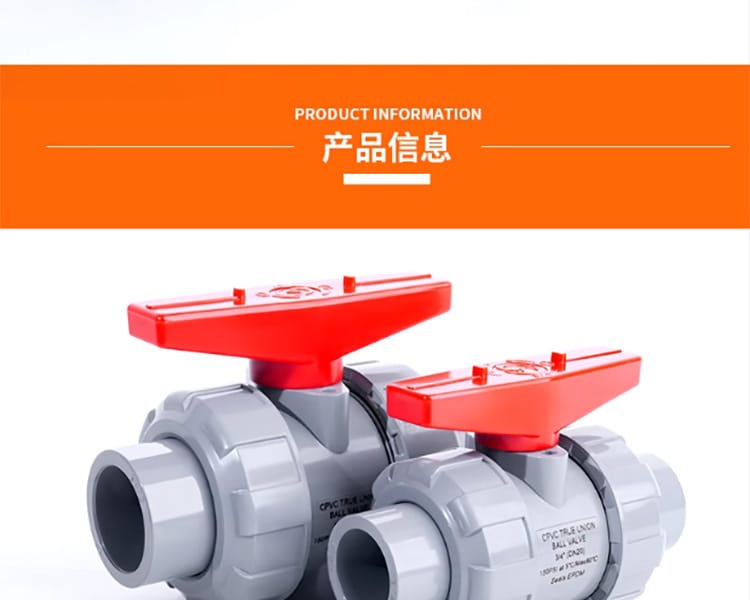

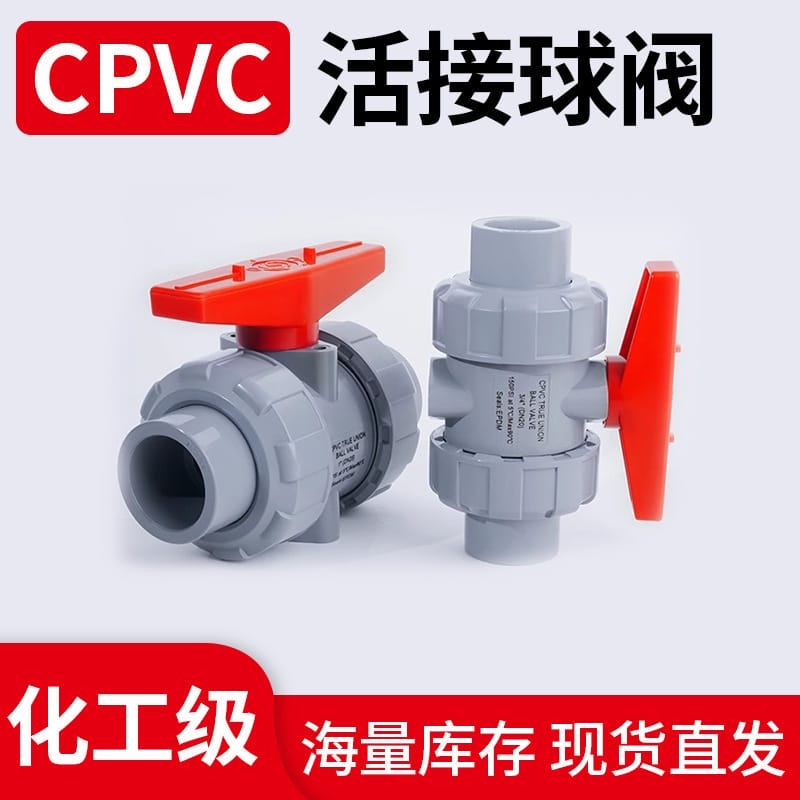

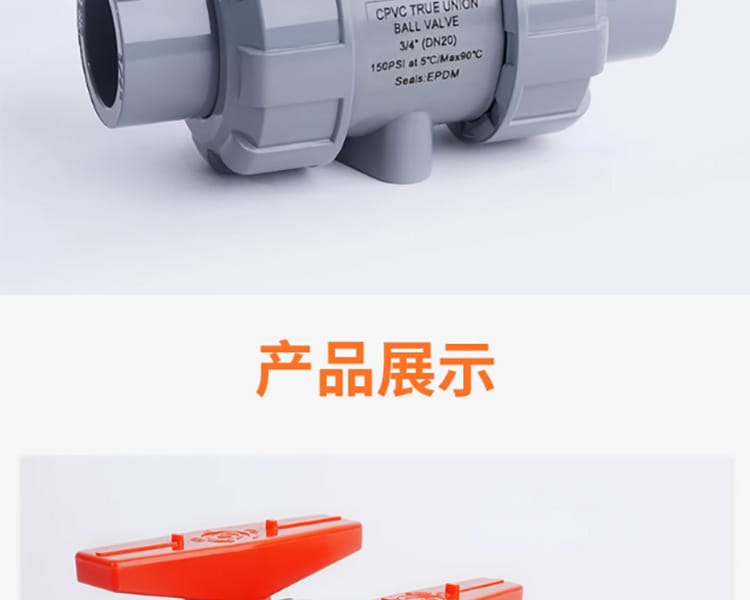

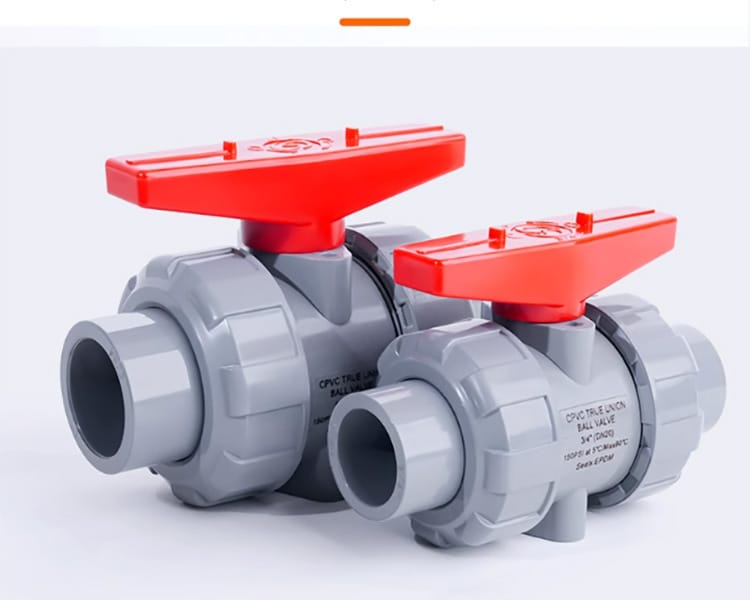

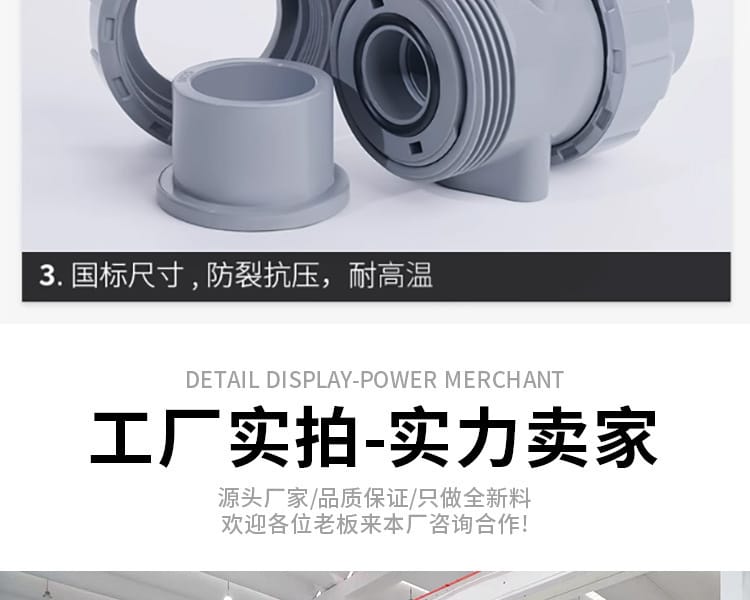

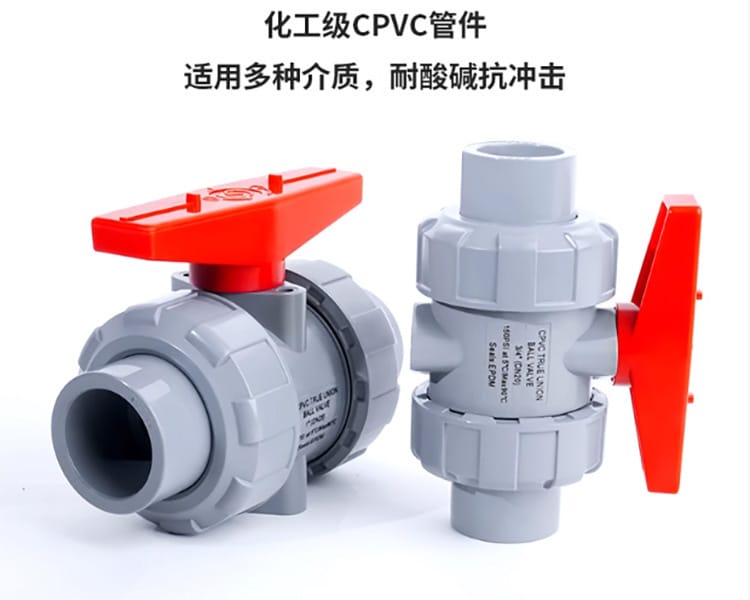

CPVC（氯化聚氯乙烯）材质内部含有较高比例的氯原子，这种极性分子结构使得浅灰色阀体在接触各类无机酸碱盐溶液时表现出明确的化学惰性。产品采用双活接设计，也就是行业内俗称的由令或油任结构，两端螺纹压盖配合弹性密封圈，能在不切断主管道的前提下完成整体拔插。这种模块化思路直接省去了后期更换内件时的切割工序，大幅压低运维成本。
参数背后的取舍在于耐压等级与耐温极限的动态平衡。标称PN16代表常温下的最大允许工作压力，但高分子材料的屈服强度会随温度上升而衰减。实际工程必须对照压力温度曲线来设定安全阈值，而不是单纯依赖铭牌上的静态额定值。选材时务必以介质化学兼容性为第一准入条件，再叠加压力余量进行校核。

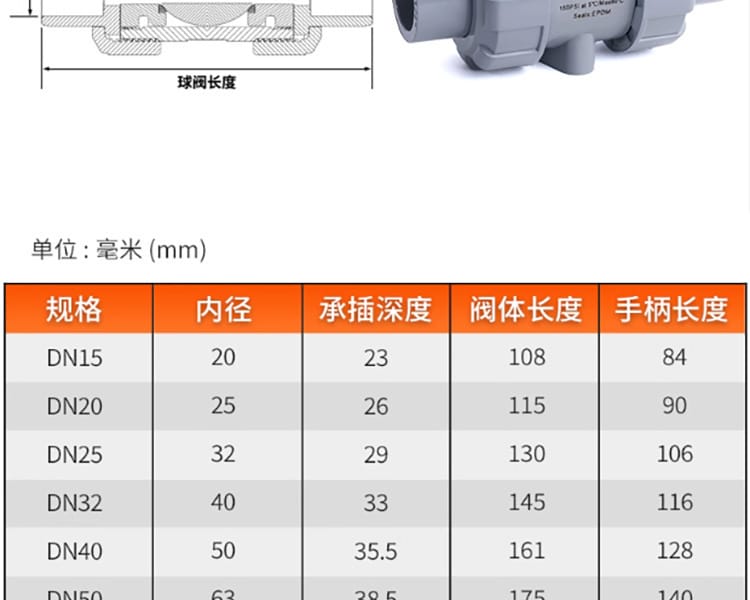

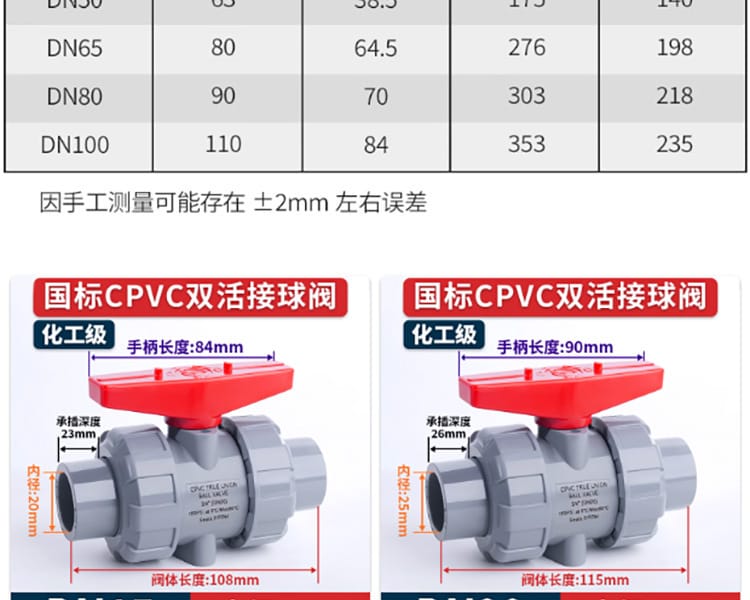

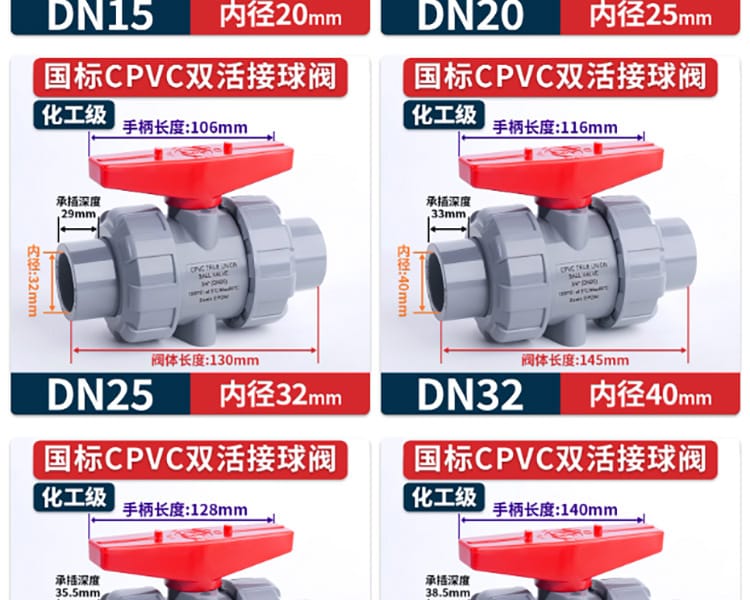

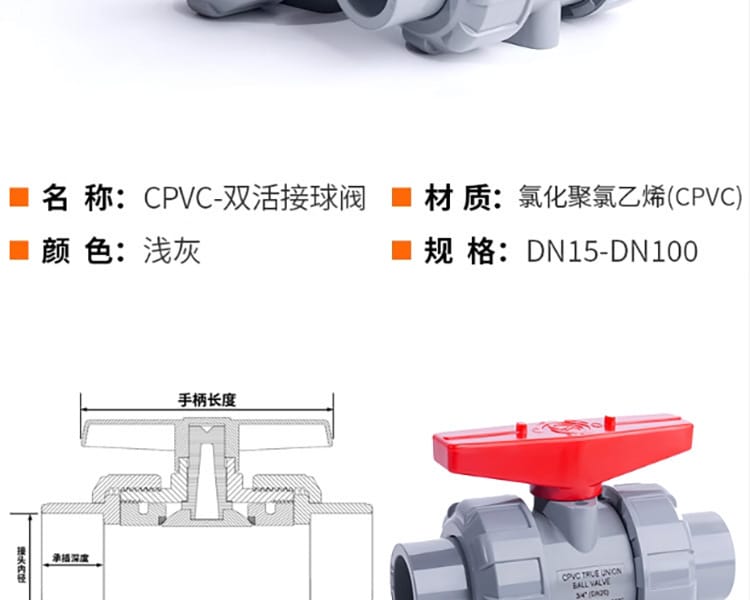

本系列按通流口径分为九个独立型号，各型号的几何尺寸与承压基准统一遵循国际通用标准体系。手工测量公差控制在正负两毫米范围内，系统设计时需预留装配间隙。具体对应关系如下表所示。
| 型号规格 | 公称内径(mm) | 承插深度(mm) | 阀体总长(mm) | 手柄长度(mm) | 适用工作压力(℃) |
|---|---|---|---|---|---|
| DN15 | 20 | 23 | 108 | 84 | 90℃/PN16 |
| DN20 | 25 | 26 | 115 | 90 | 90℃/PN16 |
| DN25 | 32 | 29 | 130 | 106 | 90℃/PN16 |
| DN32 | 40 | 33 | 145 | 116 | 90℃/PN16 |
| DN40 | 50 | 35.5 | 161 | 128 | 90℃/PN16 |
| DN50 | 63 | 38.5 | 175 | 140 | 90℃/PN16 |

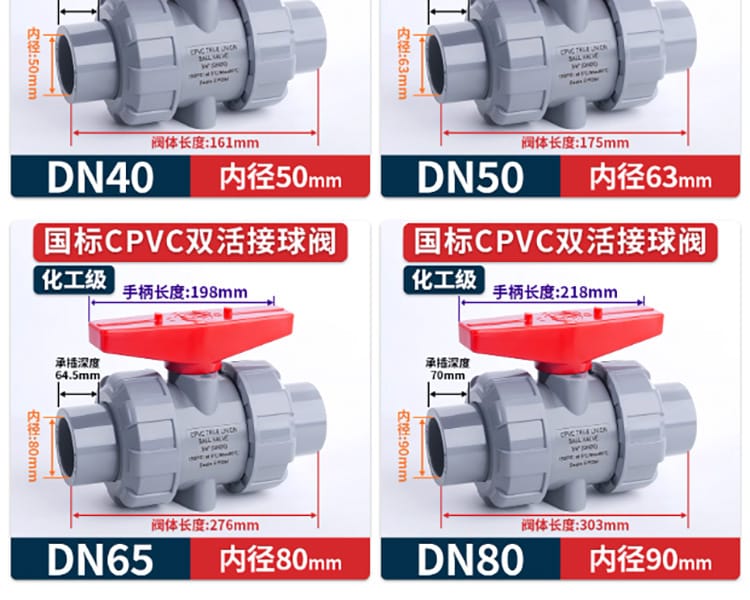

| DN65 | 80 | 64.5 | 276 | 198 | 90℃/PN16 |
| DN80 | 90 | 70 | 303 | 218 | 90℃/PN16 |

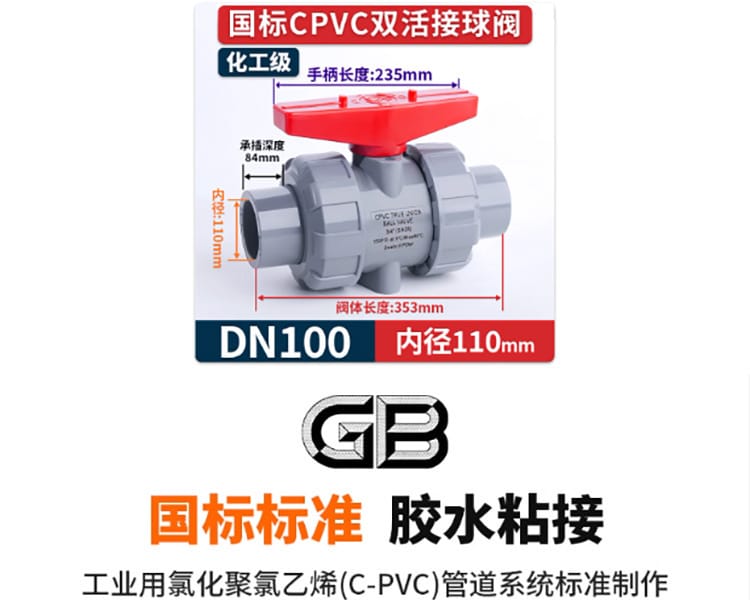

| DN100 | 110 | 84 | 353 | 235 | 90℃/PN16 |

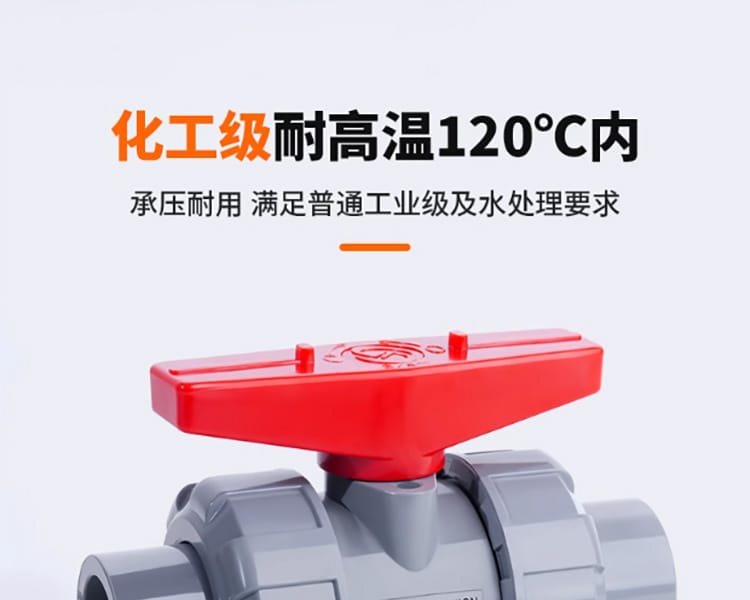

表格中的承插深度直接决定胶粘剂的结合面积。口径越大需要的浸润表面积呈线性增长，因此DN50以下与DN65及以上在固化周期上需要做出严格区分。耐压指标标注为五摄氏度工况下的PN16，若介质温度逼近九十摄氏度上限，内部液压需相应下调。材料短时耐热极限可达一百二十摄氏度，但这属于非承压状态下的物理耐受参考，严禁作为持续运行依据。
化工介质输送管线对金属管道的腐蚀速率非常敏感。CPVC材质的优势不在于极端高压，而在于其在宽泛pH值区间内的稳定性。选型时工程师通常会优先评估介质清单，排除强氧化性物质后再介入方案。
不同行业的介质成分复杂度差异较大。制药与新能源领域对离子析出率有明确要求，该阀体表面光滑无死角的设计能有效降低颗粒滞留风险。施工方在实际接管时，应当以介质化学兼容性报告为第一准入条件，而非仅参考压力等级。高纯度场景建议增加在线电导率监测点，验证接头处是否存在微渗析现象。

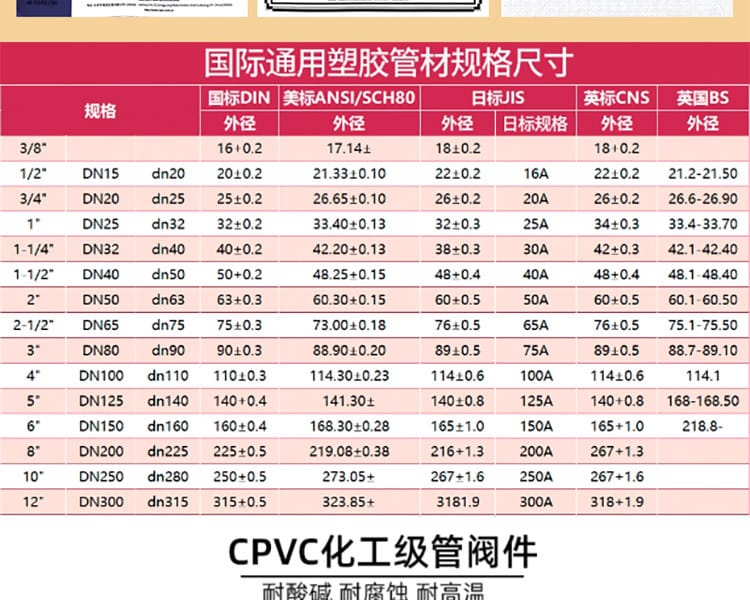

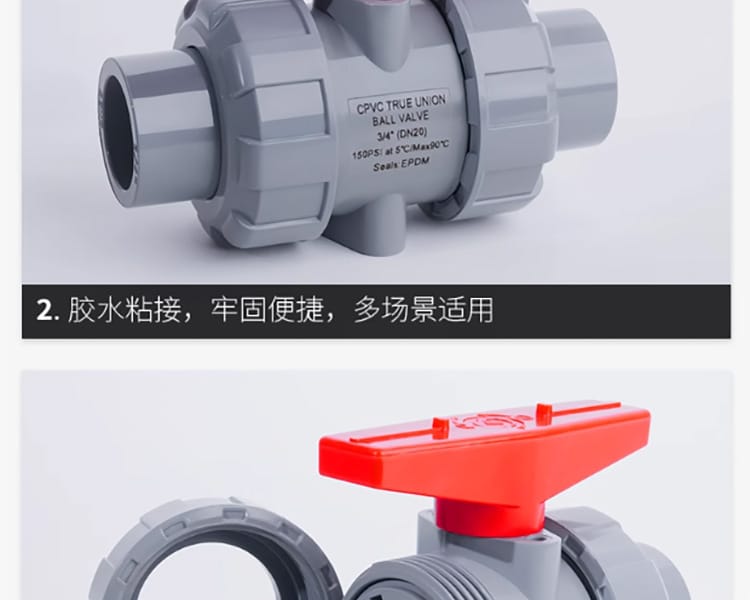

活接结构的密封质量高度依赖前期表面处理与胶水交联反应。管道外径与阀门承口的匹配度是施工前提，必须符合DIN、ANSI或JIS对应标准的公差带要求。环境温湿度会直接影响专用溶剂型胶水的挥发速度与聚合效率。
胶水粘接的本质是聚合物链段的相互扩散与缠结。缩短固化时间会导致界面强度不足，未来介质渗透容易引发渗漏点。大型口径阀门的重量分布也较为集中，现场支架布置必须避开活接受力面，将其独立悬吊支撑。承插到位后需在管材端面画出对齐标记线，便于后期巡检时快速判断是否发生过轴向滑移。
日常巡检与维护的核心在于密封件状态与机械应力的释放。EPDM密封圈在长期浸泡后可能出现轻微溶胀或硬化，这是高分子材料的自然老化过程，属于正常寿命消耗范畴。
参数合规只是基础，现场实际工况的波动往往超出实验室测试范围。管线振动、水锤冲击以及介质浓度的周期性变化都会加速连接部位的老化。定期校准压力表读数并记录泄漏痕迹，比盲目提高管材壁厚更能延长系统服役周期。选型计算时必须引入百分之十的安全系数，用以吸收瞬时压力峰值与材料蠕变效应。
某半导体厂蚀刻车间的氢氟酸回收管线原采用不锈钢衬氟阀门，因频繁发生根部焊缝腐蚀穿孔而停产改造。工程师最终选用DN50规格的CPVC双活接球阀，配合EPDM耐腐蚀阀座替代原有方案。介质温度控制在六十摄氏度以内，流量维持在常规工业标准。活接结构使后续滤芯更换时间从六小时压缩至四十分钟，且全年未出现介质交叉污染事件。
城市污水处理厂好氧池曝气系统需要大量投加次氯酸钠进行消毒抑菌。该药剂浓度约百分之十，常温常压输送。项目团队将DN100口径的该系列阀门部署于主管干线，利用其大口径低流阻特性降低水泵扬程损耗。安装时严格按照四十八小时固化期执行，并在活接外侧加装防坠链条。运行十八个月后拆解检查，承插面结合层完整，密封圈压缩回弹率保持在初始值的百分之八十五左右。
新能源电池电解液配制车间涉及硫酸与磷酸的精确配比。由于电解液黏度较高且含有微量重金属离子，普通橡胶易被溶解导致启闭力矩骤增。技术组选定DN25型号并定制聚四氟乙烯包覆密封件，同时调整手柄加长杆设计以便人工操作。阀体厚度增加一倍后成功抵御了结晶析出带来的机械咬合风险。这套组合方案在连续运转两千小时后的泄漏测试中数据达标。
用户在管线规划与备件采购阶段经常遇到以下几类参数疑问。以下答复基于材料理化特性与现场实测数据整理，可直接用于技术交底。
关于耐温上限，九十摄氏度是承压红线。高于此温度时材料玻璃化转变点被突破，PN16额定值必须按压力温度曲线折算。固化时间差异主要源于胶水渗透路径的长度，口径每跨越一档，分子量扩散所需时间增加约百分之二十，提前试压极易造成脱粘。活接泄漏通常呈现缓慢渗出状，这是因为螺纹预紧力不足导致微观缝隙开启，并非结构性断裂。替换PPR系统存在根本性工艺冲突，两者分别依赖溶剂型胶粘与热熔融合，管壁熔融温度与收缩率完全不同，强行混用必然引发接头失效。游离氯浓度低于百万分之五时对EPDM影响微弱，一旦超过该阈值建议改用全氟醚橡胶密封件以维持使用寿命。
