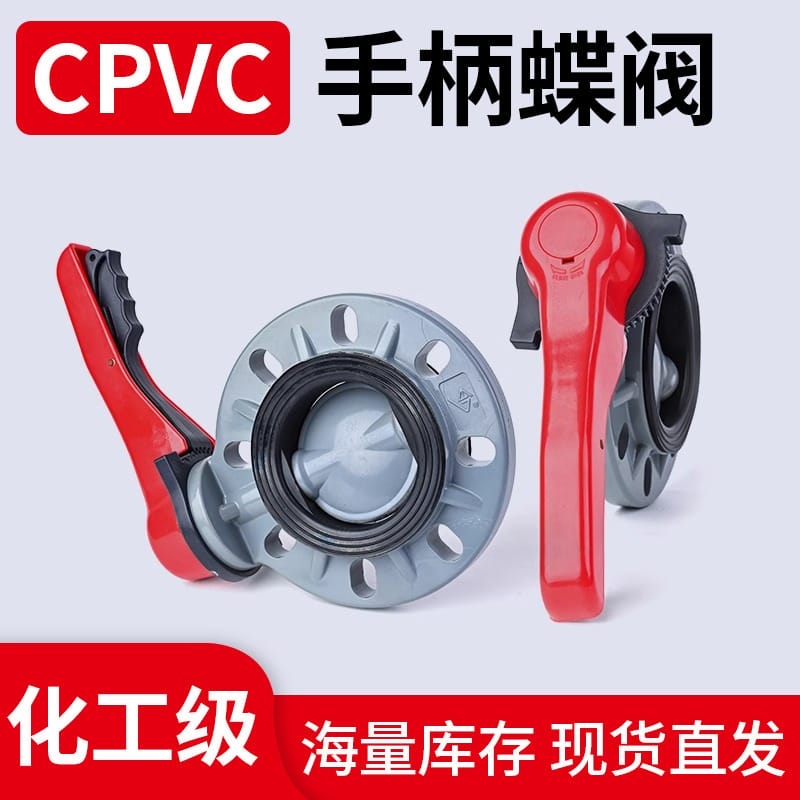

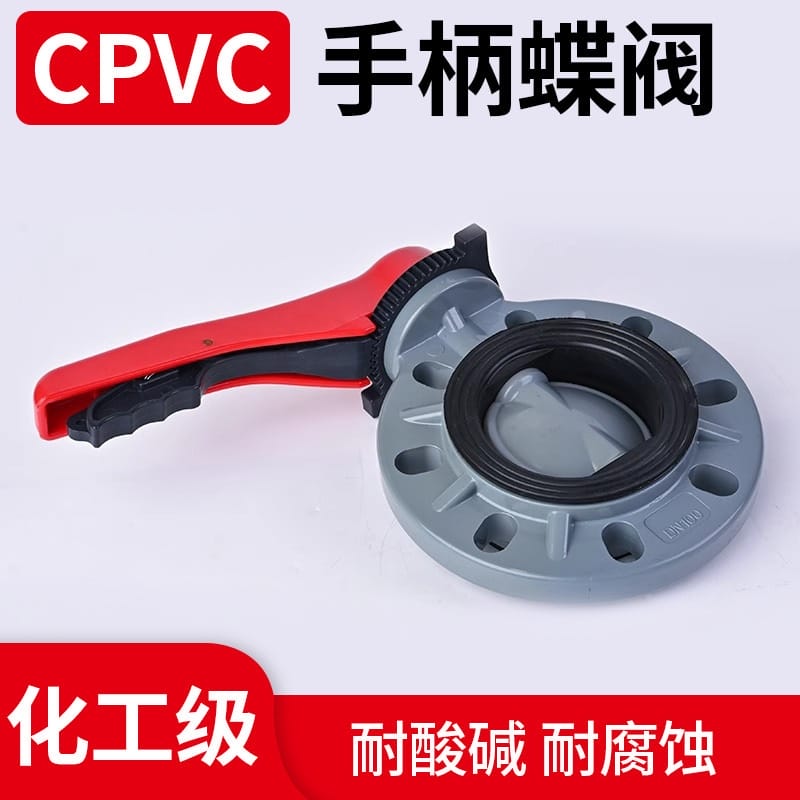

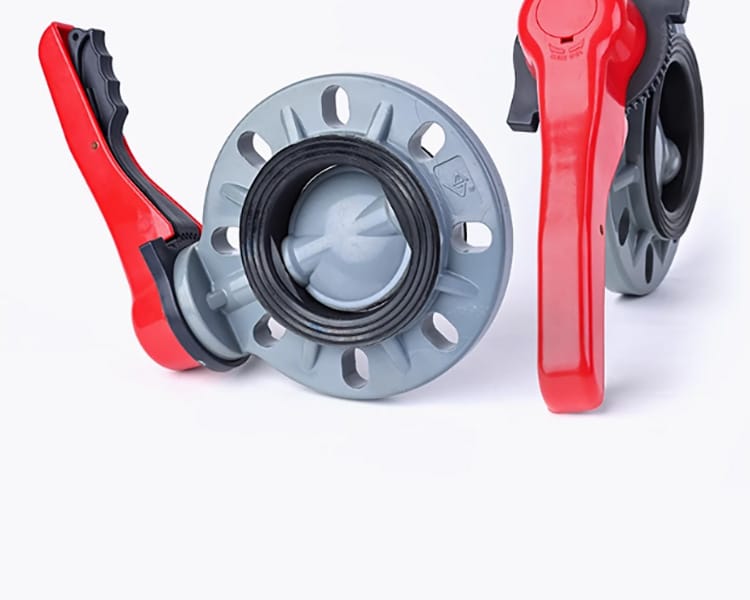

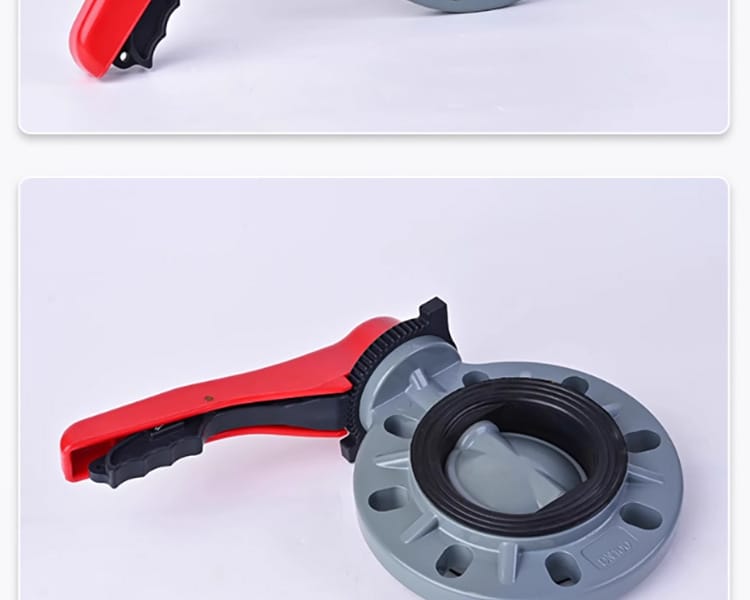

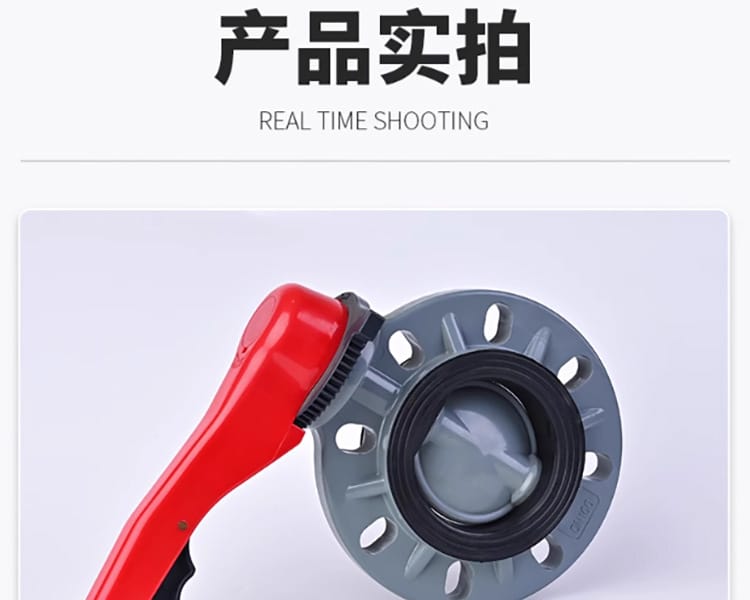

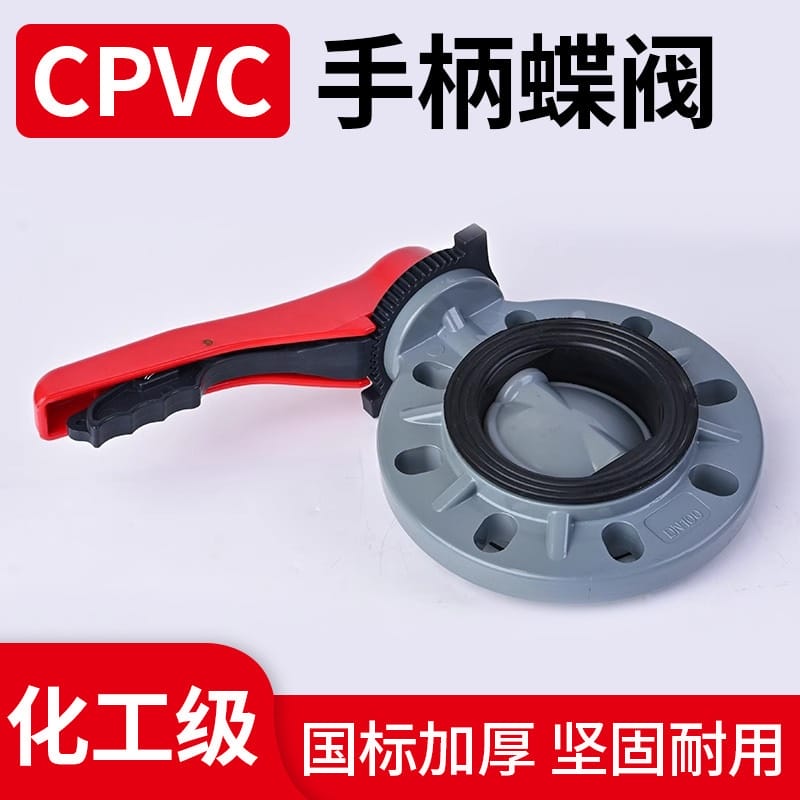

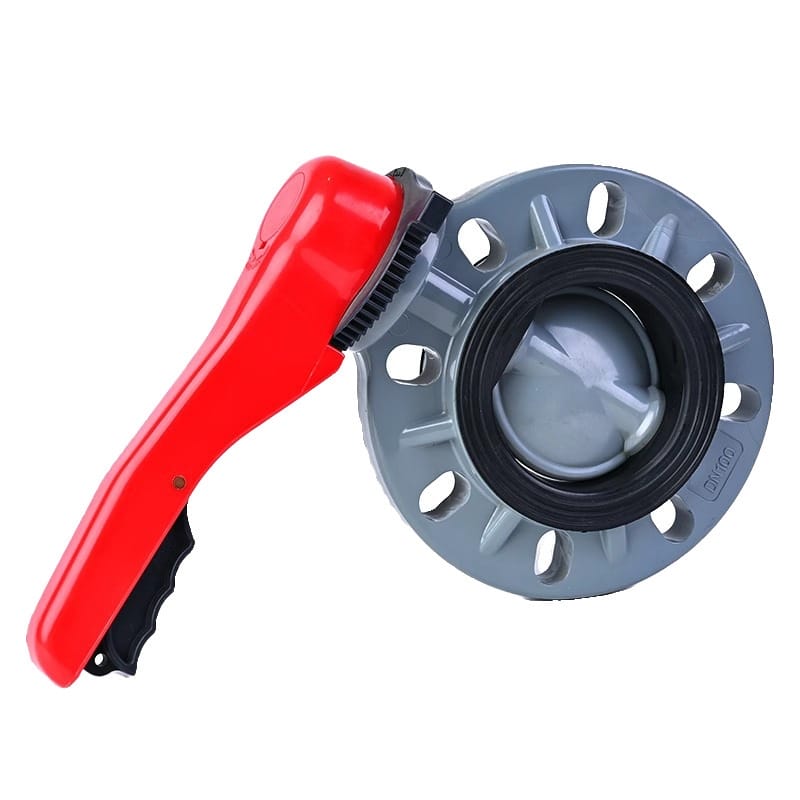

上海阔思电子有限公司这款CPVC手柄蝶阀，按PN16压力等级设计，密封圈标配FPM氟橡胶，阀体为CPVC一次注塑成型。用在化工管路里，它解决两个最常见的矛盾：酸碱介质对阀体的腐蚀，以及温度升高后密封件提前失效。下面把设计和选型时该知道的事拆开讲。

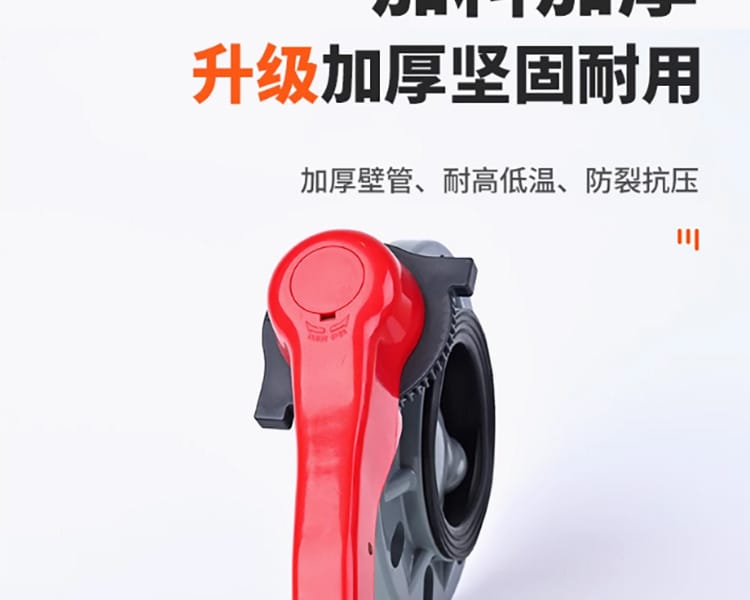

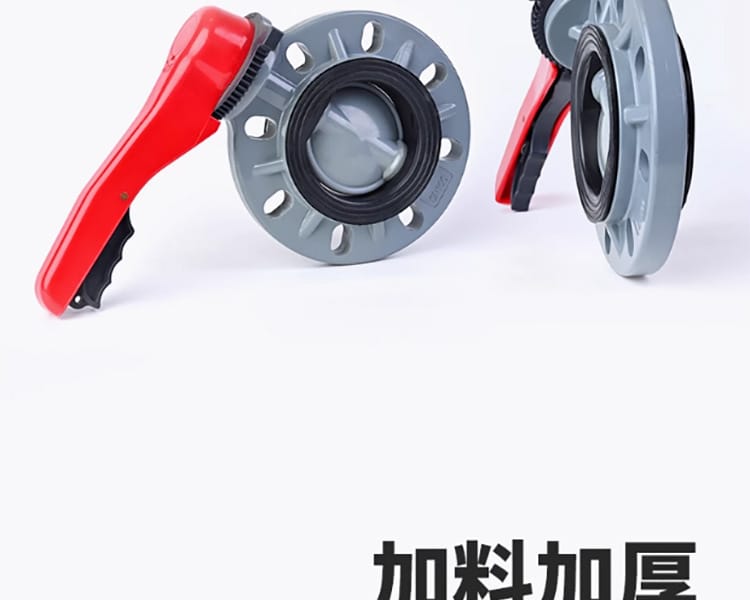

CPVC是PVC的氯化改性产物，氯含量提高后，耐热性和耐化学性都比普通PVC上了一个台阶。这款蝶阀用全新料注塑，阀体不含回收料，长期接触酸碱溶液时，不会因为材料中的杂质析出而加速老化。阀壁做了加厚处理，在PN16公称压力下，抗蠕变和抗冲击表现更稳。

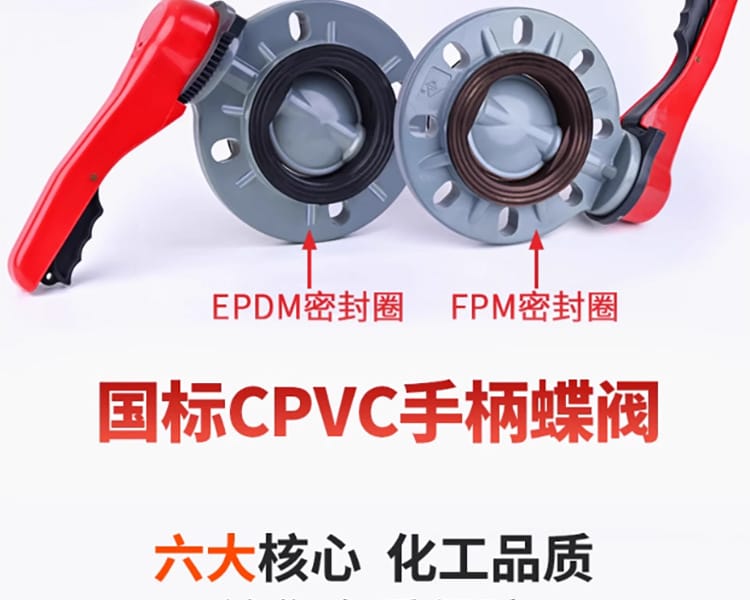

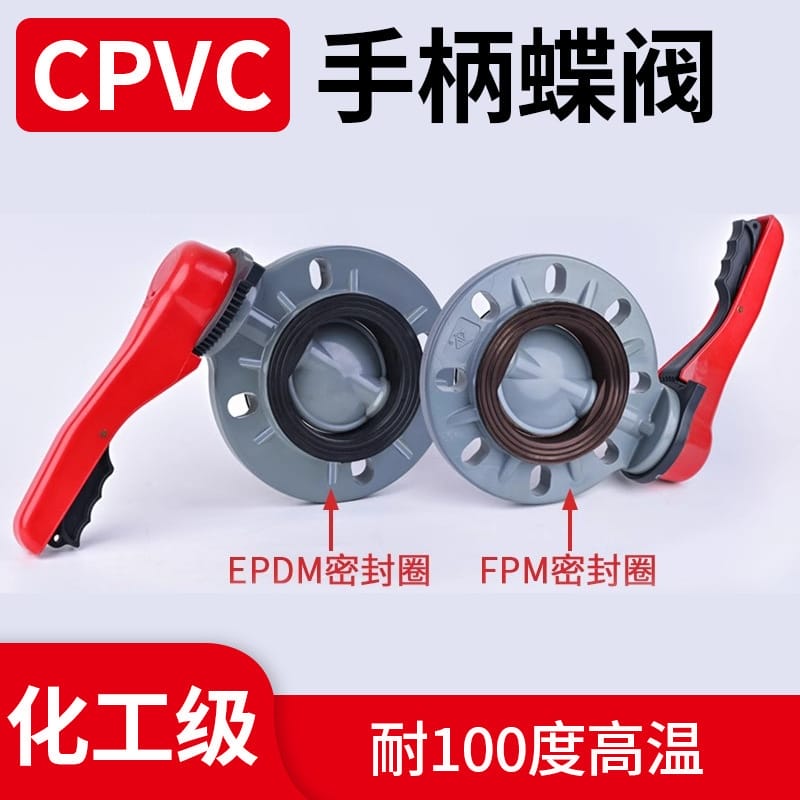

密封圈是这款阀的关键配置。FPM氟橡胶的工作温度上限比EPDM高，短时可到150℃以上，对油类、芳香烃和多数酸碱有很好的耐受性；EPDM则更适合热水、蒸汽和某些极性介质。两者都可用在这款阀上，选型按介质温度和化学性质决定。
其余几个特点归纳如下：

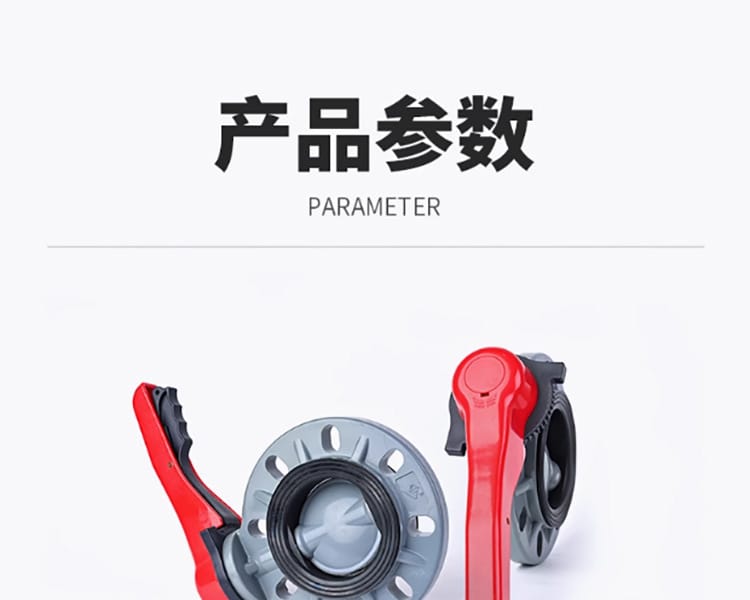

整套产品的核心参数如下表。规格范围覆盖DN15到DN400，DN250及以上口径对夹式结构需要确认阀体刚度，订货前最好与厂家核对。
| 参数名称 | 参数值 |
|---|---|
| 主体材质 | CPVC（氯化聚氯乙烯），全新料一次注塑 |
| 压力等级 | PN16（1.6 MPa） |
| 连接方式 | 对夹式 / 法兰式（国标PN16法兰） |
| 密封圈材质 | FPM氟橡胶（标配） / EPDM三元乙丙橡胶（可选） |

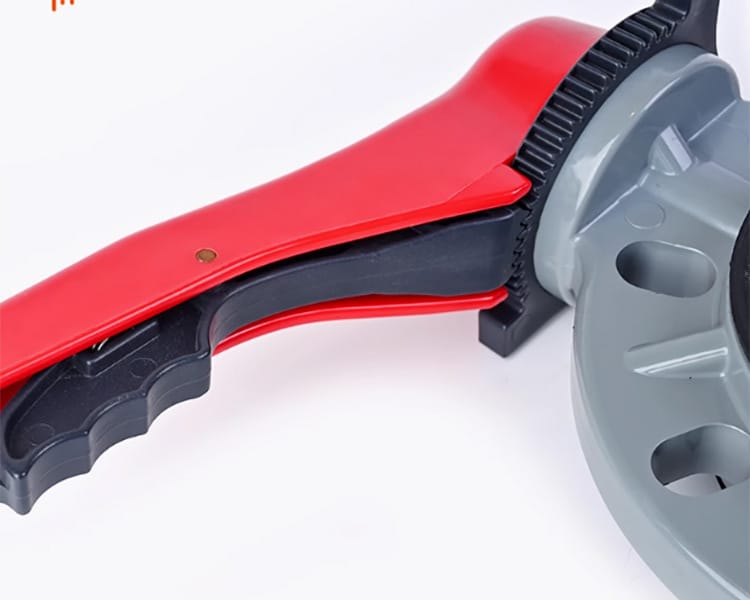

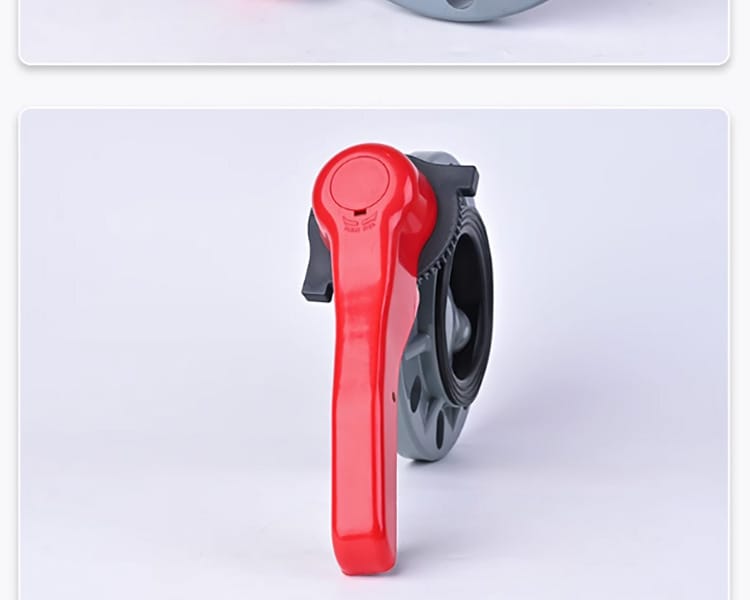

| 操作方式 | 手动手柄，90°开关 |
| 规格范围 | DN15 – DN400 |
| 适用温度 | 视密封圈材质而定，FPM短时可达150℃以上 |

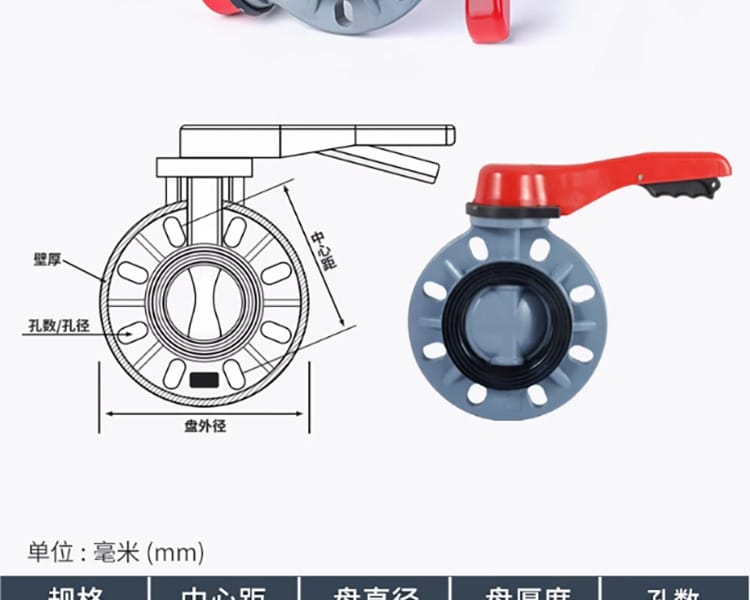

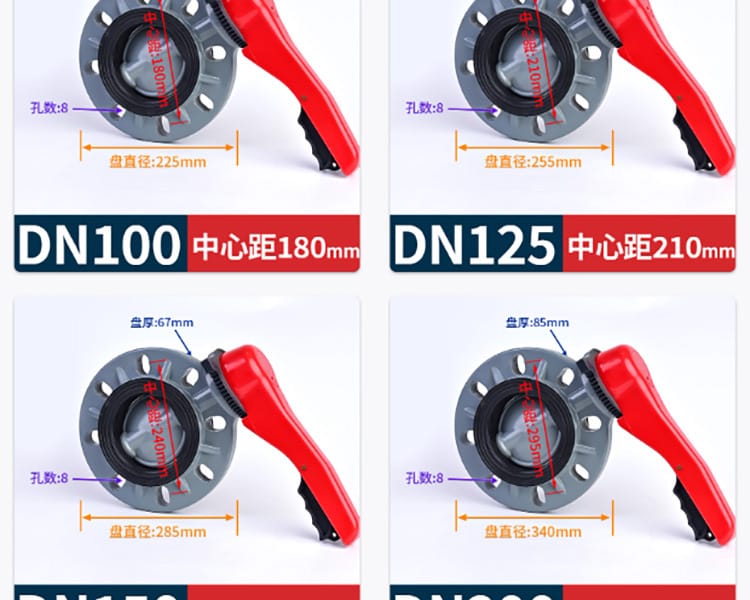

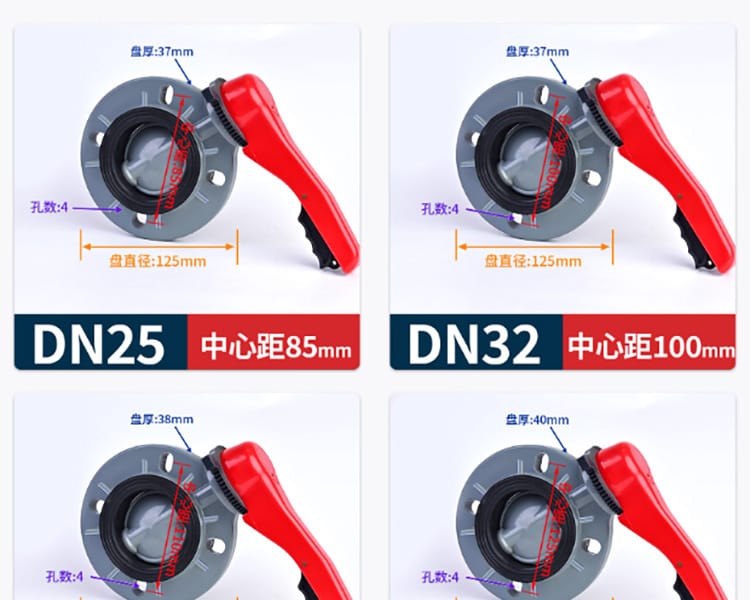

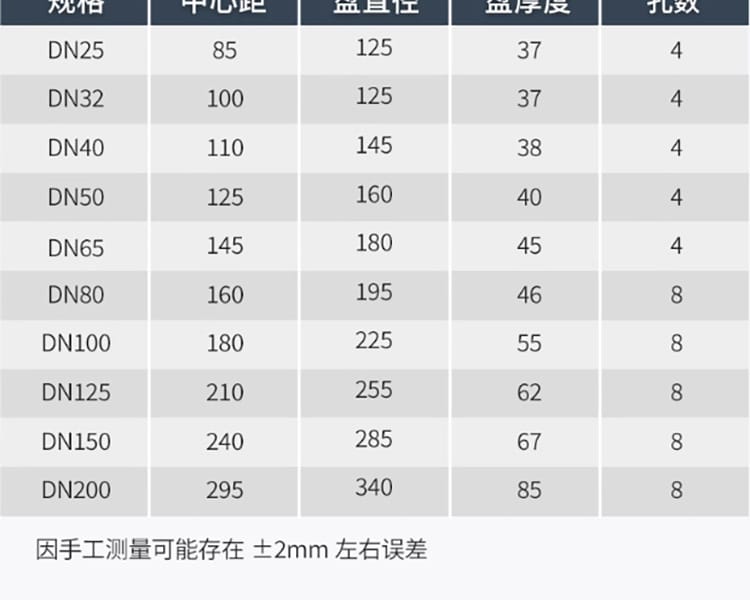

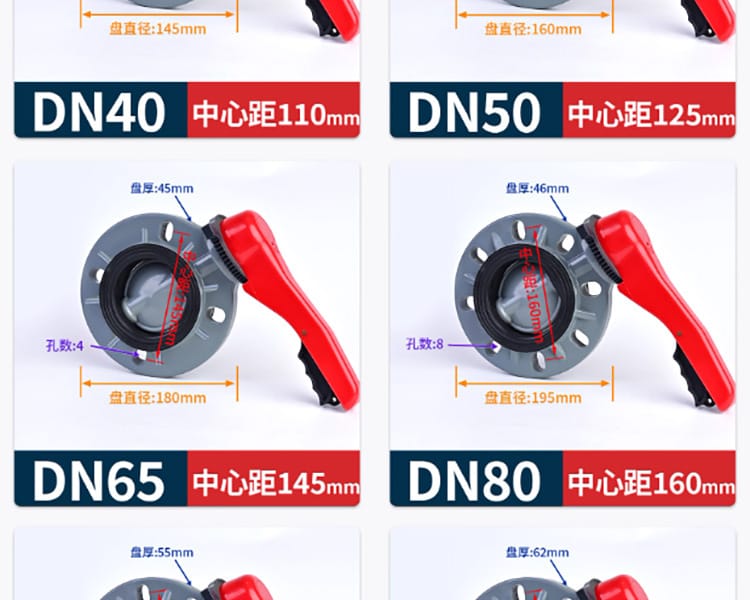

安装尺寸方面，DN25到DN200的国标对夹尺寸如下表。DN15、DN20及DN250以上按国标对应表选用，现场安装前实测法兰孔距。
| 规格（DN） | 中心距（mm） | 法兰外径（mm） | 盘厚（mm） | 孔数 |
|---|---|---|---|---|
| 25 | 85 | 125 | 37 | 4 |
| 32 | 100 | 125 | 37 | 4 |
| 40 | 110 | 145 | 38 | 4 |
| 50 | 125 | 160 | 40 | 4 |
| 65 | 145 | 180 | 45 | 4 |
| 80 | 160 | 195 | 46 | 8 |
| 100 | 180 | 225 | 55 | 8 |
| 125 | 210 | 255 | 62 | 8 |
| 150 | 240 | 285 | 67 | 8 |
| 200 | 295 | 340 | 85 | 8 |
CPVC蝶阀最典型的应用场景是化工和废水处理管路。它不添加金属内件，输送介质不会接触金属离子，所以半导体清洗和制药纯水系统也常选它。需要明确的是，蝶阀适合做截断和流量粗调，不适合做精确节流。
常见的行业分布如下：
安装这类塑料蝶阀，最忌讳的是硬拉硬装。CPVC韧性比普通PVC好，但错位装配会让阀体长时间承受应力，轻则密封面偏移，重则阀体开裂。安装前先测量管道法兰的中心距、螺栓孔数量和直径，对照上表确认匹配再动手。
安装位置要留出手柄旋转空间，周围20厘米内不要有其他管线或支架。环境温度变化大的场合，管路设计时要考虑CPVC的线膨胀系数，阀体两端最好有伸缩节或柔性连接。
压力和温度必须联动考虑。PN16是常温下的公称压力，介质温度升高后，CPVC的许用应力会下降，严禁超压运行。100℃时，建议工作压力降到1.0 MPa以下，具体数值参考材质温压曲线。介质温度超过80℃时，选型要向厂家提供温度值，确认密封圈和阀体匹配。
操作和维护方面，以下是现场常见的坑：
存放时避开阳光直射和热源，CPVC在紫外线下会逐渐脆化。搬运时不要用钢丝绳勒阀体，起吊和托运都应作用于管道法兰。
某电镀厂原用金属蝶阀输送含铬废液，阀体三个月就被腐蚀穿孔。换成DN80的CPVC蝶阀后，使用温度55℃，FPM密封圈状态良好，维护周期延长到一年以上。关键点是阀体内部无金属裸露，避免了电化学腐蚀叠加。
半导体清洗线的UPVC管路中，需要一批与管路同寿命的截断阀。选用DN50法兰式CPVC蝶阀，EPDM密封圈，工作压力0.8 MPa，水温60℃。系统间歇运行，阀门每周开关两次，两年后抽查密封面无裂纹和变形。
污水厂用次氯酸钠和PAC加药，原用球阀容易堵塞。改用DN40对夹式CPVC蝶阀后，手柄快速启闭解决了药剂结晶导致的卡涩问题。现场反馈手柄力矩小，工人戴手套也能轻松操作。
可以，但温度上限取决于密封圈材质。FPM短时可承受150℃以上，EPDM耐热水性能好但不耐油。同时记住，温度升高后工作压力要降额，100℃时建议不超过1.0 MPa。
对夹式用螺栓穿过两个管道法兰夹紧阀体，安装空间小、成本低；法兰式自带法兰盘，适合频繁拆装维护的管路。同口径下流通能力一样，选择取决于管路两端是否已有配对法兰。
没有绝对好坏，要看介质。FPM耐高温、耐油、耐芳香烃，适合化工介质；EPDM耐热水、耐蒸汽、耐极性溶剂，价格更低。密封圈选错是阀门早期漏液最常见的原因。
CPVC对浓度92%以下的硫酸有较好的耐受性，但98%的浓硫酸在高温下氧化性强，可能使CPVC表面碳化。如果介质接近常温，可以短时使用；高温浓硫酸建议选用金属衬氟阀门。
DN200及以下规格有常备库存，DN250以上需要根据法兰标准和阀板扭矩定制，交货周期通常为2-4周。批量采购前，建议先提供管路法兰图纸和介质温度，厂家会给阀板扭矩和手柄长度建议。
