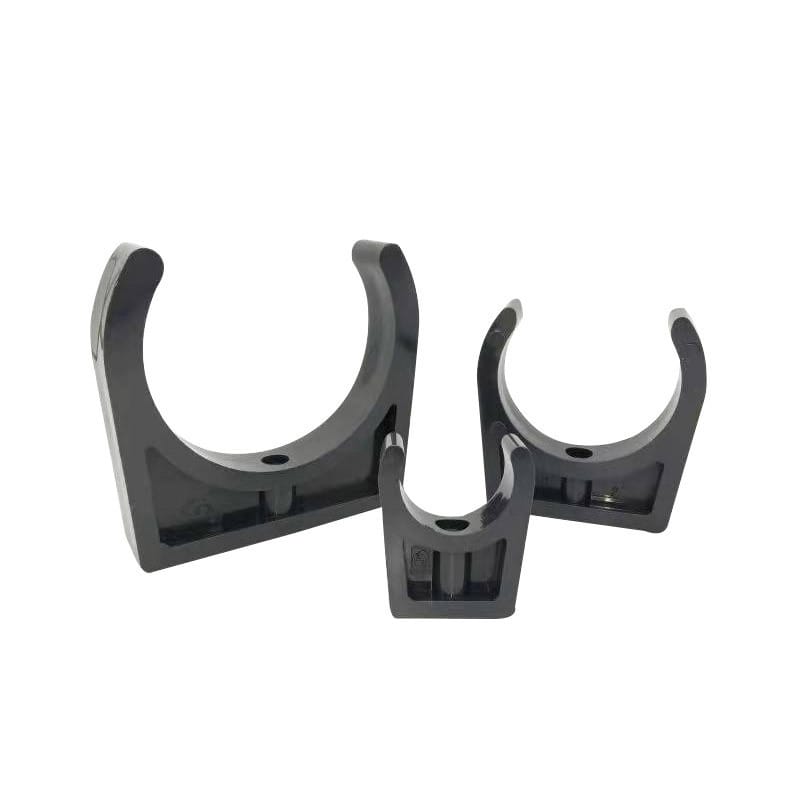

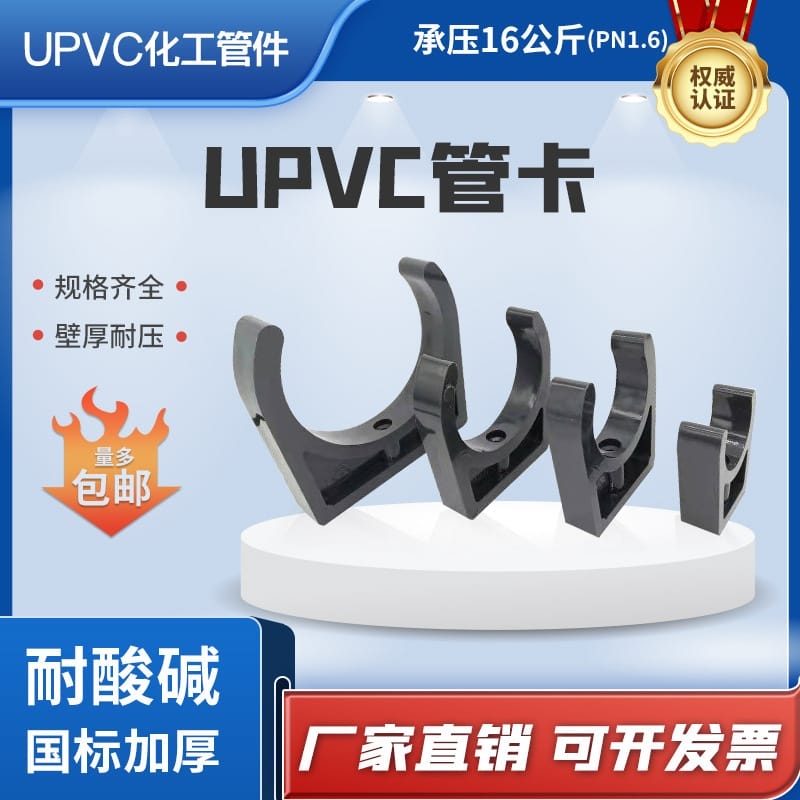

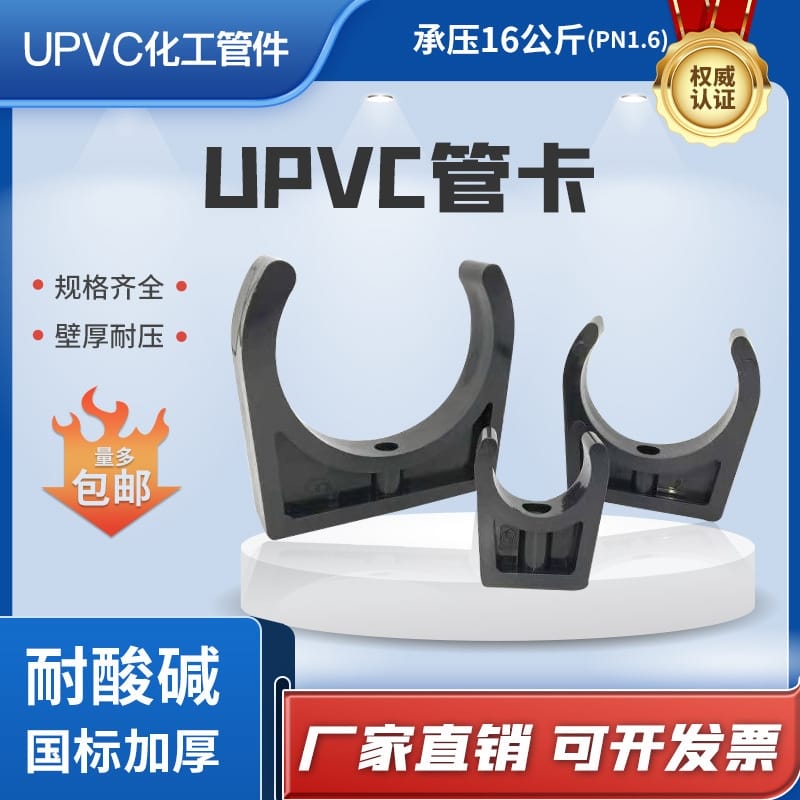

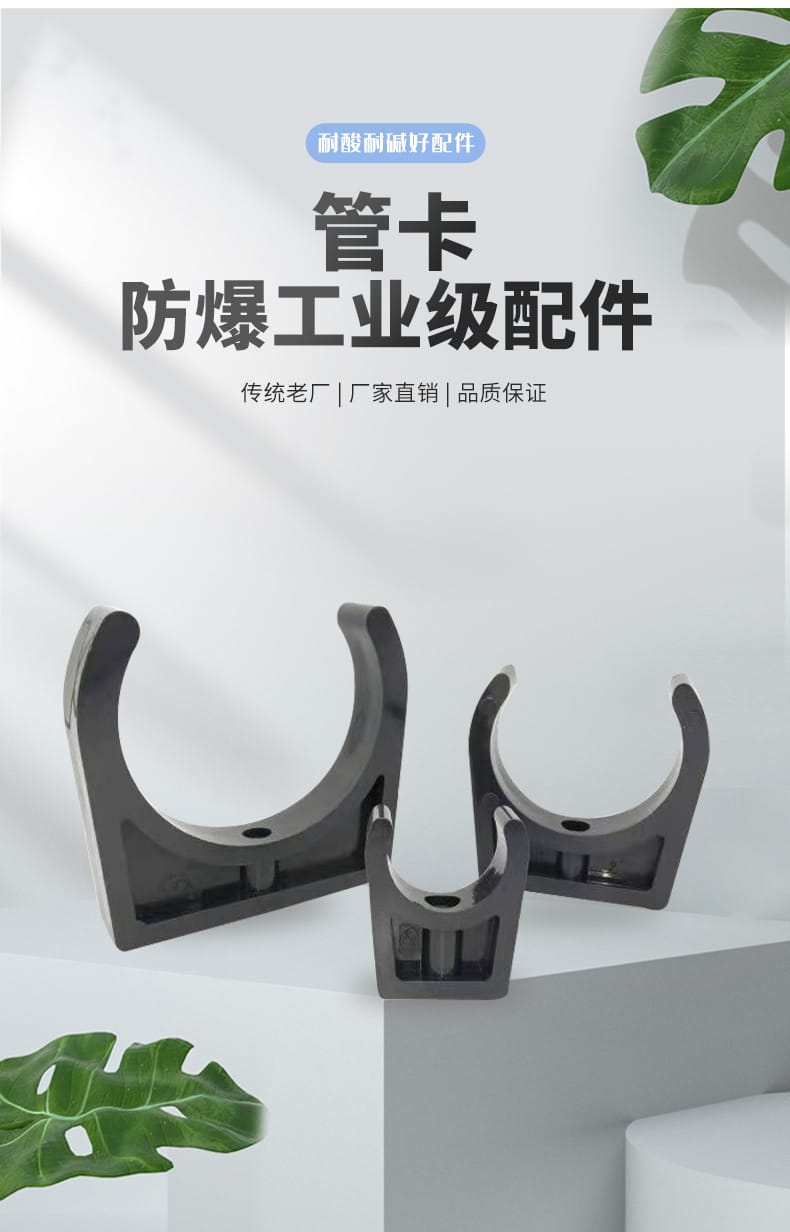

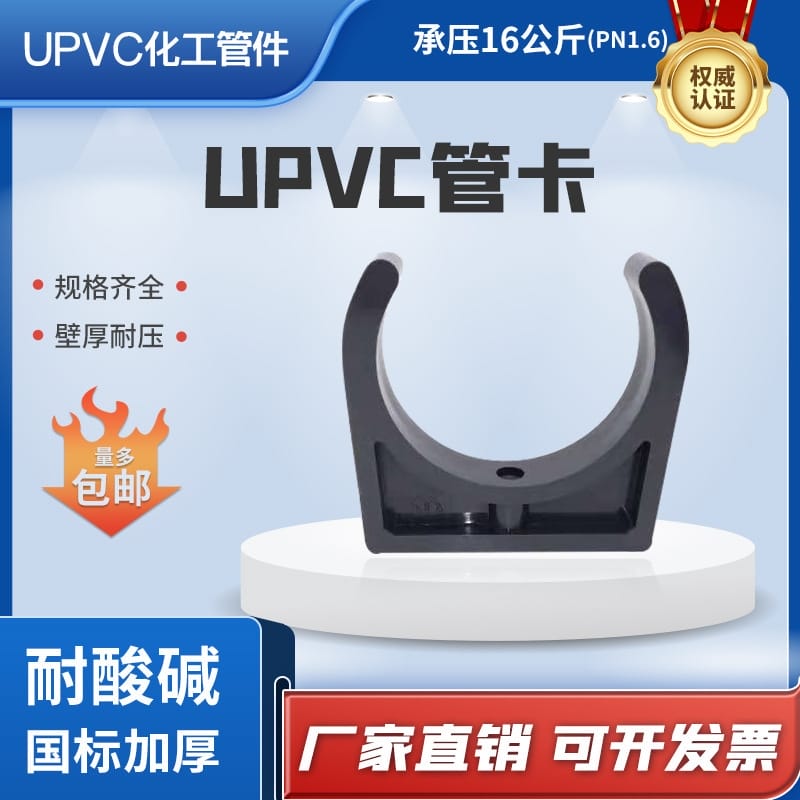

上海阔思电子有限公司的这款UPVC工业级深灰色化工管卡托架U型卡，现场通常直接叫UPVC管卡。整个系列没有细分型号，按管径分成9个规格，从15(20)到100(110)，对应的卡口内径从20.20毫米到110.10毫米。管卡用工业级UPVC新料注塑成型，壁厚做到2.0毫米以上，按16公斤承压设计，专门用来固定输送酸碱液体和腐蚀性介质的管道。

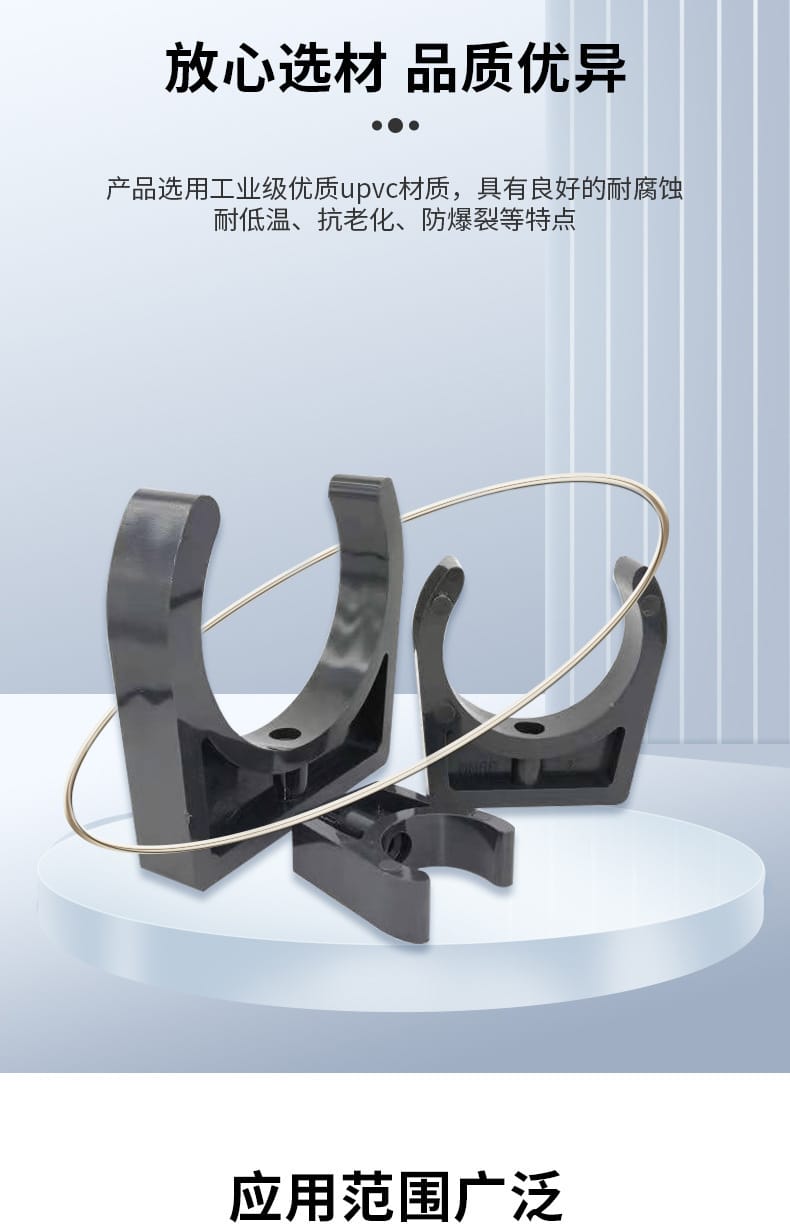

选这种管卡，看中的是UPVC的耐腐蚀性。金属卡子在化工厂和污水池附近，用久了螺丝锈死、卡身腐蚀，更换时很难拆。UPVC管卡没有这个问题，在酸碱性介质里稳定，低温下韧性也够，抗老化方面比普通塑料强，在潮湿或含腐蚀性气体的环境里能长期使用。和金属管卡比，它不用做防锈处理，也没有电化学腐蚀问题。

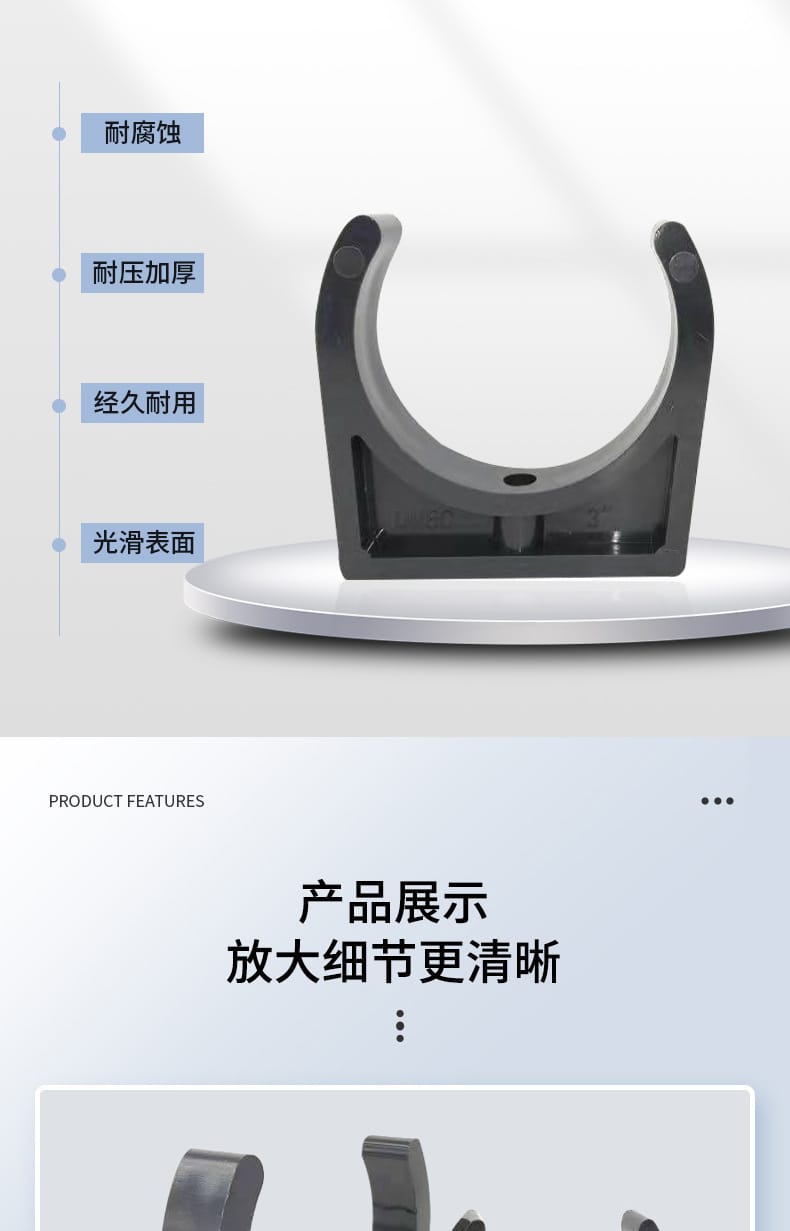

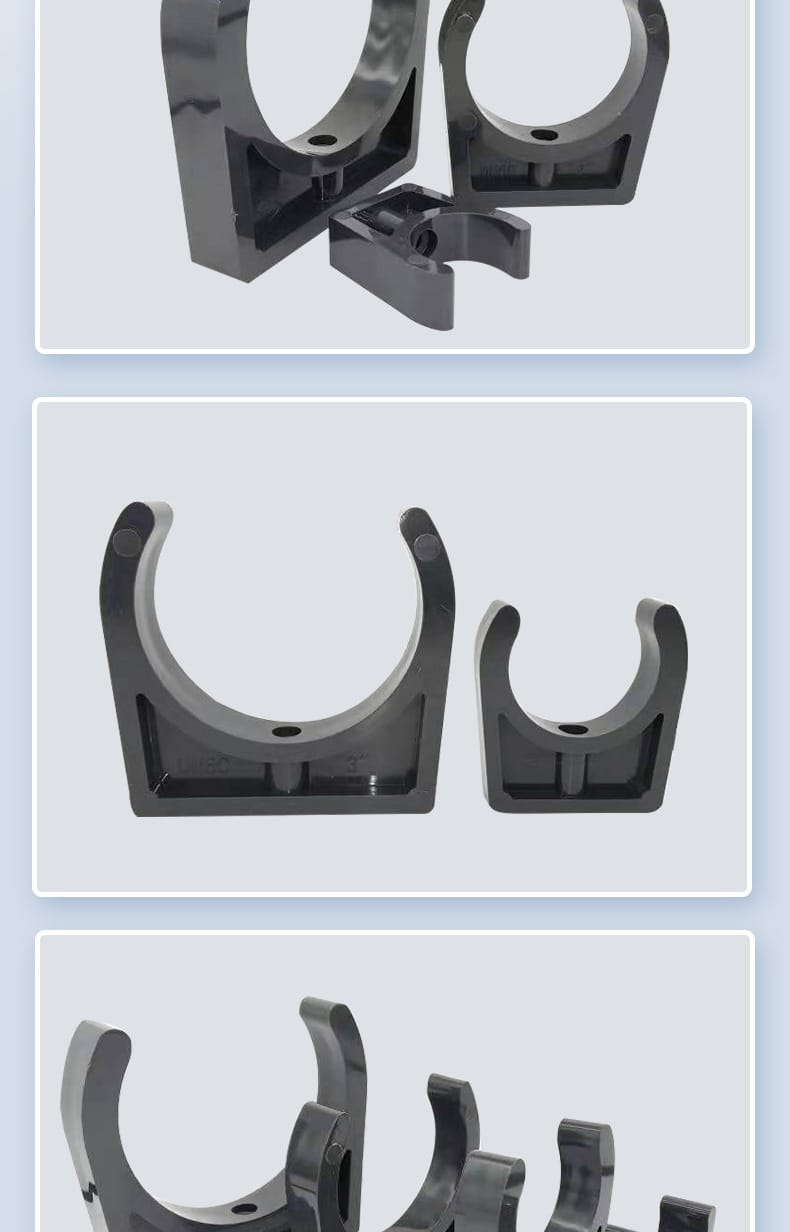

因为采用加厚设计，最小壁厚不小于2.0毫米，卡口的刚性和咬合度比普通薄壁管卡好很多。装好后管道被稳稳托住，不会因为管路震动而松脱。表面光滑无毛刺，纹理清晰，视觉上也是标准的工业深灰色。

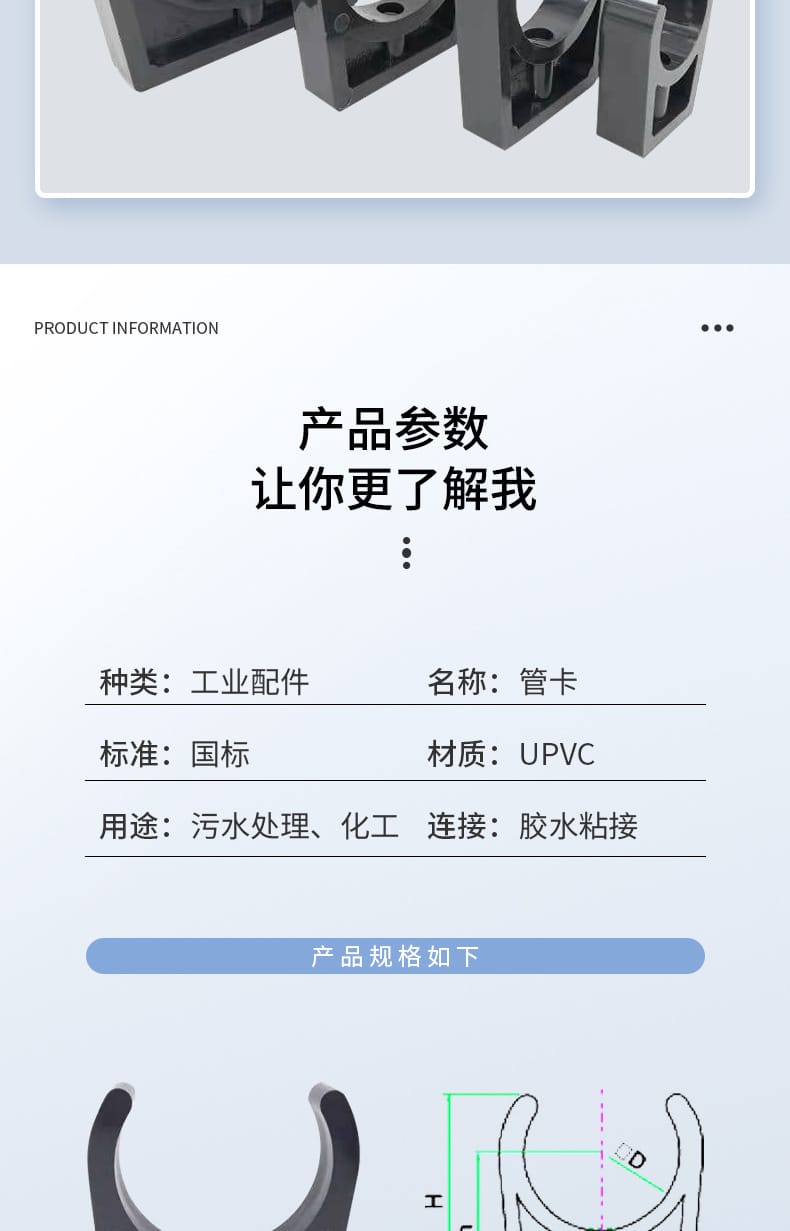

材质为UPVC，执行国标，连接方式为胶水粘接。最小壁厚不小于2.0毫米，这点在验收时要重点检查。所有规格的安装孔径d均为5.20毫米，现场备件可以通用。下表为各规格尺寸，单位毫米。

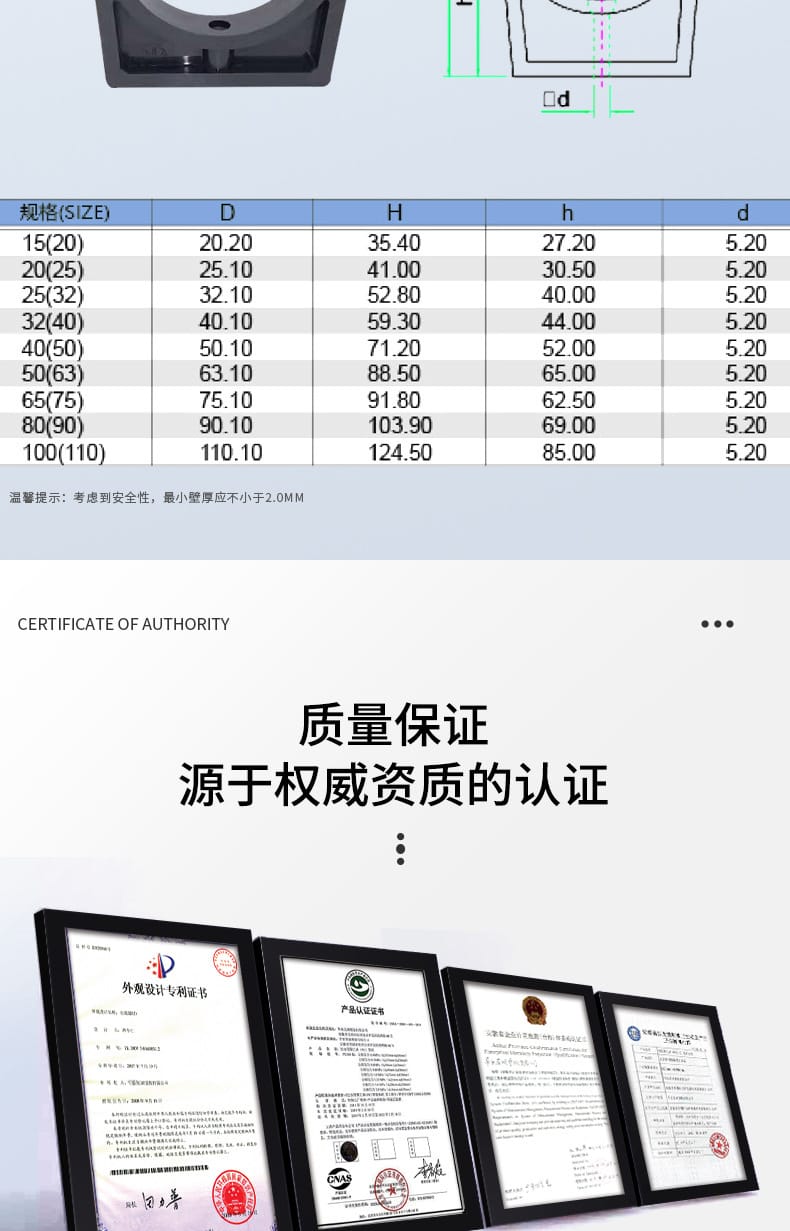

| 规格(SIZE) | D | H | h | d |
|---|---|---|---|---|
| 15(20) | 20.20 | 35.40 | 27.20 | 5.20 |
| 20(25) | 25.10 | 41.00 | 30.50 | 5.20 |
| 25(32) | 32.10 | 52.80 | 40.00 | 5.20 |
| 32(40) | 40.10 | 59.30 | 44.00 | 5.20 |
| 40(50) | 50.10 | 71.20 | 52.00 | 5.20 |
| 50(63) | 63.10 | 88.50 | 65.00 | 5.20 |
| 65(75) | 75.10 | 91.80 | 62.50 | 5.20 |
| 80(90) | 90.10 | 103.90 | 69.00 | 5.20 |
| 100(110) | 110.10 | 124.50 | 85.00 | 5.20 |
表中D为卡口内径，H为总高，h为中心高，d为安装孔直径。括号内的数字对应管道公称外径，例如15(20)表示适配外径20毫米的管道。实际选型时，最好用卡尺量一下管道外径，对照D值选择。

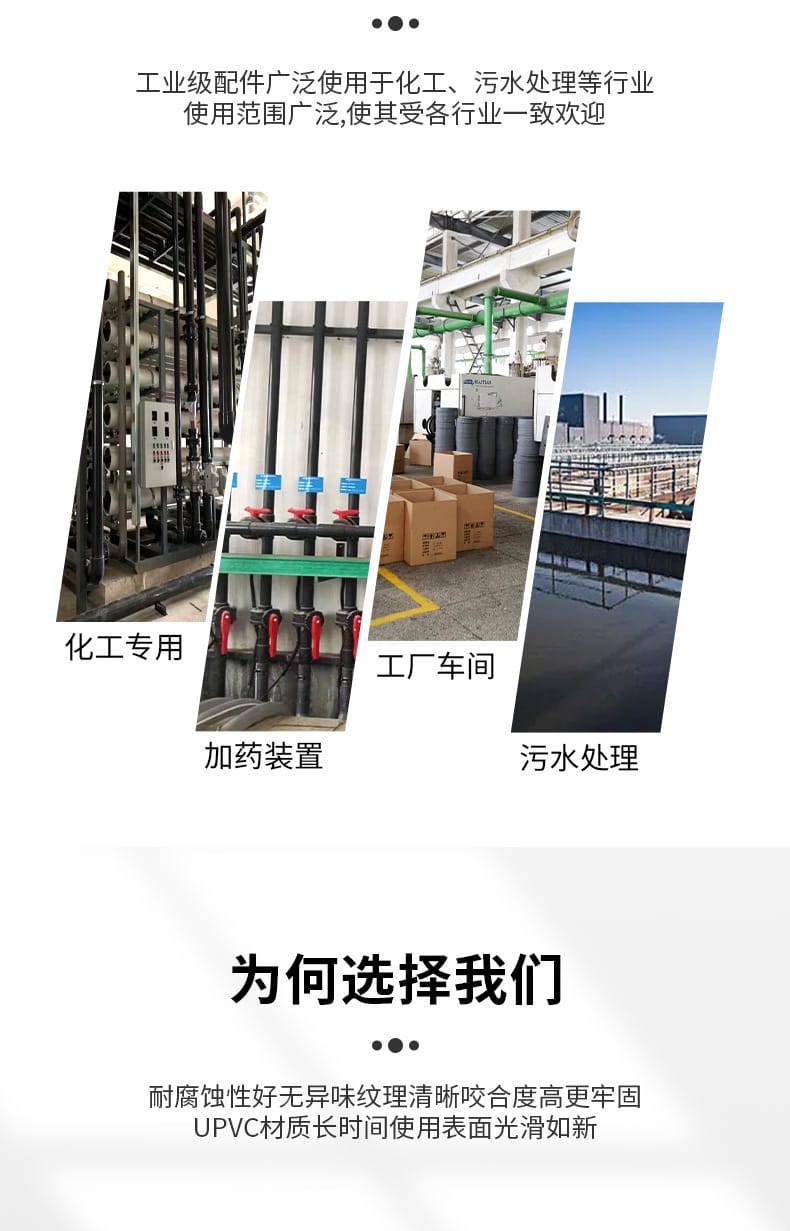

这款管卡在化工和污水处理行业用得最多。化工厂的酸碱液输送管、污水厂的加药管和曝气管，都会用到它来固定管位。其他需要耐腐蚀管道的工业领域，比如电镀、印染、冶金，也常见它的身影。
在空间紧凑的管廊里，U型卡比法兰支架占的地方小，布置起来也灵活。
安装方式很明确：用胶水粘接。胶水必须选工业级UPVC专用胶，不能用普通PVC胶水凑合。施工前要把接触面的油污、灰尘全部清掉，否则胶水粘不牢。
环境温度影响固化速度。天气冷的时候固化慢，要等久一点；天气热的时候胶水干得快，涂布动作要利索。安装位置如果在户外，最好选温度适宜的时段施工。
胶水粘接的固定方式决定了这种管卡不适合反复拆装。一旦粘牢，想取下来就得破坏管卡。所以安装前一定要确认好位置。日常检查时，重点看管卡有没有裂纹、变形，壁厚是否达标。
选型的第一步是量管径。规格表括号内的数字代表适配的公称外径，15(20)适配外径20毫米的管道，100(110)适配外径110毫米的管道。别只看型号前面的数字，现场以实测为准。
如果管道外径偏差较大，或者管道外壁包了保温层，卡口内径要留余量，此时选大一档规格更保险。16公斤承压是常温下的参考值，介质温度升高或者有冲击载荷时，实际允许压力会下降，选型时要把工况余量放大一些。
实际安装时，管卡的间距要根据管径和介质重量确定。小管径可以松一些，大管径和重介质管路要加密支撑，不能让管道在卡子之间下垂。
安装时拧紧固定螺栓的力度要适中，塑料管卡不像金属，扭矩过大容易让卡口变形。
