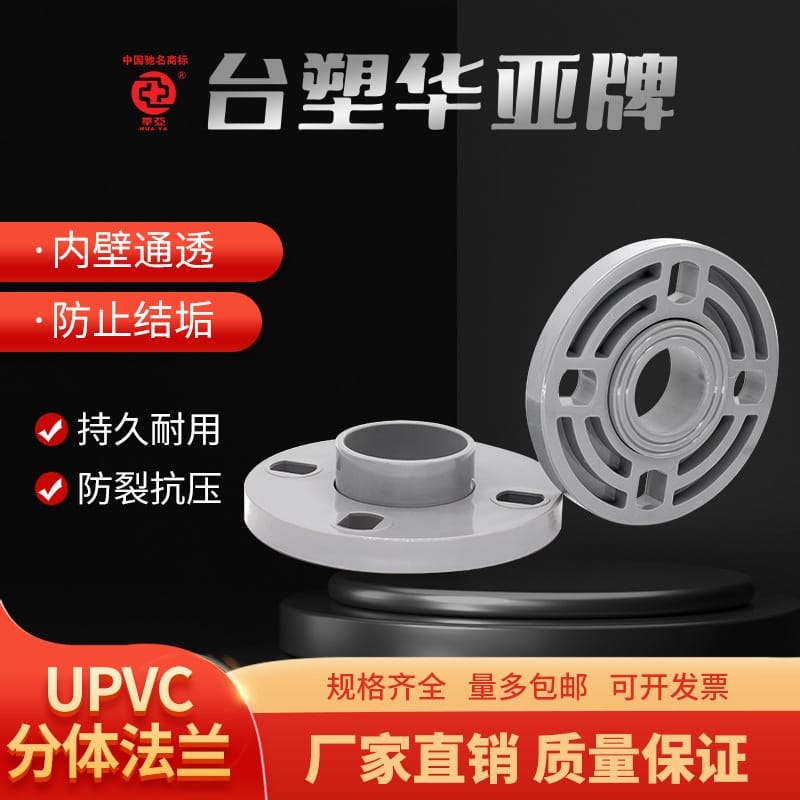

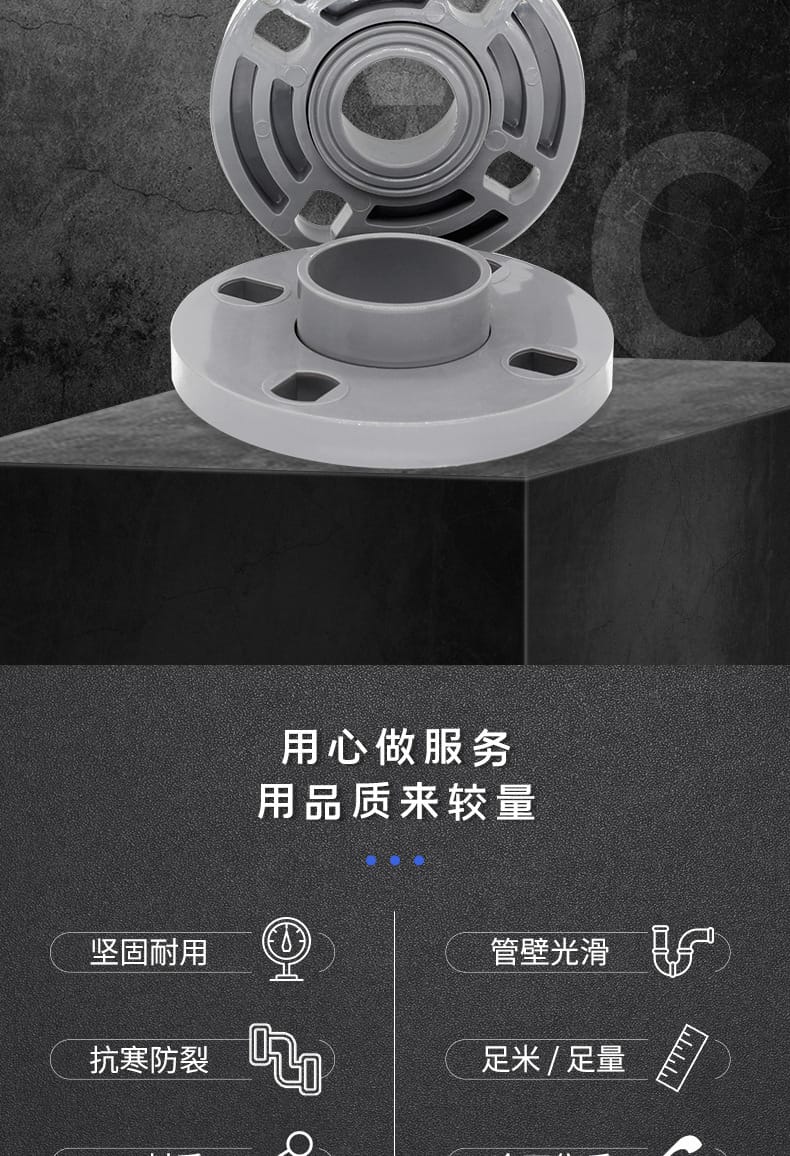

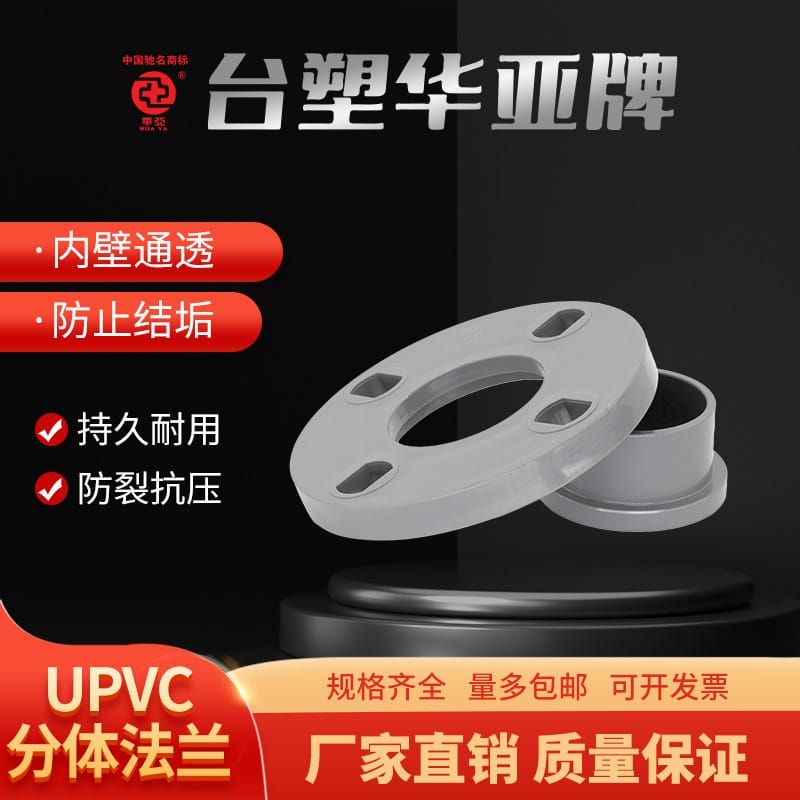

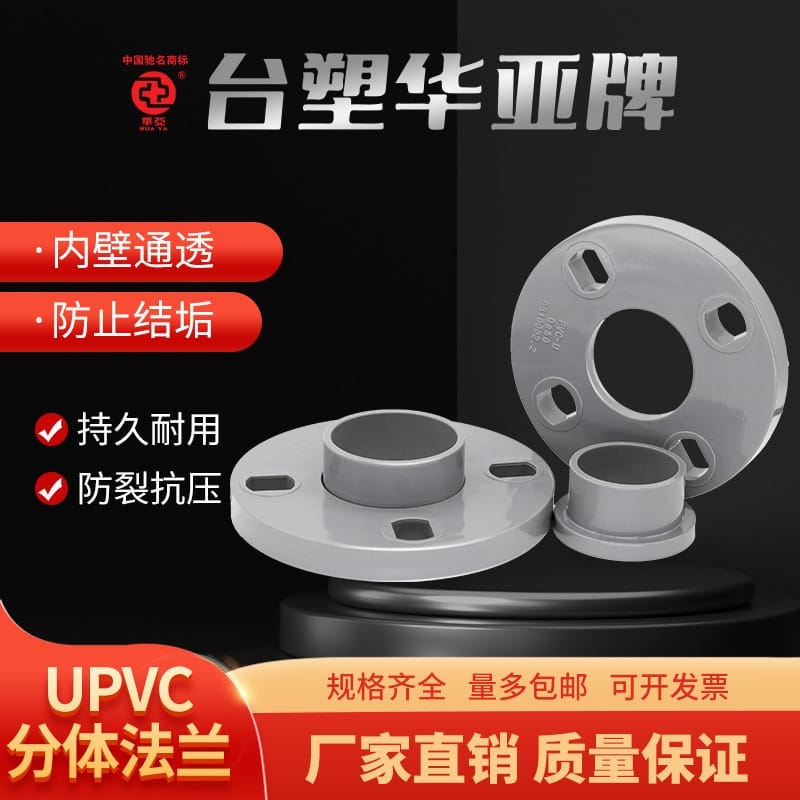

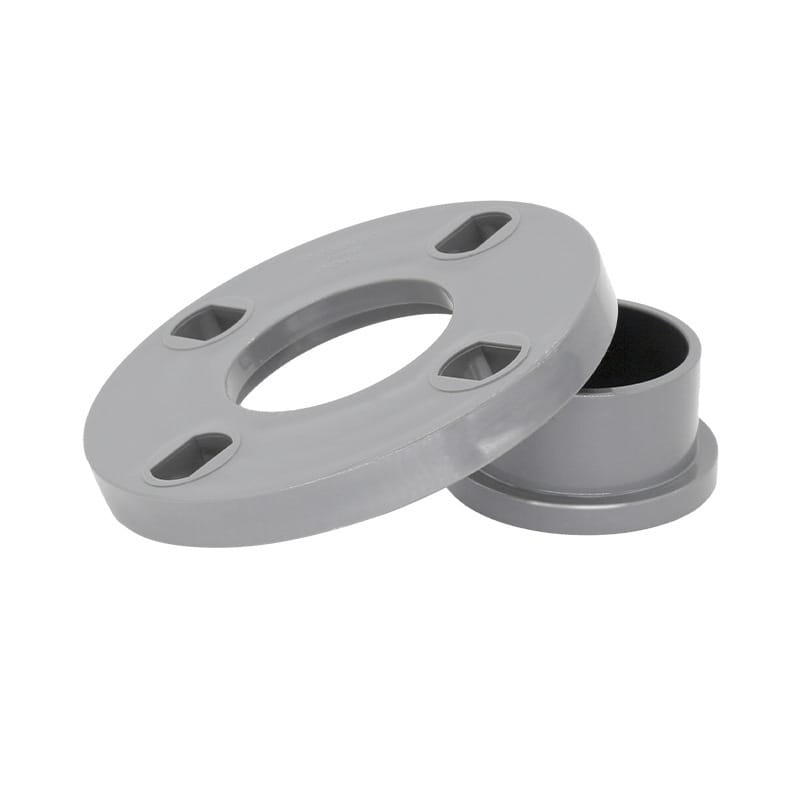

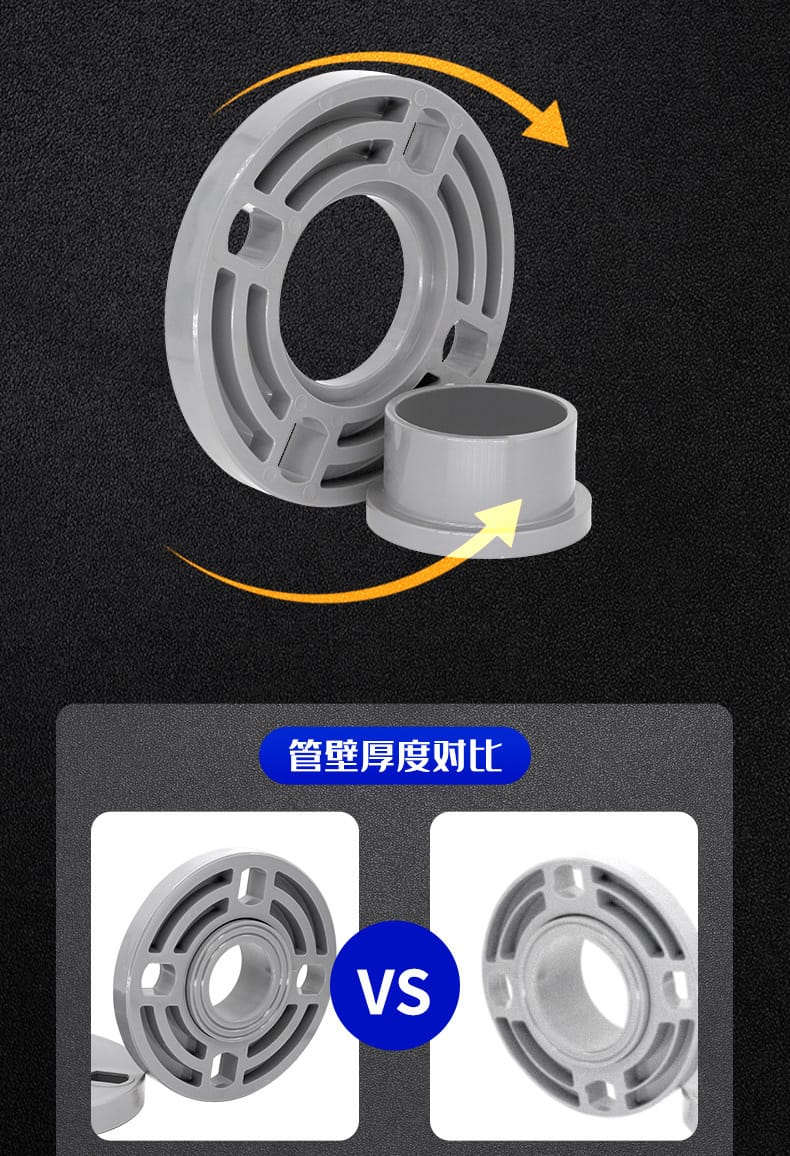

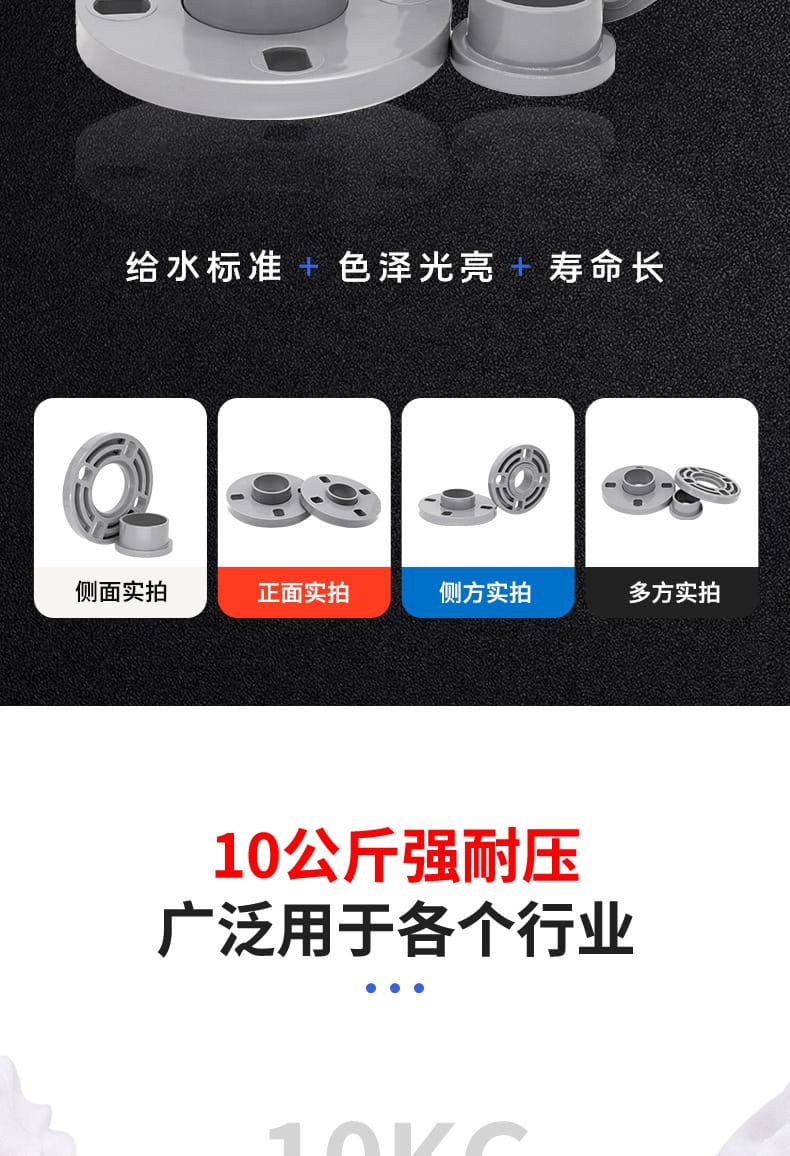

上海阔思电子有限公司推出的这款UPVC承插活套分体活动法兰，灰色化工国标PN10系列，主推DN200、DN250、DN300三档口径。它的特点在结构上：法兰盘和承插口是分体的，法兰环可以绕管端转动，螺栓孔对不准时不需要转动整根管子，这个设计在空间受限的车间里很实用。
这个系列按给水级UPVC原料生产，材料本身符合饮用水管道接触标准，不是普通再生料能比的。UPVC管壁光滑，水流阻力小，长期运行内壁不结垢，加上材质对多数酸碱溶液有耐受性，所以它的使用边界清楚：压力PN10、温度60℃以内、介质不含有机溶剂。

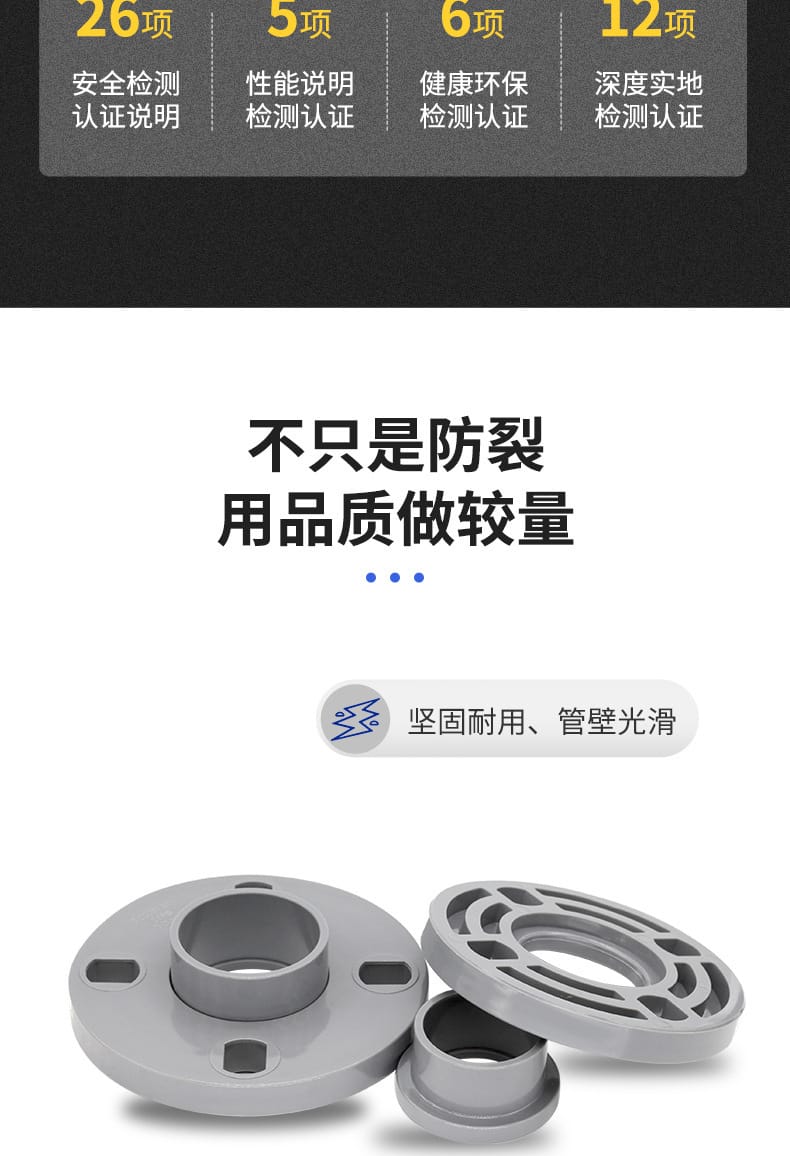

这里要单独说的是品质认证。这个系列通过了26项安全检测、6项健康环保检测和12项实地认证，厂里也申请了外观设计专利。检测覆盖的维度广，说明生产端对壁厚和承口尺寸的控制是成体系的，不是只做表面检验。

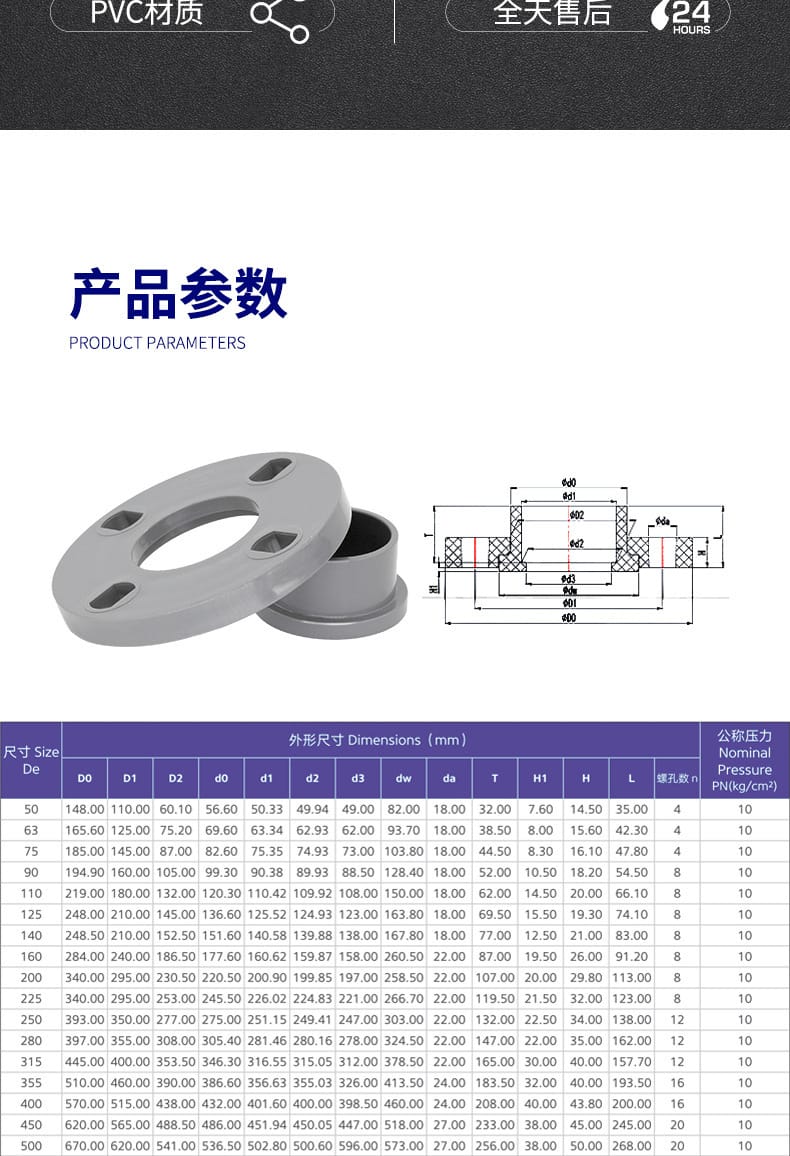

该系列涵盖DN50~DN500，全部按国标PN10承压等级生产，本文档重点说主推的DN200、DN250、DN300三档。三档的承插结构和压力等级一致，差别在法兰外径、螺孔中心距和螺孔数。这几个尺寸直接决定能否和现有阀门、设备对装，订货时别只看口径，要核对法兰螺孔数据。
| 公称通径 DN | 外形尺寸 D (mm) | 法兰外径 D1 (mm) | 螺孔中心距 D2 (mm) | 螺孔数 n |
|---|---|---|---|---|
| DN200 | 340 | 295 | 230.5 | 8 |
| DN250 | 393 | 350 | 277 | 12 |
| DN300 | 397 | 355 | 308 | 12 |
DN250和DN300的法兰外径只差5mm，光靠看不好分。现场用卡尺量螺孔中心距就够了：DN250是277mm，DN300是308mm，量完就不会拿错。
这个系列从DN50起步，DN50法兰外径110mm、4个螺孔，DN500法兰外径620mm、20个螺孔，全部按同一套国标尺寸表生产。完整尺寸参数还包括承口深度、法兰厚度、密封面宽度等，具体数值以产品手册为准。所有口径的公称压力都是PN10，但大口径管道在泵出口附近出现水锤时峰值压力会偏高，系统设计时要把水锤因素算进去。
这个法兰的适用行业很明确，凡是压力不高、温度不高、介质偏酸碱的管路，都能用它。化工车间、水处理厂、建筑给排水是三个主要流向，低压灌溉和加药装置配套也常见。因为它按给水级标准生产，食品接触和水接触场景也能过关。
选择哪个口径，看管路流量和对接设备。DN200适合支线和单台设备连接，DN250常见于水厂加药主管，DN300多用在总收集管或泵出水管。同一个系列里，不按口径选型而按安装位置选型，是常见的做法。
承插活套法兰的安装顺序和一体法兰不一样，活套环要先穿到管上再碰密封面。顺序错了就得拆开重来，所以现场按步骤操作比急着拧螺栓更省时间。
其中第五步容易被忽略。法兰本身不承重，管路重量要靠支架托住。如果让法兰吃着力，密封圈很快就会偏磨，几个月就开始渗水。这个位置只能当连接点，不能当支撑点。
UPVC法兰出问题的位置通常在密封面和介质温度上，不在材料本体。能不能用、用多久，在选型那一刻就决定了。
密封圈的选择不是小事。EPDM在耐臭氧和耐氧化性介质上好于NBR，但不耐矿物油；NBR耐油性好，在次氯酸钠里寿命短。介质是水还是药剂，决定密封圈用哪种材料。
环保排放标准收严后，加药管路的可靠性要求明显提升。过去泄漏靠巡检发现，现在氨氮和总磷在线数据直接上传监管平台，加药中断一小时就可能造成出水超标。水厂新建加药间时，UPVC活套法兰在DN200、DN250这两个口径上成为常用选项，设计院给出的选型清单里，灰色UPVC管件和配套法兰直接成大项。
活套结构的价值也在检修场景里体现出来。化工管路检修窗口短，一体法兰换密封圈要把整段管松开，活套法兰只需要让法兰环后退就能拆下密封圈，适合加药泵出口和过滤器前后这种需要定期拆装的部位。省下的工时，在人工费高的项目里就是实打实的成本。
规格互换性上，UPVC法兰按国标尺寸生产，DN300螺孔中心距308mm，与标准铸铁蝶阀、闸阀的法兰孔距对得上，阀门坏了可以直接换金属阀门，不用重新配管。这意味着维修备件库存可以和金属阀门通用，不必单独囤一套非标品。
背景：某市政污水厂加药间，次氯酸钠加药管采用碳钢法兰，运行一年后法兰面锈蚀，垫片渗漏，地面常有药剂积液。方案：改为DN200 UPVC承插活套法兰，配EPDM密封圈，法兰与UPVC管道同材质。效果：连续两个检修周期无泄漏，拆开检查法兰面平整，密封圈弹性未明显下降，原来每季度一次的补漏维护取消。
背景：电子元器件厂酸洗线废液管，管路贴着墙角走，法兰安装位离墙不到20cm，一体法兰换垫片需要把整段管子往轴向外移，现场根本移不动。方案：选用DN250 UPVC分体活套法兰，法兰环可以独立转动，先套环再压密封圈。效果：安装时无需平移管路，日常检修松开螺栓就能翻出法兰环，更换密封圈耗时从原来一个多小时减到十分钟内。
背景：某农灌泵站出水压力约0.6MPa，原铸铁法兰使用三年后螺栓锈死，无法拆卸检泵。方案：改造时换上DN300 UPVC承插活套法兰，其螺孔中心距308mm与泵出口阀门法兰孔距匹配，无需现场扩孔。效果：出水口三处全部改装完成，投入使用两年未做防锈维护，检修拆卸顺畅。
UPVC法兰的适用范围就卡在三个数上：压力不超PN10，温度不超60℃，介质不含有机溶剂。三个条件都满足，它比金属法兰省心；有一个不满足，就该换PPR、CPVC或者金属衬里法兰。选型时先把这三条过一遍，再谈安装和价格，不会走偏。
