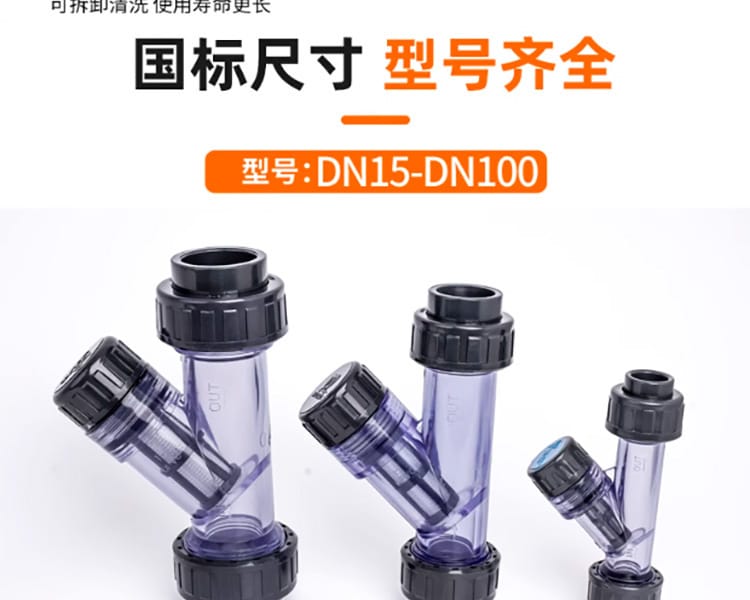

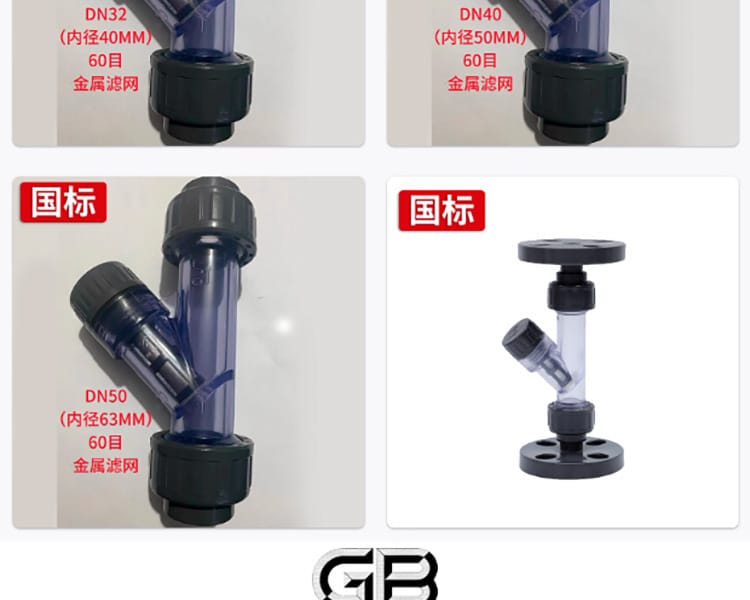

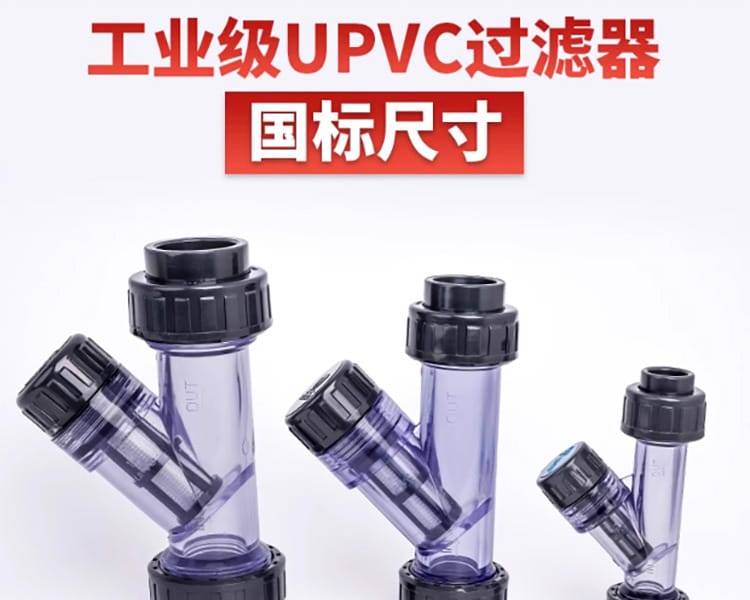

牧桥这款UPVC透明Y型过滤器，在咱们安装工嘴里就叫“透明Y”。安徽台塑华亚做的管子件，牧桥是成品品牌。DN50是主推规格，但实际订货从DN15到DN100都有现货，外径从20mm一直到110mm，一个系列通吃自来水管道和化工管线两摊活。

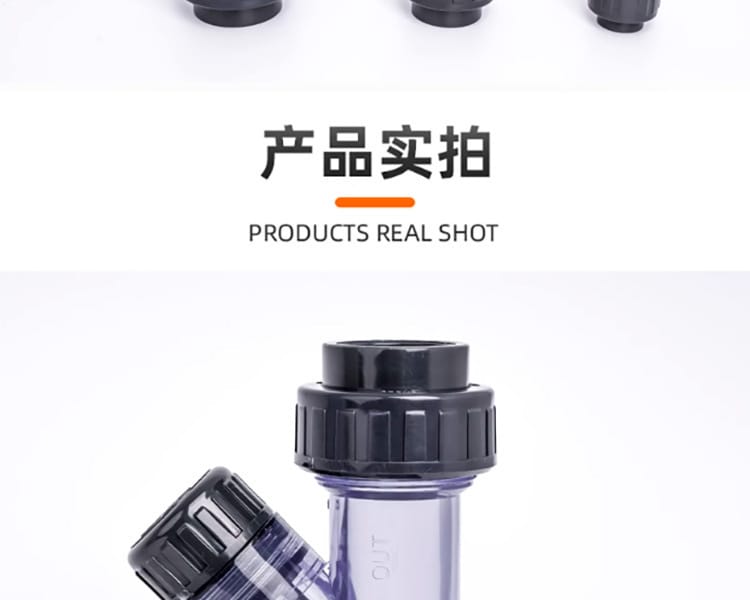

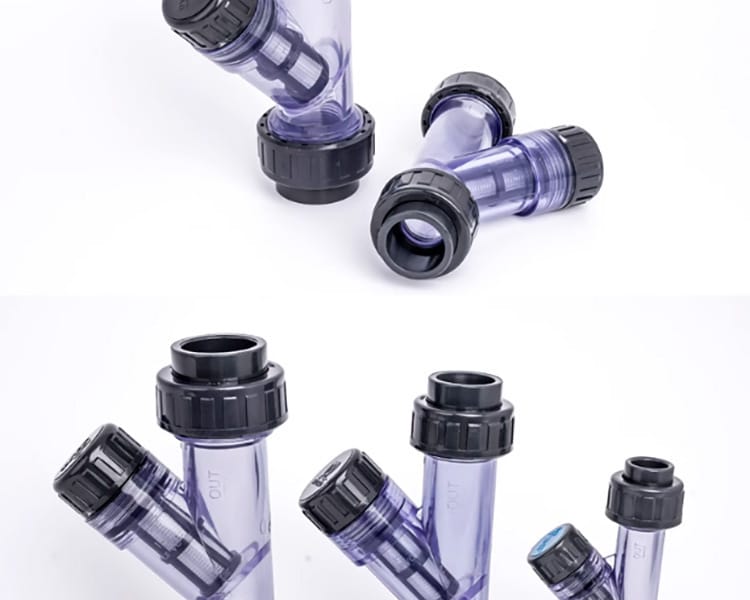

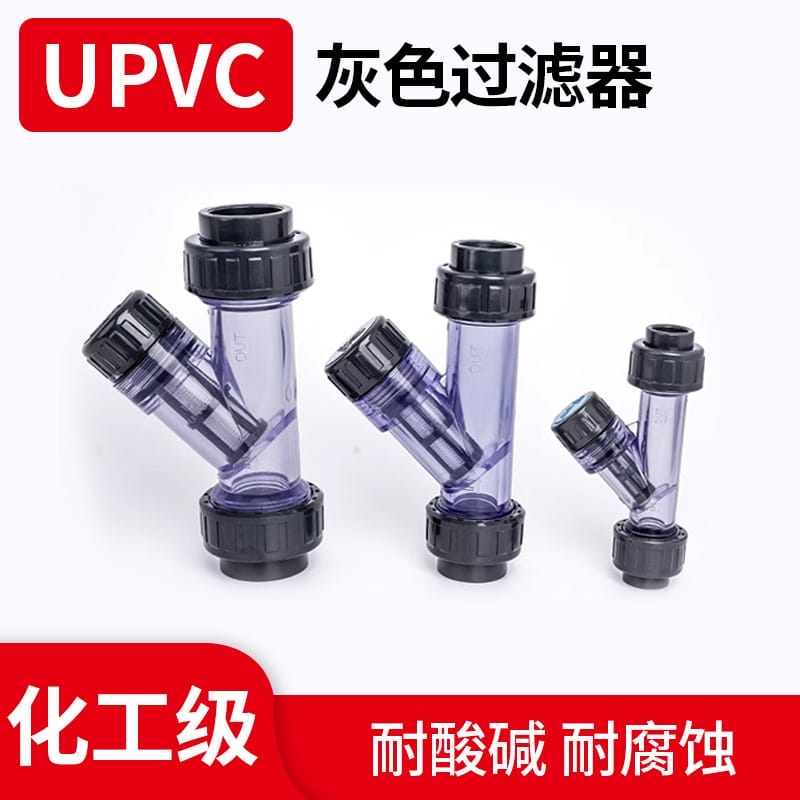

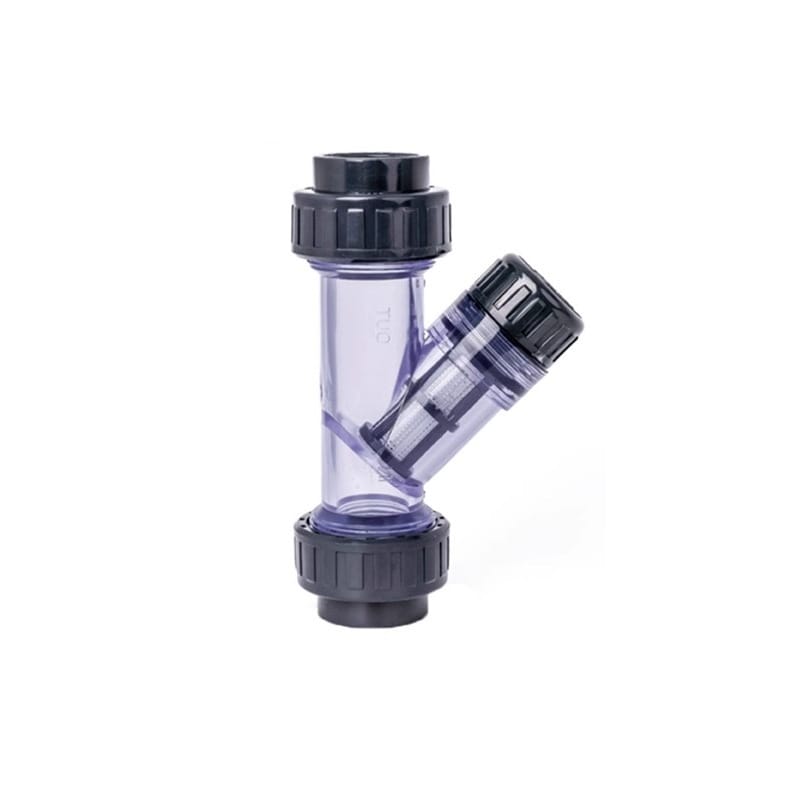

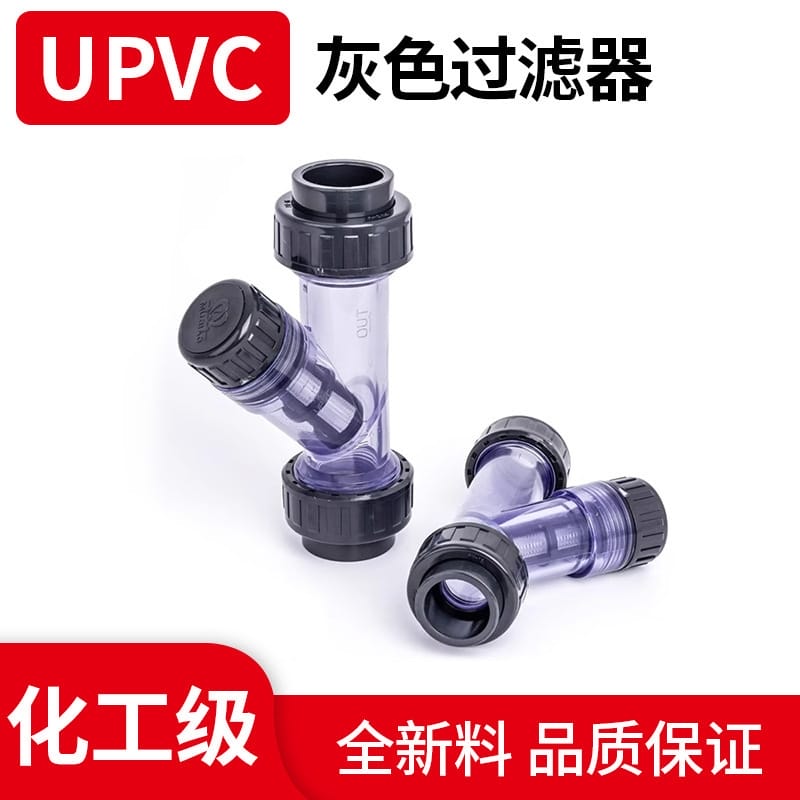

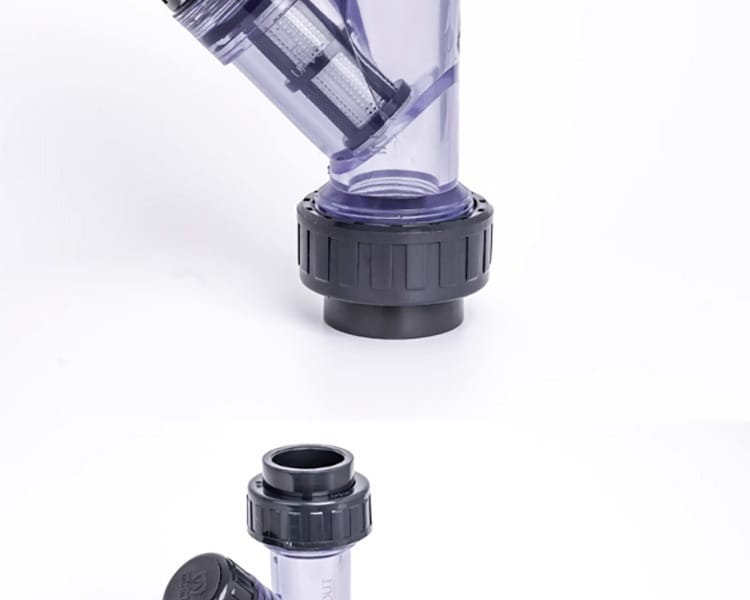

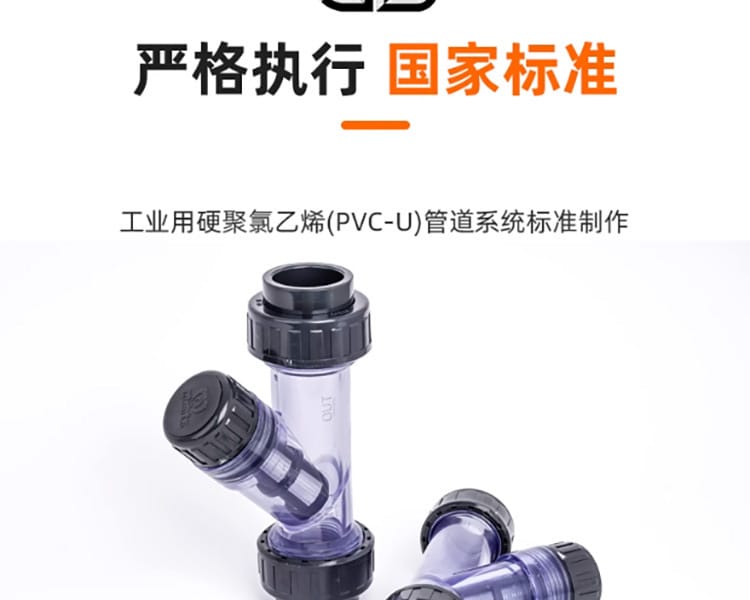

这过滤器最大的卖点就俩字：透明。壳体是UPVC材质，但做成透明款，管道里有没有脏东西、滤网堵到什么程度，拿眼睛直接看，不用拿扳手拆下来猜。这对现场巡检来说省了大事，尤其是化工线上那些动不动就要停机才能检查的工位。

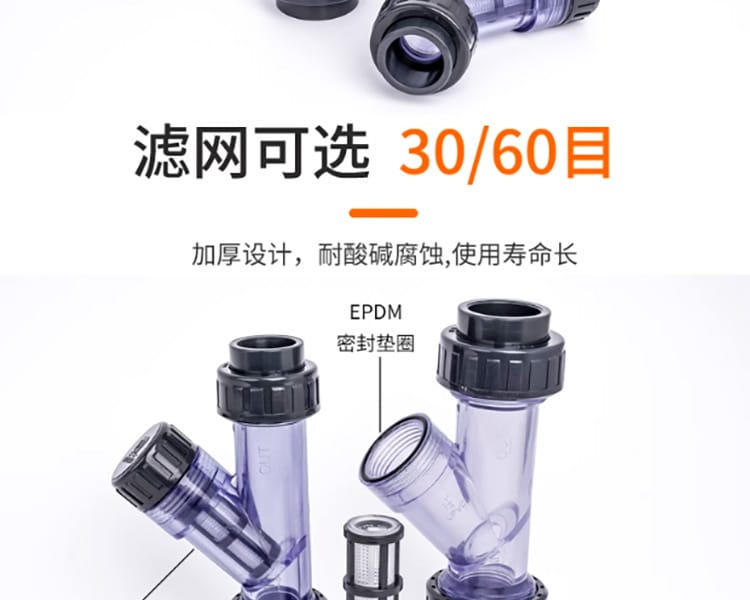

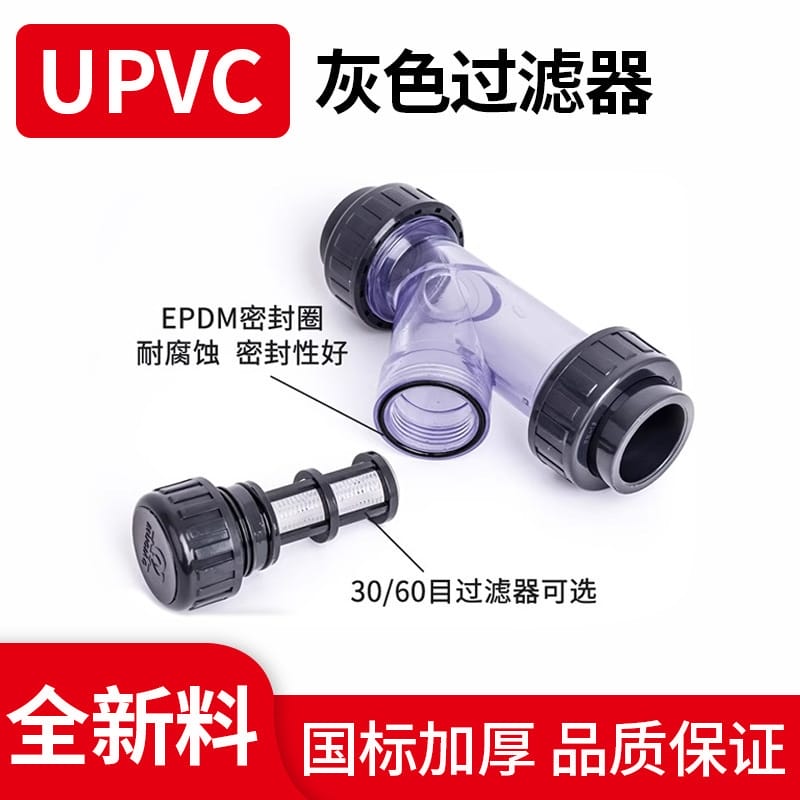

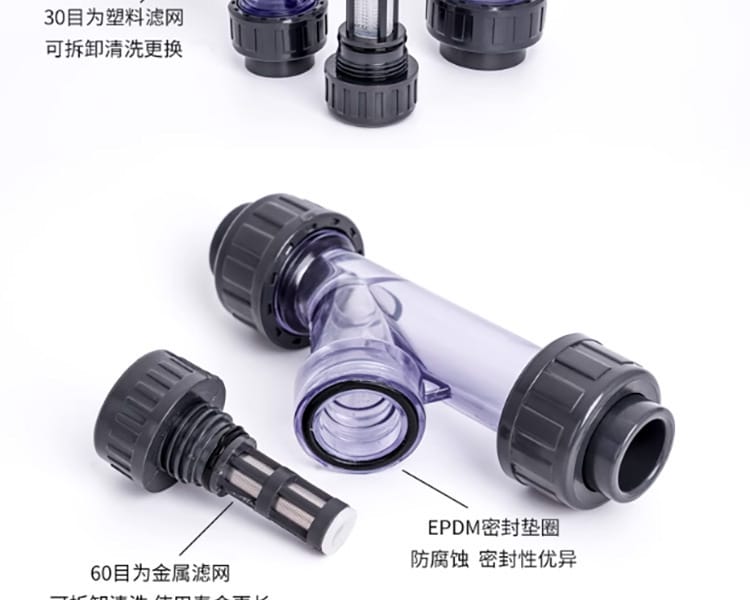

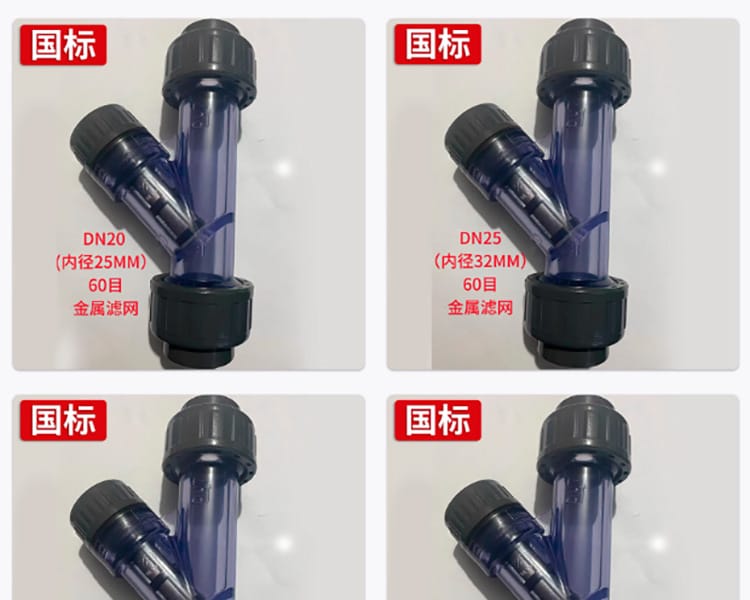

滤网是两套配置：30目塑料滤网和60目金属滤网。挑的时候别含糊，自来水粗滤用30目塑料的足够，化工介质或者要求过滤细一点的位置，换60目金属网。金属网耐冲刷，能反复用很多次。

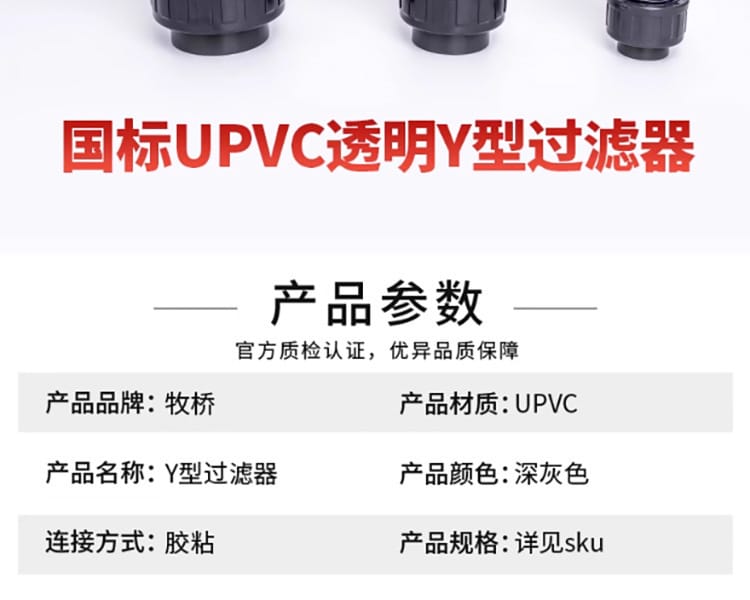

先记总参数：品牌牧桥，材质UPVC主体，连接方式只有胶粘一种，执行标准是工业用硬聚氯乙烯管道系统标准，适用介质为水、酸碱化学品，工作压力不超过1.0MPa，介质温度控制在0℃到60℃之间。这几个数字是红线，超了别用。

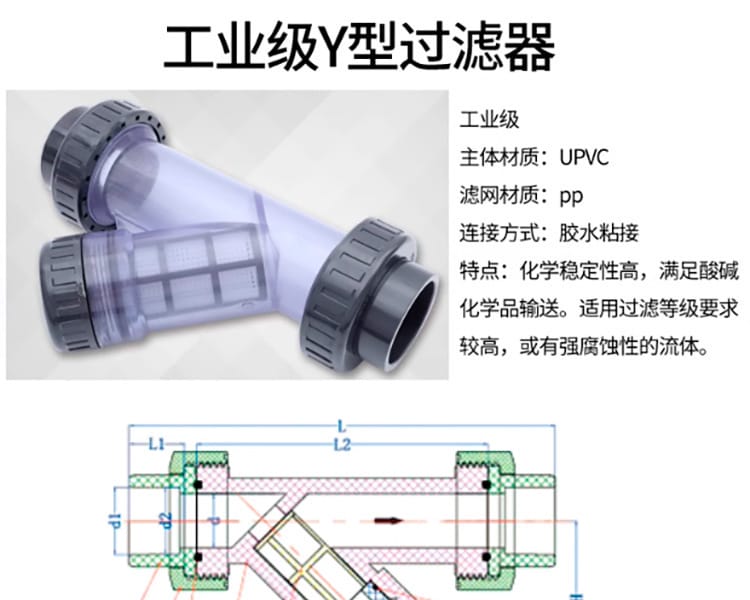

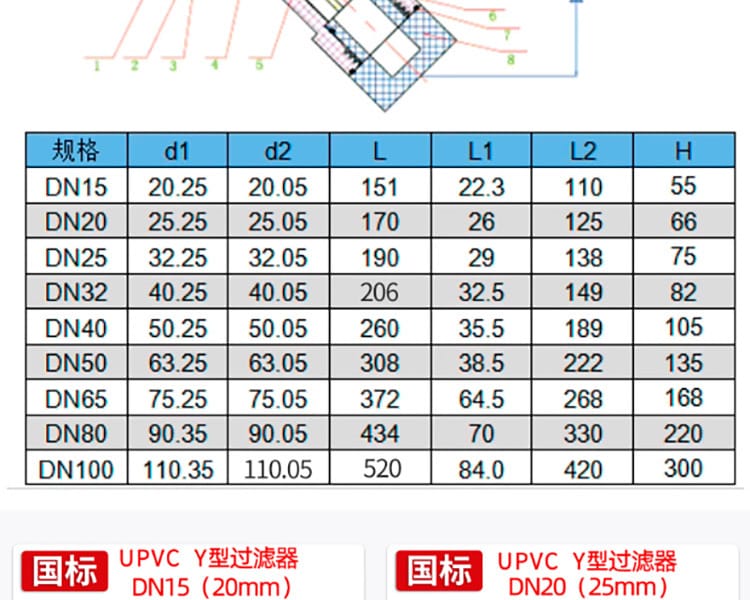

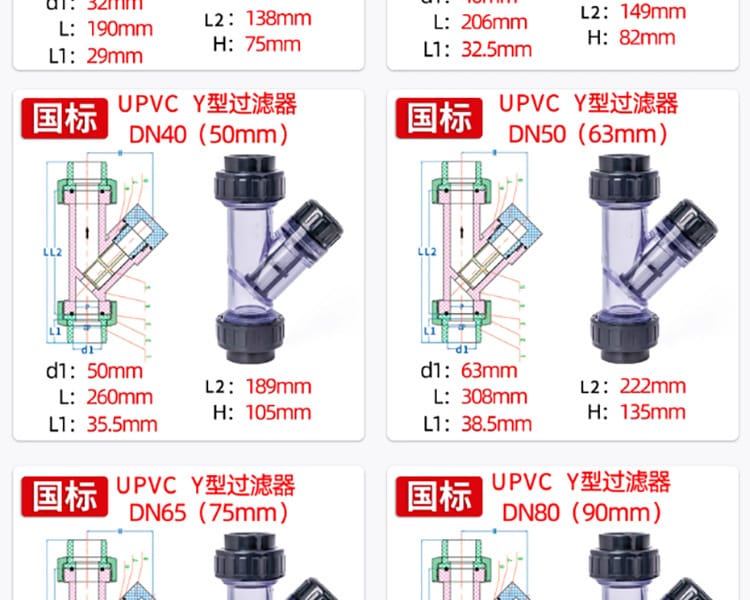

DN15到DN100，每个规格的安装长度和高度不一样，现场配管之前先量好尺寸。下表是各规格的关键尺寸，单位都是毫米。
| 规格 | 承口内径d1 | 承口内径d2 | 总长L | 高度H |
|---|---|---|---|---|

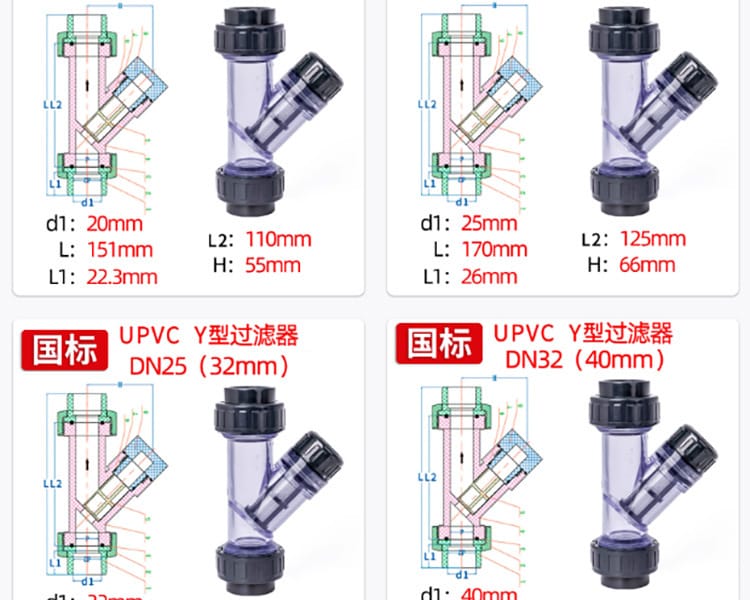

| DN15 | 20.25 | 20.05 | 151 | 55 |
| DN20 | 25.25 | 25.05 | 170 | 66 |
| DN25 | 32.25 | 32.05 | 190 | 75 |
| DN32 | 40.25 | 40.05 | 206 | 82 |
| DN40 | 50.25 | 50.05 | 260 | 105 |
| DN50 | 63.25 | 63.05 | 308 | 135 |

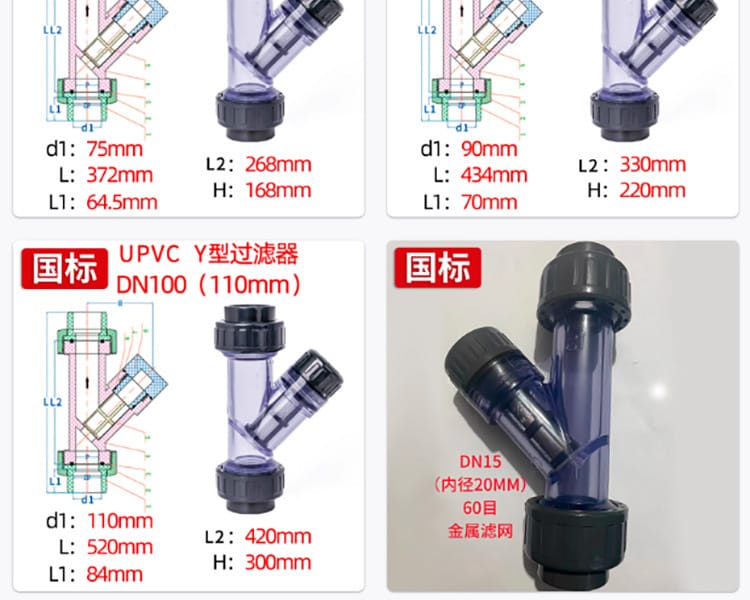

| DN65 | 75.25 | 75.05 | 372 | 168 |
| DN80 | 90.35 | 90.05 | 434 | 220 |
| DN100 | 110.35 | 110.05 | 520 | 300 |
同系列不同规格之间的差异就两条：口径和外径不一样，长度高度跟着变；滤网规格也随口径放大。安装孔距和配管尺寸按上表预留，别拿DN50的安装数据去套DN100。
这透明Y在给水工程里用得最多，自来水管道、饮用水净化系统，装在表后或者支管入口，能把管道施工残留的焊渣、麻丝、砂粒截住。化工行业也认它，稀硫酸、氢氧化钠这类酸碱液体的输送管线上装一只，一方面过滤结晶物和管道杂质，另一方面透明壳体能看到介质颜色变化，算半只监测眼睛。
到现场第一件事不是抹胶，是把管道端面处理干净。UPVC胶粘最怕油污和水汽，端面不平整、有毛刺，粘上也是假粘，通水一顶就掉。切管用细齿锯，切口打磨平，用干布擦净，涂胶前确保面是干的。
过滤器可以水平装，也可以垂直装，但注意介质流向要顺着壳体箭头走。装反了滤网兜住的脏东西会被冲回管道里，等于白装。
UPVC材质通病是脆，这过滤器怕磕碰，搬动用双手捧，别拿扳手敲壳体，也严禁踩踏。冬天室外施工尤其当心，温度低时塑料韧性下降，跌一下就可能出裂纹。
耐温上限60℃，超过这个温度壳体变形，密封垫圈也会提前老化。热水管线别用这款，改用金属过滤器。压力这块，工作压力1.0MPa是上限，水锤冲击大的系统建议加装缓闭止回阀。
用久了出问题别急着换新，先顺着下面几条查，多数能就地解决。
现象一：通水量明显变小。先看透明壳体内滤网表面是不是被杂质糊死了。多半是滤网堵塞，尤其是新装管道头一个月，施工残留物全堵在网面上。处理方法：拆下下端盖，取出滤网，用水冲洗干净，装回去就恢复。如果清洗后仍然流量小，检查是不是入口端管道里有异物顶住了Y型弯头。
现象二：接口处渗水。先查胶粘接口是不是有气泡或没插到位。多半有两个原因：施工时胶水涂少了，或者插入后没做旋转动作，胶层不均匀。小渗漏可以表面补一圈胶，渗漏严重只能锯断重接。另一个常见点是下端盖密封圈没压正，把端盖打开重装一次就好。
现象三：壳体有细小裂纹且漏水。先回想一下近期有没有外力磕碰，或者管线有没有发生过严重水锤。UPVC裂纹多半是机械损伤，不是质量问题。DN50以下小裂纹可以用UPVC焊条补焊，但承压部位不建议补，直接换新更保险。换的时候顺带检查管卡是否松动，加装支架减少振动。
现象四：滤网破了，下游设备被杂质卡住。先拆滤网检查破损位置，破口在网底是长期高压冲刷，破口在侧面多半是安装时碰伤，也有介质里带硬质颗粒撞破的。金属网破小洞可以补焊，塑料网破了直接换新的。处理完滤网，记得把下游管道里的残渣排干净，不然还会二次卡设备。
