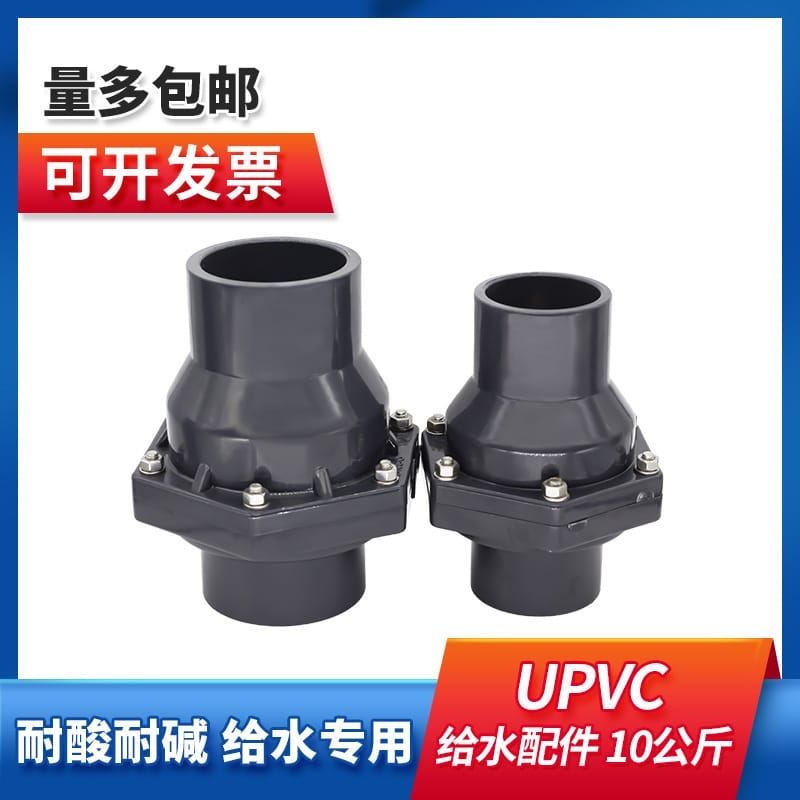

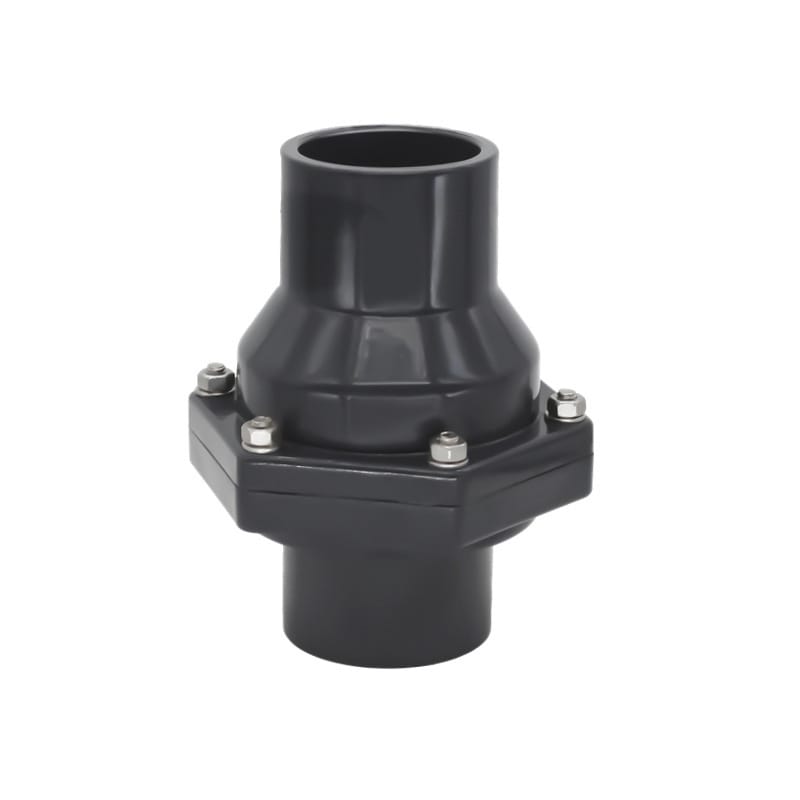

上海阔思电子有限公司的这款PVC-U灰色给水翻板止回阀，主型号是DND506580100125150，覆盖DN50到DN150这几个常用中间口径。我装这阀门装了十六年，从DN20到DN200都碰过，现场出问题最多的不是阀本身，而是选型和安装方向。下面按我带你走一遍现场的顺序，把这款翻板止回阀讲清楚。

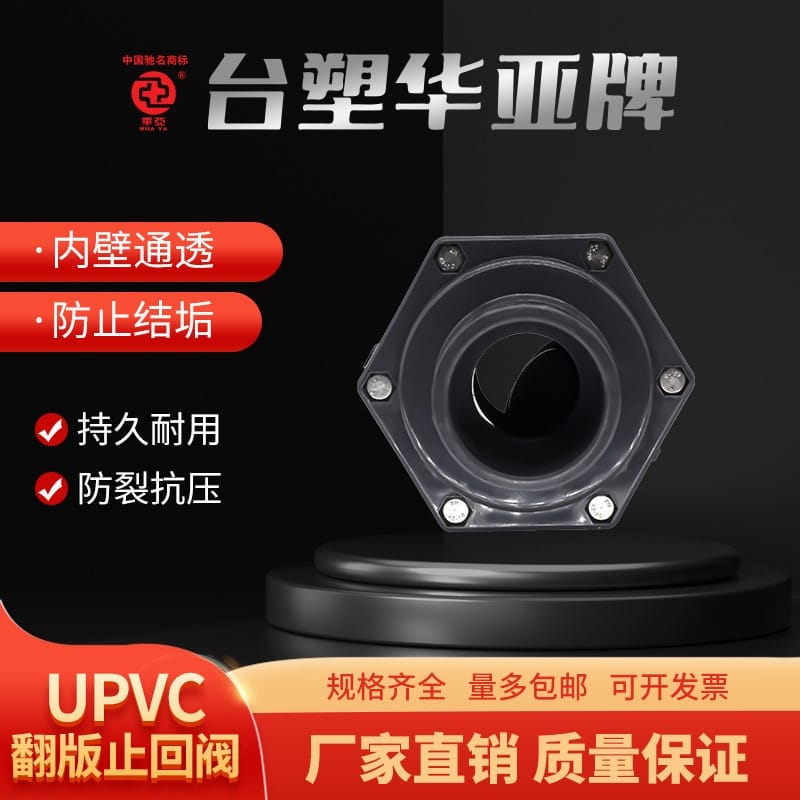

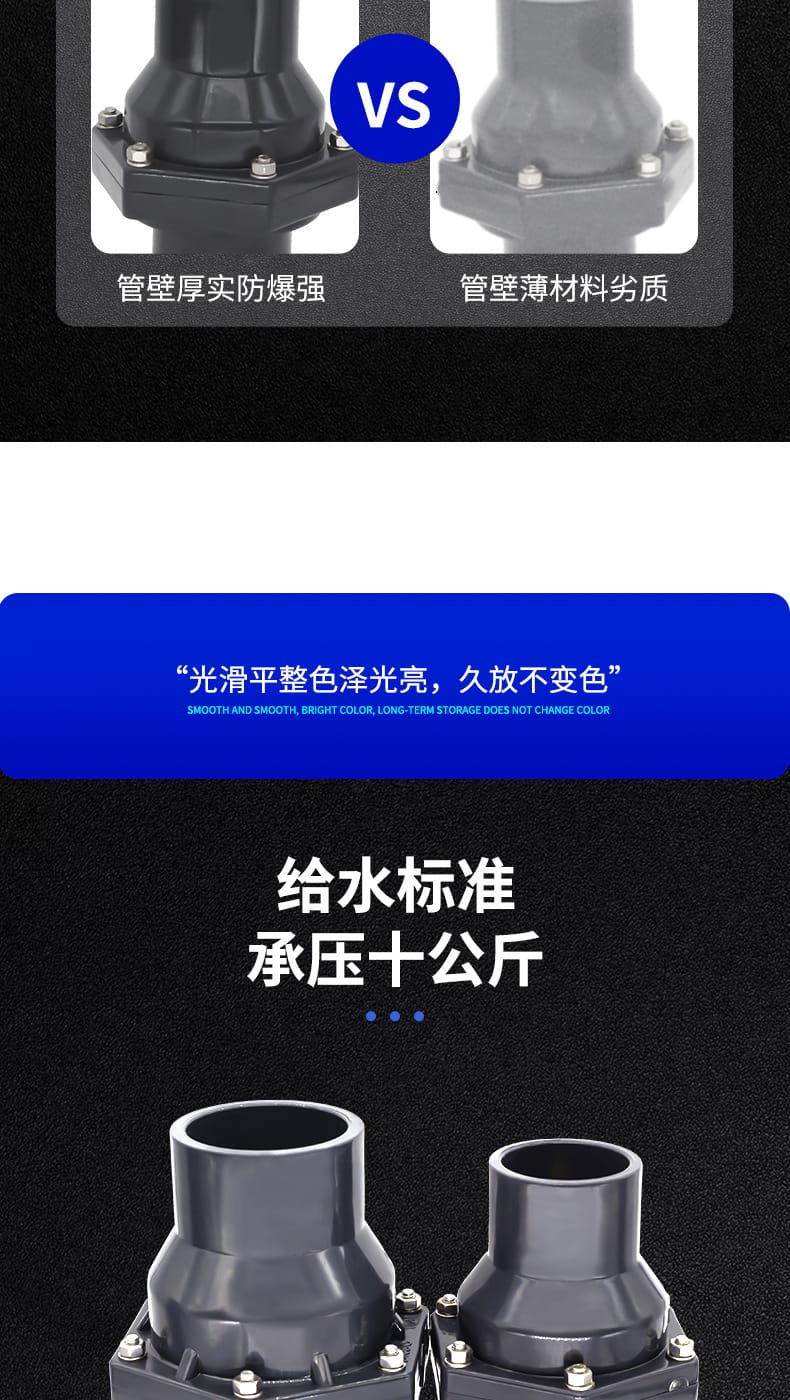

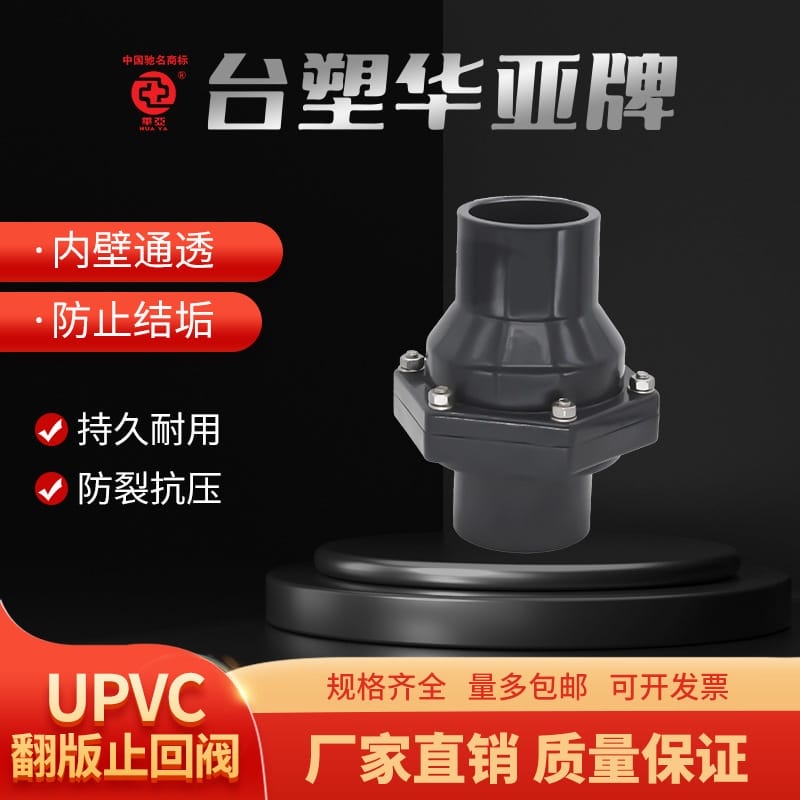

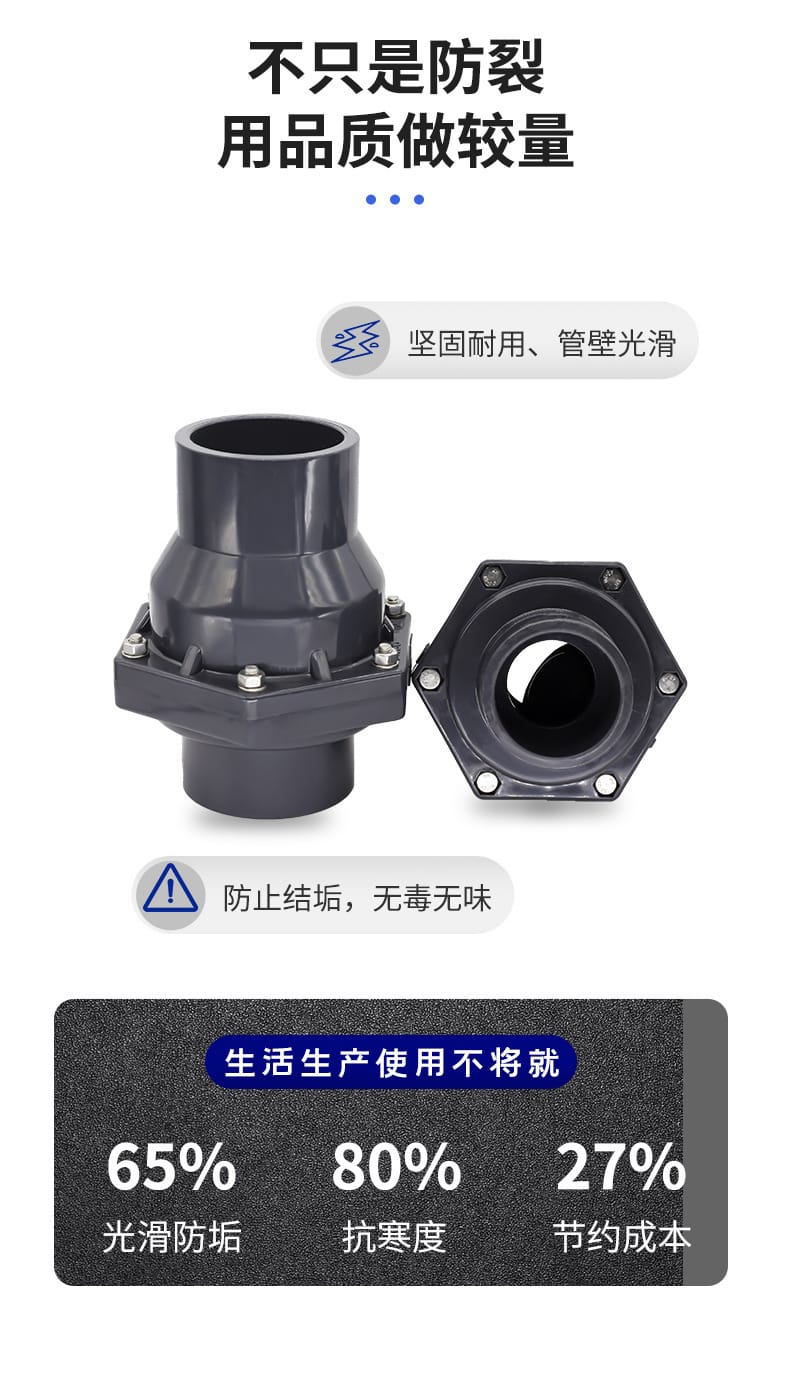

这款阀用的是UPVC材质，灰色给水级，内壁做得相当光滑。光滑的好处有两个：一是水流阻力小，二是防结垢，杂质不容易挂在阀瓣和密封面上。给水标准承压10公斤，生活用水和生产用水都能用。管壁抗寒防裂，壁厚不低于2.0mm，足米足量。

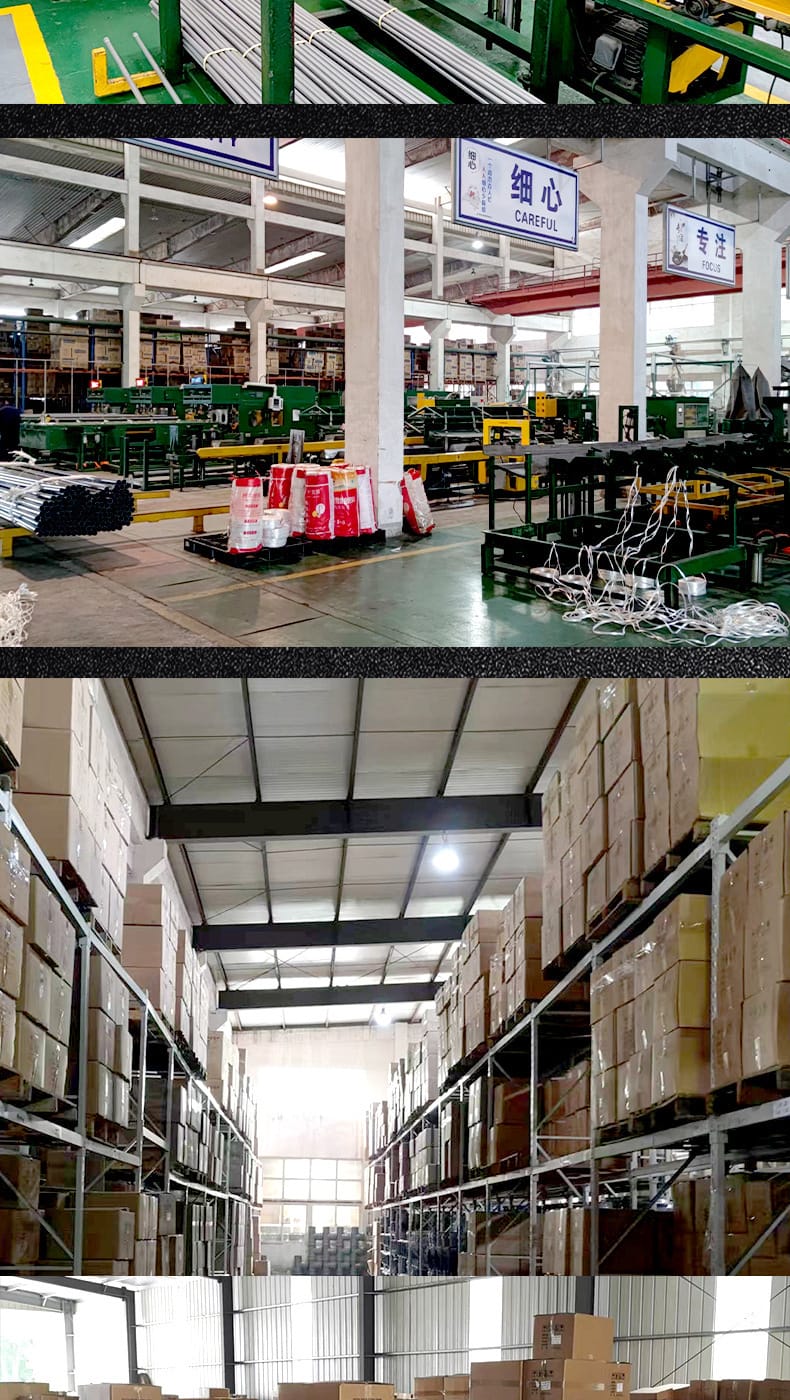

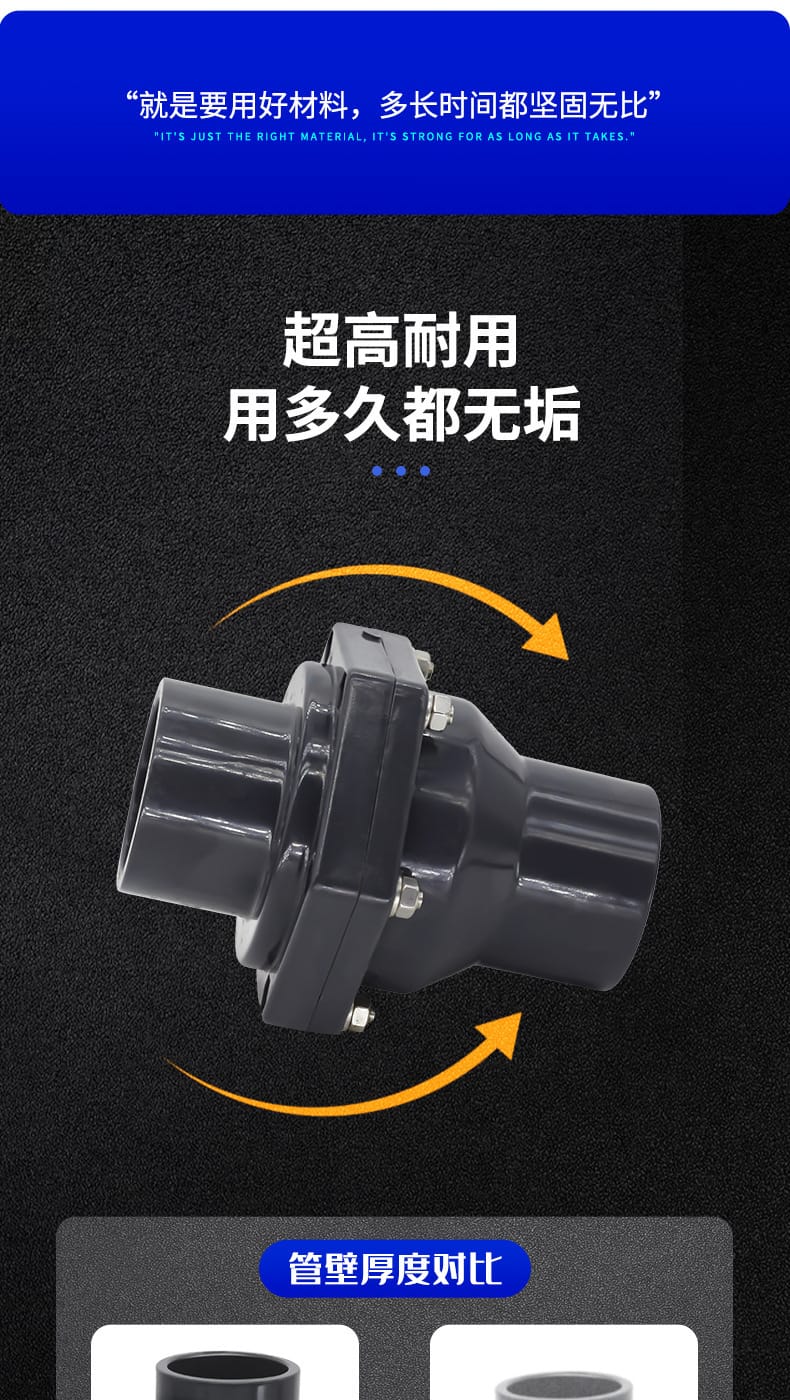

翻板结构是它的核心。阀瓣绕轴翻转，靠介质流动推开，停流时靠自重和回流压力压回密封面。这个结构比升降式止回阀更耐颗粒，因为阀瓣开启角度大，杂质不容易卡在导向套里。老牌工厂出来的东西，外观设计专利和各项认证齐全，26项安全检测、5项性能说明、6项健康环保、12项深度实地认证，资质这块不用你操心。

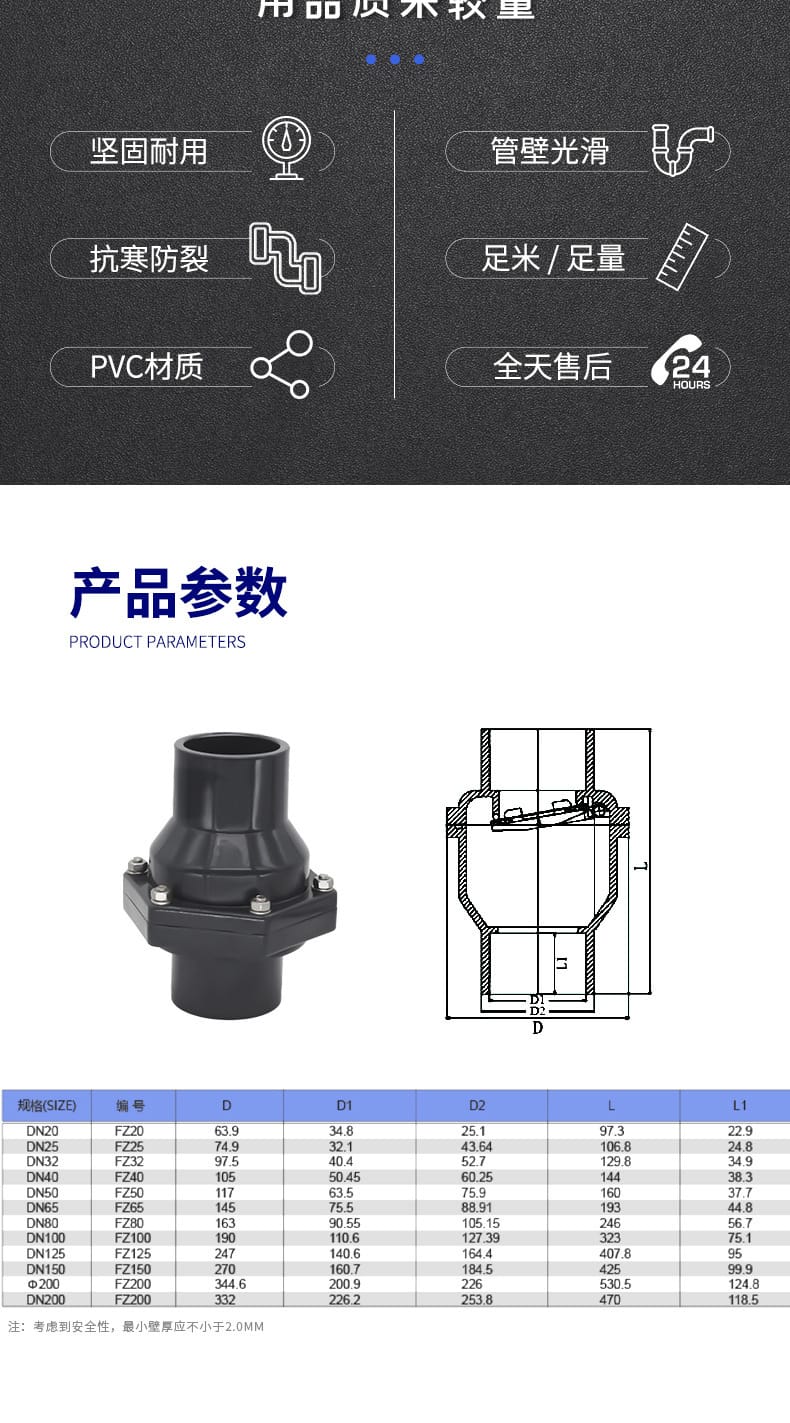

规格从DN20到DN400都有，但这款主型号对应的是DN50、DN65、DN80、DN100、DN125、DN150这六个中间口径。选型时先看管道外径，PVC-U管的DN和DE不是一回事。比如DN50对应DE63，DN100对应DE110，现场拿尺子量外径最准。
| 规格 | 编号 | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|---|---|
| DN50 | FZ50 | 117 | 63.5 | 75.9 | 160 | 37.7 |
| DN65 | FZ65 | 145 | 75.5 | 88.91 | 193 | 44.8 |
| DN80 | FZ80 | 163 | 90.55 | 105.15 | 246 | 56.7 |
| DN100 | FZ100 | 190 | 110.6 | 127.39 | 323 | 75.1 |
| DN125 | FZ125 | 247 | 140.6 | 164.4 | 407.8 | 95 |
| DN150 | FZ150 | 270 | 160.7 | 184.5 | 425 | 99.9 |

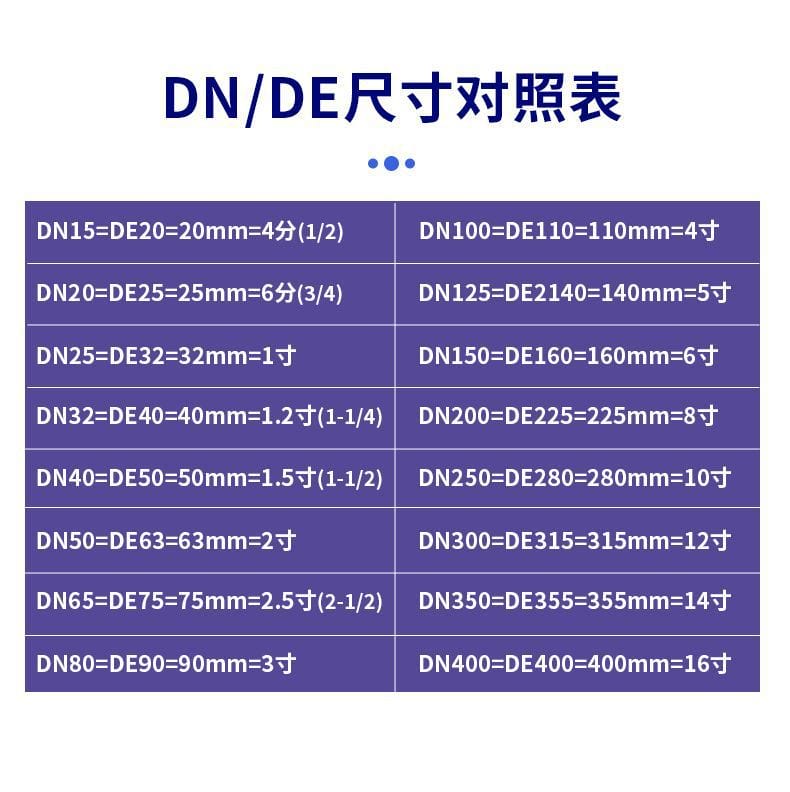

壁厚最小不低于2.0mm，承压给水标准10公斤。DN和DE的对应关系现场容易搞混，列出来你对着看：DN15=DE20，DN20=DE25，DN25=DE32，DN32=DE40，DN40=DE50，DN50=DE63，DN65=DE75，DN80=DE90，DN100=DE110，DN125=DE140，DN150=DE160，DN200=DE225。记住DN是公称通径，DE是管道外径，配管件时以DE为准。

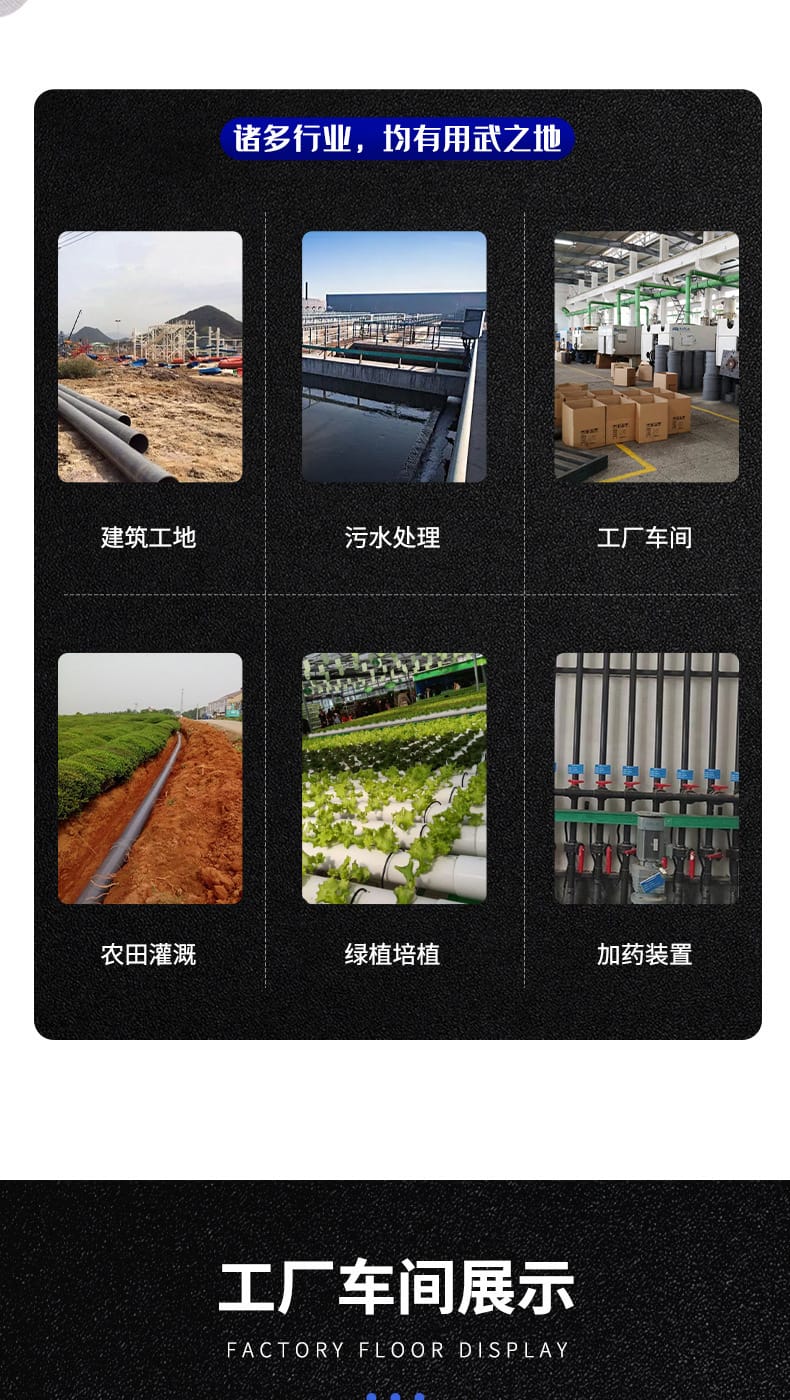

这款阀的适用面很宽，基本是有水、有药液、需要防倒流的地方都能用。建筑工地临时给水管路，污水处理曝气池前的加药管线，工厂车间的循环水系统，农田灌溉的支管末端，绿植培植的自动滴灌，加药装置的计量泵出口，这些场合我都装过。UPVC材质对酸碱盐都有耐受性，化工车间的稀酸稀碱管路也能上，但浓酸浓碱和有机溶剂要单独确认材质兼容性。
安装前管道必须吹扫干净，焊渣、生料带碎屑、砂砾留在管里，翻板阀十有八九会关不严。阀体上有箭头，箭头方向就是允许的流动方向，装反了阀门直接失效，不是漏不漏的问题，是根本止不住。水平管和垂直管都能装，但垂直管要保证阀瓣能靠自重落回密封面，弹簧复位型另说。这款是重力翻板，垂直安装时流向必须从下往上。
法兰连接时螺栓对角均匀拧紧，别单边死拧。承插连接用专用PVC胶，涂胶后插入到位保持十几秒，胶固化前不要动管路。安装位置尽量选在便于观察和拆卸的地方，翻板阀虽然结构简单，但密封面检查需要打开阀盖。

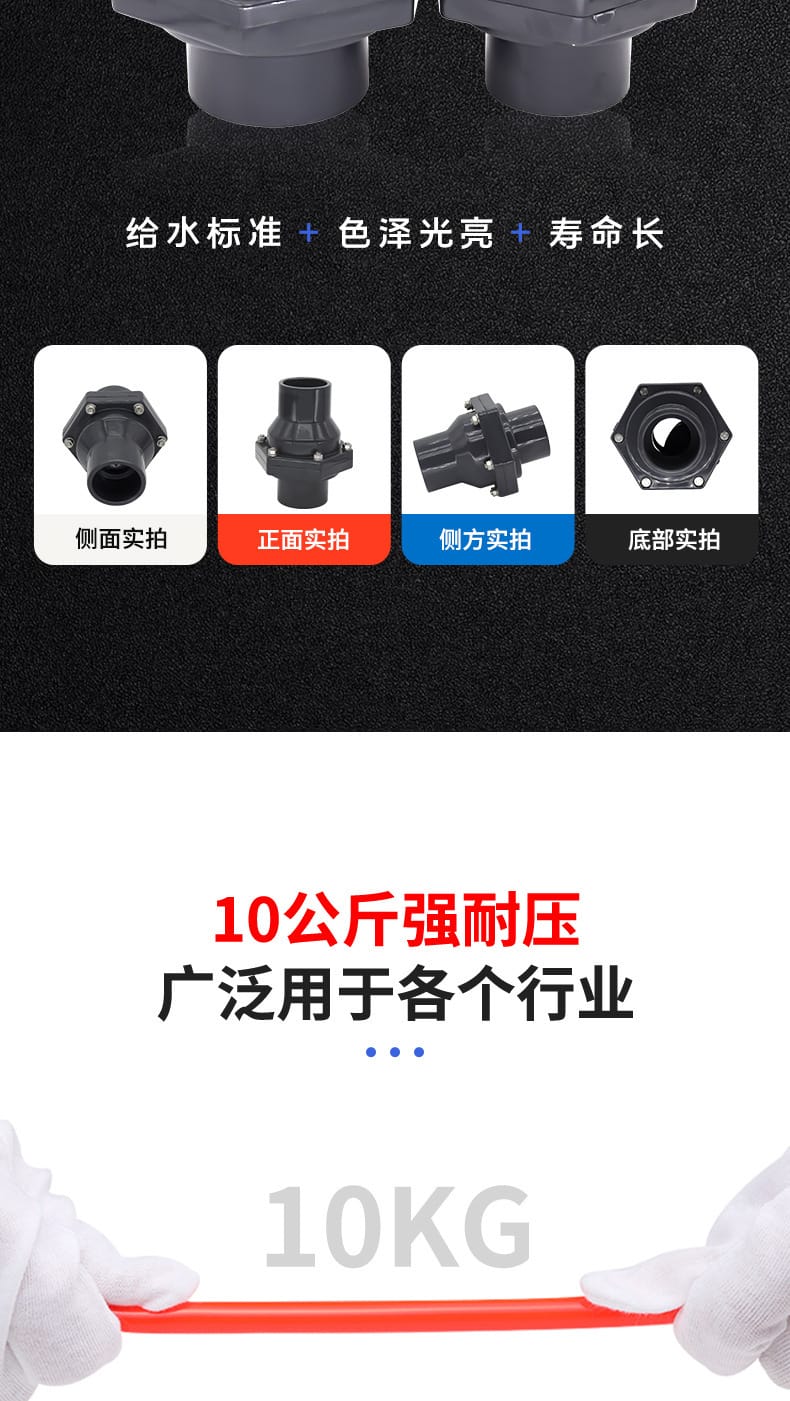

工作压力不能超过10公斤，这是给水标准承压，超压使用阀体可能开裂。介质里如果有颗粒杂质，前置过滤器是必须的，别图省事省掉，阀瓣卡阻十次有八次是杂质造成的。长期停用后重新启用，先打开阀盖看看内部有没有结垢或异物，密封面有划痕就得换阀瓣。
安装时别拿大扳手死拧，UPVC不是金属，过度拧紧法兰螺栓会把阀体压裂。存放时堆在室内，阳光直射半年以上材料会变脆。定期检查阀瓣密封性能，发现泄漏先查密封面有没有杂质嵌进去，再查阀瓣轴有没有磨损。
现象一：阀门关不严，介质倒流。先查管道里有没有杂质卡在密封面，再查阀瓣轴是否灵活。多半是施工时焊渣或生料带碎屑没吹扫干净，卡在阀瓣和阀座之间。处理办法是拆开阀盖清理密封面，装回前把上游管道再吹扫一遍。
现象二：阀瓣开启后不回位，水流一直通。先查安装方向对不对，箭头是否与流向一致。多半是装反了，翻板阀反向安装时阀瓣被压死在开启位置。处理办法是拆下阀门调转180度重新安装，注意法兰螺栓孔对位。
现象三：阀体连接处渗漏。先查法兰螺栓是否均匀拧紧，再查密封垫是否老化。多半是单边拧紧导致阀体受力不均，或者承插胶粘剂涂得不匀。处理办法是松开螺栓重新对角均匀拧紧，承插口渗漏只能锯掉重接。
现象四：垂直管路上阀瓣关闭缓慢。先查流向是否从下往上，再查阀瓣轴有无结垢。多半是垂直安装时流向从上往下，阀瓣靠重力关需要时间。处理办法是调整安装方向，或者改用弹簧复位型止回阀。
