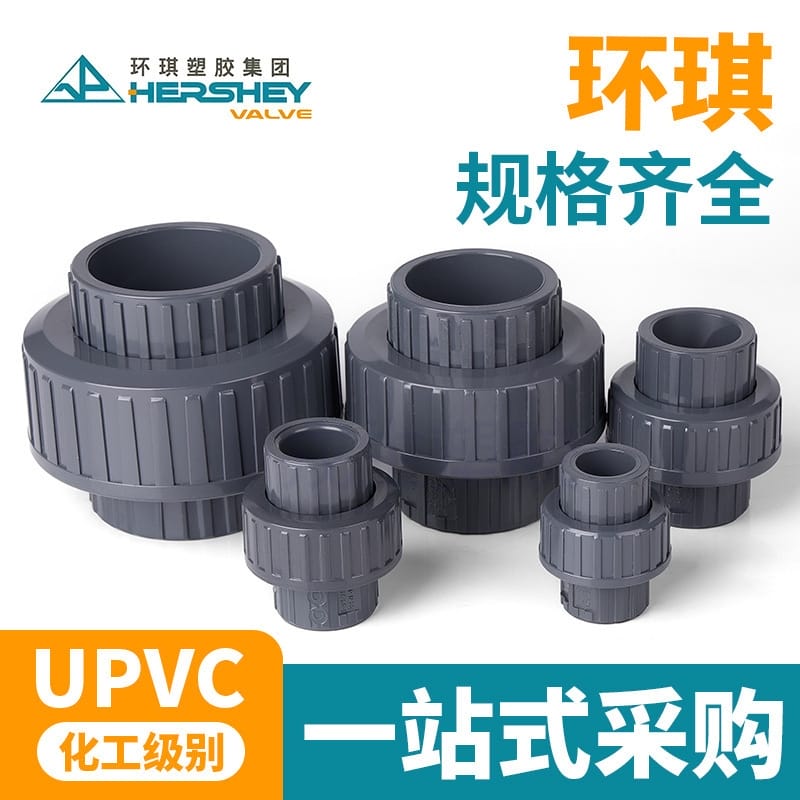

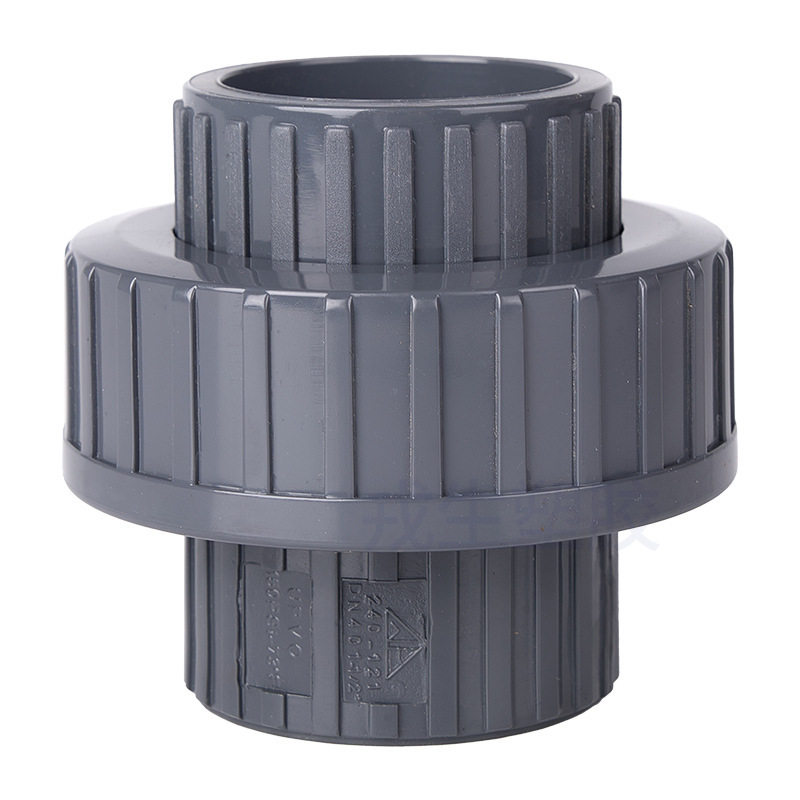

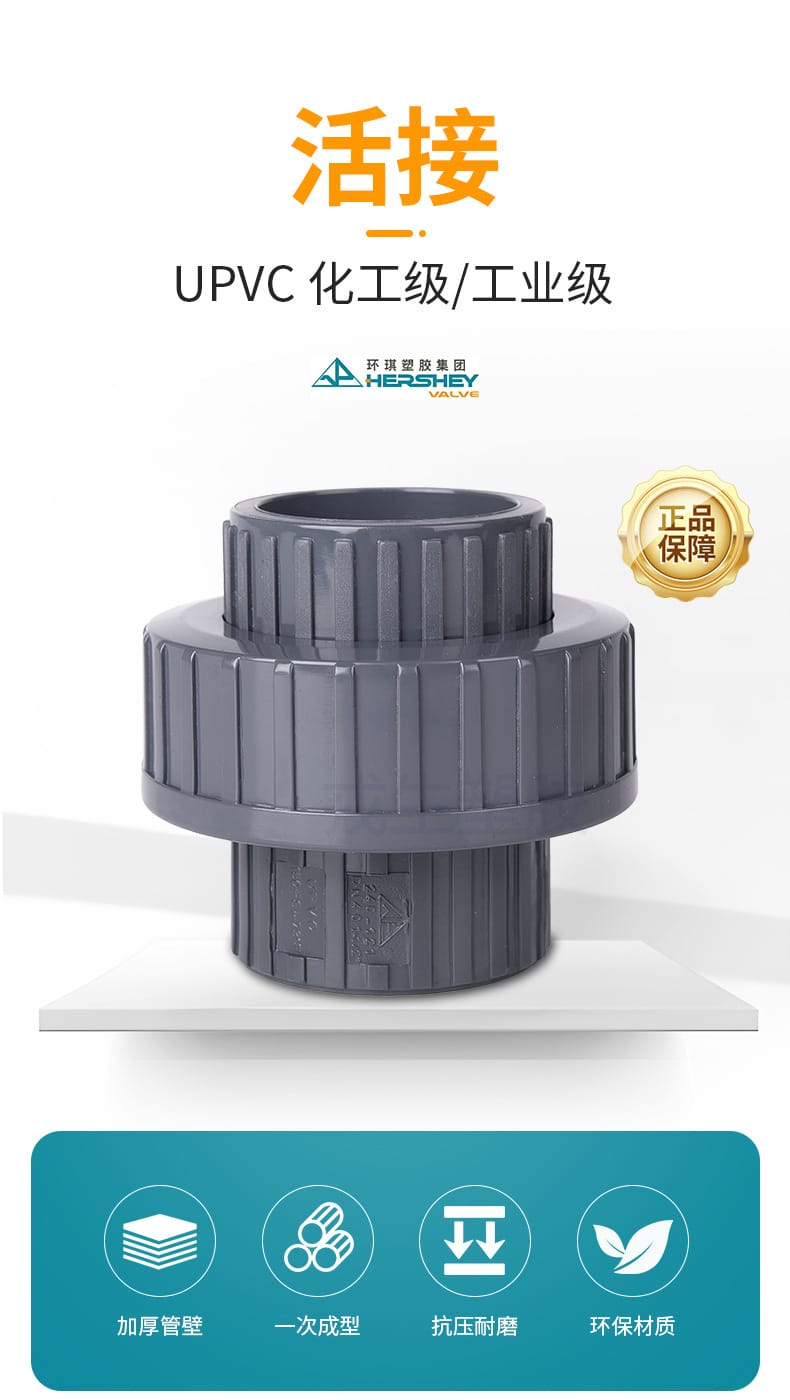

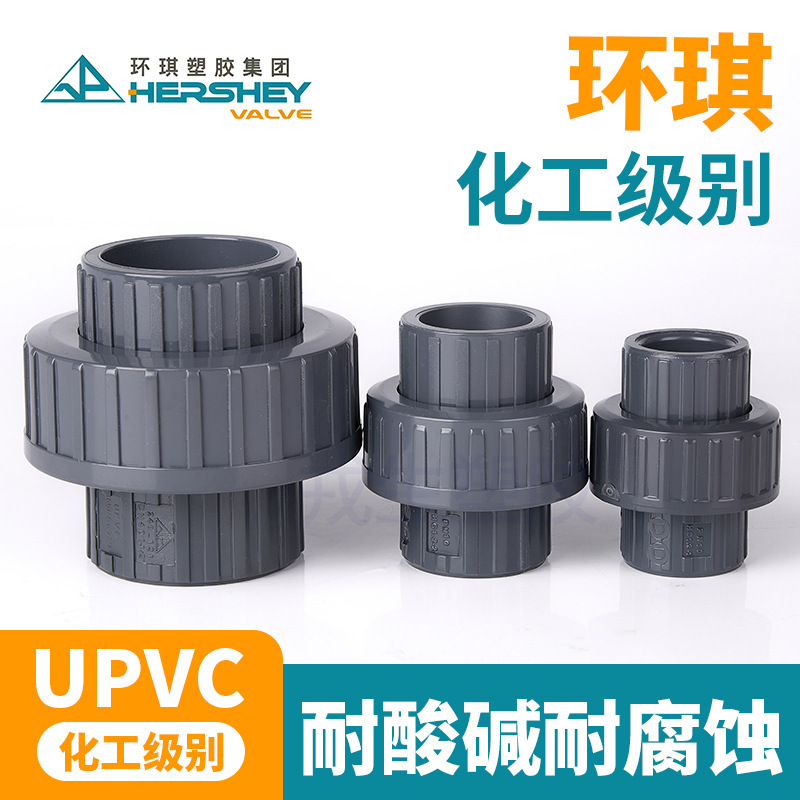

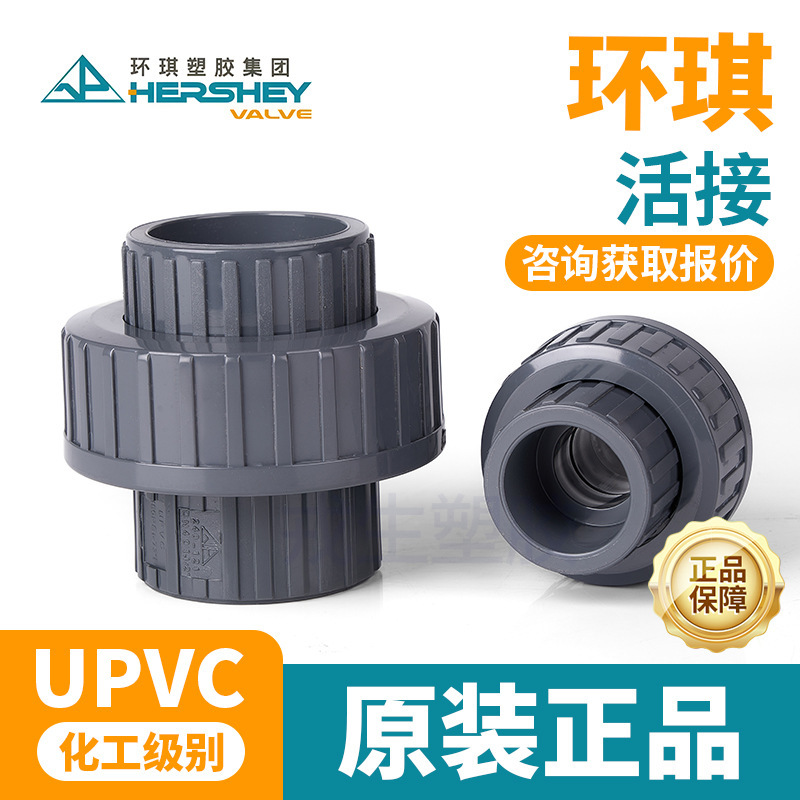

环琪UPVC活接化工管配件在流体工艺管线中承担着快速拆装与可靠密封的双重任务。当前主力交付规格涵盖型号20与型号160，两者共享同一套精密注塑成型体系与氟橡胶密封圈选型逻辑，但在流通截面积、结构刚度及现场装配力矩要求上存在明确界限。该类产品不依赖焊接或法兰螺栓组，而是通过螺纹压紧实现管道段落的模块化解耦，直接决定了后续维护窗口期的长短与系统泄漏概率的高低。

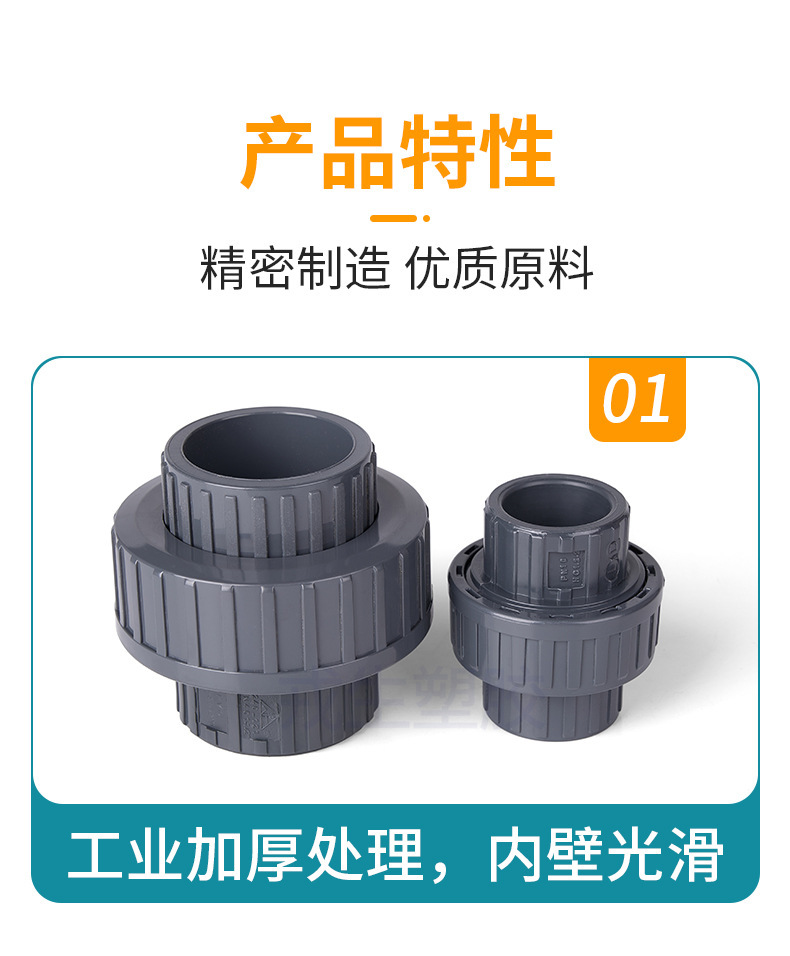

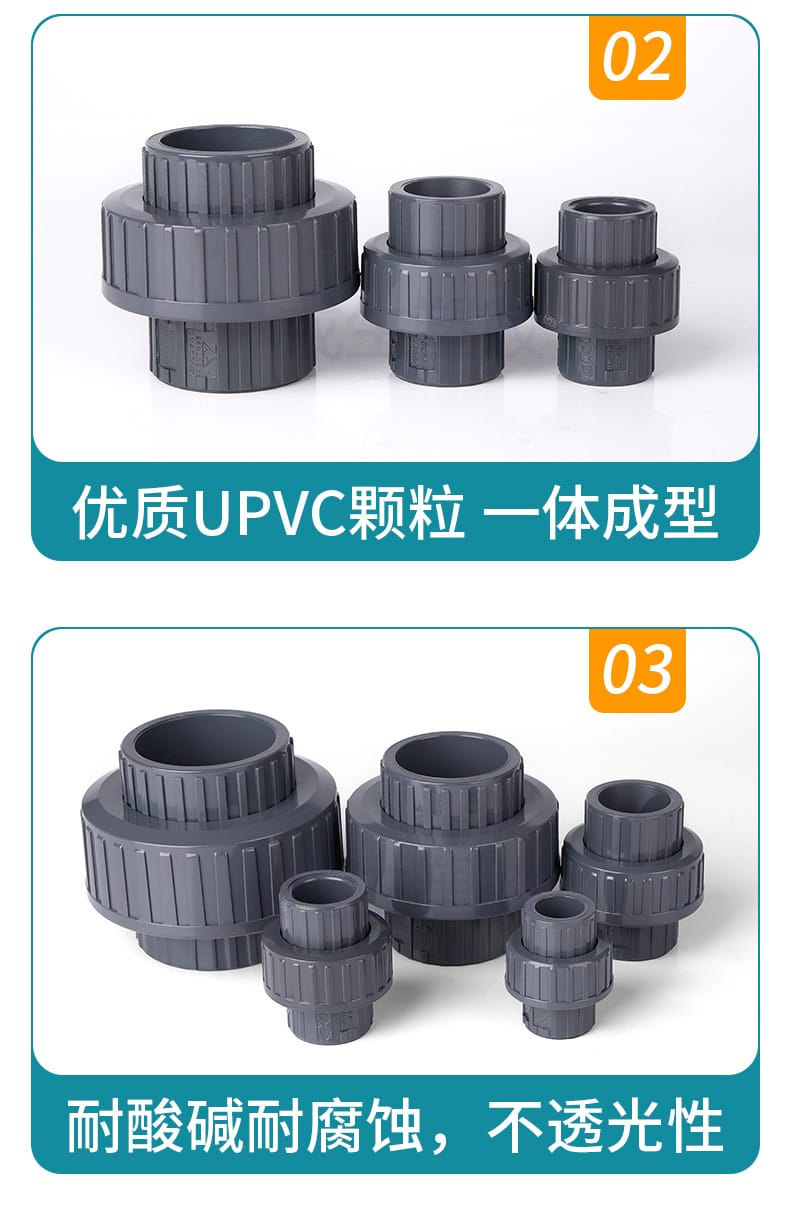

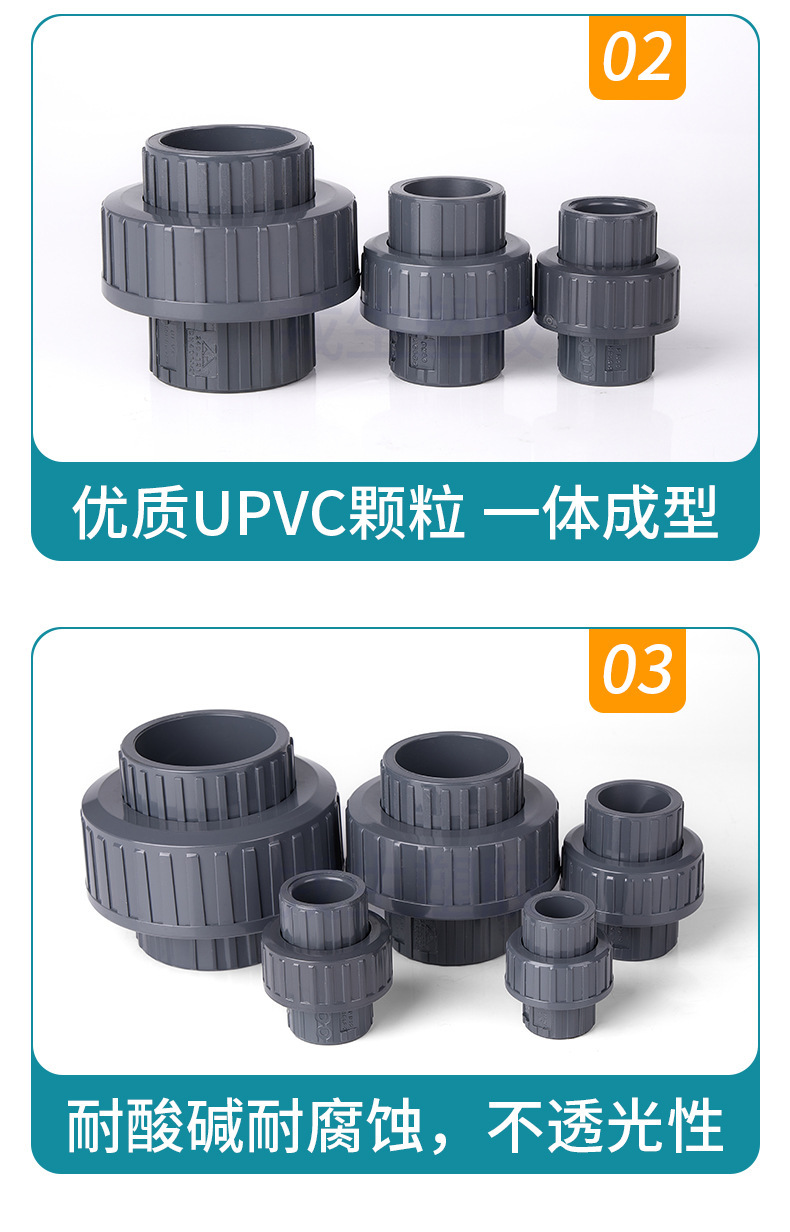

工业现场的管路节点往往承受着压力波动与介质腐蚀的双重考验。环琪该系列管件采用优质UPVC颗粒整体注塑，管壁经过加厚处理，整体结构强度覆盖常规工艺脉动范围。内壁保持光滑平整，流体阻力系数稳定，不会因内壁粗糙度增加而引发局部湍流或沉积。
型号20对应小口径支路，结构紧凑，适合仪表引压、取样点或加药支管。型号160对应大口径主管，其活接螺母啮合面积与密封接触周长更大，能够承受更高的系统背压与外部机械应力。两者在主体受力形态上的差异，直接决定了它们在管网中的布置位置不同。

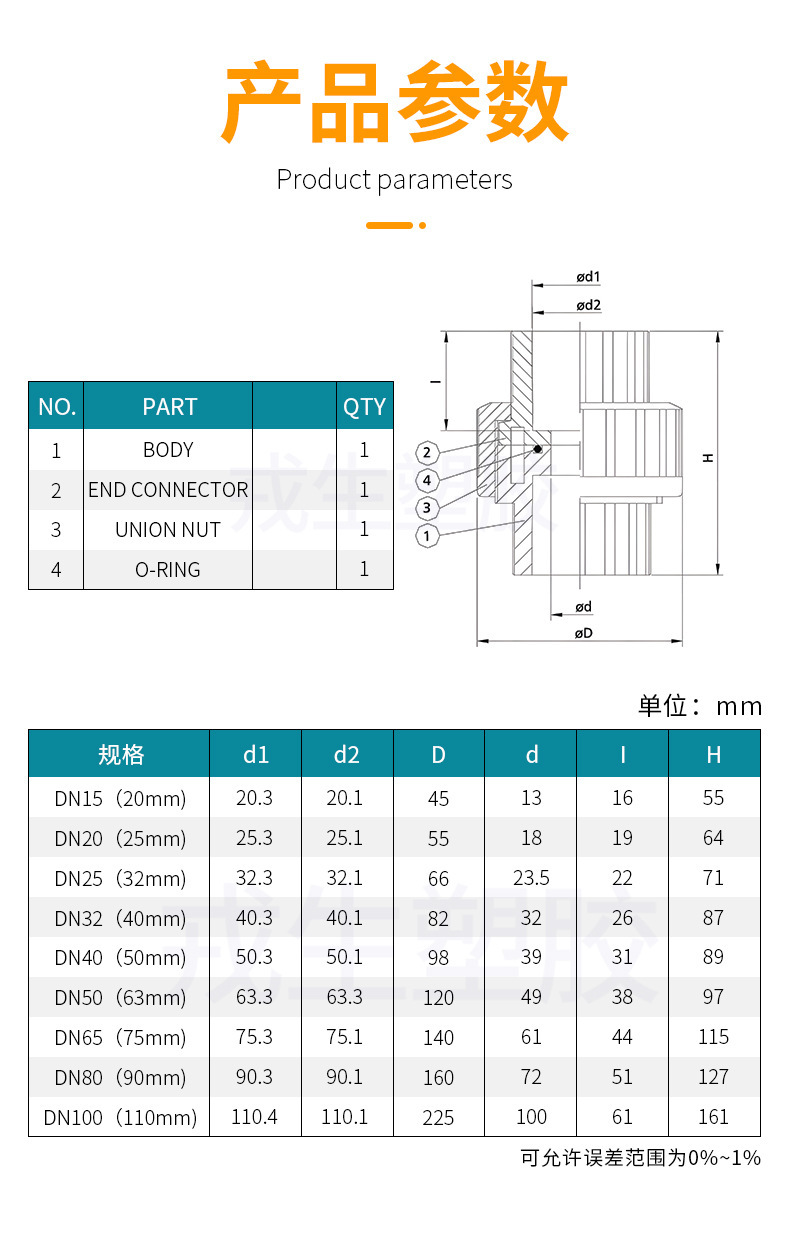

型号20与型号160在基础材料体系上一致，但关键尺寸与承压边界随通径放大而调整。以下表格提取两款型号的核心几何参数与通用物理指标，供工程选型直接对照。
| 参数名称 | 型号20规格 | 型号160规格 |
|---|---|---|
| 适用公称通径 | DN20（外径20mm） | DN80（外径90mm，D=160mm） |
| 内插直径d1 | 20.3 mm | 90.3 mm |
| 承口匹配直径d2 | 20.1 mm | 90.1 mm |
| 活接螺母外径D | 45 mm | 160 mm |
| 密封槽径d | 13 mm | 72 mm |
| 总长H | 55 mm | 127 mm |
| 标准适用温度 | 0℃～60℃（温度升高压额递减） | |

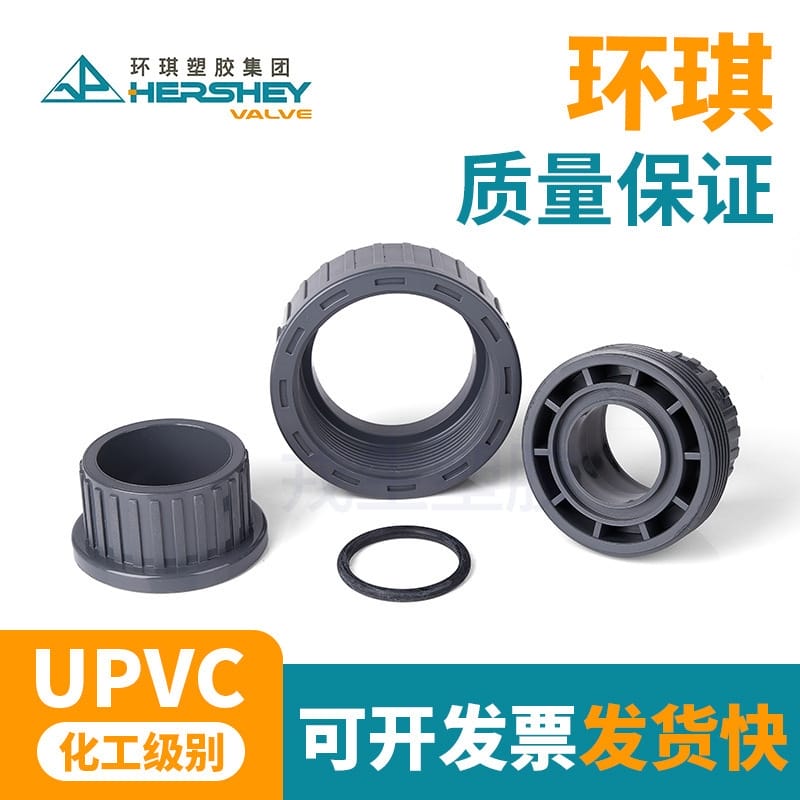

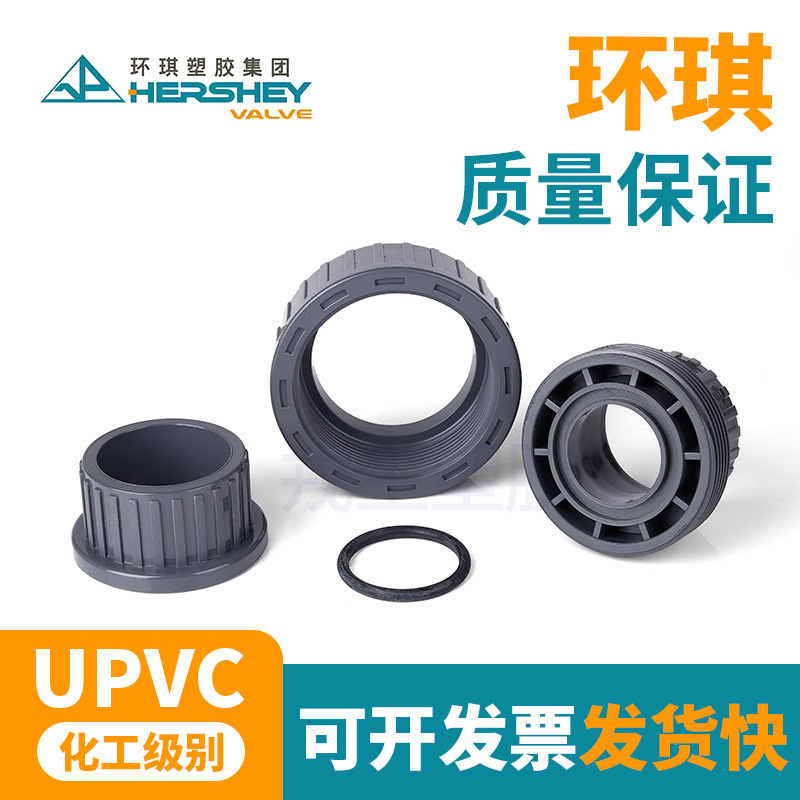

| 结构组成 | 主体×1、端接头×1、活接螺母×1、O型密封圈×1 | |
尺寸公差控制在±0%至±1%区间，保证了承插配合的紧密性。型号160由于螺母外径达到160mm，现场拧紧时需要配套大扭矩扳手，强行使用普通管钳极易导致螺纹滑丝或本体微裂。选型时务必核对实际工作压力曲线，不可仅凭通径大小估算承压能力。
该类产品横跨多个对介质纯度与管路可靠性要求严苛的制造环节。工艺链条中的清洗、冷却、反应与排放回路，都需要频繁启停或定期更换滤芯与泵体，活接结构在此处发挥不可替代的作用。
不同行业对介质的理化属性界定清晰。电子级用户关注硅离子溶出量与死角体积，制药企业聚焦CIP高温蒸汽耐受性与微生物附着风险，化工场景则优先考虑有机溶剂兼容性。环琪管件凭借中性材质的本底稳定性，能够同时满足上述交叉工况的底线要求。
管路节点的施工质量直接决定使用寿命。UPVC材料的低温脆性与热膨胀系数高于金属，现场作业必须遵循标准化流程。型号20与型号160在安装手法上保持一致，仅操作力度与对中精度要求随管径放大而提高。
轴线偏心是现场最常见的安装失误。强行对口会导致O型圈单边挤压失效，运行一周内必然出现微漏。安装团队需配备简易调心夹具或激光水平仪，将同心度偏差控制在1.5mm以内再执行最终锁紧动作。
物料流转的物理边界需要严格界定。UPVC并非万能防腐载体，错误选择介质类型或突破温压极限，会直接引发脆裂溶解或蠕变变形。现场巡检与维护必须建立明确的操作红线。
备件储备策略应围绕O型圈展开。主体结构极少损坏，真正消耗品是密封件。采购时需明确介质温度区间，低温环境选用丁腈橡胶，含油介质切换为氟橡胶，常温纯水工况可使用三元乙丙材质。混用牌号会导致溶胀率超标，直接击穿密封防线。
工艺装备的演进正在重塑管件的选型逻辑。过去管路只需满足通流功能，现在则需要兼顾合规性、可追溯性与快速迭代能力。这一转变迫使上游配件厂商调整设计重心。
排污许可与VOCs治理指标不断收紧，传统垫片缠绕与螺纹密封胶逐渐被全塑活接替代。企业将管路检漏频次从月度缩短至周度，泄漏容忍阈值从可见滴漏降至毫米级雾状。型号20的小口径分支因此获得更多防涡流设计优化，减少气蚀对密封面的冲刷破坏。
工厂布局转向撬装化与预制化，停机检修时间被压缩至小时级。活接螺母的多边形防滑面与预润滑涂层成为标配，型号160的大通径产品开始引入定位销结构，避免反复拆装时发生角度偏移。管网改造周期由此从三天缩短至六小时，直接降低产能损失成本。
以下三个场景展示了该系列产品在不同工艺节点的实际部署效果。背景、方案与运行数据均来源于一线项目归档记录。
某集成电路清洗厂在EDI出水后的混合床树脂罐出口设置旁路冲洗阀组。原有法兰连接占用空间大，且每次更换树脂均需动火切割，影响洁净室正压。
方案采用环琪型号20活接接头串联双联球阀与视镜。承插口采用无尘擦拭工艺，胶粘剂挥发期延长至二十分钟。密封圈选用低析出型EPDM材质，全程无金属紧固件接触。
实施后支路占地面积缩减百分之六十，树脂更换耗时从两小时压缩至二十分钟。连续运行十八个月后电导率仍稳定在18兆欧级别，未出现微粒污染事件。
某农药中间体生产企业需在高压反应釜进料管线中段安装催化剂投加点。原不锈钢管路易受氯离子应力腐蚀开裂，焊缝附近每月需补焊两次。
方案改用型号160全塑活接系统替代局部碳钢管段。活接位于过滤器前端，便于定期拆解清洗滤芯积垢。配管全部采用CPVC过渡，接头处使用专用过渡胶泥隔离电化学电位差。
投运十二个月内未发生任何点蚀穿孔。维修班组每次清理滤芯仅需松开两侧螺母，无需动火审批与气体检测，单月非计划停机时间下降百分之八十。
表面处理厂酸性废水收集池至碱性中和池的输送管长期处于高浓度硫酸铜溶液浸泡状态，常规硬聚氯乙烯管材硬度不足，易被水流裹挟的砂粒磨穿。
方案在主管道回流支路配置型号160加厚型活接，主体壁厚由标准级提升至S4系列。密封圈改用以耐研磨著称的聚氨酯复合层，并在外侧加装防刮护套。进出水口增设缓冲整流板降低流速冲击。
装置连续服役三十个月后拆开检查，密封面仅有轻微磨损痕迹，O型圈压缩永久变形率低于百分之八。介质流量波动时系统未出现共振异响，维护间隔由三个月延长至十二个月。
工程落地时应优先校准实际运行压力与介质温度的耦合关系。UPVC的力学性能并非固定值，温度每升高十度，许用应力约下降百分之十五。选型时留出百分之二十的安全裕度，配合正确的O型圈牌号匹配，才能确保活接节点在复杂工况下维持长期密封。
