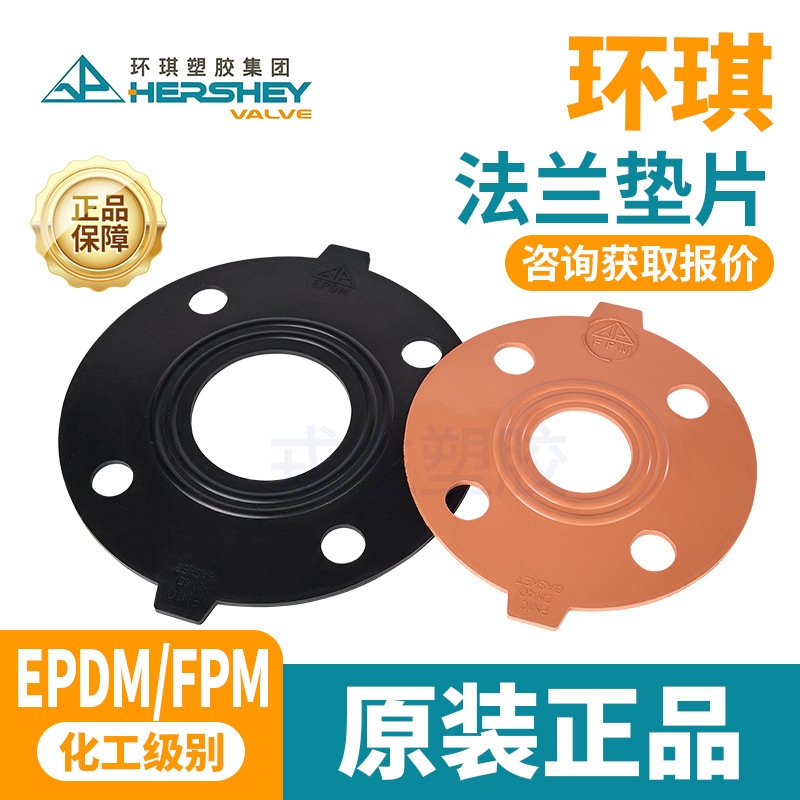

环琪UPVC法兰垫片（EPDM/FPM双材质系列）技术说明与选型指南

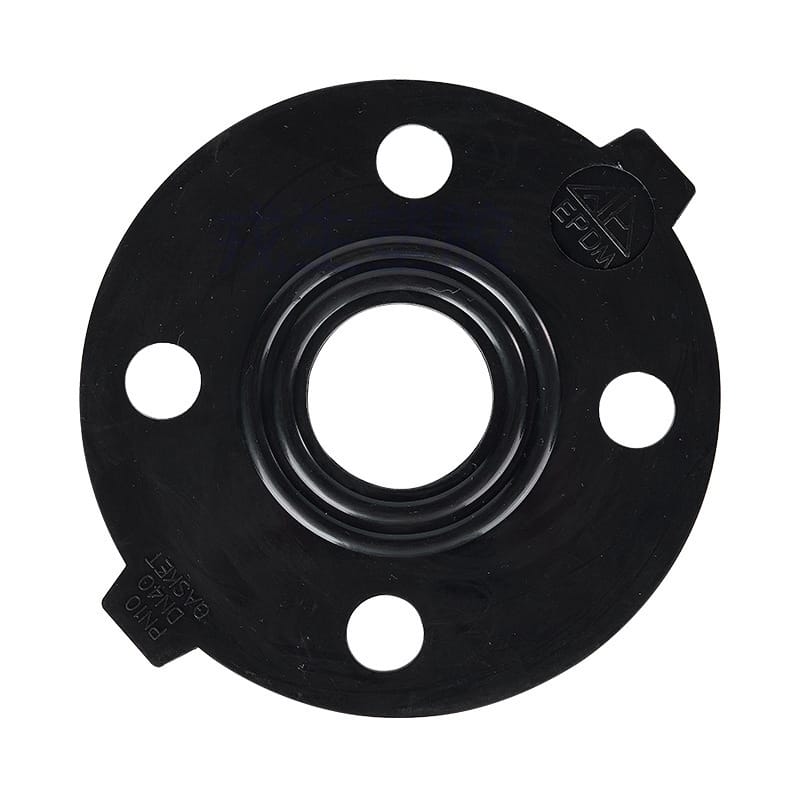

环琪UPVC法兰垫片（EPDM/FPM双材质系列）直接嵌入流体输送管路的法兰连接节点，承担隔离介质与维持系统压力的基础职能。这类密封件在工艺链条里的价值不再局限于防漏，而是决定了整条管线的运行周期与合规成本。现有产品线按材质划分为环琪EPDM三元乙丙型与环琪FPM氟橡胶型，两者共享同一套L3XSV加厚一次成型结构，但在化学耐受边界与温压窗口上做了明确切割。选型时必须将工况介质、温度波动范围与法兰标准纳入同一张表核对。

核心特点

该系列垫片采用整体模压工艺成型，摒弃传统粘接或多层复合结构。L3XSV加厚管壁设计让垫片在螺栓预紧力作用下产生均匀形变，填充微观不平度后迅速恢复弹性。孔位加工精度直接对标国标及ISO常见法兰盘分布圆，装配时无需额外找正。

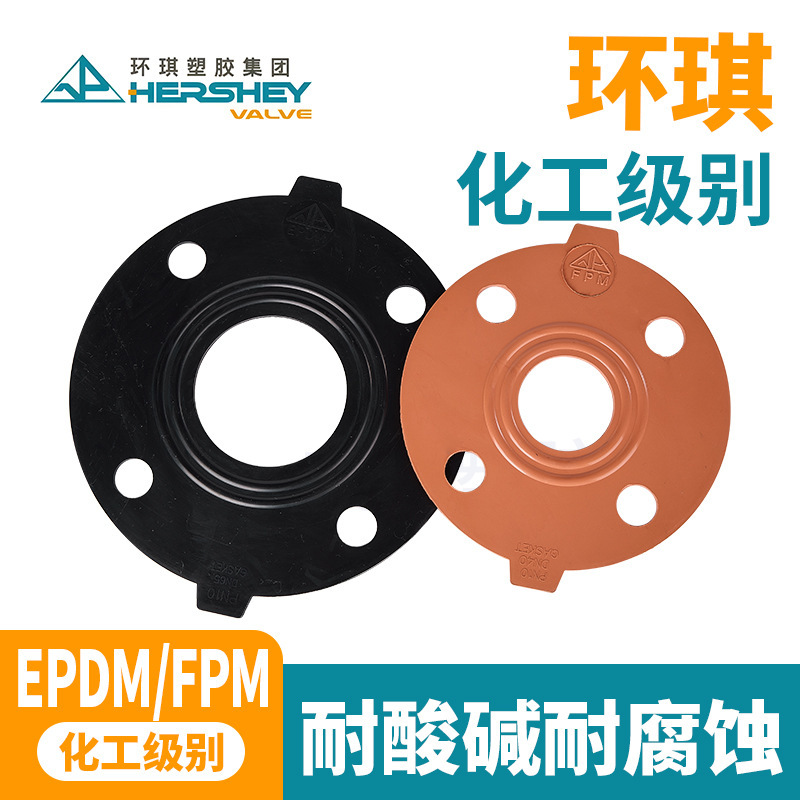

材质分为EPDM三元乙丙与FPM氟橡胶两条线，物理性能与化学耐受区间互不重叠。

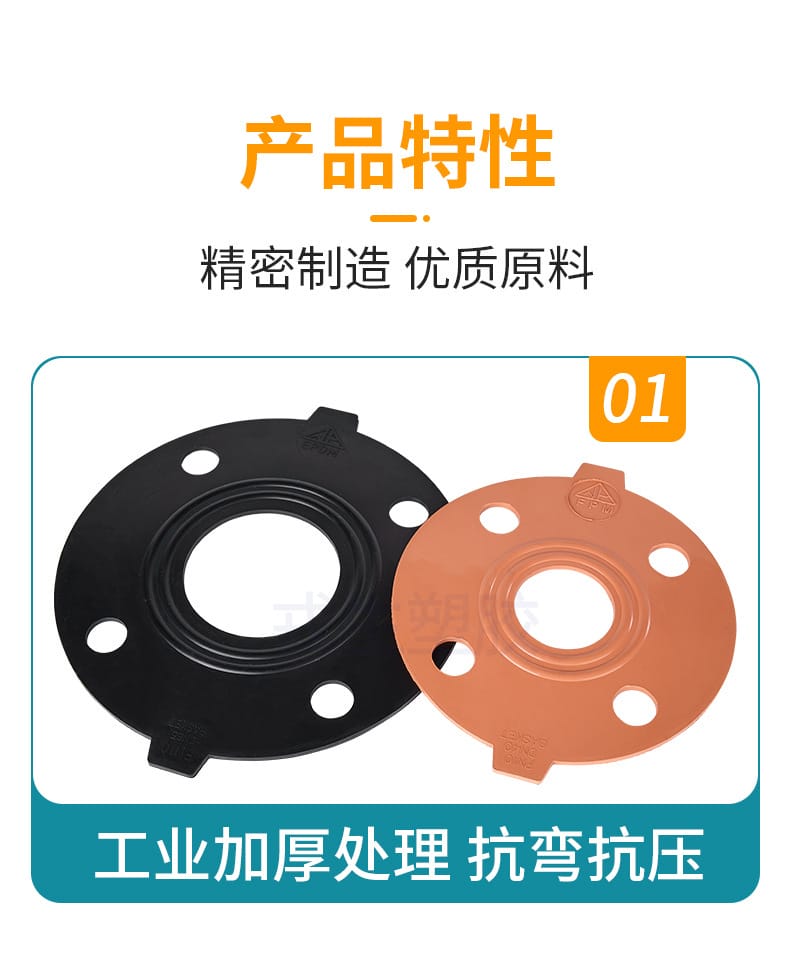

L3XSV加厚一体成型工艺杜绝分层风险，抗弯抗压能力提升并延长服役周期。

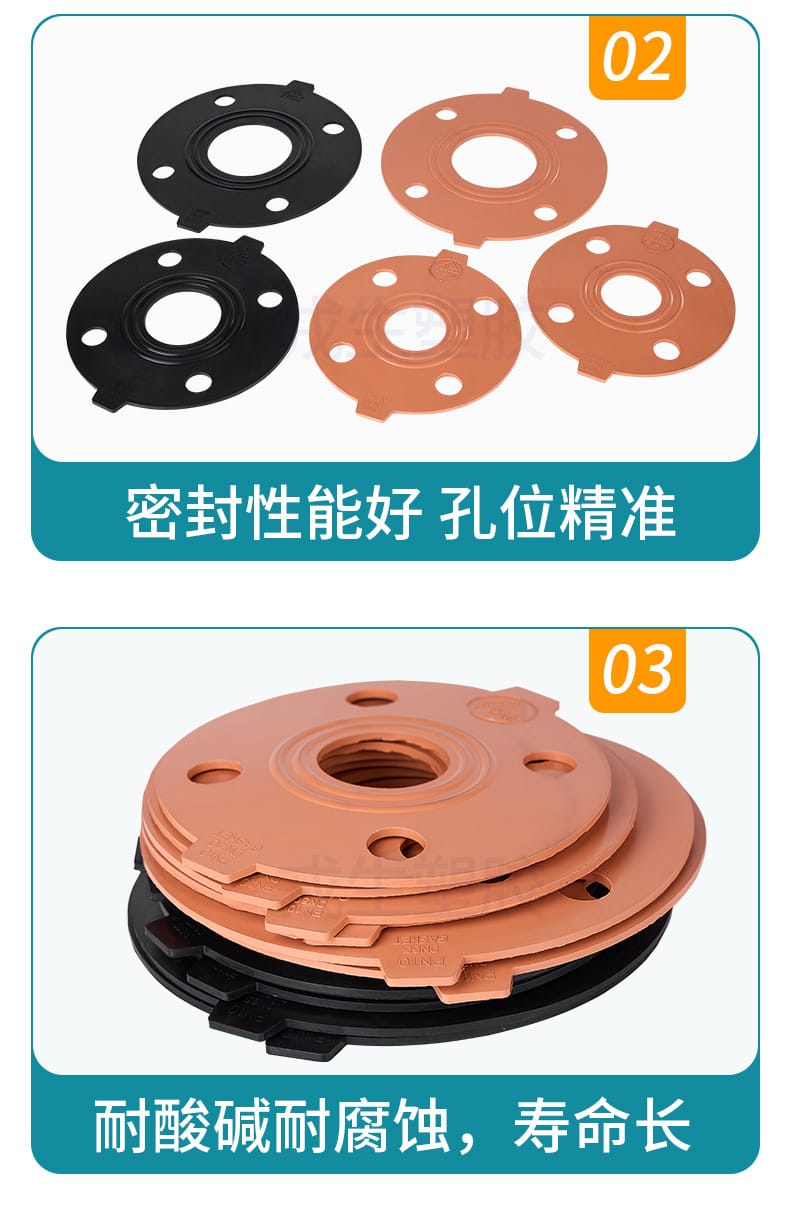

孔径与P.C.D分布圆严格匹配常规法兰标准，现场装配无需二次打磨或补焊。
表面致密无孔隙结构有效阻断杂质附着，降低超纯水处理系统的微粒污染风险。

结构上的共性优势在于尺寸稳定性。无论选择哪一款分支，垫片在长期受压后都不会出现明显蠕变松弛。实际工程反馈表明，规范预紧下的垫片压缩回弹率稳定在合理区间，管路振动对密封界面的冲击被橡胶基体有效吸收。

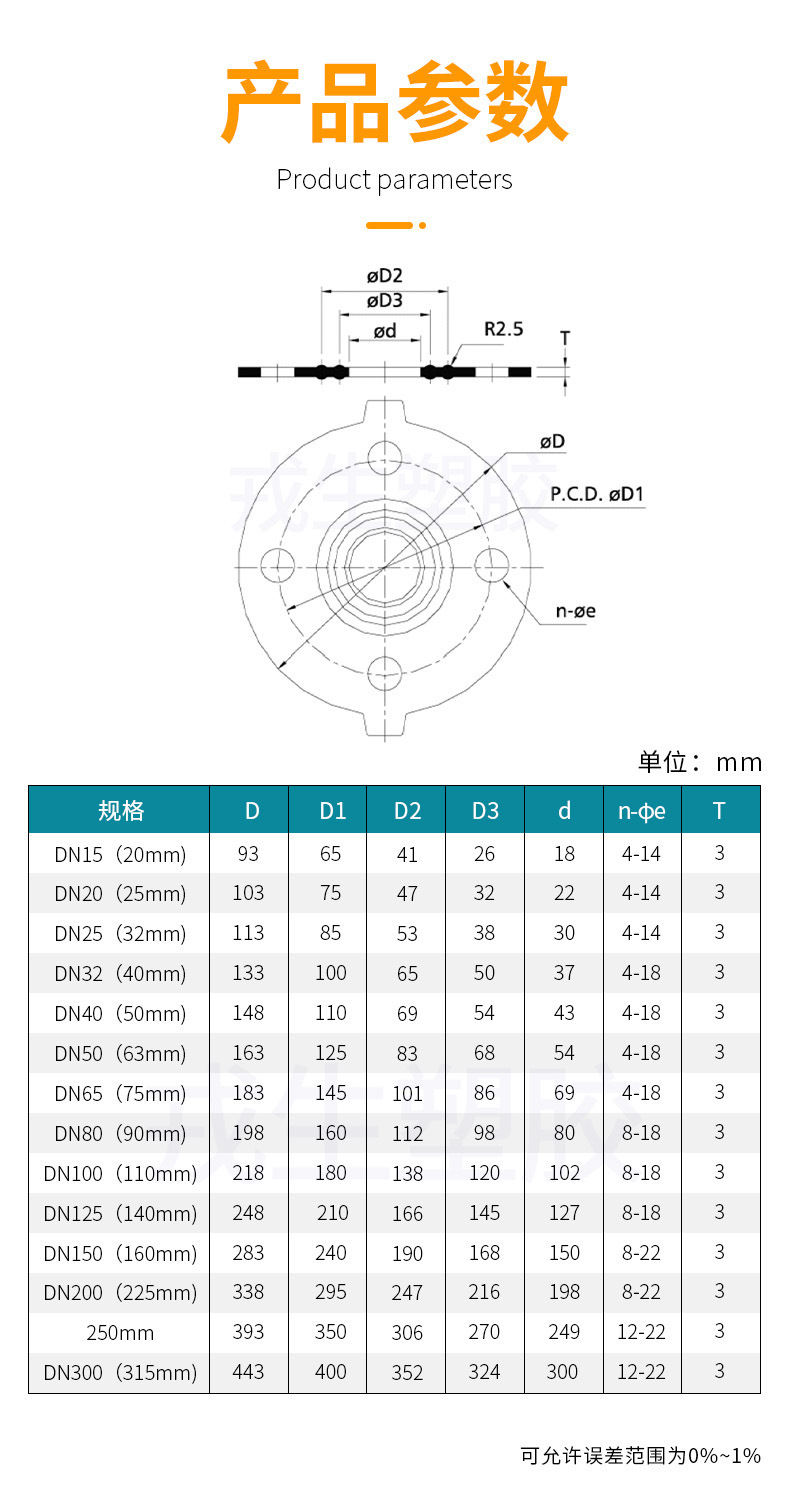

技术参数

所有规格均按公称通径DN15至DN300分级制造，厚度统一控制在3mm，以平衡密封比压与法兰受力。各型号的几何尺寸严格遵循ANSI/ASME B16.21及GB/T 9119法兰对接标准。以下为全规格外廓数据对照，单位均为毫米。

规格(DN)	D(外径)	D1	D2	D3	d(内径)	n-Φe(螺栓孔)	T(厚度)
DN15	93	65	41	26	18	4-Φ14	3
DN20	103	75	47	32	22	4-Φ14	3
DN25	113	85	53	38	30	4-Φ14	3
DN32	133	100	65	50	37	4-Φ18	3
DN40	148	110	69	54	43	4-Φ18	3
DN50	163	125	83	68	54	4-Φ18	3
DN65	183	145	101	86	69	4-Φ18	3
DN80	198	160	112	98	80	8-Φ18	3
DN100	218	180	138	120	102	8-Φ18	3
DN125	248	210	166	145	127	8-Φ18	3
DN150	283	240	190	168	150	8-Φ22	3
DN200	338	295	247	216	198	8-Φ22	3
DN250	393	350	306	270	249	12-Φ22	3
DN300	443	400	352	324	300	12-Φ22	3

尺寸之外，材质分支的性能边界决定最终选型。环琪EPDM三元乙丙型侧重耐水相介质，常规承压能力随法兰等级浮动，最高连续使用温度约120℃，低温脆化点可下探至-40℃。环琪FPM氟橡胶型针对高浓度酸碱、有机溶剂及高温流体设计，耐温上限提升至200℃，短期峰值可耐受更高热冲击。两者严禁交叉混用，尤其涉及含油体系时必须切换至FPM型号。

应用行业

管路密封件的选型逻辑始终跟随工艺介质的腐蚀性演变。当前市场主要需求集中在四个工艺方向，每个方向对垫片的析出物控制、压缩永久变形量以及耐压等级提出了差异化要求。

电子制造超纯水系统依赖低离子析出材料，确保输送管线不被二次污染。
药品生产无菌水循环网络要求材料通过生物相容性验证，防止微颗粒脱落。
化工合成反应冷却回路面临周期性温度波动，需要高回弹特性抵消热胀冷缩应力。
高端制造镀膜与电镀工艺接触强氧化剂，必须依赖FPM材质的化学惰性屏障。

这些场景的共同痛点在于停机检修成本高昂。一旦法兰界面发生微量渗漏，清洗与复产的工时往往超过备件本身的价值。因此行业采购标准已从单一价格导向转向全生命周期泄漏率评估，垫片作为唯一消耗品，其可靠性直接绑定整线OEE指标。

安装条件

正确的安装动作能将理论密封比压转化为实际贴合效果。现场多数失效案例源于紧固顺序错误或法兰面预处理不到位。施工前需确认法兰配对状态，核对螺栓孔中心圆直径与孔径是否完全吻合。密封面必须完成彻底清洁，清除旧垫片残留、油污及氧化皮，保持干燥平整。

环境温湿度控制在5℃至40℃区间，避免极端条件导致橡胶脆化或过度延展。
垫片置入法兰槽口后手动预对齐，严禁使用铁质工具撬动造成边缘划伤。
螺栓紧固严格执行对角交叉原则，分两次以上逐步施加扭矩至额定值。
全程禁止单侧一次性锁死，防止垫片偏载移位或局部压溃失去密封功能。

扭矩设定需参考法兰材质与螺栓强度等级。软质法兰如UPVC或不锈钢搭配高强度螺栓时，过紧会引发法兰翘曲。实际作业中建议采用扭矩扳手定量控制，并以压力表读数稳定作为密封成型的间接验证依据。

注意事项

储存与日常巡检环节容易被忽视，却直接决定备件可用性。橡胶制品对臭氧、紫外线及热源极为敏感，存放区域必须避开直射阳光与暖气设施。货架堆叠不宜超过规定层数，长期重压会导致不可逆的塑性变形。投运后的定期巡检应聚焦螺栓拉伸状态，热循环工况下的紧固件极易发生松弛。

介质兼容性必须前置确认，水相与极性溶剂选EPDM，强酸碱及油性锁定FPM。
严禁突破压力温度额定曲线运行，超温超压会加速交联键断裂引发早期失效。
发现硬化龟裂或弹性丧失必须立即停机更换，继续运行将放大泄漏风险。
废弃垫片归类为工业橡胶废弃物，按属地环保条例回收处置，禁止露天焚烧。

化学兼容性的误判是现场最常见的事故源。部分工程师习惯将所有耐酸碱垫片混为一谈，忽略了不同官能团对特定离子的渗透速率差异。建立介质材质对照数据库并强制审核，比单纯提高采购预算更能控制隐性损耗。

行业应用趋势

环保监管趋严与工艺纯度升级正在重塑法兰密封件的供应链标准。过去依靠频繁紧固来弥补垫片性能的粗放模式已无法通过VOCs排放审计与内控质量审核。工艺节点的压力测试阈值从传统的1.1倍工作压力上移至1.5倍，且要求保压期间压降率低于0.5%。这迫使供应商将材料配方向低渗透率与高尺寸稳定性倾斜，DN50以上大口径垫片的内外径公差从±1.5mm收紧至±0.8mm，以适配精密卡箍式快装结构。
