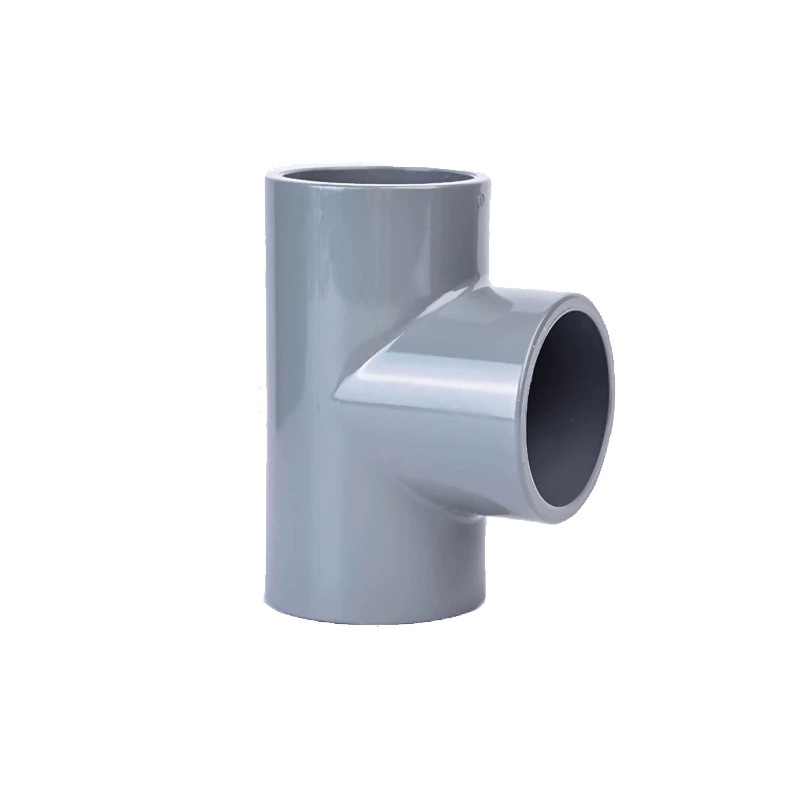

环琪PVC-C工业三通管属于氯化聚氯乙烯材质的化工级管件，浅灰色外观，常见于酸碱输送、高温工艺水和循环冷却水系统。它的核心价值不在“三通”这个形状本身，而在于PVC-C这种材料在110℃以下长期工作时，仍然能保持不错的刚性和耐化学性——普通PVC到了60℃就开始发软，这个差距在现场选型时是绕不过去的。环琪这个系列覆盖DN15到DN300共14个公称通径，全部按化工级标准生产，已取得安徽省涉及饮用水卫生安全产品卫生许可批件。下面按选型逻辑拆开讲。
先说材料。PVC-C是PVC经氯化改性后的产物，氯含量提高到约67%，分子链极性增强，带来的直接结果是耐温上限从PVC的60℃左右拉到110℃，同时对酸碱盐的耐受范围也更宽。环琪这批三通管的壁厚走的是加厚路线，DN15壁厚3.5mm，到DN200已经到18mm，这不是简单堆料——大口径管道在温度波动时轴向应力大，壁厚不够容易在承插根部开裂。
再说结构上的几个细节：
这里要提醒一句：耐温和耐压是一组此消彼长的参数。1.6MPa的额定压力是在常温下的数值，温度升到80℃以上时，实际允许工作压力会下降，具体降幅要查材料的压力-温度修正曲线。选型时不要只盯着常温耐压值下单。
下表是环琪PVC-C工业三通管的典型规格数据，覆盖DN15到DN300。同一系列中，不同口径对应不同的壁厚和外径，选型时按管道系统的设计流量和压力确定公称通径，再核对承插深度是否与现场管材匹配。
| 公称通径 | 外径（mm） | 内径（mm） | 壁厚（mm） | 承插深度（mm） |
|---|---|---|---|---|

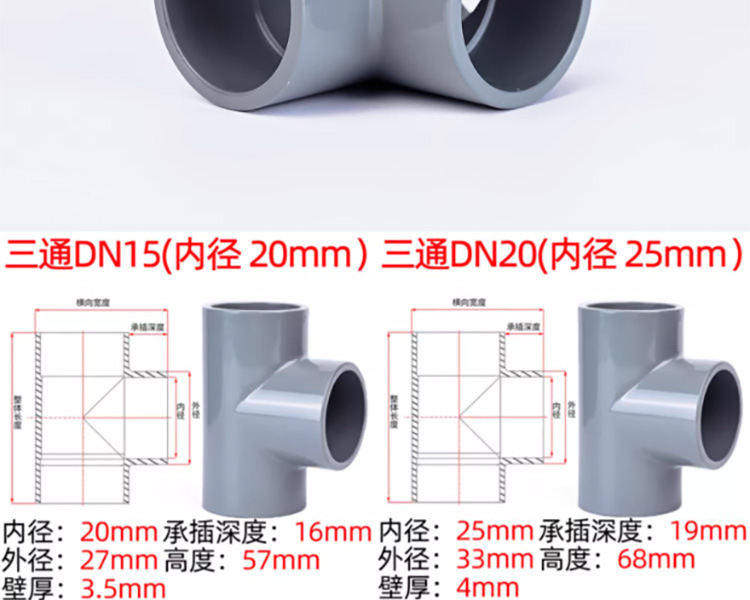

| DN15 | 27 | 20 | 3.5 | 16 |
| DN20 | 33 | 25 | 4.0 | 19 |

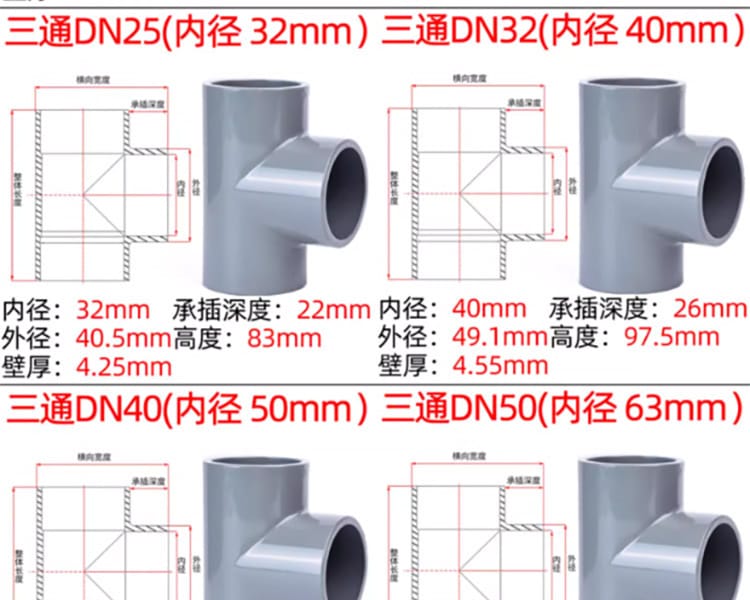

| DN25 | 40.5 | 32 | 4.25 | 22 |
| DN32 | 49.1 | 40 | 4.55 | 26 |

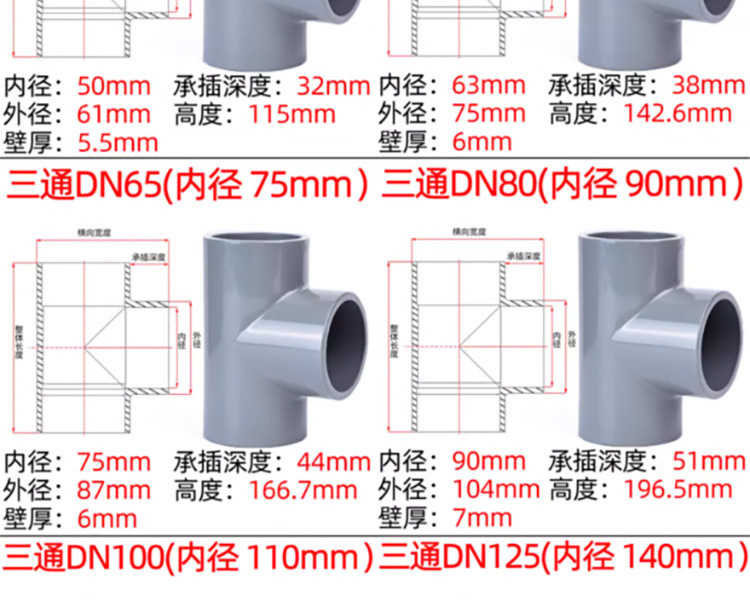

| DN40 | 65.1 | 50 | 5.5 | 32 |
| DN50 | 75 | 63 | 6.0 | 38 |
| DN65 | 87 | 75 | 6.0 | 44 |
| DN80 | 104 | 90 | 7.0 | 51 |

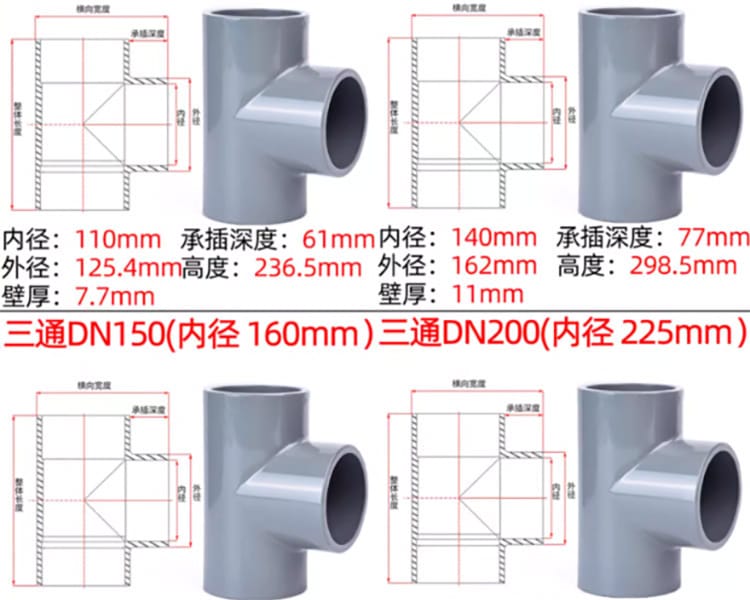

| DN100 | 125.4 | 110 | 7.7 | 61 |
| DN125 | 162 | 140 | 11 | 77 |

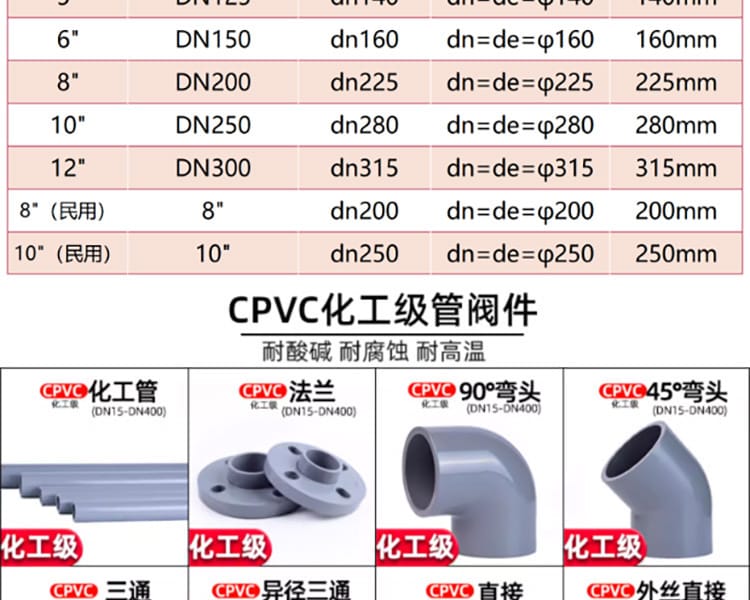

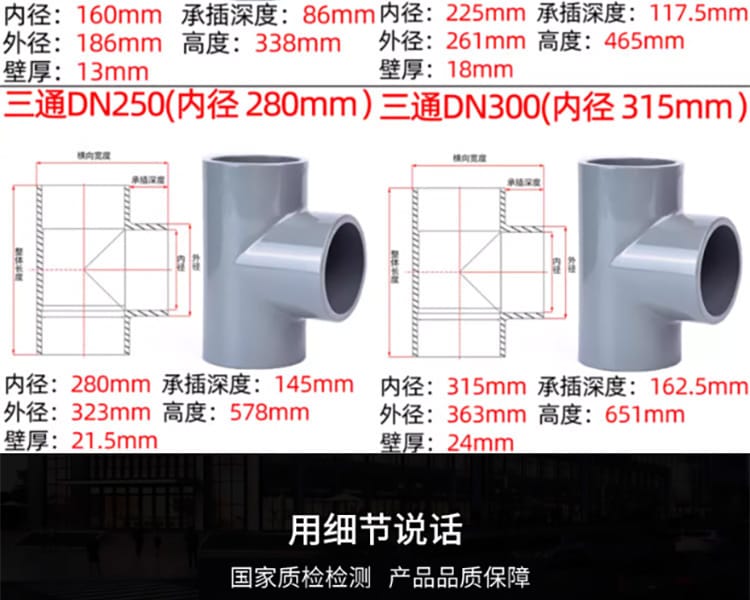

| DN150 | 186 | 160 | 13 | 86 |
| DN200 | 261 | 225 | 18 | 117.5 |
| DN250 | 323 | 280 | 21.5 | 145 |
| DN300 | 363 | 315 | 24 | 162.5 |
DN125和DN150这两个规格的壁厚跨度比较大，从DN100的7.7mm跳到11mm，原因是这个口径区间开始进入承压管道的常用范围，设计上留了更多余量。DN200以上主要用在低压大流量的场合，比如废水汇总管和循环水回水干管。同系列的弯头、直接、法兰等管件尺寸可参照这套标准，选型时以管材外径和承插深度对齐为准，不建议按公称通径“名义对应”去配，不同厂家的外径公差可能有差异。
PVC-C管件在工业管道里的定位比较明确：有腐蚀、有温度、但压力不算极端的那一类工况。环琪这个三通管的应用面大致分四块。
化工行业用得最多，但要注意不是所有化学品都能用PVC-C。强氧化性介质比如浓硝酸、铬酸、发烟硫酸，对PVC-C的侵蚀很快，这类介质得换PVDF或者PTFE材质的管件。选型前建议查一下材料的化学兼容性表，或者直接拿介质样本做浸泡试验，这比看参数表可靠。
环琪PVC-C三通管采用承插粘接，胶水必须是CPVC专用型，不能和普通PVC胶水混用。普通PVC胶水的溶剂体系对氯化聚氯乙烯的溶解能力不够，粘接面容易假粘，打压时从承插口渗漏。安装流程按下面几步走：
安装环境温度宜在5℃以上，低于这个温度胶水固化速度会明显变慢，粘接强度也受影响。现场如果是露天施工，要搭临时遮雨棚，避免雨淋和暴晒。固化期间管道不能移动，也不能施加外力，这一点在长直管段上尤其要盯住——施工队赶工期的时候容易提前碰管子。
有几条边界条件必须在选型和施工阶段就确认清楚，事后补救的成本比返工高得多。
贮存方面，管件要放在阴凉干燥处，远离热源，避免阳光直射。PVC-C材料对紫外线比较敏感，长期暴晒会让表面粉化、颜色变深，虽然短期不影响承压，但老化是从表面向内部发展的。施工时建议戴防护手套和护目镜，切割粉尘和胶水挥发物都需要通风处理，不要图省事在密闭空间里操作。
案例一：电镀厂酸洗线管道改造
某电镀厂的酸洗线原来用不锈钢管道输送稀盐酸，用了不到两年焊缝附近就出现点蚀。改用环琪PVC-C三通管配同系列管材后，DN50主管配DN25支管，工作温度约65℃，压力0.8MPa。承插粘接施工用了三天，固化48小时后通水试压，运行至今没有再出现腐蚀穿孔。这个工况的关键是温度没超过80℃，PVC-C的耐化学性在这个区间表现稳定。
案例二：制药厂纯化水循环系统
纯化水管道对材质卫生等级有要求，环琪这个系列有涉水卫生许可批件，用在了DN40的循环回水管路上。水温控制在75℃左右定期消毒，压力0.6MPa。选PVC-C而不是普通PVC，就是因为消毒温度超过60℃后普通PVC会软化变形。安装时所有承插口做了标记，确保插入深度到位，系统运行两年没有出现渗漏。
案例三：循环冷却水回水干管
某化工厂的循环冷却水系统，回水干管DN200，水温常年50℃上下，压力0.4MPa。主管道用的是PVC-C管材，三通处采用环琪DN200规格，承插深度117.5mm。这个口径的壁厚达到18mm，现场吊装时需要支撑到位再粘接，避免管件自重导致承插口受力不均。运行效果良好，没有出现大口径管件常见的根部开裂问题。
PVC-C三通管能不能用在110℃的热水管道上？
可以，但有条件。110℃是长期使用温度的上限，在这个温度下工作压力要大幅折减，通常只能用到0.5MPa以下。如果是110℃饱和蒸汽，不建议用PVC-C，蒸汽的渗透性和热冲击对塑胶管件不友好。
环琪PVC-C管件和普通PVC管件能混用吗？
不能混用胶水，也不建议混装。两种材料的热膨胀系数不一样，温度变化时接口处会产生额外应力。如果系统里既有PVC又有PVC-C，在连接处要用法兰或者螺纹过渡，不要直接承插粘接。
DN100的三通管壁厚7.7mm，能承受多大压力？
常温下额定工作压力是1.6MPa。如果介质温度到80℃，允许压力大约要降到1.0MPa左右。具体数值建议查环琪的压力-温度修正表，按实际工况的温度和介质确定。
安装后多久可以通水试压？
常温下至少24小时。如果是冬天施工，环境温度低于10℃，建议延长到48小时。固化时间不够就打压，胶接面还没完全固化，容易在打压时被冲开，而且这种损伤是隐性的，当时不漏后面也会漏。
三通管的承插深度怎么确认有没有插到位？
安装前在管材外壁按规格表的承插深度画一条标记线，插入后标记线刚好被管件端面盖住，说明深度到位。DN50的承插深度是38mm，DN100是61mm，这个数字别凭感觉估，拿尺子量一下比什么都准。
