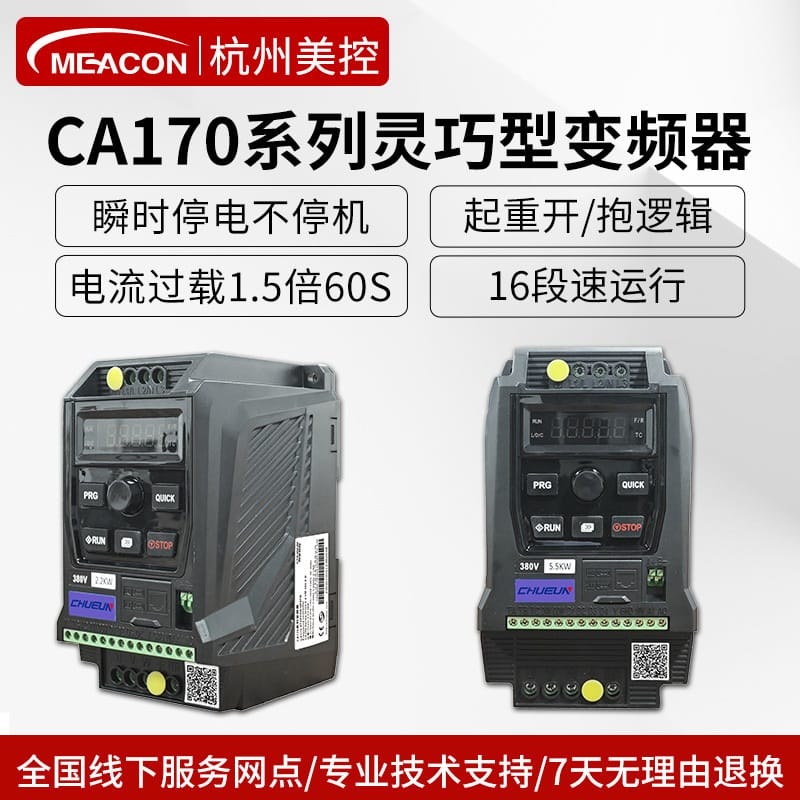

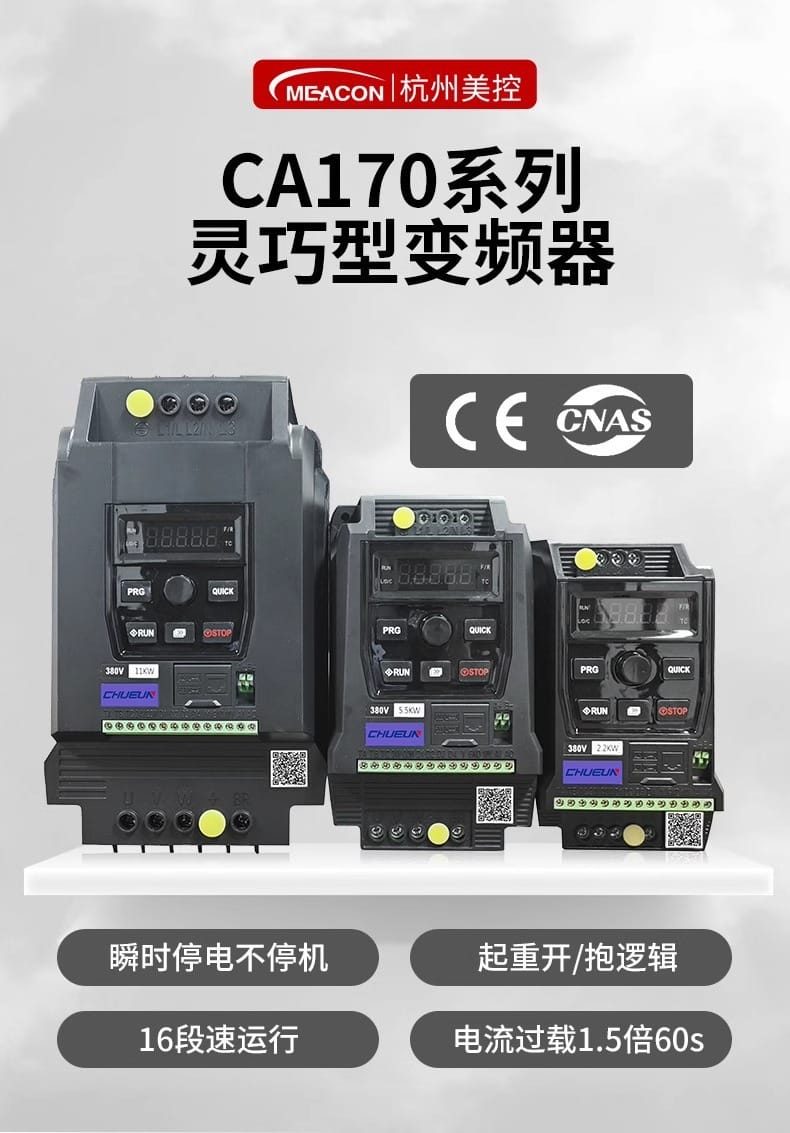

杭州美控的CA170系列变频器，这次把单相220V、三相220V、三相380V几个进线版本，还有7.5kW、15kW两个功率档的资料并到了一起。说实话，这些旧资料原来分散挂在各自规格下面，标题里连具体型号都没标，只写了电源和功率，采购翻起来容易犯迷糊。下面按现场真正会问到的顺序捋一遍，你对着自己那台设备的进线和负载看就行。
CA170这一个系列的控制核心是共用的，保护逻辑、端子资源、通讯接口在不同进线规格上基本一个样。拉开差距的地方在功率和散热布置：7.5kW以内机身小，标准导轨卡上去就行；15kW的体积和发热都上来了，必须进柜。选型顺序别反，先看进线电源，再看负载轻重，最后才定安装形式。
多段速这里得说明白：参数表里写的是最多支持15段速运行，早期文案里的16段是笔误，按15段记。电流过载能力能到1.5倍额定、持续60秒，短时冲击的负载扛得住，但别拿它当长时间过载用，重载场合该选G型就选G型。

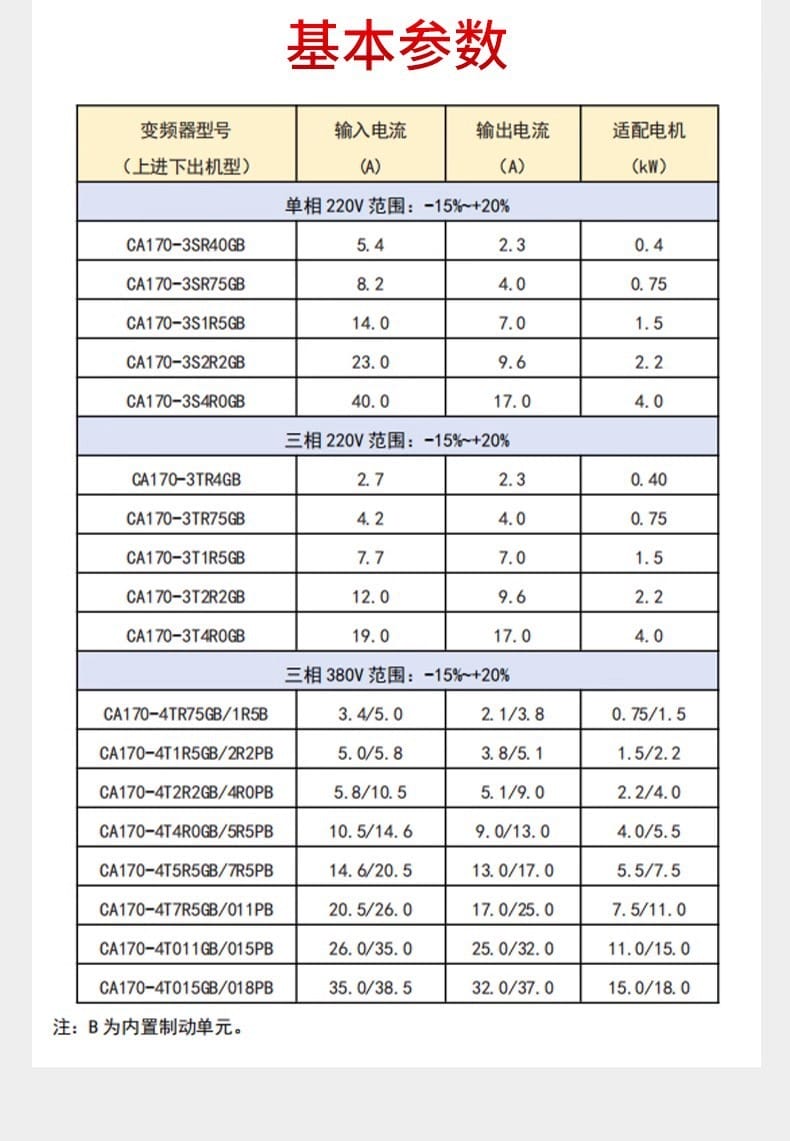

电源规格是CA170分型号的第一道分水岭，单相220V、三相220V、三相380V三种进线都能选，电压波动范围统一是-15%～+20%，换算下来单相220V机型实际能吃到187V到264V。7.5kW以下单相进线带得动，15kW这个档基本都走三相380V，单相硬带电流太大，空开和进线电缆都要跟着加粗，不划算。

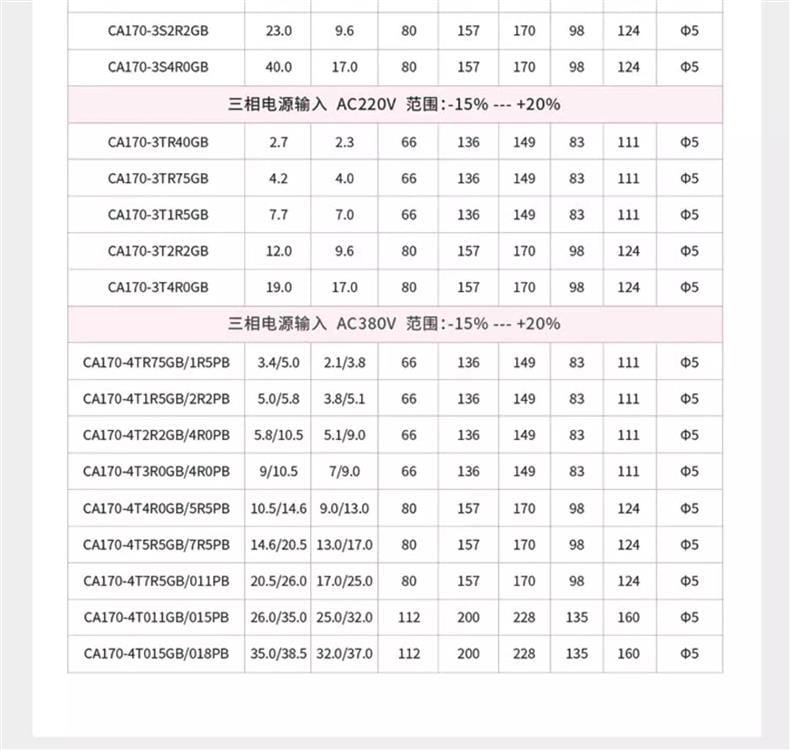

| 型号规格 | 输入电源 | 功率段 | 安装形式 | 适合的负载 |
|---|---|---|---|---|
| 单相220V机型 | AC 1PH 200V~220V | 7.5kW及以下 | 导轨快速安装 | 乡镇供水增压泵、小型作坊设备 |
| 三相220V机型 | AC 3PH 200V~220V | 7.5kW及以下 | 导轨快速安装 | 小功率风机、输送线、木工机械 |
| 三相380V机型 7.5kW | AC 3PH 380V~480V | 7.5kW | 导轨安装或成柜 | 螺杆空压机、车间循环水泵 |
| 三相380V机型 15kW | AC 3PH 380V~480V | 15kW | 成柜紧密安装 | 二级泵房离心泵、电梯、搅拌机 |

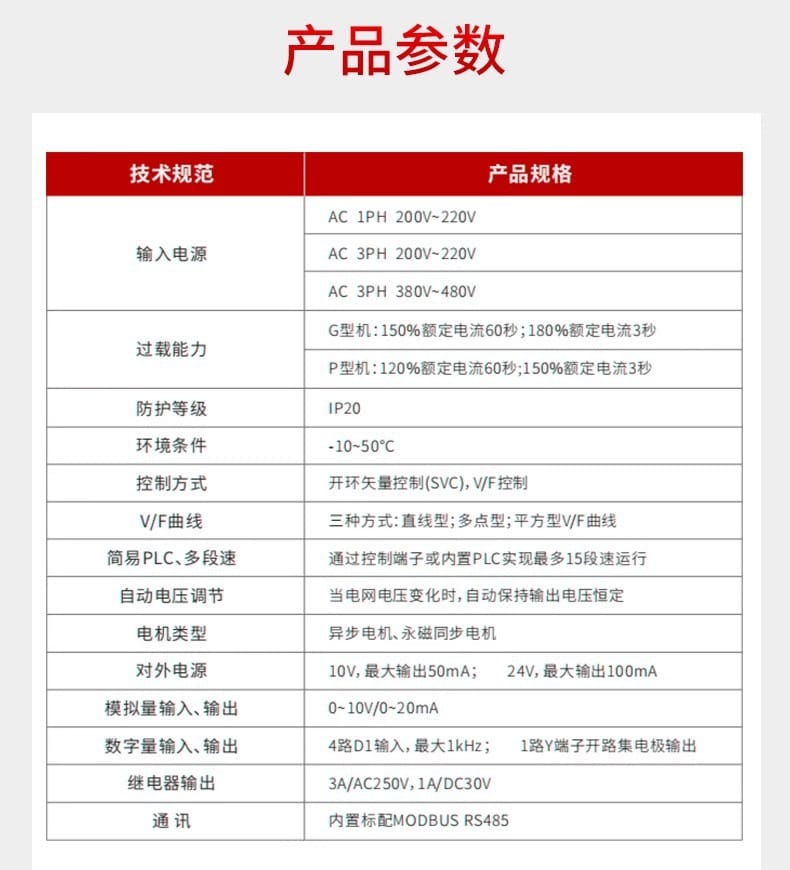

| 参数名称 | 参数值 |
|---|---|
| 过载能力（G型机） | 150%额定电流60秒；180%额定电流3秒 |
| 过载能力（P型机） | 120%额定电流60秒；150%额定电流3秒 |
| 控制方式 | 开环矢量控制（SVC）、V/F控制 |
| V/F曲线类型 | 直线型、多点型、平方型 |
| 多段速功能 | 最多15段速 |

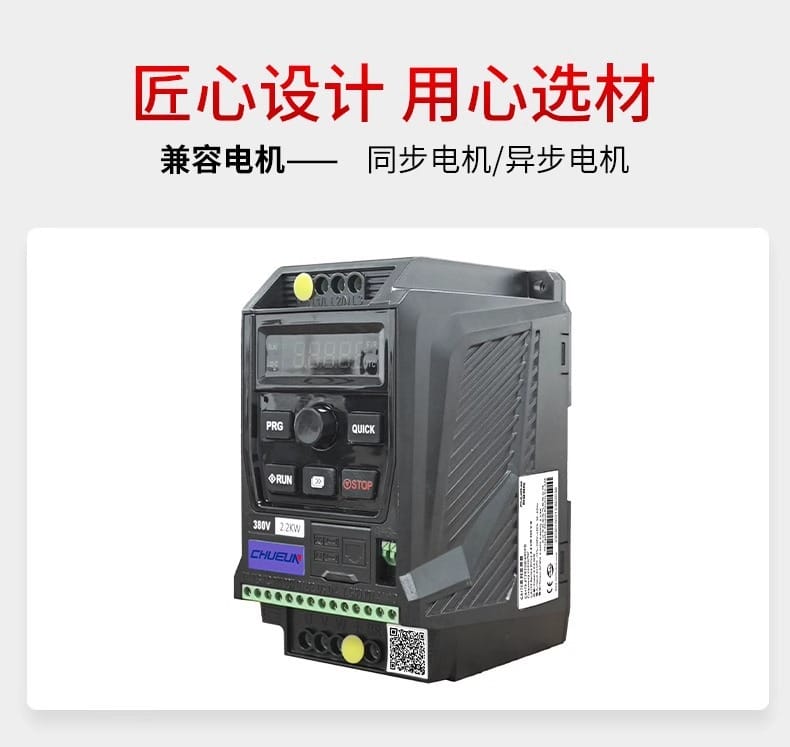

| 电机类型 | 异步电机、永磁同步电机 |
| 自动电压调节 | 电网电压变化时自动保持输出电压恒定 |
| 对外电源 | 10V（最大输出50mA）；24V（最大输出100mA） |
| 模拟量输入/输出 | 0~10V / 0~20mA |
| 数字量输入/输出 | 4路DI输入（最大1kHz）；1路Y端子开路集电极输出 |
| 继电器输出 | 3A/AC250V，1A/DC30V |
| 通讯接口 | 内置标配MODBUS RS485 |
| 防护等级 | IP20 |
| 环境温度 | -10~50℃ |

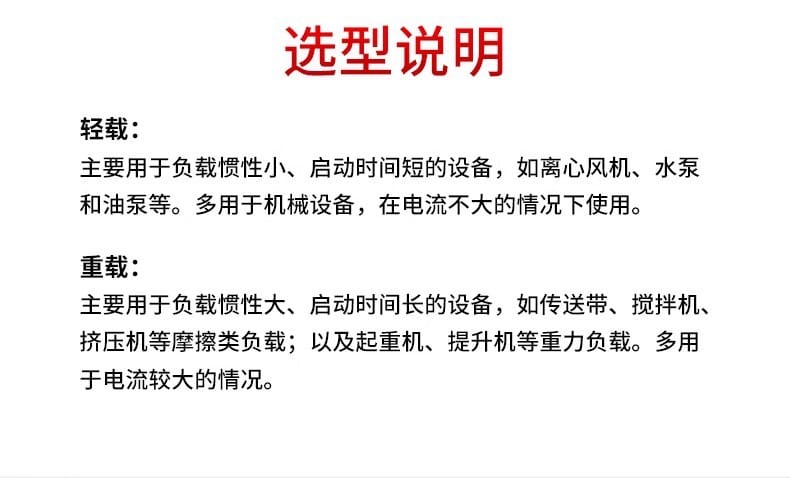

这两个不是两套完全不同的硬件，是同一系列里按负载特性区分的选型方向。G型机的过载余量大，150%额定电流能撑60秒、180%能撑3秒，空压机、电梯、起重机、传送带这类惯性大、启动时间长的设备要按这个选。P型机是120%额定电流60秒、150%额定电流3秒，配离心水泵、离心风机这种惯性小、启动快的负载更合适，价格上通常也更好谈一点。选错的表现很直接：轻载机器拖重载，一起步就报过流。

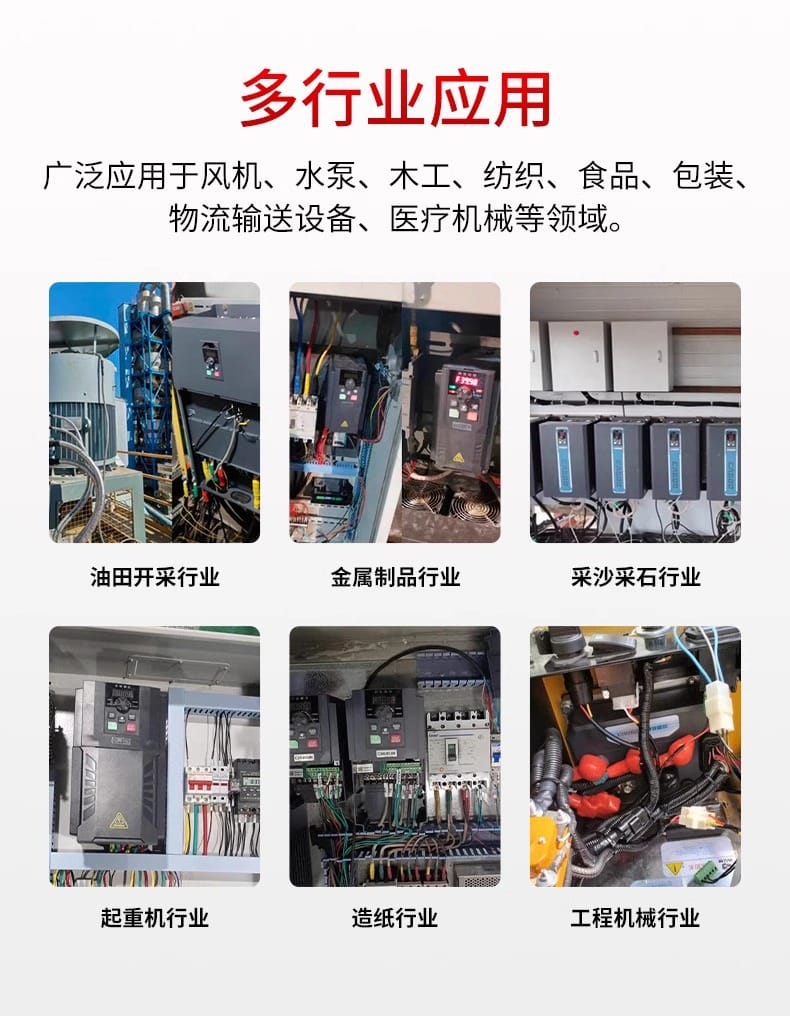

CA170的覆盖面比较杂，归归类其实就三大块。一块是轻载类，离心风机、离心水泵、木工除尘这类惯性小、启动快的设备；一块是重载类，空压机主机、电梯、起重机、搅拌机、传送带；还有一块是负载平稳的普通机械，纺织、食品、包装、物流输送、医疗机械都算。油田开采、采沙采石、造纸、工程机械这些场合环境差，粉尘和潮气是主要矛盾。

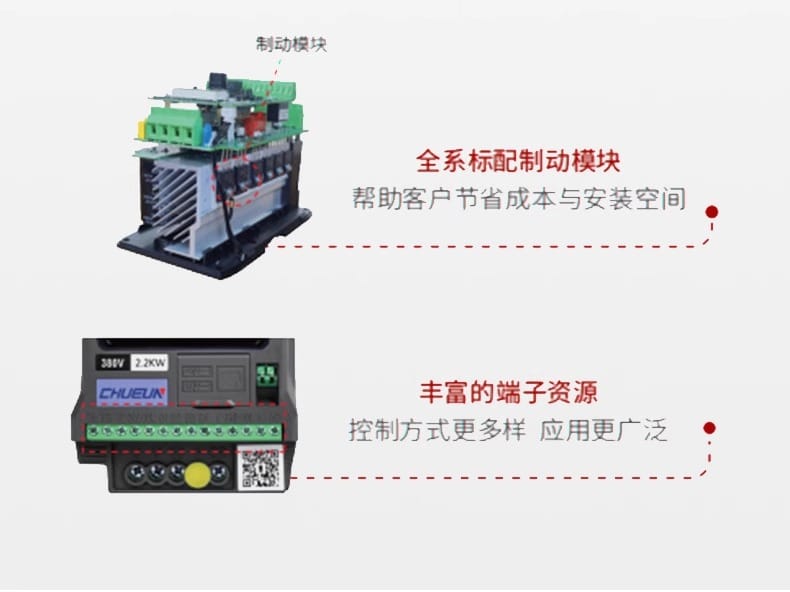

电梯这一类要单独拎出来说，它属于位能负载，轿厢下行的时候电机会往变频器方向回馈能量，选型时除了看功率档，外围的制动组件也要按厂家说明配齐，不能光看电机额定功率够不够。

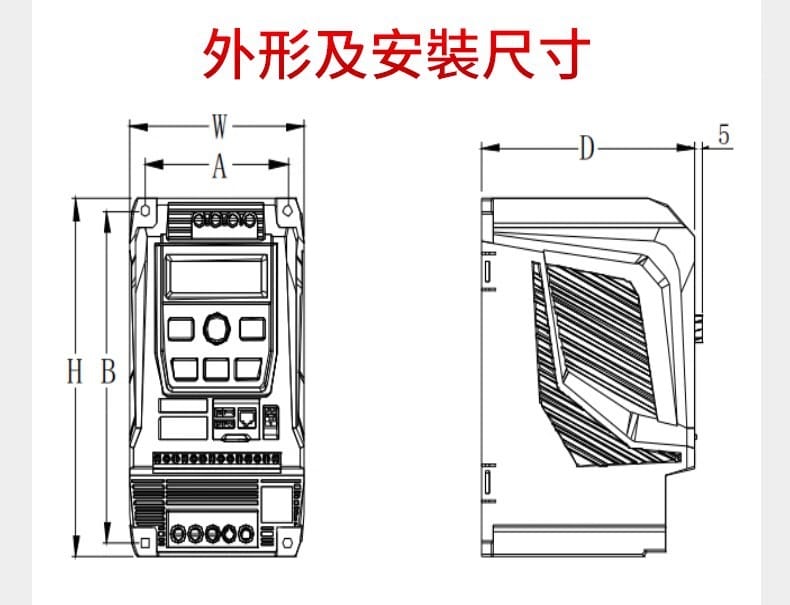

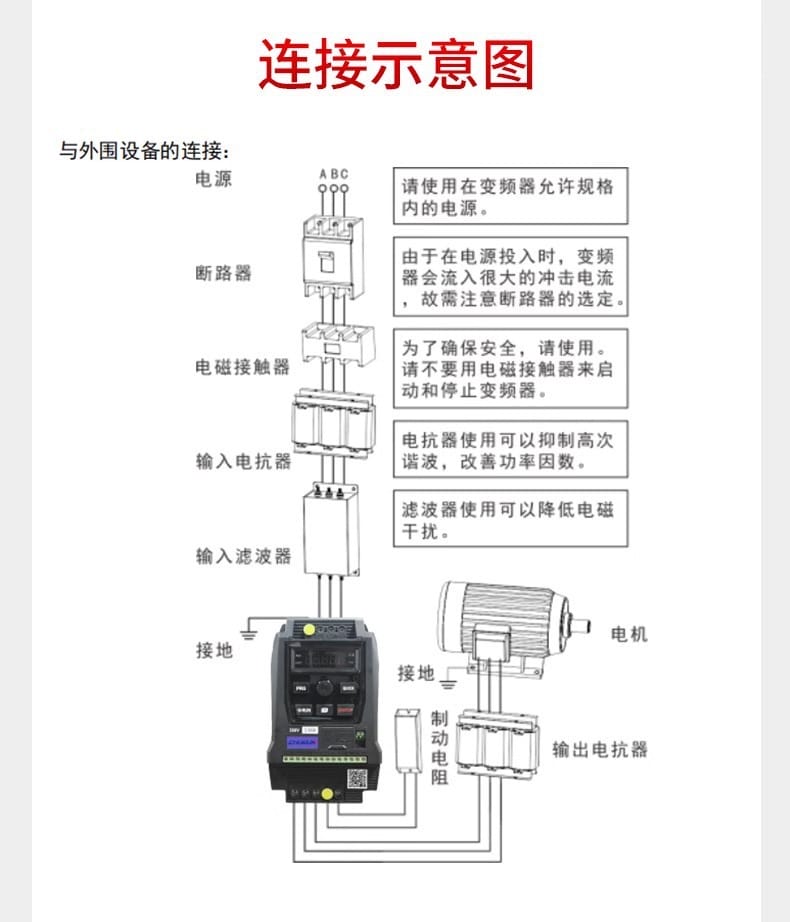

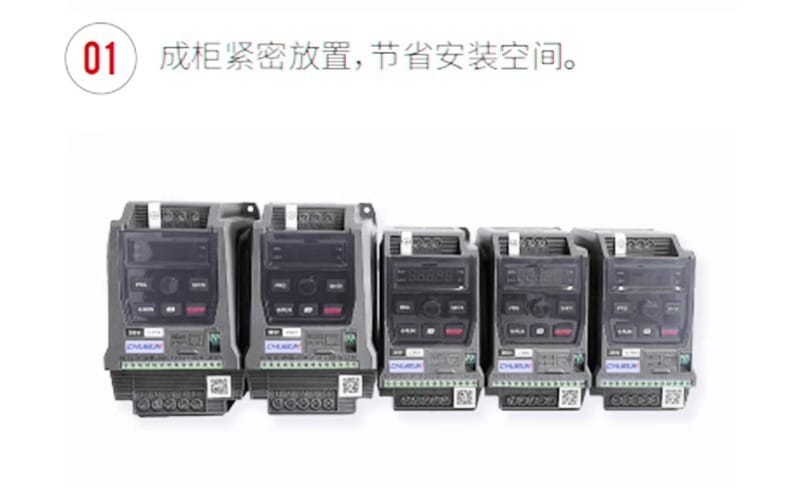

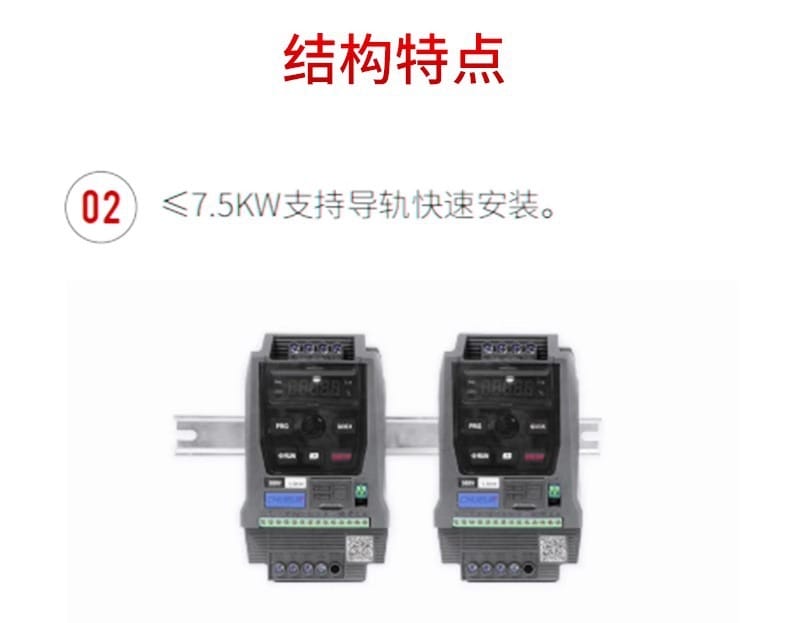

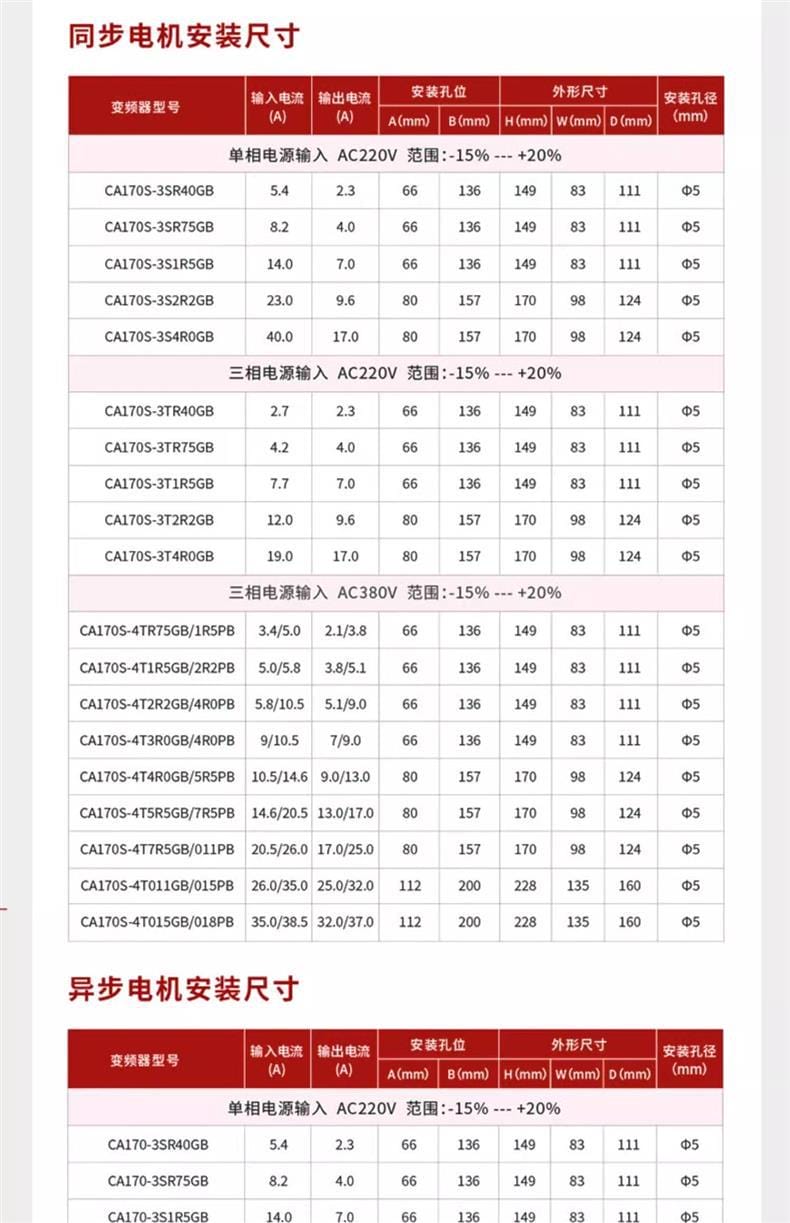

接线前先把现场进线和变频器铭牌对一遍，单相220V的机器接上三相380V，通电就废，这种错误每年都能碰到几起。7.5kW及以下支持导轨快速安装，卡在标准导轨上就行；成柜时几台并排紧贴放置，柜内空间能省不少，但上下要留出散热距离，别把风道堵死。15kW没有导轨安装这一说，得按型号对应的安装孔位固定到柜内底板上，每个规格的外形尺寸和孔位都不一样，开孔之前务必按实际选型确认图纸。
电源侧要按-15%～+20%这个区间留余量。厂里电压长期偏低或者波动厉害的，先解决电网侧的问题再装机器，指望变频器自己顶住长时间欠压，最后还是会跳。
环境温度-10~50℃是硬线，超了就得降容或者加强柜内通风。另外IP20这个防护等级的意思是它自己不防水、不防导电粉尘，潮湿车间和有金属屑的现场，柜体密封和风道清理得跟上，不然再好的板子也扛不住。
首次上电别急着带载跑，先把电机铭牌参数输进去，再做一次自整定，参数不对的话矢量控制的效果出不来，还会误报过流。型号拿不准的时候，把电机铭牌、现场照片和负载类型发过来，我们这边（上海阔思电子有限公司）帮你核一遍再下单，比装错了退换省事得多。

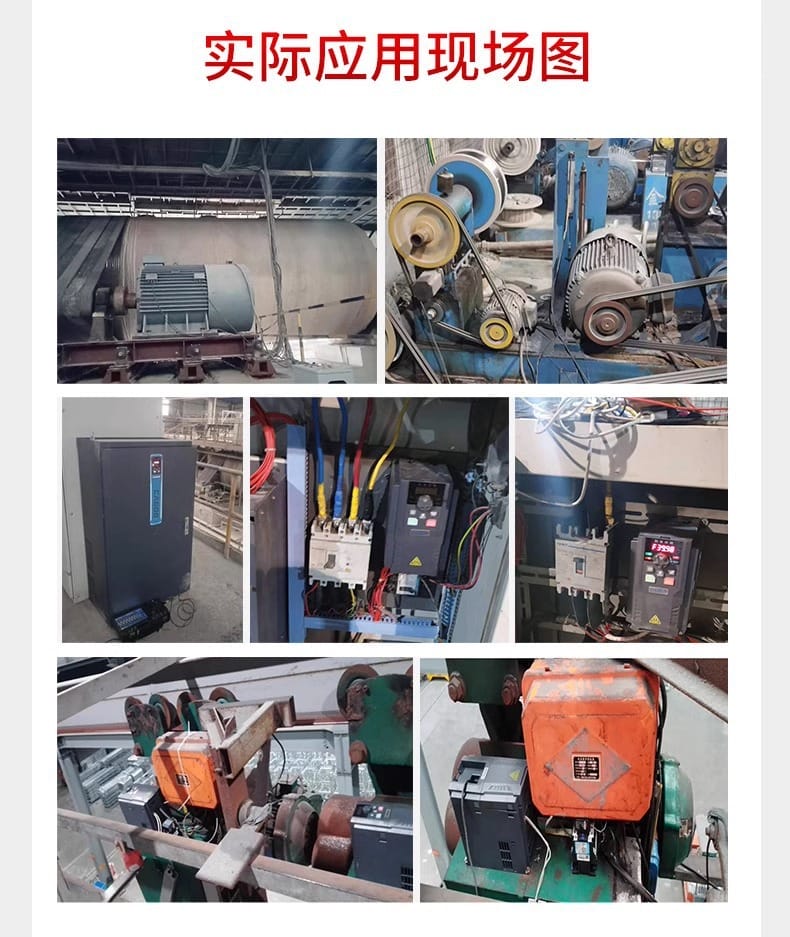

这个车间原来一台7.5kW螺杆空压机是工频直接启动，接触器一天吸合上百次，气压在0.6到0.85兆帕之间来回摆，气动夹具偶尔会顶不到位。后来换成美控三相380V、7.5kW的CA170，按重载G型设置，出口加压力变送器做恒压供气。装完之后接触器基本不动作了，气压波动收窄到很小的范围，气动夹具的定位问题跟着消失。车间粉尘不小，用了大半年拆开看过一次，独立风道里面积灰主要落在滤网上，电路板那一侧还算干净，维修师傅的原话是比原来那台工频柜省心。
泵房三台15kW离心泵，原先靠出口阀门节流调压，白天问题不大，夜里用水量下来，管网压力就顶上去，老管段爆过两次。后来把其中一台泵改成变频，选的是三相380V、15kW的CA170，按轻载P型设置，出口加压力变送器做恒压控制。夜间频率降到三十几赫兹运行，管网压力稳住了，电机外壳温度也降下来。值班师傅反馈最大的变化，是再不用半夜起来手动关阀了。这里提醒一句，15kW这个档要成柜安装，几台泵并排放在一个柜里的话，散热间距一定留够。

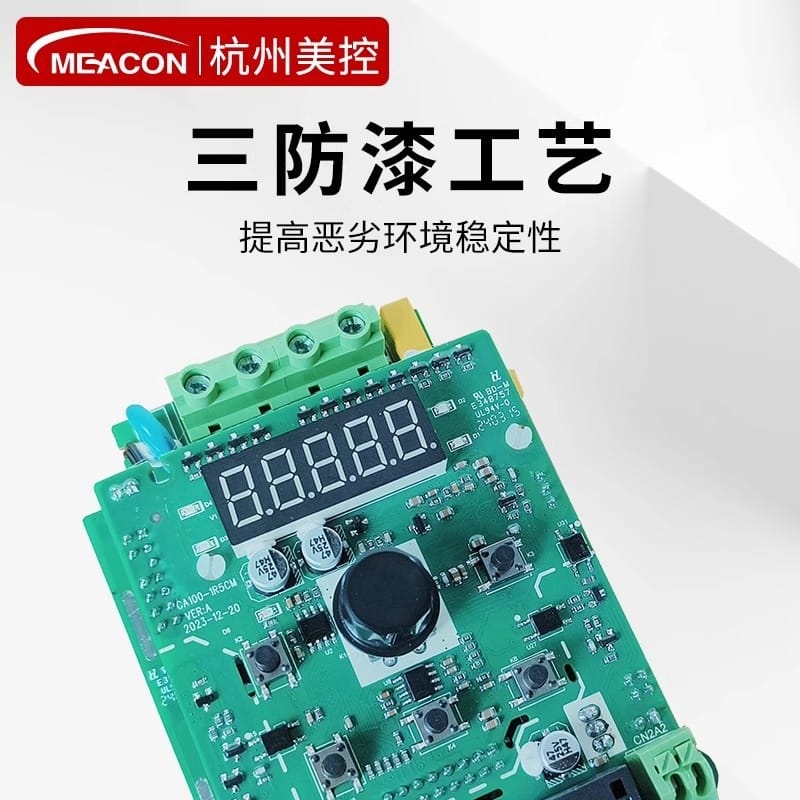

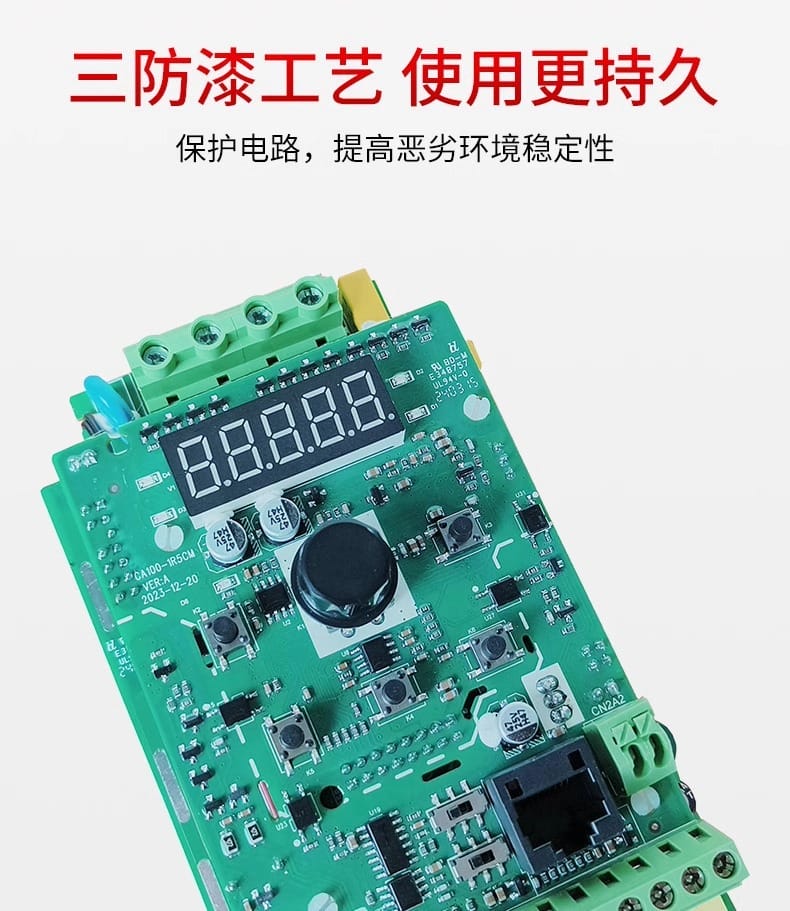

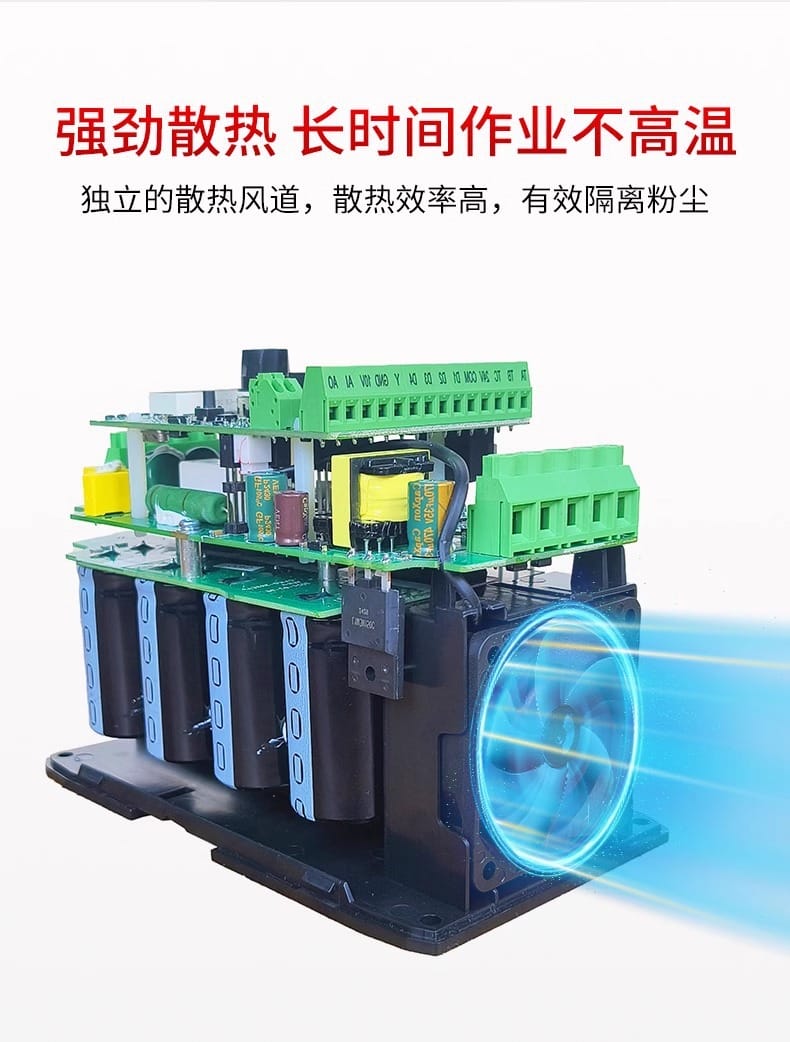

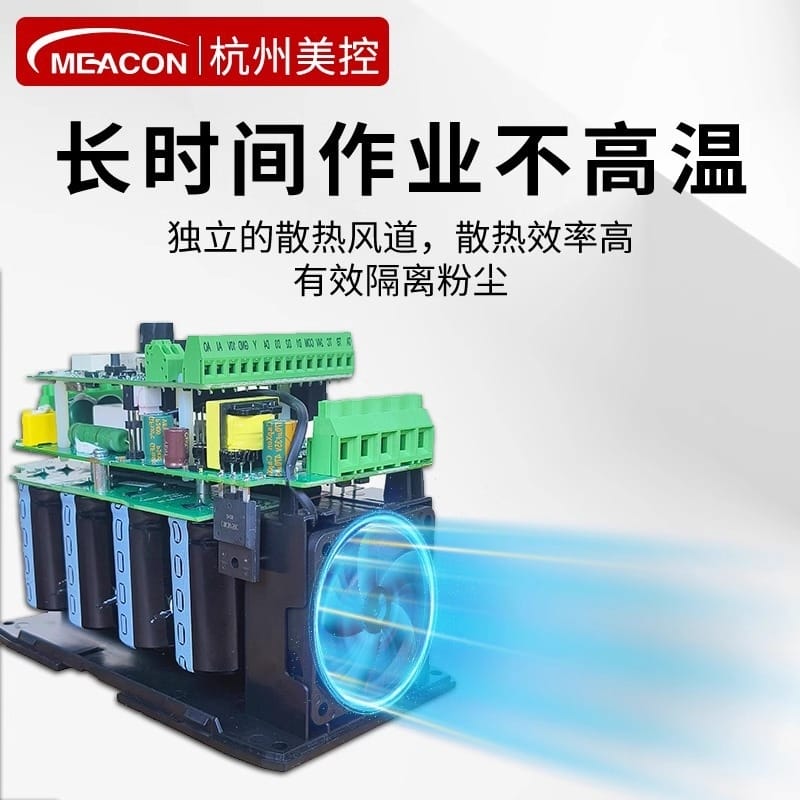

这个车间的环境不太好，酸雾重、地面常年潮湿，原来那台变频器用了不到两年，主板腐蚀起皮，故障越来越频繁，车间主任为此专门找人做过柜体密封，效果一般。后来换成三相380V、7.5kW的CA170，看中的就是板子上的三防漆处理和独立散热风道，柜体重新做了密封，进风走滤网。装上之后提升泵按液位信号自动启停，没再因为腐蚀停过机。车间主任的原话是：参数没怎么调，就是用得住。
这三个现场有个共同点，电源规格都是照着现场进线定的，负载模式都是照着设备惯性定的，没有一台是靠改参数硬凑出来的。你现在要判断的其实就两条——进线是单相还是三相，负载是轻还是重。这两条定了，7.5kW和15kW之间怎么选，基本就没有回旋余地。
