在低压配电末端，ABB 的 SH200 系列微型断路器是一套很常见的模数化保护设备，SH202-C20 是其中 2P、20A、C 型脱扣曲线的具体规格。它把过载保护和短路保护做进了标准 35mm 导轨安装的壳体内，直接替代传统的熔断器加隔离开关组合，在家庭配电箱、商业楼宇和工业控制柜里都有应用。

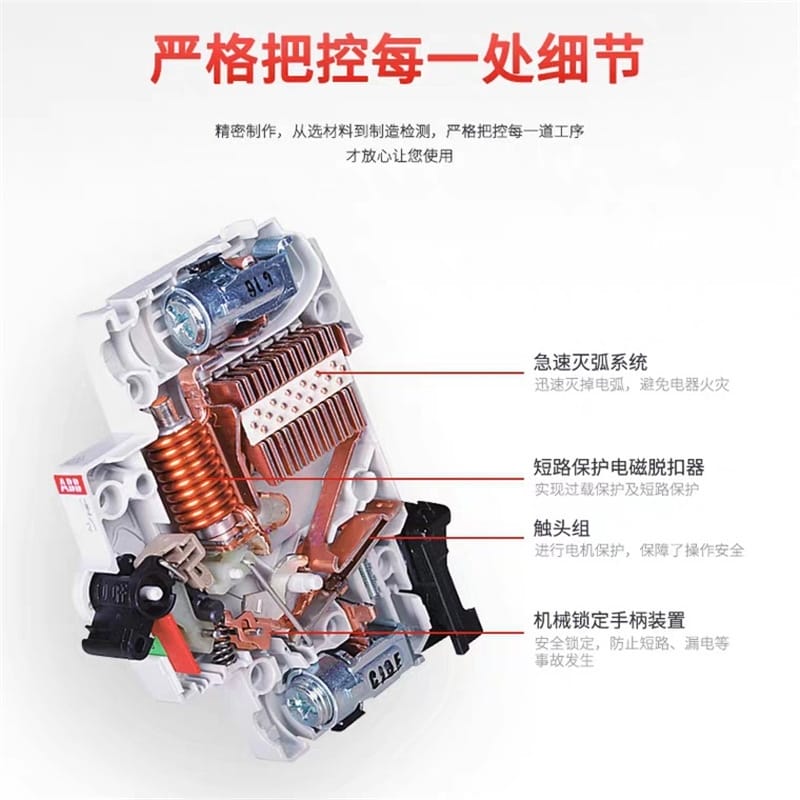

SH202-C20 的特点可以从保护逻辑、结构设计和认证这三个维度来看。它属于 SH200 系列，整个系列共享同一套外壳平台和操作机构，SH202-C20 是其中的双极型号，用于同时断开火线和零线。
这里要强调的是，C 型脱扣曲线决定了它适合照明、插座这类常规负载，瞬时脱扣范围比 B 型窄，但比 D 型灵敏。选型时如果回路里带有变频器或大功率电机，就得重新核对启动电流。

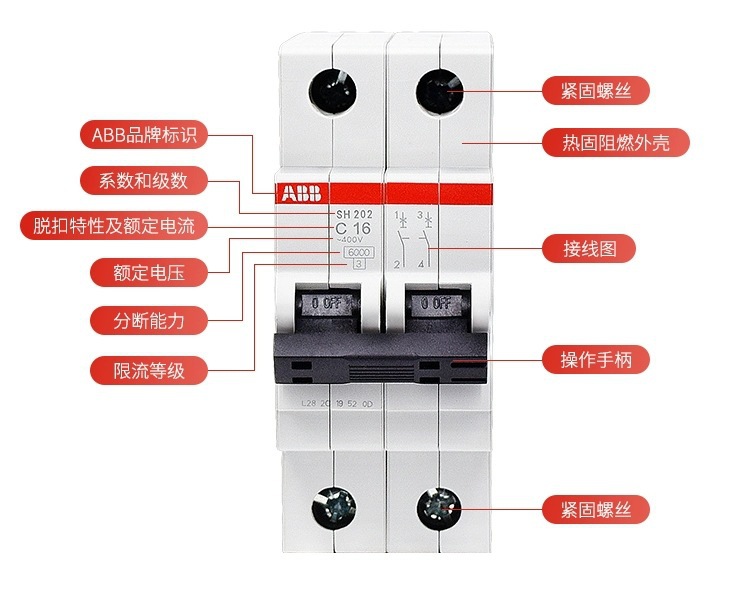

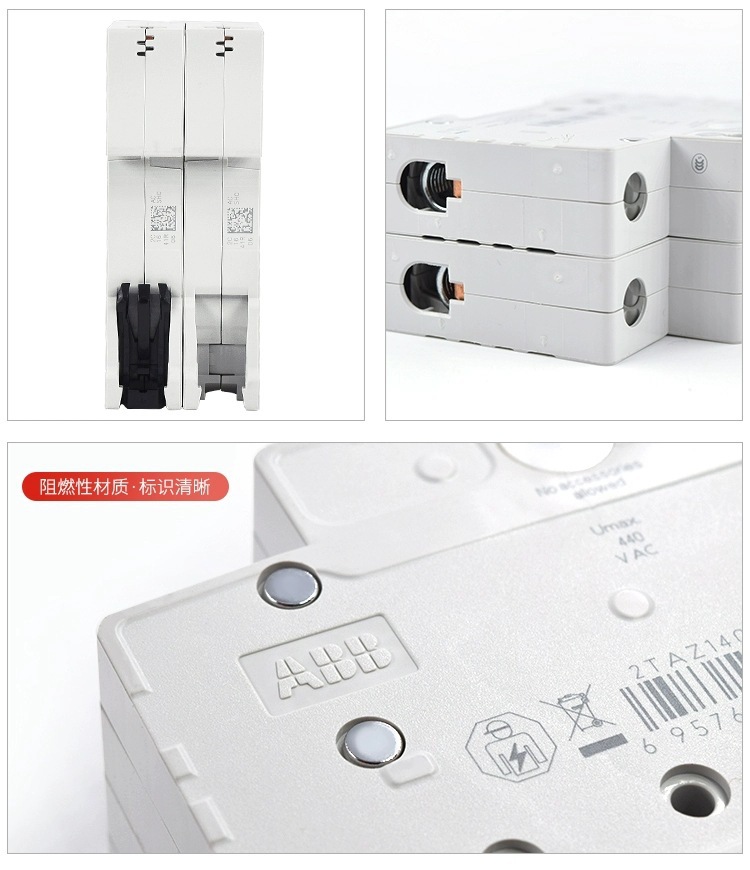

SH202-C20 的技术规格在 SH200 系列里属于中等偏上档位。额定电流 20A，极数 2P，额定电压覆盖 AC 230/400V，最高工作电压 440VAC，分断能力 6kA。接线端子用 U 型压板，支持多根导线并接，这在实际接线时比螺钉顶线方式更稳。

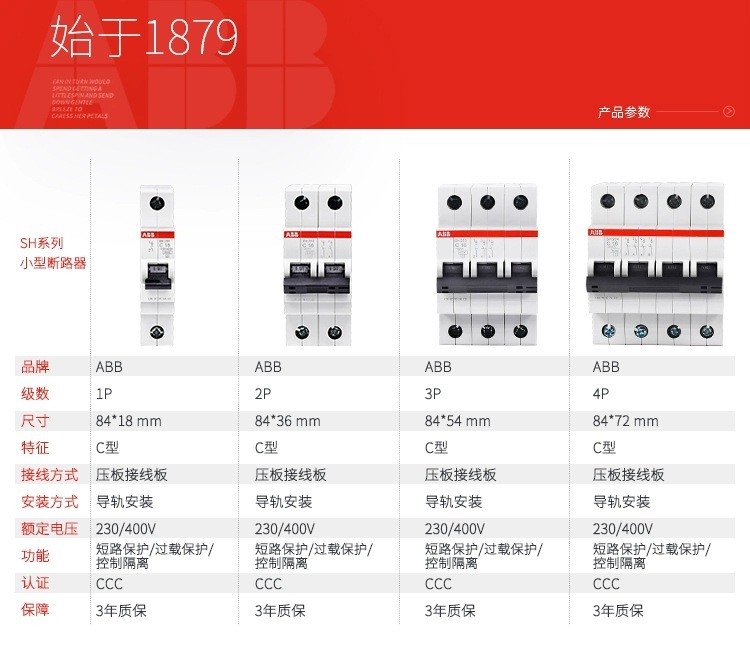

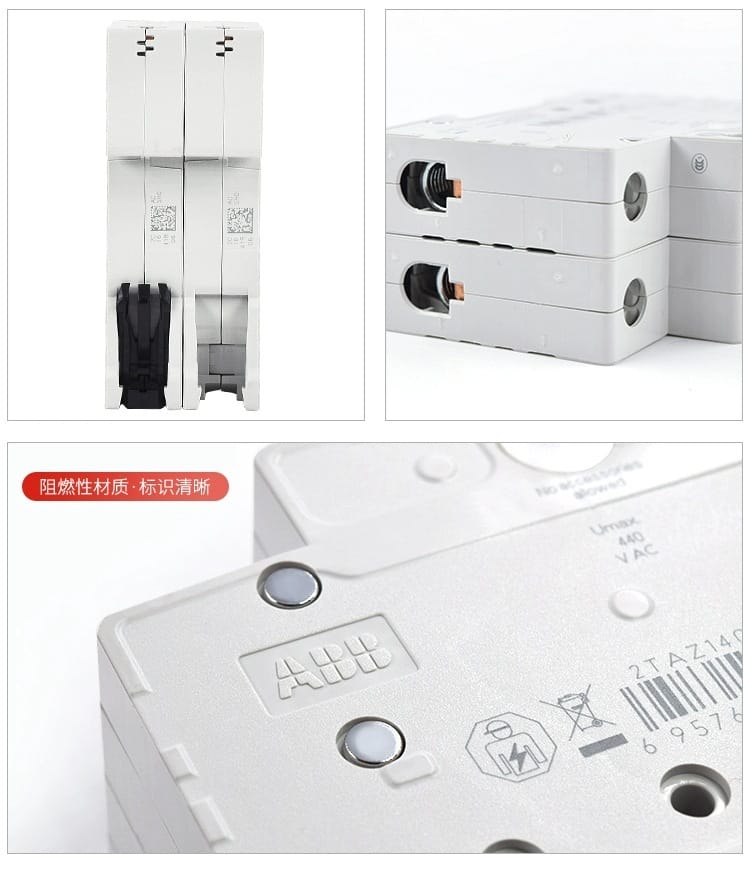

| 参数名称 | 参数值 |
|---|---|
| 产品系列 | SH200 系列 |
| 型号规格 | SH202-C20（2P） |
| 额定电流 | 20A |
| 极数 | 2P |
| 额定电压 | AC 230/400V，最高 440VAC |
| 分断能力 | 6kA（6000A） |
| 脱扣曲线 | C 型 |
| 安装方式 | 35mm DIN 导轨 |

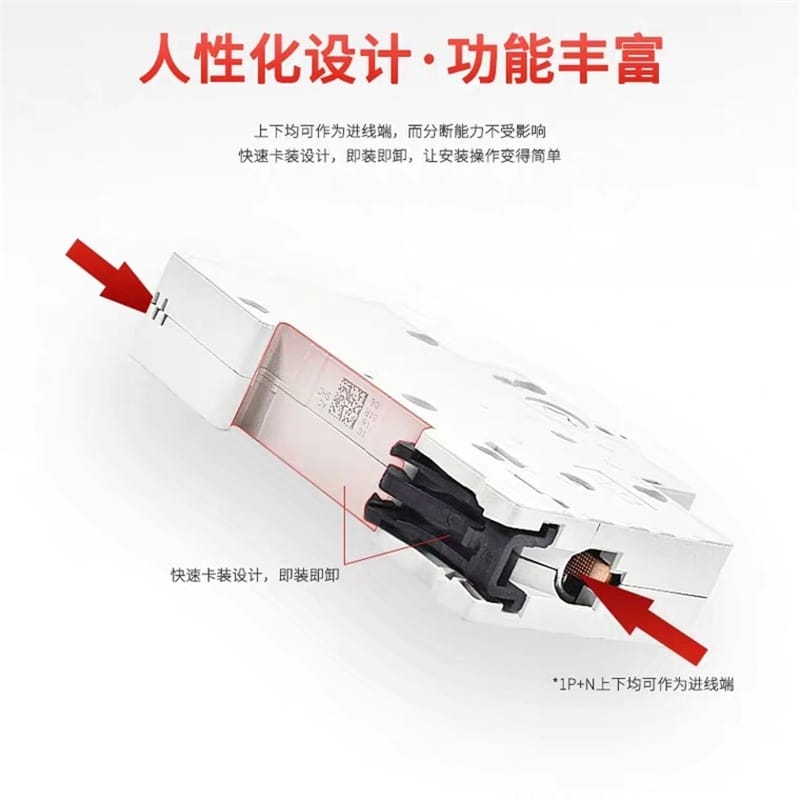

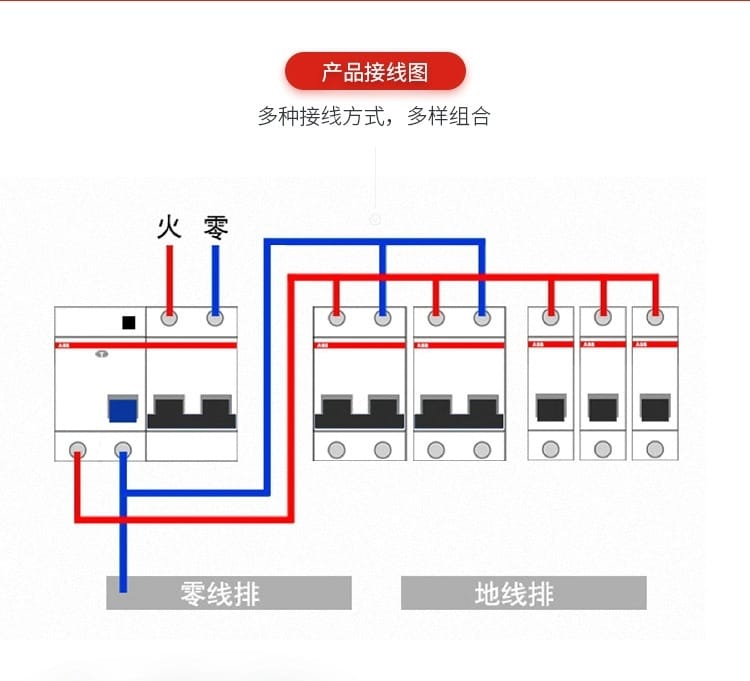

| 接线方式 | U 型压板端子，支持多线并接 |
| 外观尺寸 | 2P 模数化宽度，约 36mm |

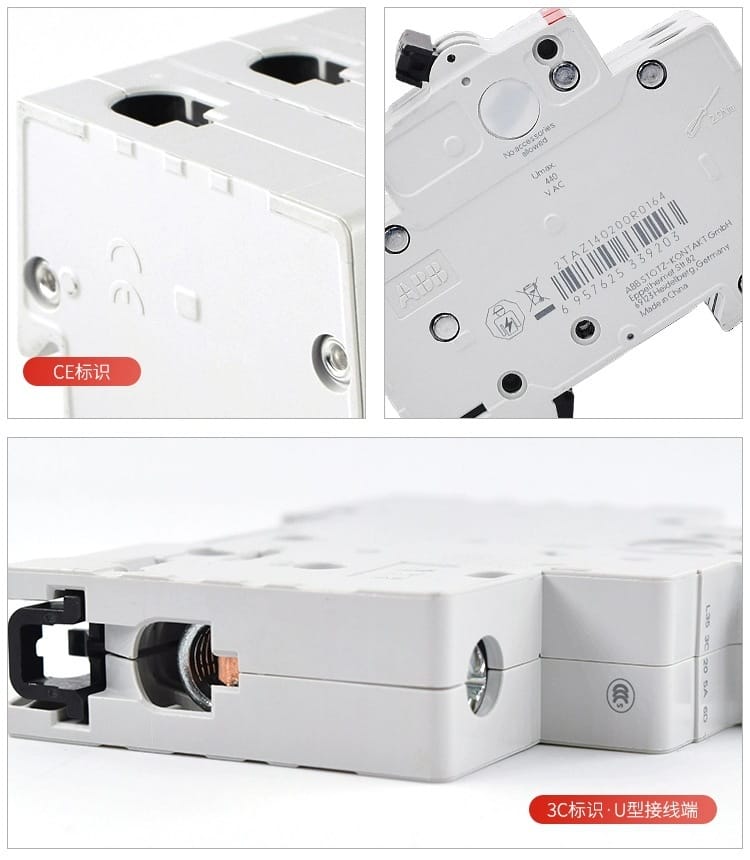

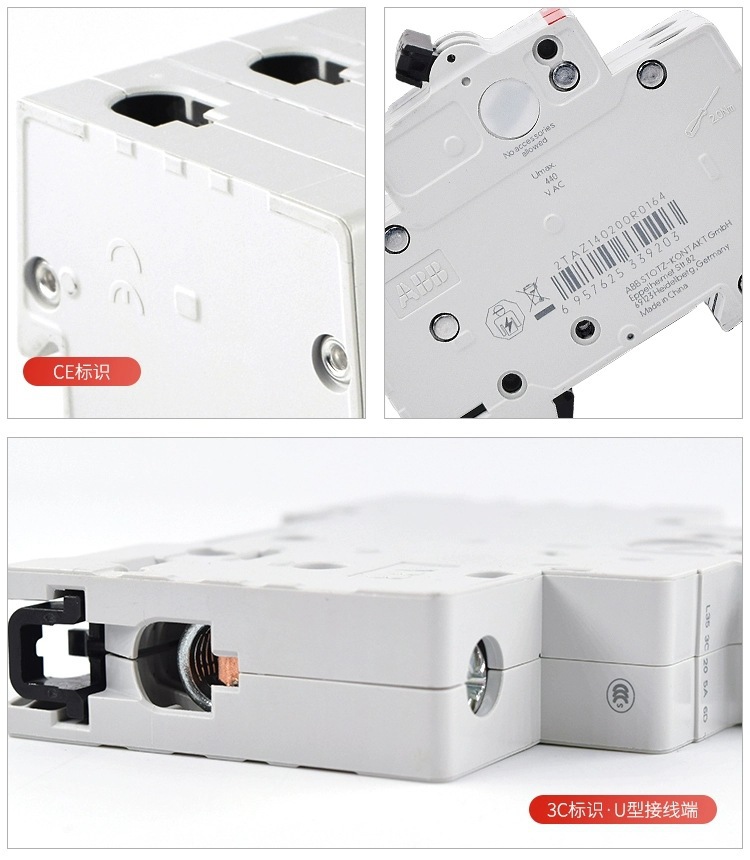

| 认证 | 3C、CE |

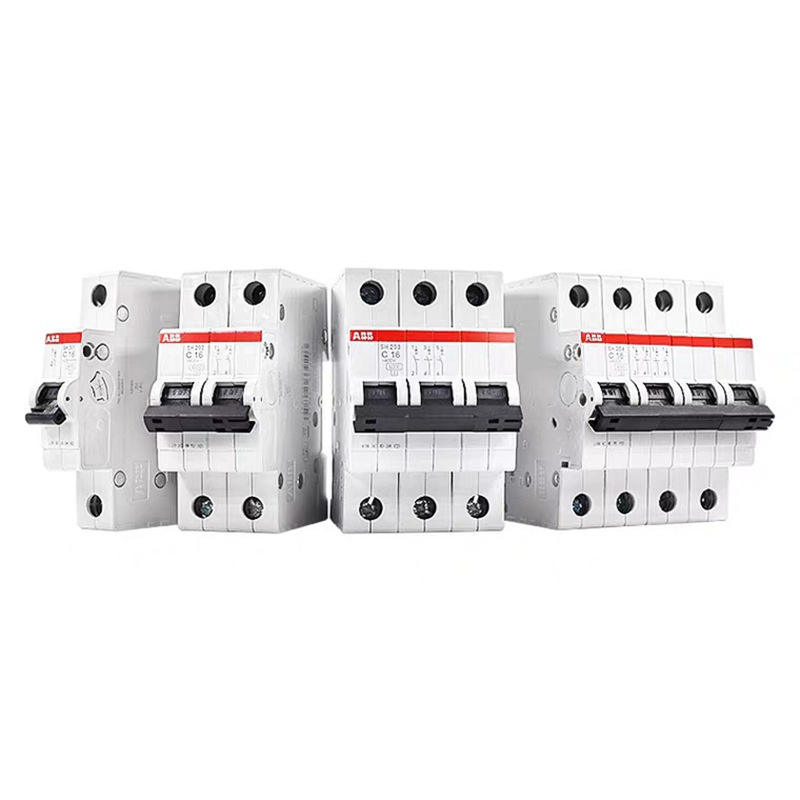

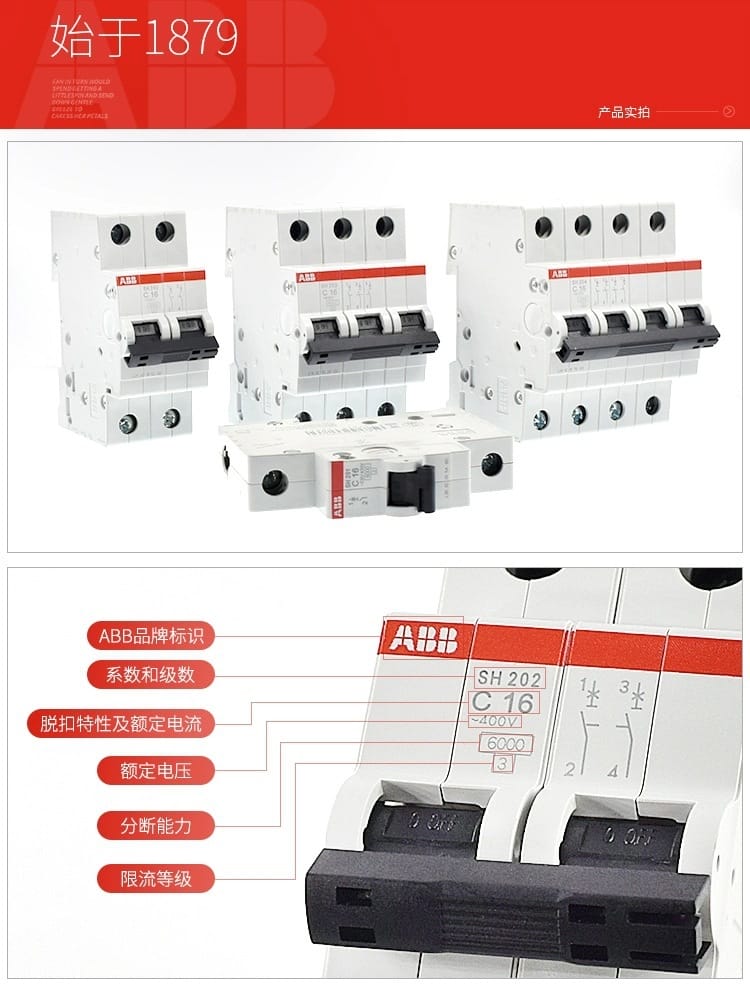

SH200 系列本身还有 1P、3P、4P 规格，额定电流从 C16 到 C32 等档位都有。SH202-C20 对应的是 2P 规格里 20A 这一档，如果回路的计算负荷超过 20A，同系列里还有 C32 可选。
微型断路器在配电系统里承担的是最末一道防线，选型时要看上级开关和保护整定值。SH202-C20 这类 2P 产品，一个明显好处是同时断开火线和零线，检修时避免了单极断开后零线反送电的风险。它在不同行业里的使用侧重点有差别。
在工业现场，SH202-C20 常用来给 PLC 和传感器这类控制回路提供隔离和过流保护，与主回路的塑壳断路器配合使用。这样分级保护的层次清楚，故障范围不会扩大到整个机柜。
安装环境需要满足基本的电气柜使用条件：干燥、无腐蚀性气体、无剧烈振动。环境温度过高会影响热脱扣性能，所以断路器上下方不要紧贴大功率发热元件。
接线时要注意导线插入压板后应裸露铜芯不外露，螺丝拧紧后轻轻拉一拉线头，确认没有松脱。同时，一个断路器上并联多根导线时，各导线截面要一致，避免粗细混接造成接触不良。
SH202-C20 本身自带保护功能，但使用不当照样会出问题。最常见的错误是拿它当隔离开关频繁带负荷操作，虽然机械寿命足够，但分断额定电流甚至短路电流次数的寿命是另一回事。
这里再说一下质保。SH202-C20 自购买之日起享受 3 年质保，查询渠道和防伪查询一样。新旧包装交替期间，实际发货包装可能有差异，不影响性能。
在工厂配电改造里，微型断路器的选型逻辑比十年前更细致。原来一条照明回路带十几盏灯，用 C16 足够；现在回路里往往带着开关电源、变频器和各种控制模块，有效电流成分变复杂，额定电流往上一档的规格用得越来越多。SH202-C20 恰好卡在常用档位上，20A 的载流量能覆盖大多数控制回路和末端照明。
另一个变化表现在柜内安装环节。DIN 导轨标准化让模数化电器的排列密度提高了，但柜内空间依然紧张。SH202-C20 的 2P 宽度只有两个标准模数，能直接嵌在母线排下方，不需要额外留安装位。U 型压板端子支持多根导线并接，接线时能省去额外的端子排，这在批量装配时会直接反映在人工工时上。
具体到选型，分断能力不能只看变压器容量。线路长度和阻抗决定了末端预期短路电流，有些老厂房变压器报告上写着 10kA，但配到末端回路折算后可能只有 4kA，SH202-C20 的 6kA 足够；相反，新装变压器离配电箱很近时，末端短路电流可能达到 7kA，这时就要换更高分断能力的型号，不能硬凑。
某上世纪 90 年代建成的住宅楼，每层照明回路原先用熔断器，过载后烧保险，而且熔断器只接一根线，零线不断，检修时容易触电。改造时把每层照明回路统一换成 SH202-C20，直接卡在原来的 35mm 导轨上，U 型端子接原有线路。运行半年没有再换过熔件，电工检修时断开 2P 断路器，火线零线同时隔离，安全性提升明显。
一家连锁餐饮店的厨房配电箱里，原用的某品牌 1P 断路器频繁误跳，原因是厨房设备启动电流大。改成 SH202-C20 后，C 型曲线的瞬时脱扣范围避开启动电流，2P 结构又能在设备检修时同时断开相线和中性线。实际运行里，厨房设备同时启动时不再跳闸，配电箱表面温度也恢复正常。
一台包装机械的控制柜，PLC 和传感器供电原先由熔断器加隔离开关承担，占了两排导轨。设计改型后，用 SH202-C20 作为控制回路电源开关，2P 同时隔离火零线，安装在导轨第一排，与后级开关电源配合。控制回路因此有了过载和短路保护，省掉了独立熔断器，柜内排列更紧凑，检修时断开这一个断路器就能安全操作。
这些案例里的共同点是，SH202-C20 适合用在负载电流稳定、离变压器不远、预期短路电流不超过 6kA 的末端回路。把它用在变压器出线侧或短路容量大的位置，分断能力就不够了。选型前先算短路电流，再定型号，这个顺序不能省。
