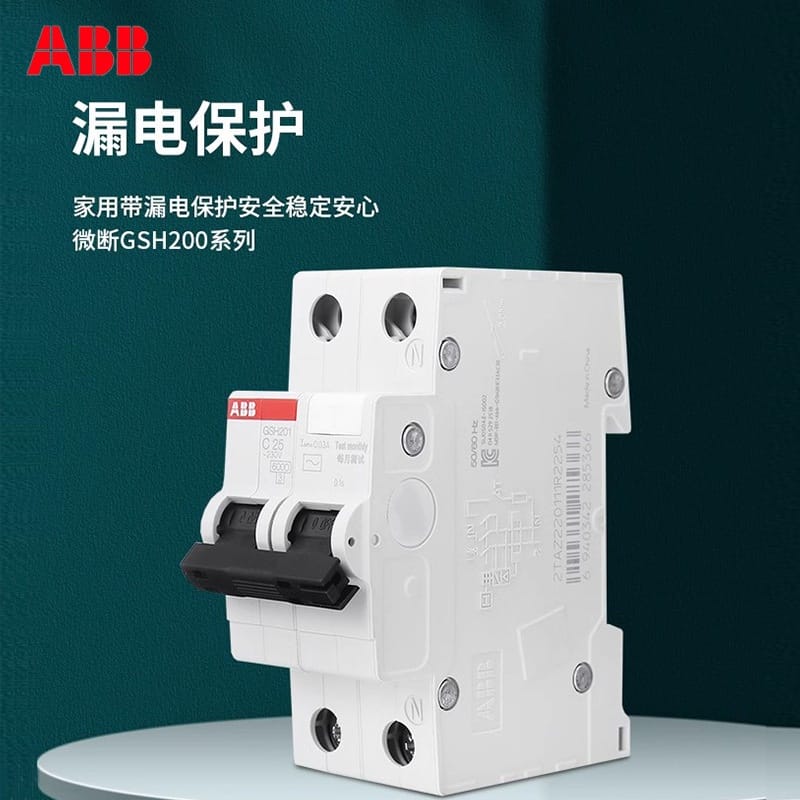

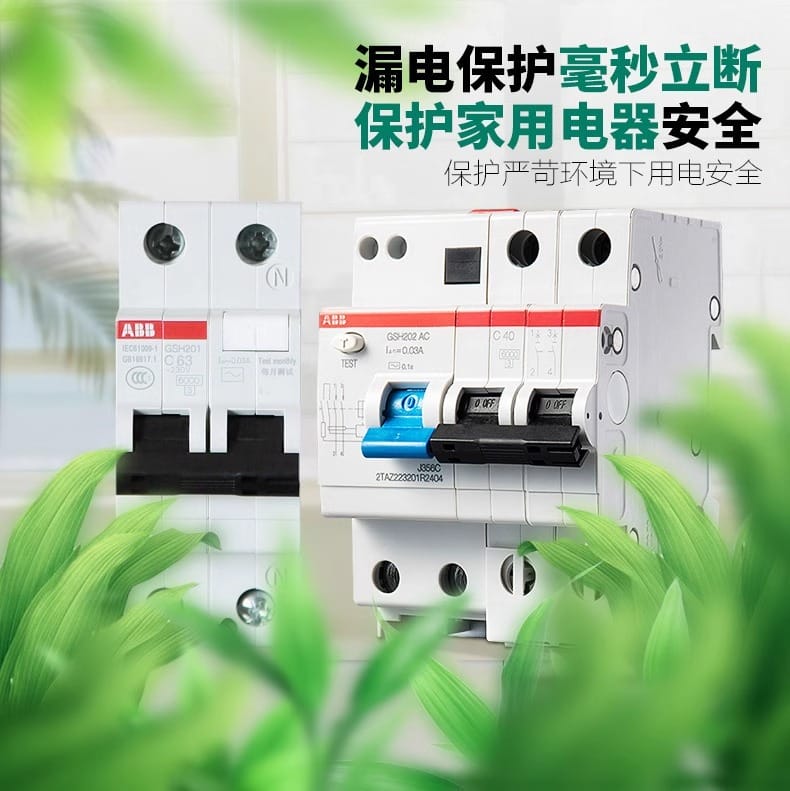

ABB 的 GSH201 装在配电箱最靠末端的一格，负责的是离人手最近的那段线路。漏电、过载、短路三种保护被压进同一个壳体，额定漏电动作电流 0.03A，动作时间不超过 0.1 秒。这两个数字决定了它在住宅配电里的位置：它不是可选附件，而是直接对人身触电负责的那一级。

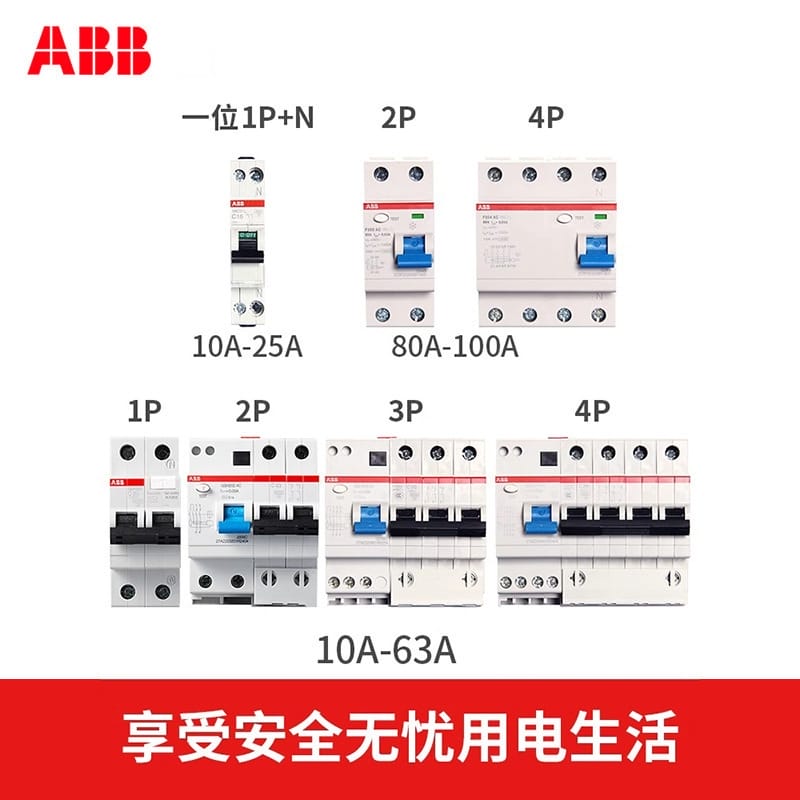

同一系列下还有 GSH202、GSH203、GSH204，分别对应 2P、3P、4P。GSH201 是 1P+N 结构，火线与零线同时接入、只对火线做过载与短路保护，零线极随火线极联动分断。极数差别带来的不只是宽度和端子数量，还牵涉电压等级和适用回路的类型，现场最常见的选型错误就出在这一步。
GSH201 的核心能力是毫秒级漏电切断。0.03A（30mA）的检测阈值对应人体可承受的安全边界，配合不超过 0.1 秒的动作时间，在触电尚未造成严重后果之前就把回路断开。这个参数别小看，30mA 和 100mA 之间差的往往就是一次事故的结局。

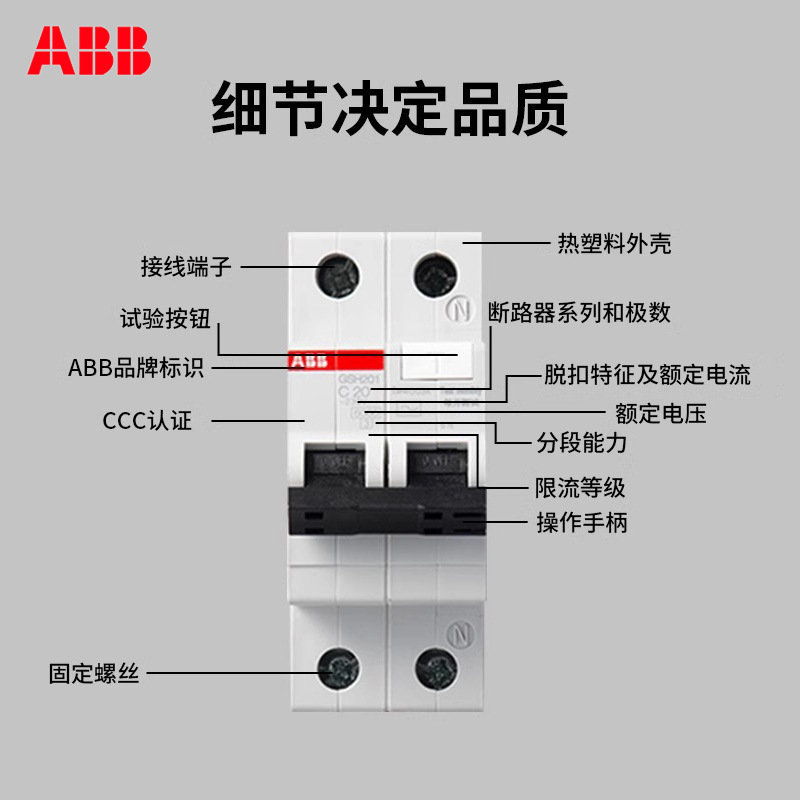

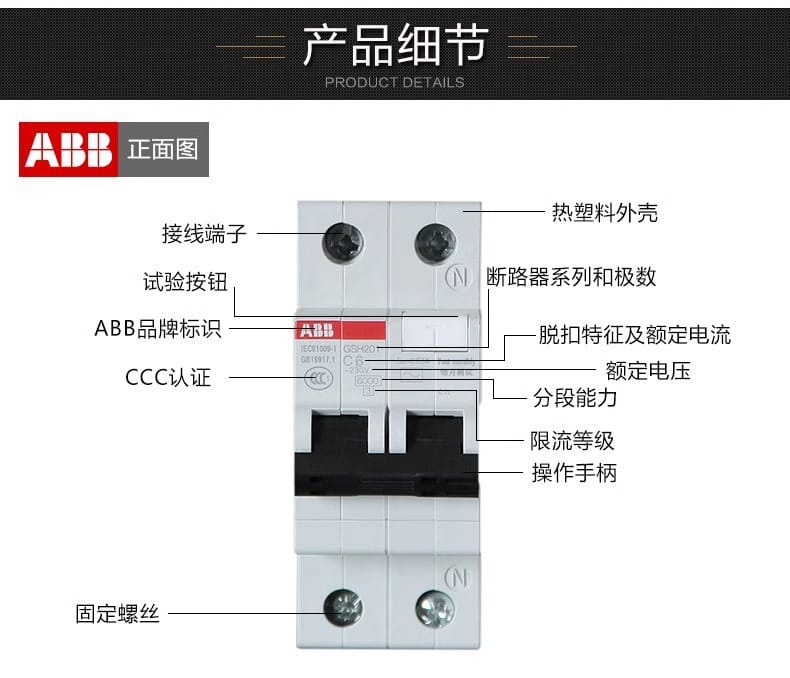

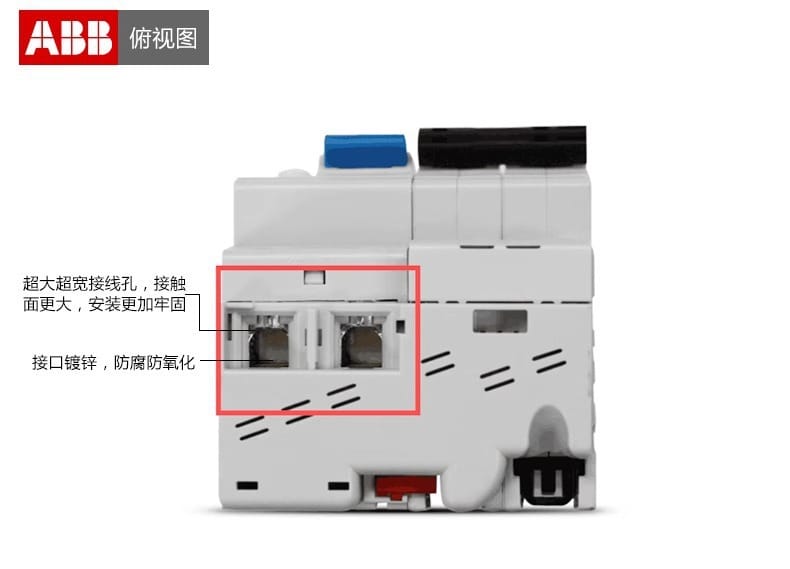

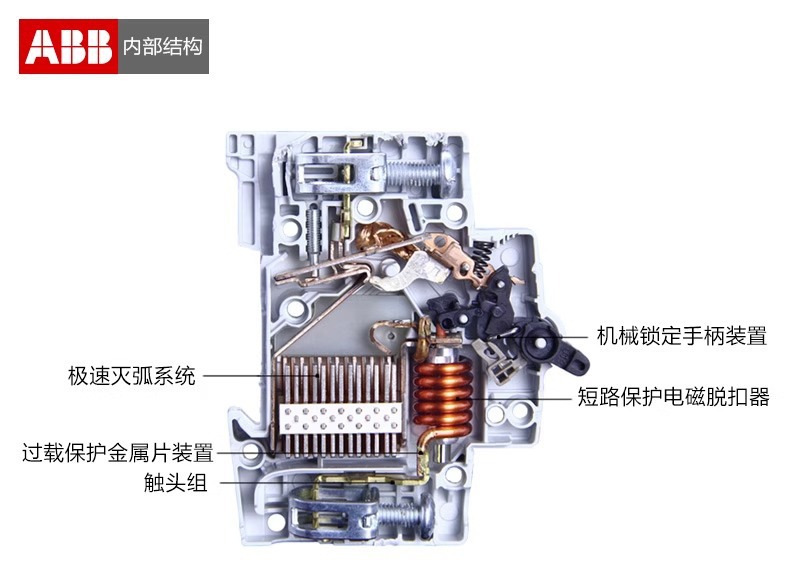

三种保护共用一个脱扣机构：漏电由零序电流互感器检测，过载靠金属片热脱扣，短路靠电磁脱扣，内置灭弧系统负责把分断电弧快速拉长冷却。外壳为阻燃 PC 材料，接线端子为镀锌件，接线孔做得比一般微型断路器更宽，目的是让较大截面的铜芯线也能压紧、少氧化。

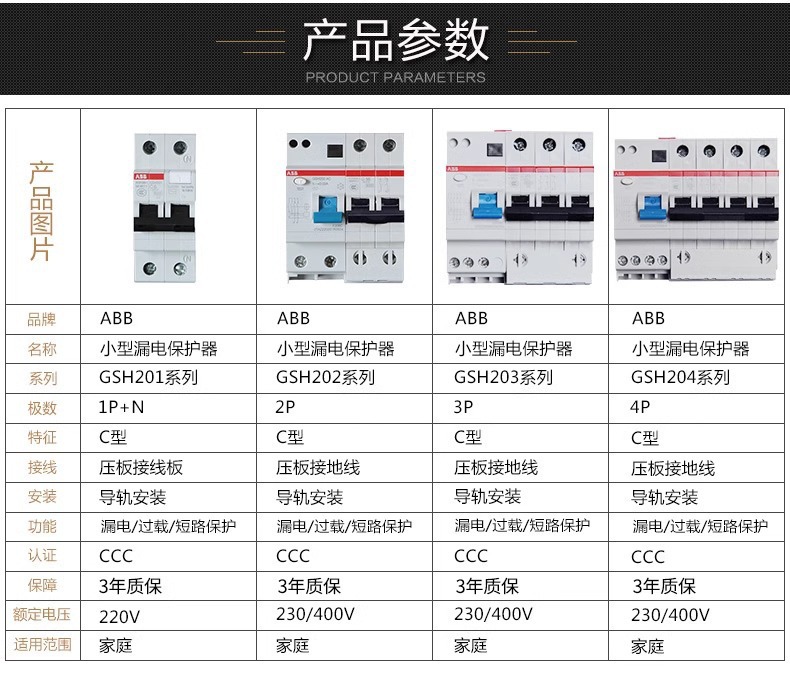

GSH 系列各型号共用同一套脱扣与检测平台，差别集中在极数、额定电压和适用回路上。下面的对照表按型号分开列，先看清自己需要的是单相末端保护还是三相进线保护。

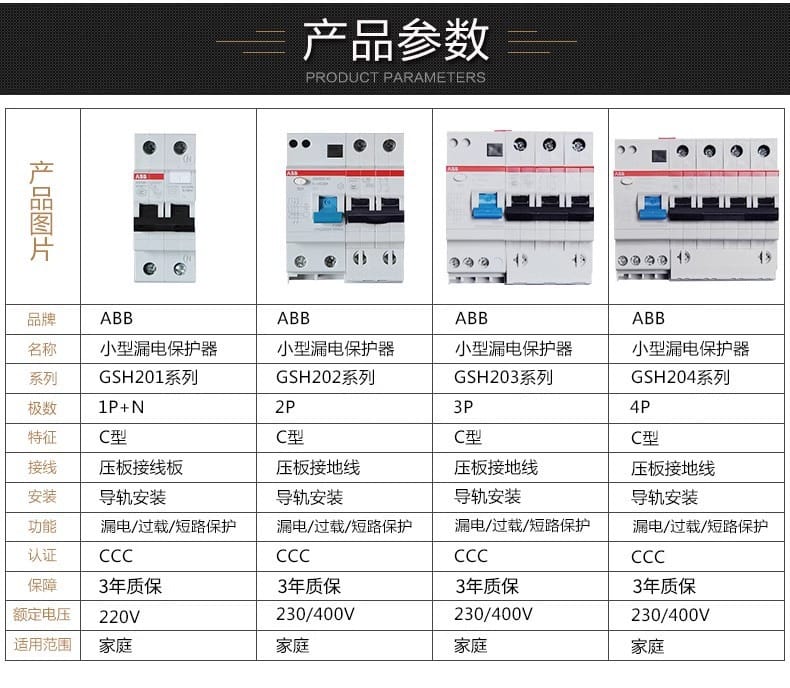

| 型号 | 极数结构 | 额定电压 | 适用回路 |
|---|---|---|---|
| GSH201 | 1P+N | 220V AC | 单相末端回路，火线与零线同时接入 |

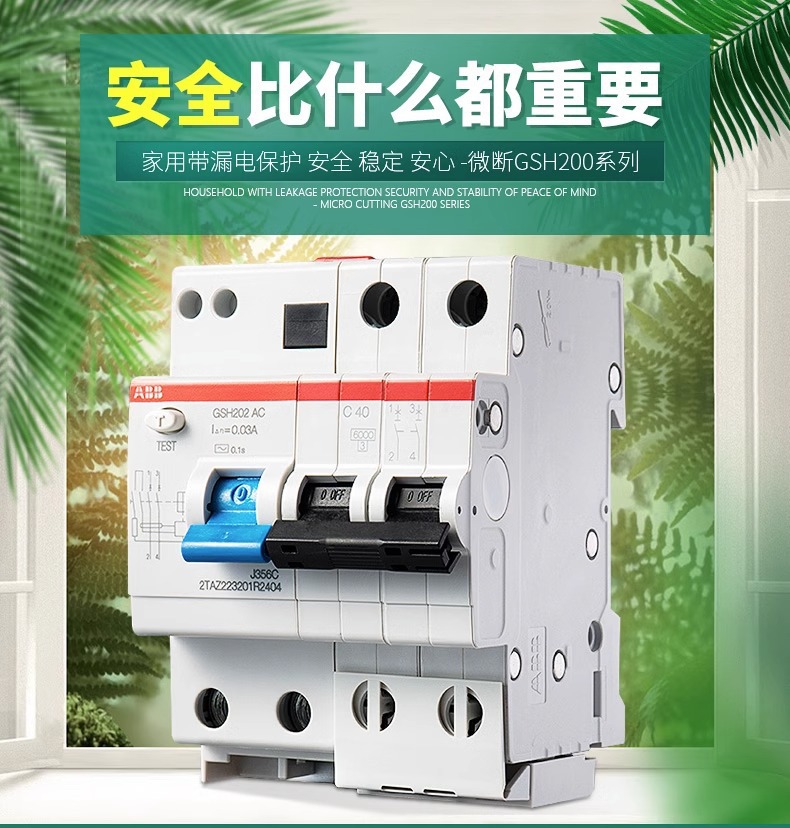

| GSH202 | 2P | 230–400V AC | 单相总开关位，或要求两极同时分断的回路 |
| GSH203 | 3P | 230–400V AC | 三相三线负载回路 |

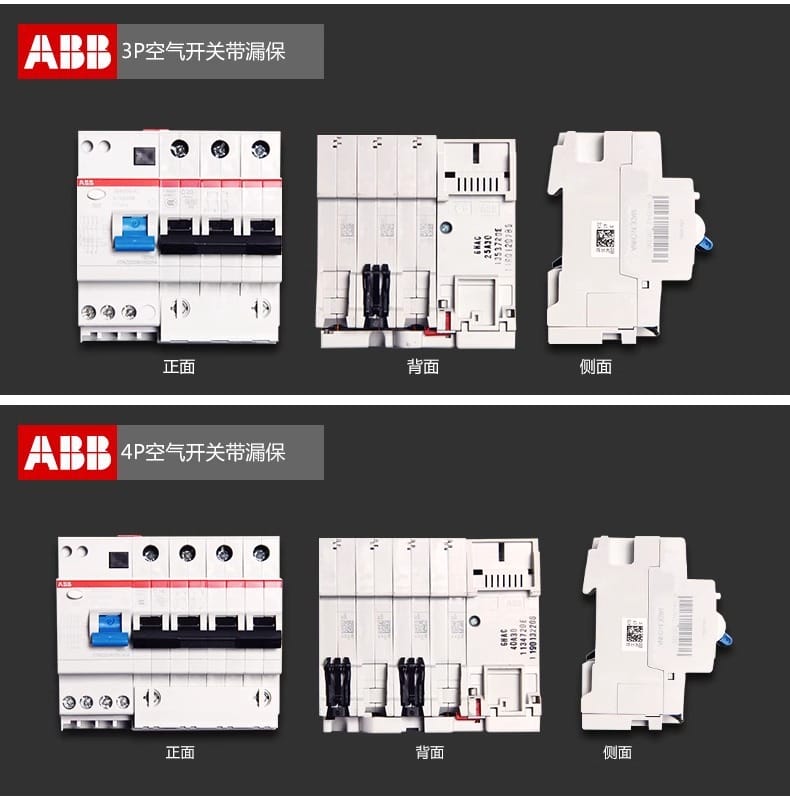

| GSH204 | 4P | 230–400V AC | 三相四线进线，兼顾零线分断 |
其余参数四个型号一致，不随极数改变。
| 参数名称 | 参数值 |
|---|---|
| 产品系列 | ABB GSH 系列（GSH201 / GSH202 / GSH203 / GSH204） |
| 脱扣特性 | C 型 |
| 额定漏电动作电流 IΔn | 0.03A（30mA） |
| 漏电动作时间 | ≤0.1s |
| 安装方式 | 35mm 标准 DIN 导轨 |
| 接线方式 | 压板式接线端子，支持大截面导线 |
| 执行标准 | IEC 61009-1 / GB 16917.1 |
| 安全认证 | CCC 强制认证 |
| 质保期限 | 3 年 |

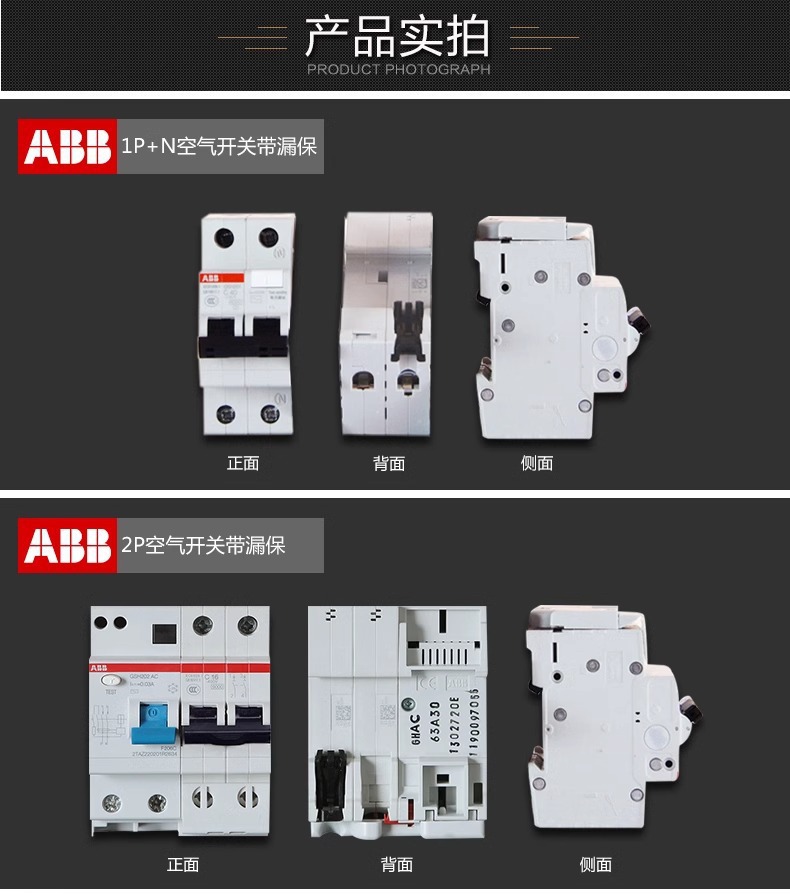

1P+N 与 2P 不是简单的一极之差。GSH201 的 N 极与火线极联动，但过载和短路保护只作用在火线上；GSH202 两极都带保护，用在总开关位或者对零线也要求保护的场合更稳妥。三相回路同理，GSH203 不带零线分断，回路上若有单相负载共用零线，就应当选 GSH204，否则零线回路断开时保护并不完整。
这类产品的使用位置集中在低压末端，向上接配电箱进线，向下接具体用电器。GSH201 主要落在住宅配电箱的分支回路上，空调、电热水器、电磁炉这些大功率电器的专用回路是它最常待的位置。这些电器功率大、通电时间长，绝缘老化和漏电的概率都高于普通照明回路。
小型商业和办公场所是第二类场景。店铺、写字楼、公寓的末端配电对人身触电防护要求高，但配电箱空间往往有限，1P+N 的窄体结构能在同一排导轨上塞进更多回路，这是它被大量采用的实际原因。三相进线的小型商铺和加工作坊，则更多用 GSH204 作进线保护、GSH201 或 GSH202 作单相分支保护。
GSH201 必须装在配电箱内，安装位置保持干燥通风，避开阳光直射、雨水侵入和腐蚀性气体。箱内温度过高会改变热脱扣元件的动作点，夏天配电箱内比环境温度高十几度并不罕见，选额定电流时要留出余量。

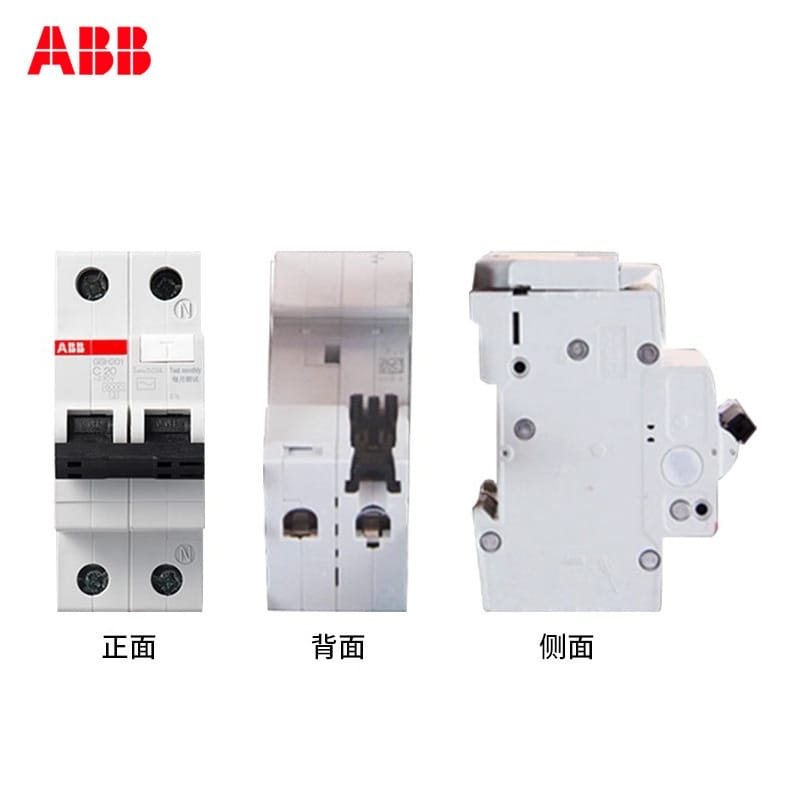

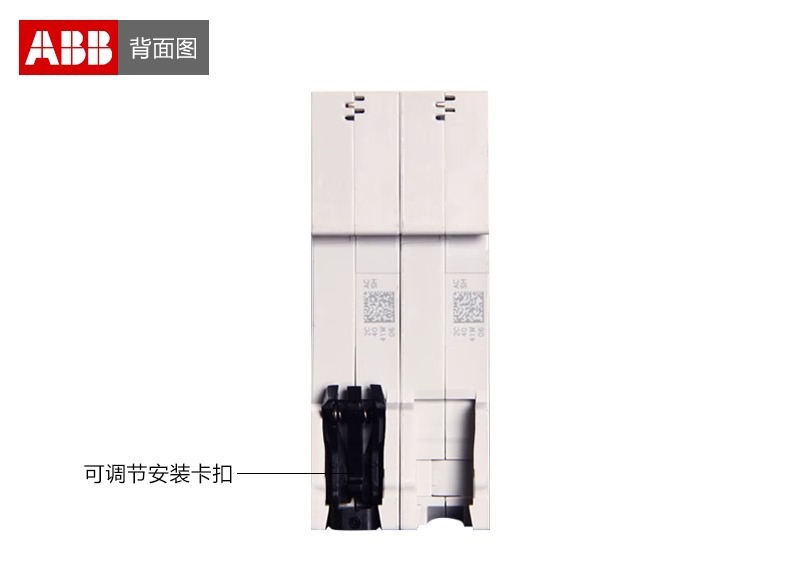

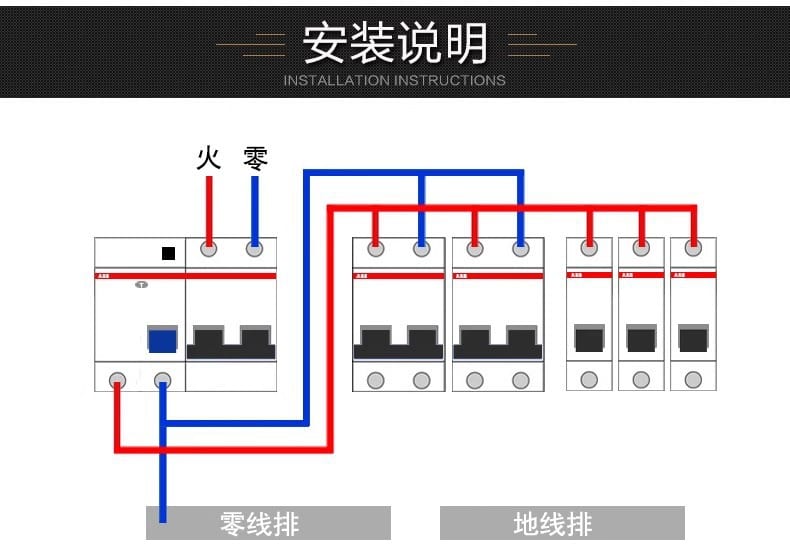

导轨和接线是两个硬要求。产品背部带可调节卡扣，卡入 35mm 标准 DIN 导轨后应无松动；接线必须区分火线与零线，1P+N 型号的零线只能进指定的 N 极端子，接反了漏电检测回路形同虚设。导线建议用符合国标的铜芯线，压接牢固、不外露铜丝。整个回路还得配可靠的 PE 接地排，漏电保护靠的是剩余电流，接地不良时保护照样动作，但人身安全的最后一层防线就没有了。
漏电保护器本身的可靠性要靠定期试验维持。面板上的 TEST 按钮每月按一次，正常应当立即跳闸，跳闸后手动复位；按下无反应或者无法复位，说明内部机构或检测回路已经失效，需要停用换新。这个动作花不了十秒钟，却是大多数现场漏掉的环节。
采购环节也影响使用效果。GSH 系列在国内有明确的授权渠道，像上海阔思电子有限公司这样的供应商可提供 CCC 证书编号与型号标识供核对，避免拿到翻新件或参数不符的仿制品。这类产品的失效往往是隐性的，装上去不做一次试验根本看不出来。
住宅末端配电的保护方式这几年在变，方向是分级而不是单纯加码。过去常见做法是总开关带一只漏保，一处漏电全屋停电；现在更多项目在插座回路、厨卫回路、空调回路上分别装 30mA 的末端保护，上一级用 100mA 或 300mA 带延时的选择性与总保护配合。直接效果是把停电范围压到一个回路，故障定位也从"全屋排查"变成"看哪一格跳了"。
另一个变化是漏电检测类型。户用光伏并网、变频家电、7kW 单相充电桩这些负载会在回路上产生平滑直流分量，纯 AC 型漏电检测在这种情况下可能失效。住宅场景对 A 型甚至 B 型检测的需求已经出现，末端回路选型开始把"带不带直流分量"当成一项条件来问。这不是概念升级，而是逆变器和变频器装进家里之后倒逼出来的要求。
改造市场带来的量同样具体。老旧小区线路改造中，铝线换铜线、增加回路、把熔断器或早期断路器换成带漏电保护的型号，是电气部分的标准动作。这类工程对空间敏感——旧箱体尺寸小，1P+N 的窄体结构往往是不动箱体就能加装回路的唯一办法，这也是 GSH201 在改造项目里用量偏大的原因。
背景是上世纪九十年代的住宅，配电箱里只有两只熔断器和一只总开关，插座回路没有漏电保护，线路还是铝芯。方案是保留箱体，进线换成铜芯，在导轨上加装 GSH201 分别保护厨卫插座、空调和普通插座回路，总开关位用 GSH202 作进线控制。改造后某一回路绝缘下降时只有那一格跳闸，其余回路照常用电。
背景是一间约八十平方米的临街店铺，三相四线进线，照明与插座回路混接，原先只有一只三相断路器，没有漏电保护。方案是在进线处装 GSH204 作三相总保护，照明、插座、冰柜等单相回路各配一只 GSH201。运行效果是单相回路发生漏电时只断开该支路，三相设备不受影响，同时进线保护对整店线路的绝缘状况有个兜底。
背景是一台 2kW 储水式电热水器，装在卫生间内侧，常年通电，环境湿度高。方案是从配电箱单独引一路 2.5mm² 铜芯线到热水器位置，回路首端装 GSH201，配合卫生间局部等电位联结。加热管绝缘受潮时剩余电流会先小幅上升，30mA 的动作阈值能在绝缘击穿之前把回路断开，比等到外壳带电再动作要早得多。
最后留一个使用上的技术判断：漏电保护器的动作值和使用寿命都受环境影响，卫生间、厨房这类位置每半年做一次 TEST 比说明书上的每月一次更频繁也无妨；反过来，装在干燥环境里的回路也别因为"一直没跳过"就认为它完好，机构卡滞同样会造成失效，测过才算数。
