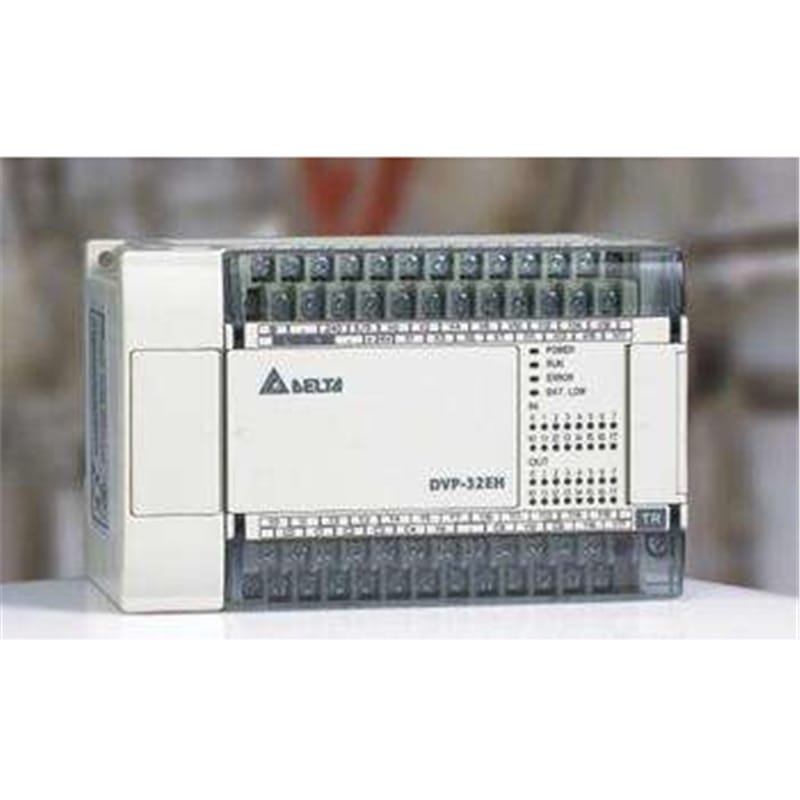

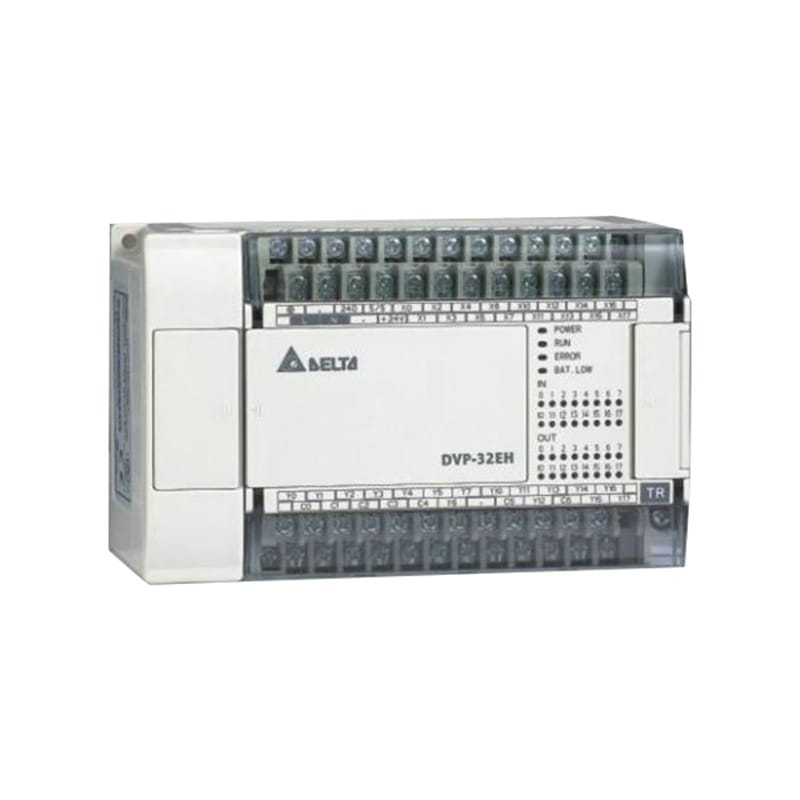

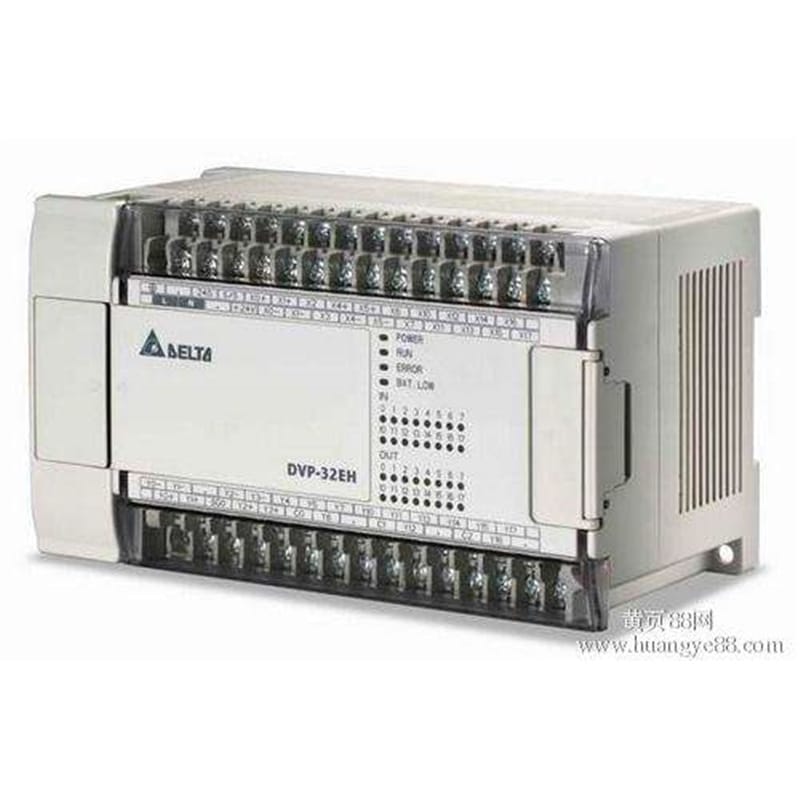

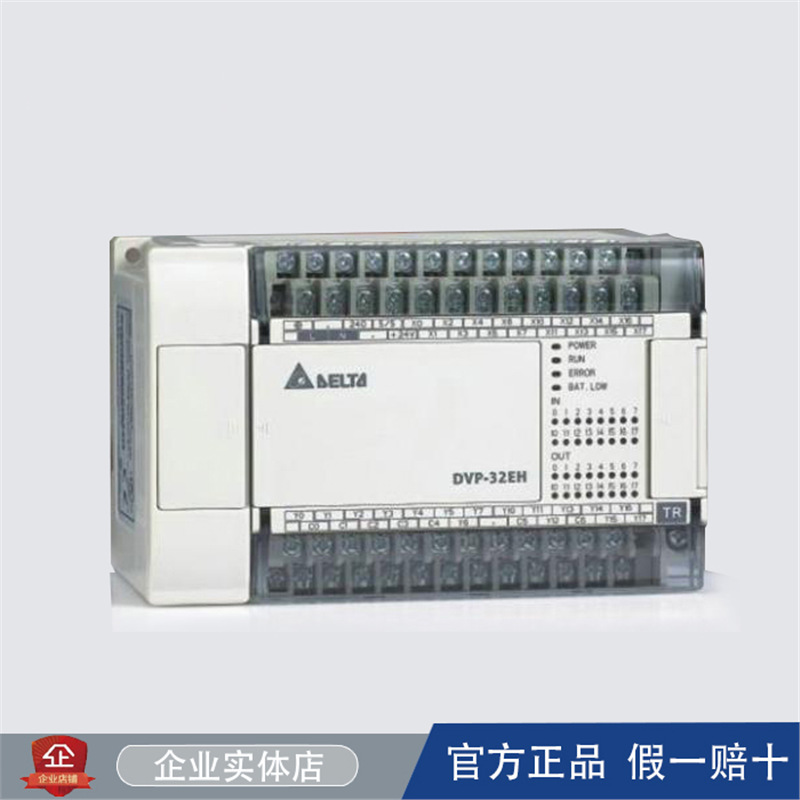

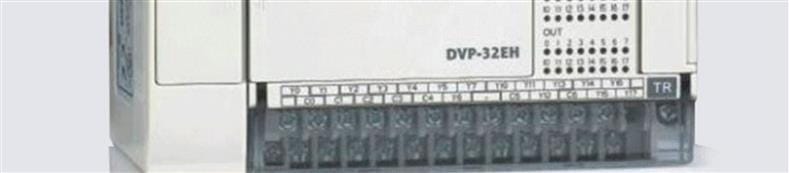

台达EH3系列PLC是DVP-E系列里最高阶的标准型主机，挂在这系列名下的型号有DVP16、DVP24、DVP32、DVP40、DVP58、DVP60，后缀对应EH00R3、EH00T3、EH00M3。你拿到实物先看后缀：R3是继电器输出，T3是晶体管输出，M3是混合输出。选错后缀，现场多半要返工，这一步别图省事。

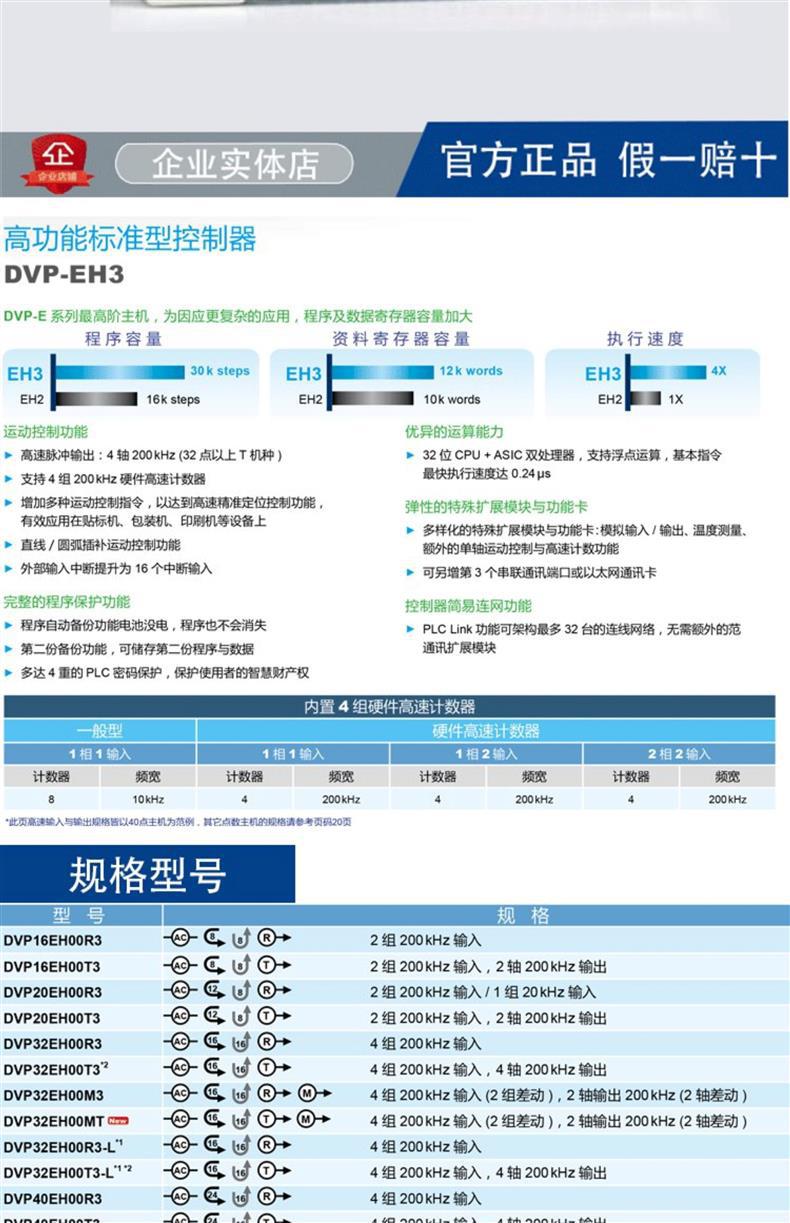

EH3系列内置32位CPU加ASIC双处理器，基本指令最快0.24μs，程序容量最大30k Steps，资料寄存器最大12k Words。这个速度在标准型PLC里算快的，做贴标机、包装机这类需要频繁动作的设备，扫描周期能压得住。
高速处理能力是EH3的看家本事。32点以上的机型支持4轴200kHz高速脉冲输出，内置4组硬件高速计数器，频宽从10kHz到200kHz，具体看你选的型号。做定位控制时，直线插补和圆弧插补都能通过扩展功能卡实现，不用额外加运动控制器。
几个现场用得上的硬指标：
整个系列的输出形式按后缀区分：EH00R3适合驱动接触器、电磁阀等交流负载，EH00T3适合发脉冲给伺服或步进驱动器，EH00M3则是混合型，一部分点是继电器、一部分点是晶体管，适合既有开关控制又要高频输出的场合。DVP40EH00T3就是40点晶体管输出，你的脉冲轴如果挂在它上面，接线时注意查极性。

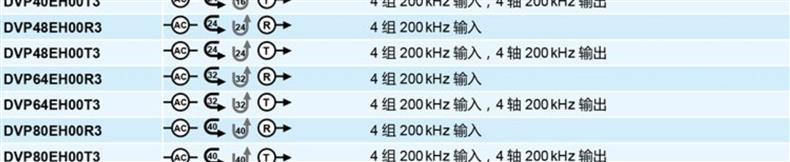

EH3系列从16点覆盖到60点，不同型号的I/O点数、输出形式、高速输出能力不一样，选型前先对着下表核对一遍。这个表列出来的都是铭牌上标注的主要参数，采购时不要只看点数，后缀决定了你能不能带伺服。
| 型号 | I/O点数 | 输出形式 | 高速脉冲输出 | 硬件高速计数器 |
|---|---|---|---|---|
| DVP16EH00R3/T3 | 16点 | 继电器/晶体管 | 2轴100kHz | 4组，最高100kHz |
| DVP24EH00R3/T3 | 24点 | 继电器/晶体管 | 2轴100kHz | 4组，最高100kHz |
| DVP32EH00R3/T3/M3 | 32点 | 继电器/晶体管/混合 | 4轴200kHz | 4组，最高200kHz |
| DVP40EH00R3/T3 | 40点 | 继电器/晶体管 | 4轴200kHz | 4组，最高200kHz |
| DVP40EH00T3 | 40点 | 晶体管 | 4轴200kHz | 4组，最高200kHz |
| DVP58EH00R3/T3 | 58点 | 继电器/晶体管 | 4轴200kHz | 4组，最高200kHz |
| DVP60EH00R3/T3 | 60点 | 继电器/晶体管 | 4轴200kHz | 4组，最高200kHz |
程序容量和运算速度全系列统一：基本指令0.24μs，浮点运算支持，程序30k Steps，数据寄存器12k Words。通讯接口标配2个串联端口，可以另加第3个串联口或以太网卡。供电电压统一为DC 24V输入，接线时正负极不要接反，反接会烧内部保险。
EH3的定位是高速高精度设备控制，不是给简单启停用的。实际项目里，这三类行业用得最多：
其他像电子组装设备、小型自动化专机也常见EH3的身影。这类设备的特点是工序节拍短、动作逻辑复杂，对PLC的程序容量和运算速度都有硬要求，选EH3的30k Steps容量基本不用删程序。

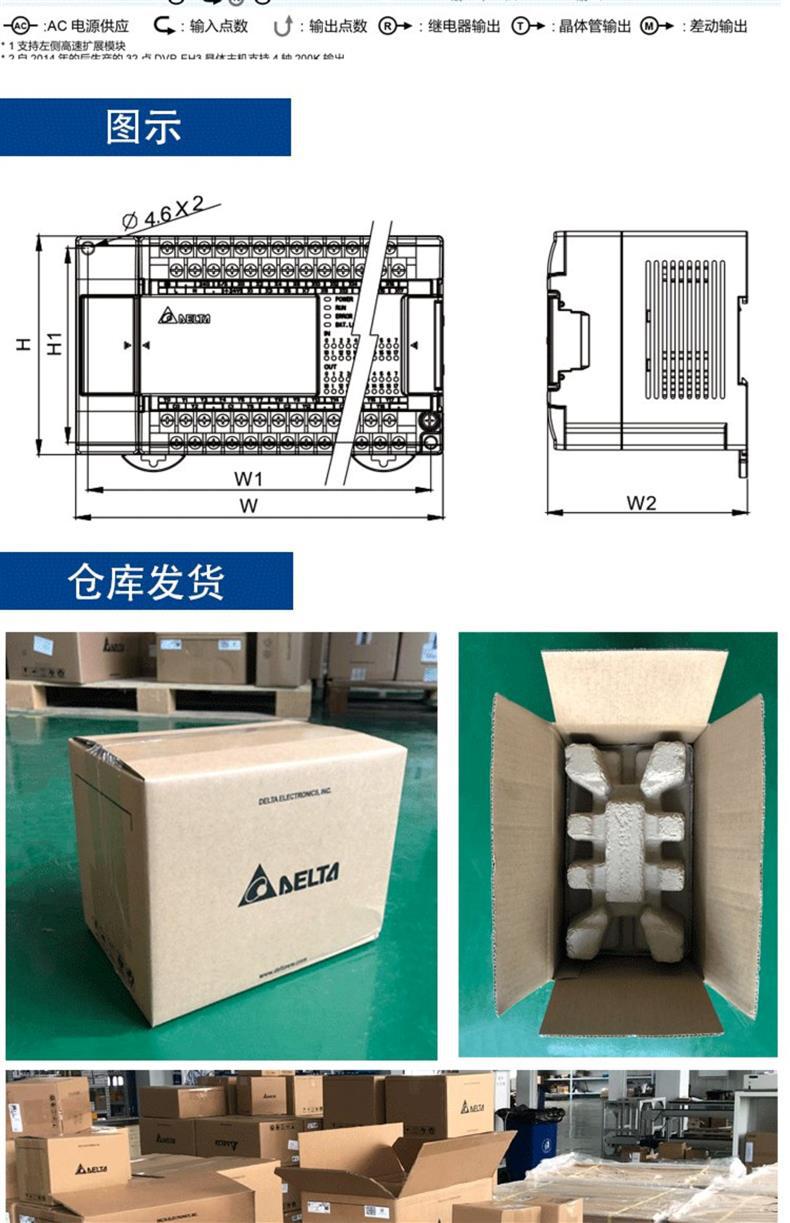

EH3全系列采用DIN导轨安装，标准35mm导轨直接卡上去。柜内安装时注意上下留出散热空间，PLC和变频器不要挨着装，中间至少隔一个断路器或接触器的距离。环境温度要控制在0到55℃，柜内没风扇的话夏天得注意温升。
接线前先确认后缀：EH00R3的继电器输出点可以接AC 220V负载，但触点寿命约20万次，高频动作场合别用它；EH00T3的晶体管输出只能接DC 24V负载，但可以发200kHz脉冲。继电器输出接伺服会丢脉冲，这是现场最常见的错误。
组PLC Link网络时，第一台PLC设为主站，其余设为从站，站号从1到32配置，通讯速率用2个串联口默认的115200bps就行。扩展模块安装在主机右侧，用排线连接，模拟量模块和温度模块可以混插，但高速计数器模块要插在紧挨主机的第一个槽位，信号线尽量短。
外部输入中断的接线，屏蔽层单端接地，线径至少0.5mm²。编码器信号用差动输出时，记得把对应的输入模式设为2相2输入，不然计数方向会反。
程序保护方面，电池没电程序虽然不会消失，但电池状态还是要定期看，电池电压过低时PLC面板ERR灯会闪，这时候把电池换掉，别拖到数据寄存器里的掉电保持区都归零。程序上传加密，第二份备份功能默认关闭，首次使用建议打开，备份存在内部Flash里，不怕程序被误覆盖。
现场上电前，先断开输出负载，用万用表量一遍24V供电端有没有短路。这一步花两分钟，能省掉烧掉整排输出点的麻烦。
现象一：程序能监控但输出点不动作。先查PLC面板上的ERR灯是否闪烁，灯亮多半是程序语法错误或模块配置不对。再查输出点的公共端有没有接24V电源，DVP40EH00T3的晶体管输出公共端每组独立，不接电源输出端永远没电压。常见原因是公共端和负载电源没共地，处理办法是把输出公共端和负载电源负极接到一起。
现象二：高速计数器数值乱跳，不按实际方向增减。先查编码器线是不是双绞屏蔽线，屏蔽层是否单端接地。再查输入模式设置，A/B相正交编码器要在参数里设成2相2输入，设成1相1输入会丢脉冲。电线长距离走线时，编码器线不能和动力线绑在一起，分开走线槽。
现象三：伺服电机定位偏移，每次都差几个脉冲。先看输出脉冲轴是否配置成脉冲+方向模式，再看电子齿轮比设置。EH3的200kHz脉冲输出对伺服驱动器的最高输入频率要匹配，驱动器设成500kHz，实际只能吃200kHz，定位不精确是正常的。处理办法是把驱动器电子齿轮比调小，或者降低PLC端的脉冲频率。
现象四：PLC Link通讯偶尔中断，站号靠后的从站掉线。先量通讯线两端电压，PLC Link的DP/DN之间应该有5V以上。再查终端电阻，没有加终端电阻的通讯线在长距离传输时会反射信号，网络上最后一台PLC前接入110Ω终端电阻。通讯线用双绞屏蔽线，不要用普通导线。
这些问题里，输出不动作和计数器乱跳占了现场故障的一半以上，而且都跟接线方式有关。新机器上电前，对照着型号后缀和接线图逐点核一遍，比出故障后拿万用表捅半天省事得多。
