台达变频器VFD-M A B E M P G MS300系列通用键盘面板延长连接线

台达变频器VFD-M A B E M P G MS300系列通用键盘面板延长连接线，是把数位操作面板从变频器本体引到柜门或操作位的配套线缆。这类延长线要处理的是按键、显示和通信信号的延伸，距离一长，线路阻抗、接插件接触、现场电磁耦合都会影响面板表现。原料未单独给出某个独立型号，实际识别通常落到 A0060 编码、黑色抗干扰款、灰色普通款以及 1 米、2 米、3 米、5 米、10 米这些长度规格。有些查询也会写成台达NELTA A0060。

核心特点

这根线的关键不在外观，而在屏蔽、接口和适配系列是否对。面板外引以后，线缆靠近动力线、接触器线圈或变频输出端时，干扰会通过线芯或接头进入面板回路。黑色抗干扰款采用双屏蔽编织线并配置磁环，用于把这类干扰压低。灰色普通款则用于布线短、干扰不明显的场合。若现场已有变频器型号较老、面板插座位置偏深，还要看接头尺寸是否匹配。

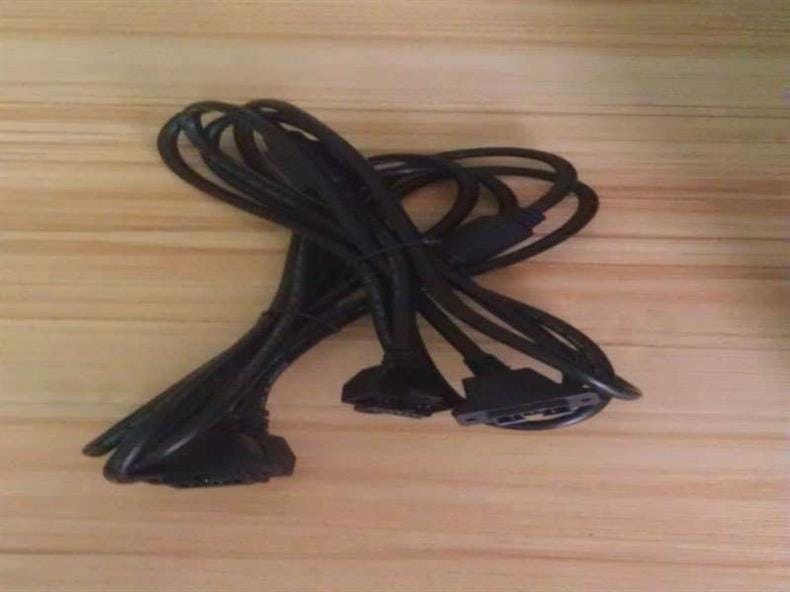

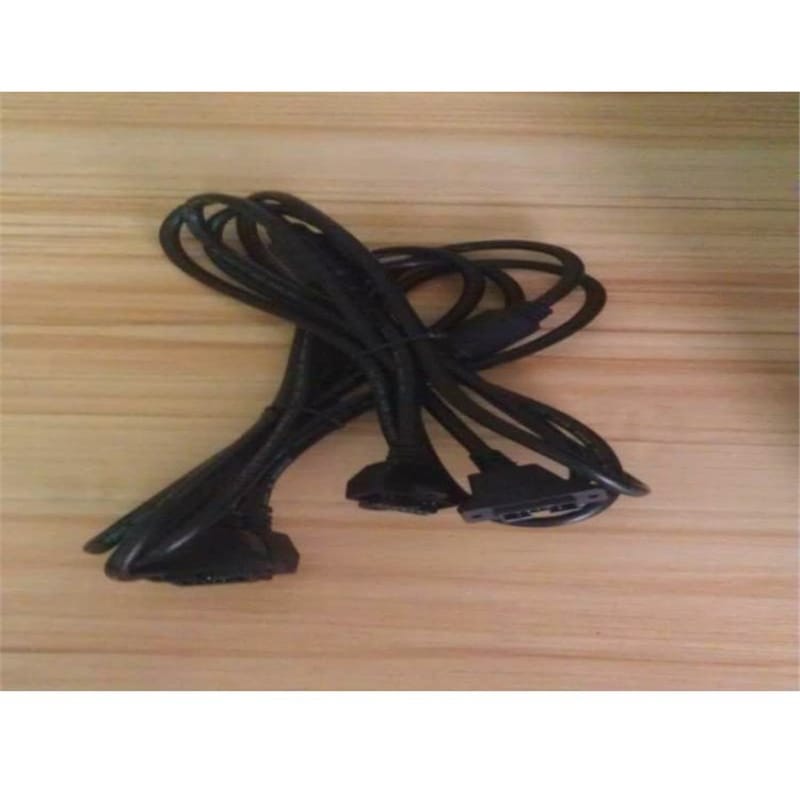

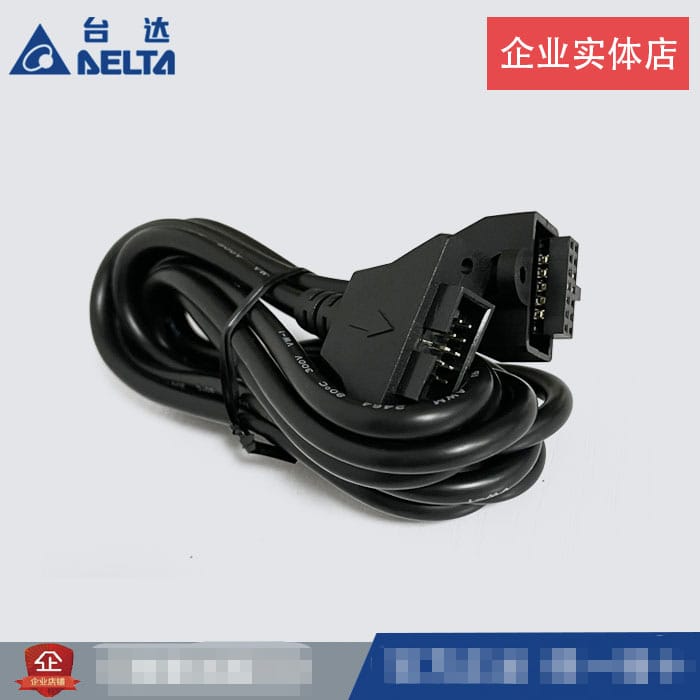

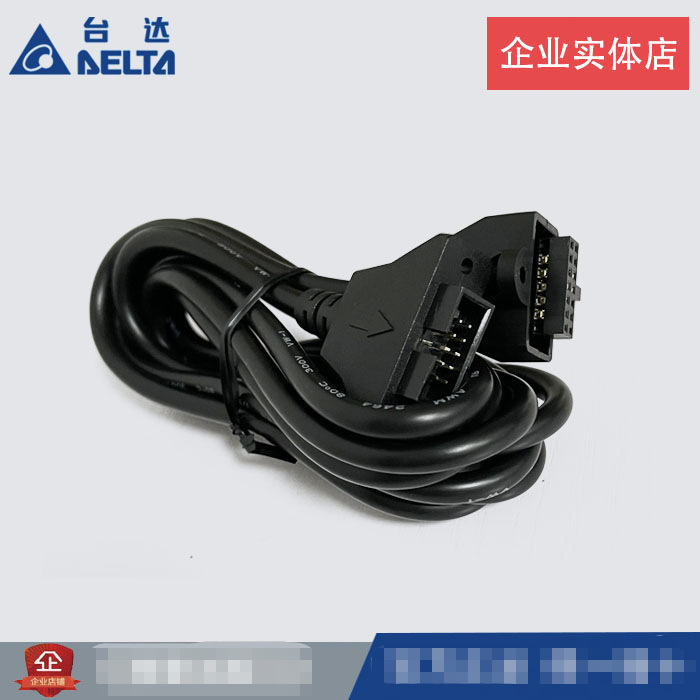

黑色款带双屏蔽编织线和磁环，适合干扰较强的柜内布线。

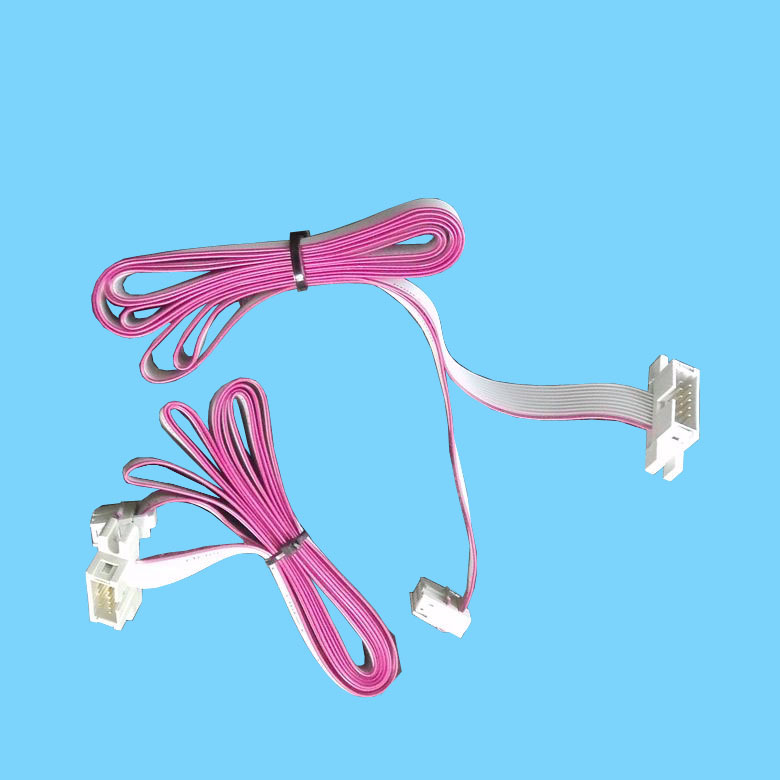

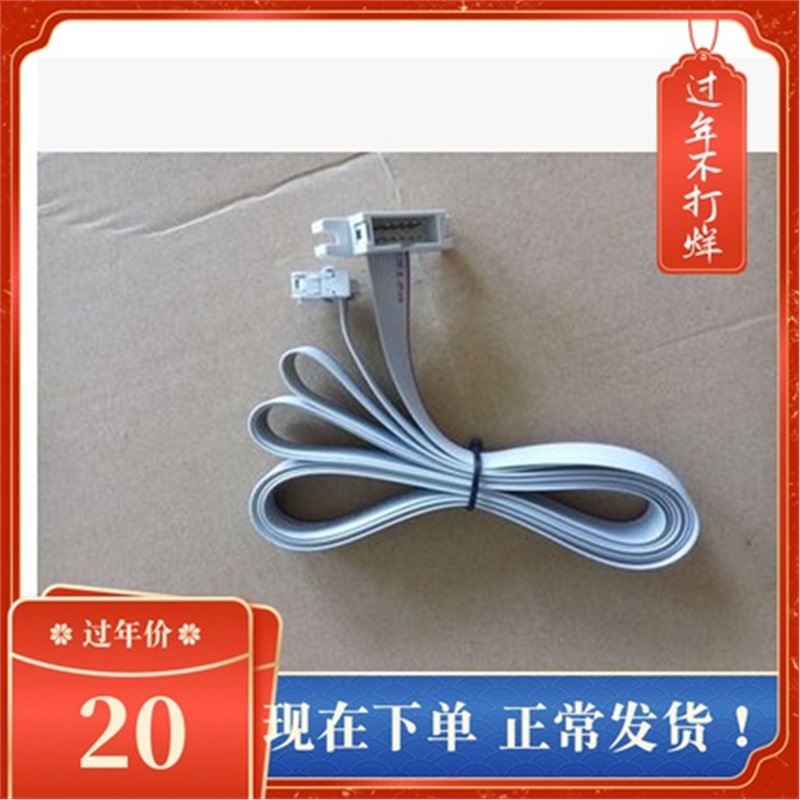

灰色款适合普通面板外引，布线距离短且环境较干净。
随线配送安装螺丝，面板固定时不必另找紧固件。
长度可选 1 米到 10 米，便于按柜门距离配线。

对 VFD-M、A、B、E、P、G 这些通用键盘面板，选型重点是接口和长度。MS300 系列则要把颜色作为硬条件，灰色版本不能正常工作。这个不是好坏问题，是系列接口和信号定义不同。

技术参数

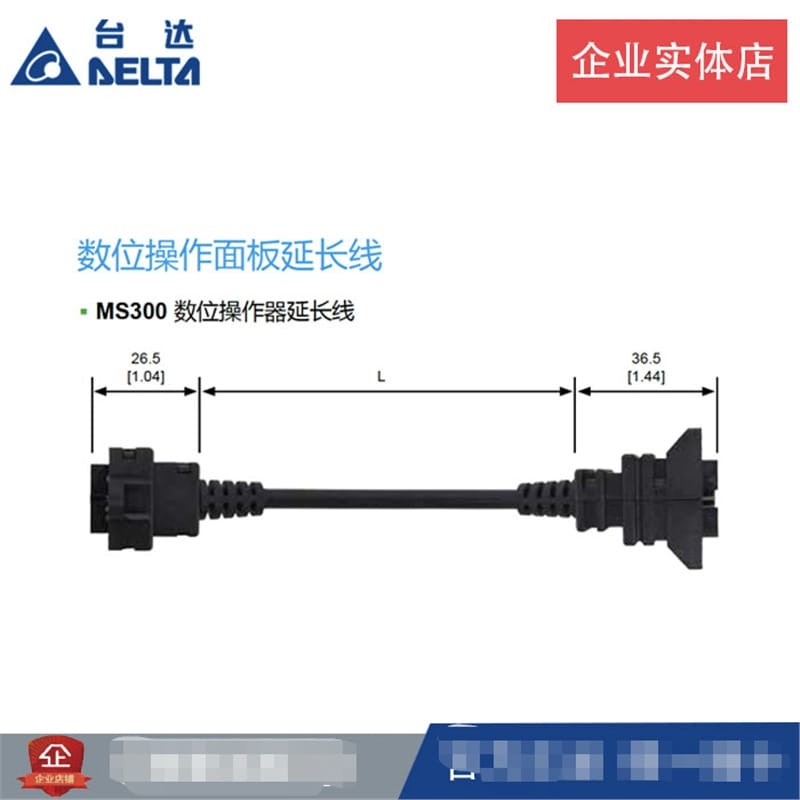

参数表里把原料给出的编码、适用系列、线缆结构、长度和接口参考放在一起。现场核对时，建议先看变频器系列，再看颜色，再看长度。L 型尺寸原料写为约 1.44，没有给出明确单位，实际替换前最好用旧线或面板插座比对。

项目	黑色抗干扰款	灰色普通款
产品编码	A0060	A0060
适用对象	VFD-M、A、B、E、M、P、G 及 MS300 数位操作面板	VFD-M、A、B、E、M、P、G 通用键盘面板
线缆结构	双屏蔽编织线，含磁环	普通面板延长线
长度规格	1 米、2 米、3 米、5 米、10 米	1 米、2 米、3 米、5 米、10 米
接口参考	接头约 26.5 mm x 36.5 mm	接头约 26.5 mm x 36.5 mm
安装附件	配送安装螺丝	配送安装螺丝

如果旧线损坏，不能只量接头外形。不同系列面板看起来接近，针脚定义可能有差异。MS300 必须选黑色抗干扰延长线，灰色版本会出现无法工作的情况，这一条要放在核对清单的前面。

应用行业

这类延长线主要出现在需要把变频器操作面板外置的场合。变频器装在柜内，面板装在柜门，操作、查看频率、故障代码和参数修改都在门外完成。这样做的目的不是提升性能，而是让维护人员不用开柜门就能读取状态。

电机驱动和变频调速柜，需要柜门显示运行频率。
暖通空调设备，面板装在便于巡检的墙面或柜面。
机械加工线和输送设备，操作位远离变频器本体。
改造项目中利用原有面板位置，减少重新开孔。

如果现场有较多大功率电机、频繁启停的接触器或长距离平行走线，应用时要优先选黑色抗干扰款。HVAC 柜内干扰通常比焊机、破碎设备或频繁制动的场合轻一些，但这个要看柜内布线。若面板只是临时外引做调试，长度选短一点，减少多余盘线。

安装条件

安装环境以常规工业柜内为主，避免极端高温、高湿、滴水或腐蚀性气体。延长线本身不承担动力传输，不能和主回路动力线捆在一起。面板固定位置要便于观察，也要避免门铰链反复弯折线缆。

先核对变频器系列和面板接口，再确认线缆颜色。
将接头对准插座平推插入，避免斜插压到针脚。
用随附螺丝固定面板，防止拉扯力传到接口。
布线避开主回路线和接触器，减少耦合干扰。
预留少量余量，不要让柜门开关直接拽线。

柜门开孔尺寸要结合面板外形和接头参考尺寸确认。原料给出接头约 26.5 mm x 36.5 mm，实际开孔还要看面板固定框。若柜门已经开孔，先比对旧面板和旧线，再决定用多长的线。

注意事项

最容易出错的不是长度，而是系列匹配。VFD-M、A、B、E、M、P、G 这些系列可通用键盘面板延长线的说法，仍要落到具体接口和实物。MS300 系列对颜色有硬性要求，必须选用黑色抗干扰延长线。灰色版本在 MS300 上无法正常工作，不能靠先试试来判断。

MS300 系列必须选黑色抗干扰款，灰色款不可用。
购买前提供变频器系列、面板照片和旧线接头。
长度按实际布线距离选择，预留柜门开合余量。
屏蔽层和磁环不要随意拆除，保持原状。

如果现场原来用的是灰色线，但变频器是 MS300，不要只怀疑面板损坏，先检查线缆颜色。若旧线接头氧化、针脚松动或屏蔽层破损，即使系列匹配也可能出现显示异常。更换时建议整根换新，不建议剪断续接。

选型建议

按变频器系列确认

拿到需求时，先看变频器铭牌上的系列。VFD-M、A、B、E、M、P、G 一类通用键盘面板，可按常规面板延长线选配。MS300 系列直接锁定黑色抗干扰款。现场有时把它叫台达VFD-M延长线、MS300数位操作器延长线或数位操作面板延长线，名称不决定选型，系列和颜色才决定。若铭牌磨损，可以拍面板接口、旧线接头和变频器侧面标签，交给供货方核对。上海阔思电子有限公司这类供货方通常可以按编码和实物图片确认。
