在 VFD-M 变频器的现场调试里，操作面板不是简单的显示窗口，而是参数写入、状态读取和故障复位的入口。台达 VFD-M 系列操作控制面板 LC-M02E 对应的是 0.75kW 到 7.5kW 这一段常用功率，适合需要本地操作、参数核对和快速排障的柜面或机身安装场景。把兼容范围、按键功能、尺寸接口和安装边界看清楚，选型时就不容易把面板当成通用件。

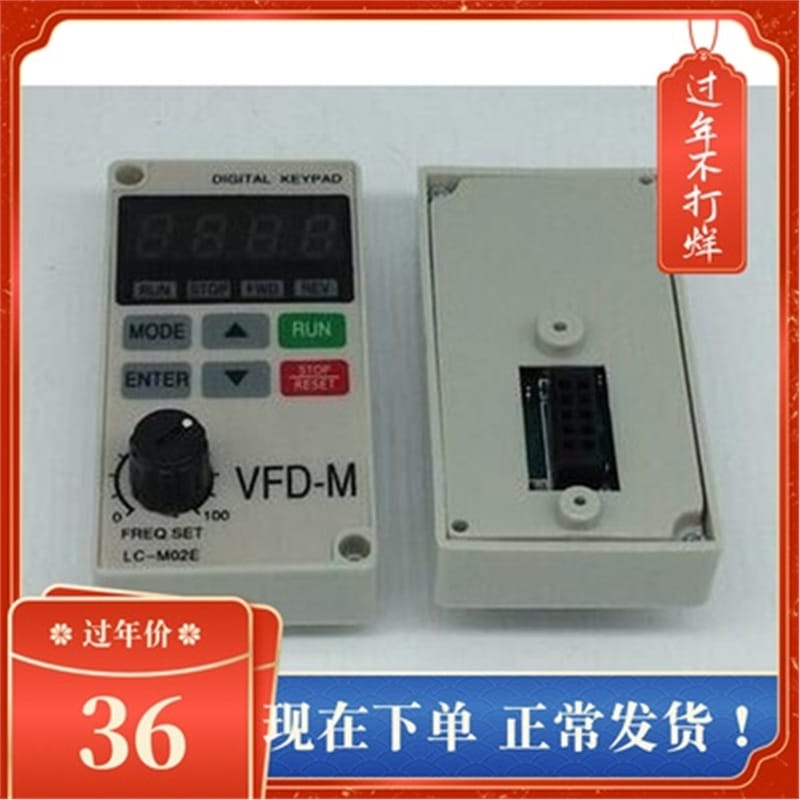

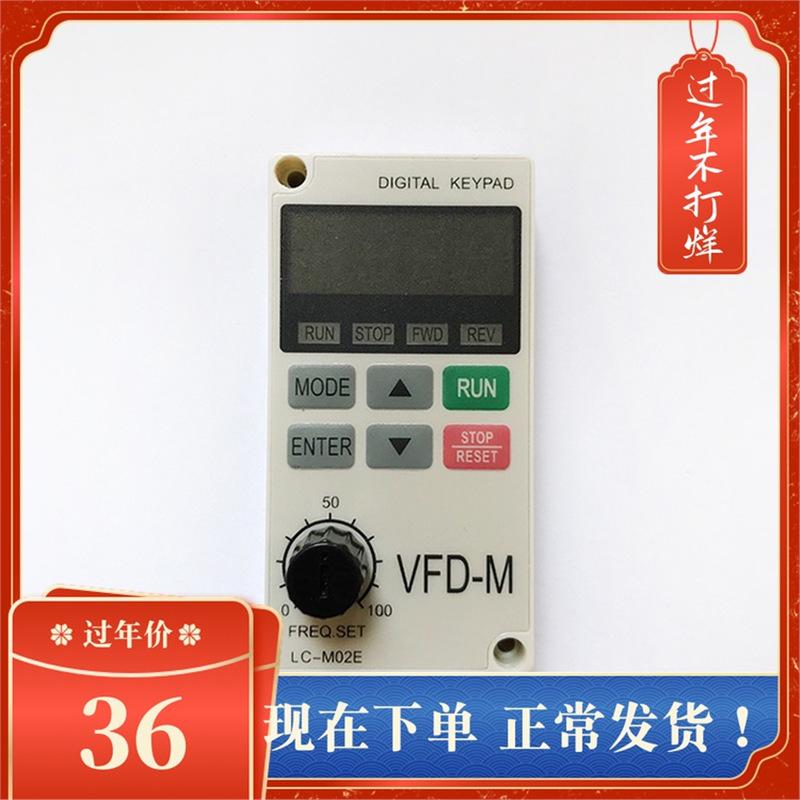

LC-M02E 是台达 VFD-M 系列专用的数字式键盘面板，属于原规格替换件。它和变频器之间不是单纯外形匹配，而是按 VFD-M 控制器的接口、显示逻辑和按键定义来配合。选型时先看变频器系列，再看功率段，比单纯测量面板尺寸更关键。
这类面板的价值在于缩短现场判断路径。设备停机时，维修人员可以直接通过按键进入状态页面，查看运行方向、给定频率和故障提示，不必依赖外部上位机或逐个排查外部端子。
参数表里的功率和电压不能按面板自身能力理解。LC-M02E 不输出主回路功率，它配合的是 VFD-M 变频器的容量；电压等级也要回到变频器铭牌确认。原料中给出的三相 460V 是图片标识参考，实际替换时仍要以现场设备铭牌为准。
| 参数名称 | LC-M02E |
|---|---|
| 型号 | LC-M02E |
| 适用系列 | 台达 VFD-M 系列 |
| 适用功率 | 0.75kW、1.5kW、2.2kW、3.7kW、5.5kW、7.5kW |
| 额定电压参考 | 三相 460V，实际以变频器铭牌为准 |
| 接口类型 | 标准数字通信接口，适配 VFD-M 控制器 |

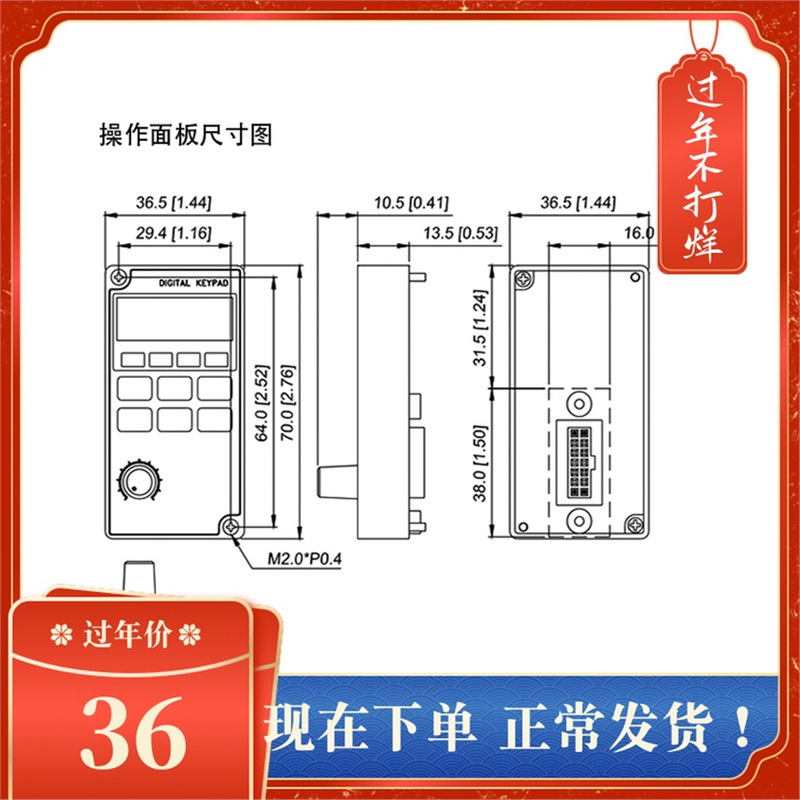

| 面板尺寸 | 宽或高相关约 36.5mm，厚或深相关约 10.5mm |
| 安装特征尺寸 | 29.4mm、13.5mm、16.0mm |
| 按键配置 | RUN、STOP、FWD、REV、MODE、ENTER、RESET |
尺寸数据更适合用于柜门开孔、旧件替换和安装位核对。若是第一次安装，建议先把原面板或安装槽位的宽度、厚度和固定特征量一遍，再对照表内数值。接口虽然写作标准数字通信接口，并不意味着可以跨系列互插，系列一致性仍然是前提。
LC-M02E 的应用边界基本跟随 VFD-M 变频器。它不是独立控制器，而是把变频器的运行状态搬到人眼可读、人手可按的位置。因此，凡是需要现场频繁启停、调速、复位或查看故障码的设备，都会比纯远程指示更适合配这类面板。
在通用机械里，面板更多承担临时干预功能。在流体设备里，它常用于观察频率变化和故障码。在自动化产线里，它可以作为调试阶段的本地入口，避免调试人员一直占用上位机或 PLC 画面。
安装 LC-M02E 的关键不是用力插紧，而是确认断电、放电和接口方向。面板背后通常是数字通信触点，硬插或偏斜都可能造成接触不良。现场多半会在柜门位置操作，所以还要考虑观察视角和维护空间。
如果是替换旧面板，最好保留旧件拆下前的照片，记录安装方向和卡扣位置。新面板装好后，不要急着写入参数，先确认显示正常、按键有响应，再进入运行参数页面。
操作控制面板看起来低压、安全，但它连接的对象是变频器，变频器内部存在高压回路和储能电容。任何拆装动作都要回到断电和放电这个基本前提。参数修改也要谨慎，一个错误的频率上限或加减速时间，就可能让负载停机过猛。
如果设备已经接入远程控制系统，修改面板参数前先确认本地和远程控制权。否则可能出现面板按键无响应、实际由端子或通信控制的情况。遇到不确定的故障码，不要反复复位，先记录代码并核对处理记录。
一条输送线的原控制面板按键磨损，柜门开孔仍可继续使用。维修人员确认变频器为台达 VFD-M、功率为 2.2kW 后，选用 LC-M02E 替换。更换后运行、停止和复位都能在柜面完成，不需要打开柜门进入参数层，日常点检也更容易发现频率异常。
水泵调试阶段需要观察频率变化、运行方向和故障提示。LC-M02E 可本地给定频率，便于判断泵体是否过载、阀门是否匹配、电机转向是否正确。对于 5.5kW 水泵柜，面板显示比单个运行灯更直接，能把问题定位到状态码层面。
包装线局部工位经常需要人员临时停机、恢复或反向点动。LC-M02E 的 FWD、REV、STOP 键能处理这类短时干预，避免每次等待上位机指令。在 0.75kW 到 3.7kW 的包装段电机上，这种本地操作方式更贴近班组使用习惯。
原料给出的范围是 0.75kW 到 7.5kW。超出这个功率段时，不能仅凭外形判断，要继续核对变频器具体型号、接口定义和面板安装位。
不可以。连接或拆卸前必须确认变频器完全断电，并等待内部电容放电。带电操作既有电击风险，也可能损伤通信触点。
匹配看三处：变频器是否属于 VFD-M 系列，功率是否在适用范围内，接口是否为对应的数字通信接口。三者都满足，才具备替换基础。
先确认变频器是否已正常上电，再检查面板是否安装到位、接口引脚是否偏斜。若显示仍异常，不要继续强制按压，应断电后重新检查安装。
它主要负责本地显示、按键操作和状态查看。远程监控还要看变频器本身的通信端子和上位系统配置，不能把操作面板单独当成远程通信设备。
如果现场只是更换操作面板，无论通过上海阔思电子有限公司还是其他渠道采购，核对顺序都可以固定下来：先确认变频器系列，再确认功率范围，最后对照安装尺寸和接口。三步都通过，再安排 LC-M02E 备件和停机更换。
