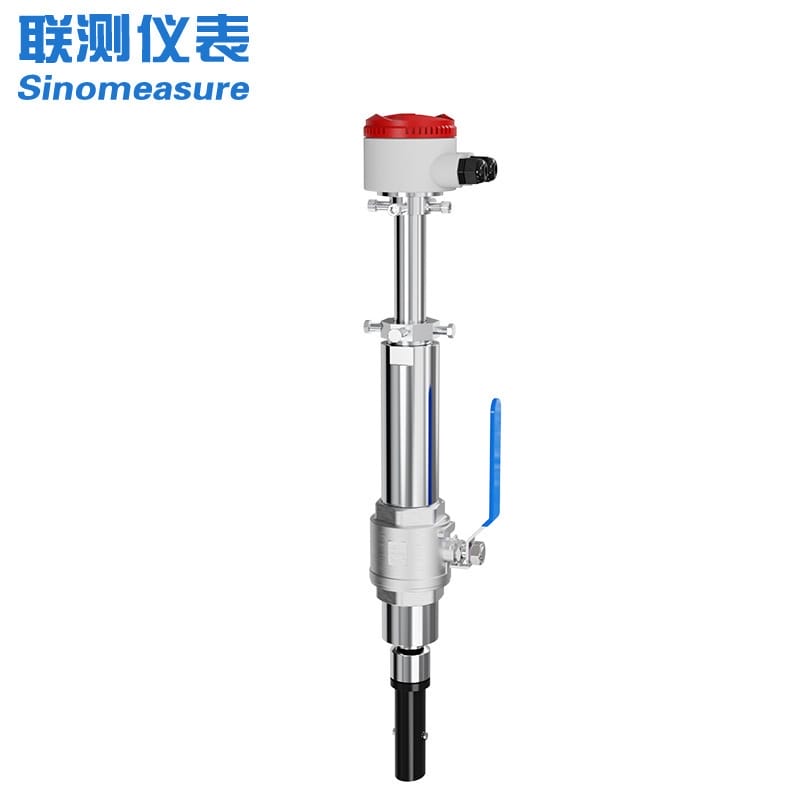

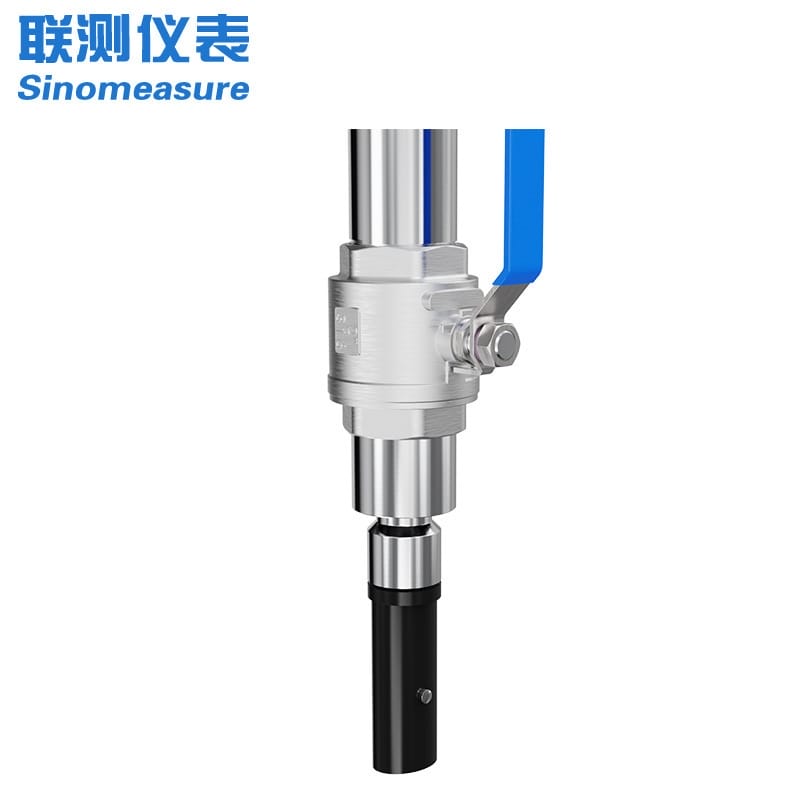

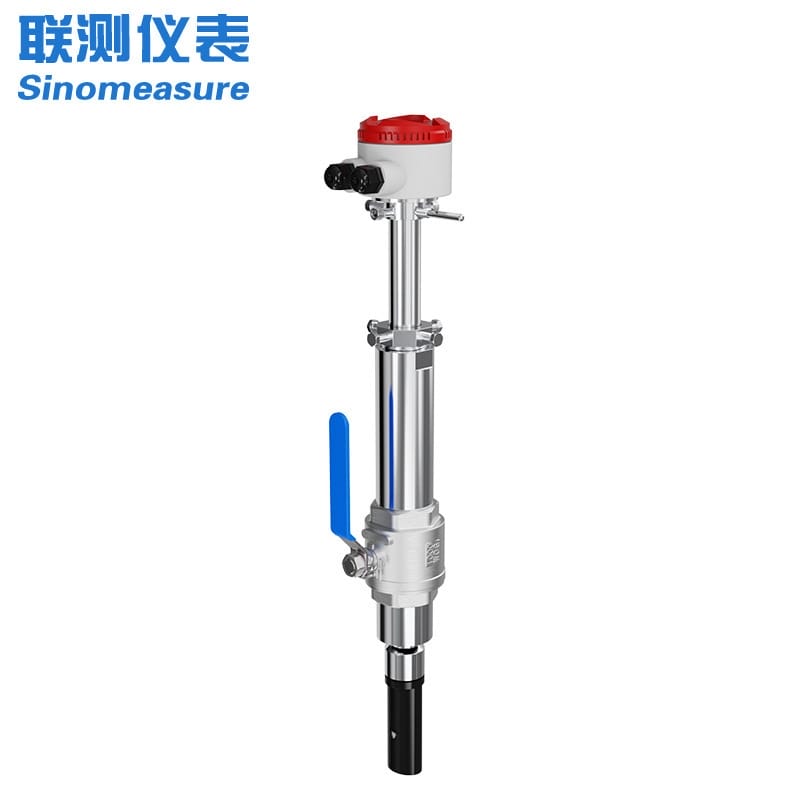

联测这款插入式电磁流量计的定位很清楚：它解决的是DN300以上大口径管道里，水、污水这类导电液体的在线计量问题。传统大口径电磁流量计走的是法兰式全口径结构，管道多大，表体就多大，一台DN1200的管子配上法兰式流量计，光设备本体和吊装成本就够呛，更别说停水焊接动辄影响半个片区的供水。插入式结构把传感器探杆从管壁插进管道，只测局部流速再换算成流量，用一台DN300法兰式表的价格覆盖DN300到DN3000的管径跨度，这是它最实在的价值。
这款产品并没有按型号细分成多个规格版本，而是用一套探头本体，通过电极材质、连接方式和插入深度的选配来适配不同介质与管径。换句话说，选型的工作量集中在三个问题上：管子多大、流的是什么液体、接口怎么接。把这三件事说清楚，型号差异也就讲明白了。
插入式电磁流量计的测量原理和常规电磁流量计一致，都是基于法拉第电磁感应定律，流体切割磁力线产生感应电动势，电极采集信号后换算成流速。区别在于它测的是管道某一深度的流速，再按管道截面积积分推导整体流量。这个原理决定了它对介质的要求：液体必须导电，纯水、污水、酸碱溶液都可以，油品和纯溶剂则不行。

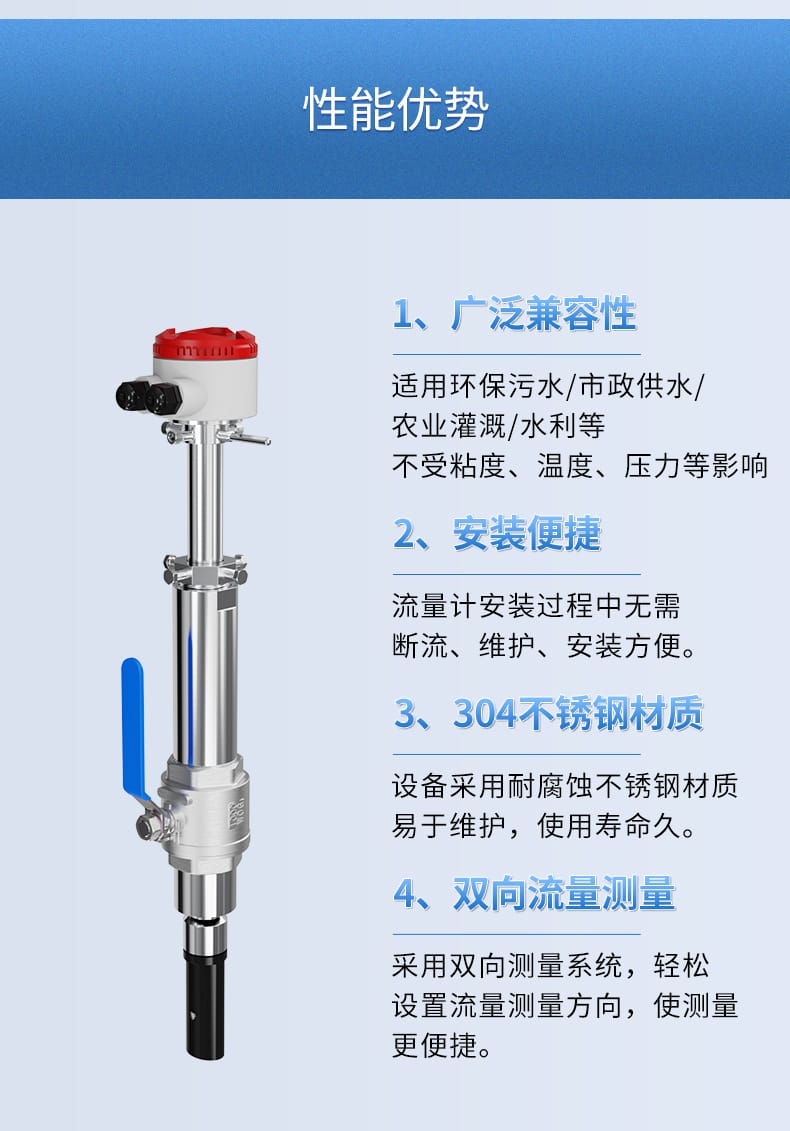

参数层面的几个特点值得单独说。流体粘度、温度、压力的变化基本不影响测量结果，这是电磁原理的固有优势，因为感应电动势只和流速、磁感应强度、电极间距相关，跟介质密度、粘稠度没关系。设备支持双向流量测量，流量方向可以在表头里设置，管网里出现倒流或者双向输水的工况不用换表。这一点在市政环状管网和厂区循环水系统里挺实用。
这里要提醒一句：插入式结构省的是成本和施工难度，代价是精度。±2.5%的精度对环保监测和过程控制够用，但拿去做贸易结算就得掂量一下，具体看下面技术参数那一节的分析。

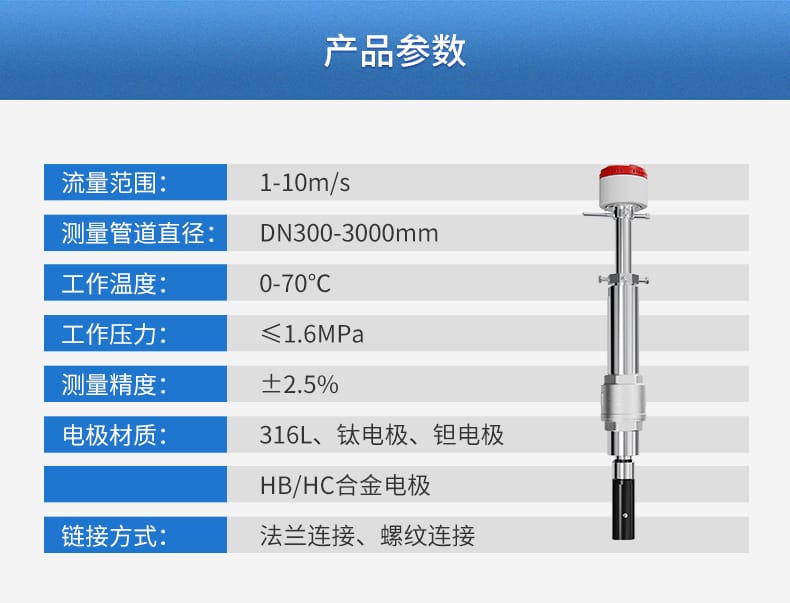

先给一张总表，把这款表的基本盘说清楚。
| 参数项目 | 技术指标 |
|---|---|
| 测量精度 | ±2.5% |
| 流量范围 | 1～10 m/s |
| 适用管径 | DN300～DN3000 mm |
| 工作温度 | 0～70 ℃ |
| 工作压力 | ≤1.6 MPa |
| 连接方式 | 法兰连接 / 螺纹连接 |
电极材质是这款表唯一需要按介质做选择的部分，不同电极对应不同的化学环境，选错了会直接导致腐蚀短路或者数据漂移。可选材质和大致适用方向如下：
接口形式分法兰和螺纹两种。法兰连接适合DN300以上的大口径主管，密封可靠，拆装需要用起重设备配合；螺纹连接一般用在管道侧壁的开孔座上，安装时把探头旋进去压紧即可，多见于空间受限或需要频繁拆检的场合。选哪种要看管道结构和后期维护习惯，不能只看管径大小。
这款表的主战场是大口径、低停流容忍度的液体管道。环保污水处理是最典型的一块，各地污水处理厂的进出水总管动辄DN800以上，管径大、介质含固体悬浮物、压力不高，正好卡在插入式流量计的适用区间里。市政自来水这块，环状管网的计量点越来越多，尤其是分区计量和管网漏损控制，需要在干管上加装监测点，停水装表的代价太高，插入式可以直接带压开孔。
农业灌溉和水利输水工程是另一类需求。灌区管道口径大、季节性运行、介质就是河水或渠水，工况对成本敏感，全口径电磁流量计一次性投入过高，插入式方案更容易铺开。工业领域里，钢铁、化工、电力这些行业的大口径冷却水、循环水、废水排放管道也是常见应用场景，特点是管道常年不停，装表窗口只能在检修间隙里挤。
把上面几类场景归拢一下，可以看出一个共同点：管道口径在DN300以上，介质是导电液体，而且停流成本很高。满足这三条，插入式就是值得算一算账的方案；不满足，比如小口径或者需要高精度结算，老老实实选法兰式全口径。
安装这块有几个硬性条件，达不到的话精度就没法保证。管道必须是满管状态，这是电磁流量计的共同要求，插入式尤其敏感，因为探头所在位置的流态直接决定测量准确性。表能不能装在管道顶部不能一概而论，得看介质里有没有气泡和沉积物，具体放在哪一节说。
直管段要求通常按前5D、后3D来执行，D是管道内径。安装位置要避开泵出口、调节阀、弯头、变径这些扰动源，如果现场实在腾不出足够的直管段，就得接受精度折损，或者把表往上游更远处挪。新建管道的话，最好在设计阶段就把安装点预留出来，比后期改造省事得多。
带压开孔和在线安装是这款表的核心卖点，操作顺序大致如下：
电气配套方面，需要稳定的直流或交流电源供电，信号传输线缆建议用屏蔽线走单独桥架，避免和动力电缆长距离并行。仪表本体接地必须做好，这是很多现场调试异常的根源，电磁类仪表的接地不好，读数跳变基本是必然的。

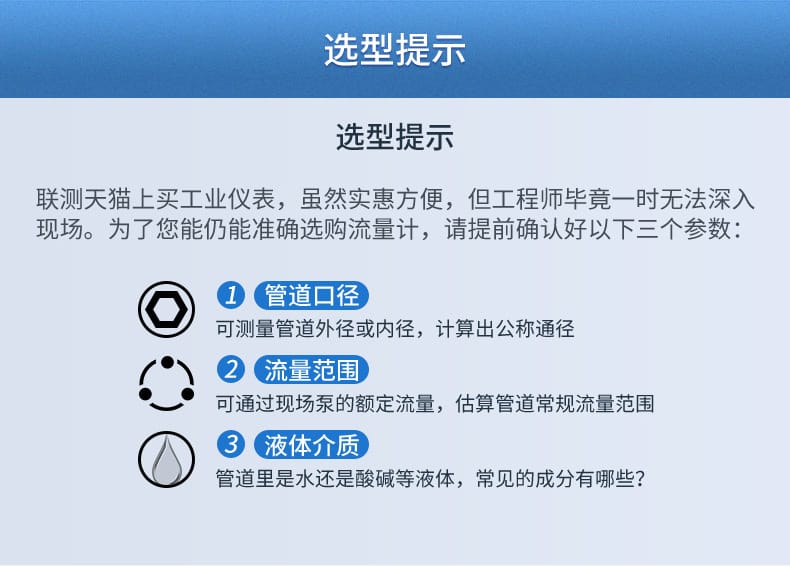

选型阶段有三件事必须提前确认：管道口径、常规流量范围、液体介质成分。口径决定公称通径和插入深度，流量范围要结合现场泵的额定流量估算，不能只看设计流量，介质成分则直接决定电极和衬里材质怎么配。这三个信息缺一个，选出来的表都有风险。
工况限值要盯死。工作温度不能超过70℃，工作压力不能超过1.6MPa，超限运行的后果是传感器探头损坏或者密封失效，不是精度下降那么简单。高温介质的管道如果一定要装，得先考虑加装冷却装置或者改用能耐受更高温度的其他型号，不要抱着试一试的心态硬上。
计量校验这件事别省。虽然产品本身设计成免维护结构，但环保监测和贸易结算这两类场景对数据合规性有要求，建议每1到2年找有资质的机构做一次第三方检定或校准。现场打孔、紧固螺栓、更换探头这些操作都要按压力容器和高空作业的规程来，防护装备不能省，带压作业的风险不因为『支持不停流』就消失了。
从这两年接触的项目看，插入式大口径流量计的需求增长点不在传统的过程控制，而在管网监测网络的铺开。环保在线监测这块，早期很多排污单位只在总排口装一台表应付验收，现在地方监管要求往管网内部延伸，一条干管上要布置多个监测断面，用来追溯污染物来源和核算各片区排放量。这种需求的特点是用量多、单点精度要求不高、但不能停水施工，插入式的性价比优势就被放大了。
市政供水领域的变化更具体。分区计量（DMA）这几年从试点走到普及，一个中等城市往往要划分几十个甚至上百个计量分区，每个分区的入口干管都需要流量数据。过去用的超声波夹装式表在DN600以上的管径上信号衰减明显，而法兰式全口径表成本压不下来，插入式电磁流量计成了折中方案。对表的要求也从『测得准』转向『装得快、通信稳、能长期在线』，RS485或者4-20mA输出加上远程抄读功能，已经成了基本配置。
还有一个趋势是电极材质选型的细化。以前现场选电极凭经验，污水一律316L，现在含氯离子和含酸碱的工业废水排放管道越来越多，钛电极和哈氏合金电极的使用比例在上升。这背后是排放标准加严之后，介质成分变得更复杂，选型不细就容易出问题。对使用者来说，采购时把介质分析报告提供给厂家，让工程师按数据配电极，比事后返工换探头划算得多。
华东某县级污水处理厂扩建后处理规模提升到8万吨/日，进水总管为DN1000混凝土管转钢管段，管压不高但流量波动大，早晚高峰时管道接近满管，夜间流量明显下降。厂里原本装的是老式法兰式电磁流量计，运行几年后探头结垢严重，拆检需要停水放空整条管线，一次维护影响进水两天。
改造方案是在原有管段上选取一段前后直管段较充裕的位置，带压开孔安装插入式电磁流量计，电极选316L不锈钢，法兰连接，插入深度按管道内径调整到中心位置。施工当天完成了开孔和安装，整个过程管道没有停流。运行几个月后对比便携式超声波流量计的比对数据，偏差在3%以内，满足厂内工艺调控和上报数据的精度要求。维护方式也从停水拆机变成了定期抽出探头清洗，单人半天就能完成。
西北某化工园区的循环水系统主管为DN1400碳钢管，介质是经过加药处理的循环冷却水，氯离子浓度偏高，运行温度在45℃左右，压力约0.8MPa。园区需要按各企业用水量分摊循环水运行成本，要求主管流量数据长期在线且可追溯。
考虑到氯离子含量，电极选用了钛材质，避免316L电极长期浸泡后出现点蚀。安装位置选在循环水泵房出口下游约15D的位置，避开泵出口的湍流区，前后直管段满足前5D后3D的要求。信号线采用屏蔽双绞线单独敷设，仪表本体做了独立接地极。投运后连续运行了一年多，数据曲线平稳，没有出现漂移或者跳变。园区据此完成了分摊计费，各企业对数据的接受度也比之前靠泵运行时间估算要高。
华北某灌区在管道化改造中新建了一条DN800输水干管，材质是钢管，介质为渠道引来的地表水，含少量泥沙，运行有季节性，灌溉期连续运行，非灌溉期基本闲置。项目要求在各分水口之前的干管上设置流量监测点，用于灌溉水量统计和水费核算。
这个场景的特点是预算有限、监测点数量多、管道有时会排空。方案选用了插入式电磁流量计配合螺纹连接方式，便于在非灌溉期拆下探头做清洁和保养。电极用316L不锈钢，考虑到泥沙磨损，探头表面做了加厚处理。安装时在每个监测点预留了带压开孔法兰座，灌溉期正常测量，停水期不影响检修。经过一个灌溉季的运行，各监测点数据与渠道量水堰的比对结果基本一致，满足了按方计费的管理要求。这个案例说明插入式方案的价值不只在精度，更在于能把监测点铺得足够密，让数据覆盖面跟得上管理需求。
