美控分体式电磁流量计（法兰连接、橡胶与四氟衬里）选型与安装技术备忘

美控这一款分体式电磁流量计，接的多半是污水、泥浆这类又脏又带颗粒的介质，传感器走法兰连接，衬里在氯丁橡胶和聚四氟之间选，转换器单独装。原料文档只有一篇，产品名称栏里写的是“智能直显型电磁流量计”，那是同一系列一体式表头的叫法，传感器本体、衬里、电极、口径、压力等级这些东西是通用的，区别只在表头是挂在传感器上还是用线引出来看。下面按原理边界、参数、工况、安装、注意事项和选型建议的顺序交代一遍。

核心特点

电磁流量计受法拉第电磁感应定律约束，能测的只有导电液体。介质电导率低于 5μS/cm 的场合，比如纯水、油品、气体，这款表给不出可用读数，这不是选型没选好，是原理边界。在这个前提下，它的精度等级是 ±0.5%R，量程比 10:1，也就是一台表在保证精度的流速区间里能覆盖十倍的流量范围。

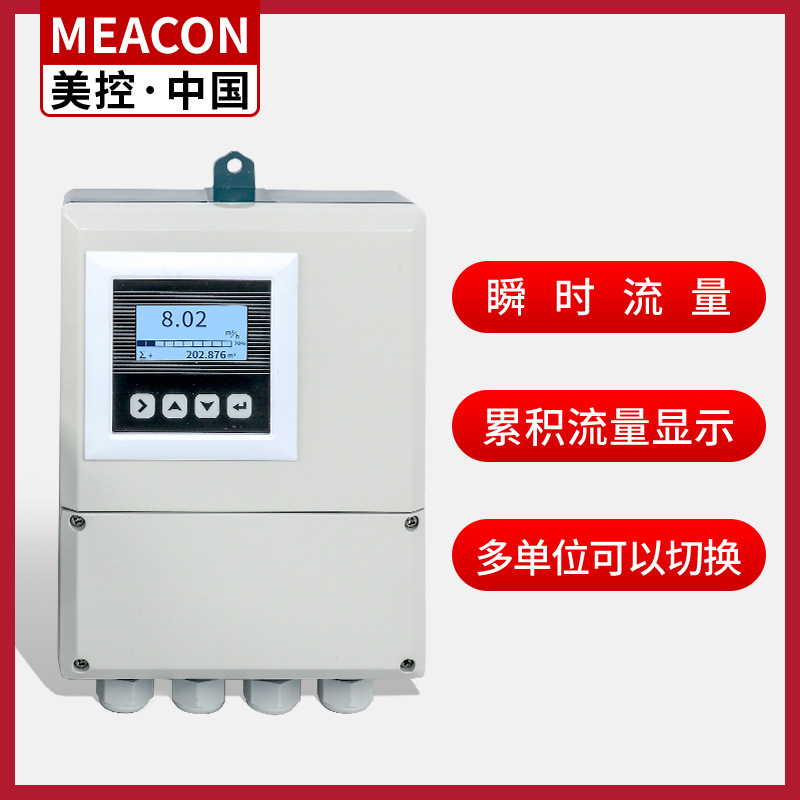

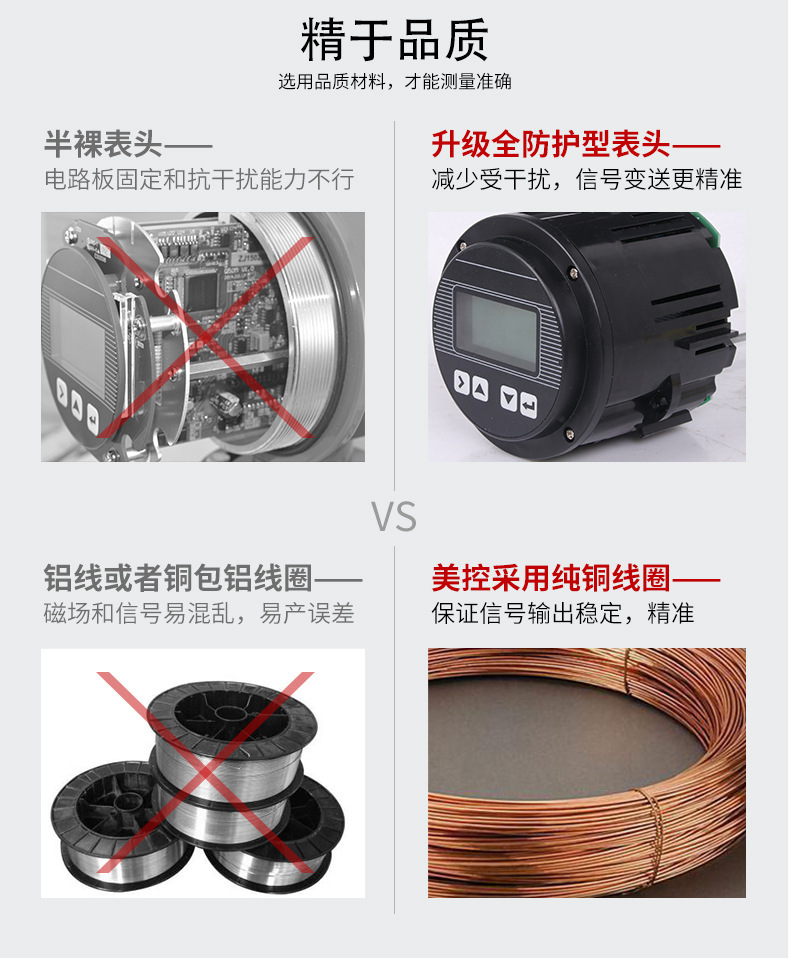

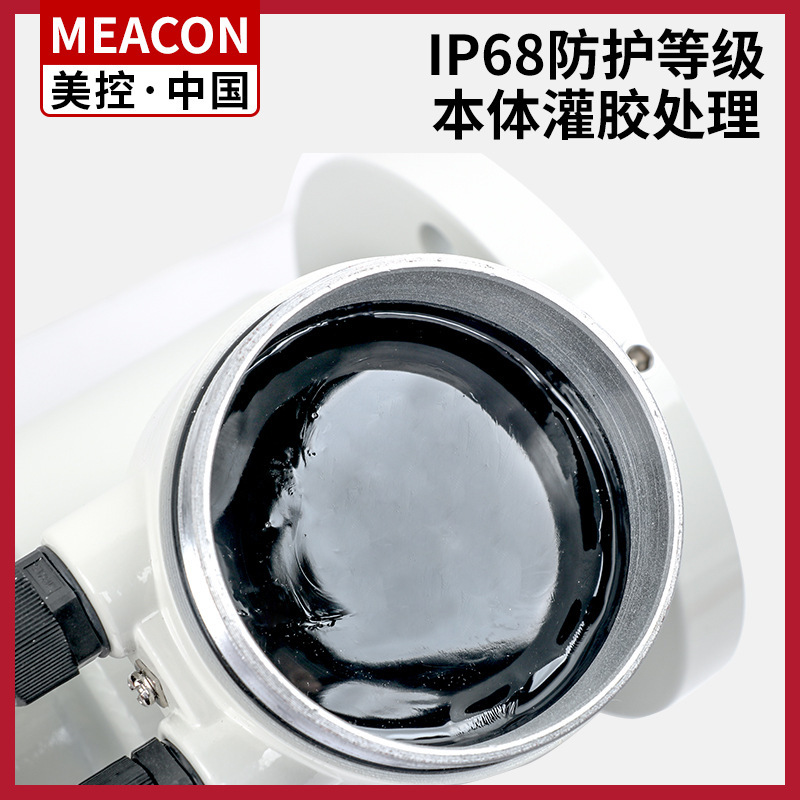

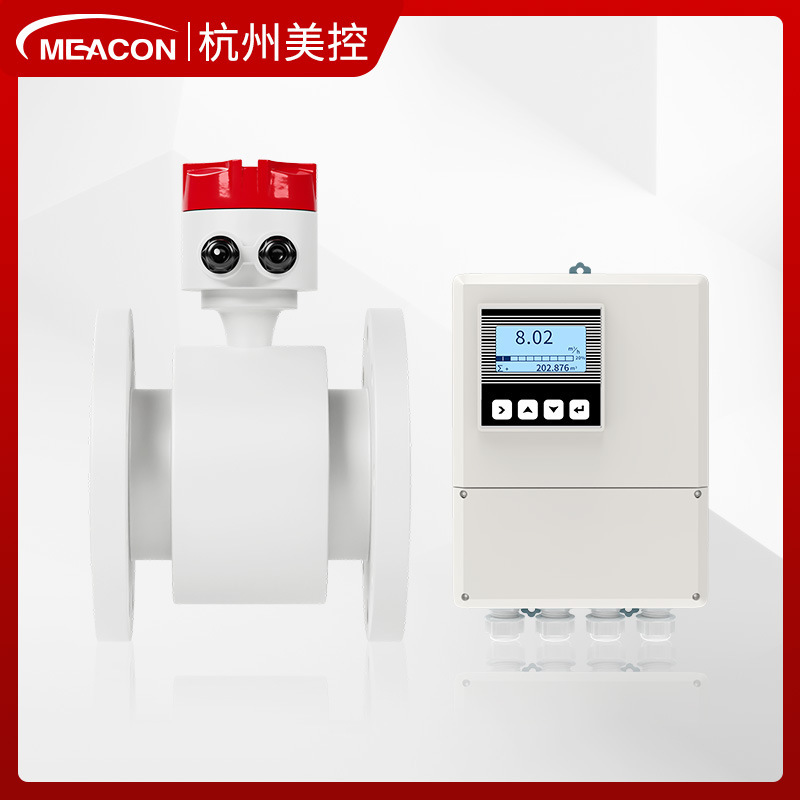

分体式的价值在安装位置。现场常见的情况是管道在池子边、地沟里或者高位管廊上，传感器只能就地装，但看数的人得在配电间或值班室。这时候把转换器从传感器上拆下来，用专用线缆引到便于观察、少潮气的地方，传感器本体做成全密封，只留接线口。原料里提到全防护型表头能减少干扰，实际处理的就是这件事——分体之后信号线走长了，屏蔽和接地做不好，读数是会跳的。

精度 ±0.5%R，量程比 10:1，适合需要计量的污水与工艺水场合。
衬里有氯丁橡胶、聚四氟、聚氨酯、F46 四种，按介质腐蚀性和磨损性搭配。

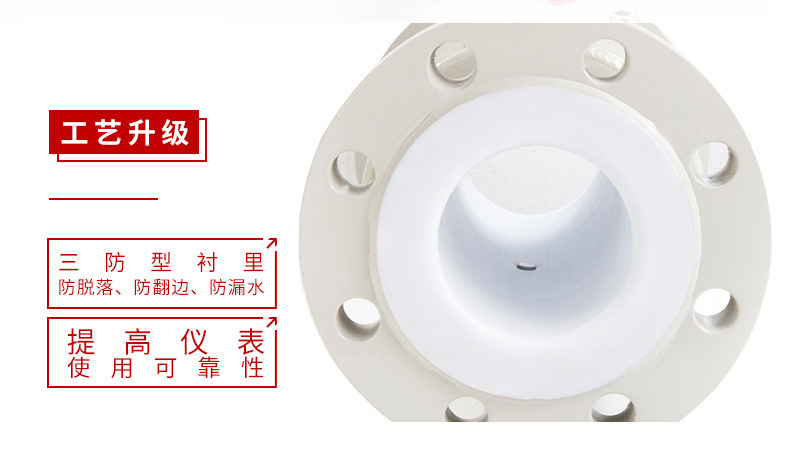

衬里做防脱落、防翻边、防漏水设计，长期运行中不易出现渗漏。

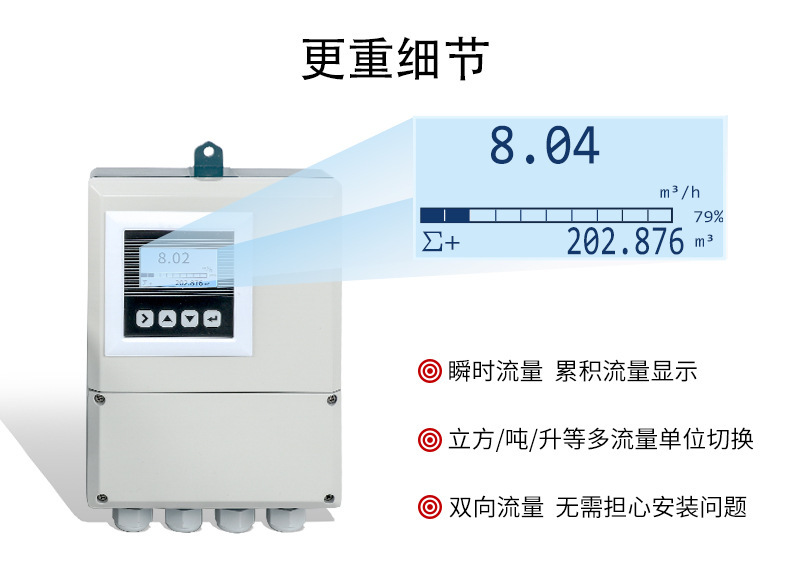

支持双向流量测量，单位可在立方、吨、升之间切换，安装方向不受限制。

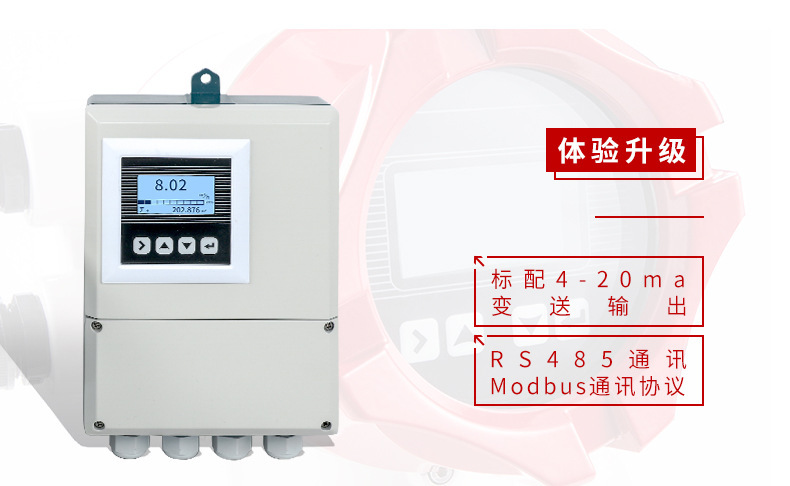

输出有 4-20mA 电流环、RS485 通讯，走 Modbus 协议接入上位系统。

技术参数

参数表里有两处要留意。一是公称压力随口径分段下降，DN10~DN200 是 1.6MPa，到 DN250~DN1000 降到 1.0MPa，DN1100~DN2000 只有 0.6MPa，大口径选型时压力等级得按实际管径对。二是工作温度分列了传感器和转换器两个值，传感器标 -25~180℃，但这是电极和外壳能扛的范围，真正卡上限的是衬里材质，具体耐温按所选衬里确认。

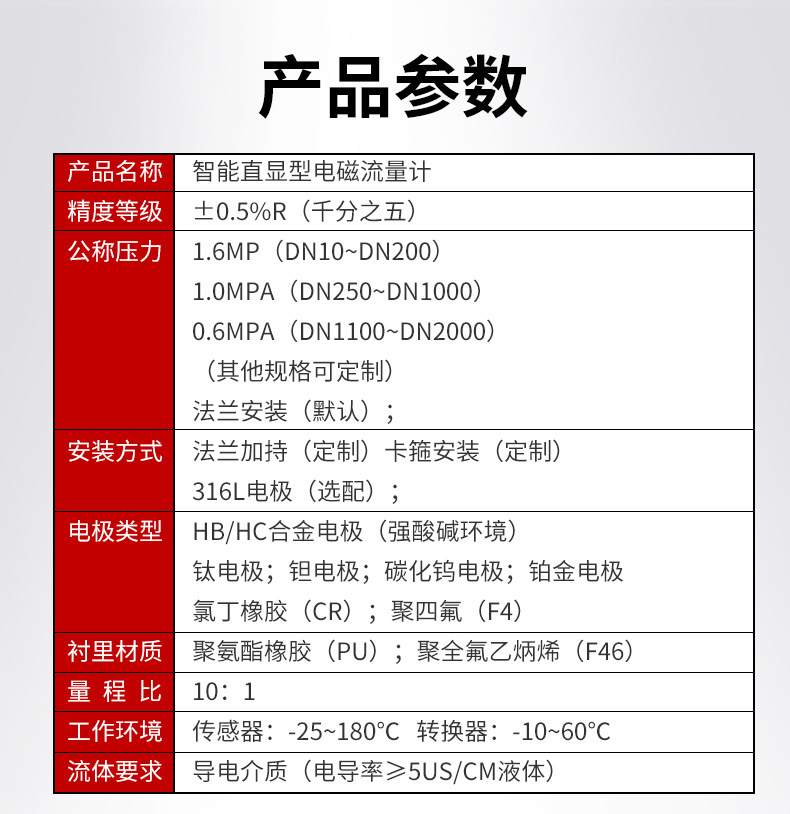

参数名称	参数值
产品名称	美控分体式电磁流量计（系列内一体式表头型号标为智能直显型电磁流量计）
精度等级	±0.5%R
量程比	10:1
公称压力	1.6MPa（DN10~DN200）；1.0MPa（DN250~DN1000）；0.6MPa（DN1100~DN2000）
口径范围	DN10~DN2000
衬里材质	氯丁橡胶（CR）、聚四氟（F4）、聚氨酯橡胶（PU）、聚全氟乙丙烯（F46）
电极类型	HB/HC 合金电极、钛电极、钽电极、碳化钨电极、铂金电极
安装方式	法兰夹持（默认）；卡箍安装（定制）
流体要求	导电液体，电导率 ≥5μS/cm
工作环境	传感器 -25~180℃；转换器 -10~60℃
输出与通讯	4-20mA 输出、RS485 通讯、Modbus 协议
显示单位	立方、吨、升等多单位可切换

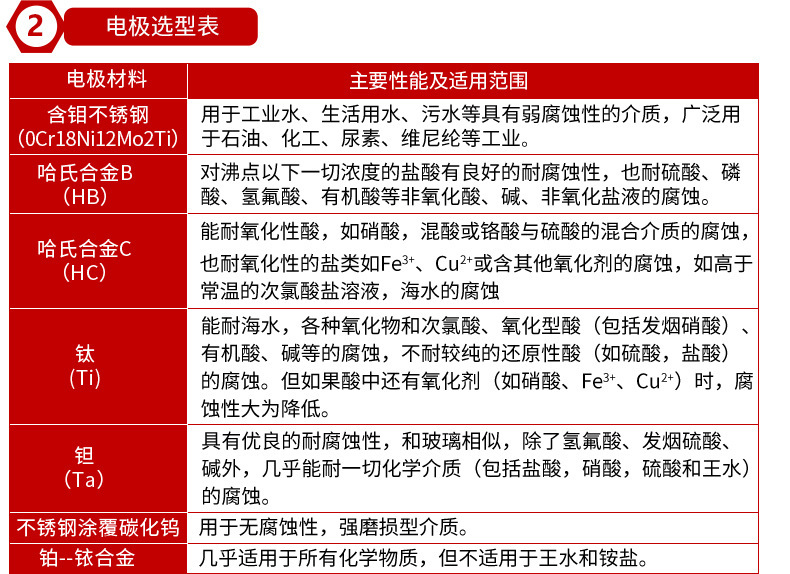

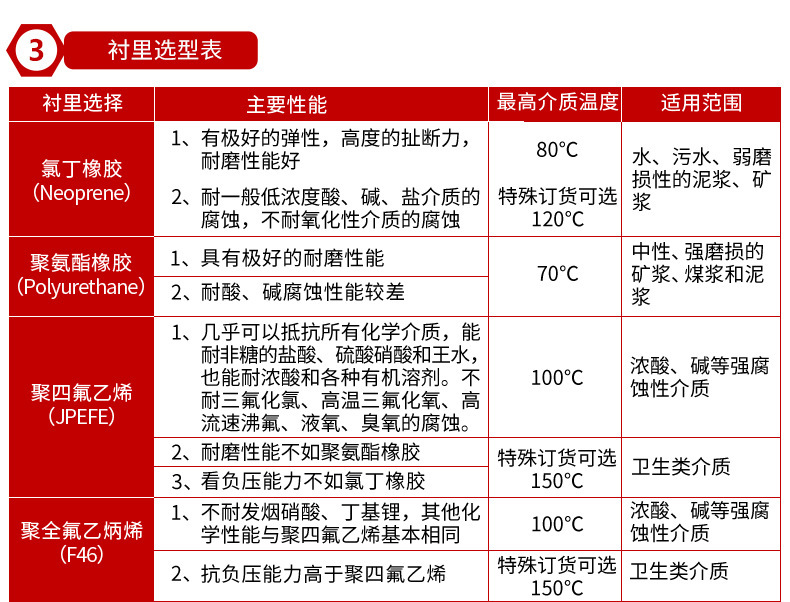

衬里和电极是两两搭配着选的，单看哪一项都没意义。氯丁橡胶耐一般污水和泥浆，聚氨酯更抗颗粒冲刷，聚四氟和 F46 走强腐蚀的酸碱液，但耐磨性差，矿浆一类别用四氟。电极那头，HB/HC 合金对应含钼不锈钢和哈氏合金牌号，应付常规污水和弱腐蚀水；钛电极适合含氯离子的水；钽和铂金留给强腐蚀或要求高的场合；碳化钨电极专门对付带固体颗粒的磨损性介质。

应用行业

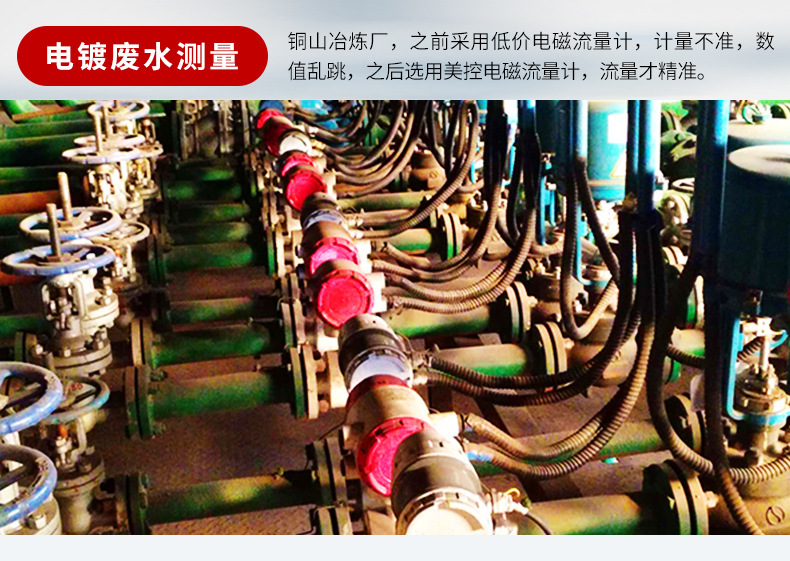

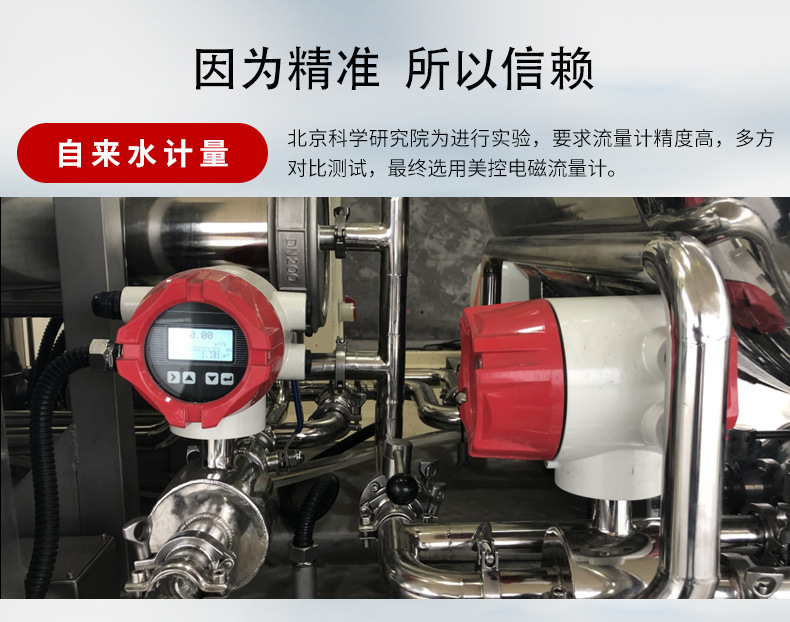

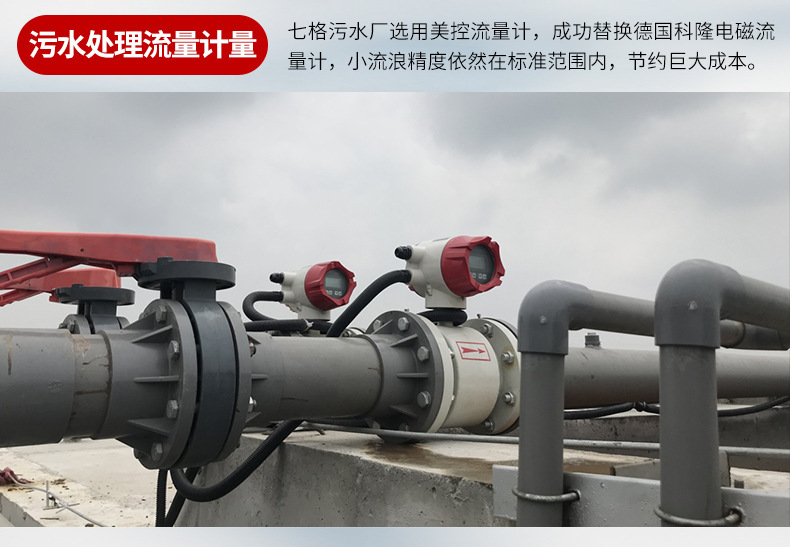

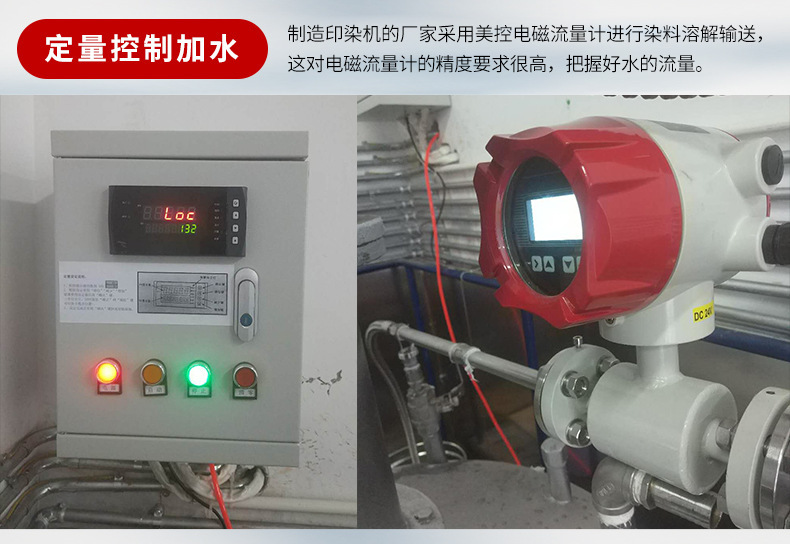

这款表的主战场是水处理和冶金化工的废水段。原料文档里能对上的几个现场：七格污水厂用它替换了德国科隆的电磁流量计做小流量测量，铜山冶炼厂拿它解决电镀废水计量不准的问题，北京科学研究院做高精度实验测试也选了美控，印染行业用于染料溶解后的输送计量，控制配比水量。这几个工况有个共同点，介质都导电、都带点脏东西，但腐蚀性和磨损性不一样，所以衬里和电极的搭配各不相同。

市政与工业污水处理，包括进水、回流污泥、剩余污泥和加药混合液。
冶炼与电镀行业的酸性废水、含重金属离子废水计量。
印染、造纸的染料与浆料输送，关注配比精度和管道冲刷。
自来水与科研实验管路，要求精度稳定并接入数据采集系统。
化工、食品等需要计量导电液体的工艺配比与总量核算场合。

安装条件

法兰夹持是默认形式，标准法兰直接对接，非标口径和压力可以定制；卡箍安装属于定制项，一般用在需要频繁拆洗的管段。传感器装在哪、怎么装，比选型更容易出问题。管道里的液体必须始终充满测量管，水平管上电极轴线要保持水平，别让气泡或沉淀压在电极上。上游得留出足够直管段，弯头、阀门、变径不要紧贴着传感器装，否则流速分布是歪的，精度等于白给。

分体式的线缆是另一个安装变量。转换器引到值班室或控制柜，传感器与转换器之间的专用线缆长度按厂家给定范围来，线太长、屏蔽层单端接地没做好，4-20mA 输出上就能看到漂移。转换器的工作环境是 -10~60℃，装箱位置别贴着热源，也别塞在夏天暴晒的铁皮柜里。

注意事项

真空管路和负压工况要提前说。衬里是贴在内壁上的，管道里出现负压，衬里容易被吸鼓、脱落，这种场合得用专门处理过的衬里结构，或者干脆换测量原理。原料里提到的防脱落、防翻边、防漏水，针对的就是这一类失效形式，但它解决的是常态运行下的可靠性，真碰上持续负压还是得在设计阶段提出来。

介质电导率不达标时，读数会先变小再跳变，这不是仪表故障。
衬里耐温上限低于传感器铭牌上的 180℃，选型时以衬里为准。
含颗粒介质长期冲刷会磨薄衬里，检修周期按含砂量定，别照搬清水工况。
定期检查法兰密封和零点漂移，校准状态纳入日常点检表。
请通过正规渠道采购，仿制表常在衬里和电极材质上偷工，偏差不好追。

售后这块，美控在全国有 20 个办事处，可以预约上门指导安装和后续维护。现场第一次投运如果拿不准零点和量程，让厂家的人到场比事后排查省事。

选型建议

选型按工况走，先把介质性质定下来，再定口径和表头形式。常见的搭配大致是这几组：

常规生活污水、含泥砂浆状介质：氯丁橡胶衬里配 HB/HC 合金电极。
含细砂、矿渣的磨蚀性浆液：聚氨酯橡胶衬里配碳化钨电极。
酸碱废液、含氯离子漂洗水：聚四氟或 F46 衬里，电极在钛、钽、铂金中挑。
传感器位置潮湿、高位或不易读数：选分体式，转换器引至干燥易读处。

口径不要按管道口径直接照搬，按实际流量范围反算。量程比 10:1，把常用流量放在保证精度的区间中段，比贴着上限用要好。管径和压力是绑定的，DN10~DN200 走 1.6MPa，DN250~DN1000 走 1.0MPa，DN1100~DN2000 只有 0.6MPa，管网压力高的位置要么缩径要么提压力等级，这个得跟厂家确认。

表头形式看现场。传感器位置潮湿、高位或者人手够不着，就选分体式；传感器位置好、周围环境干净，一体式的智能直显型表头接线更省事。最后一句话提醒：介质里如果既含氯离子又带磨蚀性颗粒，衬里和电极的搭配会互相牵制，这种情况别自己在样本上勾，把介质成分、温度、含砂量报给厂家，让他们出组合方案。
