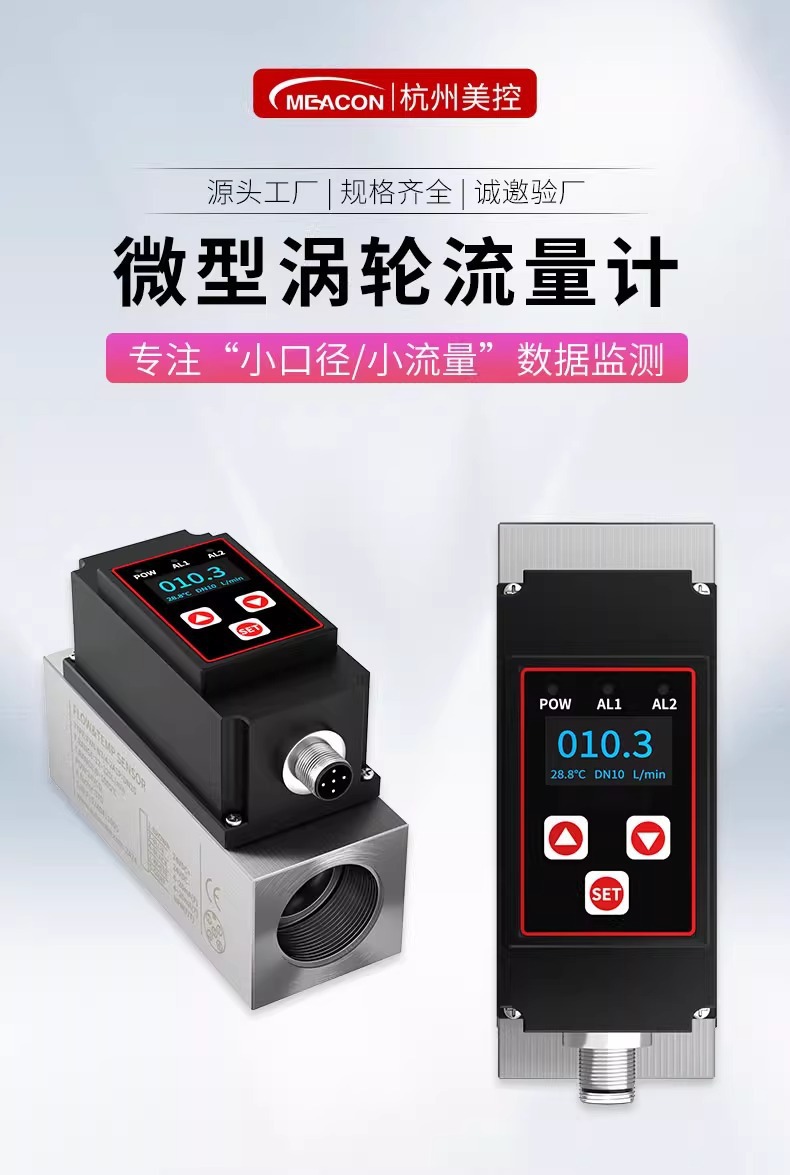

美控涡轮流量计数显液体纯水微小型口径DN10/15/20不锈钢定量智能这一款，走的是小管径、小流量的路线。通径从DN10排到DN25，测的是水和乙二醇这类水溶性液体，也能测润滑油一类低黏度油品。它的位置通常在设备内部管路、实验台或配比线上，一边就地显示流量和温度，一边把信号送出去。表头与传感器做成一体，接线只有一路24VDC供电加几根信号线，机柜里不占地方。

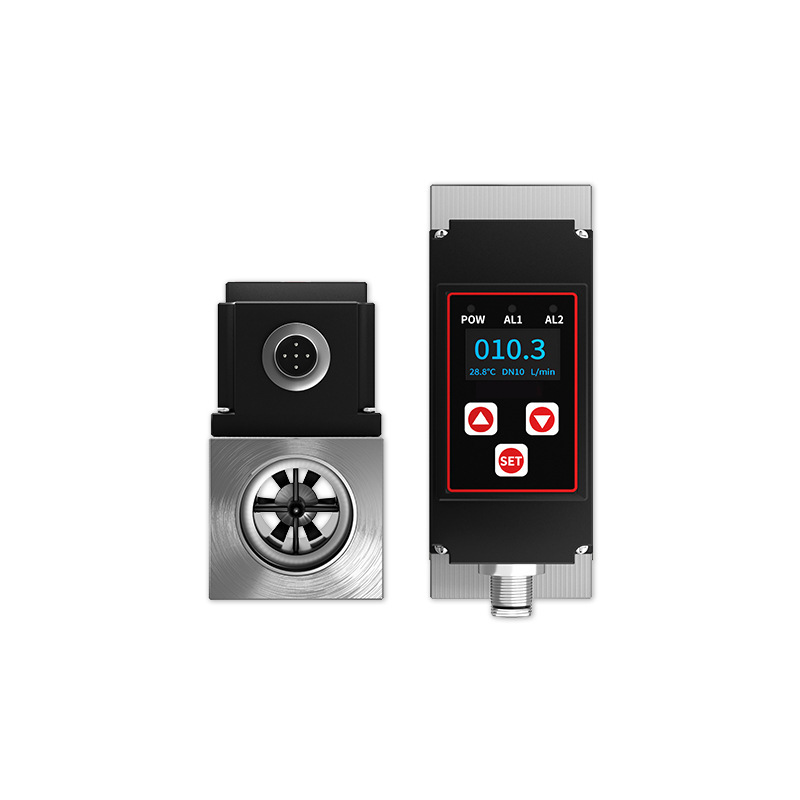

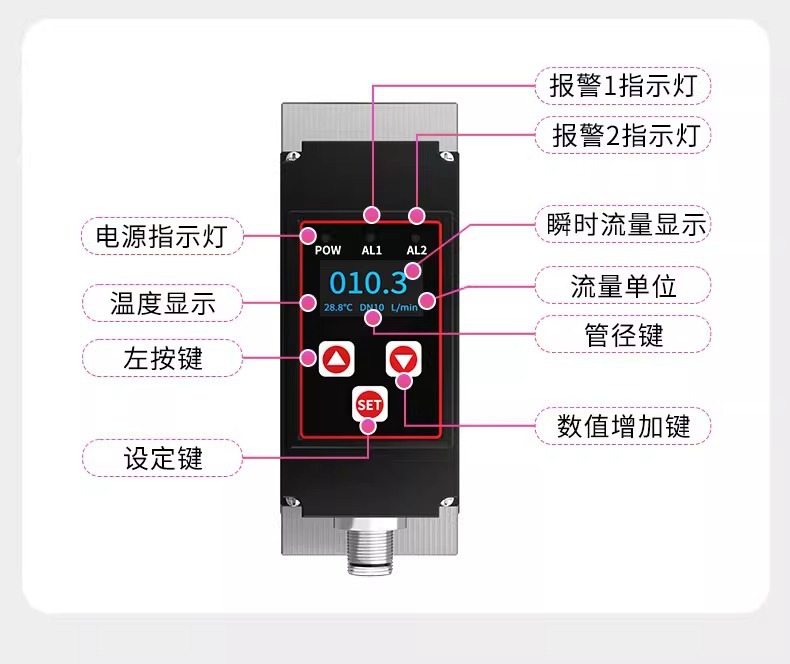

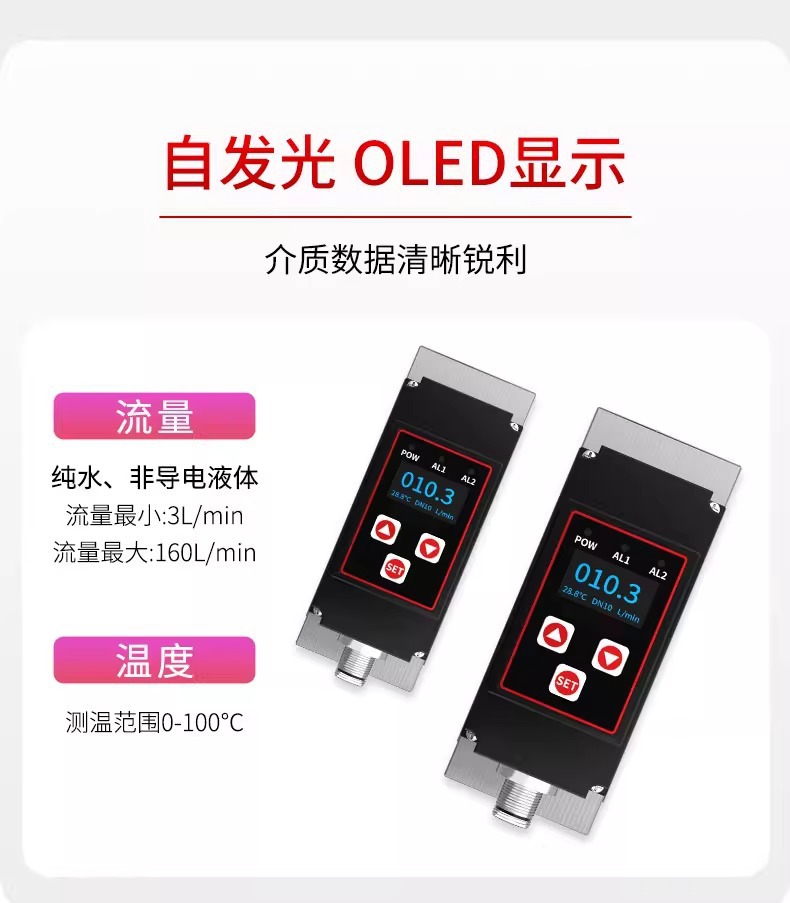

表头带自发光OLED屏，装在光线不好的机柜或设备内腔也能直接读数。流量报警上下限和温度报警上下限都在表头上设定，不需要另配二次仪表来凑功能。测量变量同时包含流量和温度两项，介质温度在同一个流道里被读出，省掉一个独立测温点的开孔和布线。
四个口径共用同一套电子部分，精度、供电、通讯接口完全一致，差别集中在通径和量程上。同一套电控方案按管路大小换不同口径的本体，备件种类和维护流程都能统一。
四个口径的流量范围依次拉开，DN10守最小的一档，DN25能覆盖到160 L/min。下表是各口径对应的流量测量范围，选型时这张表比管径更值得先看。
| 公称口径 | 流量测量范围 |
|---|---|
| DN10 | 3~20 L/min |
| DN15 | 10~100 L/min |
| DN20 | 12~120 L/min |
| DN25 | 16~160 L/min |
除量程之外的指标各口径一致，均为下列通用参数。过程压力这一项随口径变化，需按具体通径对照厂家的压力—温度表确认，不要拿同系列其他口径的承压数值直接套用。

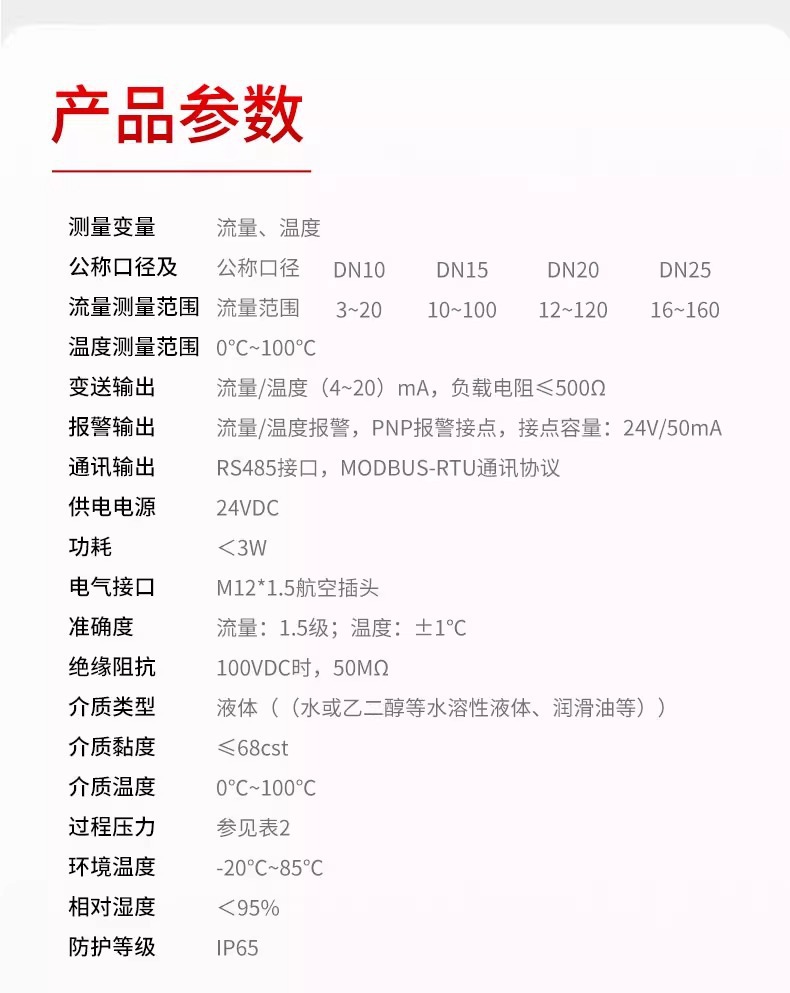

| 参数名称 | 参数值 |
|---|---|
| 测量变量 | 流量、温度 |
| 温度测量范围 | 0℃ ~ 100℃ |
| 准确度 | 流量 1.5 级；温度 ±1℃ |
| 变送输出 | (4~20)mA，负载电阻 ≤500Ω |
| 报警输出 | PNP 报警接点，接点容量 24V/50mA |
| 通讯输出 | RS485 接口，MODBUS-RTU 协议 |
| 供电电源 | 24VDC |
| 功耗 | <3W |
| 电气接口 | M12*1.5 航空插头 |
| 绝缘阻抗 | 100VDC 时 50MΩ |
| 介质类型 | 液体（水、乙二醇等水溶性液体、润滑油等） |
| 介质黏度 | ≤68cst |
| 环境温度 | -20℃ ~ 85℃ |
| 相对湿度 | <95% |
| 防护等级 | IP65 |
| 过程压力 | 按口径对照厂家压力—温度表确认 |

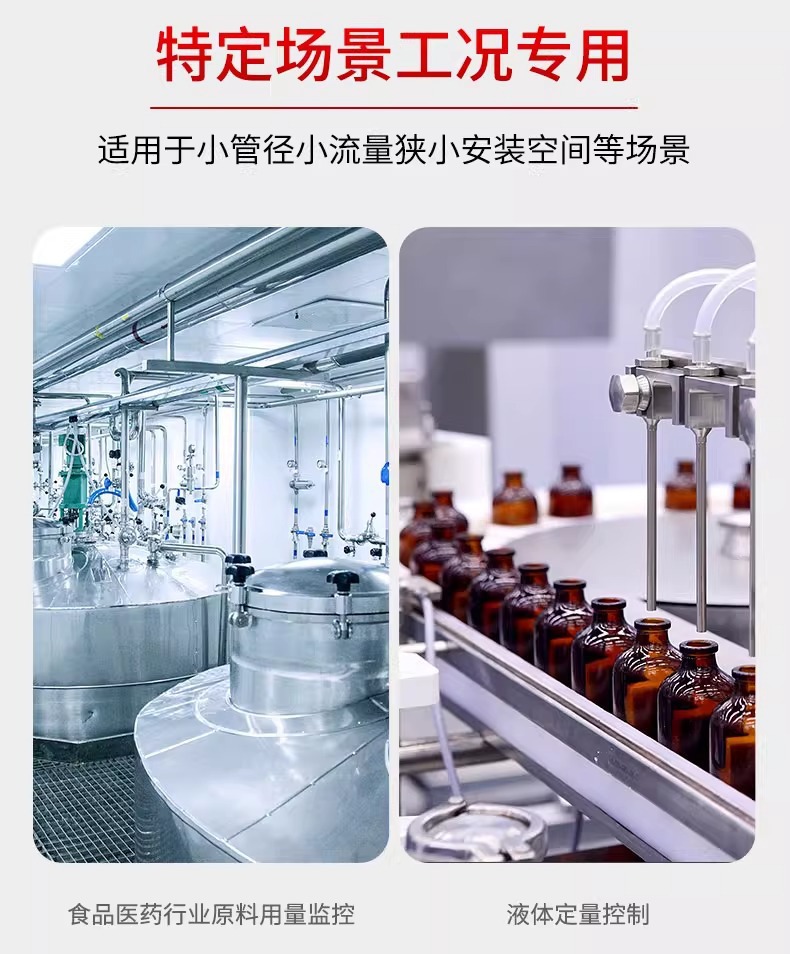

用量监控和定量控制是这类小口径表出现最多的地方。食品和医药行业里，配料罐往反应釜加纯水或水溶性原料，加多加少直接影响配方一致性，1.5级的流量精度配PNP报警接点，可以把“加到量就停”这件事交给流量计自己判断，不必依赖人工看表。
在成套设备里它很少是孤立仪表，而是和阀门、泵联动的一环。这时RS485与MODBUS-RTU的价值就体现出来了：控制柜的PLC可以直接读取流量值，不用再单独加一块模拟量输入模块，接线和成本都省一截。

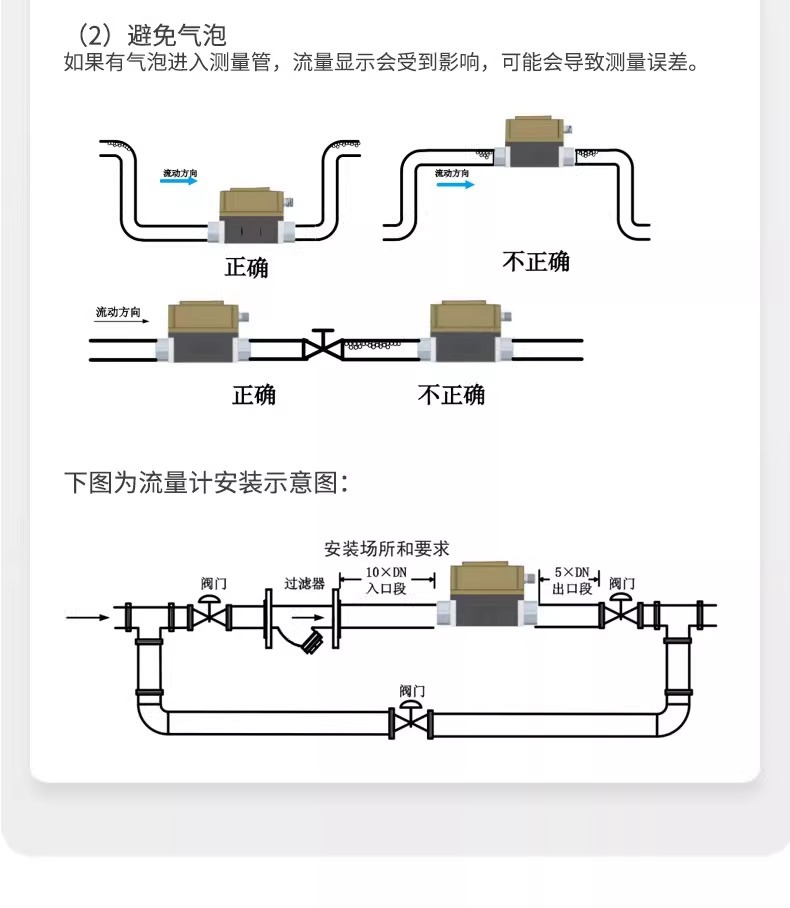

管道必须完全充满液体，这是涡轮表能否测准的前提。液位不足会让叶轮受力不均，读数偏低并且来回波动。测量管内进入气泡同样会出问题，气泡穿过叶轮时转速瞬间变化，显示值会跳，而这种跳动在数据记录上很难事后剔除。
表体上标有介质流向箭头，安装时按箭头方向接，反向流动不只是测不准，长期反向受力还会加速叶轮和轴承的磨损。
管路配置按下面的顺序做，目的是让流体在到达流量计之前已经足够平稳：

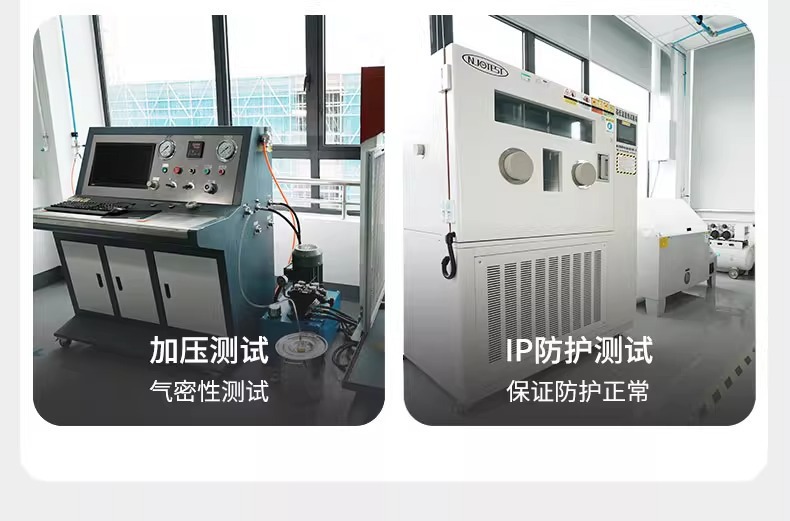

安装前先确认设备已经通过加压测试、IP防护测试和气密性测试。这三项在出厂环节完成，但经过运输和现场存放之后，若有过磕碰或受潮的可能，最好复核一遍再接入管路。
介质黏度是容易被放过的一条。≤68cst是上限值，实际介质接近这个数时叶轮响应已经变慢，精度会打折；介质中含固体颗粒的场合，即使入口装了过滤器，也应当把校准周期缩短一半来对待。

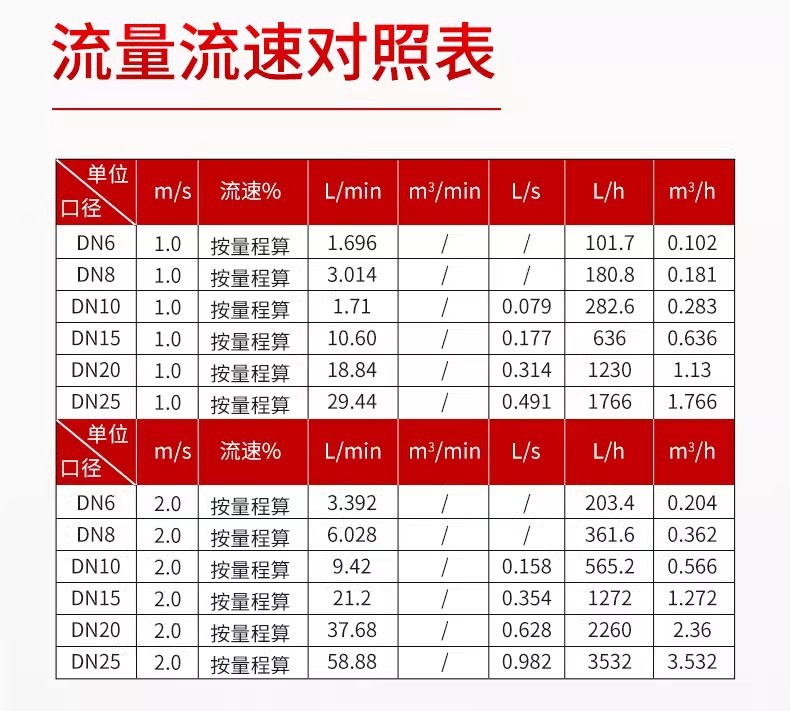

选型的第一刀切在常用流量上，不是切在管径上。管路是DN20但实际流量只有8 L/min，硬选DN20会让工作点落在量程下限附近，反而DN10或DN15更合适。表体口径与管道口径不一致时，用异径接头过渡即可，不必为了迁就管道去放大通径。

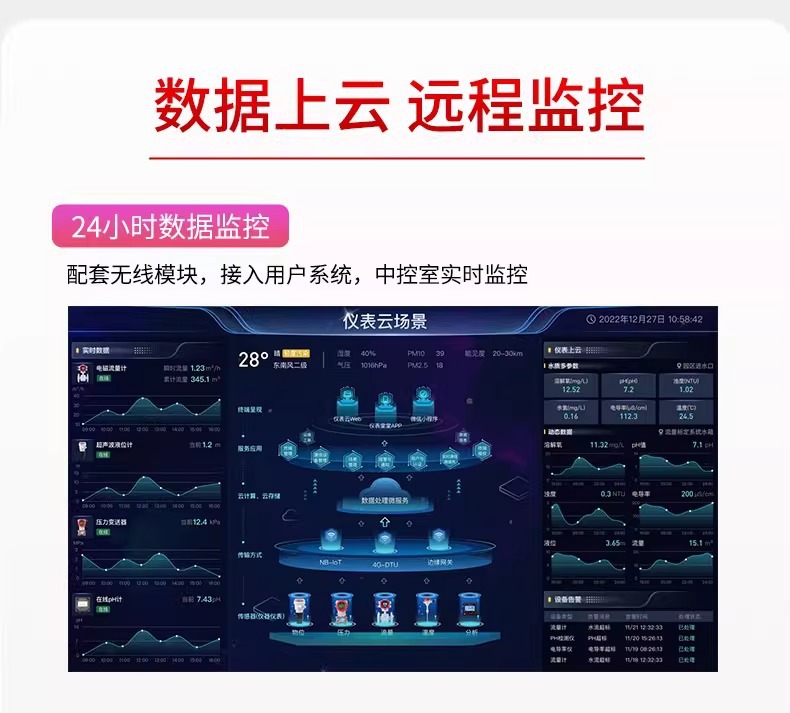

量程定了之后再看功能配置。只需要就地读数和4~20mA上传，基础配置就够了；要做定量控制、到达设定值自动切换阀门，用PNP报警接点输出；要接中控室做多台集中管理，走RS485加无线模块。介质温度超过100℃、黏度超过68cst，或者液体里固体颗粒含量较高，这几类工况不适合用这款涡轮表，应当改选其他测量原理的流量计。
这里有个容易踩的坑：把正常工况下的常用流量放在量程中段，别让它长期贴着下限运行。小口径涡轮表在下限附近的线性度最差，这是叶轮结构决定的，选型时留够余量比事后靠校准去补要管用得多。
