美控这款防爆电磁流量计是智能一体式管道式结构，传感器和转换器做成一个整体，装在管路上通上电就能读数，不用像分体式那样再给表头单独找地方、多拉一根信号线。它的防爆标志是 Ex db ib IIC T6...T4 Gb，口径覆盖 DN15 到 DN300，衬里和电极可以按介质换。做采购的心里其实就是三件事：证书对不对得上现场、酸碱废水扛不扛得住、接线复不复杂。这三件事下面一条条说。
这款表在美控的产品线里属于带防爆认证的那一档，一体式管道式安装，表头防护等级 IP65，外壳做过三层喷漆防腐防锈处理。它测的是导电液体的流速，再换算出体积流量和质量流量，所以介质本身得能导电。废水、酸碱液、含泥污水这类工况，导电性通常不是问题。
材质是这款表能不能用得住的关键。衬里选 PTFE／F46 还是橡胶，电极配什么材质，都得看介质是什么。选错了，表照样能装上去，用两三个月电极被吃掉，省下的那点选型功夫全赔进去。
美控这一款在资料里没有单独标型号代码，正文里就用防爆一体式管道式这个叫法。实际下单是按口径、衬里、电极三项组合来定的，不是一款表走天下，报参数的时候要把介质一起报过去。
| 参数名称 | 参数值 |
|---|---|
| 测量变量 | 直接测量流速，换算体积流量、质量流量 |
| 流速范围 | 0.5 m/s ~ 5 m/s |
| 量程比 | 1:10 |
| 公称口径 | DN15 ~ DN300 |
| 电流输出 | (4~20)mA，负载 ≤750Ω |
| 脉冲输出 | 脉宽 0.1ms~2000ms，最大占空比 1:1，Fmax ≤5000cp/s |
| 通讯接口 | RS485，MODBUS-RTU 协议 |
| 供电电源 | AC 100V~230V（50/60Hz）或 DC 20V~28V |
| 功耗 | ≤15W |
| 防护等级 | IP65 |
| 环境温度 | -10℃~55℃ |
| 储存温度 | -20℃~55℃ |
同样是这款表，衬里不同，能接的介质温度差的不是一点半点。普通生产废水、常温循环水，橡胶衬里够用；介质温度高、腐蚀性强，通常要往 PTFE／F46 这一档走。选型时把介质最高温度写清楚，别只写常温。
压力这块要按口径分开看：DN15 到 DN250 的额定压力是 PN<1.6MPa，DN300 降到 PN<1.0MPa。口径越大，表体能承受的压力上限越低，这是结构决定的。现场管道压力接近这个上限的时候别硬上，先跟厂家确认。
口径怎么定？建议按常用流量去对，不要按最大流量对。常年贴着流速上限跑，衬里磨损会明显加快，表层一旦被冲薄，后面读数就开始飘。

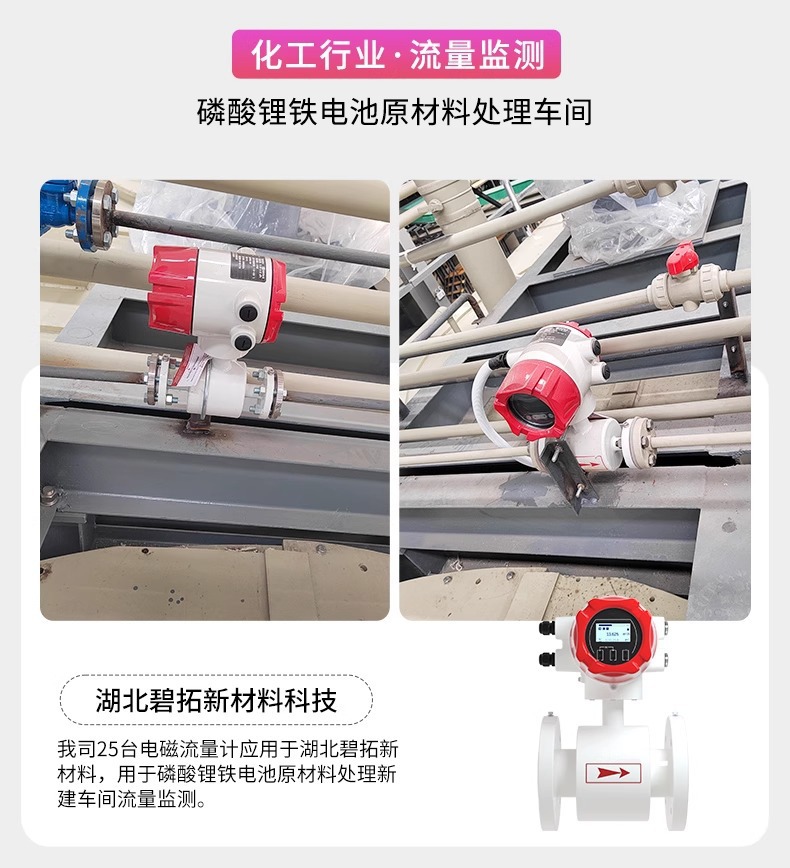

这款表的介质适应面偏工业废水和酸碱液。石油、化工、煤矿、水处理这四个行业用得比较多，共同点是介质导电、管路里多少带点腐蚀或者杂质，现场还可能存在防爆要求。
同一个口径，介质腐蚀性越强，衬里和电极的配置就越要往上走。加药管路和排污水管，看起来都是管子，实际配置往往差一档。

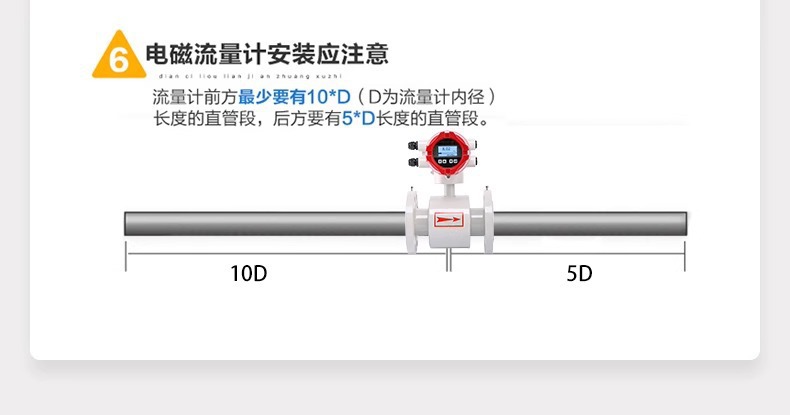

电磁流量计对直管段有要求，这是测量原理决定的，不是厂家故意为难人。前直管段不小于 10DN，后直管段不小于 5DN，DN100 的表就是前面留 1 米、后面留半米。

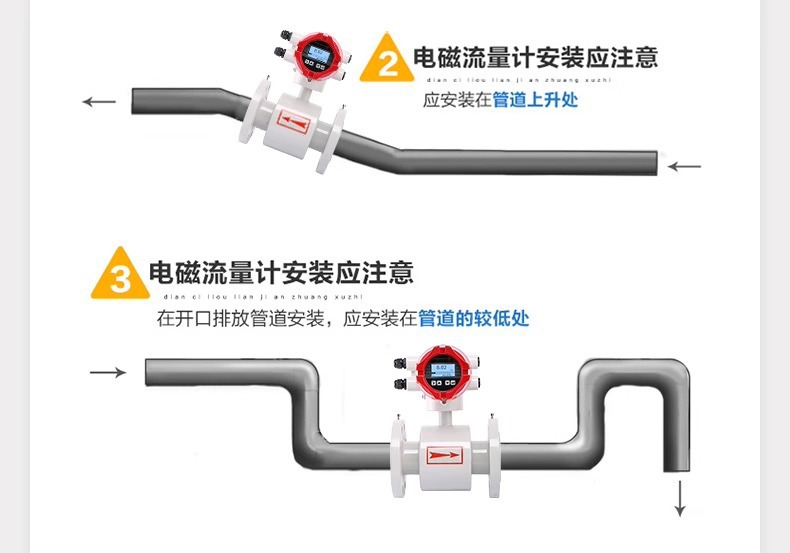

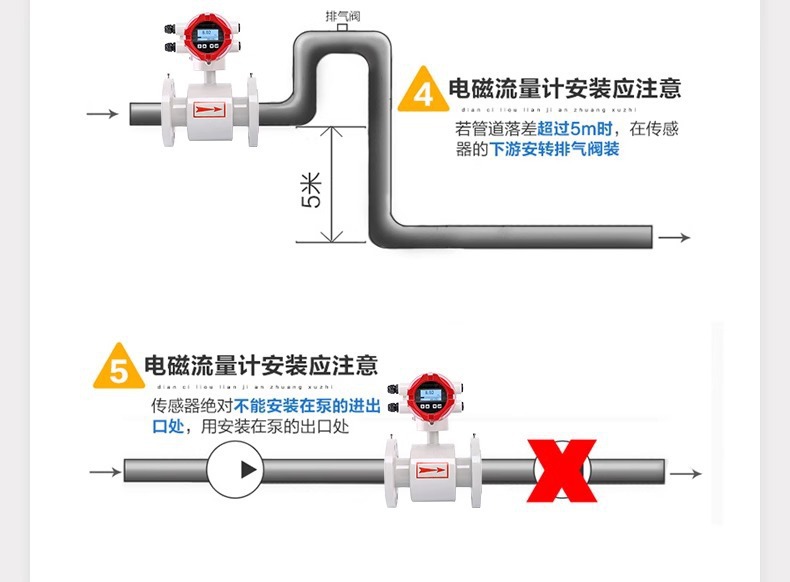

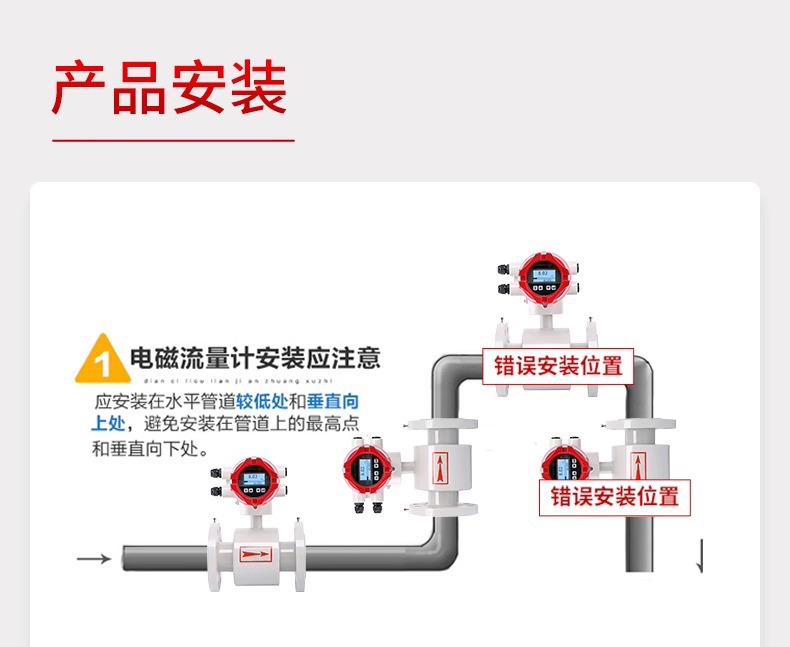

为什么不能装最高点？那里容易积气，管内不满管，读数就不准。垂直向下段的问题是一停泵就排空，重新启泵那几分钟数据全是废的。落差大的管段里头会形成负压，下游那个排气阀就是干这个用的。全部装完先通水检查一遍，接线牢不牢、法兰渗不渗，确认没问题再投运。
防爆场合的规矩比普通车间多，通电之前把下面几条对一遍，比出事后返工省事得多。
表脖温度这一条最容易被忽略。介质 120℃ 用 PTFE 衬里本身没问题，但表脖那段散热不好，热量堆在那里照样会超。做管道保温的时候，别把表脖一起裹进去。
某电镀厂的含铬废水车间，原先在排放管上装的是玻璃转子流量计，靠人工按时抄数。含铬废水带腐蚀性，管里还有少量悬浮物，转子用一阵就卡，刻度糊得看不清，数据跟环保台账老对不上。后来换成美控这款一体式电磁流量计，DN80，衬里走 PTFE／F46，电极按介质腐蚀性配的耐腐蚀材质，RS485 直接接到车间中控。现场反馈是表体没出现腐蚀渗漏，瞬时和累计流量直接进系统，台账能对上了，抄表的人工也省下来。
某自来水厂的二级泵房，出厂水管是 DN300，加药间出来的次氯酸钠和聚合氯化铝管路口径小一些。原先出口用超声波流量计，管内气泡一多读数就跳。换成这款电磁流量计后，出厂水管走 DN300 口径，加药支管配 DN50，衬里按各自介质分开选。泵房本身没有防爆要求，这里主要看的是 IP65 防护和 4~20mA 输出能不能顺利进 PLC。运行一段时间，值班人员反映读数跟厂里的比对装置基本吻合，不用再盯着表头手动记数。

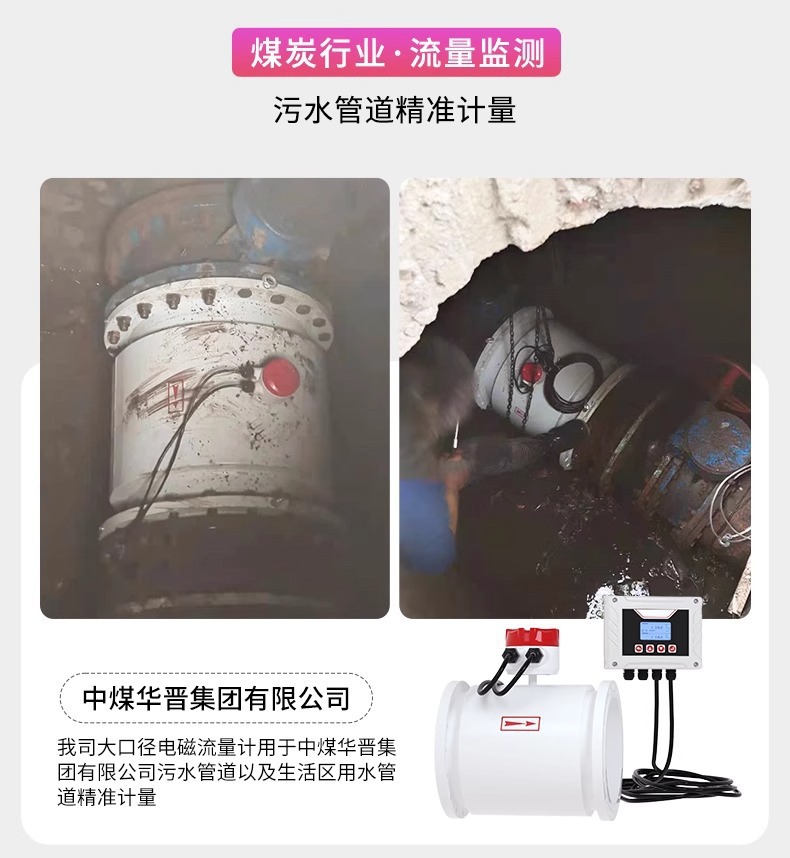

某煤矿的井下排水系统，巷道里的排水管走的是含煤泥的污水，电导率不低，但管路震动大、环境潮湿，还处在需要防爆的区域。原先装的机械式水表经常被煤泥糊住叶轮，几个月清一次，排水量统计一直不准。换成这款 DN150 的一体式电磁流量计，水平管段装在管路较低的位置，落差大的那一段按安装要求在下游加了排气阀。一体式的好处在这里体现得比较明显：现场只接电源和信号线，井下少拉一根线就少一个故障点。矿上反馈表头在潮湿环境里没进水，排水量数据和泵的运行时间能对上。
选型的时候把这几个数先摆出来：介质是什么、电导率够不够 50uS/cm、温度最高到多少、管道压力和口径多少、防爆区域怎么划分。这几个数定了，衬里、电极、口径和防爆等级基本就定死了。最容易踩坑的是电导率，去离子水、纯水、部分有机溶剂这款表测不了，别等货到了装上去才反应过来。
