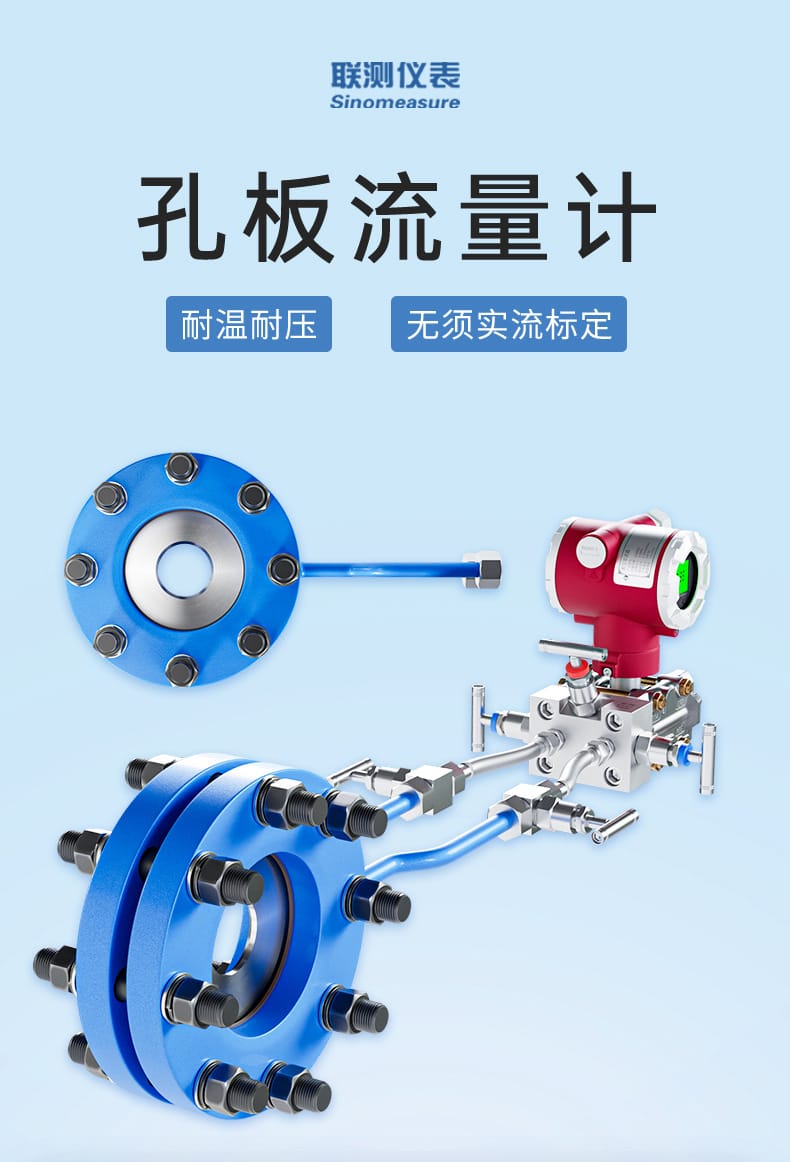

联测孔板流量计这个名字，现在是一整族差压式流量计的总称。主型号是我们装得最多的标准孔板，选型系列FOC300，DN25和DN50这两个口径问的人最多。族里还有楔形、V锥、文丘里管和喷嘴，测量原理是一回事——流体经过节流件缩流，前后产生差压，差压和流量有固定换算关系，变送器测差压，积算仪开方算流量。真正的区别在节流件形状、取压方式和材质，这决定了它扛不扛得住你手上这条管线。

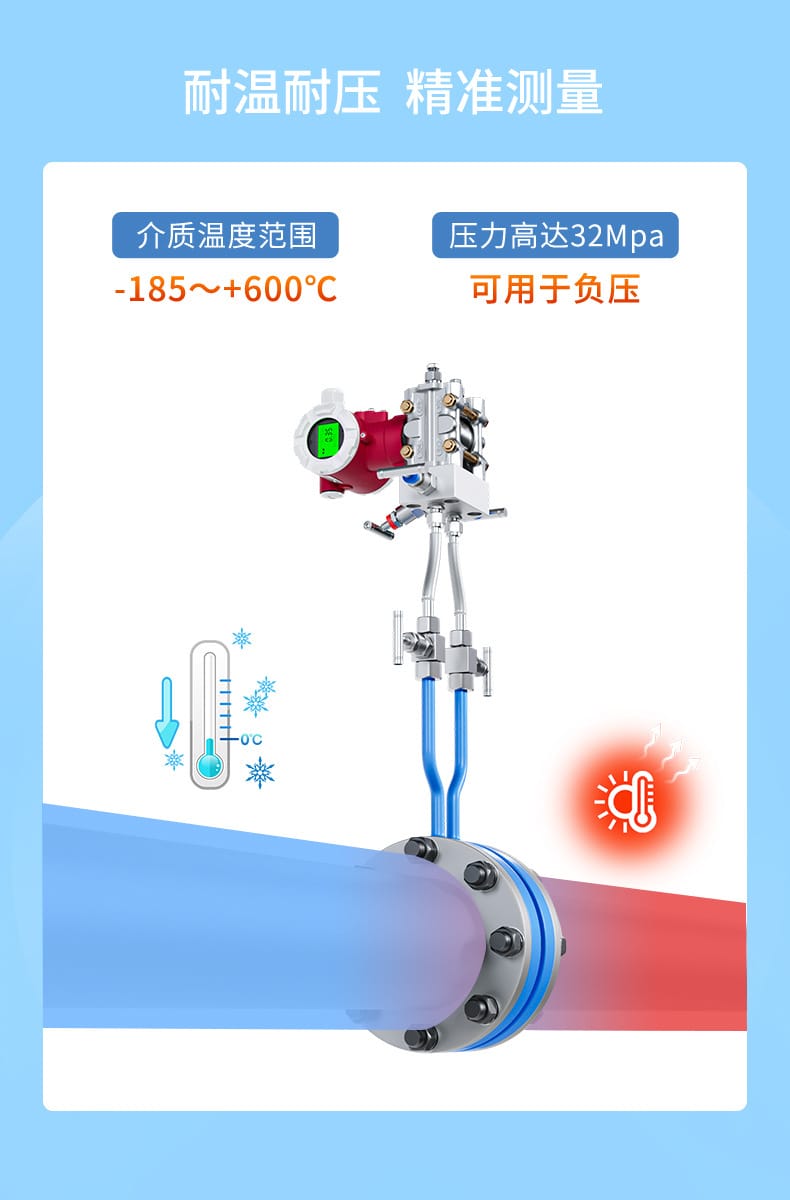

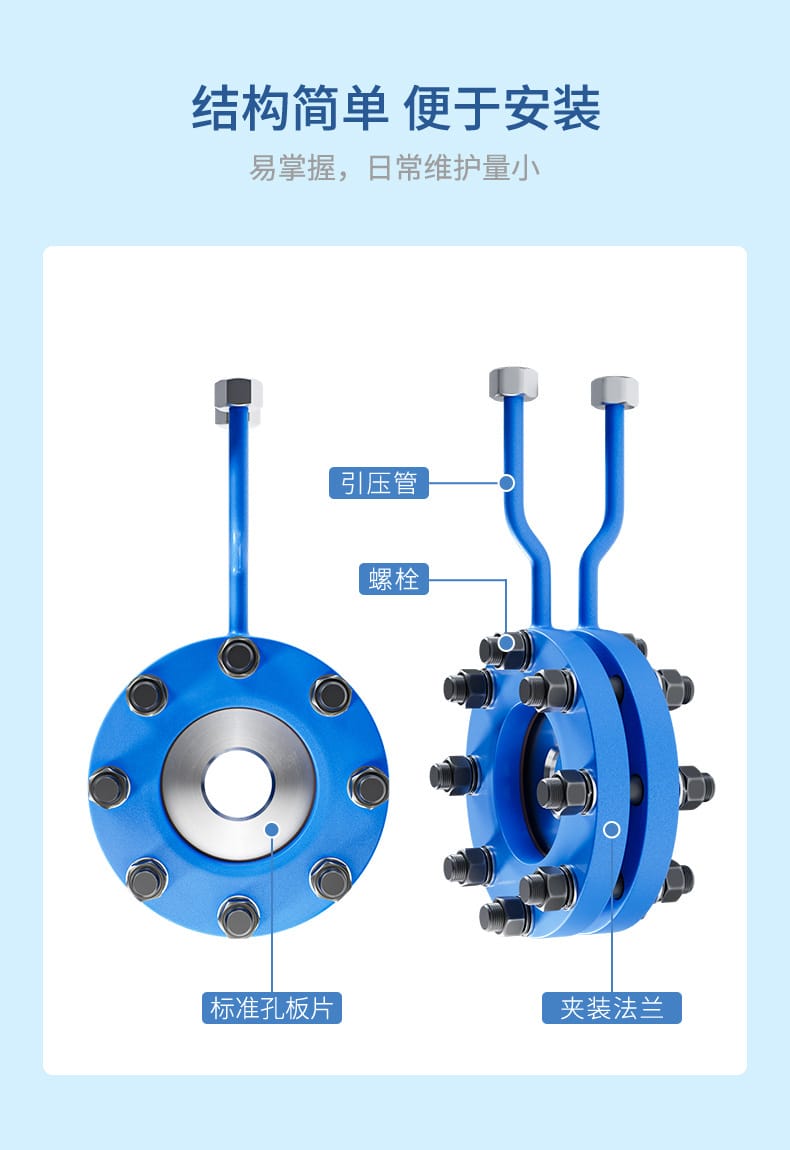

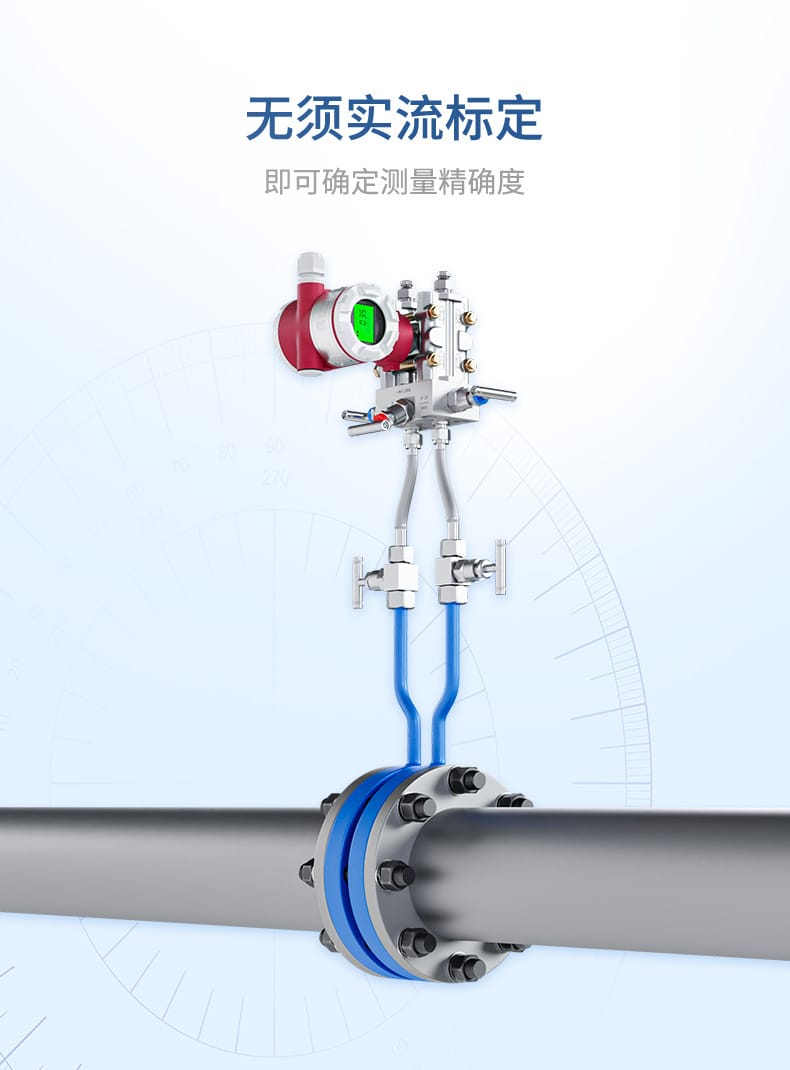

先把所有形式共有的部分说清楚。这套表最省事的地方是无须实流标定，按GB/T2624-2006把开孔尺寸算准，出厂就能定下测量精确度，不用把装置拉到标定台上过一遍。介质温度覆盖-185~+600℃，压力最高32MPa，负压工况也能用。结构上一体化节流装置，就是夹在法兰中间的一块节流件加几根取压管，现场没有多少会动的部件，日常维护量很小。

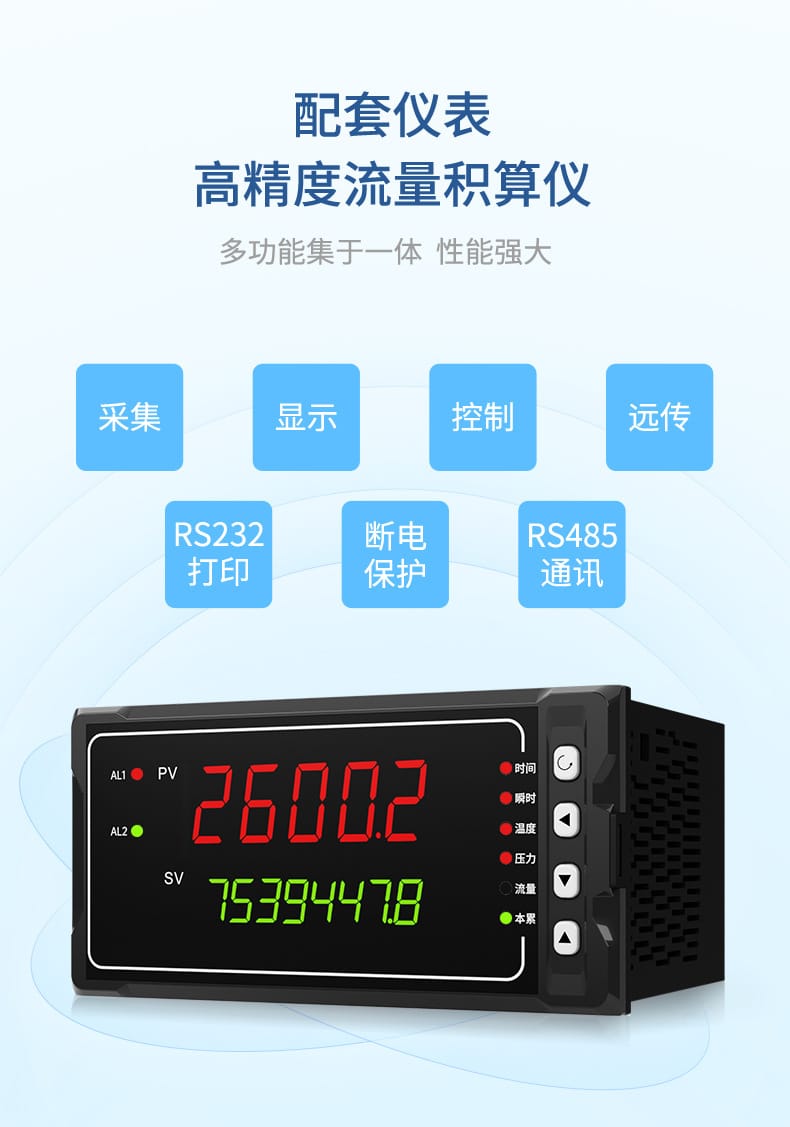

配套的联测积算仪把采集、显示、控制、RS232/RS485远传、断电保护和打印做在一台表里。蒸汽、压缩空气、煤气、水、油，这一套基本都覆盖到了。
厂里做流量仪表17年，109项授权专利，过欧盟CE认证、瑞士SGS验厂和ISO9001，45000m²生产基地，年产能30万套，海外卖到120多个国家。这些是背书，选型现场真正要盯的还是下面那几个参数。

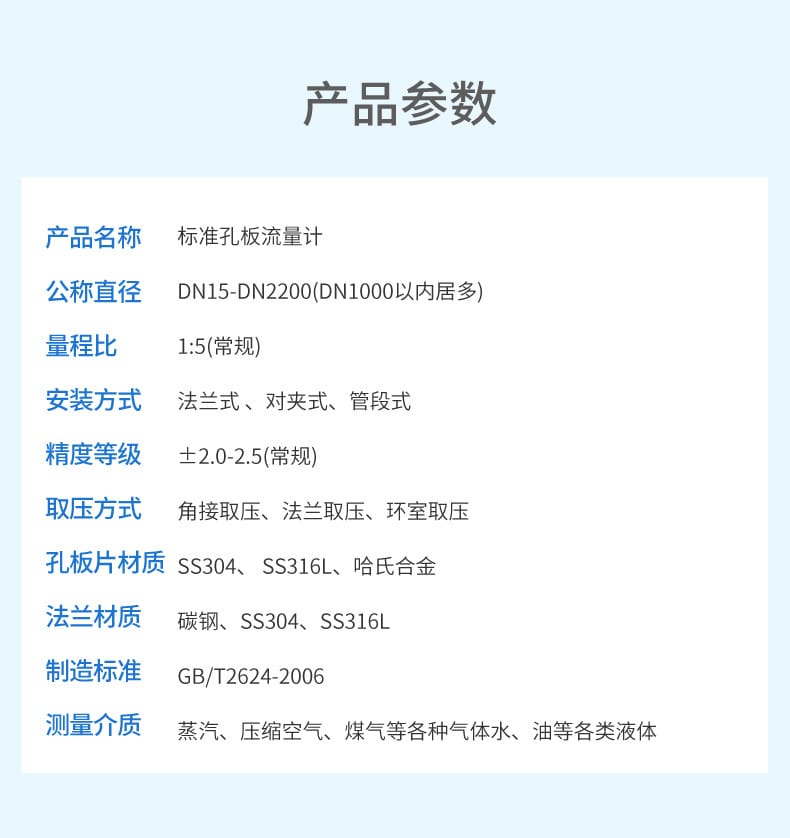

标准孔板（FOC300系列）的参数是这一族里最明确的，口径、精度、材质先列清楚。
| 项目 | 参数 |
|---|---|
| 产品名称 | 标准孔板流量计（FOC300系列） |
| 公称直径 | DN15–DN2200，DN1000以内居多，DN25、DN50为常用规格 |
| 量程比 | 1:5（常规） |
| 精度等级 | ±2.0–2.5（常规），系列准确度2.5级 |
| 介质温度 | -185~+600℃ |
| 公称压力 | 最高32MPa，可用于负压工况 |
| 取压方式 | 角接取压、法兰取压、环室取压，系列对应A/B/C/X四种取压类型 |
| 制造标准 | GB/T2624-2006 |
| 安装形式 | 法兰式、对夹式、管段式 |
| 孔板片材质 | SS304、SS316L、哈氏合金 |
| 法兰材质 | 碳钢、SS304、SS316L |
| 公称压力与耐热档 | PN10–PN63；耐热250℃、400℃、500℃等，可定制 |

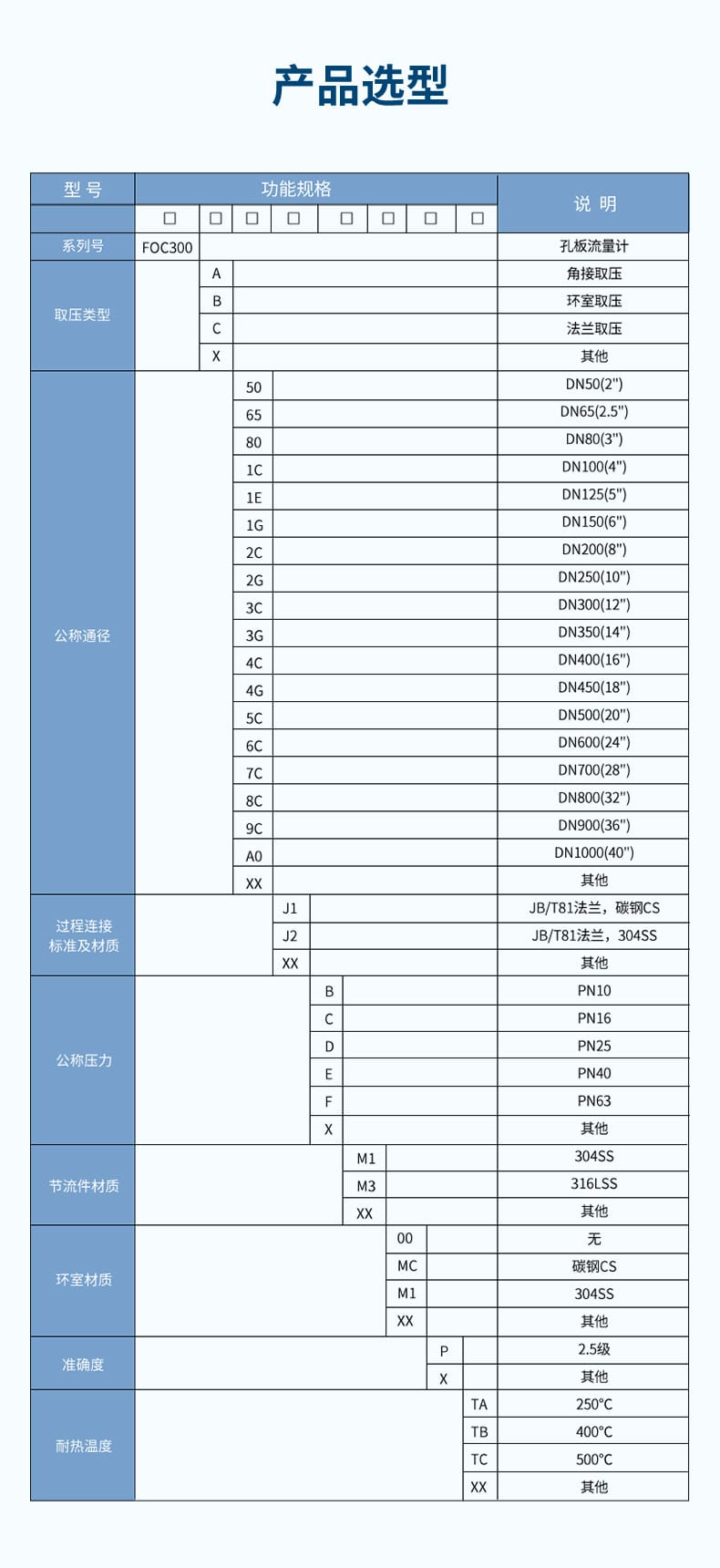

FOC300系列在选型单上按码段走：取压类型A到X，节流件材质304或316L，环室材质碳钢或304，准确度2.5级。DN25、DN50这类小口径管线的订单，基本都是从这里出的。楔形、V锥、文丘里管、喷嘴这四种，量程比和精度要按节流件形式加实际工况单独算，别拿孔板的1:5直接往上套。
| 节流形式 | 适合的介质与工况 | 选型时容易踩的坑 |
|---|---|---|
| 标准孔板 | 蒸汽、气体、液体，DN15–DN2200通用 | 前后直管段要够，脏介质容易在孔板前积垢 |
| 楔形 | 粘稠液体、含颗粒或易结晶的介质 | 槽口尺寸要按粘度算，不能照孔板口径套 |
| V锥 | 低雷诺数工况、直管段不足的改造管线 | 锥体同轴度要求高，装偏了差压就跟着偏 |
| 文丘里管 | 大口径、大流量、要求低压损的场合 | 整体长度大，现场得预留出安装位置 |
| 喷嘴 | 高温高压蒸汽、高速气流 | 造价比孔板高，小口径管线上不划算 |
石油、化工、冶金、电力、轻工这几个行业用得最多，说到底都是要拿流量去做计量或者做控制。电厂盯的是主蒸汽和给水，化工盯反应进料和蒸汽伴热计量，冶金盯高炉煤气、焦炉煤气，轻工那边多是压缩空气和循环水。
介质和形式之间大致有对应关系。蒸汽、压缩空气、煤气这类气体，标准孔板和喷嘴用得最多；水、油这类液体，孔板和V锥都能干。介质脏、爱结晶，上楔形。管径大又在意长期压损，上文丘里。别拿一种形式硬套所有工况，最后返工的是自己。

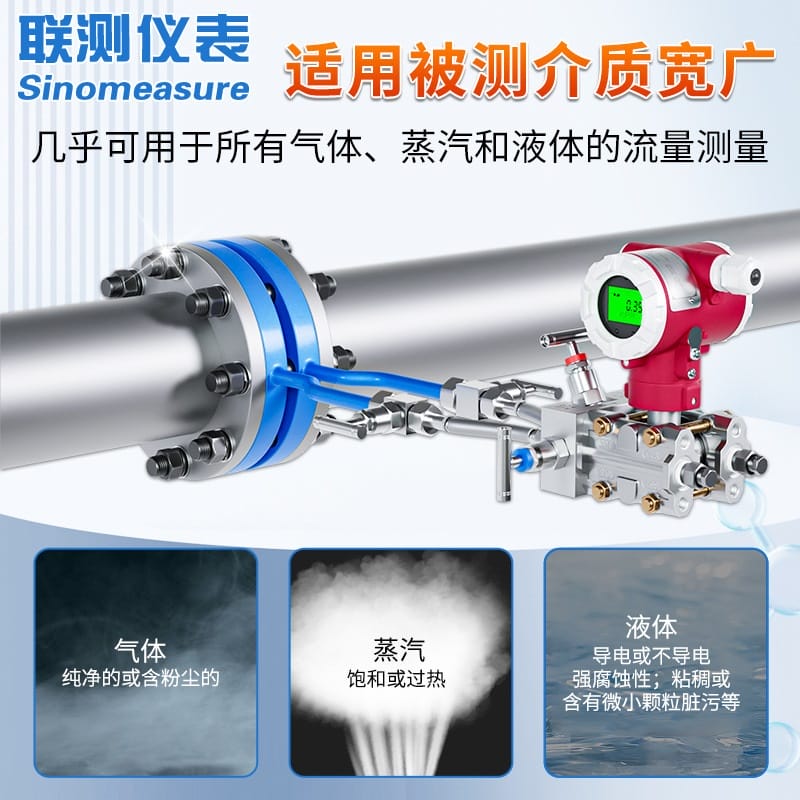

这一族产品覆盖的气体、蒸汽、液体介质种类很宽，一个装置通常就服务一条管线或者一个计量点，选型时按这条管线的实际介质来定，不用贪大求全。
节流装置是一次元件，它装的位置决定了后面所有数据准不准。必须落在有足够直管段的直管上，前后直管段长度按节流件形式定，孔板要求最长，V锥最短。方向别装反，节流件的锐边朝上游，取压口位置按取压方式对好，孔板的直角边和锥形边一装错，差压就系统性偏掉。
连接方式按公称通径和压力选匹配的法兰，JB/T81标准的法兰是常规配法，也可以用对夹式或管段式。法兰螺栓对角均匀紧固，垫片内径不能盖住取压口。

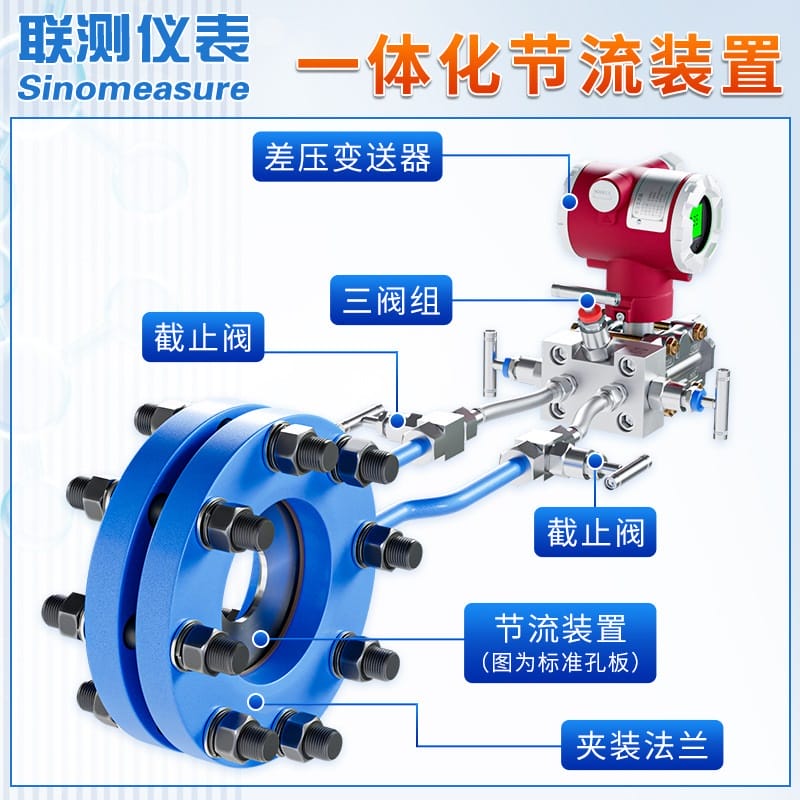

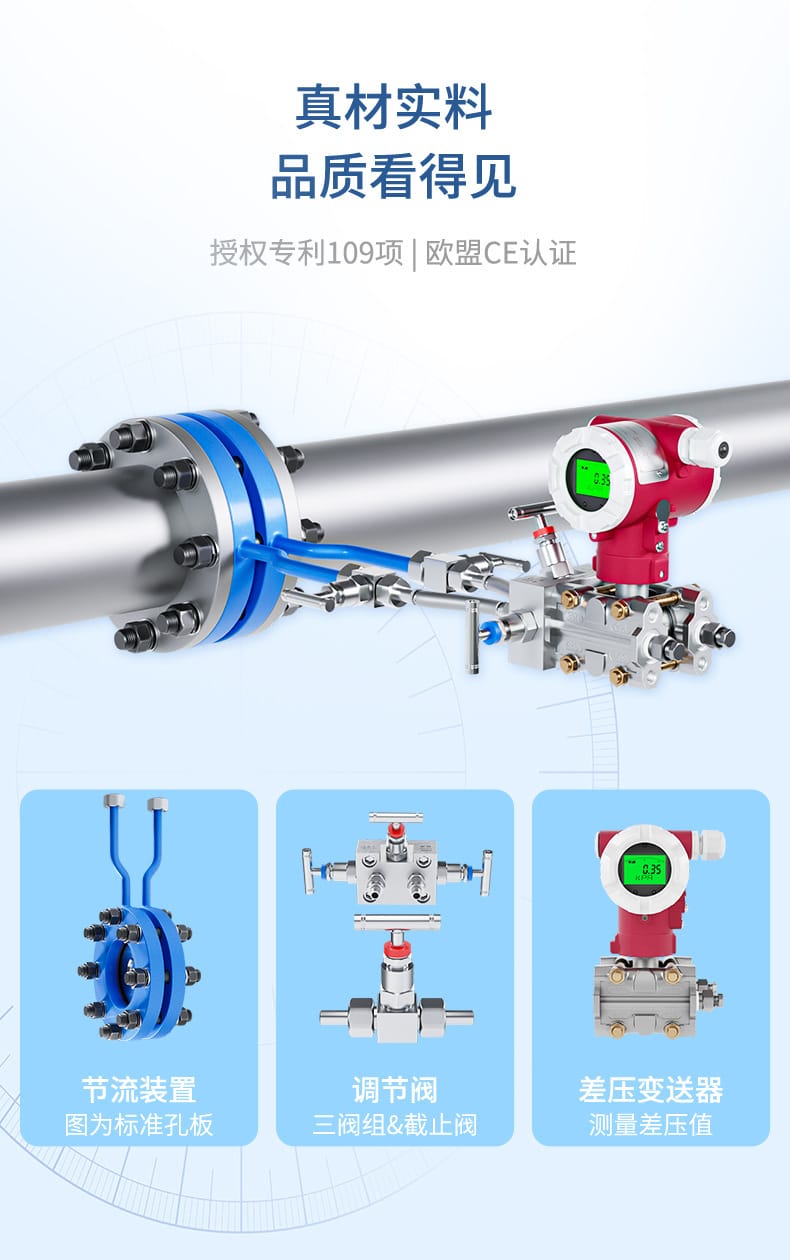

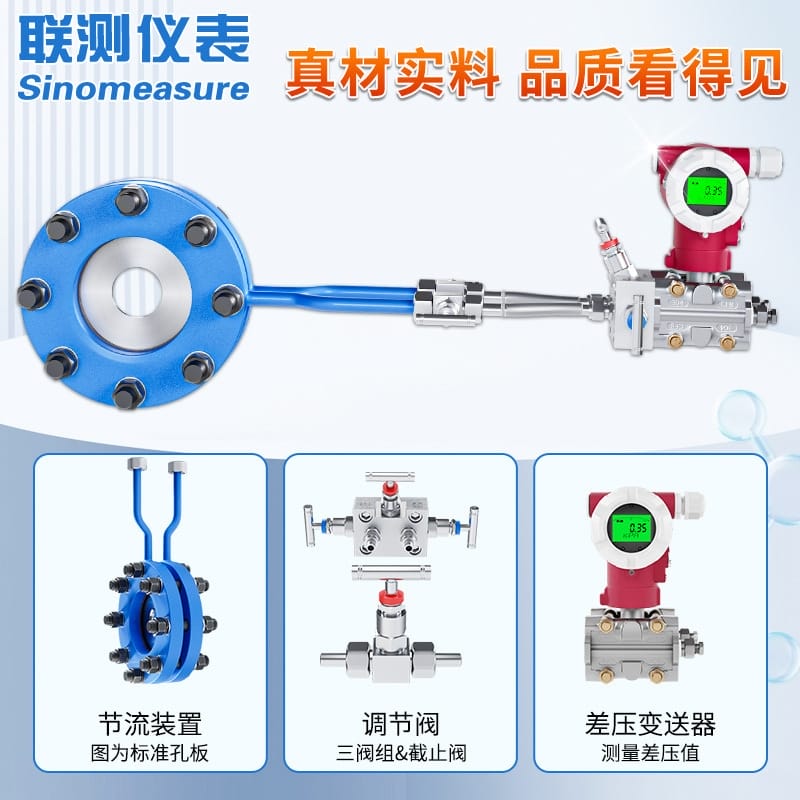

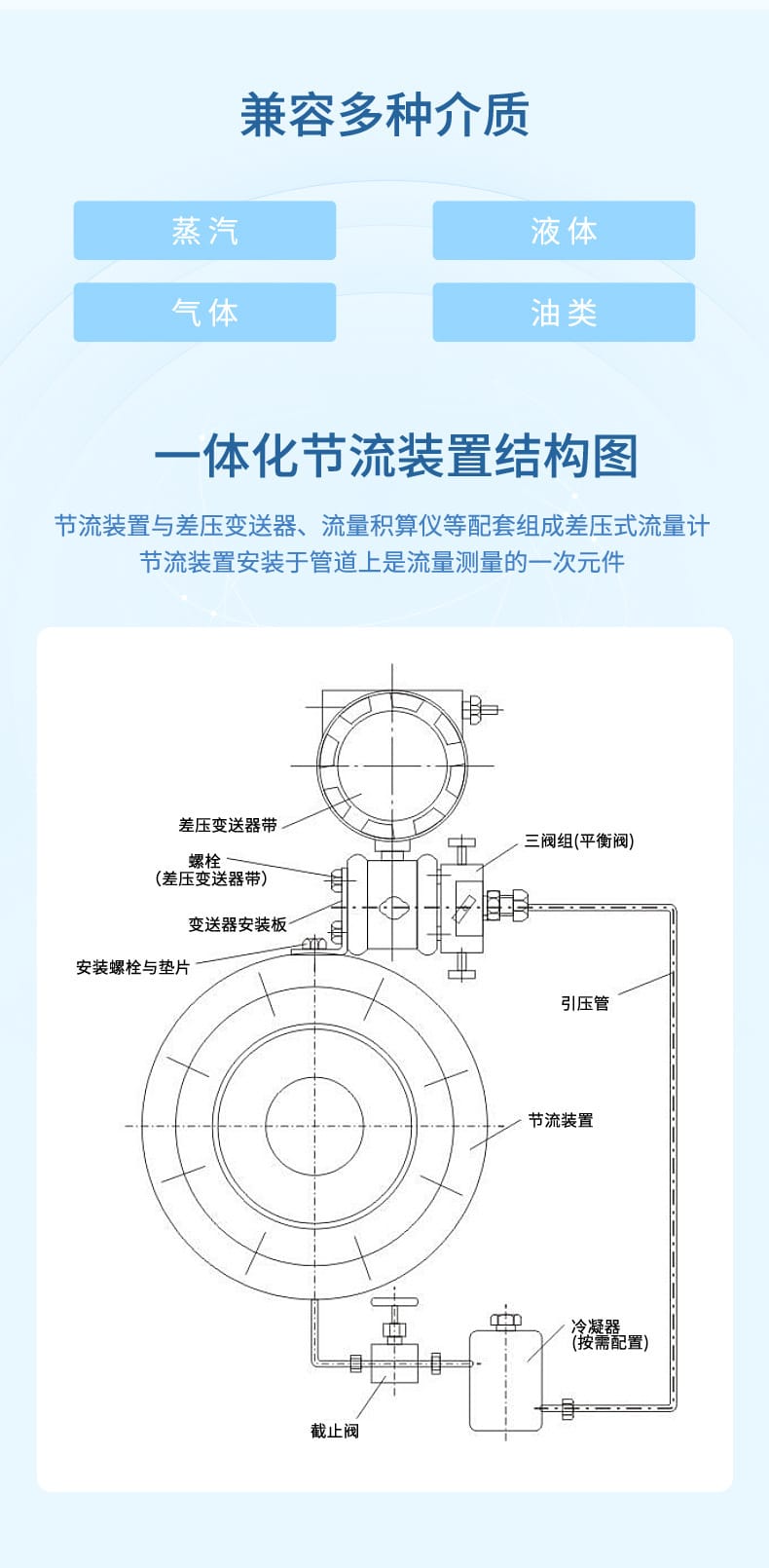

光有节流件出不了流量值。后面要配差压变送器加流量积算仪，才算一套完整的差压式流量计。差压变送器带三阀组和安装板，通过引压管、螺栓、垫片跟节流装置连起来。变送器的安装高度、正负压室朝向，跟介质是气体、液体还是蒸汽直接相关。
测蒸汽这类高温介质，引压管上要按需配冷凝器，让变送器膜盒前始终是冷凝水，别让蒸汽直接顶上去。截止阀装在正确位置，引压管的坡度、排气排液点按介质来定，气管线往上、液管线往下，别拉平。管路接完要打压检漏，漏一点，差压就飘一点。
选型这一步别自己硬算。取压方式、公称通径、压力等级、材质、耐热温度这几项是连在一起的，动了其中一个，别的都得跟着动。这类选型依托厂家的选型服务来定，比自己拍板稳当，全国30个办事处也能就近给现场支持。
投运和停运时的阀门顺序，是现场最容易出事故的地方。差压变送器被单向过压打坏，多半就是这一步操作急了。
顺序颠倒或者一次开太快，变送器可能当场报废。多花两分钟，省下的是一台变送器和一次停车。节流件装完也别急着封保温，首次投运前确认孔板方向、取压口朝向、引压管坡度这三样，返工都得拆管。
现场碰到的差压式流量计问题，来来回回就那几类。按现象顺着往下查，比盲目换表快得多。
现象：流量长期显示为零或者干脆不动。先查引压管有没有堵、有没有气塞或液塞，再查三阀组的平衡阀是不是没关死，最后看截止阀开没开。多半是引压管堵了或者平衡阀没关到位，正负压室还通着，变送器根本测不到差压。处理就把引压管拆开吹扫，蒸汽管线的冷凝器补满水，平衡阀关严再按顺序投运。
现象：流量比实际值偏小，而且偏得挺稳定。先确认孔板的锐边方向有没有装反，再拿开孔尺寸跟选型单对一遍。多半是节流件装反了，或者积算仪里输的管道内径、节流件内径跟实物对不上。翻过来重装，把积算仪里的内径、差压量程照选型单重新输一遍。
现象：读数跳得厉害，抓不住准数。先看介质里是不是混了气泡、有没有出现两相流，再看节流件上游的直管段够不够长。多半是直管段不足，流体到节流件前还没稳下来，弯头、三通后面的旋流全被算进了差压里。能挪位置就往前挪，挪不动就换V锥这类对直管段要求低的形式，或者在积算仪里适当加阻尼。
现象：差压变送器零点漂移，参数乱跳。先查引压管接头、垫片、截止阀填料有没有渗漏，再看变送器有没有被蒸汽高温烤到。多半是引压系统漏了，或者冷凝器掉了、变送器超温。补漏换垫片，冷凝器补上，变送器挪到阴凉侧或加隔热，停表后重新校一次零点。
大修后重新投运，先把两侧截止阀当时的开度记下来，下次停表照着这个数复位，就不用每回都从头摸一遍了。
