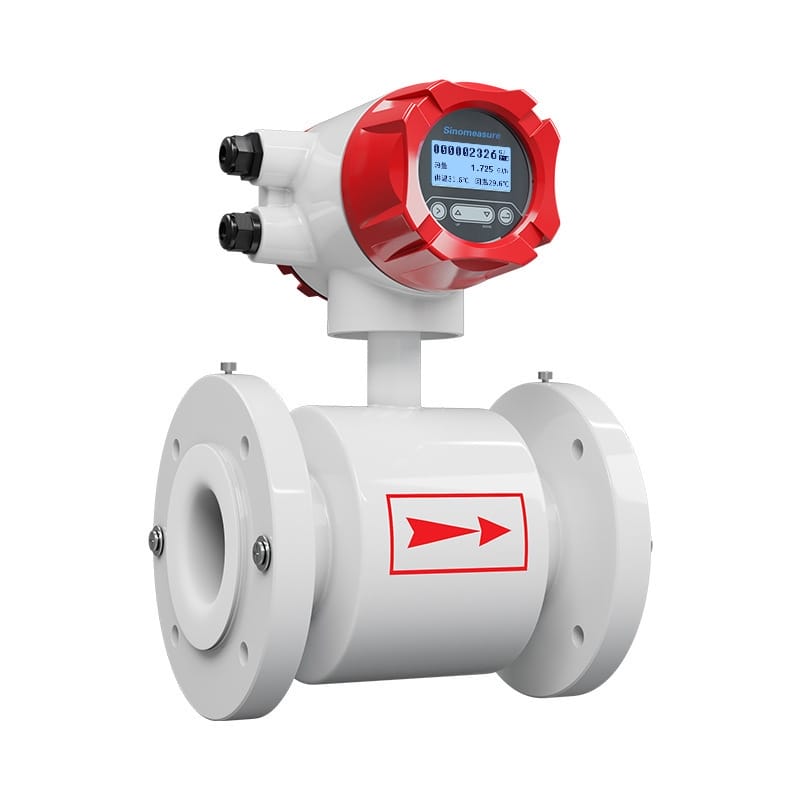

联测这台LDGR-SUP电磁冷热量表，干的是流量和热量一起算的活。流量侧按法拉第电磁感应定律测流速，温度侧用配对传感器测供回水温差，两个量按介质比热积分，出来的就是你要抄的热量值或冷量值。DN50、DN100在供暖立管和中央空调冷冻水支管上见得最多，装得也最多。

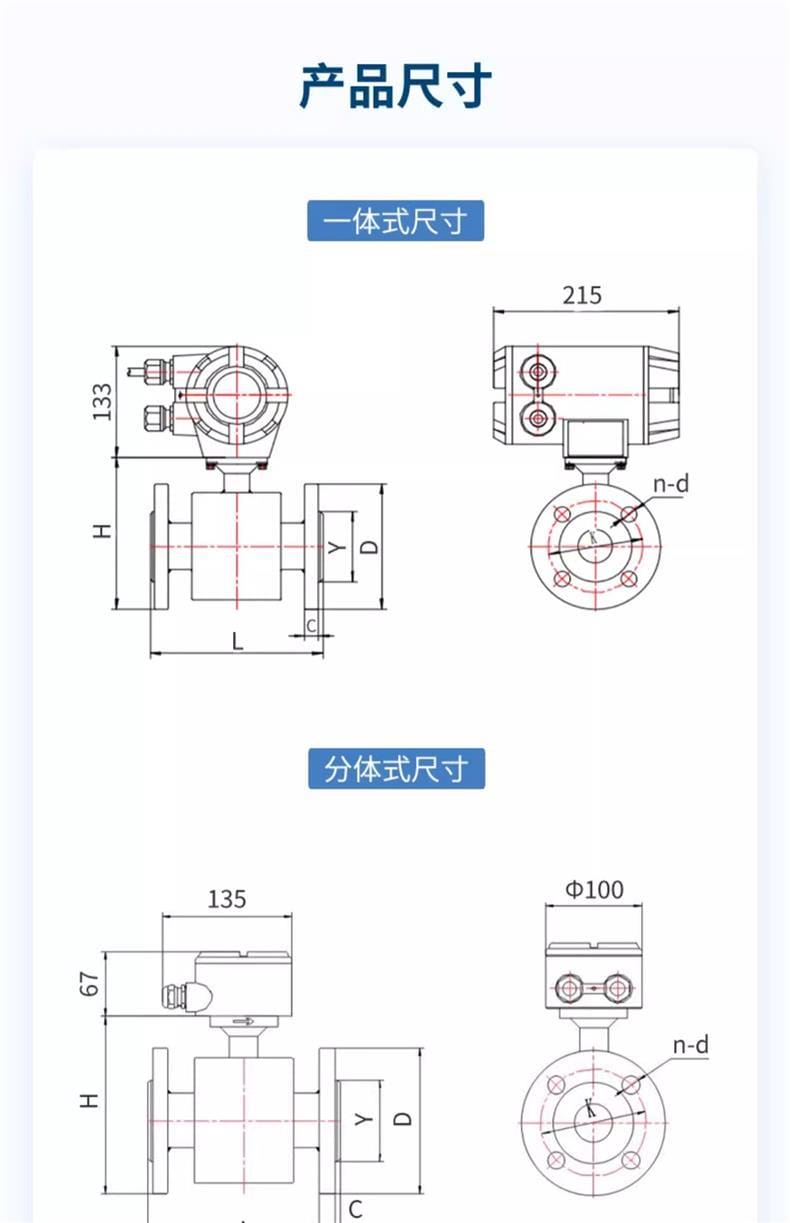

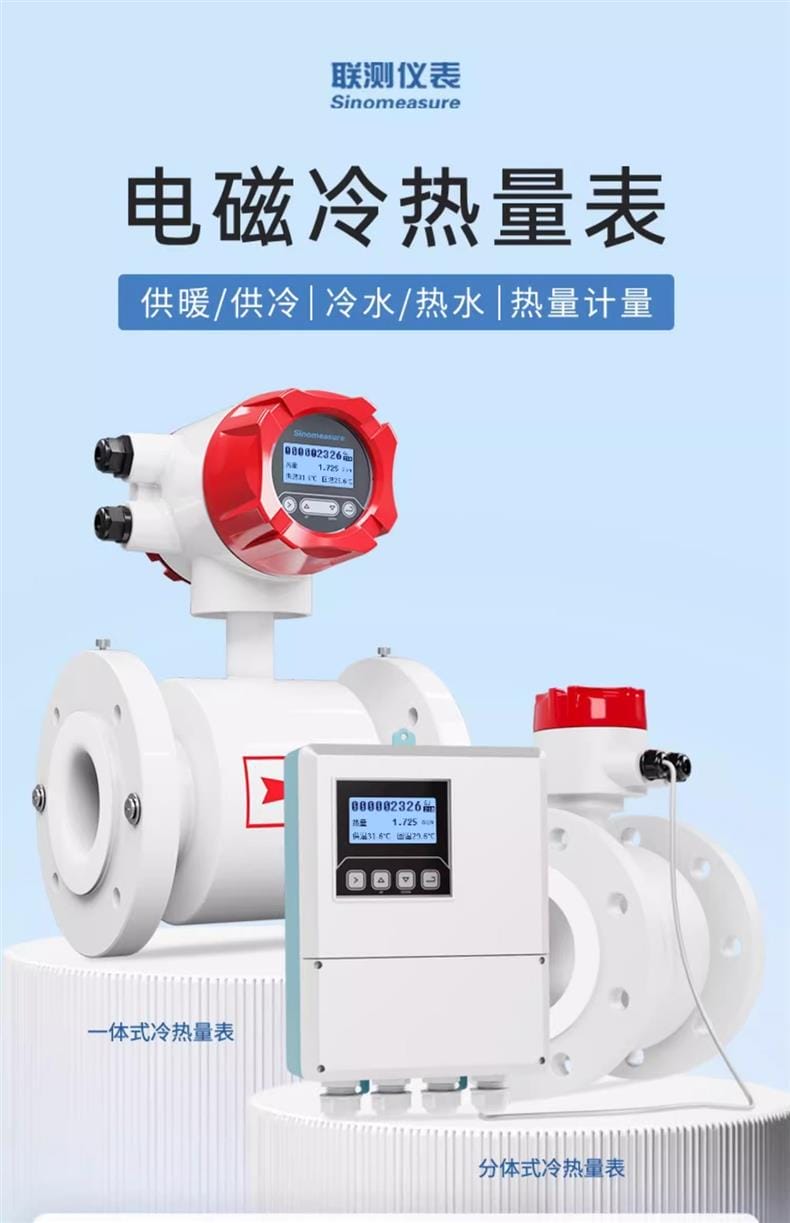

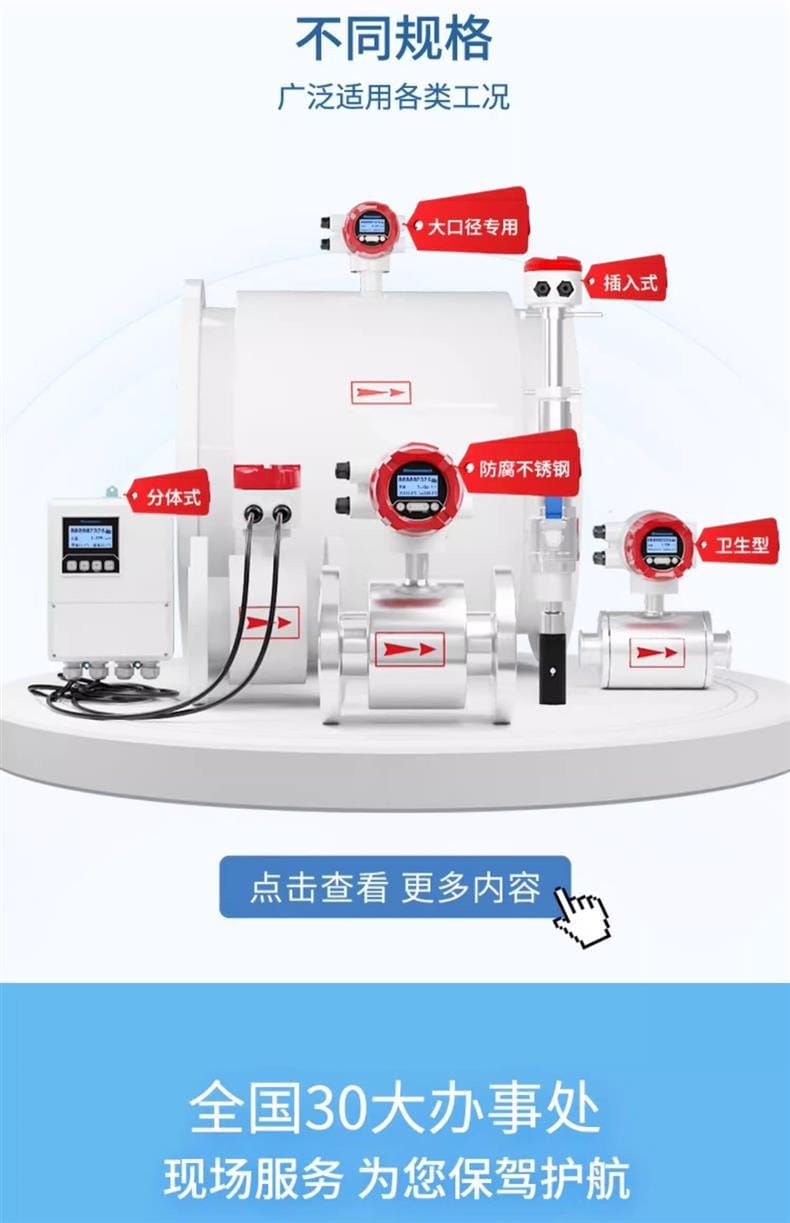

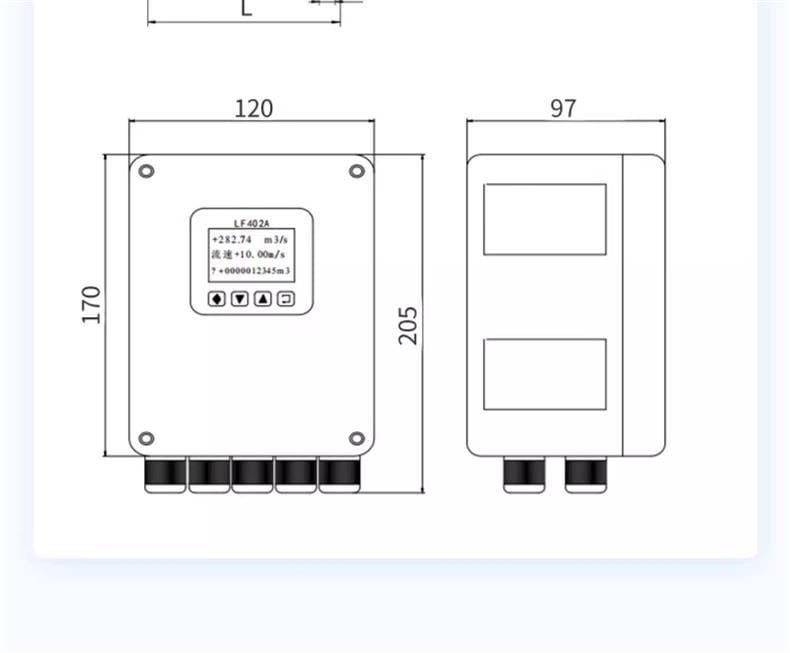

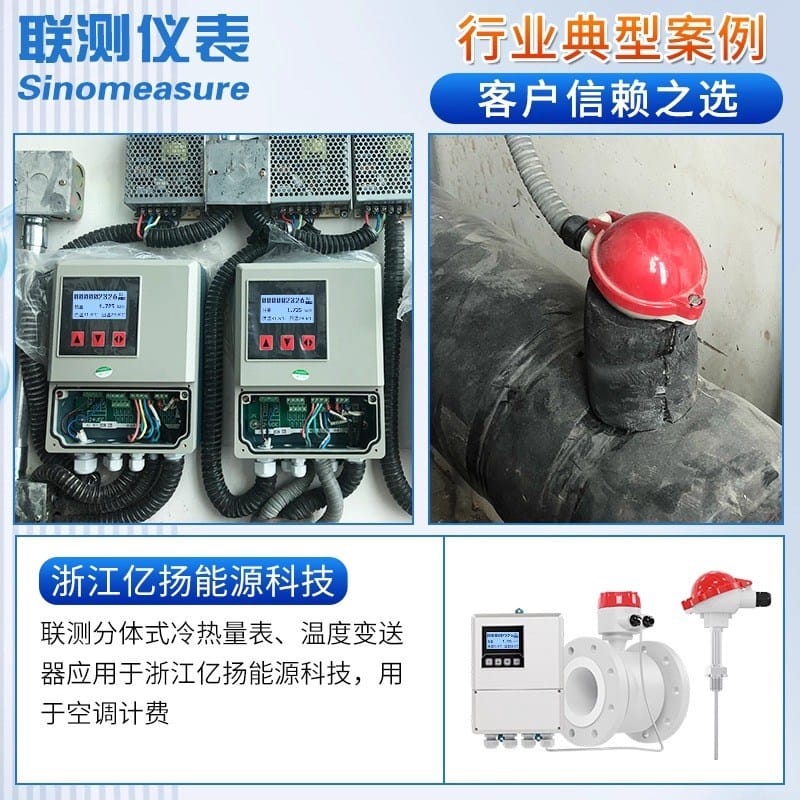

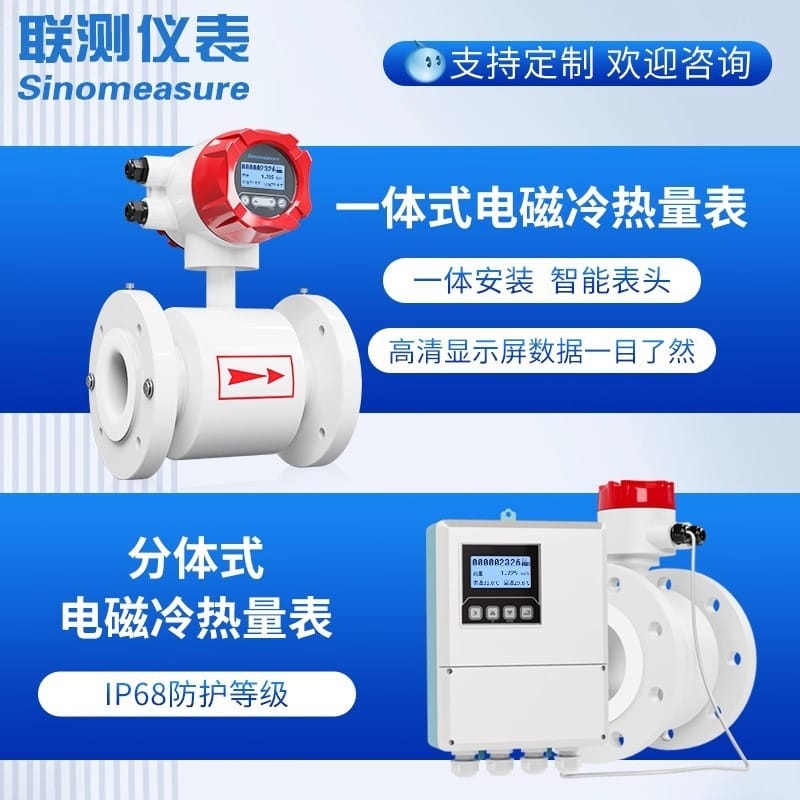

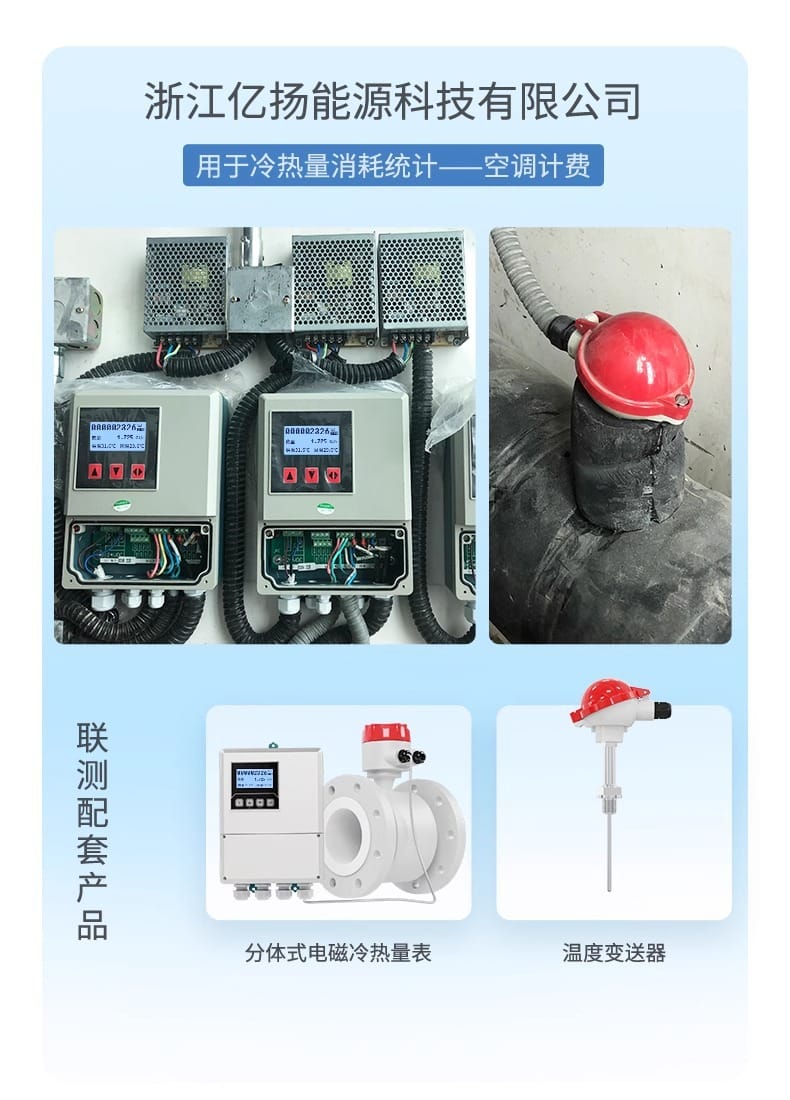

这个系列分一体式和分体式两种形式，型号都归在LDGR-SUP下面，区别在表头和传感器是不是做成一个整体。一体式防护IP65，装在泵房、管井这类不淋水的地方就够。分体式防护IP68，表头能引出来挂墙上，传感器留在管沟或窨井里，抄表不用钻下去。分体式多花的那点钱，换的是后期维护不用下井。

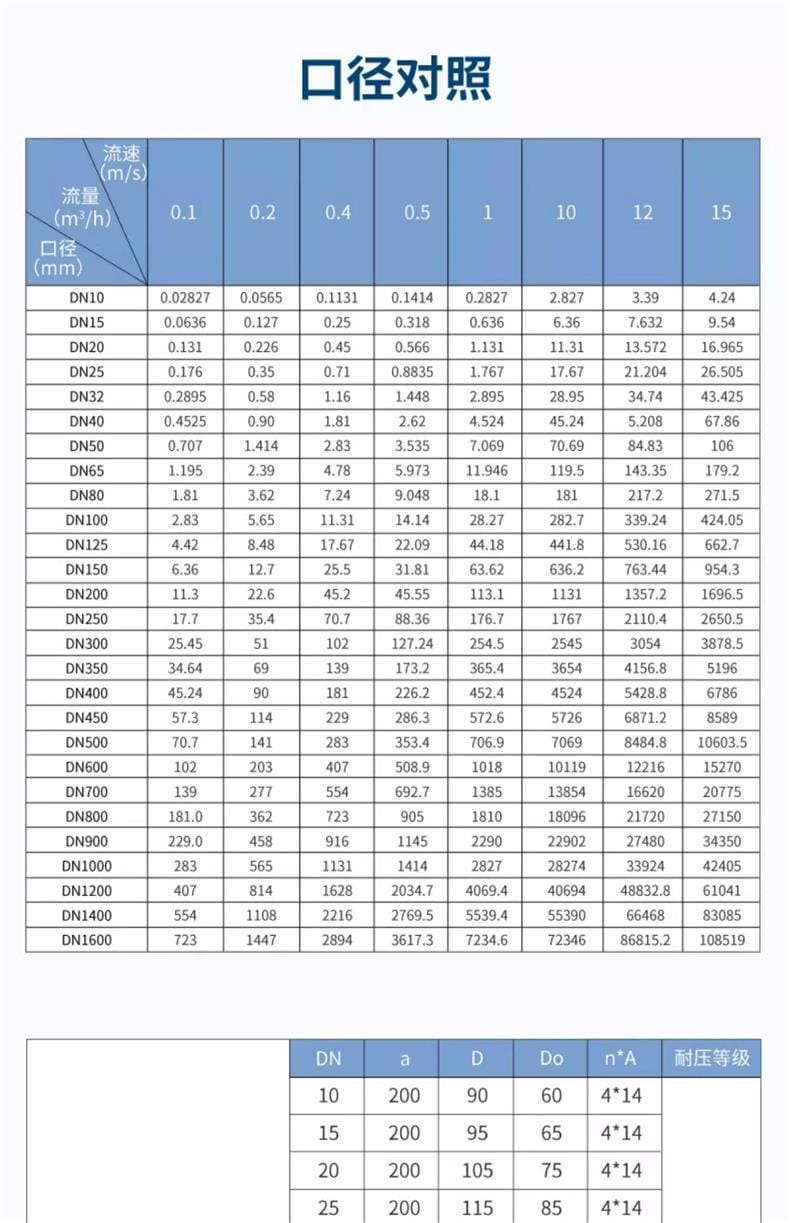

你先记住这表的三个关键点：口径跨度、量程比、还有电极衬里的可选性。口径从DN10一路做到DN2000，意味着同一套选型逻辑能从小支管一直用到主干管，不用为不同管径换不同系列。

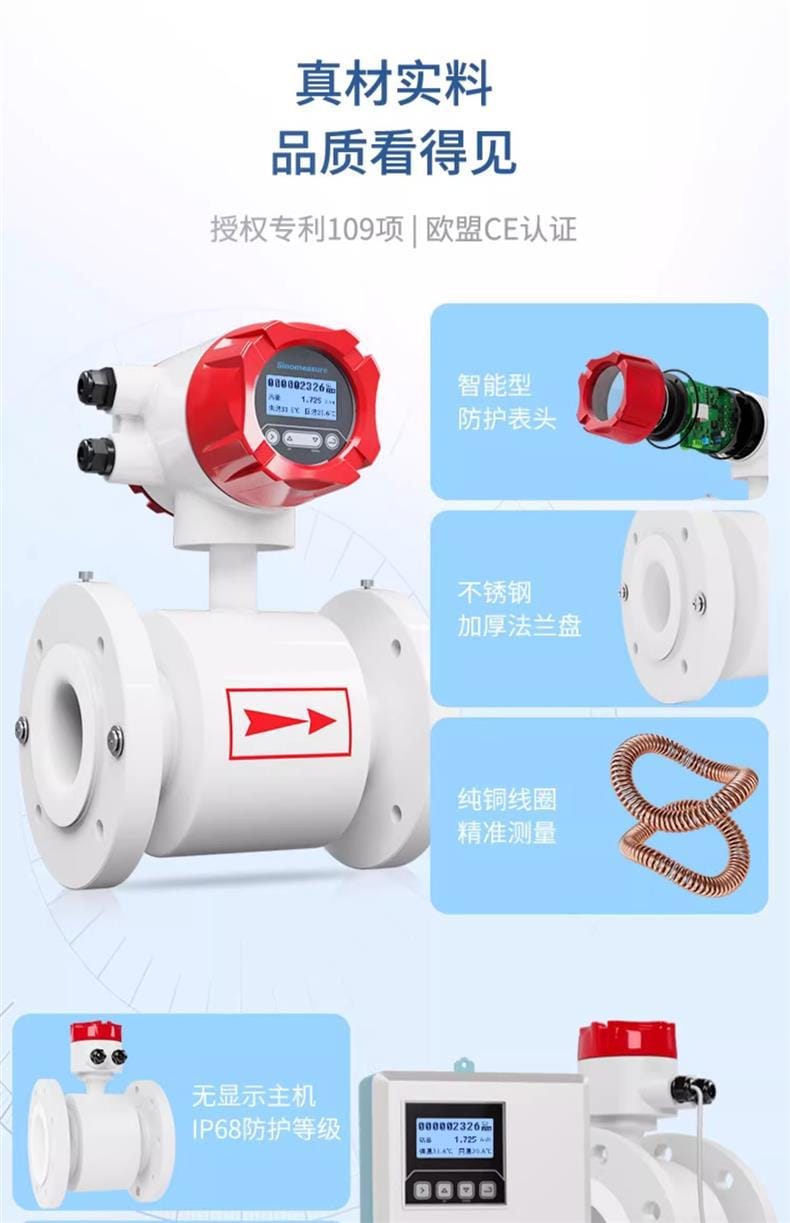

电极标配316L，衬里常用氯丁橡胶和聚四氟乙烯。介质带腐蚀性就得换，这一点挪到参数那节细说。整机执行JB/T9248-2015，验收时可以对着标准号查。

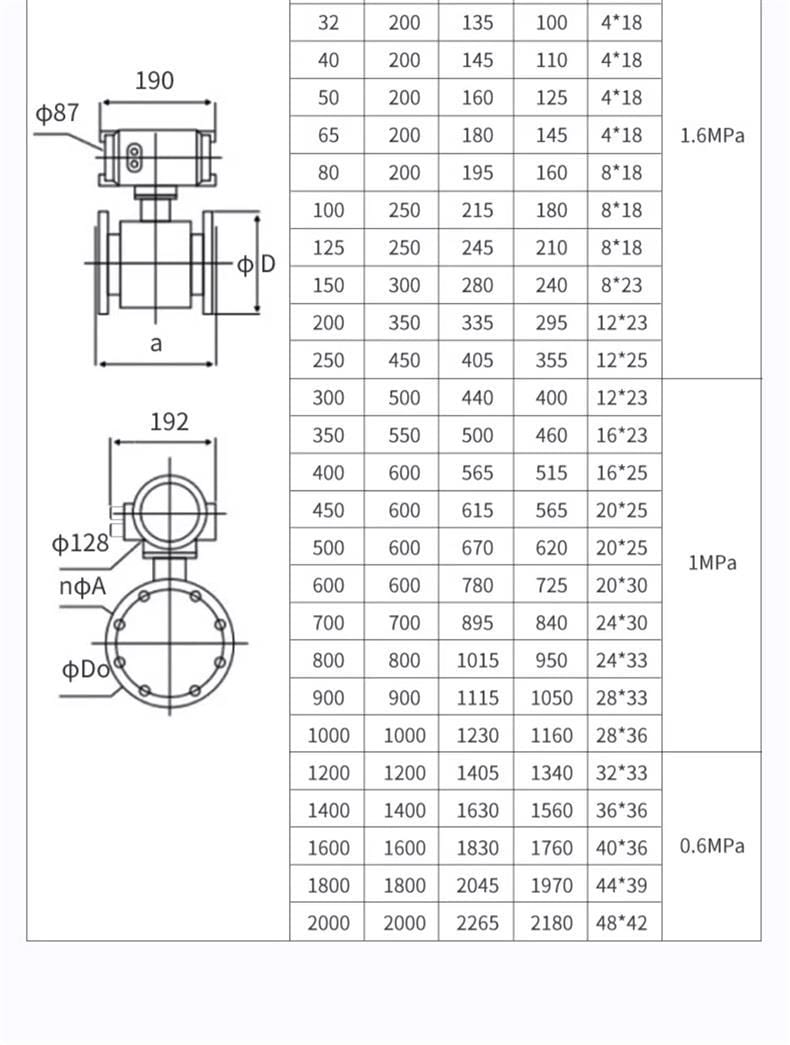

下面这些数你验收时可以直接对。压力那一栏分了三段，别拿DN50的1.6MPa去套DN1500的表体，压力等级是跟着口径走的。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | LDGR-SUP |
| 执行标准 | JB/T9248-2015 |
| 测量口径 | DN10~DN2000 |
| 公称压力 | DN10~DN250 PN<1.6MPa；DN300~DN1000 PN<1.0MPa；DN1200~DN2000 PN<0.6MPa |
| 测量精度 | ±0.5%（流速≥1m/s）；±0.5%±2mm/s（流速<1m/s） |
| 量程比 | 10:1 |
| 防护等级 | 一体式IP65，分体式IP68 |
| 环境温度 | -10~55℃ |
| 串口通讯 | RS485，标准Modbus协议 |
| 供电方式 | 85~245VAC 50~60Hz；22~26VDC；可定制电池供电 |
| 电极类型 | 316L电极（标配）；钛电极；钽电极；铂金电极；碳化钨电极；HB/HC合金电极 |
| 衬里材质 | 氯丁橡胶（CR）；聚四氟乙烯（F4）；特氟龙（PFA）；聚氨酯橡胶（UR）；聚全氟乙丙烯（F46） |
电极和衬里这两行是选型用的，不是随便勾的。316L电极配氯丁橡胶衬里，应付普通供暖水、空调冷冻水、循环水足够。介质带弱酸弱碱换HB/HC合金电极；有氯离子或强腐蚀场合上钛、钽、铂金；含颗粒、磨损大的用碳化钨。衬里这边，聚氨酯橡胶耐磨，适合带砂的水；F4、PFA、F46耐腐蚀、耐温更高，食品医疗场合也得走这类。

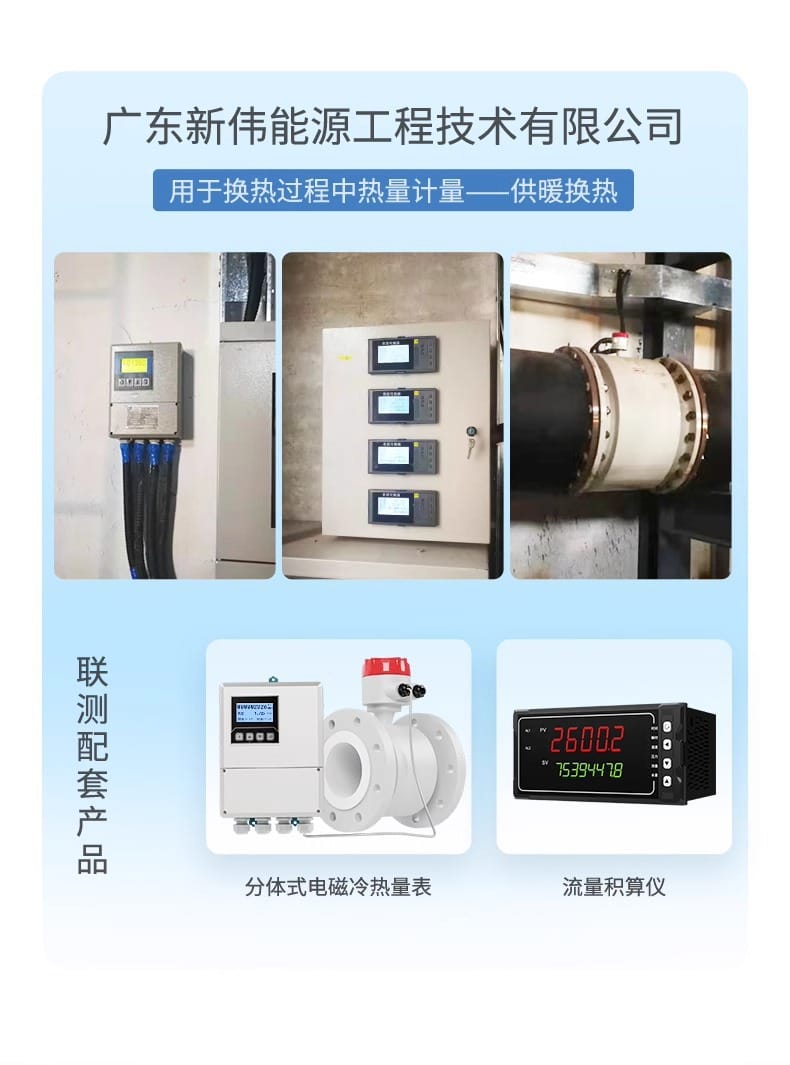

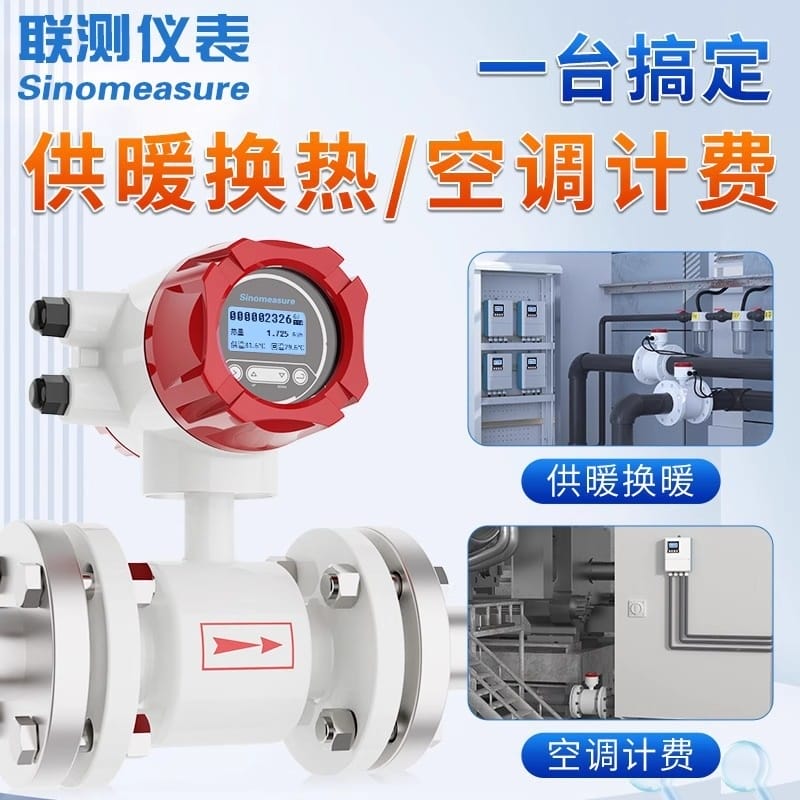

说说什么地方真在装这台表。出货量最大的两个方向，一个是楼宇供暖的分户或分区计量，一个是中央空调冷热量的分项分摊，DN50、DN100基本都落在这一圈里。
河道水库那类水文监测也会用到这个系列的流量计，不过那边多是明渠和泵站，口径往往走到DN300以上，压力等级就落到1.0MPa那一档了。选型时口径和压力要一起定，别分开报。
先说位置。强磁场边上别装，变频柜、大功率电机旁边也不行，这表靠的就是磁场，你把它放到干扰源脚底下，零点自己就漂。振动大的泵出口直管上别凑合，法兰螺栓震松了漏水的例子我见过不止一次。
直管段是硬要求：前10D、后5D。DN50就是前500mm、后250mm，DN100是前1000mm、后500mm。这一步别图省事。我见过有人把表紧贴在弯头后面装，直管段只留了3D，流速分布是歪的，小流量段读数差百分之十几，来回扯了一个月才查出来。还有装反的，箭头方向和实际流向必须一致，宁可不装也别反装。
环境温度保持在-10~55℃。分体式的表头别装在暴晒的屋顶或者封死的室外箱里，表头扛得住，显示屏先扛不住。信号线接头做防水，尤其窨井里那一段，泡一次水能让你返工半个月。
校准建议半年到一年做一次标定，供暖季开始前做最合适，做完一整个冬天不用再动。材料这块前面说过，再补一句：不清楚介质成分就默认316L，是最常见的返工原因。低温环境防结露，接线盒里放包干燥剂，比事后拆表便宜得多。
这四种现象我在现场都碰到过，按顺序查基本能定位，别一上来就拆表。
现象：瞬时流量在零附近跳，偶尔蹦出一个正常值。先查什么：先看管道满不满管，再看接地，最后拆表看电极表面。多半是什么原因：九成是空管或者电极结垢、接地电阻太大。怎么处理：把传感器挪到不易积气的位置，接好接地环或法兰接地线，电极用软布擦干净，结垢硬的用稀酸泡过再冲。
现象：流量看着正常，热量值就是和别的表对不上。先查什么：查那对温度传感器，装没装反、插没插到管中心、是不是同一对。多半是什么原因：供回水传感器装反，或者只换了一支没成对换，配对系数乱了。怎么处理：两支对调验证，读数跟着跑就是装反了；插深不足的重装；要换必须成对换，换完重新设参数。
现象：平台上一会儿有数一会儿没数，单机看表头一切正常。先查什么：查信号线和动力线是不是走同一桥架，屏蔽层在哪一端接的地。多半是什么原因：变频器干扰窜进通讯线，或者屏蔽层两端都接地形成了环流。怎么处理：通讯线单独走，屏蔽层只在表头端接地，末端加匹配电阻，波特率降一档再试。
现象：表头乱码或者直接黑屏，传感器那头没毛病。先查什么：先量供电，再查表头进线口有没有进水。多半是什么原因：供电超出85~245VAC范围，或者接线盒受潮进水。怎么处理：稳压后重接，进线口重做防水，干燥剂换新的，接头用防水胶带缠好。
再提醒一句：DN50、DN100这两款现场最容易出问题的不是表本体，是那对温度传感器。装的时候多花十分钟把插深和方向对好，比事后切开管道省一天工夫。
