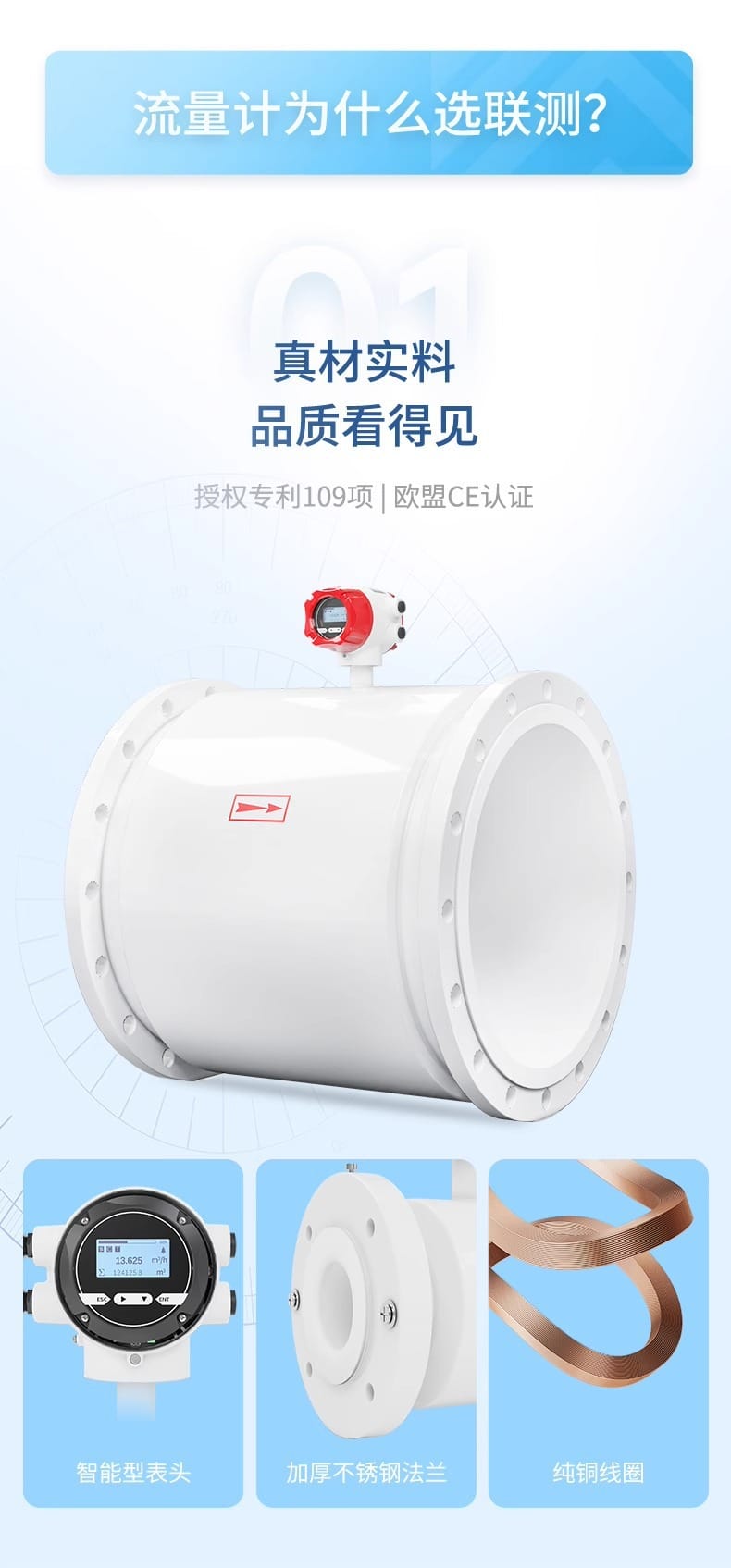

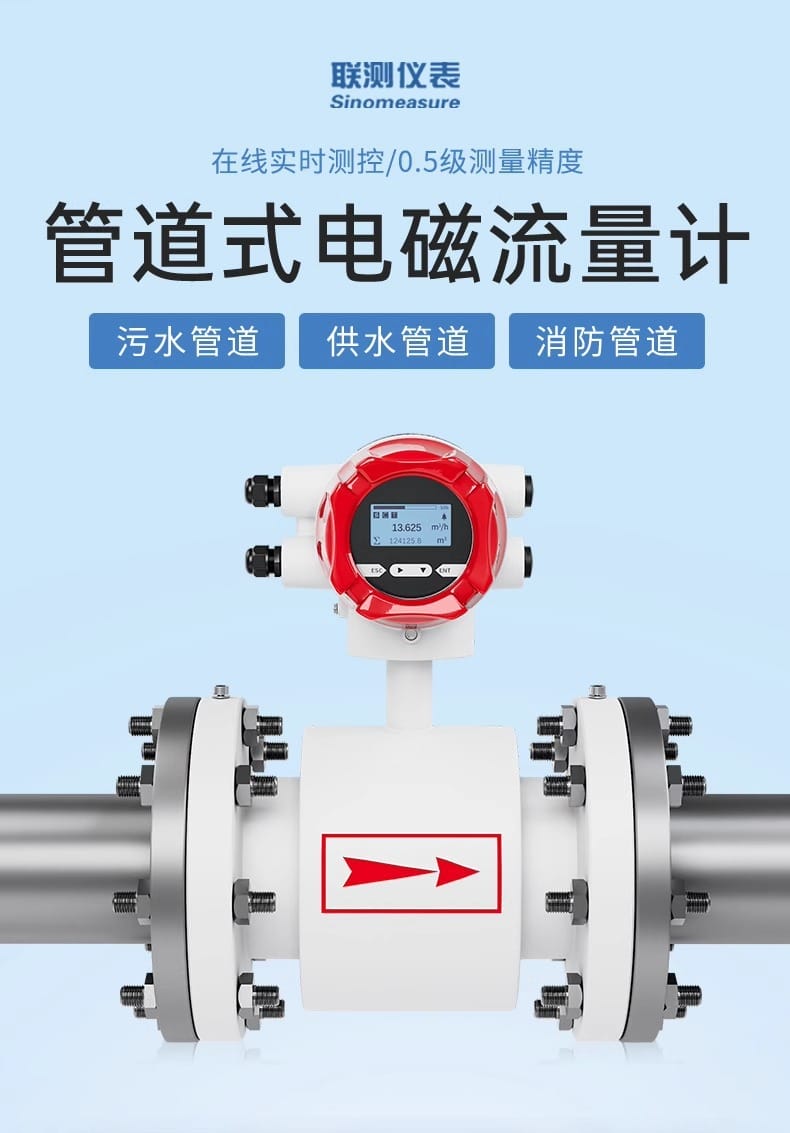

联测 LDG-SUP 是一款管道式电磁流量计，口径从 DN10 一直排到 DN2000，同一套转换表头搭配不同通径的传感器，用在泥浆、污水、自来水、消防管网这些介质上。它的工作原理是法拉第电磁感应：导电液体在磁场中流动时切割磁力线，电极上产生与流速成正比的感应电动势，转换器把这个毫伏级信号换算成流量读数。选它的第一步不是挑口径，而是确认介质导电——电导率不够，后面所有参数都白搭。
测量精度标到 ±0.5%，但这个数字有个前提：流速不低于 1m/s。流速太低时感应电动势本身很小，噪声占比上升，精度会往下掉。量程比 10:1 说的是同一件事的两面，它决定了这台表在低流速段还能不能保住读数。

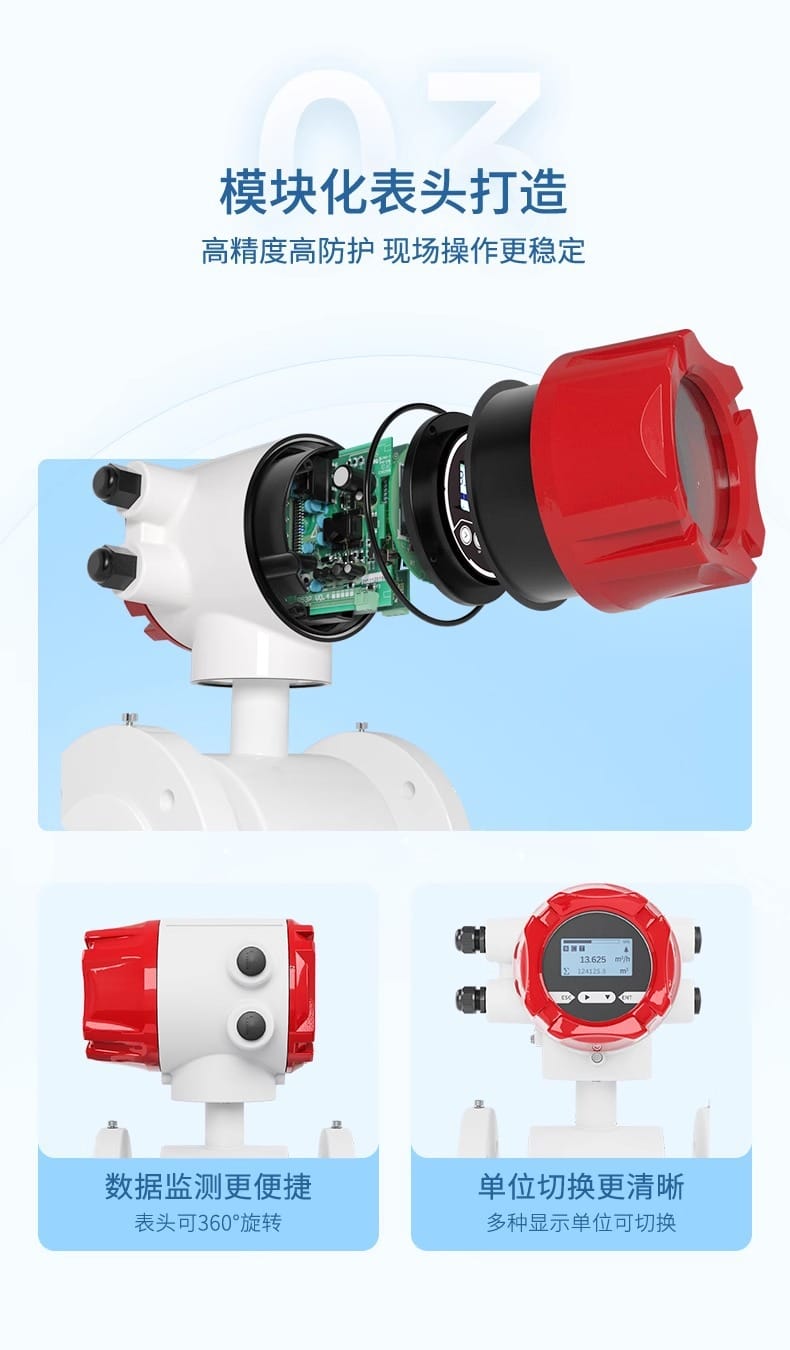

表头能旋转这个设计在管廊和井室里很实用。现场空间窄，表头对着墙或者朝下装的情况并不少见，能转 360° 就等于把「装完看不见屏幕」的概率降下来了。

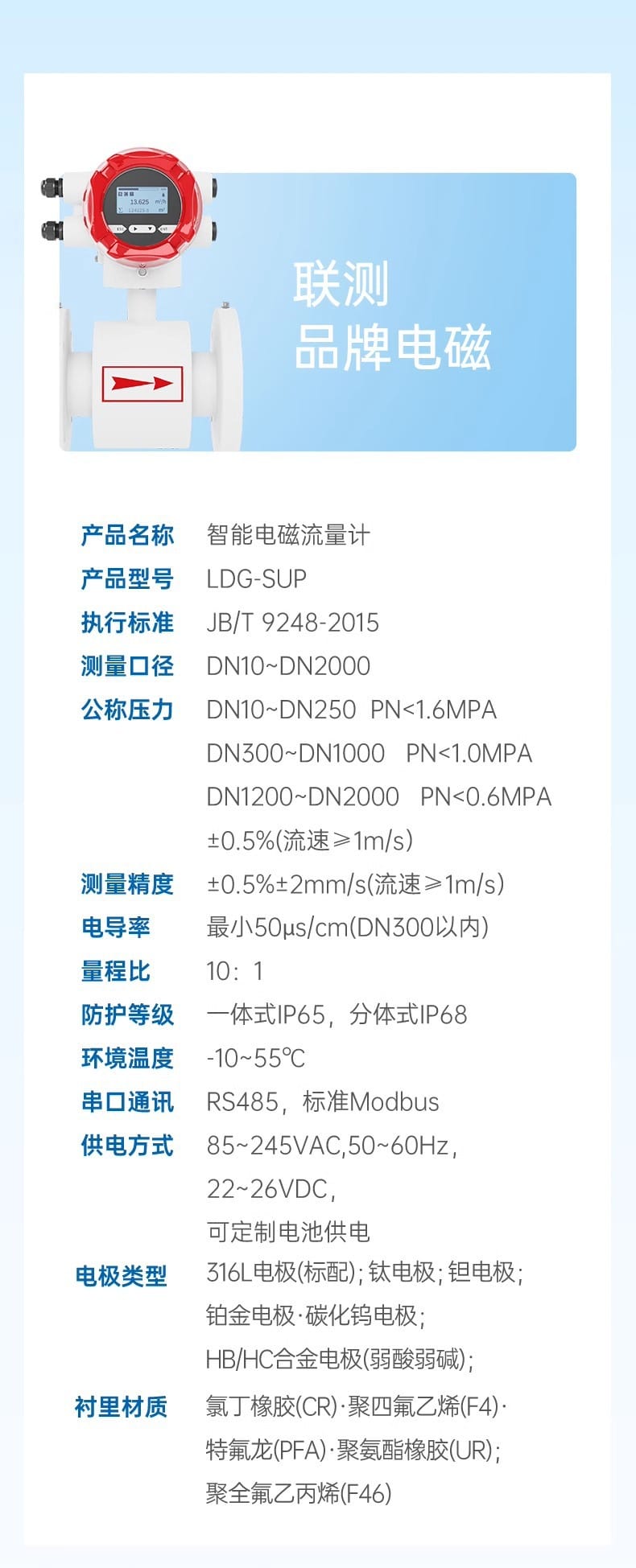

| 参数名称 | 参数值 |
|---|---|
| 产品型号 | LDG-SUP |
| 执行标准 | JB/T9248-2015 |
| 测量口径 | DN10~DN2000 |
| 公称压力 | DN10~DN250：≤1.6MPa；DN300~DN1000：≤1.0MPa；DN1200~DN2000：≤0.6MPa |
| 测量精度 | ±0.5%（流速≥1m/s） |
| 最小电导率 | 50μS/cm（DN300 以内） |
| 量程比 | 10:1 |
| 防护等级 | 一体式 IP65，分体式 IP68 |
| 环境温度 | -10~55℃ |
| 串口通讯 | RS485，标准 Modbus 协议 |
| 供电方式 | 85~245VAC，50~60Hz；22~26VDC |
| 可选电极 | 316L（标配）、钛、钽、铂金、碳化钨、HB/HC 合金 |
| 衬里材质 | 氯丁橡胶 CR、聚四氟乙烯 F4、特氟龙 PFA、聚氨酯橡胶 UR、聚全氟乙丙烯 F46 |
压力这一栏要分段看。DN10 到 DN250 是同一个压力等级，DN300 往上开始递减，到大口径只剩 0.6MPa。原因不复杂：管径越大，同样壁厚下管壁承受的环向应力越高，法兰和壳体的用料成本会迅速上升；而大口径管网本身多是低压输水，没必要做到 1.6MPa。选型时拿现场最高工作压力去对这一段，别直接按 1.6MPa 一刀切。
电极和衬里是成对选的。316L 是标配，用在自来水、生活污水、弱腐蚀介质上足够；介质带酸性或氧化性，考虑钛、钽、铂金；含固体颗粒的泥浆、矿浆，碳化钨和 HB/HC 合金这类耐磨电极更合适。衬里这边，氯丁橡胶 CR 和聚氨酯橡胶 UR 耐磨，适合泥浆和污水；F4、PFA、F46 耐腐蚀耐温，走酸碱液和卫生要求较高的场合。DN10、DN15、DN20 这些小口径还要多留个心：电极间距小，介质里的纤维和颗粒更容易挂在电极上，选耐磨电极的同时，最好在表前加装过滤，或者留出一段方便拆检的短管。

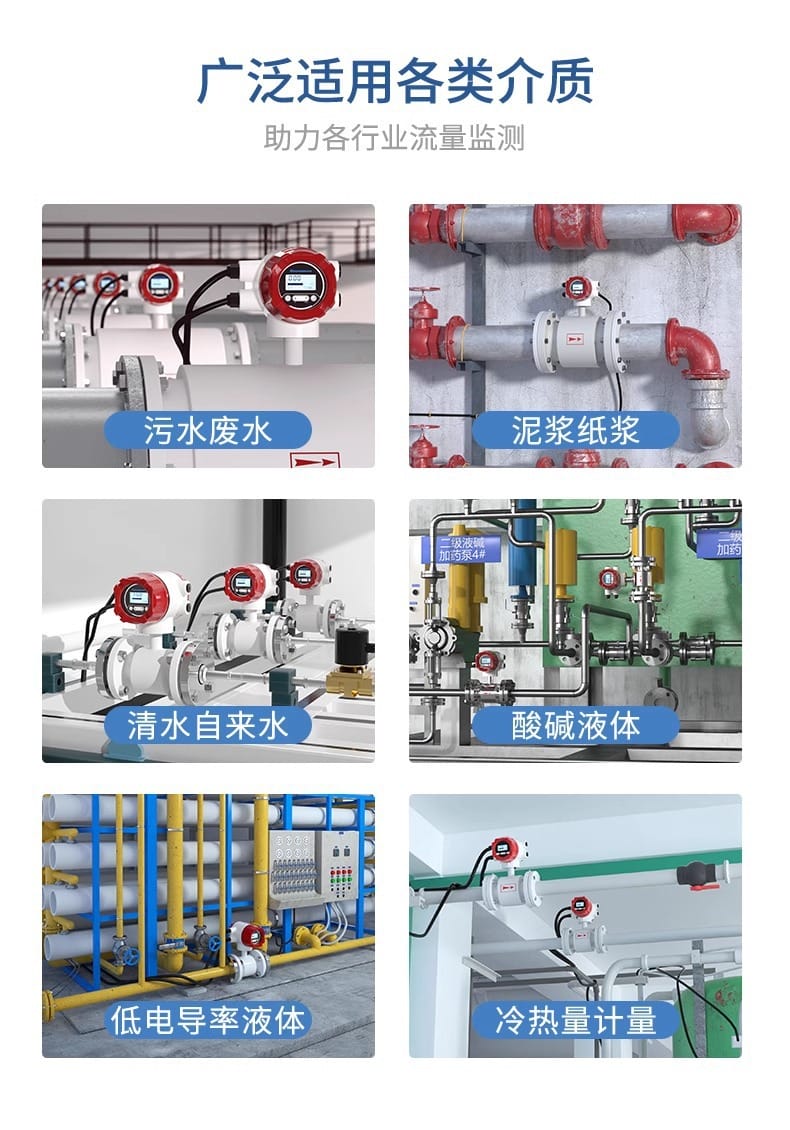

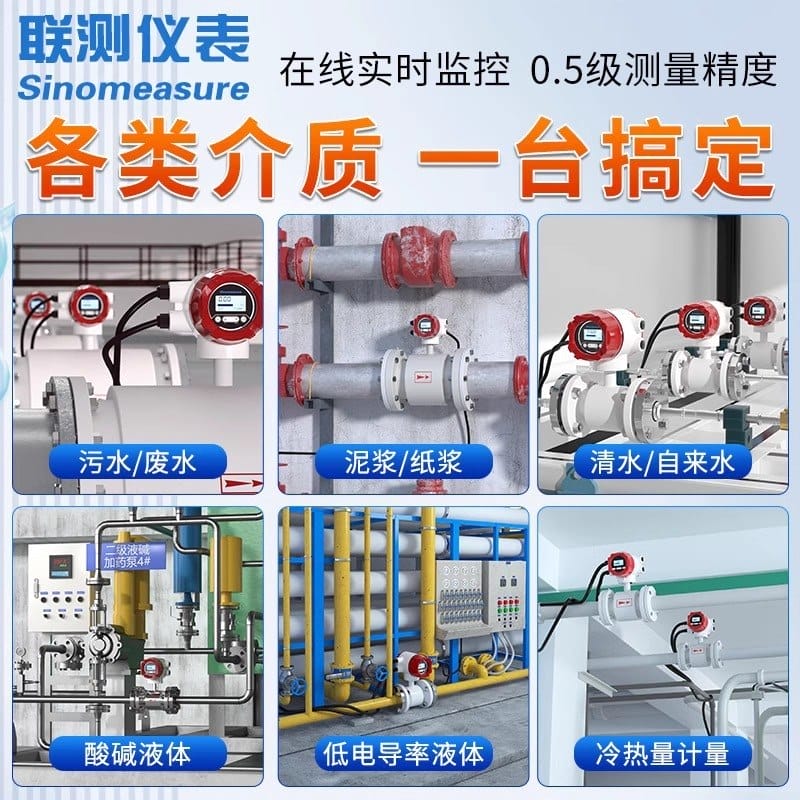

介质导电是这台表统一的入场条件，剩下的差别在腐蚀性、含固量和卫生要求上，对应的行业也就分开了。
消防管网这块和常规水计量不太一样。管道平时是静水，只在试水或者火警时才出现大流量，量程比 10:1 在这里的价值就体现出来了：小流量段能读到数，大流量段也不至于溢出。

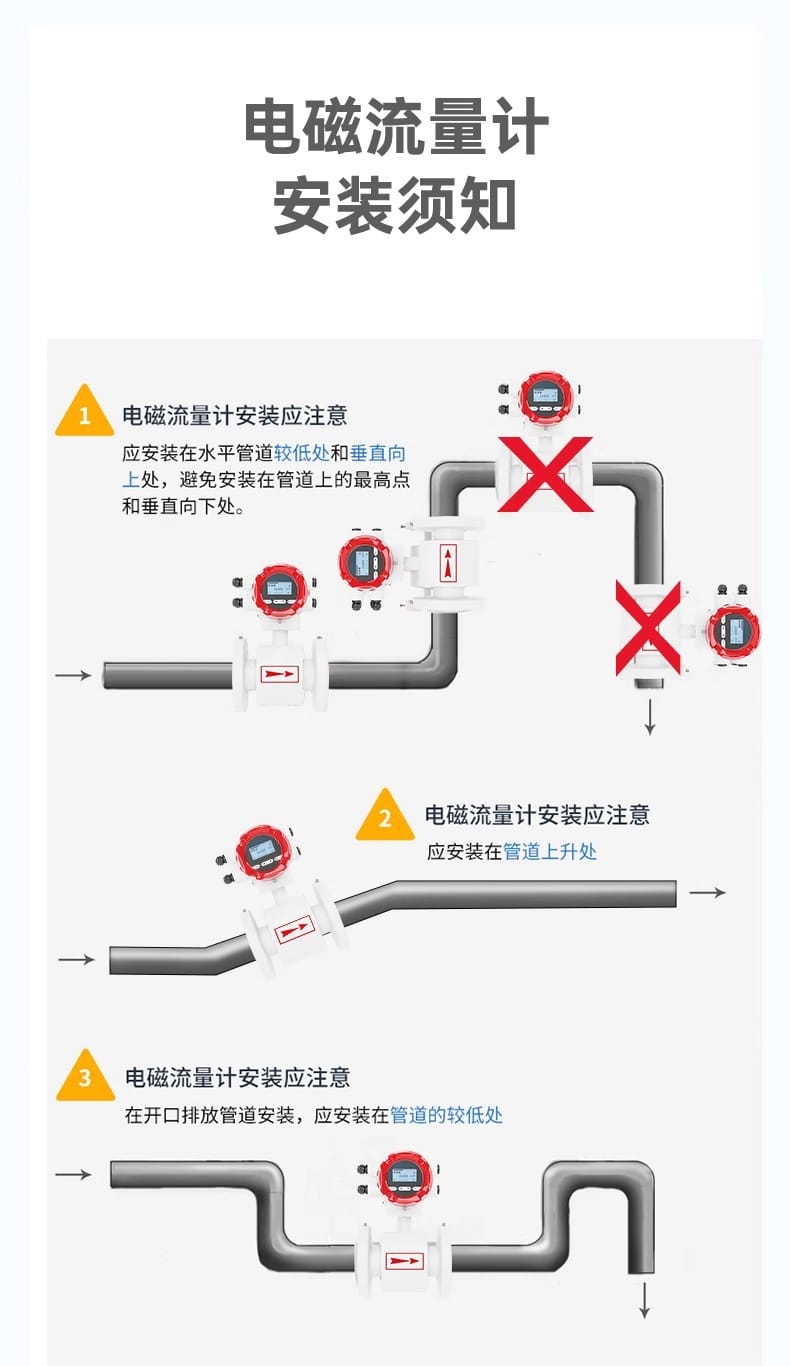

电磁流量计对管道状态的依赖比多数流量仪表都强，因为它要求满管。管内不满，过流截面积变化，流速换算就偏了，液面波动还会带来额外噪声。下面几条按现场核查的顺序列出来。

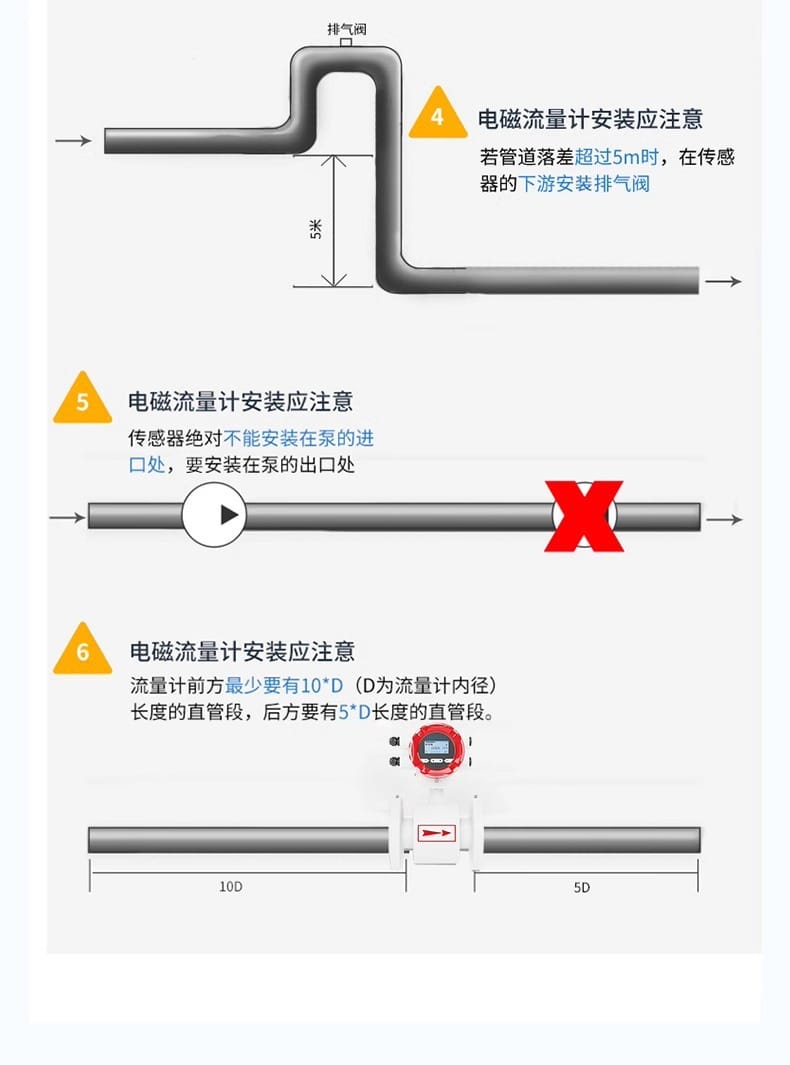

垂直向下安装之所以被排除，是因为重力方向和水流一致，液体容易形成非满管的段塞流。水平安装时还有个细节：电极轴线尽量保持水平，免得气泡在电极附近聚集。电磁流量计靠液体导电工作，现场的电气连接和接地按规范做好，能省掉后面很多莫名其妙的波动。
选型阶段留下的误差，装到管上之后基本没有补救空间。口径、流量范围、介质成分这三项要在下单前确认清楚，尤其是介质里有没有固体颗粒和腐蚀性成分，直接决定电极和衬里的选法。

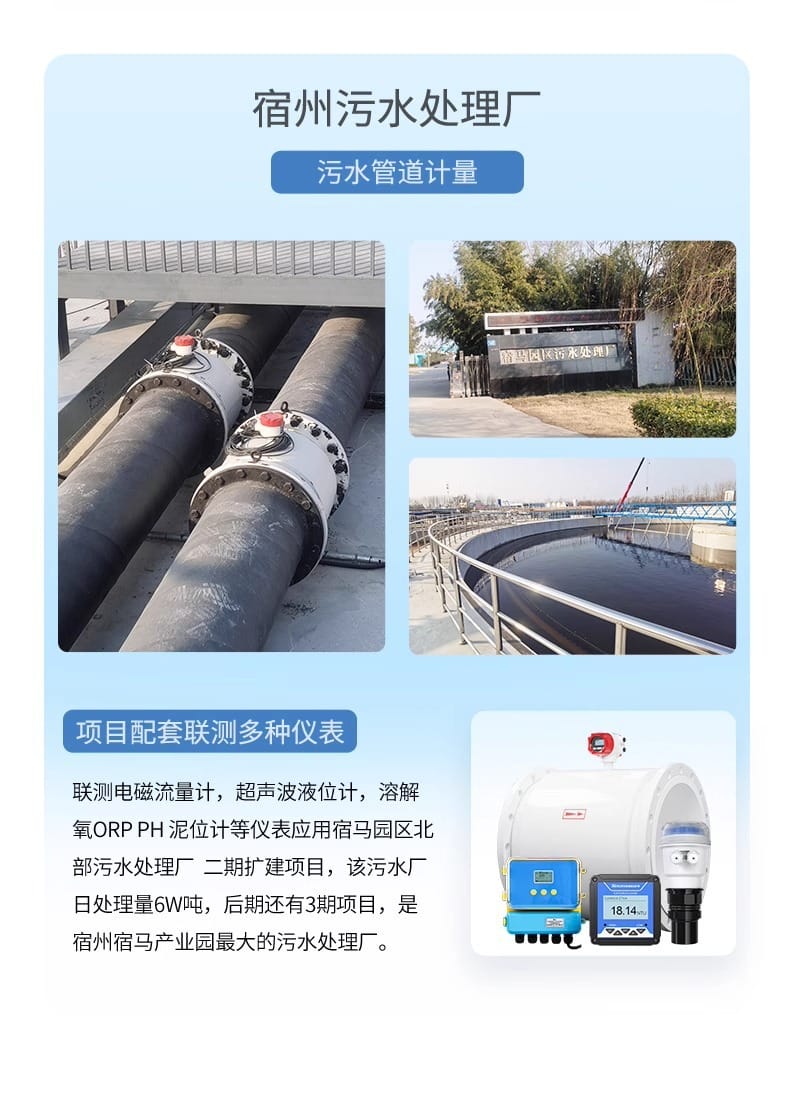

某污水处理厂进水泵房后的 DN200 管道，介质是含纤维和砂粒的混合污水。这里选 LDG-SUP 配 DN200 传感器，衬里取聚氨酯橡胶 UR，电极选 HB 合金，思路是耐磨优先于耐腐蚀。管道落差接近 6 米，在下游加了排气阀。投运后主要盯电极有没有挂料，现场按季度拆检一次，读数在两年内保持稳定。
商业综合体的消防主管道口径 DN150，平时静水，只有月度试水时才走流量，管理方需要把试水数据留存备查。这个位置选的是分体式，传感器装在管井里、表头引到值班室便于读数，IP68 的传感器不怕管井潮湿。RS485 接到楼宇监控平台，试水时的瞬时流量和累计量一起记录下来。
制药车间的一路加药支管只有 DN15，介质是低电导率的药剂溶液，电导率在 60μS/cm 上下，刚好过了 50μS/cm 这条线。小口径电极面积小，这里选铂金电极配 F46 衬里，前后直管段按 10D 和 5D 留足，实际长度只有十几厘米，位置在图纸阶段就定死了。这类小口径项目最怕现场改管道，直管段一缩，读数立刻漂。
测不了。电磁流量计靠液体导电工作，这款要求电导率不低于 50μS/cm（DN300 以内）。纯水和去离子水的电导率远低于这个值，电极取不到有效信号，这类介质得换成超声波流量计或者涡街流量计。
会挂料，所以小口径测泥浆要谨慎。电极间距小，纤维和颗粒容易在电极表面堆积，信号会慢慢往下掉。如果工况必须用小口径测浆液，建议选碳化钨或 HB/HC 这类耐磨电极，同时在表前加过滤，并把拆检周期缩短。
看表头的位置方不方便看。管廊、井室、高温管道、有振动的泵出口，表头和传感器装在一起不好读数或者影响寿命，就选分体式，传感器 IP68，表头引到远处。环境干净、空间够、介质温度不高，一体式 IP65 就够用，接线也简单。
有。平时静水读数就是零，真正要看的是试水和火警时的瞬时流量与累计量。消防管网工作压力通常在 1.6MPa 以内，DN250 及以下都能覆盖，量程比 10:1 也够应付试验流量和实际出水之间的落差。
优先改管路走向，把弯头、阀门这些扰流件往远处挪。实在改不了，可以在表前加装整流器，但这属于补救手段，精度还是会有损失。现场空间紧张的项目，建议在选型阶段就把流量计的安装位置画进管道图里，别等管件都焊好了再想这件事。
